1 E3 LAN BRIDGE SP 7503 és SP 7504 E3 LAN BRIDGE 1 / 11

2 Tartalomjegyzék Általános ismertetés...3 Funkció...3 WAN interfésze...3 LAN interfész...3 G703 interfész...3 Felügyelet...3 Tápfeszültség...3 Értéknövelő tulajdonságok...3 SP7503 és SP Alkalmazása...4 A működés rövid leírása...5 G703 felület kezelése...5 Bridge működés...5 Kijezések...6 LINK LED...6 TX LED...6 RX LED...6 A LAN csatlakozó LED-je...6 Távfelügyelet...6 Beállítások:...7 Üzemmód bitek:...7 Műszaki adatok:...8 E3 felület...8 2M felület...8 LAN felület...8 Felügyelő felület...8 Tápegység...8 Működési hőfoktartomány...8 Méretek...8 Súly...8 Megbízhatóság...8 Védettség...8 Csatlakozó bekötések...10 E3 felület M felület...10 LAN felület...10 E1 felület...10 Szinkron felület...10 Felügyelő felület...10 Tápegysége...10 Rendelési példa...10 Elérhetőség...11 E3 LAN BRIDGE 2 / 11

3 Általános ismertetés Funkció LAN - LAN közötti Bridge funkciót valósít meg, szabványos felületeken. A kapcsolat maximális sebessége maximum 34 Mbps. WAN interfésze E3 vagy G703 (34Mbps) LAN interfész A LAN felület 10/100BaseT, állítható, vagy automatikus üzemmódú. G703 interfész 4 darab transzparens 2Mbps-os (csak SP7504) Felügyelet LED kijelzések. Távoli felügyeleti lehetőség. Tápfeszültség 230 VAC vagy 48 VDC táplálású. Értéknövelő tulajdonságok Az átviteli sávszélesség 1 Mbps-tól 34 Mbps-ig állítható, 1Mbps-s lépésekben. A berendezéspár belső Bert generátorával külső eszköz nélkül alkalmas az átviteli közeg tesztelésére. SP7503 és SP7504 A SP7504 a LAN-LAN Bridge funkción kívül támogat E1 átvitelt is. Az SP darab E1 interfésszel bővített SP7503. E3 LAN BRIDGE 3 / 11

4 Alkalmazása A párba kapcsolt SP7503 LAN - LAN kapcsolatot hoz létre. Az SP7504 párral még 4 transzparens 2Mbps-es G703 csatorna is használható. A 2Mbps-es csatornák azonos forrásból kell származniuk a master oldalon (központi-oldal), a másik oldalon a csatlakozó berendezések csak slavek (loop-timing) lehetnek. Mindkét készülék összekapcsolható transzparens vagy E3-transzparens vonallal. Az adatátviteli sebesség korlátozható (pl. 5Mbps-re), illetve a nem használt 2M-s csatornák kikapcsolásával növelhető. Bekapcsolható hurkok és belső bert generátor / ellenőrző segíti a gyors üzembehelyezét. A LAN felület beállítása lehet rögzített (10/100 M, teljes / fél-duplex), vagy automatikus (autonego). Beállítástól függően, a LAN LAN kapcsolat lehet bridge (MAC address alapú szűrés és továbbítás), vagy sávszélesség allokált (MAC address vagy VLAN ID alapján). E3 LAN BRIDGE 4 / 11

5 A működés rövid leírása G703 felület kezelése E3 felület fizikai alapja a G703 34Mbps adatátvitel. Az adatátvitelhez a két készüléknek (pl. az SP7503 és a fogadó eszköznek) szinkronban kell járni. Az egyik állítja elő az ütemezést (ezt a master,) a másik (slave) ezt követi. Az SP7503 beállítható mindkét üzemmódba, felületei mindig azonos üzemmódúak. Az SP7504-nél a központi 2Mbps órajelet kell a túlsó végberendezésnek adni, ezért vagy az egyik 2Mbps-s bemenetét, vagy a szinkron-bemenetét használni kell. Az E3 adatátviteli protokoll (G752, stb. írja le), strukturálja az átvitelt. Kétféle keretet írnak le. A berendezéseink mindig keretezett átvitelűek, beállítható a BASIC vagy EXTENDED keret formátum. Opcionálisan bekapcsolható egy scrambler ami az adatrészt összetöri. Bridge működés. A Bridge funkcióit egy speciális processor realizálja. A processornak két adatátviteli felülete van, a WAN oldal (ezzel csatlakozik a távoli párjához az inverz multiplexereken keresztül) és a LAN oldal. A LAN ból érkező csomagokat, szűrés után HDLC-be csomagolva WAN -oldalán keresztül átküldi a párjának, ahol az kicsomagolja a HDLC-ből és kiküldi az ottani LAN ba. A folyamat szimmetrikus. A szűrés egy tanulási folyamat eredményén alapul. A LAN csomagokat kibocsátók címe (un. MAC SA) folyamatosan egy elemű táblázatba íródik, illetve innen törlődik, ha az 300 s alatt nem indít csomagot. A Bridge ebből a táblázatból tudja, hogy ki van a helyi oldalon. A Bridgee a helyi oldalon nem szereplőknek címzett csomagokat átirányítja a másik LAN ba. A fenti működés kicsit módosul, ha a BRIDGE bit törlésével sávszélességallokált üzemmód van beállítva. Ekkor 16 eszköz részére egy minimális hozzáférés garantálódik, prioritásuk lesz (az előzőekben egy eszköz is lefoglalhatja a teljes átviteli kapacitást), ezek a MAC SA vagy a VLAN bit beállítása után a csomag VLAN ID alapján jelölődnek ki. Ez is egy táblázaton keresztül kezelődik, de ebből 6 s múlva ki lehet esni. A táblázatban nem szereplő eszközök prioritása alacsonyabb. E3 LAN BRIDGE 5 / 11

6 Kijezések LINK LED Piros, ha a vonallal G703 szinten baj van, Zölden villog, ha nincs E3 frame, Zöld, ha nincs baj, Sárga, ha teszt állapotú. TX LED Zöld, ha a készülék ad a LAN -ba, Piros a bridge törlése alatt. RX LED Zöld, ha a készülékvesz a LAN-ból. Piros, ha nincs link integritás. A LAN csatlakozó LED-je Zöld 100M üzemmódban. Távfelügyelet Ezen keresztül állíthatok be a paraméterek, illetve olvashatok a státuszok és statisztikák, a helyi vagy a távoli készülékből. A felügyeletet a 7+ kft. SPMG programja végzi. Felügyelő program kijelzi még A loss, AIS, nincs E3 frame, idegen készülék, a távoli készülék port azonosítóját, néhány eseményt, pl.: vonal állapot váltást, tápfeszültség visszatérést, részletes adatokat a LAN-okon átmenő forgalomról és hibákról, a firmware-k verzióit, stb. E3 LAN BRIDGE 6 / 11

7 Beállítások: Az SP7503/4 beállító kapcsolót vagy jumpert nem tartalmaz, csak felügyelő felületén keresztül lehet üzemmód bitjeit beállítani és eltárolni a helyi és a távoli készülékben is. Üzemmód bitek: NEAR/FAR BASIC/EXT SCRAMBLER MST LAN RATE NEGO A készülék pában ellentétesen kell állniuk. Célszerűen a távoli legyen a FAR. A készülék párban azonosan kell állniuk. Az E3 kerettípusa választható. A basic overheadje kisebb. A készülék párban azonosan kell állniuk. Bekapcsolt állapotában az E3 keret adatrészét összetöri, illetve visszaállítja. Beállítva master (belső órajelről müködik), törölve: slave módú az E3 felület. Általában a készülék pában ellentétesen kell állniuk. Kb. 2Mbps-töl max. 34Mbps-ig kb. 1Mbps lépésekben állítható a maximális LAN LAN átviteli sebesség. A készülék párban azonosan kell állniuk. Beállítva a LAN üzemmód automatikus, törölve: fix. Javasolt kikapcsolva. 100M Beállítva a LAN 100 Mbps, törölve 10 Mbps, ha a nego törölt. Javasolt 100M. BRIDGE VLAN FLOW MODE Beállítva egyszerű bridge, törölve sávszélesség-allokált (BWA). Javasolt: BRIDGE. BWA módban beállítva VLAN ID, törölve: MAC SA. Bridge módban, beállítva: van flow-control, törölve: nincs. Javasolt bekapcsolva. Normál ( user online) és a teszt üzemmód választható. Tesztmódban a LAN felület kikapcsolódik (nincs adás és vétel). LINE-loop ban külső hurkot vár. DEV2DEV-ben az azonosan beállított párjával kommunikál. Adatátvitelt végez és ellenőriz. E3 LAN BRIDGE 7 / 11

8 A készülék zárt asztali kivitelű. E3 felület ITU-T interface Üzemmód Jelalak Csatolás Frame 2M felület ITU-T interface Üzemmód Jelalak Vételszint Csatolás Műszaki adatok: G703 34Mbps, +/- 20 ppm slave vagy master ITU maszk szerint, 75 Ohm aszimmetrikus transzformátoros, csatlakozó: 50 Ohm-os BNC G751 ( basic: Cj adatra használt, extended: Cj nem használt). G703 2Mbps, G732 szerinti, 2,048 Mbps +/- 50 ppm slave vagy master ITU maszk szerint, 120 Ohm szimmetrikus adaptív (adásszint +/- 6 db), szinkron: 2Vp-p transzformátoros, csatlakozó: RJ45 LAN felület IEEE szerinti 10/100 BaseT max. packet hossz 1760 byte a heder és fcs-el együtt. Felügyelő felület RS232 aszinkron DCE, vagy LAN, rendeléskor választandó! Tápegység Opcionális: 230 VAC, max. 12VA, kettős szigetelésű, Standard: 48 VDC, max. 0,4A, lebegő. Működési hőfoktartomány C - fok, hűtést nem igényel Méretek 150 x 145 x 20 mm Súly kb: 5 N (0,5 kg) Megbízhatóság MTBF min óra Védettség IP00 (csak mechanikusan védett) E3 LAN BRIDGE 8 / 11

9 A készülék kielégíti az ITU (G703, G732, G751), IEEE 802.1d (spanning tree nélkül), IEEE ,.3u és EN ( ) vonatkozó előírásait, hálózati tápegysége CE jelzésű. E3 LAN BRIDGE 9 / 11

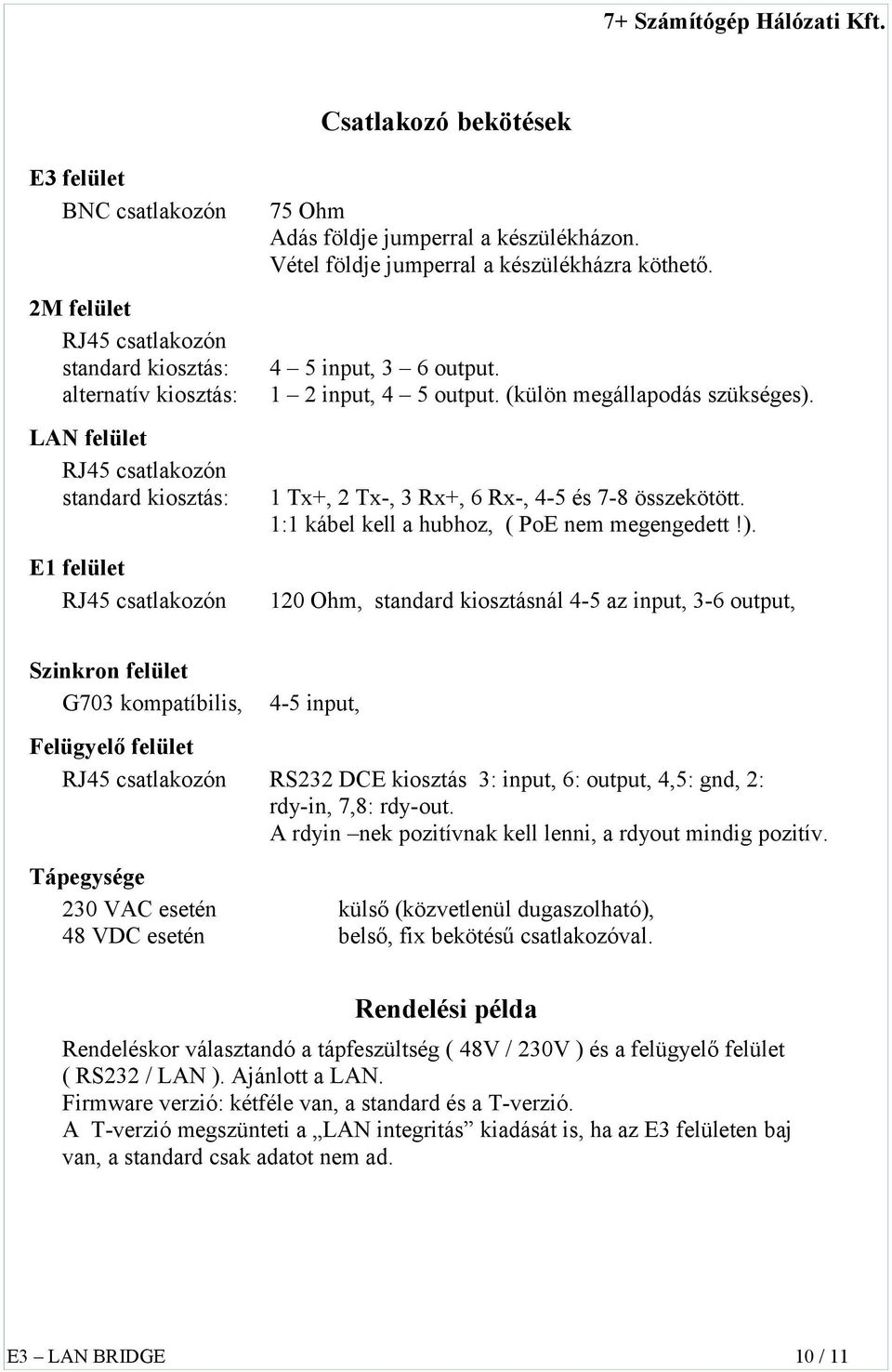

10 Csatlakozó bekötések E3 felület BNC csatlakozón 2M felület RJ45 csatlakozón standard kiosztás: alternatív kiosztás: LAN felület RJ45 csatlakozón standard kiosztás: E1 felület RJ45 csatlakozón 75 Ohm Adás földje jumperral a készülékházon. Vétel földje jumperral a készülékházra köthető. 4 5 input, 3 6 output. 1 2 input, 4 5 output. (külön megállapodás szükséges). 1 Tx+, 2 Tx-, 3 Rx+, 6 Rx-, 4-5 és 7-8 összekötött. 1:1 kábel kell a hubhoz, ( PoE nem megengedett!). 120 Ohm, standard kiosztásnál 4-5 az input, 3-6 output, Szinkron felület G703 kompatíbilis, 4-5 input, Felügyelő felület RJ45 csatlakozón RS232 DCE kiosztás 3: input, 6: output, 4,5: gnd, 2: rdy-in, 7,8: rdy-out. A rdyin nek pozitívnak kell lenni, a rdyout mindig pozitív. Tápegysége 230 VAC esetén külső (közvetlenül dugaszolható), 48 VDC esetén belső, fix bekötésű csatlakozóval. Rendelési példa Rendeléskor választandó a tápfeszültség ( 48V / 230V ) és a felügyelő felület ( RS232 / LAN ). Ajánlott a LAN. Firmware verzió: kétféle van, a standard és a T-verzió. A T-verzió megszünteti a LAN integritás kiadását is, ha az E3 felületen baj van, a standard csak adatot nem ad. E3 LAN BRIDGE 10 / 11

11 7+ Számítógép Hálózati Kft Budapest, XI. Homoród utca 17. Tel.: Fax.: Elérhetőség E3 LAN BRIDGE 11 / 11
