1 UTP vezeték A kábeleket kategóriákba sorolják és CAT+szám típusú jelzéssel látják el. A 10Base-T és 100Base-TX kábelek átvitelkor csak az 1, 2 (küldésre) és a 3, 6 (fogadásra) érpárokat alkalmazzák. 1000Base-TX szabványú átvitel esetén mind a 4 érpár részt vesz az adatátvitelben. Egy vezetéken maximum 125 Mb/s átviteli sebesség érhető el, duplex módon. Helyi hálózatok tervezése és üzemeltetése 1

alkalmazzák. 1000Base-TX szabványú átvitel esetén mind a 4 érpár részt vesz az adatátvitelben.

2 UTP vezeték tulajdonságai Olcsósága, könnyű telepíthetősége Kis átmérője, mely által kevesebb helyet foglal Külső interferencia-források elleni viszonylagos védtelensége Kis átviteli távolsága Helyi hálózatok tervezése és üzemeltetése 2

foglal Külső interferencia-források elleni viszonylagos

3 UTP vezeték típusok CAT1 - telefonkábel (hangátvitel, 2 érpár) CAT2 - maximum 4 Mb/s adatátviteli sebesség érhető el vele. CAT3-10 Mb/s az adatátviteli sebessége. Csillag topológiánál alkalmazzák, ethernet hálózatokban (Legacy Ethernet[10MB/sos] közege). CAT4 - max. 20 Mb/s adatátviteli sebességű. CAT5-100 Mb/s adatátviteli sebességű, csillag topológiánál alkalmazzák, ethernet hálózatokban. CAT5e, CAT Mb/s átviteli sebesség. Helyi hálózatok tervezése és üzemeltetése 3

Csillag topológiánál alkalmazzák, ethernet hálózatokban (Legacy Ethernet[10MB/sos] közege). CAT4 - max.

4 UTP átviteli sebességek Cat. 1 2 Mbit/s (telefonvonal) Cat ohm 4 Mbit/s (Local Talk) Cat ohm 10 Mbit/s 100 m (Ethernet) Cat ohm 20 Mbit/s 100 m (16 Mbit/s Token Ring) Cat ohm 100 Mbit/s 100 m (Fast Ethernet) Cat ohm 1000 Mbit/s 100 m Cat ohm 1200 Mbit/s 100 m Helyi hálózatok tervezése és üzemeltetése 4

4 100 ohm 20 Mbit/s 100 m (16 Mbit/s Token Ring) Cat. 5.

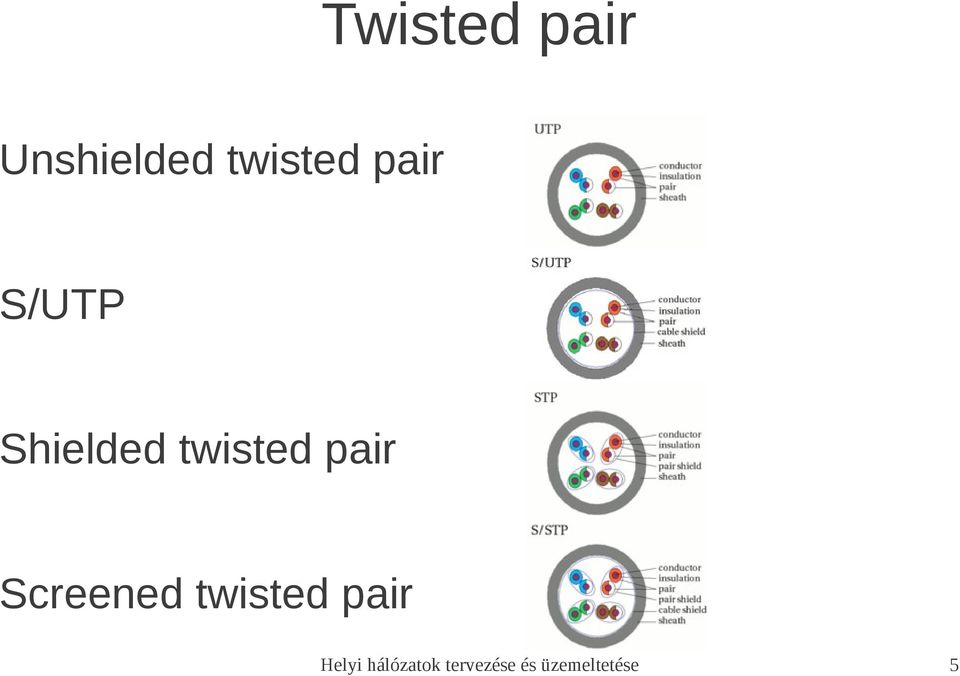

5 Twisted pair Unshielded twisted pair S/UTP Shielded twisted pair Screened twisted pair Helyi hálózatok tervezése és üzemeltetése 5

6 Szerszámok, eszközök Kábel blankoló Krimpelő fogó Kábel teszter Betűző szerszám (krone) Kábel kereső Helyi hálózatok tervezése és üzemeltetése 6

7 Cat5 Helyi hálózatok tervezése és üzemeltetése 7

8 Színsorrend Helyi hálózatok tervezése és üzemeltetése 8

9 Fizikai cím / IP címek Helyi hálózatok tervezése és üzemeltetése 9

10 MAC (Media Access Control) address Minden kártyának saját MAC-címe van. A címet (címtartományokat) a szabványügyi hivatal adja ki a gyártónak, és ezt a gyártó fizikailag belesüti a kártyáiba. Az első hat hexadecimális számjegy kiosztását az IEEE felügyeli, ezek a gyártót vagy az eladót azonosítják. Helyi hálózatok tervezése és üzemeltetése 10

11 IP hálózati címzés Miért van szükség hálózati címekre? Miért nem elegendő a fizikai címek használata? A fizikai címek elhelyezkedése strukturálatlan Útvonalválasztást strukturálatlan címrendszerrel lehetetlen megoldani. A fizikai cím csak egy alhálózatba kapcsolt csomópontok kommunikációjához megfelelő. Szükség van egy másik, strukturált címrendszerre: a hálózati címekre. Helyi hálózatok tervezése és üzemeltetése 11

12 IP cím Pontozott decimális megjelenítés pl Az azonosítók kezelése - InterNIC. Nem egyedi címeket, hanem címtartományokat (hálózat azonosítókat) osztanak ki az intézményeknek. Az IP cím eleje a hálózat azonosítója, a vége a csomópont azonosítója (a hálózaton belül). Az IP forgalomirányítás a hálózati azonosítókra épül. Hány bit hosszú legyen a hálózat azonosítója? Ha túl kicsi, akkor a nagy tartományok kihasználatlanok. Ha túl nagy, akkor csak kis alhálózatok kezelhetők. Helyi hálózatok tervezése és üzemeltetése 12

Az IP cím eleje a hálózat azonosítója, a vége a csomópont azonosítója (a hálózaton belül).

13 IP címosztályok A osztály Az és közötti hálózatokat foglalja magában. Itt az első szám a hálózat száma. Az A osztályban nem osztják ki a következő IP címeket Internetes hálózat céljára: belső hálózatokban lehet használni (Intranet); belső hálózati tesztelési címek (loopback). Helyi hálózatok tervezése és üzemeltetése 13

Az A osztályban nem osztják ki a következő IP címeket Internetes hálózat céljára: 10.

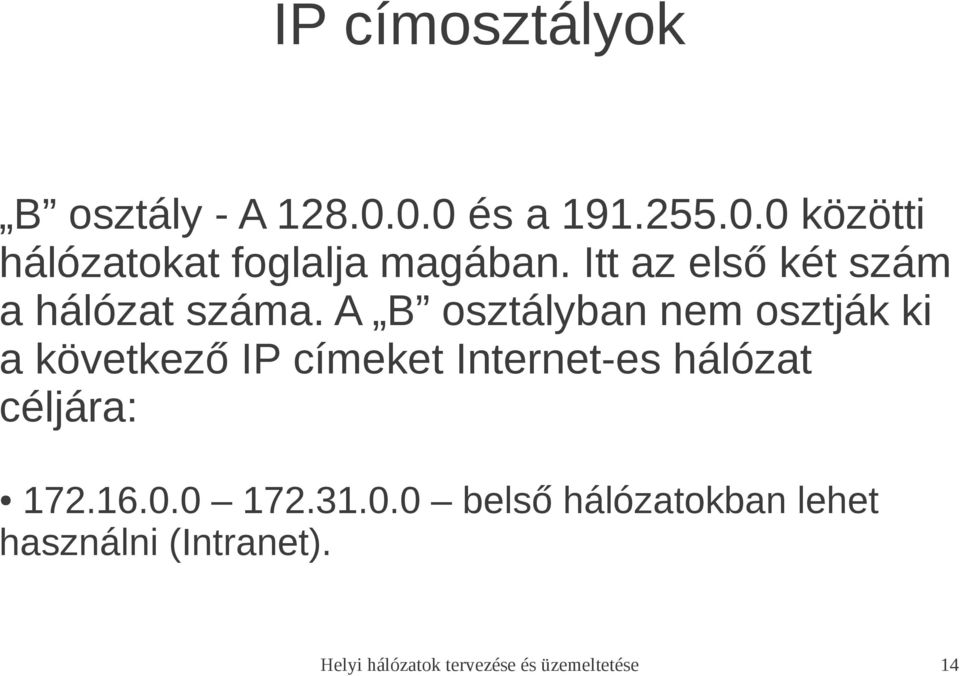

14 IP címosztályok B osztály - A és a közötti hálózatokat foglalja magában. Itt az első két szám a hálózat száma. A B osztályban nem osztják ki a következő IP címeket Internet-es hálózat céljára: belső hálózatokban lehet használni (Intranet). Helyi hálózatok tervezése és üzemeltetése 14

A B osztályban nem osztják ki a következő IP címeket Internet-es hálózat céljára:

15 IP címosztályok C osztály - a és a közötti hálózatokat foglalja magában. Itt az első három szám a hálózat száma. A C osztályban nem osztják ki a következő IP címeket Internet-es hálózat céljára: belső hálózatokban lehet használni (Intranet). Helyi hálózatok tervezése és üzemeltetése 15

A C osztályban nem osztják ki a következő IP címeket Internet-es hálózat céljára:

16 IP címosztályok D osztály - a közötti címek tartoznak hozzájuk, multicasting eljárás céljaira vannak fenntartva. E osztály - a közötti címek tartoznak hozzájuk, melyek az Internet saját céljaira fenntartott címek. Helyi hálózatok tervezése és üzemeltetése 16

céljaira vannak fenntartva. E osztály - a 240.

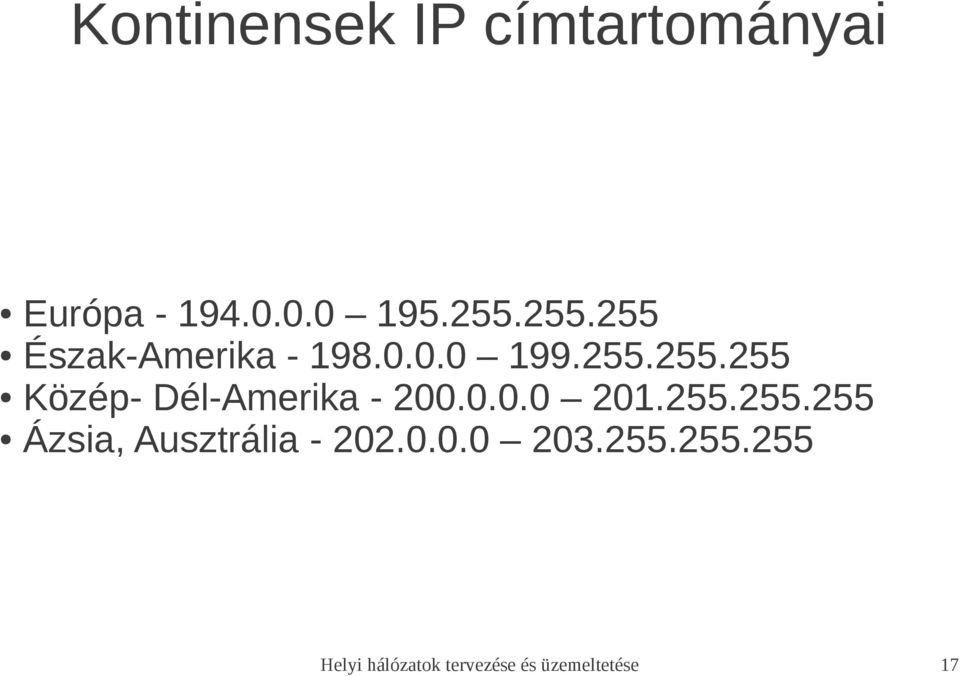

17 Kontinensek IP címtartományai Európa Észak-Amerika Közép- Dél-Amerika Ázsia, Ausztrália Helyi hálózatok tervezése és üzemeltetése 17

18 Hálózati maszk A hálózati maszk (netmask): Egy olyan 32 bites maszk, mely 1-es bit értékeket tartalmaz a hálózat és alhálózat azonosításában résztvevő, bithelyeken és 0-ás bit értékeket tartalmaz a csomópont azonosítására szolgáló bithelyeken. A hálózati maszk segítségével az eredetileg az osztályba sorolás által (statikusan) meghatározott hálózat-gép határ módosítható. Prefix hossz: A hálózati maszkban szereplő, 1-es értékek darabszáma (a hálózat azonosító bithelyek darabszáma). Helyi hálózatok tervezése és üzemeltetése 18

A hálózati maszk segítségével az eredetileg az osztályba sorolás által (statikusan) meghatározott hálózat-gép határ módosítható.

19 Alapértelmezett hálózati maszkok Az egyes osztályokhoz tartozó hálózati maszkok: A osztály: Hálózati maszk: Prefix hossz: 8. B osztály: Hálózati maszk: Prefix hossz: 16. C osztály: Hálózati maszk: Prefix hossz: 24. Helyi hálózatok tervezése és üzemeltetése 19

B osztály: Hálózati maszk: 255.255.0.0 Prefix hossz: 16.

20 Gateway, network, broadcast Network: Broadcast: Gateway: Netmask: Loopback: Helyi hálózatok tervezése és üzemeltetése 20

21 IP alhálózatok Miért van szükség alhálózatok létrehozására? Az intézmény logikai működése, felépítése, térbeli elhelyezkedése indokolja. Egy IP hálózaton több (tipikusan azonos méretű) üzenetszórási (broadcast) tartományt kell létrehozni. Hogyan hozunk létre alhálózatokat? Az IP cím host részének legmagasabb helyiértékű bitjeiből néhányat az alhálózat (subnet) azonosítására használunk. Az új hálózat-csomópont határt a hálózati maszk (netmask) értékkel jelöljük (hosszabb prefix-et alkalmazunk). Helyi hálózatok tervezése és üzemeltetése 21

22 Alhálózatok - példa Hálózat IP címe: Alapértelmezett hálózati maszk: Használjunk 3 bitet alhálózat azonosításra. Hálózati maszk: Összesen 8 alhálózat elkülönítésére van lehetőség. Általában a csupa 0 és a csupa 1 bit értékekből felépülő alhálózat azonosítókat nem használják (6 alhálózat építhető). Helyi hálózatok tervezése és üzemeltetése 22

23 IP címosztályok problémái Az IP címosztályok statikus hálózat-gép határának problémái: A kb. ~5000 csomóponttal rendelkező intézmények számára a B osztály túl nagy a C osztály túl kicsi. Szükség van egy dinamikus határ meghatározásra (változó hosszúságú hálózati maszk). A 90 -es évek elején az időegység alatt kiosztott új hálózatcímek száma exponenciális növekedést mutatott. (A C osztályú címek száma 221!) A router-táblázatok mérete a hálózatok számával arányos. Meg kell akadályozni a router-táblák robbanásszerű növekedését. Helyi hálózatok tervezése és üzemeltetése 23

24 IP címosztály problémák - megoldás A megoldás: CIDR (Classless Inter-Domain Routing) RFC Folytonos C osztályú címek kiosztása ( B helyett). A hálózat-gép határ változó hosszúságú hálózati maszk segítségével tetszőleges bitszámmal balra (supernetting) illetve jobbra (subnetting) tolható. Területi elrendeződés szerinti címtartomány-zónák kialakítása. Összevont forgalomirányítási információk a hálózati maszkok segítségével. A hálózati címek reprezentációja: <Hálózat IP szám, Hálózati maszk> Helyi hálózatok tervezése és üzemeltetése 24

25 IP calculator Helyi hálózatok tervezése és üzemeltetése 25

26 IP címek beállítása / kiosztása Helyi hálózatok tervezése és üzemeltetése 26

27 Statikus IP cím kiosztás auto eth0 iface eth0 inet static address netmask network broadcast gateway Helyi hálózatok tervezése és üzemeltetése 27

28 Statikus IP cím kiosztás Helyi hálózatok tervezése és üzemeltetése 28

29 Dinamikus IP cím kiosztás auto eth0 iface eth0 inet dhcp Helyi hálózatok tervezése és üzemeltetése 29

30 Fizikai cím > Hálózati cím (DHCP) DHCP (Dynamic Host Configuration Protocol) RFC 1531 Egy IP címtartomány dinamikus kiosztását teszi lehetővé. Több DHCP szerver működése esetén a szerverek által kezelt címtartományok (alaphelyzetben) nem fedhetik át egymást. BOOTP-hez hasonló csomagszerkezet. A kliensek egy (megújítható) időszakra kapják az IP címet. Helyi hálózatok tervezése és üzemeltetése 30

31 Fizikai cím > Hálózati cím (DHCP) DHCP (Dynamic Host Configuration Protocol) működési vázlata: 1. DHCP kérdés: Ki tud adni egy IP címet? (DHCPDISCOVER) 2. A kérdés keretét üzenetszórásos küldéssel az alhálózat valamennyi csomópontja megkapja (DHCP relay agent). 3. A DHCP szerverek feldolgozzák a kérdést: Ha a kezelt címtartományukban még van szabad IP cím, akkor azzal megválaszolják a DHCP kérdést. (DHCPOFFER) 4. A kliens a hozzá érkező DHCP válaszokból választ egyet, s visszajelzi a választását a megfelelő DHCP szervernek. (DHCPREQUEST) 5. A DHCP szerver könyveli a címválasztást (foglalt lett a cím), s a könyvelésről megerősítést küld a kliensnek. (DHCPACK/DHCPNAK) DHCPDECLINE: A szervertől kapott IP cím érvénytelen (használt). DHCPRELEASE: A kliensnek nincs tovább szüksége az IP címre. Helyi hálózatok tervezése és üzemeltetése 31

32 DHCP szerver option domain-name "iskola-szeged.sulinet.hu"; option domain-name-servers , ; default-lease-time 600; max-lease-time 7200; authoritative; subnet netmask { range ; option broadcast-address ; } host fantasia { hardware ethernet 08:00:07:26:c0:a5; fixed-address ; } Helyi hálózatok tervezése és üzemeltetése 32
