HÁLÓZATOK I. Segédlet a gyakorlati órákhoz. Készítette: Göcs László főiskolai tanársegéd NJE GAMF MIK Informatika Tanszék tanév 1.
|
|
- Fruzsina Horváth
- 5 évvel ezelőtt
- Látták:
Átírás
1 HÁLÓZATOK I. Segédlet a gyakorlati órákhoz 4. Készítette: Göcs László főiskolai tanársegéd NJE GAMF MIK Informatika Tanszék tanév 1. félév
2 Paraméterek: Tx = Txmax Txmin Rx = Rxmax Rxmin A Lcs SM Xmin Xmax Egymás mellett: Lm Xmin2 = 0 Xmax2 - adó teljesítménye - vevő teljesítménye - csillapítás - csatlakozó csillapítás - biztonsági ráhagyás - minimális kábelhossz - maximális kábelhossz - mesterséges csillapítás - minimális kábelhossz - maximális kábelhossz
3 MINIMÁLIS kábelhossz: OPBmax Txmax - Rxmax = A * Xmin +2*Lcs + SM MAXIMÁLIS kábelhossz: OPBmin Txmin - Rxmin = A * Xmax +2*Lcs +SM
4 Egymás melletti eszközöknél: MINIMÁLIS kábelhossz: Txmax - Rxmax = A * Xmin2 +2*Lcs + Lm 0 MAXIMÁLIS kábelhossz: Txmin - Rxmin = A * Xmax2 +2*Lcs +SM + Lm
5 Hálózatok I. OPB Optikai teljesítmény tartalék (egyenletek) - Küldött teljesítmény: Tx - Fogadott teljesítmény: Rx - Csillapítás: A - Csatlakozó csillapítása: Lcs - Biztonsági ráhagyás: SM
6 Hálózatok I. Megadott paraméterek: Tx = 2-2 dbm Rx = dbm A = 0,7 db/km Lcs = 0.9 db SM = 5 db Kérdés: Min kábelhossz:? Max kábelhossz:?
7 Hálózatok I. Minimális kábelhossz OPB max = Tx max Rx max OPB max = 2dB - (-6dB) OPB max = 8dB OPB max = A * x + 2* Lcs + SM 8dB = 0,7 * x + 2* 0,9dB 8 = 0,7x + 1,8 6,2 = 0,7x 8,8571= x 8,9 km = x
8 Hálózatok I. Maximális kábelhossz OPB min = Tx min Rx min OPB min = -2dB - (-14dB) OPB min = 12dB OPB min = A * x + 2* Lcs + SM 12dB = 0,7 * x + 2* 0,9dB + 5dB 12 = 0,7x + 6,8 5,2 = 0,7x 7,42 = x 7,4 km = x
9 Hálózatok I. Eredmény - Minimális kábelhossz : 8,9 km - Maximális kábelhossz : 7,2 km 7,2 8,9 NINCS MEGOLDÁSA A FELADATNAK!
10 Hálózatok I. Melyik paramétert kell megváltoztatni? Tx = 2-2 dbm Rx = dbm Rx = dbm A = 0,7 db/km Lcs = 0,9 db SM = 5 db
11 Hálózatok I. Minimális kábelhossz OPB max = Tx max Rx max OPB max = 2dB - (-6dB) OPB max = 8dB OPB max = A * x + 2* Lcs + SM 8dB = 0,7 * x + 2* 0,9dB 8 = 0,7x + 1,8 6,2 = 0,7x 8,8571= x 8,9 km = x
12 Hálózatok I. Maximális kábelhossz OPB min = Tx min Rx min OPB min = -2dB - (-24dB) OPB min = 22dB OPB min = A * x + 2* Lcs + SM 22dB = 0,7 * x + 2* 0,9dB + 5dB 22 = 0,7x + 6,8 15,2 = 0,7x 21,71 = x 21,7 km = x
13 Hálózatok I. Eredmény - Minimális kábelhossz : 8,9 km - Maximális kábelhossz : 21,7 km 8,9 21,7

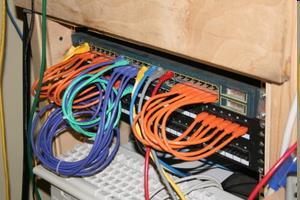

14 Hálózatok I. RACK szerelés Aktív elemek közötti összekapcsolás rövid távolságban. Switch Mesterséges csillapítás Switch
15 Hálózatok I. Feladat Hány db legyen a mesterséges csillapítás? Lm =?
16 Hálózatok I. Minimális kábelhossz OPB max = Tx max Rx max OPB max = A * x + 2* Lcs + SM +Lm x = 10 cm = 0 OPB max = 2dB - (-6dB) 8dB = 0,7dB * 0 + 2* 0,9dB + Lm OPB max = 8dB 8 = 0 + 1,8 + Lm 6,2 = Lm 6,2 db = Lm
17 Hálózatok I. Maximális kábelhossz OPB min = Tx min Rx min OPB min = -2dB - (-24dB) OPB min = 22dB OPB min = A * x + 2* Lcs + SM + Lm 22dB = 0,7 * x + 2* 0,9dB + 5dB+6,2dB 22 = 0,7x + 1,8+5+6,2 9 = 0,7x 12,857 = x 12,8 km = x
18 Hálózatok I. Eredmény - Minimális kábelhossz : 8,9 km - Maximális kábelhossz : 21,7 km 21,7-8,9 = 12,8 Eredmény csillapítással - Minimális kábelhossz : 0 km - Maximális kábelhossz : 12,8 km
19 Hálózatok I. 2. Feladat Tx = 4-4 dbm Rx = dbm A = 0,4 db/km Lcs = 0,8 db SM = 2 db
20 Hálózatok I. 2. Feladat MEGOLDÁSA! min. kábelhossz : x=26km max. kábelhossz : x=16km Lm =? x=0 Nincs megoldás! Lm = 10,4 db max kábelhossz : x=15km Rx = dbm max kábelhossz : x=41km
21 3. feladat Megadott paraméterek: Min kábelhossz: 4km Max kábelhossz: 20km Tx = 1dB 1dB A = 0,5 db/km Lcs = 0,5 db/cs SM = 3 db Kérdés: Rx =?? dbm
22 3. feladat Minimális kábelhossz 1.képlet OPB max = A * x + 2 Lcs = 0,5 * * 0,5 = 3 2.képlet OPB max = Tx max Rx max 3 = 1 Rx max Rx max = -2 db
23 3. feladat Maximális kábelhossz 1.képlet OPB min = A * x + 2 Lcs + SM = 0,5 * * 0,5 + 3 = 14 2.képlet OPB min = Tx max Rx min 14 = 1 Rx min Rx min = -13 db
24 3. feladat Mennyi a csillapítás, ha Xmin = 0 OPB max = A * x + 2 Lcs + Lm 3 = 0,5 * * 0,5 + Lm 3 = 1+ Lm 2dB = Lm
25 4. feladat Megadott paraméterek: Min kábelhossz: 8km Max kábelhossz: 12km Rx = -2dB -12dB A = 0,5 db/km Lcs = 0,5 db/cs SM = 3 db Kérdés: Tx =?? dbm
26 4. feladat Minimális kábelhossz 1.képlet OPB max = A * x + 2 Lcs = 0,5 * * 0,5 = 5 2.képlet OPB max = Tx max Rx max 5 = Tx max (-2) Tx max = 3 db
27 4. feladat Maximális kábelhossz 1.képlet OPB min = A * x + 2 Lcs + SM = 0,5 * * 0,5 + 3 = 10 2.képlet OPB min = Tx mix Rx min 10 = Tx min (-12) Tx min = -2 db
28 4. feladat Mennyi a csillapítás, ha Xmin = 0 OPB max = A * x + 2 Lcs + Lm 5 = 0,5 * * 0,5 + Lm 5 = 1+ Lm 4dB = Lm
29 Feladat Egy 5 km hosszú SMF vezetékes hálózatot valósítunk meg, ami 1Gbit/s sebességű. A csillapítása 0,25 db/km. Mekkora a veszteség? x=5 km A=0,25 db/km
30 Feladat MEGOLDÁS L= A*x = 0,25 db/km * 5 km = 1,25 db
31 Feladat Egy optikai linken a veszteség maximum 3 db lehet. Mekkora lehet legfeljebb a link hossza, ha 2000 MHz*km modális sávszélességű MMF kábelt használunk 1000Base-S szabvány mellett?
32 Feladat Megoldás 1000Base-S órajele: 1250Mhz 2000 MHz*km/1250 MHz = 1,6 km
33 2. feladat SMF vezeték csillapítása 0,35 db/km és maximum 3,5 db veszteség engedélyezett. Gigabites hálózat esetén mekkora lehet a maximális link hossza?
34 2. feladat MEGOLDÁS L = A * x x = L / A = 3,5 db / 0,35 db/km = 10 km
35 Két települést optikai szálon megvalósítandó összekötés az alábbiak szerint valósulhat meg. Adó MSA modul maximális teljesítménye: a dbm minimális: 4 dbm teljesítménnyel ad, a vevő MSA modul maximálisan: 2 dbm, minimális: -8 dbm teljesítményű jeleket képes venni. Az alkalmazott kábel: 0,5 db/km törésmutatós csillapítással rendelkezik. Az alkalmazott csatlakozók: b db/ csatlakozós csillapítással rendelkeznek. A biztonsági ráhagyás 3 db. Minimális kábelhossz: 10 km. Maximális kábelhossz: c km. Ha a két összekötni kívánt eszköz egy rack-szekrényben helyezkedik el, akkor az alkalmazandó mesterséges csillapítás: d db. Ezzel a mesterséges csillapítással együtt a maximálisan: 2 km távolság hidalható át.
36 Paraméterek: Tx = a 4dBm Rx = 2dBm -8dBm A = 0,5dB/km Lcs = b SM = 3dB Xmin = 10km Xmax = c Egymás mellett: Lm = d Xmin2 = 0 km Xmax2 = 2km
37 Megoldás 1. Mivel az Xmin2 és az Xmax2 közötti különbség 2km, és mivel az Xmin=10km, ezáltal az Xmax = 12km - c. 2. Maximális kábelhossz: Txmin - Rxmin = A * Xmax +2*Lcs +SM 4-(-8) = 0,5* 12+ 2* b =9+2*b 3=2*b 1,5=b Lcs=1,5dB
38 Megoldás 3. Minimális kábelhossz: Txmax - Rxmax = A * Xmin +2*Lcs a - 2 = 0,5* 10+ 2*1,5 a - 2 = 5+3 a = 10 Txmax=10dBm
39 Megoldás 4. Minimális kábelhossz (egymás mellett): Txmax - Rxmax = A * Xmin +2*Lcs +Lm 10-2 = 0,5* 0+ 2*1,5 + d 8 = 3+ d 5 = d Lm=5dB
