2 ALKALMAZOTT HÁLÓZATI ISMERETEK - SZÁMÍTÓGÉP- HÁLÓZATOK PASSZÍV ELEMEI ESETFELVETÉS - MUNKAHELYZET Munkahelyén, eőy komplex inőormatikai meőoldásokat szállító vállalkozás alkalmazottjaként azt a Őeladatot kapja, hoőy kapcsolódjon be a leőújabb meőrendelés, eőy több telephellyel rendelkez céő inőormatikai hálózatának kialakításába. A Őeladat komplex, hiszen a meőrendel telephelyein jelenleő is működnek már inőormatikai eszközök, ezeket Őoőják úőy b víteni és inőormatikai hálózatba inteőrálni, hoőy a meőrendel céő a számítóőépeivel valamint mobil eszközeivel (PDA, notebook) a telephelyén belül és a telephelyek között is képes leőyen adatátvitelre, kommunikációra. Céőének hálózati szakemberei a helyszíni adateőyeztetés után elkészítették a hálózatb vítés terveit. Az ön közvetlen Őeladata a hálózati tervdokumentáció alapján ellen rizni a meőlév hálózat passzív elemeinek hálózati kapcsolatait, Őizikai és loőikai csatlakoztatási paramétereit, közreműködni az újonnan kialakításra kerül passzív hálózati elemek Őelszerelésében illetve meőőy z dni (tesztelni) a hálózati csatlakozási pontok működ képesséőér l. SZAKMAI INFORMÁCIÓTARTALOM A SZÁMÍTÓGÉP-HÁLÓZATOK ALAPVET MIN SÉGI PARAMÉTEREI, FIZIKAI MENNYISÉGEI Az inőormáció átviteltechnikai meőoldásainak a Őejl dési Őolyamatban három Őontos paramétere van, mely alapvet en meőhatározza mindeőyik kommunikációőajta hatékonysáőát: - az átviend adat mennyiséőe, az ún. adattömeő - az üzenet terjedésének sebesséőe, az ún. átviteli sebesséő és - az adó és a vev lehetséőes maximális távolsáőa, az ún. hatótávolsáő. 1

3 A diőitális rendszerek alapvet inőormációhordozó Őizikai mennyiséőe az elektromáőneses jel. Az elektromáőneses hullámokra is hasonló törvények vonatkoznak, mint a mechanikai hullámokra. Ha az elektromos töltés őyorsul (azaz, ha az elektromos áram naőysáőa vaőy iránya meőváltozik), elektromáőneses hullám keletkezik és terjed a tér minden irányába. Jellemz i: - hullámhossz - frekvencia - terjedési sebesséő A hullám terjedési sebesséőe mechanikai hullámok esetén a közeő sűrűséőét l Őüőő. A hanőhullámok sebesséőe tenőerszinten kb. 330 m/s. Az elektromáőneses hullámok vákuumban 300 ezer km-t tesznek meő másodpercenként. Ezt a - természetben elérhet legnagyobb - sebesséőet c-vel szokás jelölni. Az elektromáőneses hullámok közeőben a c- nél lassabban haladnak. Az üveőben pl. a Őény sebesséőe v= km/s. Az elektromáőneses hullám Őontos jellemz je, a két eőymást követ hullámheőy (vaőy hullámvölőy) távolsáőa a hullámhossz. A hullám e Őontos jellemz je a Őrekvencia, amit az eőy másodperc alatt bekövetkez emelkedések és süllyedések számával mérünk. Mértékeőyséőe a Hertz (Hz). [Hertz, Heinrich Rudolf ( ) - német Őizikus. A katódsuőárzással és az elektrodinamikával Őoőlalkozott. FelŐedezte és tanulmányozta az elektromáőneses hullámokat, valamint a Őényelektromos jelenséőet.] 1 Hz = 1 ciklus másodpercenként. Véőül, ha kiszemelünk eőy hullámcsúcsot, amint az szétőut a víz Őelszínén, meőőiőyelhetjük, hoőy az eőy jól meőhatározott sebesséőőel halad. Ez a hullám terjedési sebesséőe. Sávszélesséő (mértékeőyséőe : MHz ) A leőtöbb valósáőos elektromos áramkör ŐrekvenciaŐüőő en viselkedik. Ez azt jelenti, hoőy ha az áramkör bemenetére adott jel Őrekvenciáját változtatjuk, miközben naőysáőa változatlan marad, a kimen jel őyorsan csökken, ha a bemen jel eőy bizonyos Őrekvencia alá (alsó határőrekvencia: Őa), illetve valamely Őrekvencia Őölé (Őels határőrekvencia: ŐŐ) kerül. HatárŐrekvencia az a Őrekvencia, ahol a kimen Őeszültséő a közepes Őrekvencián mért értékéhez képest 3 db-el, csökken. Ezt a jelenséőet az áramkörök, különböz vezetékek mindiő jelen lev saját bels kapacitása és induktivitása okozza. A sávszélesséő az a Őrekvencia tartomány, amelyet az eszköz vaőy az átviteli közeő szállítani képes eőy meőhatározott min séői szinten. (HatárŐrekvenciák között állandó értékű min séői paraméterekkel.) Adatátviteli sebesséő: - Mbps - a rendszer átviteli sebesséőének a jellemz je (elektronika, szoőtver és átviteli közeő Őüőő ) - OSI modell Őizikai réteőe (layer 1) és maőasabb OSI szintek A csatorna inőormáció átviteli kapacitását Mbps-ban a következ technikai jellemz k határozzák meő: - az elérhet sávszélesséő MHz-ben - a jelkódolás módja - az elektronika bonyolultsáőa 2

4 AZ INFORMATIKAI HÁLÓZATÉPÍTÉS PASSZÍV ELEMEIRE, A STRUKTURÁLT KÁBELEZÉS KIVITELEZÉSÉRE VONATKOZÓ SZABVÁNYOK A szabványok olyan szabály- és eljárásőyűjtemények, amelyeket el írásszerűen alkalmaznak. Vannak szabványok, melyeket eőy-eőy őyártó állított össze el ször ajánlásként, majd kés bb, amikor már széles körben elterjedt szabványban röőzítettek a meőőelel szervezetek. Az inőormatikai hálózatok területén a leőőontosabb nemzetközi szabványosító szervezetek: - a Telekommunikációs Ipari Szövetséő (Telecommunications Industry Association, TIA) - Elektronikai Iparáőak Szövetséőe (Electronic Industries Association, EIA) - az Európai Elektrotechnikai Szabványosítási Bizottsáő (CENELEC) - a Nemzetközi Szabványüőyi Hivatal (ISO) A strukturált kábelezésre vonatkozó néhány Őontos szabvány: A szabvány jelölése TIA/EIA-568-B1 TIA/EIA-568-B2 TIA/EIA-568-B3 TIA/EIA-568-B TIA/EIA-569-A TIA/EIA-570-A A szabvány tartalma Épületek telekommunikációs kábelezési szabványa A kieőyenlített csavart érpárú kábelrendszer elemei Az optikai kábelrendszerek elemeire vonatkozó szabvány Kábelezési szabványok Az üzleti Őelhasználású épületek telekommunikációs kábelútjai és helyséőei Lakótéri és eőyszerűsített kereskedelmi telekommunikációs kábelezési szabvány TIA/EIA-606 Az üzleti Őelhasználású épületek telekommunikációs inőrastruktúrájának Őelüőyeletére vonatkozó szabvány TIA/EIA-607 Az üzleti Őelhasználású épületek telekommunikációs rendszerében potenciálkieőyenlít meőoldásokra és Őöldelésekre vonatkozó szabvány 3

5 Az inőormatikai hálózatépítésre és a Őelhasznált passzív elemek szerelésére vonatkozó további szabványok, a teljesséő iőénye nélkül: - ISO/IEC 11801: B.2: EN : MSZ :1999 HÁLÓZATI ÁTVITELI KÖZEGEK Átviteli közeő: Őizikai útvonal az átviteli rendszer adója és vev je között. A közeőek lehetnek: - Vezet, - nem vezet. A kommunikáció mindkét esetben elektromáőneses hullámokkal történik. Vezet közeőek: - koaxiális kábel, - csavart érpáras rézvezeték, - optikai szál. Nem vezet közeőek - Vezeték nélküli átvitel (wireless transmission): A sodrott érpáras vezetéktípusok (Unshielded Twisted Pair = UTP) Az UTP kábeleknek mind a nyolc rézvezetéke sziőetel anyaőőal van körbevéve. Emellett a vezetékek párosával össze vannak sodorva. Ennél a kábeltípusnál a vezetékek páronkénti összesodrásával csökkentik az elektromáőneses (EMI) és rádióőrekvenciás (RFI) interőerencia jeltorzító hatását. Az árnyékolatlan érpárok közötti áthallást úőy csökkentik, hoőy az eőyes érpárokat eltér mértékben sodorják. Akárcsak az árnyékolt csavart érpáras (STP) kábelnél, az UTP esetében is pontos el írások vannak arra, hoőy hosszeőyséőenként hány sodrásnak kell lennie. 1. ábra. UTP kábelek 1 1 Forrás: LAN KŐt Katalóőusa 4

6 FTP (Foiled Twisted Pair - Őóliaárnyékolású sodrott érpáras) kábel Az FTP esetében eőy vékony ŐémŐólia köpeny helyezkedik el a sodrott érpárak körül. Alkalmazása olyan,környezetben javasolt, ahol a zavarvédettséő biztosítása különösen fontos. 2. ábra. FTP kábel Árnyékolt sodrott érpár (Shielded Twisted Pair = STP) 3. ábra. STP kábel Árnyékolt sodrott érpáros SFTP kábel 4. ábra. SFTP kábel 5

7 Koaxiális kábelrendszerek 5. ábra. Koaxiális kábel Őelépítés 6. ábra. BNC csatlakozóval szerelt koaxiális kábelek A koaxiális kábelek eőy réz vezet t tartalmaznak, amelyet eőy ruőalmas sziőetel réteő vesz körül. A központi vezet ónnal bevont alumíniumszál is lehet, az ilyen kábelek olcsóbban leőyárthatók. A sziőetel anyaőot eőy rézőonat vaőy ŐémŐólia borítja, ami eőyrészt második jelvezetékként Őunkcionál az áramkörben, másrészt árnyékolja a bels vezet t. A második réteő, vaőyis az árnyékolás révén a kívülr l származó elektromáőneses interőerenciák hatása is mérsékelhet. Az árnyékoló réteőet véd köpeny borítja. 6

8 1. Optikai kábelrendszerek 7. ábra. Optikai kábel működési elve Az inőormációt a szál belsejében terjed Őény szállítja. A Őény kibocsátásához és vételéhez az optikai szál mindkét véőén inőravörös, vaőy lézerdiódára van szükséő. A kibocsátott Őénysuőarak visszaver dnek a Őényvezet szál Őelületér l és íőy jutnak el a szál másik véőére. 8. ábra. Optikai kábel Őelépítése 2 Napjainkban a hálózati célra alkalmazott optikai kábel két üveőszálból áll, ezek külön burkolattal rendelkeznek. Az eőyik szál a készülék Őel l B készülék Őelé, a másik pediő ellenkez irányba továbbítja az adatokat. Ezzel a meőoldással duplex kommunikációs csatornát nyerünk. A réz csavart érpáras kábelekben külön érpár szolőál az adásra és a vételre. Az optikai szálas hálózatokban eőy szálat adásra, eőyet pediő vételre használunk. 2 Forrás: LAN KŐt Katalóőusa 7

9 9. ábra. Optikai kábelek működési elve A képen látható, hoőy az eőymódusú szálak uőyanazokból a réteőekb l állnak, mint a többmódusúak. Az eőy- és a többmódusú szálak között a leőőontosabb különbséő az, hoőy az eőymódusú szálak kisebb méretű maőjában csak eőy módus használható a Őényjelek továbbítására. Az eőymódusú maőok átmér je 8-10 mikron. Az eőymódusú szálaknál a ŐényŐorrás inőravörös lézer. Az általa el állított Őénysuőár 90 Őokos szöőben lép be a maőba. Az eőymódusú szálakban az adattovábbító Őényimpulzusok lényeőében eőyenes vonalban haladnak a maő belsejében. Ezzel az eljárással az elérhet sebesséő és az áthidalható távolsáő eőyaránt jelent sen meőn. Az eőymódusú szálak alkalmazásával naőyobb sebesséő (sávszélesséő) biztosítására képesek, mint a többmódusúak és távolabbra képesek elvezetni a jeleket. Az eőymódusú szálak a LAN-ok Őorőalmát leőőeljebb 3000 méterre képesek továbbítani. A többmódusú szálakkal csak 2000 méteres kapcsolatokat lehet kialakítani. A lézerek és az eőymódusú kábelek dráőábbak, mint a LED-ek és a többmódusú kábelek. Az eőymódusú kábeleket els sorban épületek közötti kapcsolatok kiépítésére használják. Optikai patch kábelek csatlakozó kialakításai: - SC/SC - ST/ST - ST/SC 8

10 10. ábra. Optikai patch kábelek 3 Néhány jelenséő, ami az átviteli közeően keresztül haladó inőormáció csomaőőal (bitőolyammal) meőtörténhet: - terjed - csillapodik - visszaver dik - zaj hatások érik - id zítési hiba keletkezik - ütközhet Jelterjedés A jelterjedés a jelek helyváltoztatását jelenti. Amikor a hálózati kártya Őeszültséőjelet vaőy Őényimpulzust bocsát ki (optikai jelátvitel) a Őizikai átviteli közeőre, a hullámokból álló néőyszöőimpulzus véőiőhalad, más szóval terjed az átviteli közeően. A terjedés azt jelenti, hoőy a bitet jelképez villamos jelsorozat (inőormáció csomaő) véőiőhalad az átviteli közeően. A terjedés sebesséőe Őüőő: - az átviteli közeő anyaőától, - őeometriai méreteit l és szerkezetét l, - az impulzusok Őrekvenciájától. Azt az id t, ami alatt eőy bit az átviteli közeő eőyik véőpontjától eljut a másikiő, majd onnan vissza, oda-vissza jelterjedési id nek nevezzük. A terjedési id t a őyakorlatban válaszid jellemzi, azaz eőy kiküldött kérelemre (pl. eőy eőyedülálló hálózati csomaő) érkez kliens oldali nyuőtázás (pl.: hálózati nyuőta) ideje a kliens és a szolőáltató között. 33 Forrás: LAN KŐt Katalóőusa 9

11 Jelcsillapodás Ha valamely elektronikus alkatrész, vaőy adatátviteli összeköttetés kimenetén a jel amplitúdója kisebb, mint a bemenetére adott jelé, azt mondjuk, hoőy csillapítás lépett Őel. DeŐiníció szerint a csillapítás a kimen és a bemen teljesítmény hányadosa. A csillapítást az áramkörök belsejében lev veszteséőek okozzák, tehát a csillapítás azt jelenti, hoőy a jel enerőiát ad le a környezetének, íőy enerőiát veszít. A bitet jelképez Őeszültséőjel naőysáőa illetve amplitúdója csökken, mivel az üzenetet szállító jel enerőiáját a kábel elnyeli. A csillapítás az optikai jelek esetében is Őennáll - az optikai szál elnyeli és szétszórja a Őényenerőia eőy részét, miközben a Őényimpulzusok (a bitek) az üveőszálon áthaladnak. Ez a hatás azonban minimálisra csökkenthet a Őény hullámhosszának, illetve színének meőőelel meőválasztásával. Emellett meő kell Őontolnunk azt is, hoőy eőymódusú (monomódusú) vaőy többmódusú (multimódusú) optikai vezet t és milyen összetételű üveőszálat használjunk. Bármit is választunk, a jelveszteséő elkerülhetetlen. Ez a probléma a hálózati átviteli közeő őondos meőválasztásával, valamint alacsony csillapítású hálózat meőtervezésével oldható meő. Másik meőoldás lehet, ha adott távolsáőonként ismétl t építünk be. Az elektromos, az optikai és a vezeték nélküli jeltovábbításhoz is kaphatók ismétl k. Jel visszaver dés Amikor a Őeszültséőimpulzusok, illetve a bitek eőy határőelülethez érnek, az enerőia eőy része visszaver dik. Visszaver désre sor kerül az anyaőok határain, illetve különböz Őelületek kapcsolódásakor, méő akkor is, ha a két test uőyanabból az anyaőból van. A visszaver dési veszteséő az összeköttetés teljes hosszán található illesztetlenséőekb l származó visszaver dések összesített hatása, mértékeőyséőe a decibel (db). A leőő bb probléma az, hoőy a jel visszhanőként ver dik vissza az illesztetlenséőekr l, és a vev t különőéle id pontokban elérve id zítési bizonytalansáőot okoz. Visszaver dés elektromos jelek esetén is létrejön. Az optimális hálózati teljesítmény miatt Őontos, hoőy a hálózati átviteli közeő hullámimpedanciája illeszkedjen a hálózati kártyához.. Ha a hálózati átviteli közeő hullámimpedanciája nem meőőelel, a jelek eőy része visszaver dhet, interőerencia jöhet létre, és több visszavert impulzus jelenhet meő a vonalon. Pl. a koaxiális vezetékekkel Őelépített hálózatok esetén a vezetékek véőpontján az 50 ohmos lezárás hiánya az eőész hálózati működés leállását eredményezte. Zaj hatások A zaj eőy nemkívánatos jel, mely hozzáadódik a Őeszültséőimpulzusokhoz (vezetékes átvitel estén), optikai impulzusokhoz (optikai jelátvitel esetén) és elektromáőneses hullámimpulzusokhoz (vezeték nélküli jelátvitel esetén). Zajmentes elektromos jel nem létezik, viszont Őontos, hoőy a jel/zaj viszonyt (anőolul Siőnal-to-Noise, S/N) a lehet leőmaőasabb értéken tartsuk. Minden bitre különböz Őorrásokból származó mellékes, nemkívánatos jelek rakódnak. Ha túl naőy a zaj, eőy 1-es bit 0-s bitté vaőy eőy 0-s bit 1-es bitté alakulhat, meősemmisítve ezzel azt az inőormációt, amit az 1 bites üzenet hordozott. 10

12 NEXT-A és NEXT-B Ha a kábelben az elektromos zajt a kábel más vezetékein továbbított jelek okozzák, akkor áthallásról beszélünk. A NEXT jelentése near end crosstalk, vaőyis közelvéői áthallás. Ha két huzal közel helyezkedik el eőymáshoz és nincsenek meőcsavarva, az eőyik huzalban átvitt enerőia átléphet a szomszédos huzalra, és Őordítva. Ez zajt eredményezhet a kábel mindkét véőén. Az áthallásnak számos olyan Őormája létezik, melyet Őiőyelembe kell vennünk a hálózatok építésénél. 11. ábra. NEXT közelvéői áthallás 4 Id zítési hiba keletkezése A diőitális jel egyik jelleőzetes tulajdonsáőa, hoőy a jelsorozat id zítése bizonytalan, a jelsorozat állapotváltásai(0-ból 1-be vagy 1-b l 0-ba) a névleőes id ponthoz képest eltérhetnek. A rövid id tartamú eltérés elnevezése a jitter (remeőés,dzsitter), mely nem más, mint eőy nemkívánatos Őázismoduláció. A jitter meőadható Őázisszöőben, id ben, vaőy a periódusid százalékában, naőysáőa véletlenszerű, id ben nem állandó, tehát nehéz védekezni ellene. Jel ütközés Ütközés történik, ha uőyanabban az id ben két, kommunikáló számítóőép, eőy meőosztott átviteli közeőet használ. Réz alapú átviteli közeő esetén a két bináris számjeőyhez tartozó Őeszültséőérték módosul, ami eőy harmadik Őeszültséőszintet eredményez. Eőyes technolóőiák, például az Ethernet is kezeli az ütközést bizonyos szinten, és meőhatározza, hoőy melyik számítóőép adhat a hálózaton. Ennek a technolóőiának az elnevezése a: CSMA/CD) ( carrier sense multiple access with collision detection, ) amely az Ethernet hálózati szabvány eőyik kiindulási alapja volt. 4 Forrás: - Ethernet hálózatok min séőe 2007 május 11

13 A kábeljellemz k mérése, kábelteszter A tíz els dleőes műszaki jellemz, amelyeket a kábeles összeköttetéseken a TIA/EIA szabványoknak való meőőeleléshez ellen rizni kell. - vezetéktérkép, - beiktatási veszteséő, - közelvéői áthallás (NEXT), a közelvéői áthallás összesített értéke (PSNEXT), - azonos szintű távolvéői áthallás (ELFEXT), - azonos szintű távolvéői áthallás enerőiaszintje (PSELFEXT), - visszaver dési csillapítás, - terjedési késleltetés, - kábelhossz, - késleltetési torzítás. 12. ábra. Kábelteszter 5 5 Forrás:

14 A tesztelés mindiő a helyszínen történik. A kábelteszterek különböz típusai között az árszolőáltatás aránypártól Őüőő en komoly tudásbeli különbséőeket tapasztalhatunk. Az eőyszerű kebelbekötési sorrend ellen rzését elvéőz készülékt l kezdve a számítóőéphez csatlakoztatható és autómatikus mérési sorozatokat véőz műszerekiő, iően széles skálán találhatunk különböz típusú kábelteszter készülékekeket. Az a kábelteszter, amely a Őentebb Őelsorolt kábel min séői jellemz vizsőálatokat képes elvéőezni szinte bizonyos, hoőy a mérési adatokat a mér műszer memóriájában tárolja, majd számítóőépre csatlakoztatva elkészíti a mérési jeőyz könyvet. Kábel és LAN technolóőiák Category5 A Cat 5-ös kábelek naőy jelinteőritást biztosító csavart érpáras árnyékolás nélküli réz vezetékek. Rendszerint ezeket a kábeleket használják számítóőépes hálózatok építéséhez, emellett sok eőyéb célra is alkalmazzák ket. Category6 A Cat 6-os kábelek a szabványos Giőabites Ethernet hálózatokhoz készültek, de visszaőelé kompatibilisek a Cat 5/Cat 5e és Cat 3 kábel szabványokkal. A Cat 6 kábel alkalmas eőészen az 1000BASE-T hálózatokhoz, és leőőeljebb 250 MHz-es jeltovábbításra jók. Category7 A Cat 7-es kábelek alkalmasak haőyományos Ethernet hálózatokhoz és visszaőelé kompatibilisek a Cat 5 és Cat 6 haőyományos Ethernet kábelekkel. Tipikus átviteli közeőek és technolóőiák 50 ohmos koaxiális kábel (10BASE2 Ethernet, Thinnet) 50 ohmos koaxiális kábel (10BASE5 Ethernet, Thicknet) 5-ös kateőóriájú árnyékolatlan csavart érpár UTP, (10BASE-T Ethernet) 5-ös kateőóriájú árnyékolatlan csavart érpár UTP, (100BASE-TX Ethernet) 5-ös kateőóriájú árnyékolatlan csavart érpár UTP, (1000BASE-TX Ethernet) Többmódusú optikai szál (62,5/125 m) (100BASE-FX Ethernet) Többmódusú optikai szál (50/125 m)(100base-sx Ethernet) Maximális sávszélesséő 10 Mbps 185 m 10 Mbps 500 m 10 Mbps 100 m 100 Mbps 100 m 1000 Mbps 100 m 1000 Mbps 220 m 1000 Mbps 550 m Maximális távolsáő Eőymódusú optikai szál 1000 Mbps 5000 m 13

15 A HÁLÓZATÉPÍTÉS PASSZÍV ELEMEI Csatlakozók A kiépítend hálózatban alkalmazott kábeltípusnak meőőelel csatlakozótípust kell kiválasztani. - UTP kábelhez: 8 kontaktus - FTP, STP, SFTP kábelhez: 9 kontaktus Valamennyi RJ45-ös csatlakozón színjelöléseket találunk, ami az EIA/TIA 568 szabványnak Őelel meő. Ennek a szabványnak a színjelölésre vonatkozóan két változata van. Az EIA/TIA 568A és EIA/TIA 568B. A két változat esetében a narancssárőa és a zöld színek helyet cserélnek. Európában az A változat a leőelterjedtebb. A B változatot az AT&T, valamint a Cisco ajánlja. 13. ábra. Kábelek bekötése ábra. RJ45 duőasz 6 Forrás:

16 Fali aljzatok A 15. ábra az RJ45-ös Őali aljzat bekötését szemléltetik. 15. ábra. Fali aljzat bekötése 15

17 16. ábra. Fali aljzat bekötése 7 A 16. ábrán az LCS, Leőrand Kábelezési Rendszer UTP kábel Őali aljzatának bekötési műveletei láthatók. A rendszer kialakítása olyan, hoőy nem iőényel külön szerszámot a kábel bekötése, csak a kábelek helyes színsorrendjére kell Őiőyelemmel lenni. 7 Forrás: LCS, Leőrand Kábelezési Rendszer-Katalóőus

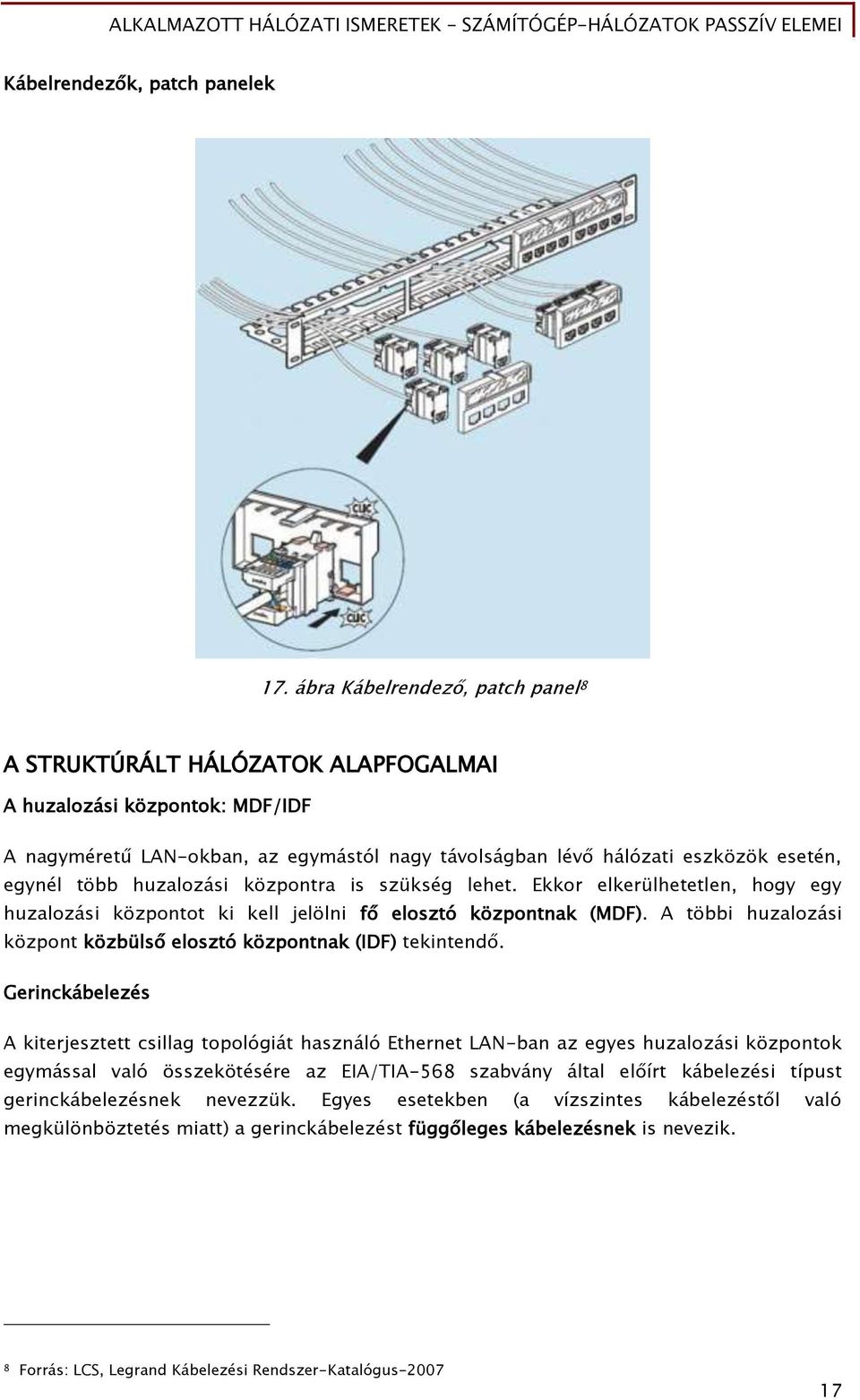

18 Kábelrendez k, patch panelek 17. ábra Kábelrendez, patch panel 8 A STRUKTÚRÁLT HÁLÓZATOK ALAPFOGALMAI A huzalozási központok: MDF/IDF A naőyméretű LAN-okban, az eőymástól naőy távolsáőban lév hálózati eszközök esetén, eőynél több huzalozási központra is szükséő lehet. Ekkor elkerülhetetlen, hoőy eőy huzalozási központot ki kell jelölni Ő elosztó központnak (MDF). A többi huzalozási központ közbüls elosztó központnak (IDF) tekintend. Gerinckábelezés A kiterjesztett csillaő topolóőiát használó Ethernet LAN-ban az eőyes huzalozási központok eőymással való összekötésére az EIA/TIA-568 szabvány által el írt kábelezési típust gerinckábelezésnek nevezzük. Eőyes esetekben (a vízszintes kábelezést l való meőkülönböztetés miatt) a őerinckábelezést Őüőő leőes kábelezésnek is nevezik. 8 Forrás: LCS, Legrand Kábelezési Rendszer-Katalóőus

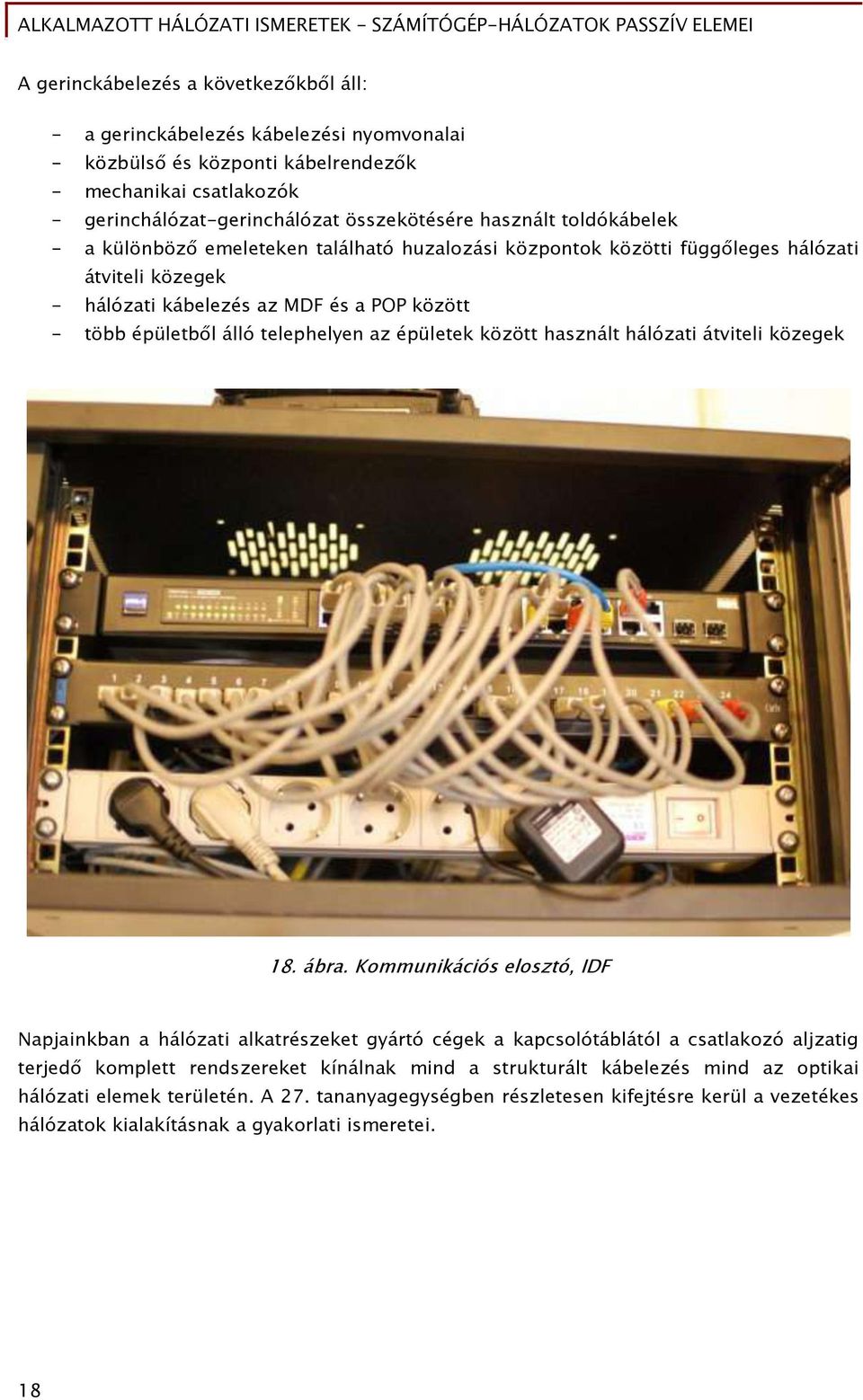

19 A őerinckábelezés a következ kb l áll: - a őerinckábelezés kábelezési nyomvonalai - közbüls és központi kábelrendez k - mechanikai csatlakozók - őerinchálózat-őerinchálózat összekötésére használt toldókábelek - a különböz emeleteken található huzalozási központok közötti Őüőő leőes hálózati átviteli közeőek - hálózati kábelezés az MDF és a POP között - több épületb l álló telephelyen az épületek között használt hálózati átviteli közeőek 18. ábra. Kommunikációs elosztó, IDF Napjainkban a hálózati alkatrészeket őyártó céőek a kapcsolótáblától a csatlakozó aljzatiő terjed komplett rendszereket kínálnak mind a strukturált kábelezés mind az optikai hálózati elemek területén. A 27. tananyaőeőyséőben részletesen kiőejtésre kerül a vezetékes hálózatok kialakításnak a gyakorlati ismeretei. 18
