1 Koaxiális kábel, csavart érpár Ribli Dezső Információs eszközök fizikai alapjai
2 Kérdezzetek!
3 Koaxiális kábel Áttekintés

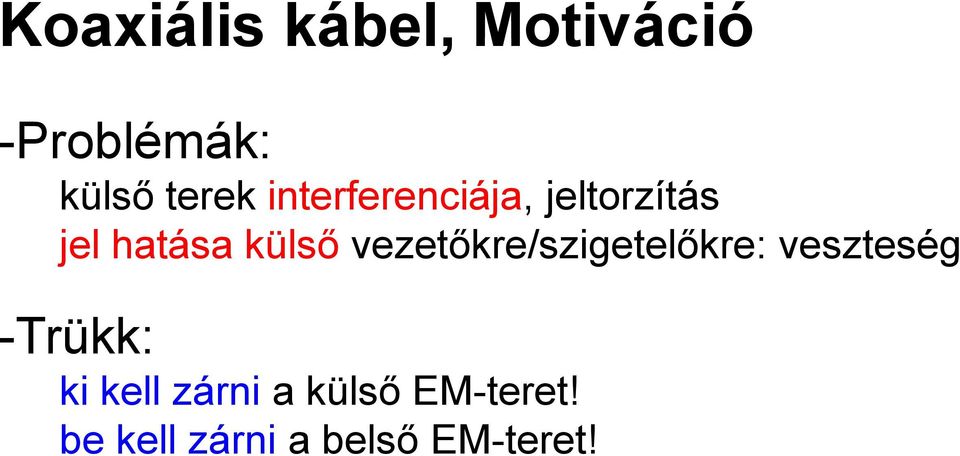

4 Koaxiális kábel, Motiváció -Problémák: külső terek interferenciája, jeltorzítás jel hatása külső vezetőkre/szigetelőkre: veszteség -Trükk: ki kell zárni a külső EM-teret! be kell zárni a belső EM-teret!

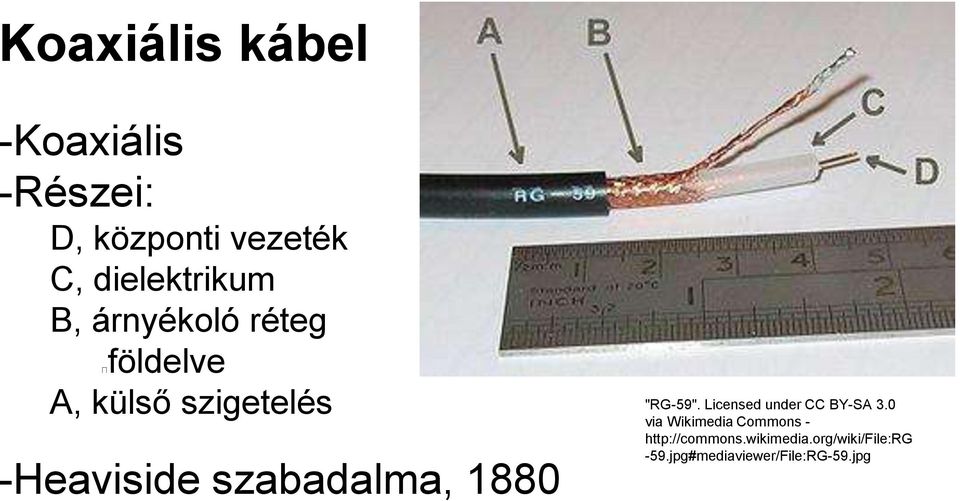

5 Koaxiális kábel -Koaxiális -Részei: D, központi vezeték C, dielektrikum B, árnyékoló réteg földelve A, külső szigetelés -Heaviside szabadalma, 1880 "RG-59". Licensed under CC BY-SA 3.0 via Wikimedia Commons jpg#mediaviewer/File:RG-59.jpg
6 Koaxiális kábel, Áttekintés -EM tér az árnyékoló rétegen belül csak -Nincs kölcsönhatás külső vezetőkkel nincs ilyen veszteség lehet földbe, vízbe, fém közelébe tenni -Külső teret leárnyékolja a külső réteg nincs interferencia lehet szabadtéren használni
7 Koaxiális kábel Fizika
8 Koaxiális kábel, Elektromágnesség -Közegek: dielektrikum középen D,H Maxwell-egyenletek forrásmentes hullámegyenletek vezetők két oldalon határfeltételetek -1D végtelen, vezetők közé zárt közeg Hogyan nevezzük ezt (?)
9 Koaxiális kábel, Hullámvezető -Hullámvezető henger: z irányban síkhullám szög: sinus,cosinus r Bessel-függvények 0-ban pólusos megoldás (?) módusok: TEM fő módus: 0,0 f=0 induló frekvencia TE, TM magasabb induló frekvencia más fázissebesség, interferencia
10 Koaxiális kábel, Nem ideális hatások -Bőr-hatás vezető felületén nem nulla a tér a vezetőben exponenciális lecsengés hogyan lesz ebből veszteség (?) -Ohm-os ellenállás frekvenciával nő, miért (?) -Nem ideális dielektrikum sönt áram, gyenge
11 Koaxiális kábel Kábel egyenlet, Impedancia illesztés

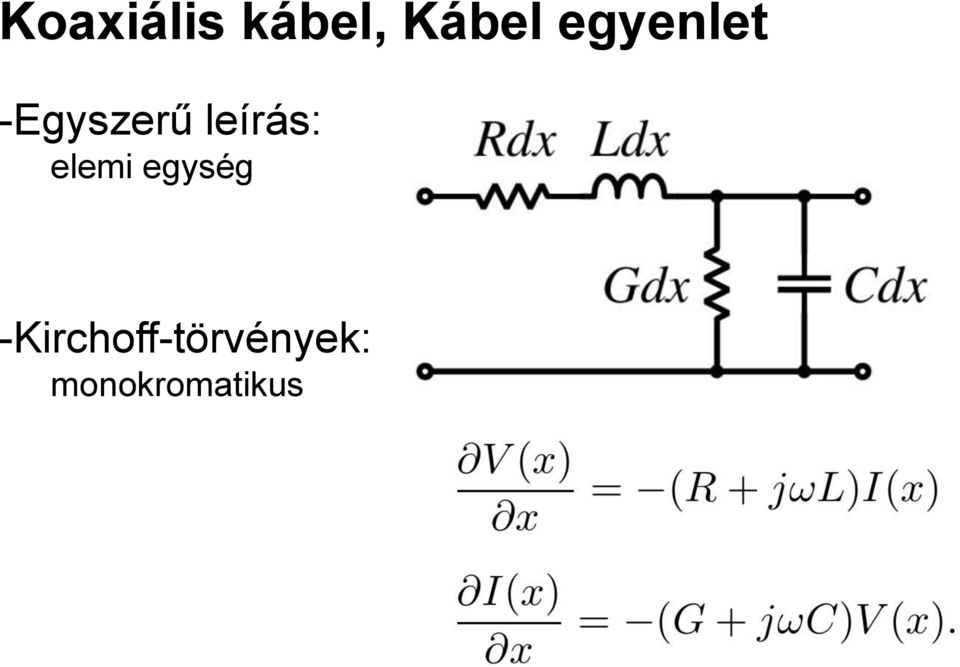

12 Koaxiális kábel, Kábel egyenlet -Egyszerű leírás: elemi egység -Kirchoff-törvények: monokromatikus

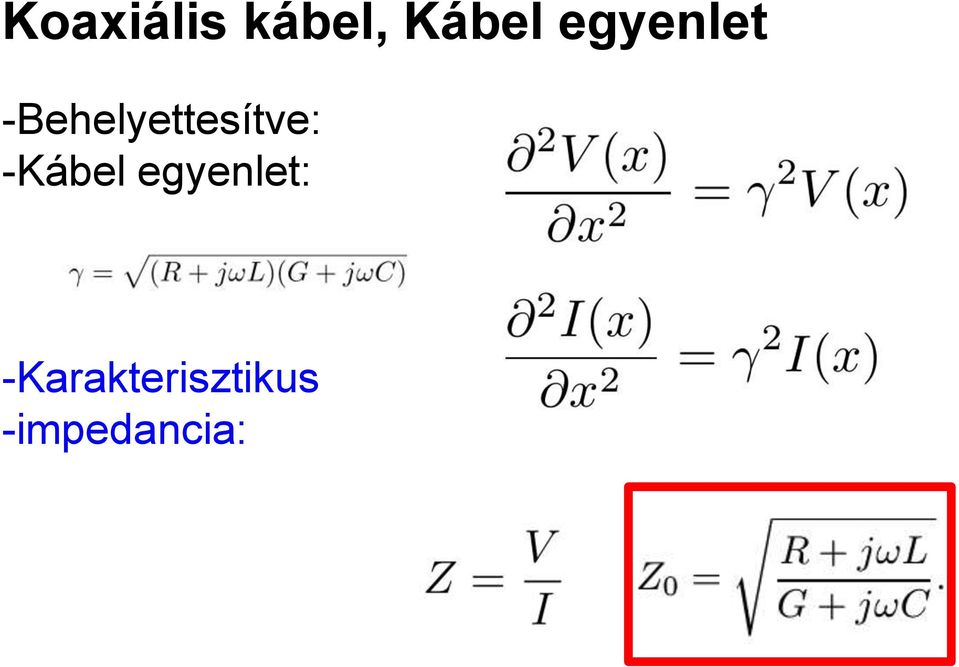

13 Koaxiális kábel, Kábel egyenlet -Behelyettesítve: -Kábel egyenlet: -Karakterisztikus -impedancia:
14 Koaxiális kábel, Áramkör illesztése -Illesztési pont bal végtelenből érkező hullám visszaverődő, és továbbhaladó komponensek -Mérleg egyenletek: -Z-vel V-t I-re írjuk -A két I-s egyenletből:
15 Koaxiális kábel, Impedancia illesztés -Visszaverődés, visszhang, zavar -Kábel mentén állandó impedancia kell! Karakterisztikus impedancia: -Melyik tag, mitől változhat (?)
16 Koaxiális kábel, Impedancia illesztés -Kábel lezárása impedanciában illesztett áramköri elemmel!
17 Koaxiális kábel Részletek

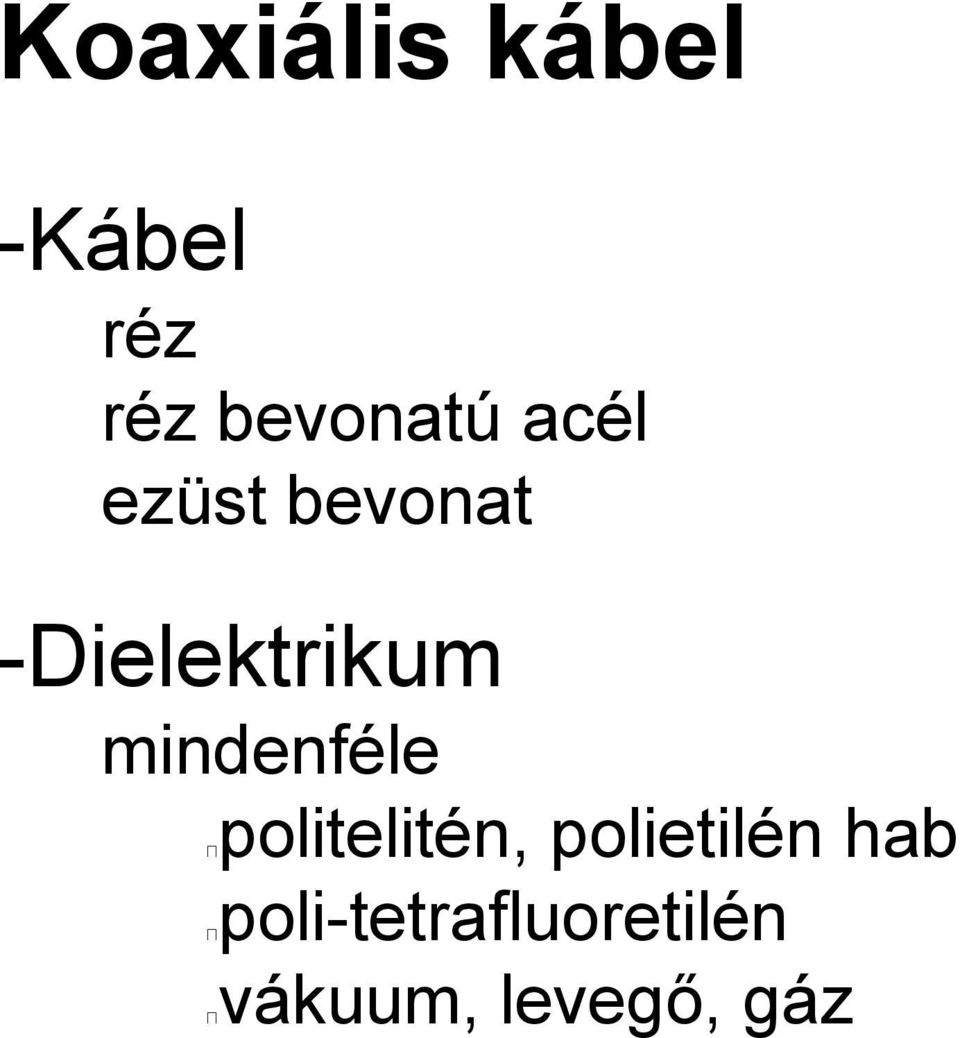

18 Koaxiális kábel -Kábel réz réz bevonatú acél ezüst bevonat -Dielektrikum mindenféle politelitén, polietilén hab poli-tetrafluoretilén vákuum, levegő, gáz
19 Koaxiális kábel, Típusok -levegő -kitámasztás kell -legbelül (?) "Coaxialcableoneandfifthofan" by Ransu at the English language Wikipedia. Licensed under CC BY-SA 3.0 via Wikimedia Commons - :Coaxialcableoneandfifthofan.jpg#medi aviewer/file:coaxialcableoneandfifthof an.jpg

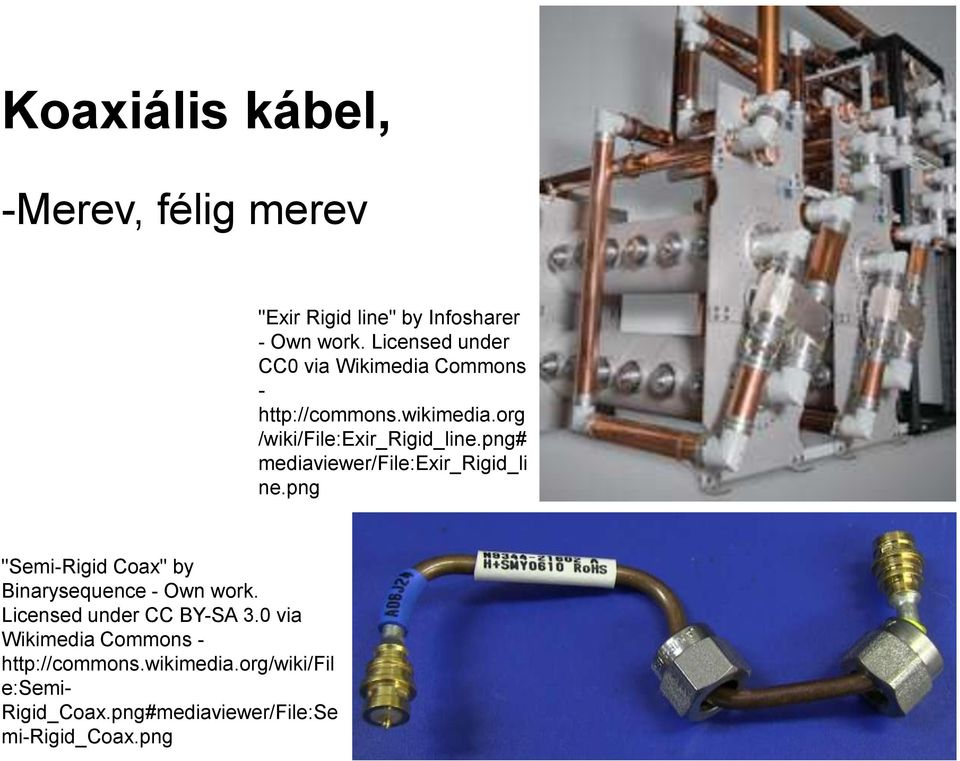

20 Koaxiális kábel, -Merev, félig merev "Exir Rigid line" by Infosharer - Own work. Licensed under CC0 via Wikimedia Commons - /wiki/file:exir_rigid_line.png# mediaviewer/file:exir_rigid_li ne.png "Semi-Rigid Coax" by Binarysequence - Own work. Licensed under CC BY-SA 3.0 via Wikimedia Commons - e:semi- Rigid_Coax.png#mediaviewer/File:Se mi-rigid_coax.png
21 Koaxiális kábel Felhasználás
22 Koaxiális kábel, felhasználás -Rádió frekvencia -Internet, kábeltévé házhoz -Hosszú táv -> optikai kábel -Ethernet -> UTP
23 Csavart érpár
24 Csavart érpár, UTP -Unshielded -Twisted -Pair -Csavar: Bell 1881 "UTP cable" by Baran Ivo - Own work. Licensed under Public Domain via Wikimedia Commons - ki/file:utp_cable.jpg#mediaview er/file:utp_cable.jpg
25 Csavart érpár, Árnyékolt -Különböző mértékben árnyékolt verziók is vannak "TwistedPair S-FTP" by Hurzelchen at the German language Wikipedia. Licensed under CC BY-SA 3.0 via Wikimedia Commons - r_s-ftp.jpg#mediaviewer/file:twistedpair_s- FTP.jpg "FTP cable3" by Baran Ivo - Own work. Licensed under Public Domain via Wikimedia Commons -
26 Csavart érpár, Árnyékolt -Különböző mértékben árnyékolt verziók is vannak "10G BASE-T x 3 cables" by Fred the Oyster. Licensed under CC BY-SA 4.0 via Wikimedia Commons - T_x_3_cables.svg
27 Csavart érpár, DM -DM, különbség mód -Ellentétes előjel, távoltér (?) közeltérben hogyan veszít energiát (?) -Különbség jel, külső hatás (?) csavarás!
28 Csavart érpár, Használat -Telefon, Ethernet, (de ezt mindenki látta már) -UTP: 100,250 MHz felső határ -Árnyélokással: GHz
29 Köszönöm a figyelmet!
