1 A Magyar Telekom FTTx (GPON) fejlesztése Tervezési, technológiai megoldások, tapasztalatok Nagy Tamás Magyar Telekom NyRt, Hálózatfejlesztési Igazgatóság

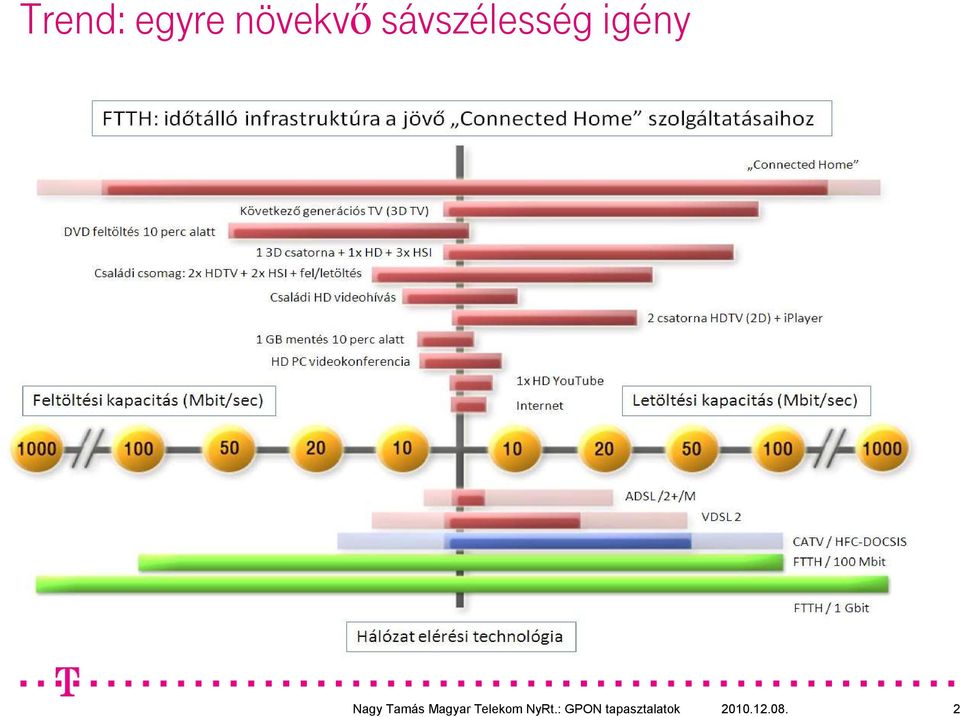

2 Trend: egyre növekvı sávszélesség igény

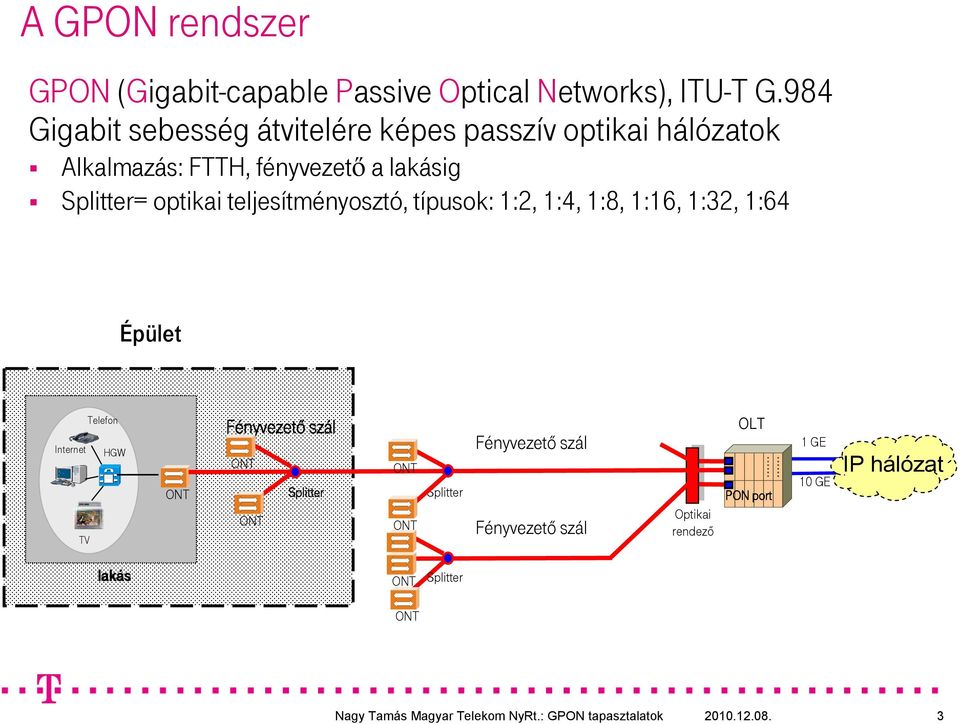

3 A GPON rendszer GPON (Gigabit-capable Passive Optical Networks), ITU-T G.984 Gigabit sebesség átvitelére képes passzív optikai hálózatok Alkalmazás: FTTH, fényvezetı a lakásig Splitter= optikai teljesítményosztó, típusok: 1:2, 1:4, 1:8, 1:16, 1:32, 1:64 Épület Telefon Internet HGW TV lak akás Fényvezet nyvezetı szál Splitter Splitter Splitter Fényvezetı szál Fényvezetı szál Optikai rendezı OLT PON port 1 GE 10 GE IP hálózat

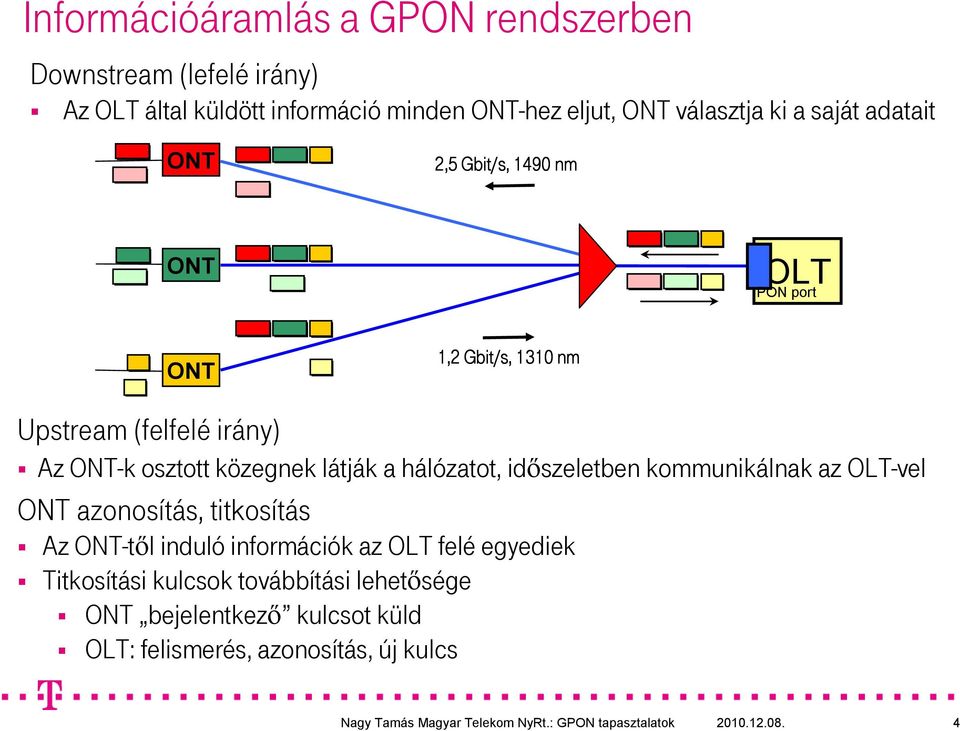

4 Információáramlás a GPON rendszerben Downstream (lefelé irány) Az OLT által küldött információ minden -hez eljut, választja ki a saját adatait 2,5 Gbit it/s, nm OLT PON port 1,2 Gbit it/s, 1310 nm Upstream (felfelé irány) Az -k osztott közegnek látják a hálózatot, idıszeletben kommunikálnak az OLT-vel azonosítás, titkosítás Az -tıl induló információk az OLT felé egyediek Titkosítási kulcsok továbbítási lehetısége bejelentkezı kulcsot küld OLT: felismerés, azonosítás, új kulcs

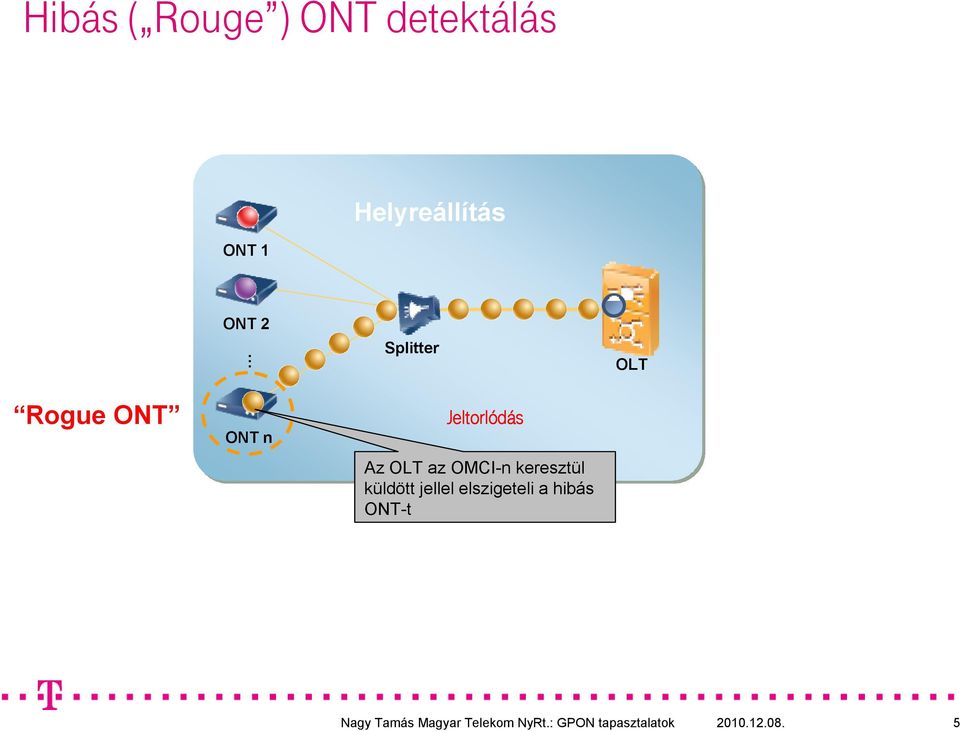

5 Hibás ( Rouge ) detektálás 1 Helyreállítás 2 Splitter OLT Rogue n Jeltorlódás Az OLT az OMCI-n keresztül küldött jellel elszigeteli a hibás -t

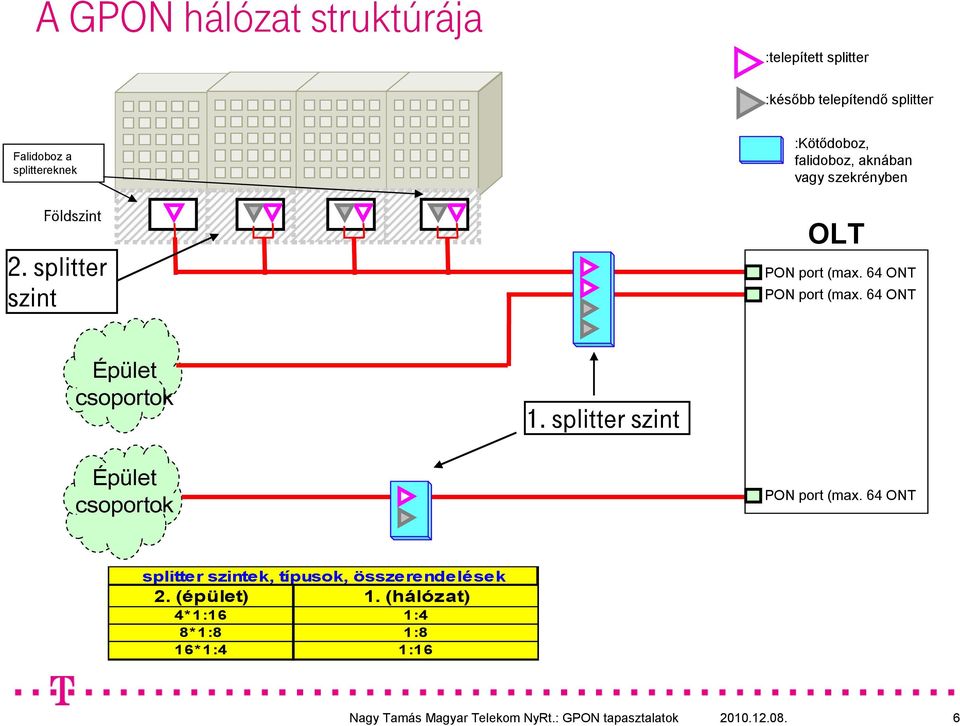

6 A GPON hálózat struktúrája :telepített splitter :késıbb telepítendı splitter Falidoboz a splittereknek Földszint 2. splitter szint :Kötıdoboz, falidoboz, aknában vagy szekrényben OLT PON port (max. 64 PON port (max. 64 Épület csoportok 1. splitter szint Épület csoportok PON port (max. 64 splitter szintek, típusok, összerendelések 2. (épület) 1. (hálózat) 4*1:16 1:4 8*1:8 1:8 16*1:4 1:

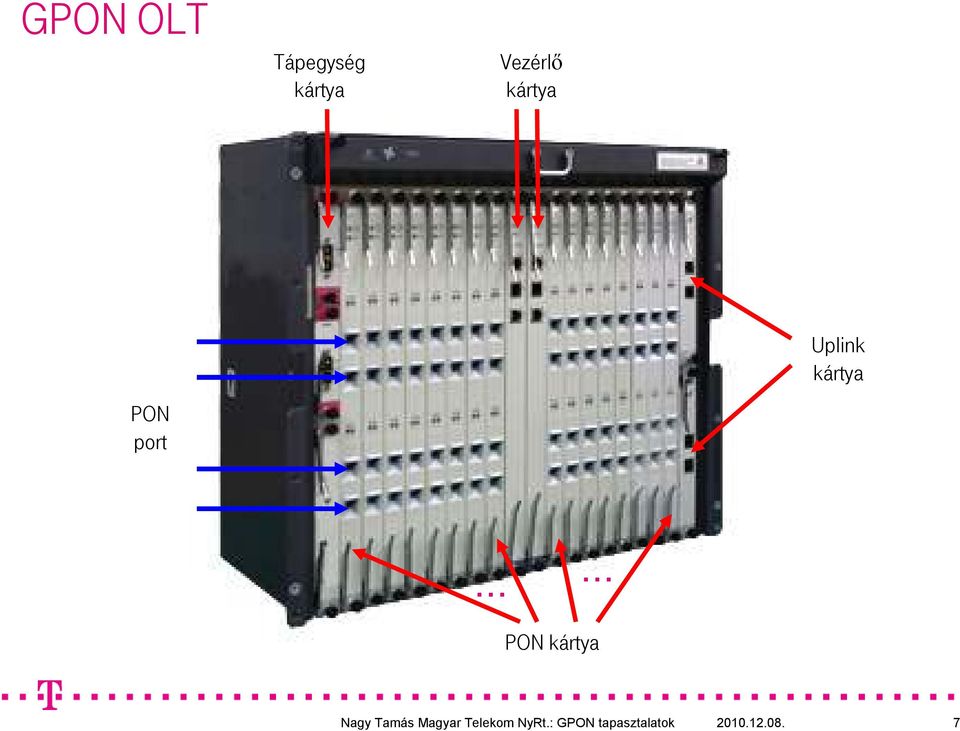

7 GPON OLT Tápegység kártya Vezérlı kártya Uplink kártya PON port PON kártya

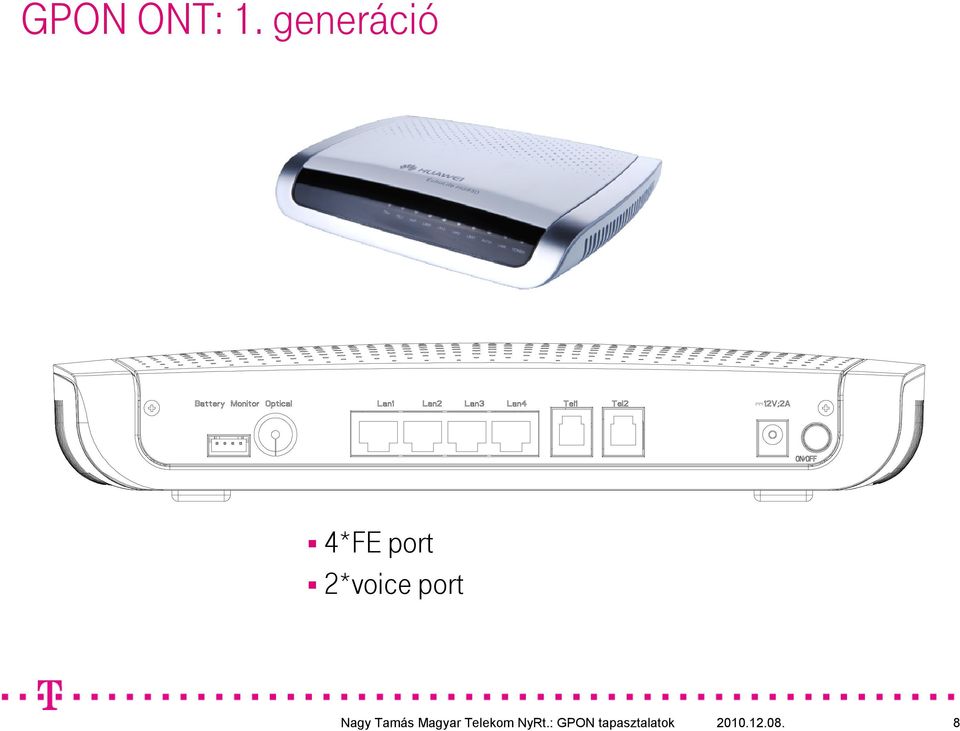

8 GPON : 1. generáció 4*FE port 2*voice port

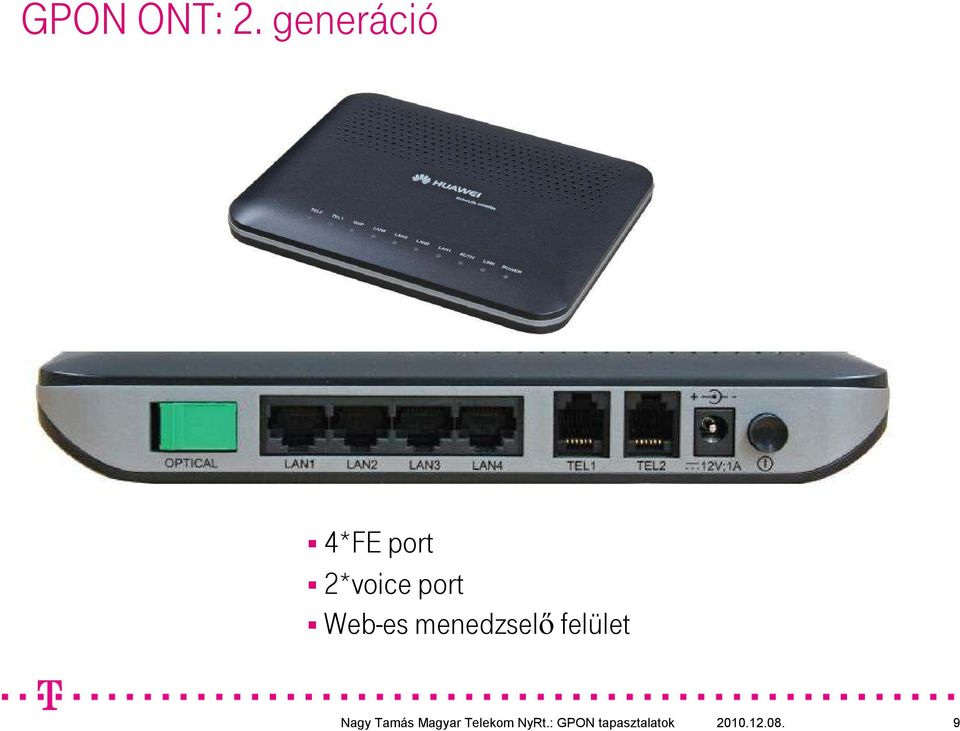

9 GPON : 2. generáció 4*FE port 2*voice port Web-es menedzselı felület

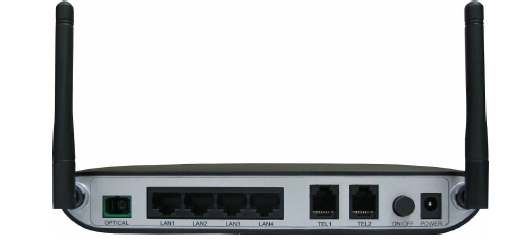

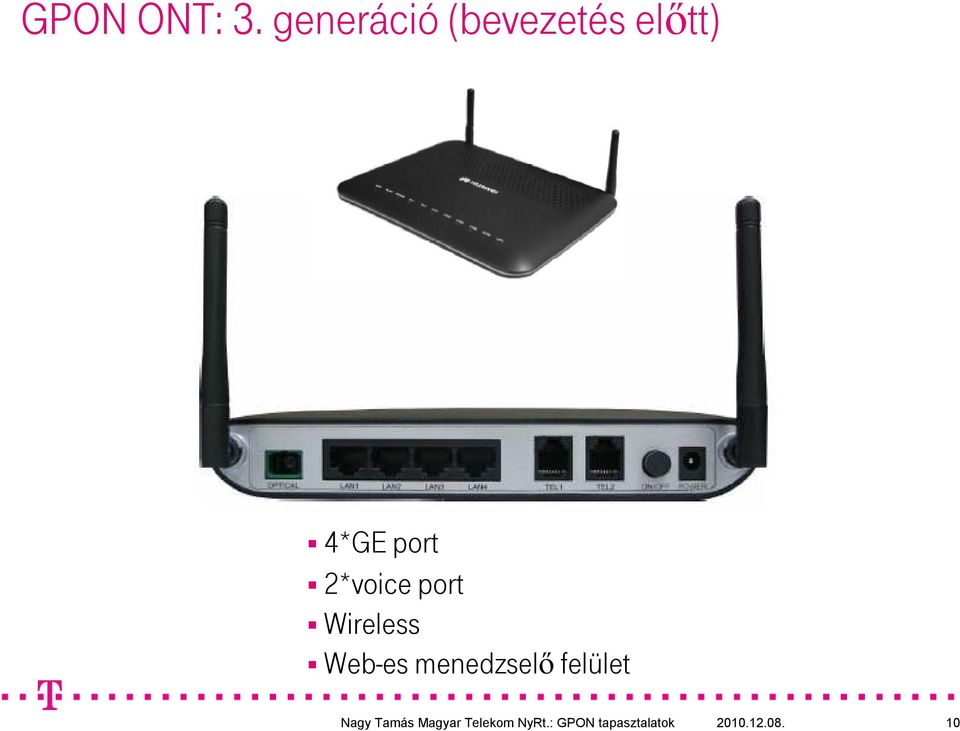

10 GPON : 3. generáció (bevezetés elıtt) 4*GE port 2*voice port Wireless Web-es menedzselı felület

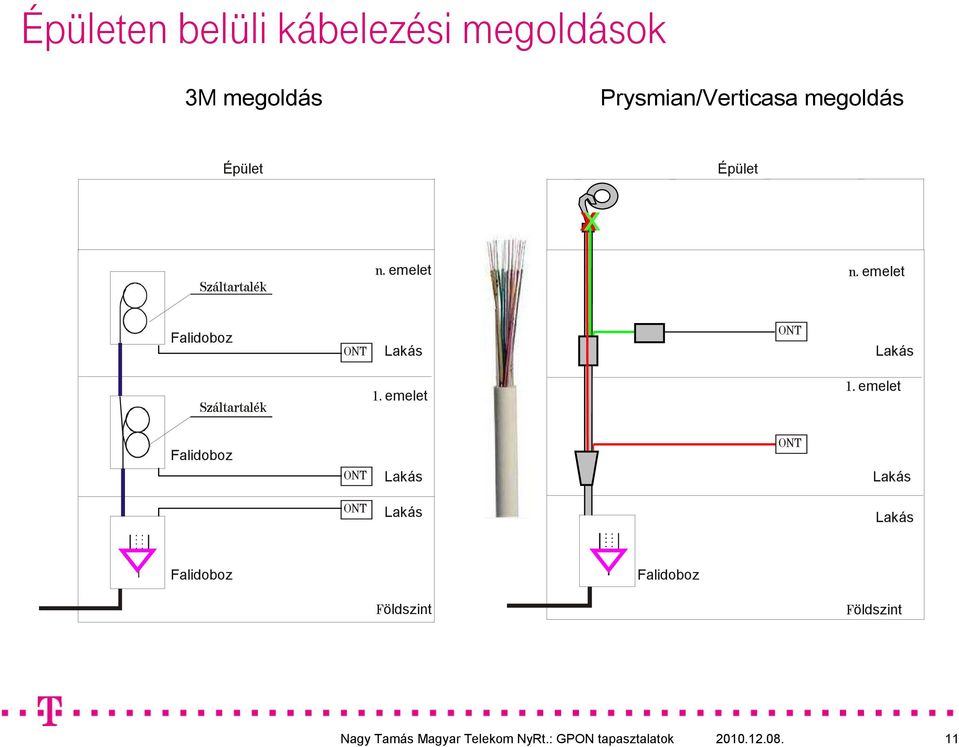

11 Épületen belüli kábelezési megoldások 3M megoldás Prysmian/Verticasa megoldás Épület Épület x Száltartalék n. emelet n. emelet Falidoboz Lakás Lakás Száltartalék 1. emelet 1. emelet Falidoboz Lakás Lakás Lakás Lakás Falidoboz Falidoboz Földszint Földszint

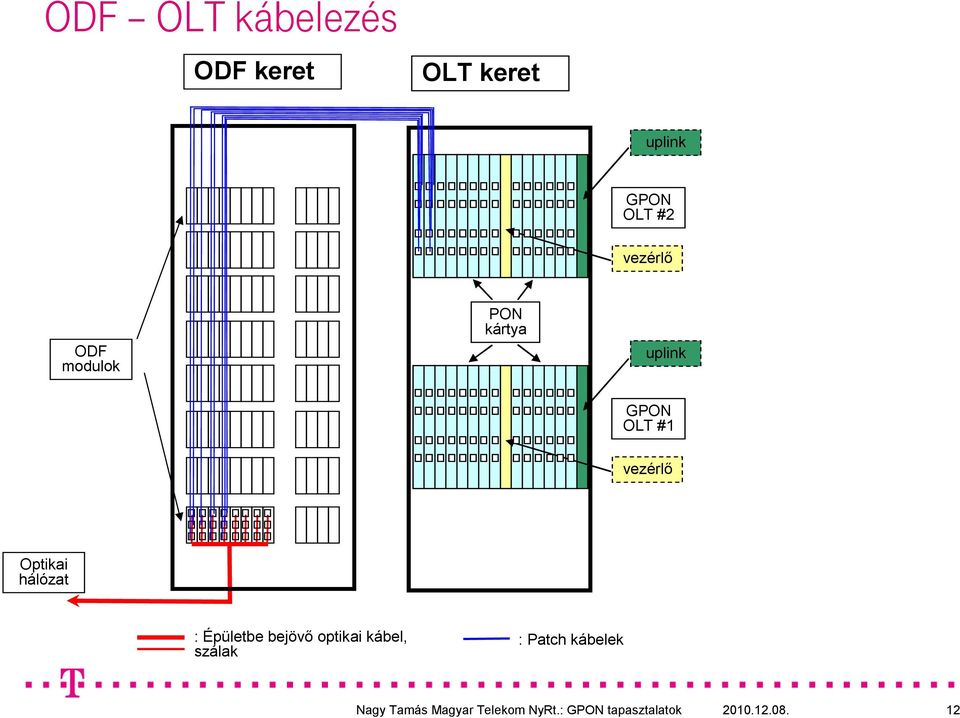

12 ODF OLT kábelezés ODF keret OLT keret uplink GPON OLT #2 vezérlı ODF modulok PON kártya uplink GPON OLT #1 vezérlı Optikai hálózat : Épületbe bejövı optikai kábel, szálak : Patch kábelek

13 GPON optikai teljesítménymérleg Maximálisan elviselhetı optikai csillapítás: P TX P RX Tartalék [db] Csillapítás források: Fényvezetıszál 0,39 db@1310 nm; 0,23 db@ 1490nm Splitterek, optikai osztók/csatolók Kötések (hegesztett, mechanikus) 0,03 db; 0,5 db Optikai csatlakozók 0,3 db 2 db Tartalék Csillapításmérleg /osztályok: 1x16: 13,8 db 1x32: 17,4 db 1x64: 20,1 db Class A: 20 db Class B: 25 db Class B+: 28 db Class C+: 32 db Áthidalható távolság: km (1x64, Class B+) 20 km (1x64,Class C+)

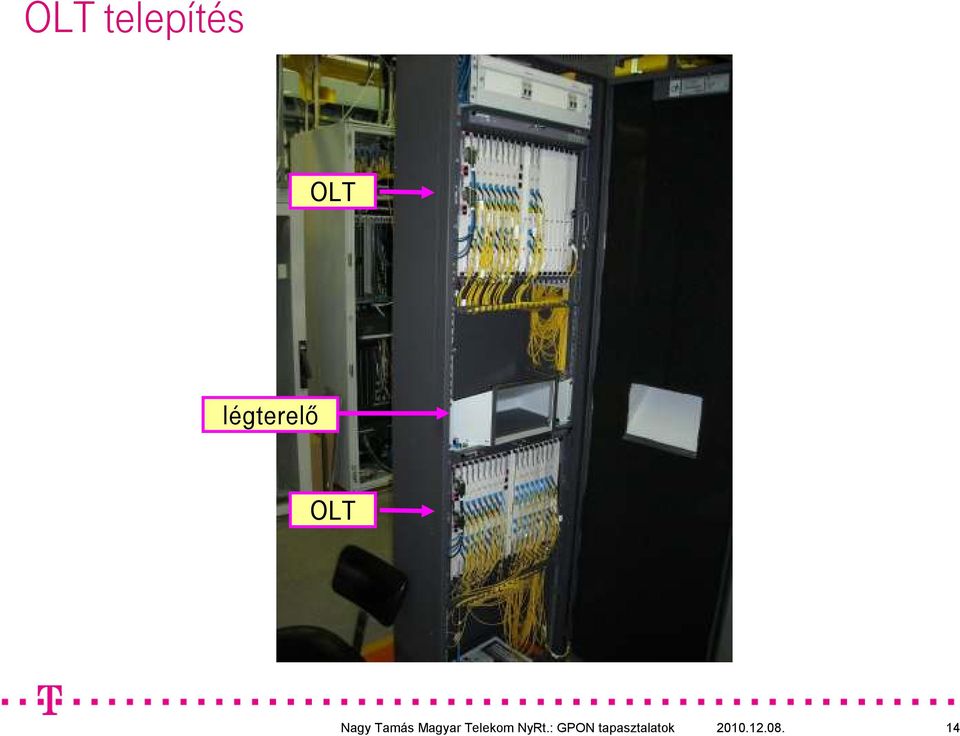

14 OLT telepítés OLT légterelı OLT

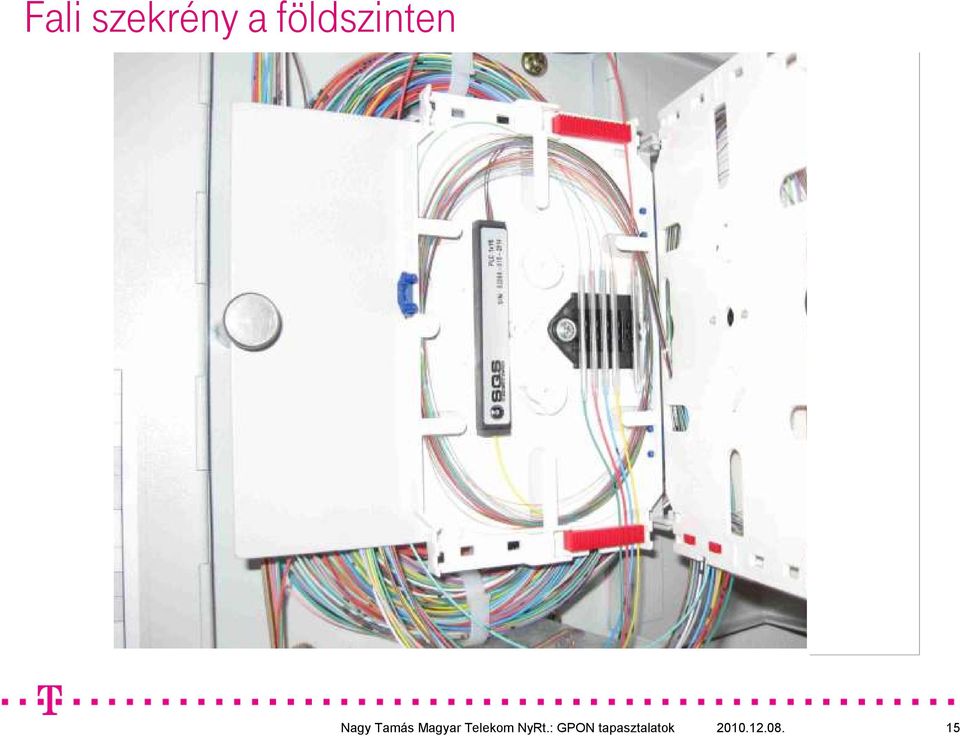

15 Fali szekrény a földszinten

16 Emeleti elosztó doboz

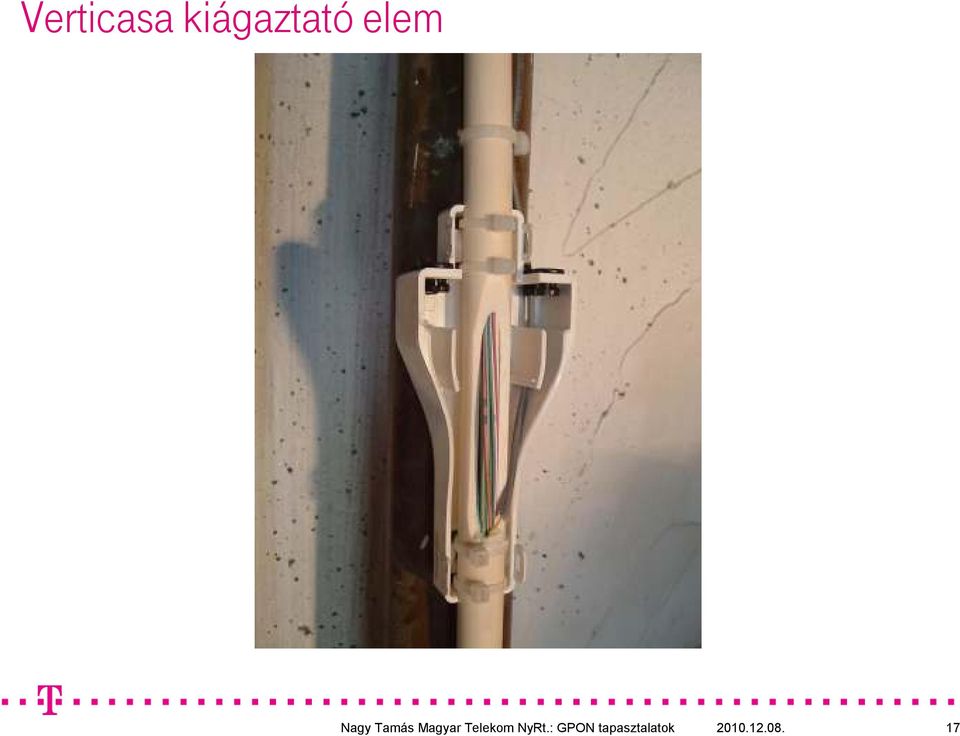

17 Verticasa kiágaztató elem

18 Verticasa lezáró elem

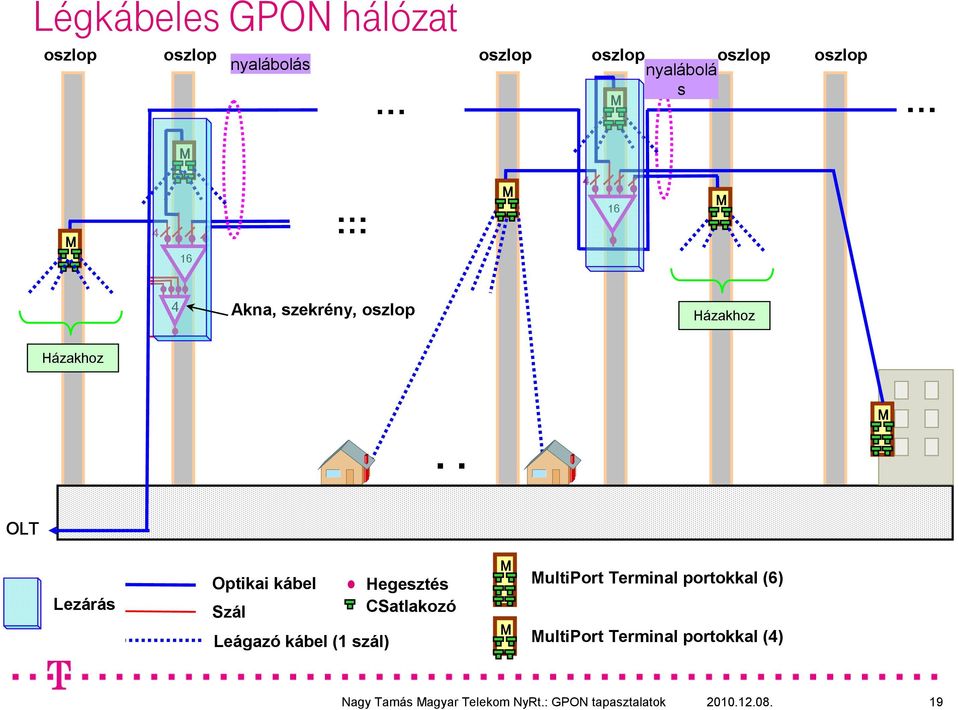

19 Légkábeles GPON hálózat oszlop oszlop nyalábolás oszlop oszlop oszlop nyalábolá oszlop s... M... M M M 4 16 M 4 Akna, szekrény, oszlop Házakhoz Házakhoz.. M OLT Lezárás Optikai kábel Hegesztés Szál CSatlakozó Leágazó kábel (1 szál) M MultiPort Terminal portokkal (6) M MultiPort Terminal portokkal (4)

20 MPT: MultiPort Terminal

21 Lezárás (splitterrel, csatlakozóval, MPT)

22 U profil elhelyezés az oszlopon

23 Kötéslezárás elhelyezés az oszlopon ( szemmagasság )

24 A MT GPON szolgáltatási platformja 2010-ben HD képesség IPTV 1, 2, 3 STB Interaktivitás Értéknövelt szolgáltatás: VoD Internet + hang Új Internet csomagok (letöltés): 5, 15, 25, 50, 80 Mbit/s 2:1 down-/upstream arány PSTN-el egyenértékő VoIP
