1 Az újgenerációs hozzáférési hálózatok és a szabályozás dr. Bartolits István osztályvezető Műszaki és Technológiai Elemző Osztály HTE INFOKOM 2010, Siófok 2010 október 27.

2 Áttekintés Szélessávú hozzáférések elterjedtsége Az újgenerációs hozzáférési hálózatok fogalma Az NGA szabályozási kérdései Az ERG, a BEREC és az Európai Bizottság dokumentumai Új fogalmak az NGA szabályozásban HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 2

3 Hozzáférési hálózatok régen a középkorban New York, Broadway 1890 HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 3

4 Szélessávú hozzáférések elterjedése a világon 600 Darabszám (millió) Szélessávú hozzáférés, as adatok Forrás: Point Topic HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 4

5 350 A szélessávú hozzáférések technológiai megoszlása 300 Darabszám (millió) DSL Kábel FTTx Vez. nélkül (06.30-i állapot) Forrás: Point Topic HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 5

6 A szélessávú hozzáférések technológiai megoszlása i állapot (millió db): 65,658 13,19% 8,34 1,68% 3,702 0,74% 320,05 64,31% 99,915 20,08% Forrás: Point Topic DSL Kábel FTTx Vezeték nélküli Egyéb/n.a. HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 6

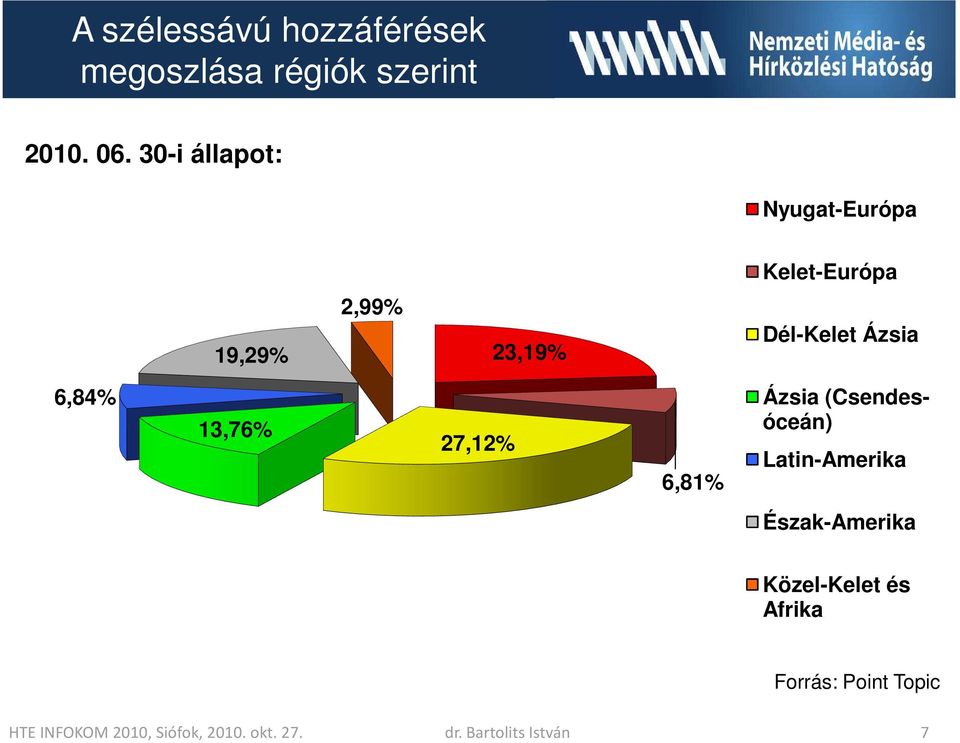

7 A szélessávú hozzáférések megoszlása régiók szerint i állapot: Nyugat-Európa Kelet-Európa 19,29% 2,99% 23,19% Dél-Kelet Ázsia 6,84% 13,76% 27,12% 6,81% Ázsia (Csendesóceán) Latin-Amerika Észak-Amerika Közel-Kelet és Afrika Forrás: Point Topic HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 7

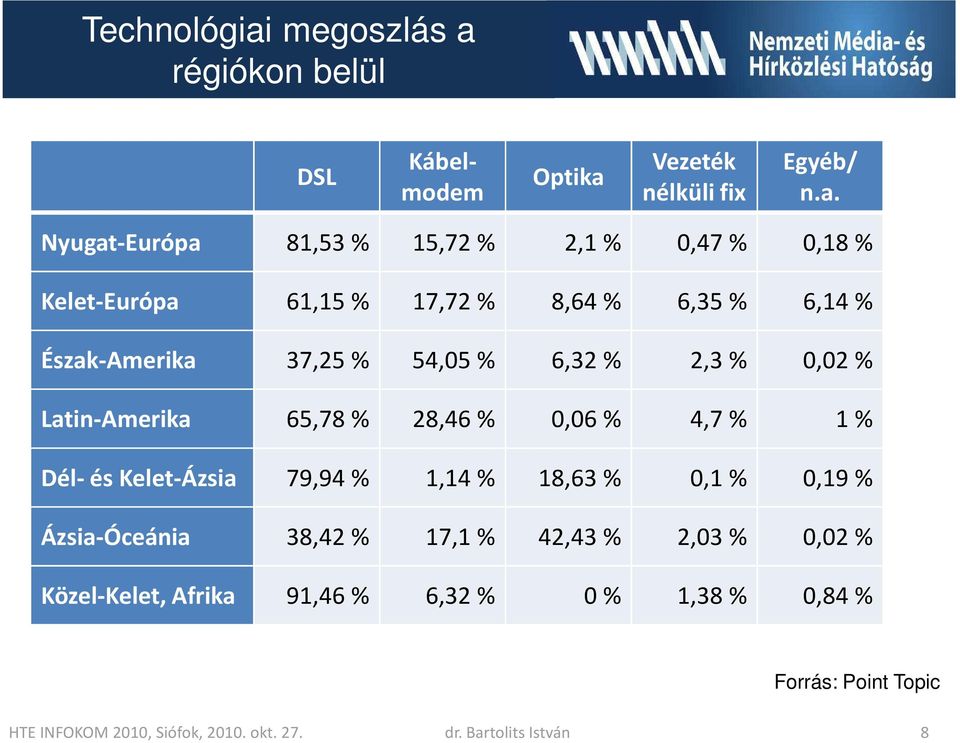

8 Technológiai megoszlás a régiókon belül DSL Kábelmodem Optika Vezeték nélküli fix Egyéb/ n.a. Nyugat-Európa 81,53% 15,72 % 2,1 % 0,47 % 0,18 % Kelet-Európa 61,15 % 17,72 % 8,64 % 6,35 % 6,14 % Észak-Amerika 37,25 % 54,05 % 6,32 % 2,3 % 0,02 % Latin-Amerika 65,78 % 28,46 % 0,06 % 4,7 % 1% Dél- és Kelet-Ázsia 79,94 % 1,14 % 18,63 % 0,1 % 0,19 % Ázsia-Óceánia 38,42 % 17,1 % 42,43 % 2,03 % 0,02 % Közel-Kelet, Afrika 91,46 % 6,32 % 0 % 1,38 % 0,84 % Forrás: Point Topic HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 8

9 Az újgenerációs hozzáférési hálózat (NGA) fogalma Az NGN (Next Generation Network) hozzáférési hálózata (NGA Next Generation Access) A fogalom értelmezése a műszaki világban: Az NGN rendszerhez tartozó hozzáférési hálózat ITU-T Y ajánlás ETSI TISPAN TR , ETSI TISPAN ES szabvány A fogalom értelmezése a szabályozás világában: Jellemzően részben vagy egészben fényvezető szálas technológiát alkalmazó újgenerációs szélessávú hozzáférési hálózat. Az NGA hálózaton a hagyományos réz alapú hozzáféréshez képest lényegesen jobb minőségű, szélessávú hozzáférési szolgáltatás nyújtható a sávszélesség tekintetében. A legtöbb esetben az NGA hálózatok a meglévő hagyományos (sodrott réz érpár illetve koaxiális ) hálózatok korszerűsítésének az eredményei. HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 9

10 A hagyományos előfizetői hurok Utcai elosztó Réz érpár m Réz érpár Réz érpár (törzsben) 1-5 km MDF/ DSLAM Helyi hurok MDF Main Distribution Frame DSLAM DSL Access Multiplexer Réz érpár/ szál/ HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 10

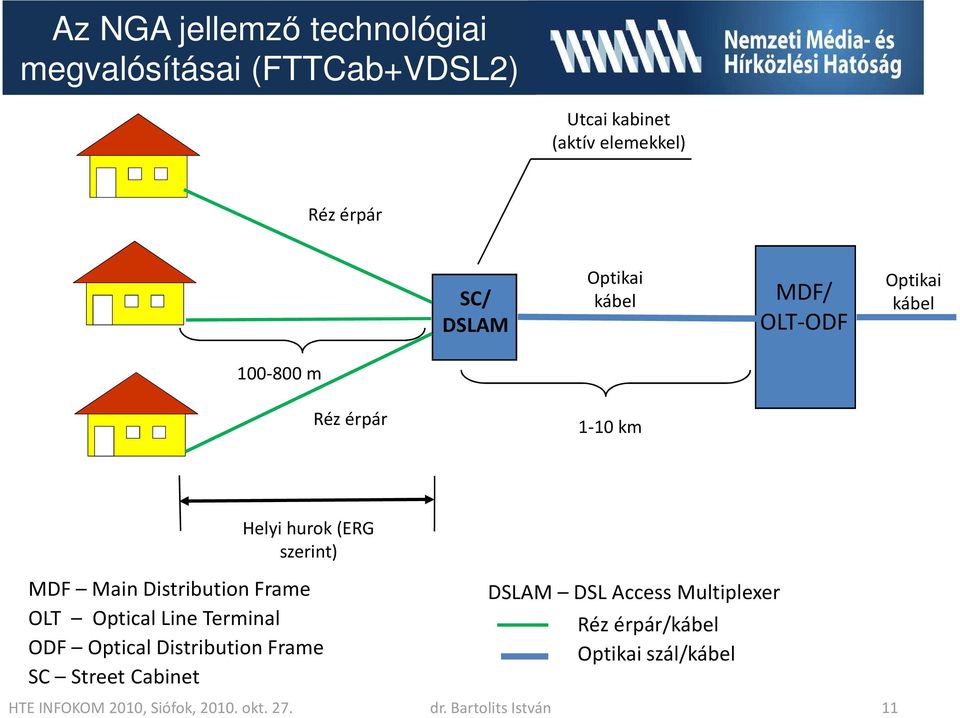

11 Az NGA jellemző technológiai megvalósításai (FTTCab+VDSL2) Utcai kabinet (aktív elemekkel) Réz érpár SC/ DSLAM MDF/ OLT-ODF m Réz érpár 1-10 km Helyi hurok(erg szerint) MDF Main Distribution Frame OLT Optical Line Terminal ODF Optical Distribution Frame SC Street Cabinet DSLAM DSL Access Multiplexer Réz érpár/ szál/ HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 11

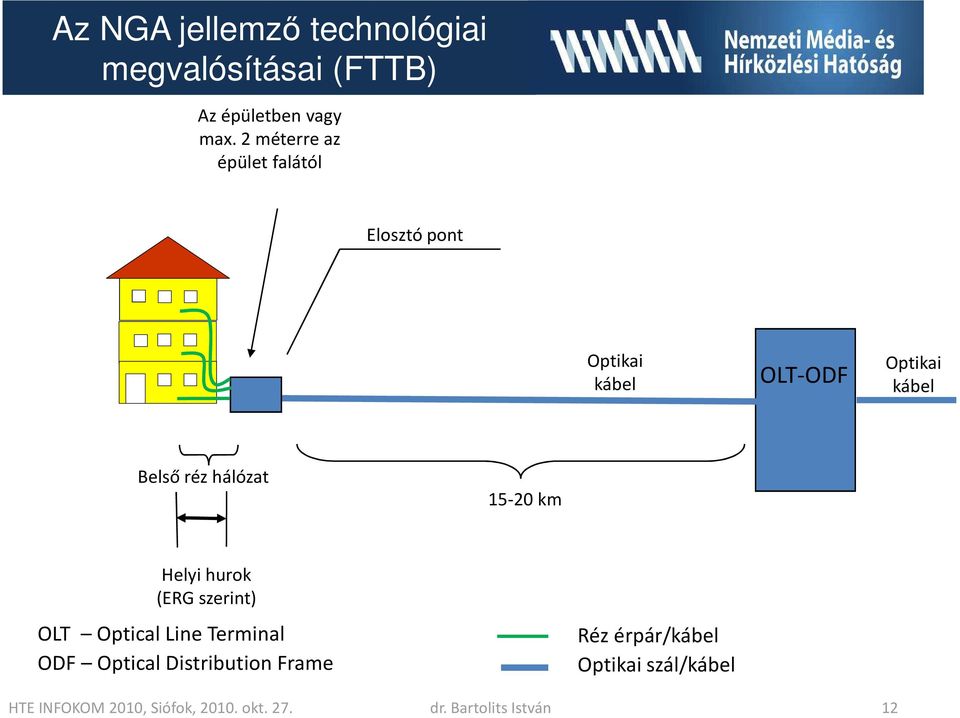

12 Az NGA jellemző technológiai megvalósításai (FTTB) Az épületben vagy max. 2 méterre az épület falától Elosztó pont OLT-ODF Belső réz hálózat km Helyi hurok (ERG szerint) OLT Optical Line Terminal ODF Optical Distribution Frame Réz érpár/ szál/ HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 12

13 Az NGA jellemző technológiai megvalósításai (FTTH P2P) ONT ONT OLT -ODF Helyi hurok (ERG szerint) ONT szál/ ODF Optical Distribution Frame OLT Optical Line Terminal ONT OpticalNetwork Terminal HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 13

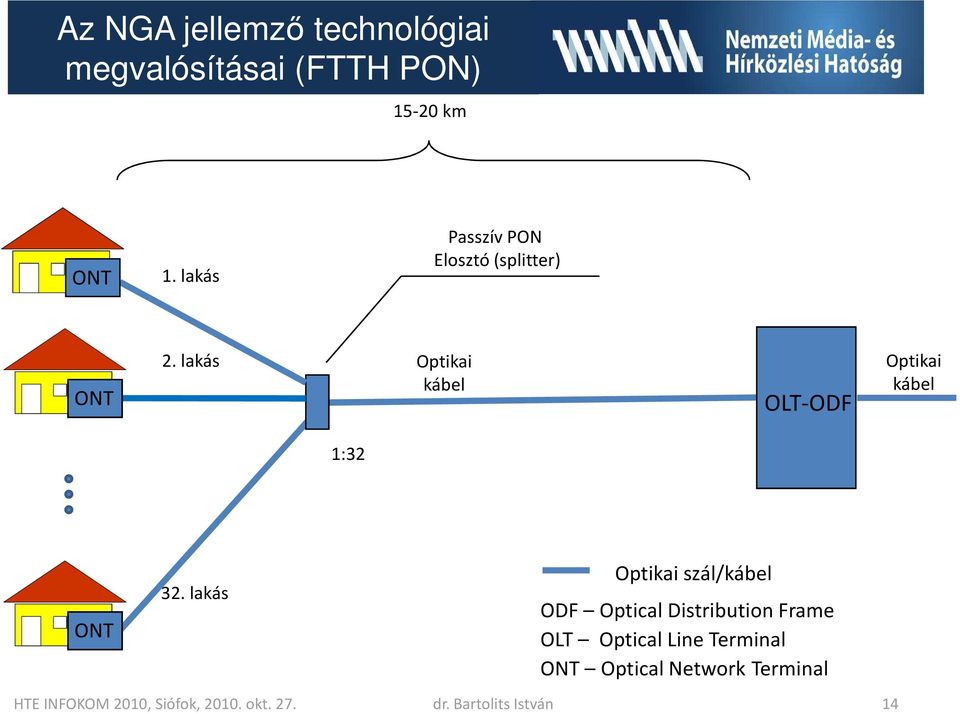

14 Az NGA jellemző technológiai megvalósításai (FTTH PON) km ONT 1. lakás Passzív PON Elosztó (splitter) ONT 2. lakás OLT-ODF 1:32 ONT 32. lakás szál/ ODF Optical Distribution Frame OLT Optical Line Terminal ONT Optical Network Terminal HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 14

15 Az NGA által felvetett szabályozási problémák A hagyományos hurokmegosztás csak korlátozottan használható Helyi hurok definíciója, értelmezése A helymegosztási pontok megváltozása A helyi bitfolyam hozzáférés célszerűtlenné válása Migrációs kérdések a hagyományos és az NGA hálózat között A verseny erősítésére új kötelezettségek kidolgozása HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 15

16 Szabályozási problémák I. Hagyományos helyi hurok Utcai elosztó Réz érpár Réz érpár (törzsben) MDF/ DSLAM m Réz érpár 1-5 km Helymegosztás MDF Main Distribution Frame DSLAM DSL Access Multiplexer Helyi hurok Réz érpár/ szál/ Hurokmegosztás, helyi bitfolyam hozzáférés helyszíne HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 16

17 Szabályozási problémák II. (FTTCab+VDSL2) Utcai kabinet (aktív elemekkel) Réz érpár SC/ DSLAM MDF/ OLT-ODF m Réz érpár Helymegosztás 1-10 km Helyi hurok(erg szerint) több helyszín (10-40) egy helyszín MDF Main Distribution Frame OLT Optical Line Terminal ODF Optical Distribution Frame SC Street Cabinet DSLAM DSL Access Multiplexer Réz érpár/ szál/ HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 17

18 Szabályozási problémák III. (FTTB) Az épületben vagy max. 2 méterre az épület falától Elosztó pont OLT-ODF Belső réz hálózat Helymegosztás km Helyi hurok (ERG szerint) OLT Optical Line Terminal ODF Optical Distribution Frame sok helyszín (50-500) Réz érpár/ szál/ egy helyszín HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 18

19 Szabályozási problémák IV. (FTTH P2P) ONT ONT OLT -ODF Helyi hurok (ERG szerint) Helymegosztás ONT szál/ ODF Optical Distribution Frame OLT Optical Line Terminal ONT OpticalNetwork Terminal HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 19

20 Szabályozási problémák V. (FTTH PON) km ONT 1. lakás Passzív PON Elosztó (splitter) ONT 2. lakás OLT -ODF 1:32 ONT 32. lakás szál/ ODF Optical Distribution Frame OLT Optical Line Terminal ONT Optical Network Terminal HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 20

21 Az ERG, a BEREC és az EB szabályozási dokumentumai június: ERG nemzetközi nyilvános meghallgatás (Brüsszel) május: Nyilvános konzultáció egy előzetes ERG dokumentum alapján november: ERG Opinion on Regulatory Principles of Next Generation Access ERG (07) 16 Rev november: Az EB első tervezete az NGA ajánlásról június: Report on Next Generation Access Economic Analysis and Regulatory Principles ERG (09) július: Az EB átdolgozott NGA tervezete nyilvános konzultáción március: Next Generation Access Implementation Issues and Wholesale Products BoR (10) szept.: Az EB ajánlása az NGA-ra: Commission Recommendation of 20/09/2010 on regulated access to Next Generation Access Networks (NGA) Brussels, 20/09/2010 C(2010) 6223 HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 21

22 Az EB NGA ajánlásának alapvető pontjai Konzisztens elemzés a szélessávú piacokon, azaz 4. és 5. piac együttes vizsgálata Kötelezések az alépítmény infrastruktúra átengedésére Többletszál-telepítési kötelezettség az előfizetői szakaszon Felhordó hálózati kötelezettségek Új kisker termék bevezetése előtt legalább 6 hónappal nagyker ajánlat nyilvánosságra hozása Átmeneti időszak a migráció tekintetében (öt év) Beruházási kockázat figyelembe vétele, de kiterjedt költségalapú árazás Új fogalmi rendszer az újgenerációs hozzáférések tekintetében HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 22

23 Fogalmi keretek Az NGA ajánlás eredeti fogalmai NGA loop Terminating segment Feeder segment Backhaul network Core network Metropolitan Point of Presence Distribution point Next Generation Access Network Backhaul network Core Network HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 23

24 Fogalmi keretek Az NGA ajánlás eredeti fogalmai Next Generation Access (NGA) networks (NGAs) mean wired access networks which consist wholly or in part of optical elements and which are capable of delivering broadband access services with enhanced characteristics (such as higher throughput) as compared to those provided over already existing copper networks. In most cases NGAs are the result of an upgrade of an already existing copper or coaxial access network. Metropolitan Point of Presence (MPoP) means the point of inter-connection between the access and core networks of an NGA operator. It is equivalent to the Main Distribution Frame (MDF) in the case of the copper access network. All NGA subscribers connections in a given area (usually a town or part of a town) are centralised to the MPoP on an Optical Distribution Frame (ODF). From the ODF, NGA loops are connected to the core network equipment of the NGA operator or of other operators, possibly via intermediate backhaul links where equipment is not co-located in the MPoP. Distribution point means an intermediary node in an NGA network from where one or several fibre coming from the MPoP (the feeder segment) are split and distributed to connect to end-users premises (the terminating or drop segment). A distribution point generally serves several buildings or houses. It can be located either at the base of a building (in case of multi-dwelling units), or in the street. A distribution point hosts a distribution frame mutualising the drop cables, and possibly un-powered equipment such as optical splitters. Terminating segment means the segment of an NGA access network which connects an enduser s premises to the first distribution point. The terminating segment thus includes vertical in-building wiring and possibly horizontal wiring up to an optical splitter located in a building s basement or a nearby manhole. HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 24

25 Fogalmi keretek Az NGA ajánlás adaptált fogalmai Újgenerációs hozzáférési hurok Előfizetői szakasz Közös szakasz Felhordó hálózat Gerinchálózat Hozzáférési aggregációs pont Előfizetői aggregációs pont Újgenerációs hozzáférési hálózat (NGA hálózat) Felhordó hálózat Gerinchálózat HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 25

26 Fogalmi keretek Az NGA ajánlás adaptált fogalmai NGA (Next Generation Access) hálózat: Újgenerációs hozzáférési hálózat. Az EU meghatározása szerint jellemzően részben vagy egészben fényvezető szálas technológiát alkalmazó vezetékes hozzáférési hálózat. Az NGA hálózaton a hagyományos réz alapú hozzáféréshez képest lényegesen jobb minőségű, szélessávú hozzáférési szolgáltatás nyújtható a sávszélesség tekintetében. A legtöbb esetben az NGA hálózatok a meglévő hagyományos (sodrott réz érpár illetve koaxiális ) hálózatok korszerűsítésének az eredményei. Hozzáférési aggregációs pont: a hagyományos helyi hurkokat illetve az újgenerációs hozzáférési hurkokat aggregáló pont. A hagyományos réz érpárak esetében ez megegyezik azzal a ponttal, ahol a telefonközpont fő rendezője (MDF) is található. Az újgenerációs hozzáférési hurkok esetében a hozzáférési aggregációs pont a hozzáférések optikai szakaszát végződtető OLT-nél (Optical Line Terminal ) és a hozzá tartozó ODF-nél (Optical Distribution Frame) található. A hozzáférési aggregációs pont közvetlenül vagy felhordó hálózaton keresztül csatlakozik a szolgáltatást nyújtó szolgáltató gerinchálózatához. Újgenerációs hozzáférési hurok: az NGA hálózatban az előfizetői hozzáférési pontot a hozzáférési aggregációs pontban elhelyezkedő optikai rendezővel (ODF) összekötő hálózati szakasz. HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 26

27 Fogalmi keretek Az NGA ajánlás adaptált fogalmai Előfizetői aggregációs pont az újgenerációs hozzáférési hurok azon, az adott előfizetőhöz legközelebbi pontja, ahol a hozzáférési aggregációs pontból kiinduló, több előfizetőt ellátó szakasz (közös szakasz) szétválik az egyedi előfizetőket ellátó szakaszokra (előfizetői szakasz). Pont-pont felépítésű hozzáférési hálózat esetében az előfizetői aggregációs pont megegyezik a hozzáférési aggregációs ponttal. Előfizetői szakasz az újgenerációs hozzáférési hurok azon része, mely csak és kizárólag egyetlen előfizető ellátására szolgál. Az előfizetői hozzáférési ponttól az előfizetői aggregációs pontig tart. Közös szakasz az újgenerációs hozzáférési hurok azon része, amely egynél több előfizető ellátására szolgál, de ahol még nem történt meg a hozzáférési hálózati aggregáció. A közös szakasz az előfizetői aggregációs ponttól a hozzáférési aggregációs pontig tart. A pont-pont FTTH hálózat esetében az előfizetői aggregációs pont és a hozzáférési aggregációs pont azonos, ebben az esetben tehát közös szakasz nem értelmezhető. HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 27

28 Fogalmi értelmezés FTTCab+VDSL2 esetén Újgenerációs hozzáférési hurok Közeli bitfolyam hozzáférés Előfizetői szakasz Közös szakasz Felhordó hálózat Gerinchálózat DSL DSL Réz érpár SC/ DSLAM Helyi bitfolyam hozzáférés Helyi központ OLT/ ODF DSL Réz érpár Utcai kabinet aktív elemekkel Újgenerációs hozzáférési hálózat (NGA hálózat) Felhordó hálózat Gerinchálózat HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 28

29 Fogalmi értelmezés FTTB esetén Újgenerációs hozzáférési hurok Közeli bitfolyam hozzáférés Előfizetői szakasz Közös szakasz Felhordó hálózat Gerinchálózat DSL/L AN DSL/L AN DSL/L AN Helyi bitfolyam hozzáférés Helyi központ OLT/ ODF Belső hálózat (réz érpár vagy UTP) DSLAM vagy Ethernet switch Újgenerációs hozzáférési hálózat (NGA hálózat) Felhordó hálózat Gerinchálózat HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 29

30 Fogalmi értelmezés FTTH PON esetén Újgenerációs hozzáférési hurok Közeli bitfolyam hozzáférés Előfizetői szakasz Közös szakasz Felhordó hálózat Gerinchálózat ONT ONT 1. lakás 2. lakás Helyi központ OLT/ ODF ONT 32. lakás 1:32 Passzív PON elosztó (Splitter) Újgenerációs hozzáférési hálózat (NGA hálózat) Felhordó hálózat Gerinchálózat HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 30

31 Fogalmi értelmezés HFC TV hálózat esetén Újgenerációs hozzáférési hurok Közeli bitfolyam hozzáférés Előfizetői szakasz Közös szakasz Felhordó hálózat Gerinchálózat CM Elosztó erősítő (csillagpont) CM CM Koaxiális ONU (Fejállomás) CMTS CM Koaxiális CM Újgenerációs hozzáférési hálózat (NGA hálózat) Felhordó hálózat Gerinchálózat HTE INFOKOM 2010, Siófok, okt. 27. dr. Bartolits István 31
