1 SZIPorkázó technológiák SZIPorkázó optikai hálózatok telepítési és átadás-átvételi mérései Kolozs Csaba EQUICOM Méréstechnikai Kft.

2 Főleg száloptikai hálózatok épülnek GINOP technológia megoszlás 90% 80% 70% 60% 50% 40% 87% 30% 20% 10% 0% 6% 6% 1% FTTH P2P/P2MP HFC DOCSIS FTTC VDSL ah WiFi Technológiák

3 Szabványos és GINOP mérések G Mérési módszerek SM szálakra GINOP Átadás-átvételi vizsgálatok OLTS/ORL mérés 1310/1550nm-en GPON esetén 1490nm, L sáv esetén 1625nm OTDR mérés 1310/1550nm-en L sáv és GPON esetén 1625 & szűrt 1625nm OLTS/ORL mérés 1310/1490nm-en OTDR mérés 1310/1490nm-en 1650nm (1625nm) makro hajlításhoz Optikai jelszintek előfizetői pontokon

4 OLTS/ORL mérések 1. ODF PON osztály Csillapítás (db) Min Max ITU-T Rec. A B ITU ajánlás Max. ORL (db) (a teljes linkre) B C C G G

5 OLTS/ORL mérések 2. OLTS mérés: 1310/1490 nm ORL mérés: 1310/1490 nm OLTS/ORL mérése RF overlay esetén: 1550 nm! akár +23dBm kimenet Miért kell minimalizálni az ORL-t? Lézer adó kimeneti szintjének erős váltakozása/ingadozása, kisebb MTBF Interferenciák a vételi oldalon Torzítás, szellemkép az analóg videó jelben Nagyobb BER a digitális jelekben Sebesség csökkenés

6 Mivel mérjünk precízen ORL-t? OTDR OCWR Térbeli felbontás igen nem Pontosság ±2 db vagy több ±0,5 db Dinamika tartomány 40-50dB akár 70 db Tipikus alkalmazás Reflexiós esemény hely meghatározása és a teljes link ORL becslése Teljes link ORL vagy egy komponens reflexiójának precíz meghatározása Erőssége Reflektív esemény helyének meghatározása Könnyen értékelhető, pontos és valós idejű információt ad Gyengesége Hosszú kiértékelési idő után is csak közelítő érték Nem hibaelhárításra fejlesztették, mert a link hibás elemének behatárolása nehézkes FTTH P2P és P2MP Csak P2P szakaszokra P2P és P2MP szakaszokra is

7 ORL meghatározása OCWR méréssel 1550nm 3dB osztó 1490nm WDM osztó Detektor a kibocsátott teljesítmény méréshez 1310nm Alacsony érzékenységű detektor ORL és csillapítás méréshez

8 ORL meghatározása OCWR méréssel 1550nm 3dB osztó 1490nm WDM osztó Detektor a kibocsátott teljesítmény méréshez 1310nm Alacsony érzékenységű detektor ORL és csillapítás méréshez

9 OTDR mérések OTDR mérés: 1310/1550 nm OLT-ből egyetlen mérés az első osztóig PON optimalizált OTDR-rel egy mérés 3 helyett 1:N splitter ONT3 ONT2 ONT1 1:N splitter OLT Nagy dinamika tartomány PON optimalizálás Kis impulzus és holtzóna

10 1490 nm-es OTDR mérés nem kötelező 0.70 G.652 szál 20 Csillapítás [db/km] G.652.A, G.652.B, G.653 & G.655 optikai szálak 1310 nm G.652.C & G.652.D optikai szálak 1550 nm G.655 szál G.653 szál O-sáv E-sáv S-sáv C-sáv L-sáv Diszperzió [ps/(nm*km)] nm Hullámhossz [nm] DWDM ABLAK

11 Makro hajlítás kimérése 1550 nm 1310 nm A hullámhossz növelésével az optikai mező egyre inkább benyúlik a szál héjába szálhéj szálmag szálhéj

12 OLT bekapcsolása utáni OTDR mérések ODF OTDR Szűrt 1625 nm GPON HFC/RFoG Szűrt 1650 nm CWDM DWDM nincs szükség szétkapcsolni az ügyfelet az osztónál a méréshez egy blokkszűrő kell a bejövő jelhez (nagy izolációjú) magas szintű QoS karbantartása, zavarás nélkül a hálózaton távközlési tartományon kívüli 1625/1650nm mérő hullámhosszak

13 NGA hálózat minősítése EU NIS alapján IETF RFC 6349 TCP ThruPut BEREC (európai távközlési bizottság) által kiválasztva Legjobban ez fogja át a QoE/QoS (L4) szintek és az internet szolgáltató közti igényeket Valós TCP/IP átviteli sávszélesség tesztelés, ahogy az ügyfél látja ITU-T Y.1564 EtherSAM L2/L3 ellenőrzés hálózat minősítési mérések Több szolgáltató közti vitákhoz kiváló MEF 23.1 Ethernet szolgáltatási osztályok Küszöbértékek definíciók

14 Miért nem jó a PC-s sebesség teszt? Az olyan alkalmazás, mint a SpeedTest mindig a számítógép teljesítményére támaszkodik A mérési eredmény az alábbiaktól függ: CPU lehetőség és terhelhetőség Operációs rendszer kora és terhelése PC BUS struktúra (pl. FastEthernet port maximum 80Mb/s-ra képes) A SpeedTest nem szabványosított mérési eljárást használ gyártó specifikus Y.1564 egy szabvány az ITU-T részéről RFC 6349 egy követelmény az IETF (nemzetközi bizottság) A SpeedTest egy Layer 7 alkalmazás, nem azt adja meg számunkra, amire az ügyfélnek valójában szüksége van Y.1564 egy Layer 2/3 funkció, ami precízen azt az értéket adja meg, amire az ügyfélnek szüksége van, Throughput és késleltetés értéket nagyon precízen adja meg - szolgáltatói SLA RFC 6349 egy Layer 4 funkció, QoE tulajdonsággal, ami az ügyfél és a szolgáltató közti kompromisszumot mutatja

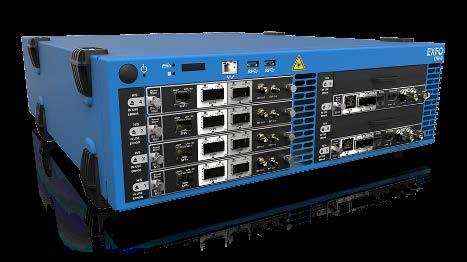

15 NGA hálózat sávszélessé mérési példa DL 1000 Mb/s akár 100Gb/s-ig UL 1000 Mb/s akár 100Gb/s-ig Internet Core Szolgáltatói hálózat Kis szolgáltató Internet Core LAN hálózat DL és UL 1Gb/s vagy 10Gb/s akár 100Gb/s-ig CPE DL 100Mb/s UL 30Mb/s CPE DL 100Mb/s UL 30Mb/s DL 100Mb/s UL 30Mb/s Public IPv4 Private IPv /24
