1 GIGászok harca Geréby Kúria Lajosmizse, 2018 Üzemeltetés során alkalmazandó mérési Horváth Róbert EQUICOM Méréstechnikai Kft.

2 Fix Grid: ITU-T G Spectral Grids for WDM Applications: CWDM wavelength grid O Band E Band S Band C Band L Band U Band CWDM csatorna 20nm csatornatávolsággal, 13nm szélességgel λ [nm] λ [nm]

3 a [db/km] G.652A és G.652B szál fajlagos csillapítása G.652C és G.652D szál fajlagos csillapítása λ [nm] Geréby Kúria Lajosmizse, 2018

4 Kell speciális CWDM mérőeszköz a szál karakterizálásához? Nem, a szál az szál, vagyis szimplán a hagyományos és szabványos karakterizálást ajánljuk, amit bármilyen más optikai szálhoz használunk: a [db/km] iolm vagy OTDR csillapítás és csatlakozások minősítéséhez Optikai szálvizsgáló mikroszkóp a csatlakozó felületek tisztán tartásához Közép kategóriájú diszperziós teszter λ [nm] Geréby Kúria Lajosmizse, 2018

5 Kell mérni a szál csillapítását minden CWDM hullámhosszon? Nem, a szál karakterisztikája jól ismert és az iolm/otdr mérés főleg a távolság, fizikai behatások, hajlítások, hibás kötések és csatlakozók minősítése miatt van szükséges. Ha a szál mérési paraméterei megfelelőek 1310 / 1550 / 1625 nm-en, akkor az szintén megfelelő lesz az összes CWDM hullámhosszon! Geréby Kúria Lajosmizse, 2018

6 Vízcsúcs gond kell szál csillapítás profil mérés CWDM-hez? Nem, a rendszer gyártók a CWDM berendezéseiket hagyományos optikai szálakkal készítik el, ezen ok miatt 1370 és 1390 nm hullámhosszakat nem telepítenek. Ha valós problémát gondolunk a vízcsúcs környezetében, akkor ajánljuk, hogy adjuk hozzá az 1383 nm hullámhosszat is az OTDR-es méréshez. Geréby Kúria Lajosmizse, 2018

7 Vízcsúcs gond

8 Érzékenység Érzékenység Üzemeltetés során alkalmazandó mérési Mi a különbség a PM, CWDM csatorna analizátor és OSA között? Hullámhossz Egy teljesítmény mérő a teljes jelszintet méri (TOTAL POWER) Egy FOT-5200 a teljesítményt csatornánként méri Hullámhossz Egy OSA hullámhosszanként szkennelve méri a jelszintet precízen OSNR & λ megjelenítéssel

9 CWDM analizátor vagy OSA? Melyik lenne a legjobb számunkra? Ha csak CWDM technológia telepítési fázisában vagyunk, akkor az EXFO FOT-5200 CWDM analizátort ajánljuk Amennyiben viszont tervezzük mindkét WDM (CWDM és DWDM) rendszer telepítését és üzemeltetésést, akkor az OSA a legjobb válaztás Geréby Kúria Lajosmizse, 2018

10 DEMUX Hogyan ne keressünk hibát? Központ Üzemeltetés során alkalmazandó mérési 1470nm 1. szál 1490nm MUX 2. szál 1510nm OTDR tipikus középfrekvenciája λ: 1550nm ± 20nm Tipikus OTDR λ = 10nm CWDM MUX λ = 6.5nm DWDM MUX λ = 0.25nm 1550nm 1530nm

11 Hogyan keressünk hibát? Üzemeltetés során alkalmazandó mérési 1470nm 1490nm Központ MUX 1510nm OTDR, mely átlát a multiplexereken, így a központból behatárolható a hiba 1510nm, 1530nm, vagy 1490nm hullámhosszra hangolva 1550nm 1530nm

12 Hogyan keressünk hibát? Üzemeltetés során alkalmazandó mérési 1470nm 1490nm Központ MUX 1510nm OTDR, mely átlát a multiplexereken, így a központból behatárolható a hiba 1550nm hullámhosszra hangolva 1550nm 1530nm

13 Fix Grid: ITU-T G Spectral Grids for WDM Applications: DWDM wavelength grid O Band E Band S Band C Band L Band U Band DWDM 50GHz 40 DWDM 100GHz λ [nm] C Band L Band λ [nm]

14 Miért kerül szóba a SzIP projekt kapcsán a DWDM technológia? Közintézmények elérése 2db szállal ~1M/km/szál(pár) sötétszál IRU (hosszú távú igénybevételének egyszeri díja) bérlési költsége 1 GPON központ architektúra - száligény X település: 300 hp 1 közintézmény Y település: 300 hp 2 közintézmény Z település: 300 hp 2 közintézmény 8km Y település Alap felfogás szerinti kivitelezés abban az esetben ha nem kell szálat bérelni X település 7km 4 szálpár GPON Központ 10 szálpár 2km Z település 5 szálpár Összes optikai szál bérleti költsége: ~118M HUF

15 Miért kerül szóba a SzIP projekt kapcsán a DWDM technológia? Közintézmények elérése 2db szállal ~1M/km/szál(pár) sötétszál IRU (hosszú távú igénybevételének egyszeri díja) bérlési költsége 4 GPON központ architektúra - száligény X település: 300 hp 1 közintézmény Y település: 300 hp 2 közintézmény Z település: 300 hp 2 közintézmény 8km Y GPON kp. Sötétszál bérlés esetén alkalmazandó architektúra X GPON kp. 7km 2 szálpár Központ 6 szálpár 2km Z GPON kp. 3 szálpár Összes optikai szál bérleti költsége: ~68M HUF

16 Miért kerül szóba a SzIP projekt kapcsán a DWDM technológia? Közintézmények elérése 2db szállal ~1M/km/szál(pár) sötétszál IRU (hosszú távú igénybevételének egyszeri díja) bérlési költsége DWDM architektúra - száligény X település: 300 hp 1 közintézmény Y település: 300 hp 2 közintézmény Z település: 300 hp 2 közintézmény X település 7km Központ 8km Y település Z település 10 szín Bizonyos esetekben érdemes WDM technológiát alkalmazni Összes optikai szál bérleti költsége: ~17M HUF 20 szín 8 szín

17 Hogyan keressünk hibát? Üzemeltetés során alkalmazandó mérési

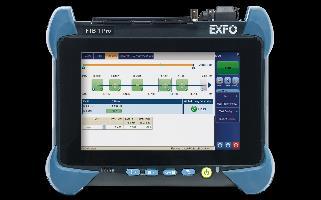

18 Megoldásaink Csatorna analizátorok FOT-5200 CWDM csatorna analizátor FOT-5205 DWDM csatorna analizátor Akár 16 CWDM csatorna vizsgálata Ch.15 Ch.62 DWDM csatorna vizsgálata Adatok mentése és letöltése Szélessávú szintmérő tulajdonság Bar grafikon és eredmények táblázatban Leggyorsabb és legkisebb CWDM teszter a piacon: 3x kisebb méret, mint akármi más 50%-kal könnyebb bármelyik másiknál 10x gyorsabb bárkinél Geréby Kúria Lajosmizse, 2018

19 Megoldásaink OTDR FTB(x)-740C-CW FTB(x)-740C-DWC 1 modulhelyes kivitel, ami lefedi az összes 18 CWDM csatornát a vízcsúcsot is beleértve Kompakt és bővíthető CWDM megoldások hardveresen kész az összes 18 lambdára 8 szabványos csatornával kezdődő konfiguráció a kisebb büdzsének megfelelően opcionális 1310 nm az igényeknek megfelelően bármikor szoftveresen frissíthető 10 vagy 18 csatornára iolm ready

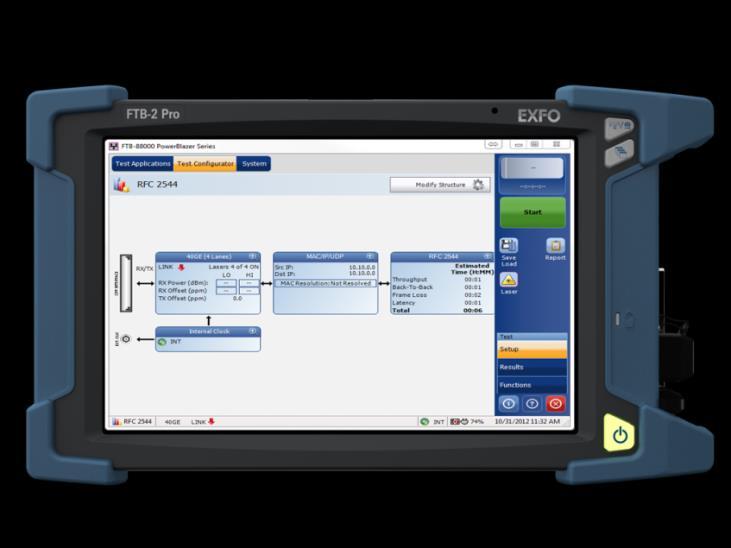

20 Megoldásaink OSA FTB-1v2 keretrendszerbe FTB-5235 CWDM és DWDM telepítésre Legkisebb OSA legnagyobb kijelzővel OSNR mérés 10G-ig RBW < 0.1 nm FTBx-5245 és FTBx-5255

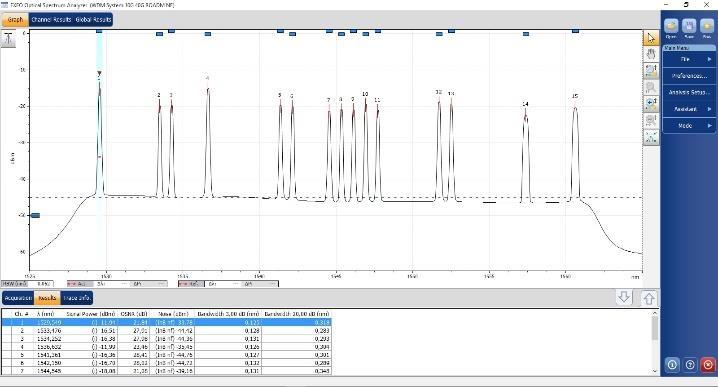

21 CWDM/DWDM OSA (OSNR) DWDM iolm/otdr CWDM iolm/otdr Megoldásaink All in One

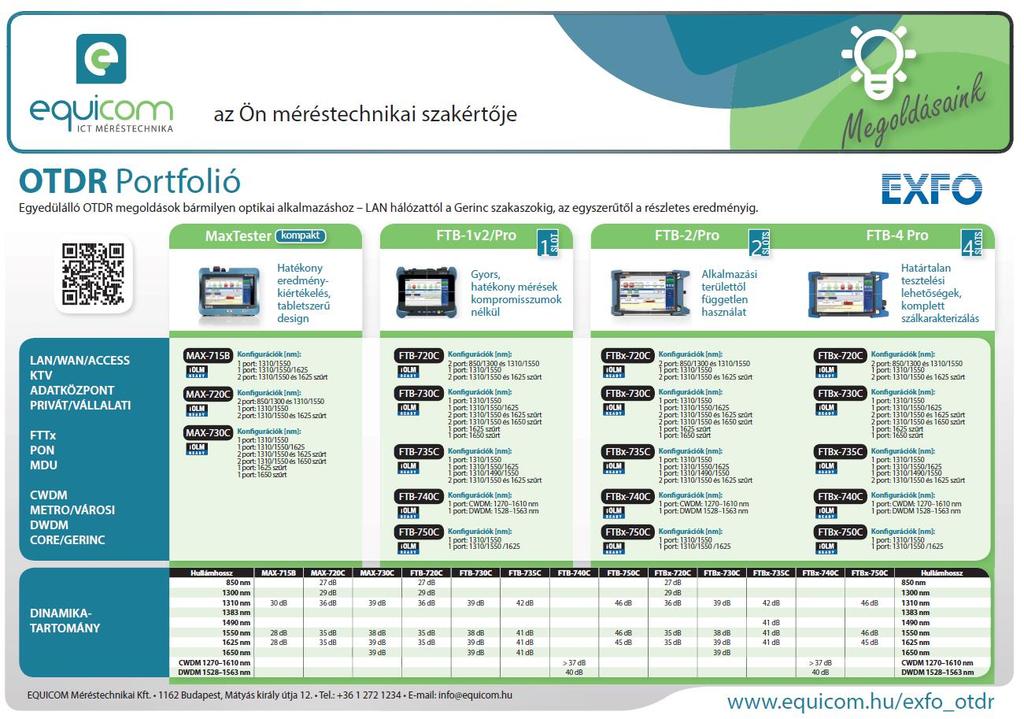

22

23 GIGászok harca Geréby Kúria Lajosmizse, 2018 Köszönjük a figyelmet!
