1 FTTx Trendek /Kolozs Csaba/ Optikán, rezes közegen vagy vezeték nélkül?

2 HFC, no de meddig optika? Kábel TV szolgáltatóknak: Hybrid Fiber Coax Távközlési szolgáltatóknak: Hybrid Fiber Copper

3 Világpiaci helyzetkép Teljes piac technológiai felosztása 3% 19% DSL (pl. ADSL, ADSL2+, SDSL) FTTH DSL portok száma Source: Infonetics 18% 57% FTTx (pl. VDSL2) 3% Source: Point-Topic Egyéb (Wireless, Sat) Kábel modem Lakossági videó sávszélesség igény Beruházási költségek VDSL2 vectoring (FTTn) még harmadával, FTTB 2/3-al olcsóbb, mint az FTTH beruházás Source: AL Bell Labs

4 Hazai helyzetkép Nemzeti Infokommunikációs Stratégia 2020-ig: Minimum 30M internethozzáférés legyen elérhető minden háztartás számára Nemzeti Infokommunikációs Stratégia 2020-ig: A háztartások minimum 50 %-a rendelkezzen 100M, vagy annál gyorsabb hozzáféréssel

5 FTTx stratégia Az FTTx egy fontos stratégia a távközlési vezetékes szolgáltatók számára, hogy egyértelműen egyensúlyban tartsák a költségvetésüket - optika közelítése az előfizetőhöz (FTTc, FTTdp) - a felhasznált xdsl technológiák optimalizálása (Bonding, 30a) - a jelenlegi rézkábel határok kompenzálása (Vectoring, G.INP)

6 FTTx jelene A VDSL2 telepítések járható és életképes megoldások alacsonyabb költséggel az FTTH alternatívájaként.

7 Van az réznek jövője? Azt gondoltuk eddig, hogy a VDSL2 Vectoring és Bonding technológiával kiegészülve már csak az optika marad a sávszélesség növelésére? Hmmm akkor most gondoljuk újra

8 Az FTTx jövője 1Gbps 500 Mbps 250 Mbps 100 Mbps 50 Mbps 25 Mbps 10 Mbps Sebesség ADSL ADSL2+ Bonding VDSL2 Vectoring Szabvány jóváhagyása Tömeges bevezetés G.Fast PON!!! A KÖZELJÖVŐ ÜZLETI RÉSE! G.Fast lépések Dátum Szabvány kérése Szabv. Jóváhagy Chip prototípus Kész prototípus Chip elérhetőség Tesztek terepen 2015 Kereskedelem év vége 2014 Q3-Q közepe 2014 Q3-Q év vége 5 Mbps Idő Jelen Jövő

9 De mi is az a G.Fast? 1. Nagyobb sávszélesség akár 106 vagy 212 MHz-ig 2. Rövid távolság csillapítás csökkentése nagy frekvenciákon 3. Nagy bitsebesség 150Mbps@250m, 200Mbps@200m Spektrális hatékonyság (Bits/s/Hz) 500Mbps@100m, 1Gbps<100m VDSL2 Vectoring G.Fast Vectoring Nagyobb sávszélesség Frekvencia (MHz)

10 Adaptálási módszertan DSLAM installálás (FTTcab) a kabinetben: Születési anyakönyvi kivonat Belső huzalozás ellenőrzése Házon belül: Bekapcsolási mérések a szolgáltatás indításához Végfelhasználó szolgáltatás bemutatása (3Play teszt) Belső eszközök és huzalozások ellenőrzése Terepen: Rézhálózat hibakeresés a kabinetből indulva Go/No-Go tesztektől a speciális mérésekig szinkron tesztektől kezdve a leágazók azonosításáig hibás érpárak kiegyenlítésétől a zajok és áthallások méréséig RF interferenciák és korrodált csatlakozások, stb. Vegyesen az optikai szál és rézkábel tesztelése

11 Méréstechnikai kihívások TDR Zaj tesztek DMM RFL Sok fajta/típusú mérés létezik: Idő- és frekvenciatartománybeli Zaj tesztek RFL Multiméteres tesztek Frekvencia tesztek Hiba esetén mi alapján válasszuk ki a teszteket? Hogyan értelmezzük a mérési eredményeket? Biztosan megfelelő a régi rezes hálózatunk az új generációs kihívásoknak?

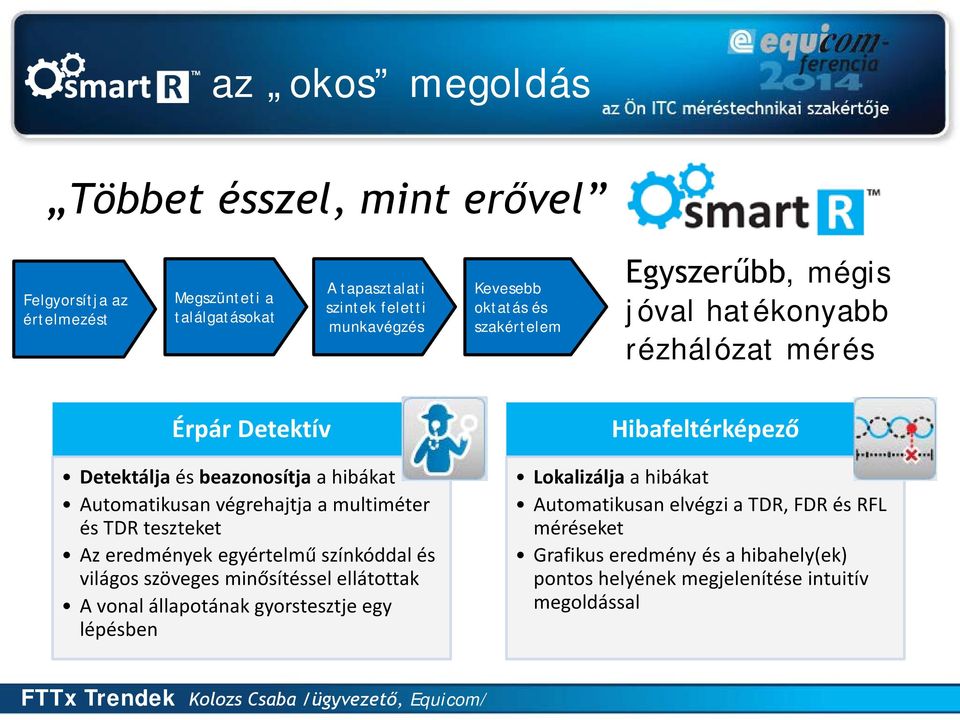

12 az okos megoldás Többet ésszel, mint erővel Felgyorsítja az értelmezést Megszünteti a találgatásokat A tapasztalati szintek feletti munkavégzés Kevesebb oktatás és szakértelem Egyszerűbb, mégis jóval hatékonyabb rézhálózat mérés Érpár Detektív Detektálja és beazonosítja a hibákat Automatikusan végrehajtja a multiméter és TDR teszteket Az eredmények egyértelmű színkóddal és világos szöveges minősítéssel ellátottak A vonal állapotának gyorstesztje egy lépésben Hibafeltérképező Lokalizálja a hibákat Automatikusan elvégzi a TDR, FDR és RFL méréseket Grafikus eredmény és a hibahely(ek) pontos helyének megjelenítése intuitív megoldással

13 Érpár Detektív Érpár Detektív DC feszültség Korrózió TDR Kapacitás Egyenáram Kapacitív kiegyenlítés Ellenállás Hosszirányú kiegyenlítés Izoláció Hiba meghatározva

14 Hibafeltérképező Hibafeltérképező Szakadás Púpin cséve Rövidzár Leágazás Földelési hiba Hiba megtalálva

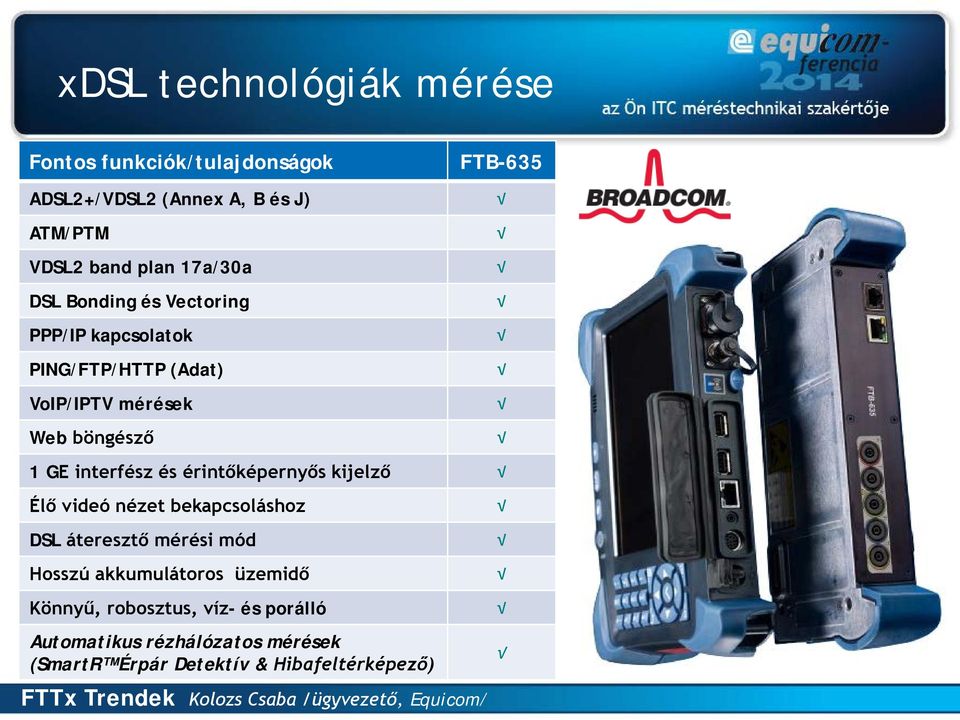

15 xdsl technológiák mérése Fontos funkciók/tulajdonságok ADSL2+/VDSL2 (Annex A, B és J) ATM/PTM VDSL2 band plan 17a/30a DSL Bonding és Vectoring PPP/IP kapcsolatok PING/FTP/HTTP (Adat) VoIP/IPTV mérések Web böngésző FTB GE interfész és érintőképernyős kijelző Élő videó nézet bekapcsoláshoz DSL áteresztő mérési mód Hosszú akkumulátoros üzemidő Könnyű, robosztus, víz- és porálló Automatikus rézhálózatos mérések (SmartR Érpár Detektív & Hibafeltérképező)

16 FTTx vezeték nélkül? CableWiFi v. Fibre-To-The-Hot-Spot? Beltéri és kültéri hálózati hot-spotok Elsősorban népszerű: nagy forgalmú közösségi helyeken bevásárló központokban, plázákban éttermekben, kávézókban stadionokban közparkokban és tengerparti sétányokon Észak Amerika és Európa kb %-a csupán a világon elterjedt telepítéseknek, míg Ázsia több, mint 50%-ot képvisel ebből Előnyben és potenciálisabb a légkábeles szolgáltatók számára kedvező ROI mutatóval Új Wi-Fi hotspot-ok telepítése között

17 A jelen mobil hálózatos valósága FTTA/DAS alternatíva a Mobile Backhaul szolgáltatók számára FTTA: Fiber-To-The-Antenna DAS: Distributed-Antenna- System

18 Tipikus DAS felhasználások Egyetem Kórház Stadion Irodaház Reptér FTTx Trendek Kolozs Csaba /ügyvezető, Equicom/

19 FTTA/FTTH mérési kihívások Közös telepítési kérdések: Optikai reflexiós csillapítás (ORL) Csatlakozó minősége és tisztasága Szakasz vagy link karakterizálása Makro hajlítások Sérült Piszkos Tiszta Egyedi kihívások: FTTA/DAS: rövid szakaszok közeli eseményekkel FTTH/GPON Több szplitter rövid távolsággal, nagy csillapítással Élő hálózaton hibakeresés

20 Konkrét esettanulmány Valós példa egy szolgáltató FTTH telepítési tapasztalataiból, ahol egyetlen hónap alatt home pass megépítését végezték el CSATLAKOZÓ ÉS KÖTÉSHIBÁK Fontos a telepítés utáni precíz és hibamentes mérés újrázás nélkül HIBÁS SZPLITTER BEÉPÍTÉSE Fontos az osztókon való átmérés és a hibás szplitterek megkeresése

21 A teljes szakasz feltérképezése BÍZZA A MUNKÁT A MŰSZERRE! ÉS MINDEN ÁLMA TELJESÜL! LEGYEN A MŰSZER A SZAKÉRTŐ Link-Aware technológia OPTIMALIZÁLJA A MÉRÉSI PARAMÉTEREKET Automatikus paraméter beállítás ELEMEZZE AZ ADATOKAT Optikai link megjelenítés egyértelmű ikonokkal MUTASSA MEG A MEGOLDÁST Azonnali diagnózis és megoldási javaslatok Mi lenne ha a jelszintet is az OTDR port mérné In-line optikai jelszintmérő az OTDR élő üzemű porton

22 iolm, de mégis hogyan? FTTA/DAS: Sok rövid impulzus a precíz eredményhez FTTH/GPON: Rövid impulzus az első osztóig, közepes impulzus a 2 szplitter közé és nagy impulzus a második osztó és a központ közötti precíz eredményhez Teljesítmény (db) Távolság (m) Start A Amit háttérben látunk dolgozik a végén

23 iolm? Egyetlen gombnyomás ONT Az összes mérő impulzus bevetésével minden hálózati szakasz kiemelkedő precizitással karakterizálható. A meglepő az, hogy hatékonyabban, mintha profi technikusok lennénk. Nem kell görbéket analizálni, az ikonok egyértelműen azonosítják a hálózati elemeket A Jó/Rossz küszöbértékek alapján a hálózati elemek minősítése is megtörténik A teljes körű karakterizálás akár 85%-al gyorsabb

24 Csatlakozók vizsgálata IPC és IEC szabványok alapján, egyéni küszöbértékek mentén történő teljesen automatikus optikai csatlakozó minősítés automatikus fókuszbeállítással, központosítással és analízissel!

25 Ha a réz találkozik az optikával A hozzáférési hálózatokban ez megtörténik! Barnamezős FTTn/c és last mile VDSL2: IPTV, VoIP, internet, otthoni szolgáltatások. Zöldmezős Fiber-To-The-Home (FTTH): 3Play szolgáltatások egészen az ügyfélig. Ugyanaz a szolgáltatás. Ugyanaz a mérnök. Ugyanaz a technológia.

26 Ha a réz találkozik az optikával Az FTB-1 Platform FTTx és hybrid hálózatok hibakeresésére a legideálisabb ONE TECH. ONE TOOL. ONE TIME. Terepi és moduláris platform réz-, DSL-, optikai-, Ethernet- és 3Play mérésekhez Minden egyben eszköz, nincs hiányzó láncszem Gyors FTTN/C munka: EGY technikus, EGY eszköz, EGY időben Gyors tanulási idő és több idő a problémára A tökéletes FTTN & Hybrid hálózati hibakereső szerviz készlet Réz, DSL & 3Play Száloptika FTB-610/635 xdsl modul FTB-720/730 OTDR modul FIP-400B

27 Referencia poszter

28 Összegzés Növekvő videó tartalom, növekvő sávszélesség igény (EU stratégia) FTTn/FTTcab/FTTdp: jó ROI mutató G.Fast a láthatáron Vezeték nélküli alternatíva (WiFi, cellák) FTTH: OPEX hatékonyság Teszt a lelke mindennek, sebesült katonát és hibás hálózatot hátra nem hagyunk! ÜZEMELTETÉS MINIMALIZÁLÁS!

29 KÖSZÖNÖM A MEGTISZTELŐ FIGYELMET! Kolozs Csaba EQUICOM Méréstechnikai Kft. Ügyvezető / Szolgáltatói hálózatok kolozs.csaba@equicom.hu
