Access Networks (Hozzáférési hálózatok)

Átírás

1 Access Networks (Hozzáférési hálózatok) Szomolányi Tiborné november

2 Hálózat: Minden olyan eszköz, (fixen, időszakosan, vagy virtuálisan- összekapcsolt) összekötött együttese, amely különböző infokommunikációs célú jelek előállítását, továbbítását és vételét lehetővé teszi. Illetve, csomópontok és átviteli utak olyan rendszere, amelyen meghatározott pontok között, összeköttetések létesíthetők információ átvitel céljára. Léteznek komplex hálózatok (pl. elektronikus hírközlési, vagy számítógép hálózat, stb.) és hálózat részek, hálózat egységek, alhálózatok. Alaphálózat: Mindenfajta elektronikus hírközlési jel átvitelére alkalmas, és bármely infokommunikációs szolgáltató hálózat részére a kívánt viszonylatban keskeny és/vagy szélessávú átviteli utakat nyújt. Hálózatok fő jellemzői: szolgáltatás, struktúra (hierarchia), architektúra, (terület) lefedettség, funkciók, topológia és a technológia Hálózat szolgáltatás: hordozó (bearer) :végberendezés nélkül, és alkalmazás nélküli információs jelátvitelre képes (átviteli közeg és vivő) távszolgáltatás: a hálózati végberendezések által megvalósított műszaki alkalmazást is tartalmazza (komplex)

3 Hálózatok egyenrangúan és/vagy hierarchikusan kapcsolhatók össze. A hordozó és rátelepített hálózatokból felépített összetett hálózatot, hálózatarchitektúrának, vagy hálózat építménynek nevezzük, amely hálózat rétegekből áll. A hálózat rétegek területi, technológiai, stb. szempontokból különülnek el. 2. Hálózat struktúra: Az indított jel továbbításához, a cél irányú csomópontok, és útvonalak összessége, a hálózat különböző szintjein belül, és között. fizikai struktúra: Forgalmi utak és csomópontok fizikai megvalósítási formája, síkonként és hálózati szintek közötti együttes építményekkel, 3. Architektúra: fizikai architektúra: fizikai struktúra és az alkalmazott média, technológia függő kialakítások (pl.elosztókábel hálózat,törzs hál.) technológiai architektúra: a műszaki megoldás alapján jellemzett (valós v. látszólagos áramkörrel) felépített hálózatok (pl. SDH, PON,stb.), melyek alkalmasak táv, és hordozó szolgáltatásokra.

4 Távbeszélő alapú hálózati hierarchia

5 Meglévő hálózati struktúra, (hierarchikus topológia) sematikusábra

6 4. Lefedett terület : /a hálózat által ellátandó, lefedendő területek alapján Helyi hálózat: egy településen, vagy területi egységen belüli hálózat, amely a felhasználók kiszolgálására létesül.(ezen belül ellátási területenkénti előfizetői, ill. hozzáférési hálózat) Körzethálózat: primer körzetek belső hálózata, amely a primer szolgáltatási csomópontot a helyi hálózatok szolgáltatási csomópontjaival köt össze. Regionális hálózat: a régión belül a primer csomópontokat a szekunder színtű csomóponthoz (központhoz), és egymáshoz csatlakoztató hálózat Országos hálózat: az országon belüli olyan együttműködni képes hálózategyüttes, amely a hierarchiában lévő valamennyi hálózatnak lehetővé teszi egymás elérését. 5. Funkciók szerinti hálózatok : Közcélú, (beszéd,adat, stb.), bárki számára hozzáférhető, díj ellenében. Külön célú, Privát, (pl. MÁV),felhasználási céllal elkülönített. Alközponti, telephelyen belüli, alközpont és mellékvonalak között kialakított, esetleg alközpontokat összekötő hálózatok Zártcélú, kormányzati, nemzet és közbiztonsági, ill. védelmi, speciális eszközű hálózatok. Zárt láncú, elkülönített, egy-egy közösség forgalmára, vagy műsorszétosztáshoz

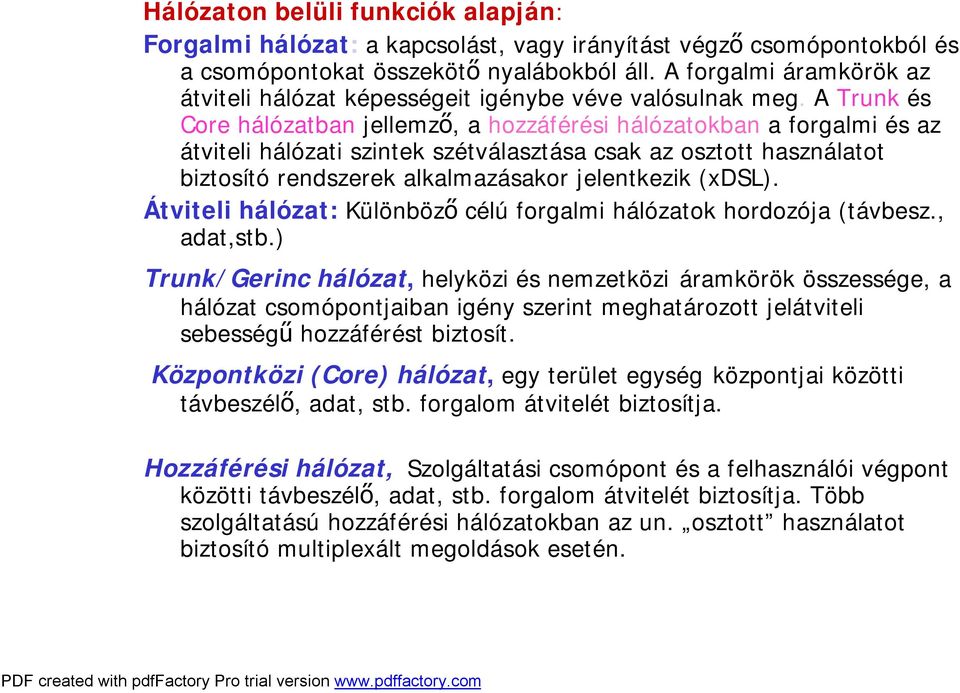

7 Hálózaton belüli funkciók alapján: Forgalmi hálózat: a kapcsolást, vagy irányítást végző csomópontokból és a csomópontokat összekötő nyalábokból áll. A forgalmi áramkörök az átviteli hálózat képességeit igénybe véve valósulnak meg. A Trunk és Core hálózatban jellemző, a hozzáférési hálózatokban a forgalmi és az átviteli hálózati szintek szétválasztása csak az osztott használatot biztosító rendszerek alkalmazásakor jelentkezik (xdsl). Átviteli hálózat: Különböző célú forgalmi hálózatok hordozója (távbesz., adat,stb.) Trunk/Gerinc hálózat, helyközi és nemzetközi áramkörök összessége, a hálózat csomópontjaiban igény szerint meghatározott jelátviteli sebességű hozzáférést biztosít. Központközi (Core) hálózat, egy terület egység központjai közötti távbeszélő, adat, stb. forgalom átvitelét biztosítja. Hozzáférési hálózat, Szolgáltatási csomópont és a felhasználói végpont közötti távbeszélő, adat, stb. forgalom átvitelét biztosítja. Több szolgáltatású hozzáférési hálózatokban az un. osztott használatot biztosító multiplexált megoldások esetén.

8 6. Technológiák szerinti Hálózatok: Sok lehetséges változata van, néhány lényeges: Analóg hálózatok, Digitális hálózatok, Rézalapú hálózatok, Optikai hálózatok (Aktív Optikai hálózatok, Passzív Optikai hálózatok), Koaxiális hálózat, Vezetékes hálózatok, Vezetéknélküli hálózatok, Vonal és Áramkörkapcsolt, Keretkapcsolt (X25), Cella (ATM), Csomagkapcsolt (TCP IP, stb.). Analóg hálózatok, mely analóg csomópontokkal és analóg átviteli utakkal, analóg összeköttetések létesítését biztosítja két, vagy több pont között hírközlési céllal. Digitális a hálózat, ha a csomópontok és az átviteli utak is digitálisak. Amennyiben csak a jelátvitel az utakon, akkor részlegesen digitális hálózatról beszélünk, ez a digitális átviteli hálózat. Rézalapú hálózat, minden szakaszában rézkábelre épül. Optikai hálózat, fényvezető kábellel és eszközökkel kiépített, különböző lehetséges, rendszerrel,megoldással. Koaxiális hálózat, ma már csak kábel TV célra alkalmazott szétosztó és házhálózatban.

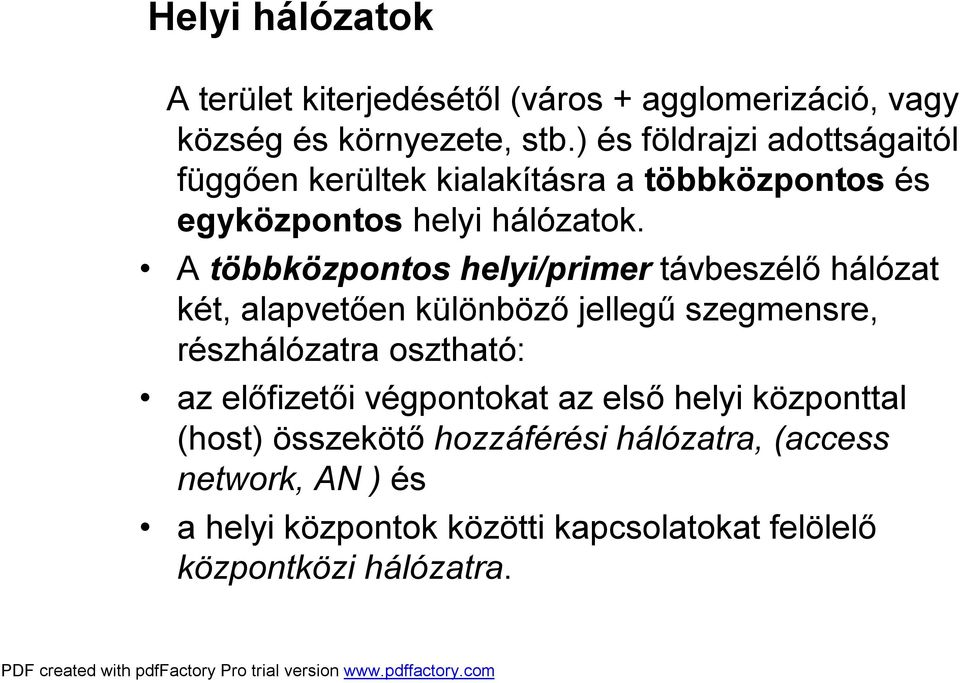

9 Helyi hálózatok A terület kiterjedésétől (város + agglomerizáció, vagy község és környezete, stb.) és földrajzi adottságaitól függően kerültek kialakításra a többközpontos és egyközpontos helyi hálózatok. A többközpontos helyi/primer távbeszélő hálózat két, alapvetően különböző jellegű szegmensre, részhálózatra osztható: az előfizetői végpontokat az első helyi központtal (host) összekötő hozzáférési hálózatra, (access network, AN ) és a helyi központok közötti kapcsolatokat felölelő központközi hálózatra.

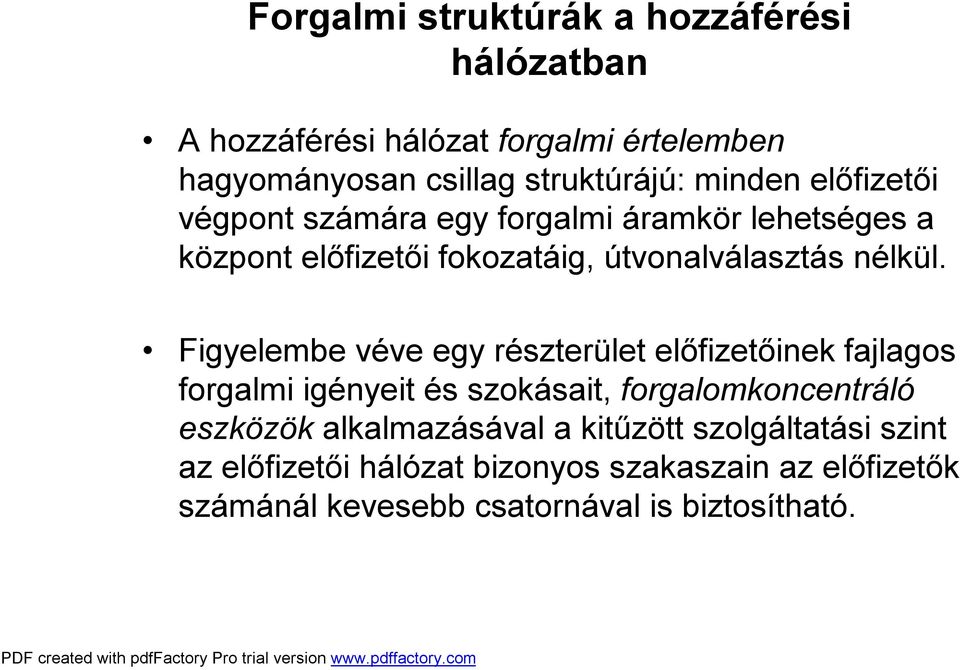

10 Forgalmi struktúrák a hozzáférési hálózatban A hozzáférési hálózat forgalmi értelemben hagyományosan csillag struktúrájú: minden előfizetői végpont számára egy forgalmi áramkör lehetséges a központ előfizetői fokozatáig, útvonalválasztás nélkül. Figyelembe véve egy részterület előfizetőinek fajlagos forgalmi igényeit és szokásait, forgalomkoncentráló eszközök alkalmazásával a kitűzött szolgáltatási szint az előfizetői hálózat bizonyos szakaszain az előfizetők számánál kevesebb csatornával is biztosítható.

11 Elektronikus hírközlő hálózat: Az EHT szerint, Az elektronikus hírközlő hálózat, átviteli rendszerek és (ahol ez értelmezhető a hálózatban), jelek irányítására szolgáló berendezések, továbbá más erőforrások, melyek jelek továbbítását teszik lehetővé meghatározott végpontok között, vezetéken, rádiós, optikai vagy egyéb elektromágneses úton.

12 Motivációk az AN műszaki megvalósításához és fejlesztésekhez A távközlő hálózatok fajlagosan legköltségesebb szakasza az un. local loop (helyi hurok) e miatt Cél, minden alkalmas szolgáltatás bevezetése, de mivel Aszolgáltatások többsége digitális technikára épül, és Egyre nagyobb sávszélességet igényelnek, erre alapozva Követelmény, korszerű un. Access Network ( hozzáférési hálózat) kialakítása és minőségének biztosítása, jellemzőik illesztése, megfelelő méretezése, számítva A digitális központok nagy vonal kapacitása az AN s. fajlagos hosszának megnövelésével jár

13 Hírközlő Hálózatok (Infokommunikációs hálózatok) Infokommunikációs hálózatok jellemzői: -alappillére a távközlés forgalomirányítással -beszéd adatkommunikáció képátvitel, (információ és kommunikáció) -digitális technika szükségessége (digitális eszközök, rendszerek, stb.) Az alkalmazhatóság feltétele, az összeköttetések digitális hálózatokkal létesüljenek.

14 Infokommunikációs hálózatok Infokommunikáció: különböző információ előállítása, megszerzése, szűkebb értelemben, az elektronikus-kommunikáció. Az ICT (infokommunikációs technológia), az információs, kommunikációs és média technológiák színergikus összefogása, integrációja. Az infokom termékek (eszközök, berendezések, szolgáltatások)kombinálják a számítógépet, a távközlést és mindinkább a tartalomkezelést is. A távközlés infokommunikációvá szélesedik Információs, távközlési és média technológiák konvergenciája (IST) Information Society Technologies

15 Helyi hurok (LL) és Hozzáférési hálózat (AN) Helyi hurok - passzív infrastruktúra elemekkel megépített távbeszélő alapú hálózat, amely sodrott érpárokkal köti össze a helyi központ rendezőjét (MDF), vagy egy rendezési elosztási pontot (pl.ne) a felhasználóknál elhelyezett szolgáltatás elérési ponttal /SAP/ (passzív fali csatlakozóval, pnt). / Előfizetői hálózatként nevezték/ Miért hurok? A digitális eszközöket is tartalmazó korszerű kialakítású előfizetői hálózatok összessége a hozzáférési hálózat. Miért nem teljesen hurok? Feladata, gondoskodni a szolgáltatások és alkalmazások szállítási mechanizmusáról.

16

17 Szabványos kialakítások A hozzáférési hálózat a szolgáltatási csomópont és a felhasználói végződés között van. Felelős a felhasználó hálózati interfész és a szolgáltatási csomóponti interfész összekötéséért, mely interfészeken keresztül az előfizetők elérhetnek minden távközlési szolgáltatást, amelyet a kapcsolódó szolgáltatási csomópont (Service Node) biztosít. A távközlési szolgáltatások fejlődése, elérésük biztosítása, a hozzáférési hálózatok kialakításának számos műszaki változatát hozta magával A hálózatba kerülő eszközök, berendezések illeszthetőségét, a szabványos hozzáférési pontok meghatározásával lehet biztosítani. A hozzáférési hálózatok fejlesztését segítő szabványokat minden szolgáltatónak be kell tartania!

18 Szabványok A hozzáférési hálózatok általános felépítésének szabványosítása az ITU-T G 902 ajánláson alapul. Az ITU SG 15, a helyi hálózatra javasolt fizikai, és logikai referencia modelleken bemutatja az AN helyét, szegmenseit és kapcsolódási pontjait, valamint funkcióit. További ajánlások készültek a szélessávra kiterjesztett hozzáférési hálózatokkal kapcsolatosan, az ITU, ETSI, ADSL és ATM Forumok javaslataiban. Jelenleg az IEEE az Ethernet alkalmazásával foglalkozik.

19 Az AN fizikai referencia modellje (ITU SG15) Customer Premise Network(s) Access Network Core Network A AI OPI OPI Adaptor CP Network A OPI NIU XNI xxn NT XNI xxn Access Network Final Drop DI Local Distribution Local Network SNI yn Local Switching NNI-A Core Network NNI-B Backbone Switching NNI-B SNI...Service Node Interface NNI...Network Node Interface XNI...Interface between User and Network Key Interface V_201299_2

20 Az AN logikai ábrázolású referencia modellje. Customer Premise Network (CPN) Access Network (AN) Core Network (CN) Wireless Phone Phone XNI xxn XNI WI1 XNI CP1 Q Access Network [X] SNI yn SNI S1 Service Function TV Access Unit [X] XNI CX1 L SNI C1 Core Network PC Access Network [Y] SNI...Service Node Interface Q...Interface between Access Network and NNI...Network Node Interface Management Agent/Network XNI...Interface between User and Network L...Interface between Access Networks V_201299_1

21 A referencia modellek átfogó képet mutatnak, a helyi hálózat fizikailag elhatárolható részeiről és azok kapcsolódási (illesztési) pontjairól. Az AN hordozó hálózatként, úgy van definiálva, mint a megvalósítások összességének együttese ( a kábeltelepítés, átviteli eszközök, stb.) melyek rendelkeznek a szükséges hordozó bearer adottságokkal a telekommunikációs szolgáltatások ellátására, az SNI (service node interface) és a felhasználó hálózat minden társult interfésze, XNIΘ között. Θ Az XNI interfész jelenti a felhasználói kör és a hálózati tartomány közötti interfészt az AN transzport funkciója esetén.

22 Privát területen belüli hálózat Sematikus bemutatás kerítés BN CPN Házon belüli hálózat ( In-House Network) szolgáltatói hálózat Létesítményen belüli, vagy telephelyi h

23 ANT (Access Network Transport) Az AN transzport funkciói (ANT), általános hordozó, szállító képességet nyújtanak az AN különböző pontjai és a közeg adaptációs pontok között. Más megfogalmazásban, hozzáférési lehetőséget biztosít a különböző átviteli berendezésekhez és átviteli vonalakhoz, valamint a kihelyezett multiplexerek és koncentrátorok számára. Tartalmazhat multiplexálási, rendezési (crossconnect) és átviteli funkciókat ezen belül lehetséges, rézvezető, optikai szál, koax-cső vagy rádió-alapú átvitel illetve ezek kombinációja.

24 Digitális AN funkciók Q3 Access Network AN System Management Function Core Funct. Core Funct. UNI User Port Function Transport Function Service Port Function SNI User Bearer and User Signalling Information Control and Management

25 Összesítve, a digitális AN öt működési funkciója: User Port funkció (A specifikált UNI igényeket adaptálja a Core és a Menedzsment funkcióhoz) Core fonkció (Adaptálja az egyéni user kimeneti hordozó, vagy szerviz kimeneti hordozó igényeket az általános szállító hordozóhoz. Ez a funkció megosztott az AN-nen belül: access hordozó, menedzsment és kontrol funkcióra.) Transzport funkció (Biztosítja az utat a hordozó szállításához különböző helyszínek között az AN-nen belül.) Szerviz Port funkció ( Adaptálja a definiált igényeket az összes specifikált szerviz csomóponti interfész számára a hordozó felé a Core funkció kezeléséhez, és szelektálja a fontos információkat az AN rendszer menedzsmentben a feldolgozáshoz.) AN Rendszer Menedzsment Funkció (Koordinálja az ellátást, az üzemeltetést és fenntartást

26 Interfészek UNI-k: - egyedi és osztott Az egyedi UNI csoportba a jelenlegi ITU-T ajánlásoknak megfelelő szolgáltatások felhasználó hálózati interfészei tartoznak, mint pl. a különböző PSTN/ISDN UNI-k. Az osztott UNI, mikor egy UNI-ból egy időben több szolgáltatási csomópontot is elérhetünk, pl. ATM alapú hozzáférésnél a különböző VP-k által biztosított logikai összeköttetéseken keresztül.

27 Az AN fejlődési folyamata (átviteli közeg alapján) 1. Hagyományos rézhálózattal kialakított helyi hurok (analóg SN-hez) 2. Rézhálózat digitális SN-hez hosszú hurkok esetén, illetve digitális összeköttetés (ISDN) 3. Hibrid réz és optikai AN -keskenysávú szolgáltaásokhoz (NB services), -szélessávú szolgáltatásokhoz (BB services) 4. Optikai AN

28 Copper based AN from digital SN DP...Distribution Point PCP..Primary Cross-connecting Point LE...Local Exchange ME...Main Exchange RSU..Remote Subscriber Unit Telegraph pole Copper Line Fiber DP DP Cabinet (PCP) LE /RSU LE / ME Final Drop Distribution Feeder Tier 2 Link D-side-cable E-side-cable inter-exchange Access Network (trad.) Local Loop Access Network (today) VIER_110100_5

29 Helyi hurok (Local Loop) kiépítés

30 Rézkábeles hozzáférési hálózatok elvi felépítése Home Network Házon belüli hál. Drop Segment Leágazó szakasz Distribution Net Szétosztó szakasz C PE CPN UNI NT N TU 1 M D F ANN SNI NTU 2 FP Réz hálózat esetén: - az NTU1 elosztó szekrényt jelent, - az NTU2 alközponti rendező csatlakozás az NT tápszekrényt, vagy csatlakozó aljzatot, amihez az UNI-n keresztül közvetlenül csatlakozik a felhasználói berendezés. Az FP ebben az esetben elágazó kábelkötést jelent

31 Rézalapúhozzáférési hálózatok lehetséges kiépítései Fizikai megoldás, rézkábeles nyomvonal a hozzájuk tartozó szerelvényekkel, csatlakoztató és végződtető eszközökkel. A kábelvezetés fa-ág struktúrát követ, a (feeder) táplálókábel szakaszok nagykapacitásúak az elosztó szakaszok száma több, de kábelei kisebb kapacitásúak, majd a felhasználókhoz a leágazó szakaszban néhány érpárasak a leágazó kábelek. A kábel kapacitás változást, és az irányváltoztatást a nyomvonalon, fix (kötések), és rugalmas csatlakozó pontokkal oldhatók meg.

32 Érpár sodrat DM érnégyes Csillag érnégyes Érpárak -Érnégyesek

33 Kábelszerkezetek

34 A kábelhálózat feeder, szakasza köti össze a szolgáltatási csomópontot SN a passzív kábelelosztó rendszerrel, az un. nagyelosztó -val (PCP), ami biztosítja a kábelhálózat flexibilitását. Városi hálózatban a kábeleket alépítményben vezetik anagyelosztóig. A nagyelosztók és a a kisebb kapacitású szétosztó pontok (DP) között található az elosztó hálózati szakasz, (distribution segment). A DP-t és az előfizetői interfész pontokat kötik össze a leágazó kábelek, vagy vezetékeket. Ez a szakasz az előfizetői leágazás, (drop segment)

35 Rugalmas rendszerű rézkábel hálózat kialakítás MDF törzs kábelek (feeder cables) ELOSZTÓ SZEKRÉNY 1. flexibilis pontok fix kötés szétosztó pon t D.P. 1/1 elosztó kábelek (distribution cables) leágazások (drop cables) szétosztó pon t D.P. 1/2 ELOSZTÓ SZEKRÉNY 3. flexibilis pontok leágazások (drop cables) törzs kábel (feeder cable) ELOSZTÓ SZEKRÉNY 2. flexibilis pontok szétosztó pon tok D.P. 2/1 és 2/2 összekötõ kábel (tie cable) elosztó kábelek (distribution cables) elosztó kábelek (distribution cables) törzs kábel (feeder cable)

36 Merev rendszerű kábelhálózat kialakítás törzs kábelek (feeder cables) fix kötés szétosztó pon t D.P. 1 törzs kábel (feeder cable) leágazások (drop cables) szétosztó pon t D.P. 2 szétosztó pon t D.P. 3 leágazások (drop cables) törzs kábel (feeder cable) számozott csonk szétosztó pon t D.P. 4 törzs kábel

37 A vezetékes hálózat építés szerinti csoportosítása A vezeték hálózatokat nyomvonal elhelyezés, megépítés szerint osztályozva az alábbi változatokkal számolhatunk: Földalatti hálózatok: Föld alatt alépítményben elhelyezett kábelhálózat, Földbe helyezett kábelhálózat, Földfeletti hálózatok: Oszlopsoron létesített Épületeken, épületek között létesített Épületen belüli hálózatok:

38 Fedlap Kötéslezáró és kábelek PVC-T csövek Földalatti Szekrény Akna (Alépítményes)

39 előfizetői leágazás Kiindulási oszlop Oszlopmerevítés Alépítményes hálózat Földfeletti (Oszlopos) hálózat

40 Rézkábelek tervezési paraméterei A kábelek primer paraméterei: az ellenállás, a kapacitás, induktivitás és a szigetelés vezetőképessége (ellenállás). Adott frekvencián a kábelek tervezési paramétereit, a csillapítást, valamint a hullámimpedanciát a kábel primer paraméterei határozzák meg. A kábel érpárok egyenáramú ellenállása (hurokellenállása) a réz vezető vezetőképességétől és a vezető átmérőjétől függ. A frekvencia növelésével azonban elsősorban a közismert skinhatás miatt az ellenállás egyre nagyobb lesz. Áthallások: NEXT, FLEXT

41 Rézkábelek paraméterek mértéke Gyártáshossz jellemző primer paraméterei Vezetö Hurokellenállás Kábeltipus átmérő mm átlag ohm/km egyedi ohm/km papir szigetelésü fémköpenyü Qv QL Qf Szigetelési ellenállás minimum Gohm.km 0, ,0 0, ,0 0, ,2 5,0 Üzemi kapacitás átlag nf/km 65% % % % % % , , , , , , , , , ,

42 AN kialakítások Az AN szakaszolása a fejlesztéseknél, a hozzáférések biztosításánál, nagy szerepet kapott. Rézalapú digitális megoldásoknak több változata lehetséges a hozzáférési hálózatokban. Funkciók szerint lehetnek: minőség javító, szolgáltatást biztosító, bővítést szolgáló, vagy új rendszerhez illeszkedő digitális eszközökkel, berendezésekkel kialakított hálózatok. 1. Digitális törzs/tápláló hálózati szakasz (feeder), digitális központ és RSU között réz kábelen ( n x PCM) analóg központ és kihelyezett fokozat között rézkábelen (n x PCM) mind két oldalon kell A/D, D/A átalakítás! Analóg központ digitális vonalkoncentrátor között rézkábelen (n x PCM), központ oldalon A/D átalakító kell!

43 H E LL Y I I K Ö ZZ P O N T SNI v.5.1 Headendhez O L T HDT M D F PCM-2/4/11 ASL- MUX DCS-20 MUX fényvezetõ kábelek Törzs szegmens O O O réz kábelek o 30 ASL- MUX DCS-20 MUX R S U O L D fényvezetõ kábelek passzív osztó elosztó FP O O O elosztó FP elosztó FP elosztó FP 1 O elosztó FP 2 elosztó FP 1 ONU elosztó FP ONU elosztó FP KTV ONU Elosztó szegmens réz kábelek PCM-2/4/11 O réz kábelek réz kábel koax. kábel DP DP DP DP DP DP DP DP DP DP ONU/ ONT ONU DP TAP Leágazó szegmens 1 2, 4, DP 120 busz kábel réz kábelek NT NT NT UNI NT PBX/PABX NT koax. kábel UNI

44 2./ Digitális törzs és elosztó szakasz Analóg központtól alközponthoz rézkábelen (n x PCM), A/D, D/A átalakítás kell! Digitális központtól digitális alközponthoz rézkábelen PCM, esetleg kell az alközpont típusától függő jelátalakítás! Digitális központ ISDN alközpont rézkábelen HDS 3./ Digitális vonali összeköttetés -Analóg központ PCM-2, PCM-4 vagy PVM-11 vonaltöbbszöröző berendezéssel. Illesztő kell! - Digitális központ ISDN készülék. - Digitális központ ISDN alközpont (Primer PCM)

45 ISDN összeköttetés a rézhálózaton (elvi felépítés) Házon belüli hál. Leágazó szakasz Elosztó szakasz C PE CPN UNI NT N TU 1 M D F ANN SNI NTU 2 FP Réz hálózatban - az NTU1 elosztó szekrényt jelent, - az NTU2 alközponti rendező csatlakozás az NT itt aktív elem, beépített UNI-n keresztül közvetlenül csatlakozik a felhasználói ISDN berendezés a hálózathoz.

46 A helyi hurok (AN) teljes digitális összeköttetés esetén, lehet homogén és inhomogén, szakaszos digitális összeköttetés, ahol csak az átviteli út digitális, vagy az átviteli út és az egyik csomópont, Abban az esetben, amikor multiplexáló berendezés kerül az eredeti hurok elosztópontjába (pl. ld. 2. változat), a tovább vezetett rézkábel szakaszt alhuroknak 1 nevezzük. A felsorolt megoldás változatokból még üzemel néhány a hazai hálózatokban.

47 AN fejlesztések -A meglévő törzs/tápláló szakaszon telepített kihelyezett kapcsolófokozattal (RSU) részben a hurok hosszának lerövidítése a cél, (más részt kapacitás növelés). -Az RSU és az Lex. között fényvezető az összeköttetés -A szélessávú szolgáltatásokhoz (pl. xdsl technikával) szükséges lehet a hurok hosszak lerövidítése. A tápláló szakaszt optikára kell cserélni, akár optikai AN rendszerhez (PON/AON), vagy a DSLAM-ok összeköttetéséhez. A fennmaradó rézérpáros szakasz al-hurok.

48 Copper based AN from digital SN DP...Distribution Point PCP..Primary Cross-connecting Point LE...Local Exchange ME...Main Exchange RSU..Remote Subscriber Unit Telegraph pole Copper Line Fiber DP DP Cabinet (PCP) LE /RSU LE / ME Final Drop Distribution Feeder Tier 2 Link D-side-cable E-side-cable inter-exchange Access Network (trad.) Local Loop Access Network (today) VIER_110100_5

49 Developmentof AN DP Cabinet Copper TWP MDF LT A: Copper based access network AN = Local Loop DP Cabinet ODF Copper TWP ONU SU SU SU ONU Fiber OLT V5.x. ~ ~ B: Hybrid access network

50 Development step for BB-AN CÉL: -Fényvezető infrastruktúra kinyújtása felhasználó irányába -Rugalmas hálózat kialakítás

51 Korszerű hozzáférési hálózat kialakítás egy folyamata
