1 Épületen belüli hálózatok tervezési kérdései Struktúrált kábelezéssel (és optikával) kialakított hálózatok Szomolányi Tiborné 2006 november

2 Telephelyen belül elhelyezkedő két épület és az épületeken belüli strukturált hálózat elvi megvalósítási lehetőségének vázlata TO TO TO TO TO TO TO TO CD BD

3 A strukturált kábelezés alrendszerei Három alrendszert (részterületet) különböztetünk meg: Telephelyi gerinckábelezés (primer alrendszer /Campus kábelezés) Telephelyen belül az épületrészek közötti kábelezés. A telephelyi gerinckábelezés alrendszere a telephely elosztójától (CD), az általában külön épületekben, vagy épületrészekben elhelyezkedő épület elosztókig (BD) terjed. A telephelyi gerinckábel épületelosztókat is összeköthet. Épület gerinckábelezés (szekunder alrendszer/függőleges kábelezés) Az egyes emeletek (szintek) közötti függőleges kábelezés. A függőleges alrendszer az épületelosztótól (BD) a hozzá kötött szintelosztókig () terjed. Tartalmazza az épület gerinckábeleket, azok fizikai kifejtését (épület és szintelosztókon), és az épületelosztókon levő rendezőket. Az épület gerinckábelezésénél kerülni kell a közbenső kötések alkalmazását.

A telephelyi gerinckábel épületelosztókat is összeköthet. Épület gerinckábelezés (szekunder alrendszer/függőleges kábelezés) Az egyes emeletek (szintek) közötti függőleges kábelezés.

4 Alrendszerek a hálózatban CD BD TP TO TE (opcionális) Telephelyi gerinc kábelezési alrendszer Épület gerinc kábelezési alrendszer Szint kábelezési alrendszer Munkaterület kábelezés Általános kábelezési rendszer

Épület gerinc kábelezési alrendszer Szint kábelezési

5 Szintkábelezés (tercier alrendszer/vízszintes kábelezés) A vízszintes (horizontális) kábelezés az emeleteken a szintelosztótól () a rákötött távközlési aljzatokig (TO) terjed. Az alrendszer tartalmazza a vízszintes kábeleket, a horizontális kábelek végződtetését a szintelosztónál, a szintelosztónál levő rendezőket és a távközlési aljzatokat. A horizontális kábeleknek folytonosaknak kell lenniük az -től a TOig. A szabvány megengedi egy TP alkalmazását opcionálisan az és bármelyik TO között. A horizontális kábelezésre előírt átviteltechnikai jellemzőket biztosítani kell. A bejövő és kimenő érpárakat, szálakat úgy kell összekapcsolni, hogy biztosított legyen az 1:1 megfeleltetés. Minden kábelt ki kell fejteni. A TP-t nem szabad felhasználni rendezőként, és aktív berendezést sem szabad itt elhelyezni.

A horizontális kábeleknek folytonosaknak kell lenniük az -től a TOig. A szabvány megengedi egy TP alkalmazását opcionálisan az és bármelyik TO között.

6 Patch kábelek Vízszintes alrendszer TO Függőleges alrendszer BD BD Gépterem

7 Vízszintes kábelezés To Vízszintes alrendszer

8 Kis kiterjedésű többszintes épületeknél, ha az aktív ponttól (BD és ) a TO -ig a szakaszhossz nem haladja meg a 90 m-t, a BD és a funkcionálisan nem válik szét. Ekkor a függőleges vezetésű és a vízszintes vezetésű kábelekre vonatkozóan a szintkábelezésre vonatkozó előírások az irányadók

9 9. EMELET 8. EMELET Vízszintes kábelezés 5. EMELET BD/ Függőleges kábelezés 3. EMELET 2. EMELET Vízszintes kábelezés 1. EMELET Függőleges kábelezés FÖLDSZINT Alközpont HF kábelek Földszint rendező LAN (BD) WAN TÁVKÖZLŐ (beszédcélú) ADAT NYILVÁNOS

10 8. EMELET Vízszintes kábelezés 5. EMELET 2. EMELET Vízszintes kábelezés 1. EMELET Függőleges kábelezés Függőleges optikai kábelezés FÖLDSZINT HF kábelek Alközpont Földszint rendező LAN (BD) WAN TÁVKÖZLŐ (beszédcélú) ADAT NYILVÁNOS

11 Telephelyi gerinckábelezés (Primer alrendszer Primer alrendszerben az adathálózat fényvezető szálas kábel akár egy akár többmódusú lehet. LAN-ok esetében a 62,5/125mm többmódusú optikai kábel a preferált (aktív eszközök elsősorban ezt a kábeltípust támogatják). Külsőtéri alkalmazásra laza csöves pászmás felépítésű fényvezető kábeleket Nxn, ahol N a pászmák száma (N=1-4 lehet), n a pászmákban lévő szálak száma (n=2-12 lehet, de előnyben kell részesíteni a 6 és 12 szálas pászmákat). A tervezett szálak száma legalább 8 legyen. A távközlő hálózat kialakítására az igényeknek megfelelően szimmetrikus rézkábel, vagy egymódusú fényvezető kábel használható

Külsőtéri alkalmazásra laza csöves pászmás felépítésű fényvezető kábeleket Nxn, ahol N a pászmák száma (N=1-4 lehet), n a pászmákban lévő szálak száma (n=2-12

12 8. EMELET Vízszintes kábelezés 5. EMELET Gyűrűs változat Függőleges optikai kábelezés 2. EMELET Vízszintes kábelezés 1. EMELET Függőleges kábelezés FÖLDSZINT HF kábelek Alközpont Földszint rendező LAN (BD) WAN TÁVKÖZLŐ (beszédcélú) ADAT NYILVÁNOS

13 Épület gerinckábelezés (Szekunder alrendszer) A szekunder részében (épület felszálló hálózat) az adathálózat számára a lehetőleg optikai, vagy bizonyos korlátozásokkal Cat.5 típusú réz kábelek is használhatók. Ebben az esetben korlátot az épület méretei jelenthetnek, mivel az adathálózatra vonatkozóan a rézkábelezés hossza gerinckábel esetében sem haladhatja meg a 90m- Épületen belüli felszálló kábelként laza csöves pászmás felépítésű egycsöves, vagy többcsöves szerkezetű fényvezető kábeleket lehet alkalmazni. Alkalmazhatók továbbá a másodlagos védelemmel ellátott fényvezető ereket tartalmazó, sodrott szerkezetű, pászmás felépítésű fényvezető kábelek is. Ennek előnye, hogy a fényvezető ereket közvetlenül lehet végződtetni helyszíni szerelésű csatlakozókon, végződtető kábel (pigtail) és az ehhez szükséges hegesztés közbeiktatása nélkül. A réz felszálló hálózat tervezésénél UTP típusú, 4x2 sodrott érpáras kábel használata a preferált.

Ebben az esetben korlátot az épület méretei jelenthetnek, mivel az adathálózatra vonatkozóan a rézkábelezés hossza gerinckábel esetében sem haladhatja meg a 90m- Épületen belüli felszálló kábelként

14 Szintkábelezés (Tercier alrendszer/horizontális kábelezés A horizontális (tercier) kábelezéshez réz- és optikai kábelek használhatók. A horizontális kábelezésnél a rézkábelek felépítése 4x2 sodrott érpáras szerkezetű. Alapesetben Cat.5 UTP kábelek tervezendők (árnyékolatlan sodrott érpáras kábel). A nagy sebességű (Gigabit Ethernet) szolgáltatások biztosításához Cat.6kábel alkalmazásaajánlott.

A horizontális kábelezésnél a rézkábelek felépítése 4x2 sodrott érpáras szerkezetű.

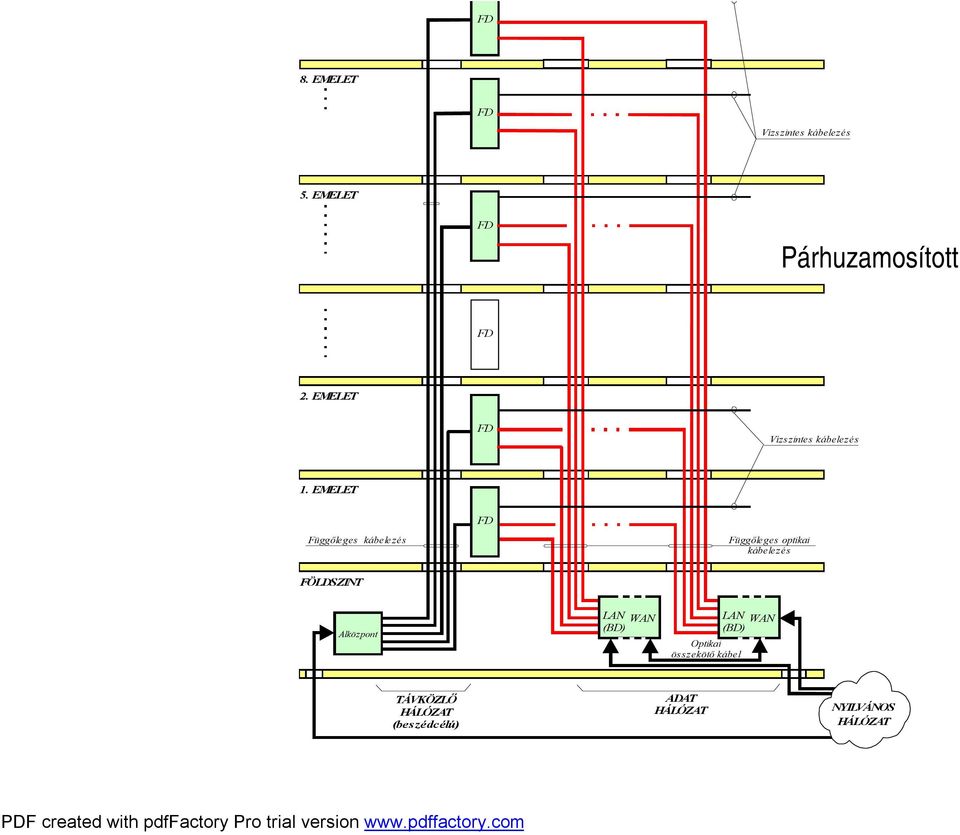

15 8. EMELET Vízszintes kábelezés 5. EMELET Párhuzamosított 2. EMELET Vízszintes kábelezés 1. EMELET Függőleges kábelezés Függőleges optikai kábelezés FÖLDSZINT Alközpont LAN (BD) WAN LAN (BD) Optikai összekötő kábel WAN TÁVKÖZLŐ (beszédcélú) ADAT NYILVÁNOS

16 Távolságok, az épület és a telephely elosztótól a szintelosztóig A CD (telephelyi elosztó) és a hozzá tartozó következő elosztók közötti megengedett maximális távolság többmódusú fényvezető kábel alkalmazása esetén: CD-től -ig = maximum 2000 m BD-től -ig = maximum 500 m Azon létesítmények esetében, amelyek meghaladják a fenti elosztó távolsághatárokat, a területet meg kell osztani -a CD megfelelő elhelyezésével és további BD telepítésével -olyan részekre, amelyek már kielégítik a távolsági követelményeket. A CD-től az -ig terjedő távolság 2000 m és 3000 m között egymódusúfényvezetőszálas kábelezéssel oldható meg. A BD-ben és CD-ben az átkötő kábel (patch kábel) hossza nem haladhatja meg a 20 m-t. A 20 m-t meghaladó hosszakat le kell vonni a maximális megengedett gerinckábel hosszakból.

megfelelő elhelyezésével és további BD telepítésével -olyan részekre, amelyek már kielégítik a távolsági követelményeket.

17 Vízszintes kábelezés hosszkiosztás Telekommunikációs helyiség Munkaterület Vízszintes kábel (90m) L3 L1 L1= Munkaterületi berendezés kábel L2= Patch cord vagy átkötő (jumper) kábel L3= Távközlési (telekommunikációs és informatikai) rendszer berendezés kábel L2 + L3 5 m L1 + L2 + L3 < 10 m L2

kábel L2= Patch cord vagy átkötő (jumper) kábel L3= Távközlési

18 Horizontális kábelezés elvi hosszkiosztása Channel (csatorna) Link (szakasz) E c c 90m c T Berendezéskábel Patch kábel TO Munkaterületi kábel Szintelosztó () E = berendezés az -ben c = csatlakozó T = végberendezés a munkaterületen TO = Távközlési aljzat

Munkaterületi kábel Szintelosztó () E = berendezés az -ben c =

19 Horizontális optikai kábelezés Channel (csatorna) Link (szakasz) E c s s c T Szintelosztó () Tartalmazhat az alrendszer mindegyik végén egy csatlakozót és egy kötést is E = berendezés az -ben c = csatlakozó s = kötés T = végberendezés a munkaterületen

alrendszer mindegyik végén egy csatlakozót és egy kötést is E

20 Akábelezési alrendszerek megengedett hossza CD BD EQP EQP EQP TO G F F B max 500m D telephelyi C épület B gerinc kábel gerinc kábel 90m vízszintes kábel A 2000m A + B + E =< 10 m - munkaterületi- és berendezéskábel, valamint a patch kábel együttes hossza a vízszintes alrendszerben. C és D =< 20 m - patch kábel a BD-ben vagy CD-ben F és G =< 30 m -berendezéskábel a BD-ben vagy CD-ben EQP = alkalmazás specifikus berendezés Megjegyzés : minden hosszúság fizikai hosszban értendő

együttes hossza a vízszintes alrendszerben.

21 optikai gerinc optikai rendezõ optikai patch kábel Hálózati aktív eszköz printer munkaterület kábel telefon aktív rendezõfelület munkaterület kábel adat patch kábel szintkábelezés Port - 2xRJ45 munkaállomás szintelosztó rendezõfelület szintkábelezés telefon patch kábel munkaterület kábel telefon rendezõfelület telefon rendezõ Port -2xRJ45 munkaterület kábel telefon trönkkábel telefon rendezõ server Meridian1 nt

22 Épületen belüli hálózat kiviteli terve Szöveges dokumentumok Előlap Tartalomjegyzék Tervezői nyilatkozat Műszaki leírás Egységtétel lista és anyagjegyzék Munkavédelmi- és tűzvédelmi fejezet Környezetvédelmi fejezet Jelmagyarázat Jegyzőkönyvek Címjegyzék Segédelosztópont táblázatok Meglévő és várakozó szolgáltatások listái Kártyaazonosító jegyzék (ONU-B és ONT beültetési táblázat)

23 Rajzos dokumentumok: - Áttekintő rajz (M=1:4000) - Elvi rajz (épületenként)* - Optikai berendezések telepítési tervei (M=1:20; [M=1:50])
