1 Hálózatok Alapismeretek Fizikai kivitelezés, strukturált kábelezés

2 Strukturált kábelezés A szabványosítás felé, 1990-es évek előtti idők A sok egyéni gyártói megoldás kötötte az eszközöket és a kábelezést a cégekhez, rugalmatlanul bővíthetők, gyakoriak voltak a teljes hálózatcserék és ezzel együtt az üzemi leállások Cégen belül a különféle rendszerek más-más infrastruktúrát igényeltek, amiket külön-külön kellett karbantartani is Igény merült fel mind a cégek, mind a távközlési szolgáltatók és szabványosító szervezetek részéről is egy egységes, rugalmas rendszer megalkotására Az épületen belüli vagy épületek közötti strukturáltan kábelezett adatátviteli hálózat nem kötődik konkrét alkalmazásokhoz, a végpontok azonos tulajdonságúak, egységesek a rendezők, azonosak az alkalmazott kábelek is, így a rendszer könnyen bővíthető, vagy cserélhetők rendszeren belül az elemek.

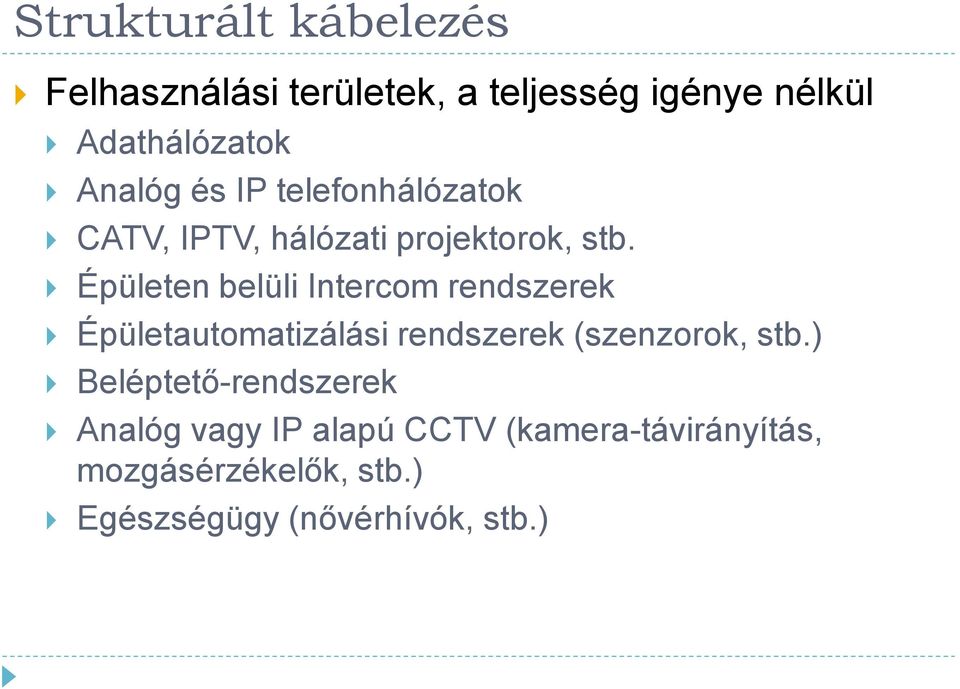

3 Strukturált kábelezés Felhasználási területek, a teljesség igénye nélkül Adathálózatok Analóg és IP telefonhálózatok CATV, IPTV, hálózati projektorok, stb. Épületen belüli Intercom rendszerek Épületautomatizálási rendszerek (szenzorok, stb.) Beléptető-rendszerek Analóg vagy IP alapú CCTV (kamera-távirányítás, mozgásérzékelők, stb.) Egészségügy (nővérhívók, stb.)

4 Strukturált kábelezés Sok egyezés, átfedés van az ANSI/EIA/TIA valamint az ISO szabványsorok között, de az alkalmazott terminológiában eltérések vannak

5 Strukturált kábelezés Az ANSI/TIA/EIA-568-B távközlési kábelezési szabvány által lefedett területek (ISO elnevezések is feltüntetve) Horizontális kábelezés (szintkábelezés) Kábel a patch paneltől (FD, Floor Distributor; HC, Horizontal Cross-Connect; szintelosztó) a munkaterületig Legfeljebb egy, opcionális átmeneti pont (TP, Transition Point) A távközlési aljzat (TO, Telecommunications Outlet) Gerinc kábelezés Vertikális kábelezés (épületkábelezés) Telephelyelosztótól (CD, Campus Distributor; MC, Main Cross- Connect) az épületelosztókig Épületelosztóktól (BD, Building Distributor; IC, Intermediate Cross-Connect) a szintelosztókig Összeköttetés a fogadó-, távközlési- és berendezés helyiségek között

6 Strukturált kábelezés Az ANSI/TIA/EIA-568-B (-C) távközlési kábelezési szabvány által lefedett területek (folyt.) Munkaterület (Work Area) A távközlési csatlakozó és a végponti eszköz közötti szakasz Fogadó pontok (EF, Entrance Facility) A távközlési szolgáltatók fogadási és gerinckábelek, antennakábelek, stb. épületbe lépési pontjai, fizikai védelmek Távközlési helyiségek (TC, Telecommunications Closet) Összeköttetési pont a gerinc- és horizontális kábelek között Távközlési és adathálózati berendezéseket is tartalmazhat Berendezés helyiségek (ER, Equipment Room) Bonyolultabb és költségesebb eszközök speciálisabb feltételeknek megfelelő helyisége (UPS-ek, szerverek, telefonközpont, stb.) Dokumentáció

7 Strukturált kábelezés Egy általános példa

8 Strukturált kábelezés Alrendszerek

9 Strukturált kábelezés Alrendszerek elvi hosszai D és C 20 m F és G 30 m A+B+E 10 m E

10 Strukturált kábelezés Horizontális kábelezés elvi hosszai E: aktív eszköz; C: csatlakozó; TO: távközlési aljzat (RJ45); T: végponti eszköz Berendezéskábel + patch kábel 5 m Munkaterületi kábel 5 m Berendezéskábel + patch kábel + munkaterületi kábel 10 m

11 Horizontális kábelezés Horizontális kábelezés megvalósítási módjai Rugalmas és keményfalú, belső vagy külső kábelcsatornák Kábeltálcák (álmennyezetben) Álpadló (jelöléssel ellátva ott, ahol megfelelő eszközzel felszedhetők) Padlózatba süllyesztett (takart de felbontható) árkok (Nem húzunk direktben kábelt álmennyezetben: más fajú rendszerek zavarása, rendezetlenség, gubancolódás, sérülékenység, a kábelek álmennyezetre kifejtett súlya és a megoldás dokumentálhatatlansága miatt!)

12 Berendezés helyiségek kialakítása Szükség esetén a fogadópontok és távközlési helyiségek funkcióit is betöltheti Lehetőség szerint bővíthető legyen, valamint olyan helyen legyen és olyan ajtóval, hogy nagy berendezésekkel könnyel megközelíthető legyen Helyi vízszinttől minél feljebb (pl. nem pince), rázkódásoktól mentes helyen Nagy EMI forrásoktól messze legyen és/vagy rendelkezzen megfelelő árnyékolással a falakban Ajánlott belmagasság min. 2.4 m Légkondicionáló berendezés 24 óra/365 nap alapon, a levegő megfelelő pormentesítésével Folyamatosan fenntartott C, 30-55% páratartalom Többirányú villamos betáplálás, szabványos földelések!

13 Munkaterületek kialakítása A majdani átlagos vagy betervezett bútorzatok meghatározzák az aljzatok (és esetleges külső rendszercsatornák) elhelyezését, a kábelezés útját Munkahelyenként 1-1 db telefon és adat célra használható aljzattal számolhatunk, amihez az erősáramú hozzáférés kb.1 m-en belül legyen

14 Keretek és szekrények Elterjedt szabvány szélességméret: 19 (EIA) 1 U (unit) = 1.75 = mm Az EIA-310 szabvány alapján az eszközök teljes méretezése definiált Léteznek még 23 és 10 méretű rendezőelemek is Az eszközök 1-7U magasak, az informatikában teljes szélességűek, stúdiótechnikában léteznek ½ szélesek is

15 Keretek és szekrények Nyitott keretek Egyoszlopos, kétoszlopos formában Álló vagy fali (fix, kinyitható, lenyitható) kivitelben Általában 15-55U méretekben, összeköttetési pontok, kábelrendezők vagy akár szerverek számára is (a forma és magasság a felhasználási céltól függ) Szekrények Álló (általános, szerver) Általában 9-45U méretekben, mm szélességben és/vagy mélységben Fali (egyrészes, kétrészes) Általában 4-18U méretekben, 600mm szélességben, összeköttetési pontok, kábelrendezők számára Termékválaszték (például):

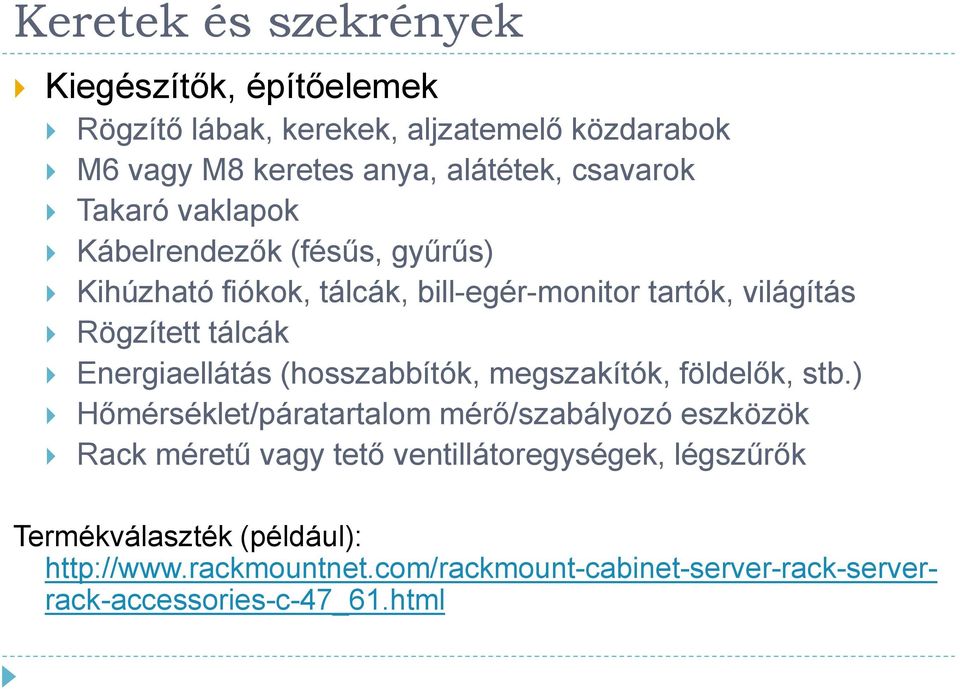

16 Keretek és szekrények Kiegészítők, építőelemek Rögzítő lábak, kerekek, aljzatemelő közdarabok M6 vagy M8 keretes anya, alátétek, csavarok Takaró vaklapok Kábelrendezők (fésűs, gyűrűs) Kihúzható fiókok, tálcák, bill-egér-monitor tartók, világítás Rögzített tálcák Energiaellátás (hosszabbítók, megszakítók, földelők, stb.) Hőmérséklet/páratartalom mérő/szabályozó eszközök Rack méretű vagy tető ventillátoregységek, légszűrők Termékválaszték (például):

17 Keretek és szekrények Kiegészítők, építőelemek Cross-connect panelek Főleg telefontechnikai alkalmazás Általában U méretben, Európában a Krone eszközcsalád az elterjedt

18 Keretek és szekrények Kiegészítők, építőelemek Patch panelek (sodrott érpáras, BNC, moduláris) 10 és 19 -os 1-2U méretekben Falra vagy rack-be szerelhető kivitelben Késes vagy toldó csatlakozási felülettel hátulról Általában RJ45 aljzatokkal, CAT5e és CAT6 kategóriákban, árnyékoló borítással vagy anélkül 10 : aljzattal, 19 : aljzattal T568A és T568B szerinti bekötéseket feltüntetik Analóg telefon alkalmazáshoz elérhető 19 -os, 50 végpontos panel is, RJ45 vagy RJ12 aljzattal

19 Keretek és szekrények Kiegészítők, építőelemek Optikai végződtető és rendező dobozok (12-96 szál kezelésére, 1-8 tálcával (kazettával), 1-5U méretben)

20 Általános szerszámok és anyagok Csavarhúzókészletek (szigetelt, csúszásmentes nyelű, órás készlet, állandó és cserélhető mágneses betétes: lapos, keresztfejes, Philips, Torx, imbusz) Műszerész oldalcsípő és lapos fogó Egyetemes (kombinált) fogó Csipeszkészlet, kevlár olló Villáskulcs-készlet vagy állítható villáskulcs Univerzális kés Villamos ellenőrző és mérőműszerek, ezek kiegészítői Szigetelő-rögzítő anyagok (Forrasztópáka és kiegészítői) (Elemlámpa, fejlámpa) (Kábel jelölők és feliratozók)

21 Tipikus célszerszámok UTP, koax és optikai kábelvágók és csupaszolók Krimpelőfogók (fix vagy moduláris)

22 Tipikus célszerszámok Betűző szerszámok (visszaható és mentes) Kötegelőhúzó fogó (műanyaghoz és fémhez) Optikai kötések speciális előkészítő szerszámai (pl. száltörő)

23 Egyéb közegspecifikus anyagok és eszközök Szerelési anyagok (csatlakozók, toldók, aljzatok, stb.) Berendezések (pl. optikai szálheggesztő) KST_Hun.pdf Optikai kötések segédanyagai (tisztító kendők, folyadékok, stb.) Ellenőrző- és mérőműszerek (pl. wiremap teszter, minősítő műszerek, OTDR, stb.) Lásd Átviteli közegek
