1 MPO - 10/40/100GbE Általános információk V1.0 Pirmin Koller,

2 Tartalom MPO csatlakozó 10/40/100 Gigabit 10 Gigabit koncepció 40/100 Gigabit koncepció Csatorna - 10 Gb/s Csatorna Gb/s Polaritási szempontok Csatlakozási módozatok Nyitott kérdések

3 MPO Csatlakozó Minőségi ellenőrzés: 3D-s interferométeres mérések a csatlakozó felületén Optikai ellenőrzés magas nagyítási érték mellett Page 3

4 MPO Csatlakozó Page 4

5 MPO Csatlakozó MPO felületcsiszolási minőség: 3D ultraviola lézer képpel ellenőrízve Page 5

6 MPO Csatlakozó R&M MTP Csatlakozókat használ! Az R&M a piacon fellelhető lehető legjobb MPO csatlakozókat használja: az US Conec MTP ELITE multimódusú ferrule-t. Az Elite ferrule a legmagasabb minőségű multimódusú ferrule az US Conec MTP választékán belül. Ezek az MPO csatlakozó jelentős jelveszteség csökkenését biztosítják, jobb reflexiós értékek mellett, az általános MPO csatlakozókkal összehasonlítva. Page 6

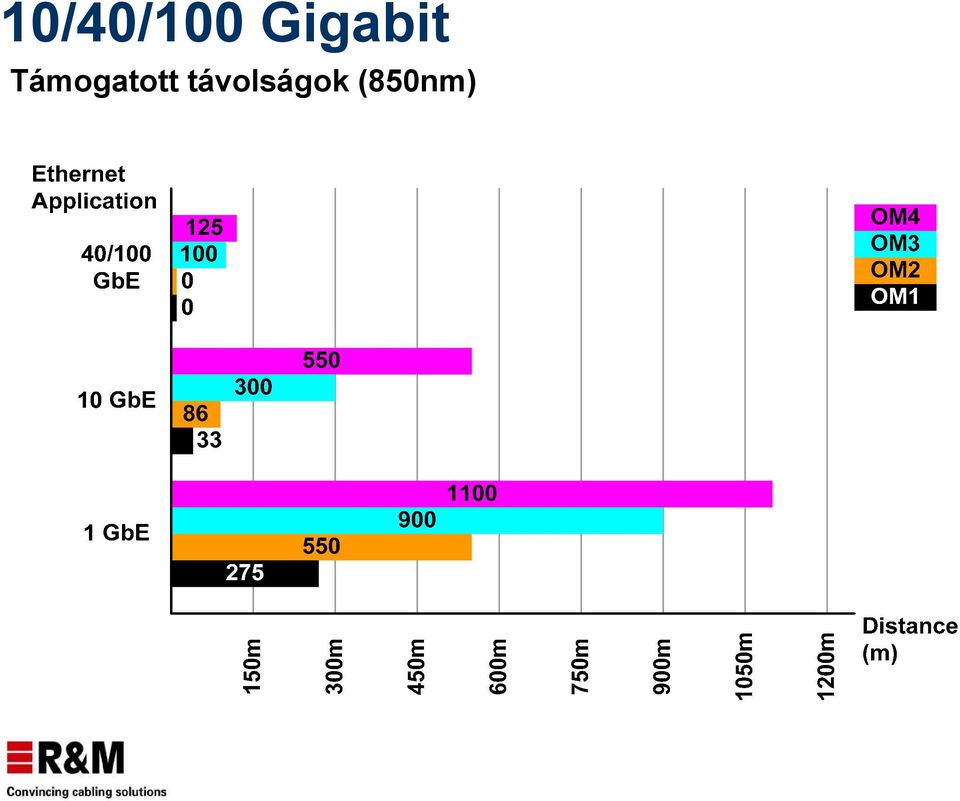

7 10/40/100 Gigabit Támogatott távolságok (850nm)

8 10 Gigabit koncepció IEEE 802.3ae 10 Gigabit Ethernet Optikai adó Optikai szál Optikai vevő Támogatott távolságok: 300m => OM3 550m => OM4 100m => rézkábelezés esetén Page 8

9 40/100 Gigabit koncepció IEEE 802.3ba 40/100 Gigabit Ethernet Optikai adó Optikai szál Optikai vevő Támogatott távolságok: 100 m => OM3 125 m => OM4 7 m => rézkábelezés esetén Page 9

10 Helyes kapcsolódás 40GbE esetén Optikai Vevő MPO Csatlakozó Fiber Position Optikai Adó MPO Csatlakozó 12 szálas MPO csatlakozó Optikai Adó MPO Csatlakozó Optikai Vevő MPO Csatlakozó Page 10

Csatlakozó 12 szálas MPO csatlakozó Optikai Adó

11 Helyes kapcsolódás 100GbE esetén Optikai Vevő MPO Csatlakozó Optikai Adó MPO Csatlakozó Szálpozíció 24 szálas MPO csatlakozó Vevő a felső sorban Szálpozíció Optikai Adó MPO Csatlakozó Optikai Vevő MPO Csatlakozó Page 11

szálas MPO csatlakozó Vevő a felső sorban Szálpozíció

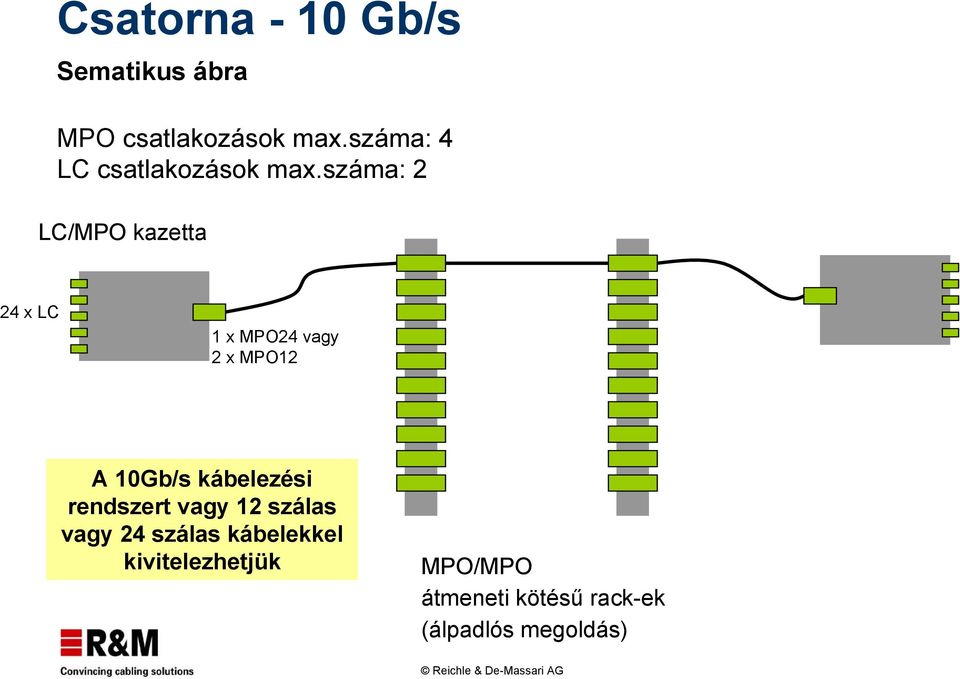

12 Csatorna - 10 Gb/s Sematikus ábra MPO csatlakozások max.száma: 4 LC csatlakozások max.száma: 2 LC/MPO kazetta 24 x LC 1 x MPO24 vagy 2 x MPO12 A 10Gb/s kábelezési rendszert vagy 12 szálas vagy 24 szálas kábelekkel kivitelezhetjük MPO/MPO átmeneti kötésű rack-ek (álpadlós megoldás)

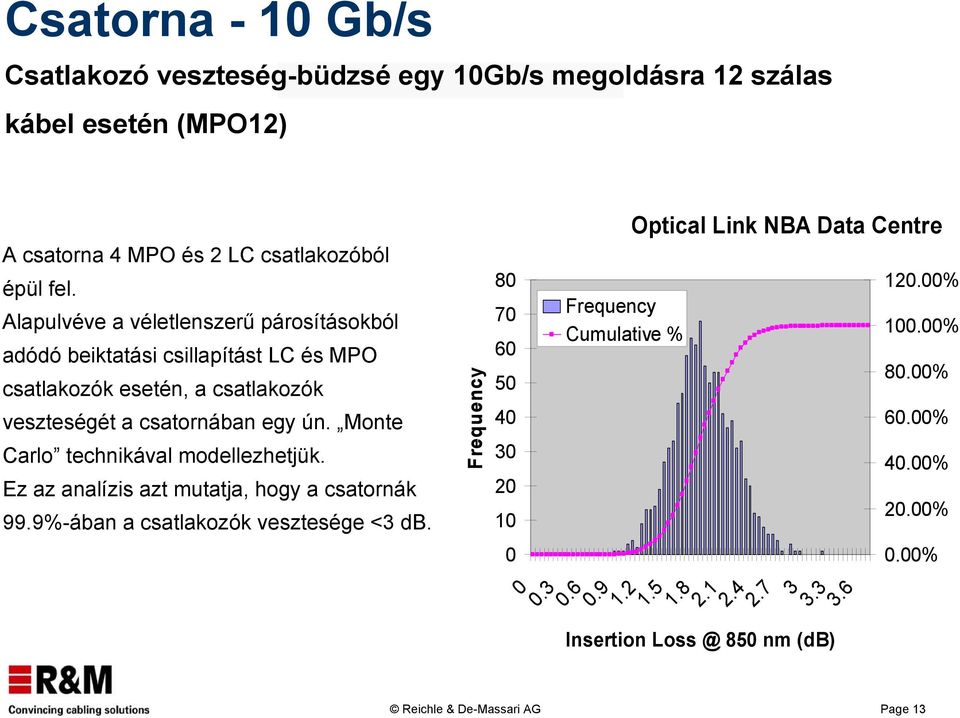

13 Csatorna - 10 Gb/s Csatlakozó veszteség-büdzsé egy 10Gb/s megoldásra 12 szálas kábel esetén (MPO12) A csatorna 4 MPO és 2 LC csatlakozóból épül fel. Alapulvéve a véletlenszerű párosításokból adódó beiktatási csillapítást LC és MPO csatlakozók esetén, a csatlakozók veszteségét a csatornában egy ún. Monte Carlo technikával modellezhetjük. Ez az analízis azt mutatja, hogy a csatornák 99.9%-ában a csatlakozók vesztesége <3 db. Frequency Frequency Cumulative % Optical Link NBA Data Centre Insertion 850 nm (db) % % 80.00% 60.00% 40.00% 20.00% 0.00% Page 13

Monte Carlo technikával modellezhetjük. Ez az analízis azt mutatja, hogy a csatornák 99.9%-ában a csatlakozók vesztesége <3 db.

14 DIN EN : teljesítmény büdzsé 10GBase-SR-re (OM3 szál, IEEE _ 52.fejezet) Teljes passzív elem csillapítás (db) Teljesítmény csökkenés (1.3 db 0.5m-en) Maximális csillapítási szint (7.3 db) csatorna hossz (m) szálveszteség 300m-en: 1.1dB Teljesítmény csökkenés (4.7 db 300m-en) max. csatlakozó veszteség 300m-en:1.5 db 3 db csatlakozó veszteség =>240m-es link lehetséges OM3-as szállal Page 14

15 100 Gb/s-re bővítés: Optikai szál kiosztás 100GBase-SR10 (IEEE 802.3ba) esetén Page 15

16 Csatorna Gb/s Sematikus ábra A Opció: MPO24 használatával közvetlen felbővítés (upgrade) lehetséges. Trunk kábel 24MPO trunk kábel Trunk kábel MPO Patch panel helyettesíti az LC kazettákat MPO/MPO Interconnection racks (álpadlós megoldás) Patch panel MPO csatlakozások száma: 4

Trunk kábel 24MPO trunk kábel Trunk kábel MPO Patch panel helyettesíti

17 Csatorna Gb/s Teljesítmény büdzsé - 100GBase-SR10 OM3 szállal (IEEE 802.3_84.fej.) Teljes passzív elem csillapítás (db) Maximális csillapítási szint (8.3 db) csatorna hossz (m) szálveszteség 100m-en: 0.35 db Teljesítmény veszteség 100m-en: 6.4 db max. csatlakozó veszteség 100m-en: 1.5 db 10GBase-SR 100GBase-SR10 (OM3) 3 db csatlakozó veszteség =>55m-es link lehetséges OM3-as szállal Page 17

3 db) 0 50 100 150 200 csatorna hossz (m) szálveszteség 100m-en: 0.35 db Teljesítmény veszteség 100m-en: 6.

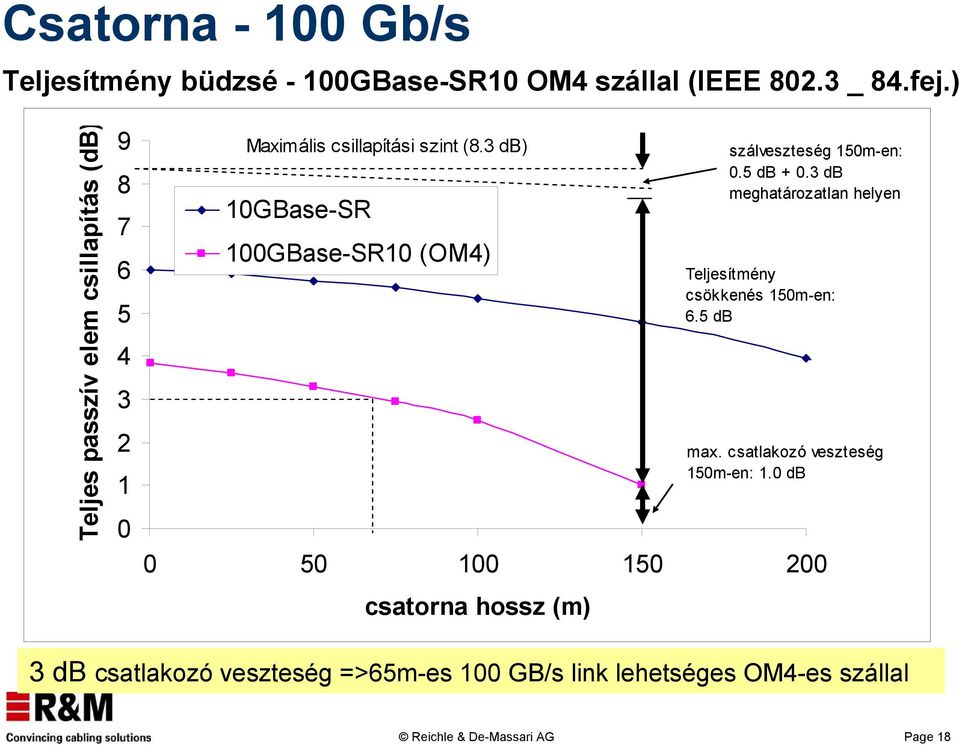

18 Csatorna Gb/s Teljesítmény büdzsé - 100GBase-SR10 OM4 szállal (IEEE _ 84.fej.) Teljes passzív elem csillapítás (db) Maximális csillapítási szint (8.3 db) 10GBase-SR 100GBase-SR10 (OM4) csatorna hossz (m) szálveszteség 150m-en: 0.5 db db meghatározatlan helyen Teljesítmény csökkenés 150m-en: 6.5 db max. csatlakozó veszteség 150m-en: 1.0 db 3 db csatlakozó veszteség =>65m-es 100 GB/s link lehetséges OM4-es szállal Page 18

3 db) 10GBase-SR 100GBase-SR10 (OM4) 0 50 100 150 200 csatorna hossz (m) szálveszteség 150m-en: 0.5 db + 0.

19 Polaritási szempontok Annak érdekében, hogy kétirányú kommunikációt biztosítsunk irányonként külön dedikált szállal, a kábelezési rendszernek megfelelő jelpolaritást kell biztosítania úgy, hogy a csatorna egyik végén lévő Adó a csatorna másik végén lévő Vevőhöz csatlakozik. A kábelezési rendszer megfelelő polaritásának a biztosítása rendkívül fontos a működés szempontjából. Az R&M termékek az A típusú csatlakozási sémát követik. Page 19

lévő Adó a csatorna másik végén lévő Vevőhöz csatlakozik.

20 A típusú csatlakozási séma (10GbE) TIA-568-B.1-7 A típusú csatlakozási séma 10GBase-SR duplex jelek esetén A típusú female Az A típusú csatlakozás két különböző típusú patch cord-ot igényel (1db A-A,1db A-B típusú) Page 20

esetén A típusú female Az A típusú csatlakozás két

21 A típusú csatlakozási séma (40/100GbE) TIA-568-B.1-7 A típusú csatlakozás Párhuzamos jelek esetén (40/100GbE) A típusú female A típusú male B típusú female A csatlakozás (40/100GbE) eltérő típust/polaritású kábeleket igényel Page 21

22 40G & 100G-re felbővítés (upgrade) Hogyan kezeli az R&M megoldása a párhuzamos optikai utakat MPO 24 es használatával a rendszert módosítások nélkül tudjuk 100Gb/s-sé tenni (20 csatorna x 10 Gb/s). A 100Gb/s-os aktív eszközöket (100GBase/SR10) már eleve 24 MPO Male csatlakozókkal látják el (IEEE _ 86.fejezet). 100Gb/s-re történő felbővítésnél az LC/MPO kazettákat a rack-ben lehet, hogy MPO/MPO interconnection panelekkel kell kicserélni, függően a jövőbeli 100Gb/s rendszerhez megkívánt csatlakozástól. Extra MPO 24 Trunk kábeleket is hozzáadhatunk, ha bővítjük a rendszert. Rugalmasságának köszönhetően az MPO24-gyel tervezett kábelezési rendszer egy nagyszerű beruházás-védelmet biztosít. Page 22

23 40G & 100G-re felbővítés (upgrade) Hogyan kezeli az R&M megoldása a párhuzamos optikai utakat 40 Gb/s aktív eszközöket LC csatlakozóval, valamint 10Gb/s eszközöket közvetlenül beköthetünk a jelenlegi kábelinfrastruktúrába. 40 Gb/s aktív eszközöket MPO12 csatlakozóval egy Y kábel segítségével tudunk bekötni (2 x 12 MPO -ról 24 MPO-re) 100GBase-SR10 rendszerek esetén, a sokkal szigorúbb teljesítmény követelmények miatt egy alacsonyabb teljes csatlakozási veszteség nagyban növeli a hálózat megbízhatóságát, a nagyobb teljesítménytartaléknak köszönhetően. R&M a legjobb MPO csatlakozókat alkalmazza a piacon: az US Conec MTP ELITE multimódusú ferrule-kat. Ez az US Conec MTP választék legmagasabb minőségű ferrule-je, mely jelentős MPO csatlakozó veszteség- és reflexió-csökkenést jelent egy általános MPO-hoz képest. Page 23

24 nyitott kérdések konfigurátor (Q4/2010) 100GbE választék (Q1/2011) Page 24
