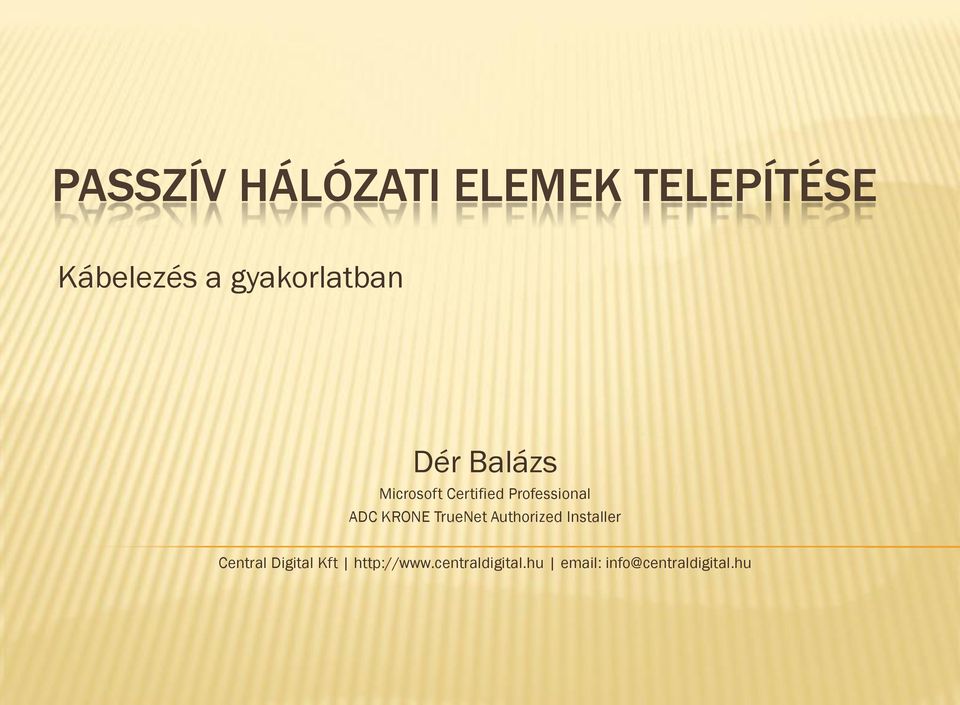

1 PASSZÍV HÁLÓZATI ELEMEK TELEPÍTÉSE Kábelezés a gyakorlatban Dér Balázs Microsoft Certified Professional ADC KRONE TrueNet Authorized Installer Central Digital Kft info@centraldigital.hu

2 KITÉRŐ SZABVÁNYOK ÉS SZERVEZETEK ISO / IEC szabványok Egész világon érvényesek CENELEC szabványok EU szabványok, így Európában érvényesek TIA/EIA szabványok Egyesült Államokban

3 A PROBLÉMA Leküzdhetetlen a vágyunk hogy gondolatainkat megosszuk egymással. Ehhez kapcsolatba kell lépnünk egymással Ha a fizikai távolság vagy a közlendő jellege megkívánja Technikai eszközökkel kommunikálunk!

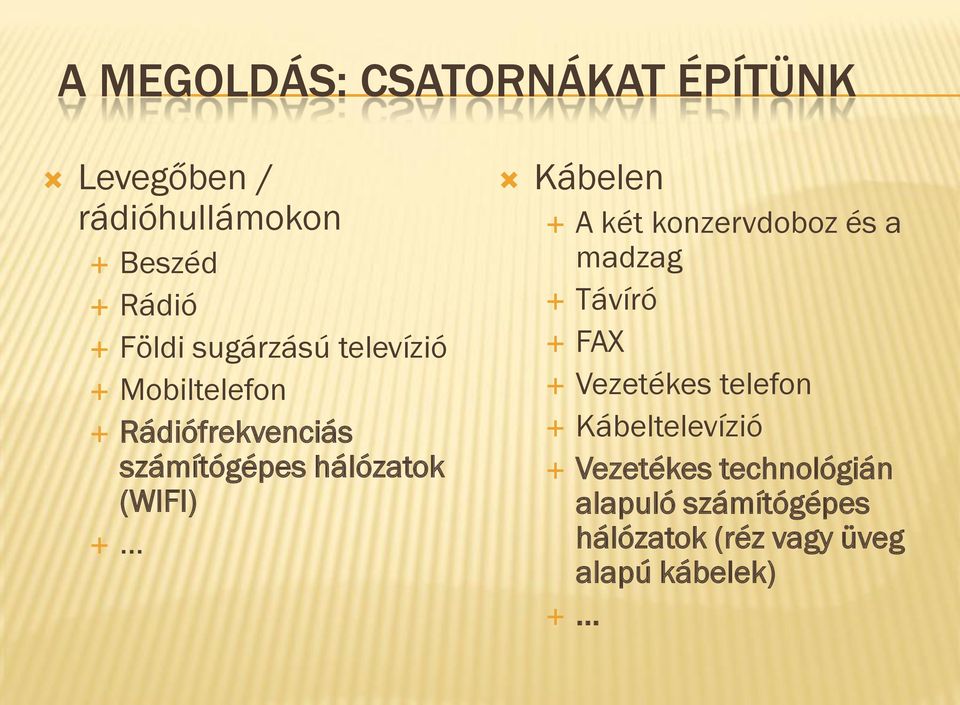

4 A MEGOLDÁS: CSATORNÁKAT ÉPÍTÜNK Levegőben / rádióhullámokon Beszéd Rádió Földi sugárzású televízió Mobiltelefon Rádiófrekvenciás számítógépes hálózatok (WIFI)... Kábelen A két konzervdoboz és a madzag Távíró FAX Vezetékes telefon Kábeltelevízió Vezetékes technológián alapuló számítógépes hálózatok (réz vagy üveg alapú kábelek)...

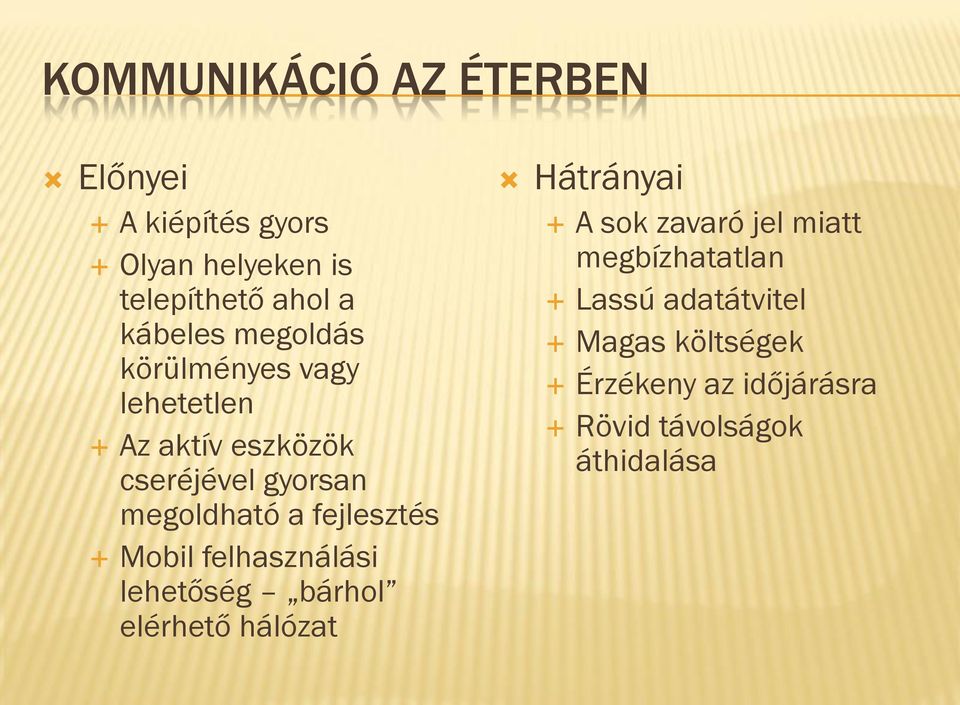

5 KOMMUNIKÁCIÓ AZ ÉTERBEN Előnyei A kiépítés gyors Olyan helyeken is telepíthető ahol a kábeles megoldás körülményes vagy lehetetlen Az aktív eszközök cseréjével gyorsan megoldható a fejlesztés Mobil felhasználási lehetőség bárhol elérhető hálózat Hátrányai A sok zavaró jel miatt megbízhatatlan Lassú adatátvitel Magas költségek Érzékeny az időjárásra Rövid távolságok áthidalása

6 A KÁBELES KAPCSOLAT Előnyei Páratlan megbízhatóság Nagyságrendekkel nagyobb sebesség Nem érzékeny az időjárásra Több km áthidalható Hátrányai Az átvitel minőségét nagyban befolyásolja a passzív elemek minősége és a telepítés minősége A kapcsolati sebesség nem csak az aktív eszközöktől függ Viszonylag drága a passzív hálózati elemek telepítése

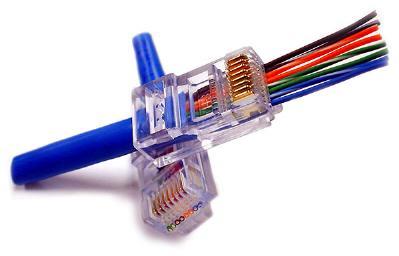

7 A KÁBELES KAPCSOLAT LEHET Réz alapú Optikai

8 Passzív hálózati elemek telepítése RÉZ ALAPÚ KÁBELEZÉS

9 ELŐNYÖK Egyszerűbb szerelési technológia Alacsonyabb telepítési költségek Olcsóbb aktív eszközök Relatív gyors adatátvitel Szennyeződésre kevésbé érzékeny csatlakozások Helyes telepítés után megbízható, sokoldalú, költséghatékony

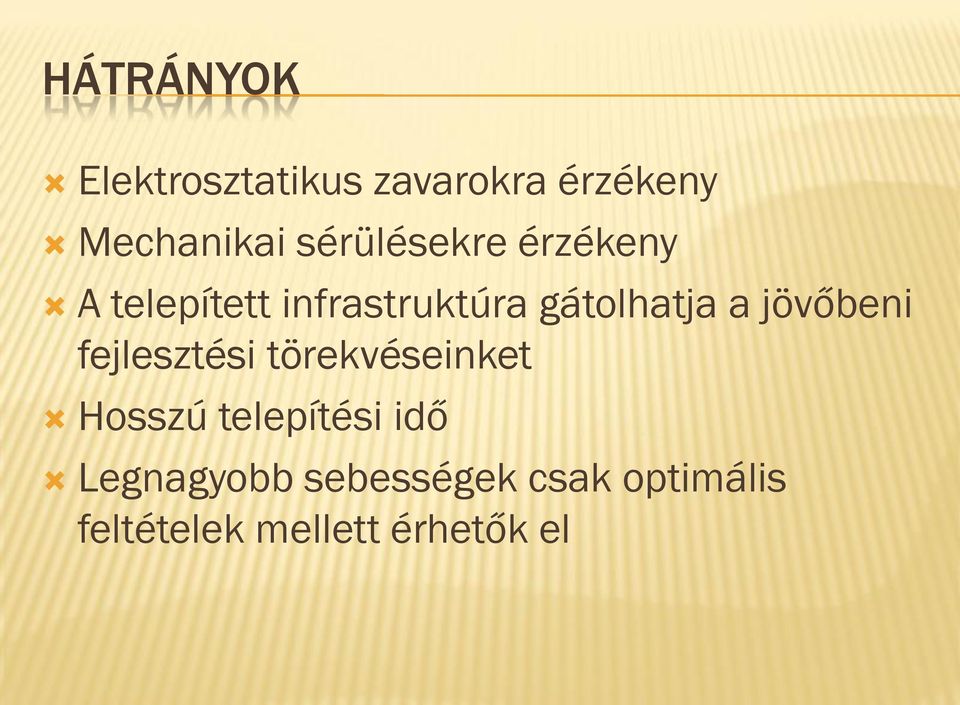

10 HÁTRÁNYOK Elektrosztatikus zavarokra érzékeny Mechanikai sérülésekre érzékeny A telepített infrastruktúra gátolhatja a jövőbeni fejlesztési törekvéseinket Hosszú telepítési idő Legnagyobb sebességek csak optimális feltételek mellett érhetők el

11 SZABVÁNYOK Mi a kategória (CAT)? A redszer komponensek elektronika jellemzőit meghatározó osztályrendszer. A nagyobb kategória jobb jellemzőket jelent. Arab számok jelölik a szinteket (pl.: CAT 7 ) Ez igaz az IEC és a TIA szabványokban is A TIA szabványban a csatorna átviteli jellemzőit is a kategória besorolás jellemzi (átviteli sebesség,...) Mi az osztály (Class)? Az IEC és európai szabványban a csatorna átviteli jellemzőit leíró jelölési rendszer. Az ABC betűi azonosítják a szinteket (pl.: Class F ) Itt is a magasabb jelölés jobb minőséget (nagyobb sebességet) jelent.

12 ÉRVÉNYES SZABVÁNYOK TIA/EIA 568 B-2.1 (CAT 6) június ISO/IEC 11801: Felülvizsgált CAT 5; 6; 7; Class D; E; F EN : 2002 Fenti európai kiadása IEC : 2007 RJ45 STP részletes specifikációja IEC : 2005 RJ45 UTP részletes specifikációja

13 ALKALMAZÁSI TERÜLETEK CAT5e Class D CAT6 Class E CAT6A Class E A CAT7 Class F CAT7A Class F A 4/16 MBPS Token Ring x x x x x 10BASE-T x x x x x 100BASE-T4 x x x x x 155 MBPS ATM x x x x x 1000BASE-T x x x x x TIA/EIA-854 x x x x 10GBASE-T x x x Szélessávú CATV x x

14 KÁBELEK FIZIKAI OSZTÁLYOZÁSA Fali (Solid) kábel Fix telepítésre tervezték Rézvezetők tömörek Merev szerkezetű Sokkal jobb elektronikai paraméterek A teljes csatornában max 90m hosszban telepíthető Patch (Strainded) kábel Mobil használatra Jobban ellenáll a hajlító igénybevételnek Rézvezetők elemi szálakból sodrottak Gyakori csatlakoztatásra kifejlesztett elemek Puhább, könnyebb Maximum 10m hosszan telepíthető a csatornába

15 KÁBELEK JELÖLÉSE A fali és a patch kábeleket azonosan jelöljük, általában szövegesen van a kábelen feltűntetve a rézvezető típusa, és vastagsága. A vastagságot az AWG szám mutatja, minél megasabb a szám annál vékonyabb a rézvezető. A kábel árnyékolásának ISO / IEC 11801:2002 szabvány szerinti jelölése (ide vonatkozó európai szabványok EN :2002 vagy EN a régi jelölést (UTP / FTP / S-STP) használják): xx/xxx _ sodort érpár (TP) érpárak árnyékolása (U = nincs árnyékolás) (F = fólia árnyékolás) külső árnyékolás Példa: SF/FTP (F = fólia árnyékolás) (S = fémharisnya) (SF = fólia és harisnya)

16 A JÖVŐ Előkészületben az IEEE HSSG: 100Gigabit Ethernet szabvány 40 és 100 Gbit/s sebesség 100 Gbit/s legalább 10 m távolságon árnyékolt rézvezetéken Várható 2010-ben! IEEE802.3at: PoEP Power over Ethernet Plus 30 W (jelenleg PoE 15W) Várható 2009-ben!

17 ÚJ SZABVÁNYOK KIHIRDETÉSE IEEE 802.3an (10GBASE-T) szept. Kábelek telepítésére vonatkozó (10GBASE-T) ISO/IEC TR július TIA-TSB márc. ENELEC EN dec. Új Class E A Argumented Cat 6 kábelezés ISO/IEC 11801:2002 Ad.1 csatorna márc. ISO/IEC 11801:2002 Ad.2 kompnensek, link márc. TIA-568-B márc. CENELEC EN A márc.

18 Passzív hálózati elemek telepítése ÜVEGSZÁL ALAPÚ KÁBELEZÉS

19 ELŐNYÖK Magas fokú zavarvédettség Óriási távolságok hidalhatók át Elérhető legmagasabb sebesség Jövőálló (Future proof) nagy biztonsággal állítható, hogy a belátható jövő fejlesztései támogatni fogják Magas végpont-sűrűségben telepíthető Csekély fizikai méret és súly

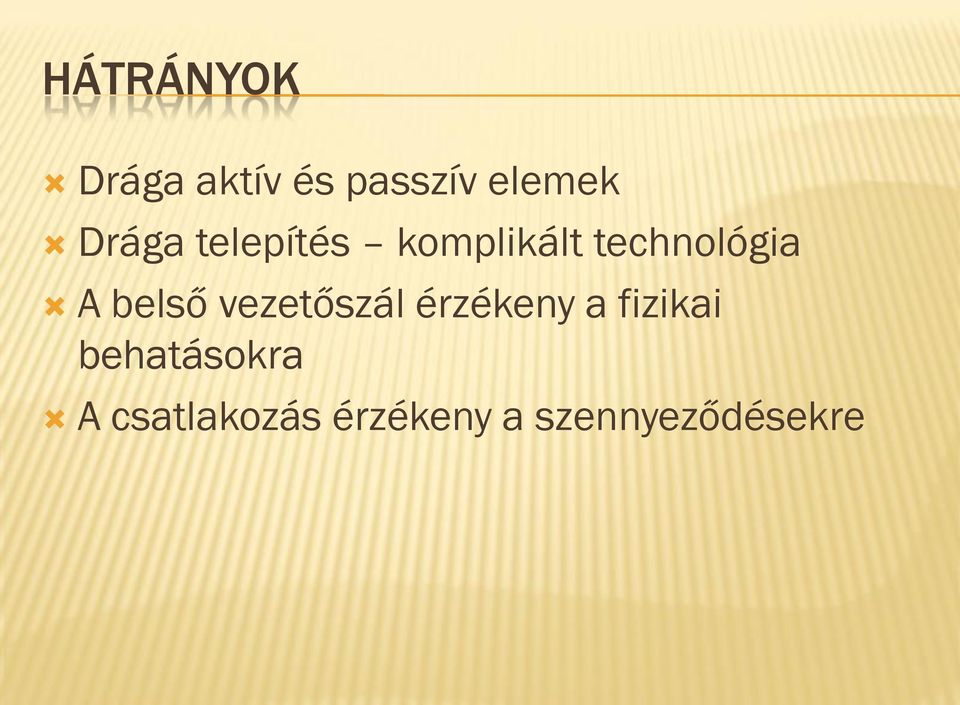

20 HÁTRÁNYOK Drága aktív és passzív elemek Drága telepítés komplikált technológia A belső vezetőszál érzékeny a fizikai behatásokra A csatlakozás érzékeny a szennyeződésekre

21 SZABVÁNYOK ISO/IEC Ed2.0 szabvány három típusú optikai kábelt definiál OM1 jelöli a műltban kedvelt 62,5/125 mikron méretű optikai kábelt. OM2 már 500 MHz átviteli sávszélességet garantál 50/125 mikron méretű kábelen OM3 fel van készítve az 1500/500 MHz-es átvitelre, de megszorításokkal a 2000 MHz km-t is támogatja.

22 OPTIKAI KÁBEL SZERKEZETE

23 KÁBEL TÍPUSOK SM (Single Mode) 9 mikron mag Hosszú távolságok áthidalására (1G max 100 km) MM (Multi Mode) Jellemző méret korábban 62,5 mikron mag Ma használatos 50 mikron mag Rövidebb távolságok áthidalására (1G max 550 m)

24 SZABVÁNYOK SEBESSÉGEK TÁVOLSÁGOK Felhasználás Mag hullámhossz 62.5μm 160/ μm 200/500 50μm 500/500 50μm 2000/500 SM 100BASE-SX 850nm 300m 300m 300m 300m 1000BASE-SX 850nm 220m 275m 550m 550m 1000BASE-LX 1300nm 550m 550m 550m 550m 5km 10GBASE-SR 850nm 28m 28m 86m 300m 10GBASE-LR 1310nm 10km 10GBASE-ER 1550nm 40km 10GBASE-LRM 1300nm 220m 220m 220m 220m 10GBASE-LX4 1310nm 300m 300m 300m 300m 10km

25 CSATLAKOZÓ TIPUSOK Leggyakoribb típusok LC LSH (E-2000) SC ST MT-RJ

26 LC Magas sűrűségű rendszerekben igen gyakran használt csatlakozó Adatközpontokban (Datacenter) igen elterjedt Nem csak hálózati hanem adattárolói (Storage Network) célra is Támogatja a SM és a MM kábeleket is Könnyen összekapcsolható két szál (Duplex) Kis fizikai méretek (törésgátlóval 50,5 mm x 13,1 mm x 15,4 mm) Szabvány: IEC ; TIA A

27 LSH (E-2000) Hosszútávú kapcsolatok kedvelt csatlakozója Modern, beépített automatikus védelem a szennyeződések és a lézerfény ellen szállítási állapotban (fém porvédő sapka) Támogatja a SM és a MM kábeleket is Kis fizikai méretek (törésgátlóval 60,3 mm x 9,0 mm x 22,0 mm) Szabvány: IEC ; TIA

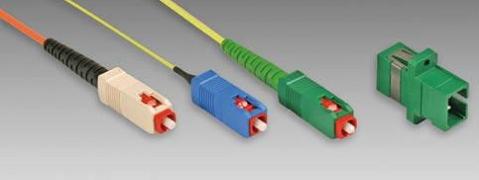

28 SC Hosszútávú kapcsolatok kedvelt csatlakozója Régóta használt, bevált típus Támogatja a SM és a MM kábeleket is Kis fizikai méretek (törésgátlóval 56,0 mm x 9,3 mm x 22,0 mm) Szabvány: IEC ; TIA 604-3

29 ST Hosszútávú kapcsolatok kedvelt csatlakozója Egyike a legrégebben használt típusoknak majdhogynem elavult Támogatja a SM és a MM kábeleket is Kör keresztmetszetű, bajonett záras rögzítés Fizikai méretei (törésgátlóval 57,0 mm x 9,7 mm) Szabvány: IEC ; TIA 604-2

30 MT-RJ Csak dupla optikai szálat tud csatlakoztatni, míg a fentiek csak közösítővel képesek erre (Duplex) Legjobb csatlakozó sűrűség érhető el Támogatja a SM és a MM kábeleket is Fizikai méretei (törésgátlóval 50,8 mm x 9,3 mm x 22,1 mm) Szabvány: IEC ; TIA

31 SZERELÉSI ELJÁRÁSOK Gyorsragasztás Kiégetés

32 TELEPÍTŐ 10 PARANCSOLAT Akadályozd meg a sérüléseket Használj puha, lehetőleg sötét felületet a szereléshez A lehullott szemetet speciális tárolóba gyűjtsd, vagy ragasztószalaghoz rögzítsd Ha az üvegszál a bőrödbe hatolt, azonnal távolítsd el Soha ne egyél vagy igyál a munkaterületen. A testbe került hulladék anyagok komoly belső sérülést okozhatnak Védd a szemed Soha ne nézz bele a működő kábelbe Tarts egy papírlapot a csatlakozóhoz, úgy ellenőrizd a fény terjedését a kábelben Az esetlegesen elrepülő darabok ellen viselj védőszemüveget Munka közben ne érintsd meg az arcod vagy a szemed. Munka után moss kezet azonnal. A fogyóanyagokra kiemelt figyelmet fordíts Tartsd be a ragasztóanyagokra és oldószerekre vonatkozó előírásokat (pl.: dohányozni tilos!) A tisztító eszközök egyszer használatosak, és használat után megfelelően kell őket összegyűjteni (szálmentes kendő, alkoholos kendő).

33 KIÉGETÉS A 80-as évek elején az optikai kábelezés úttörői fejlesztették ki. Kétkomponensű epoxy gyanta rögzíti az optikai szálat a csatlakozóba. További rögzítés krimpeléssel Egy csatlakozó szerelési ideje perc

34 KIÉGETÉS LÉPÉSEI 1. Eltávolítjuk a kábel külső burkolatát és az elemi optikai szálat védő fizikai elemeket (kevlár szál,...) 2. Összekeverjük az epoxy 2 komponensét 3. Felszívjuk a keveréket egy fecskendőbe 4. Megtöltjük a keverékkel a csatlakozó fejet 5. Az előkészített kábelre felhúzzuk a csatlakozót, úgy hogy a kerámia középrészen átvezetjük az elemi optikai szálat 6. A csatlakozófejet rögzítjük a kábelen sajtolással (krimpelés)

35 KIÉGETÉS LÉPÉSEI 7. Kiégetés. A csatlakozó(ka)t egy speciális állványra helyezve sütőben vagy speciális kemencében felhevítjük, így az epoxy gyanta rögzíti az optikai szálat a kerámia magban. 8. A csatlakozó hegyén kilógó üveg elemi szálat bekarcoljuk és letörjük a csotlakozóhoz lehető legközelebb. 9. A polírozás a legkritikusabb lépés a minség szempontjából. Ezzel a lépéssel eltávolítjuk a fölösleges ragasztóanyagot, és fényesre polírozzuk a csatlakozót. Így a fény szinte akadálytalanul fog a csatlakozón áthaladni. 10. Ezután alkoholos törlőkendővel távolítsuk el az esetlegesen rárakódott zsírt, majd szálmentes törlőkendővel töröljük szárazra a csatlakozót 11. Legalább 100x-os nagyítású mikroszkóppal ellenőrizzük a csatlakozó felületét. 12. Megfelelő tesztészülékkel ellenőrizzük a kábel működését

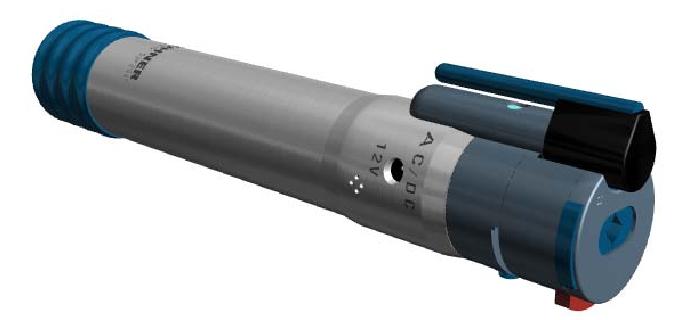

36 GYORSRAGASZTÁSI ELJÁRÁS Előnyei Gyors (90 s), Zárt rendszerű Könnyen elvégezhető Csatlakozás fizikai paraméterei megegyeznek a műhely körülmények között előállított kábelekével Hátrányai Drága speciális csatlakozók (3x ár) Érzékeny az emberi hibára Nem minden csatlakozó típushoz elérhető

37 QUICKASSEMBLY TECHNOLÓGIAI LÉPÉSEK 1. Szerszám előkészítése Tegye a csatlakozót az adapterbe Kapcsolja be a szerszámot 2. Kábel előkészítés Távolítsa el a kábel külső köpenyét, valamint a szálat körülvevő 900µm ill. 250µm-es borítórétegeket a megfelelő méretben. Tisztítsa meg a szálat alkoholos kendővel 3. Előmelegítés 1. Vigye fel a ragasztót az optikai szálra 2. Indítsa el az előmelegítési fázist 3. Vezesse a csatlakozóba az optikai szálat 4. Nyomja meg a készülék alján található kék talpat, hogy a csatlakozó teljes mértékben érintkezzen a bevezetett optikai szállal

38 QUICKASSEMBLY TECHNOLÓGIAI LÉPÉSEK 4. Melegítés Indítsa el a melegítési fázist Az első jelzés után a kevlárt rögzítse a csatlakozó menetes nyakára a törésgátló óramutató járásával megfelelő irányba történő tekerésével. 5. A szál polírozása Törje le a felesleges szálhosszt, ami túl lóg a csatlakozó ferrule felületén Nyissa ki a csatlakozó rögzítő adaptert, majd vegye ki a csatlakozót Jelölje meg a ferrule-t a jelölő filctollal Polírozza a megfelelő papírokon a csatlakozó ferrule-t a kívánt felület eléréséig.

39 SZÜKSÉGES SZERSZÁMOK ÉS ANYAGOK QUICK ASSEMBLY kéziszerszám Epoxy gyorsragasztó Száltörő Csatlakozó rögzítő adapter Hálózati töltő adapter Polírozó szett Clauss csupaszoló Kevlárvágó olló Kézi mikroszkóp QXA-015 QXA-006 QXA-012 ST QXA-001 SC QXA-002 QXA-005 QXA C C G

40 Bemutató / Videó QUICK ASSEMBLY KÉSZLET HASZNÁLATA

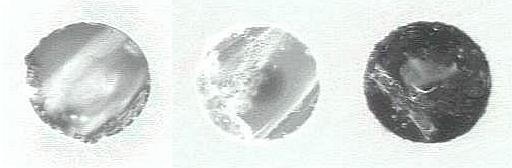

41 ELLENŐRZÉS A készre szerelt optikai csatlakozót mikroszkóp alatt szemrevételezéssel megvizsgáljuk. A polírozás minősége egyértelműen látszik a műszer keresőjében. Helyesen polírozott Hibásan polírozott

42 NÉHANY TANÁCS ISMÉTLÉS KÉPPEN A szereléskor keletkezett minden hulladék súlyosan egészségkárosító A levágott kevlár szálak illetve optikai elemi szálak belélegezve vagy szembe kerülve szélsőséges esetben vakságot vagy halált is okozhatnak Az optikai csatlakozók polírozott felületét SOHA nem szabad kézzel megfogni, vagy bármilyen szennyeződésnek kitenni. Üzemen kívüli kábeleket mindíg porvédő sapkával tároljuk. Amennyiben egy csatlakozót mégis beszennyeznénk, alkoholos ruhával távolítsuk el a szennyeződést, majd szálmentes törlőkendővel töröljük szárazra. Habár hosszirányban az optikai kábel több tonnát elbír, kereszt irányban igen sérülékeny. Vigyázzunk hogy semmilyen komoly fizikai hatás ne érje. Amennyiben olyan kábellel találkozunk, amely láthatóan sérült, azt semmisítsük meg. Soha ne nézzünk a lézer fénybe, retinakárosodást okozhat!

43 A JÖVŐ Előkészületben az IEEE HSSG: 100Gigabit Ethernet szabvány 40 és 100 Gbit/s sebesség 100 Gbit/s legalább 100 m távolságon OM3 MM vezetéken Várható 2010-ben! Legalább 10 / 40 km SM optikai vezetéken

44 Köszönöm a figyelmet! KÉRDÉSEK ÉS VÁLASZOK
