1 Reichle & De-Massari kft. Getta Tamás Magyar Telekom, Sopron

2 Áttekintés Cégtörténet MATÁV-os múlt, referenciák MDF VS Modular, VS Standard, VS Compact VSC ADSL splitter megoldások Árnyékolt rendezők Optikai rendezők & kábelek Optikai kötőhüvelyek Kérdések és Válaszok

3 Cégtörténet Független, egyetlen család által vezetett svájci vállalkozás 1964: alapítás Renato de-massari és Hans Reichle Vezetés most a 2. generáció kezében: Martin Reichle (CEO) és Peter Reichle (COO) 520 alkalmazott Forgalom 2004: 140 Mio. CHF >6.000 termék Export aránya: >75% passzív telekom- és épületkábelezési Rendszerek

4 Cégtörténet Sodrott rézérpáron és optikai szálon alapuló passzív telekom- és épületkábelezési rendszerek Telekom kábelezés Ipari kábelezés Épület kábelezés Rézérpár Optikai szál Otthon kábelezés

5 Cégtörténet Magyarországi jelenlét 1990 óta 1998: leányvállalat alapítása 10 alkalmazott Már 7. éve tartó folyamatos növekedés Forgalom 1H Mio. HUF passzív telekom- és épületkábelezési Rendszerek LAN/WAN 68/32 Réz/Optika 75/25 kábel-eladás >4.000 km/év az elmúlt 3 évben (rendszereladás) Referenciák: LAN szektorban piacvezetők vagyunk (~35%)

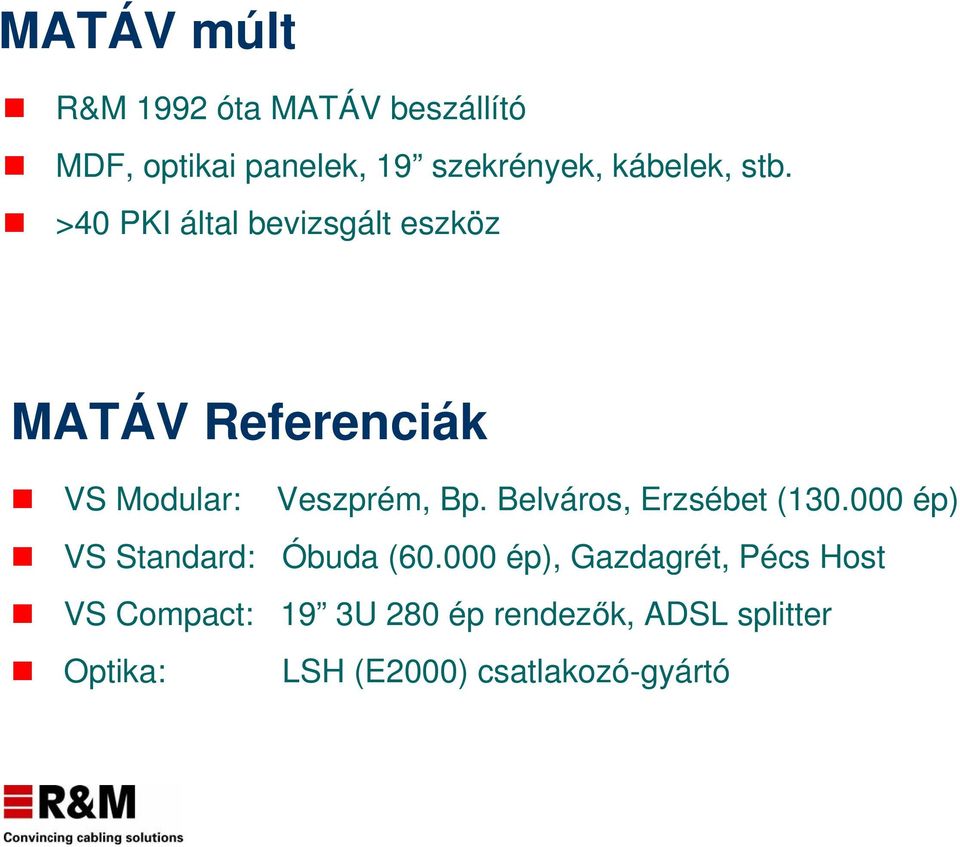

6 MATÁV múlt R&M 1992 óta MATÁV beszállító MDF, optikai panelek, 19 szekrények, kábelek, stb. >40 PKI által bevizsgált eszköz MATÁV Referenciák VS Modular: Veszprém, Bp. Belváros, Erzsébet ( ép) VS Standard: Óbuda ( ép), Gazdagrét, Pécs Host VS Compact: 19 3U 280 ép rendezők, ADSL splitter Optika: LSH (E2000) csatlakozó-gyártó

7 MDF - VS Modular

8 VS Modular Elsősorban térbeli rendezőként alkalmazott, mivel a lehető legjobb kábelvezetése van (quasi Rolls-Royce) MÁV kizárólagosan rendszeresített típus >20 éve forgalmazott típus Alsóbevezetésű túlfesz.védelem Sok kiegészítő megegyezik a VS Standard típusú rendezőcsaláddal (pl. szerszám, dugó, mérőkábel, PTC)

9 VS Modular Elrendezések Fali- és térbeli rendezők 19 3U 160 ép rack panel Csatornák Mélység: 60/150/210mm Hosszúság: mm

10 VS Modular LV modul elemei NLV Modul 20 érpár 24 érpár LV elem 20 érpár 24 érpár Kábelvezető Elem 5 x 4 10 x 2 8 x 3 6 x4

11 VS Modular - modulmetszet

12 VS Modular modul felépítés NLV Modul LV Modul (leválasztva) LV Modul

13 VS Standard

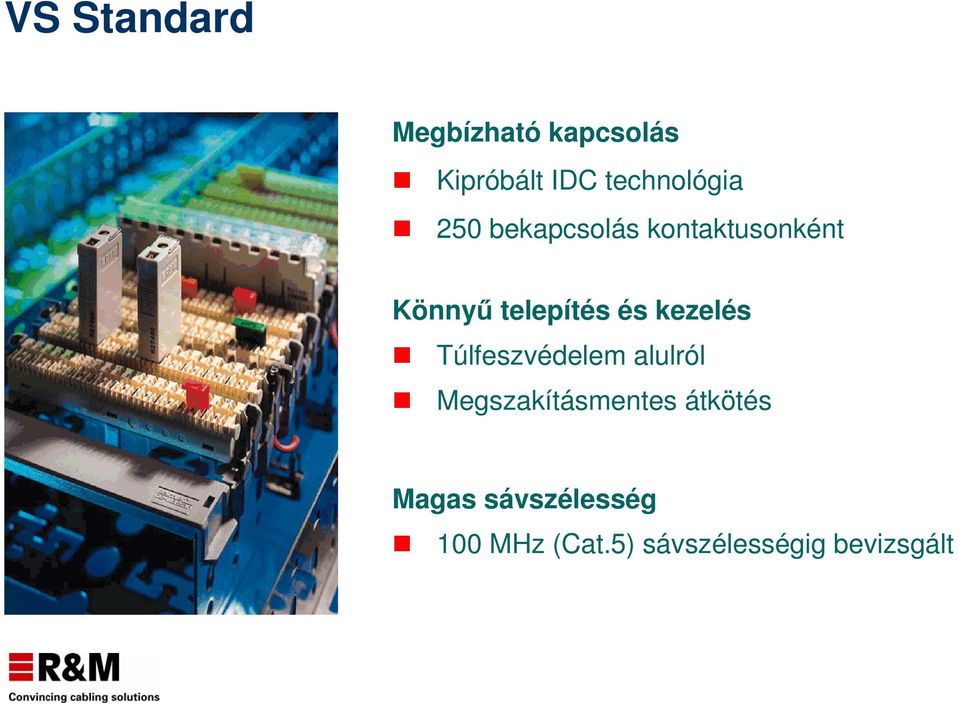

14 VS Standard Megbízható kapcsolás Kipróbált IDC technológia 250 bekapcsolás kontaktusonként Könnyű telepítés és kezelés Túlfeszvédelem alulról Megszakításmentes átkötés Magas sávszélesség 100 MHz (Cat.5) sávszélességig bevizsgált

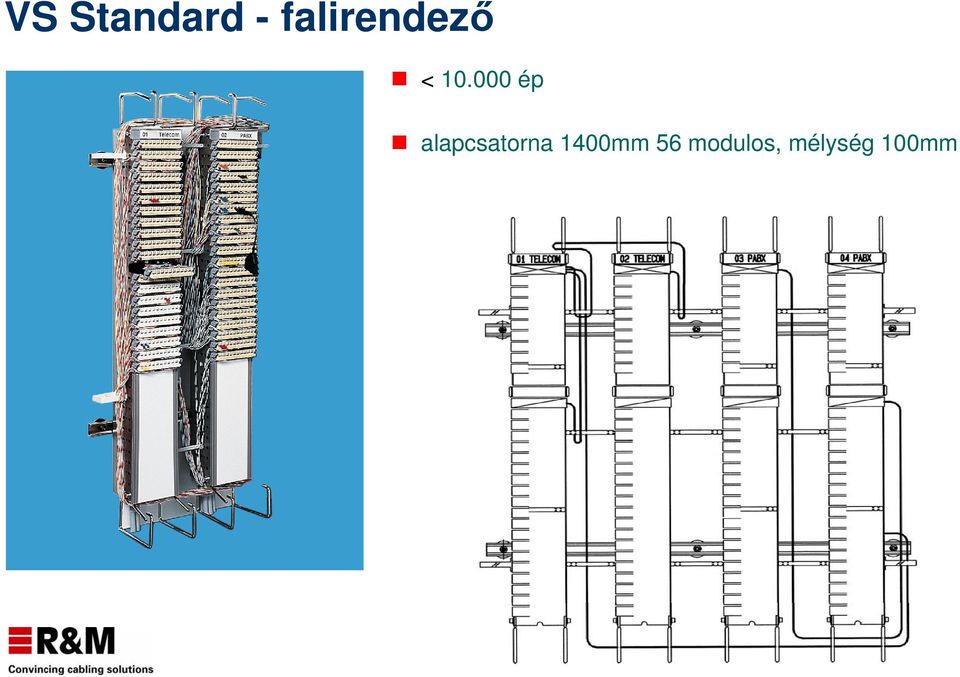

15 VS Standard - falirendező < ép alapcsatorna 1400mm 56 modulos, mélység 100mm

16 VS Standard térbeli rendező > ép feletti kapacitás alapkiépítésben: 11 sor ill ép. oszloponként 50mm-es csatornamélység kábelvezetés alul-felül a távtartó pálcák, jobbra-balra a fémkengyelek segítségével

17 VS Standard 19 panel 160 ép 3U-ban hátsó bevezetés gyűrűs panelek széles választéka

18 VS Standard - modulfunkciók NL modul /szürke/ Fix kapcsolat LV modul /sárga/ Fix kapcsolat szakítva LV modul leválasztó dugóval Alsó adapter bevezetés Leválasztó kontaktus zárt Leválasztó kontaktus zárt Leválasztó kontaktust a dugó nyitja

19 VS Standard - kontaktus

20 VS Standard modulválaszték NLV modul LV modul Nyitott modul Földelő modul 8 érpár 8 érpár 8 érpár 8 érpár 10 érpár 10 érpár 10 érpár 10 érpár

21 VS Standard többpontos védelem Elsődleges védelem: - 2 pólusú túlfeszültségvédelem Másodlagos védelem: -Varistor - Z-dióda -PTC - olvadóbiztosíték

22 VS Standard - kiegészítők

23 VS Standard kiegészítők 2.

24 VS Compact

25 Térbeli rendezőként Bármilyen meglévő állványzathoz illeszthető, köszönhetően nagy modulválasztékának ill. sokoldalú méreteinek Bekötési sűrűsége a legnagyobb a piacon (4200 ép/m2)

26 Fali rendező Mind magasságában, mind szélességi méreteiben fantasztikus rugalmasságot biztosít. A csatornák közötti távolságot szinte szabadon választhatjuk meg, mivel 5 különböző méretű távolságtartó pálca határozza meg azt. Modulválasztékának köszönhetően egyedi kialakítások is lehetségesek.

27 19 3U rendező 3U méretben max. 280ép fejthető ki 4 x 70ép -as kiépítésben. Ezenkívül a modularitásnak köszönhetően Splittermodullal is kombinálható ugyanabban a rack-keretben.

28 Kül/beltéri vegyes rendezőkhöz Remote Switch, Access és ONU VS Compact méretei miatt sok teret hagy a különféle egyéb alkalmazásoknak mint pl. aktív eszközök, FO alkalmazások

29 Kültéri rendezők bel- és kültéri használatra falra- és oszlopra szerelhető 2/4/6, 10, 50 és 100 ép winkhaus betét megoldható IP54 3 különböző méretben rendkívül kedvező ár

30 Beltéri rendezők érpárig fém- és műanyag kivitelben Pl. KRONE 200-as dobozba VSC modulokkal 480 érpár helyezhető el.

31 Optimális helykihasználás Nagy bekötési sűrűség 16ép és 20ép modulokkal 45 fokos elrendezés is Grids 17.5 mm / 20 mm / 25 mm MDF kapacitása 4200 ép/m 2 -ig növelhető ezáltal

32 Megbízható kontaktálás Bevált IDC felépítés: Egyetlen fémből készült kontaktus Magas minőségű anyagból Hosszú élettartam: Aranyozott LV kontaktus Aranyozott hátsó kontaktus Ónozott szigetelésvágó kontaktus

33 Alacsony rendszerköltség Egyszerű bekötőszerszám Kis nyomóerőt igényel A Mini ingyenes olcsó üzemeltetés Comfort nagyobb rendezőkhöz kábelt a kontaktuson belül vágja => olló nem szükséges

34 VS Compact - Features Megszakításmentes átkötés: Párhuzamosítási lehetőség Kihúzónyílás a második kábelnek (ha az elsőt nem akarjuk mozgatni)

35 VS Compact párhuzamosított kontaktus

36 Könnyű telepítés és üzemeltetés Üzemeltetés és tesztelés a védelem elmozdítása nélkül: túlfesz.védelem a kábeloldalon helyezkedik el hozzáférés a leválasztáshoz hozzáférés az átkötési oldalhoz folyamatos személyvédelem folyamatos rendszervédelem megnövelt biztonság

37 Modul-funkciók NLV modul fekete LV modul sárga Nyitott modul kék Fix kontaktus Kontaktus nyitva Kontaktus nyitva LV kontaktus zárva LV kontaktus zárva LV kontaktus nyitva

38 modulválaszték 5 ép Grid: 20 mm 8 ép Grid: 20 mm 10 ép Grid: 20 mm vagy 17.5 mm

39 modulválaszték 16 ép Grid: 25 mm 20ép és 25ép Grid: 25 mm

40 modulválaszték 2 ép Adapter 10 ép Grid: 22.5 mm

41 Kiegészítők Bekötőszerszám Micro modul oldalára felpattintható Comfort fém részekkel Mini ingyenesen hozzácsomagolt Bekötőadapter tartalékképzéshez

42 VS Compact - Mérőzsinórok

43 VS Compact - kiegészítők

44 VS Compact - kiegészítők LV dugó 1,5,8,10 ép fekete Oldalt jelölő klip Piros-fekete-sárga- kék Felpattintható felirat Jelölő dugó 1 ép piros Számozó klipsz 01-10, szürke, sárga pl.

45 Védelmi eszközök Földelő adapter sín 5-pontos védő 1ép PTC 1ép/5ép túlfesz.védelem

46 Védelmi típusok Túlfeszültségvédelem 3 pólusú levezető Földelő adaptersín Túlfesz- és túláram védelem 3 pólusú levezető Földelő adaptersín PTC dugó

47 Túlfeszültség levezetők 3-pólusú levezető fail safe nélkül 6 x 8 mm, 2 x 5kA, 230V 3-pólusú levezető fail safe-es 6 x 8 mm, 2 x 5kA, 230V

48 VS Compact ADSL Splitter

49 VSC ADSL Splitter - előnyök Nagy bekötési sűrűség: Modulonként 4 előfizető ellátása Modularitás: modulonként is bővíthető Kombi: POTS és ISDN vonalak esetén is univerzálisan alkalmazható Egyszerű kezelhetőség: quasi szerszám nélküli kötés Kellemes ár: kb. 45%-os árelőny Keskeny kivitel: régi állványszerkezetre könnyen telepíthető (BAB Ericsson rendezők)

50 6 6 VS Compact ADSL Splitter: elvi ábra Swisscom's responsibility POTS Based Access Filter Analog Central Office (CO) Analog Filter Analog Filter ADSL ADSL Modem Ethernet 10BaseT DSLAM Splitter Switch ADSL ISDN Based Access Voice NT (ISDN) Analog S Bus Splitter ADSL ADSL Modem Ethernet 10BaseT

51 ADSL Splitter modultípusok 10ép. (hátul DSLAM IDC) 10ép. (hátul DSLAM DSUB9) 16 ép. IDC Preferált típus a 10.ép IDC típus, mivel egyrészt keskeny mérete miatt bármely rendezőtípusra felhelyezhető, másrészt kötése igen egyszerű a DSUB-hoz típushoz képest.

52 VSC ADSL Splitter: kapcsolódás MDF DSLAM SWITCH előfizető

53 VSC splitter modul 10ép. modulméretek 75,5 22,1 4, ,7 Teljes mélység (csatorna + splitter + MDF modul): 144 mm

54 VSC ADSL Splitter - kiépítések térbeli rendező Fali rendező 19 3U rack (max. 64 előfizető)

55 VSC ADSL Splitter - csatornaválaszték 3 különböző méretű szerelő csatorna: 10 Splitter modul / 40 vonal Méret: 78 x 117 x 300 mm 18 Splitter modul / 72 vonal Méret: 78 x 117 x 500 mm 38 Splitter modul / 152 vonal Méret: 78 x 117 x 1000 mm

56 VSC ADSL Splitter: 19 Sub-Rack kiépítés 19 3U rack-ba építhetö ki Max. 4db Splitter modul / csatorna Max. 4db csatorna max. 64db ADSL előfizető Méret : 78 x 117mm x 3U

57 Árnyékolt modulmegoldások Amennyiben DSLAM szűrős megoldású, úgy szükséges árnyékolt modul alkalmazása a rendező horizontális oldalán. Amennyiben DSLAM nem szűrős megoldású, úgy nem szükséges árnyékolt modul alkalmazása, mivel minden MDF splittergyártó modulja már eleve ellátott földelőpontokkal az árnyékolt 1x2+s átkötőkábelhez. Az árnyékolt átkábelezést a rendező két oldala között 1x2+s átkötő kábellel végezzük.

58

59

60 Árnyékolt modulmegoldások Alapvetően kétfajta árnyékolt modul létezik: 1. Kábelszőttes megfogásával (spec. csatornamélység!) 2. Kábelszőttes megfogása nélkül Mivel a DSLAM-ból érkező kábelek 32x2/s típusúak, így itt nem szükséges a modulonkénti szőttes megfogása. Az s szálat egy ponton fogjuk földelni, míg az 1x2/s átkötő kábel földelése érpáranként szükséges (a,b,s kifejtés).

61 Árnyékolt modulmegoldások VS Modular 12ép 8x3 (a,b,s) modulra: Modulméret: 30 x 142 x 42 (LV 52) mm 1. Szőttes megfogásával 2. Szőttes megfogása nélkül

62 Árnyékolt modulmegoldások VS Standard 10ép. 5x4 (a,b,s,s) modulra: Modulméret: 25 x 124 x 23mm 1. Szőttes megfogásával 2. Szőttes megfogása nélkül 8ép. 4x4 (a,b,s,s) modulra: Modulméret: 25 x 103 x 23mm 1. Szőttes megfogása nélkül

63 Árnyékolt modulmegoldások VS Compact 16ép. 4x4 (a,b,s,0) modulra: Modulméret: 25 x 142 x 36 mm 1. Szőttes megfogásával 2. Szőttes megfogása nélkül 25ép. 16x3 (a,b,s) modulra: Modulméret: 25 x 205 x 36 mm 1. Szőttes megfogásával 2. Szőttes megfogása nélkül 10ép. 5x4 (a,b,s,s) modulra: Modulméret: 17,5 x 100 x 36 mm 1. Szőttes megfogása nélkül
