1 Új hálózati megoldások Gbit xdsl technológiával ITU szabványok és piaci termékek Mérnöki Kamara előadás február 18. Takács György

2 Az ITU-T 15. Tanulmányi Bizottság Q4 kérdése VDSL2, G.fast, G.mgfast megoldások és további fejlesztések Források: ITU-T G.9701 (324 oldal) Overview of ITU-T SG15 Q4 xdsl and G.(mg)fast (37 oldal) Szerző: Hubert Mariotte, Q4 Rapportőr HUAWEI TECHNOLOGIES CO., LTD. G.fast Feature Guide (53 oldal) Példák a piacon beszerezhető termékekről, árakról További várható fejlődési irányok

3

4 Áttekintés a réz alapú hozzáférési technológiákról

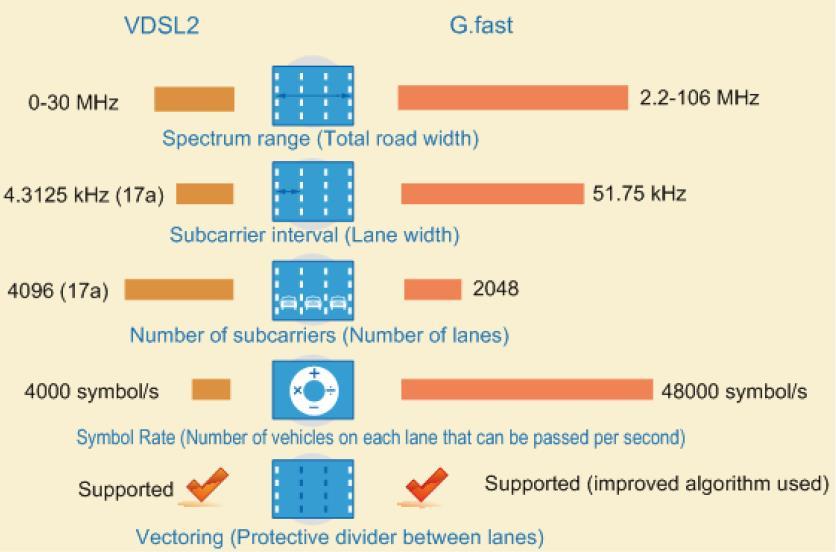

5 A VDSL2 és a G.fast jellemzői

6 DMT (Discrete Multitone) Moduláció

7 A G.fast kidolgozása során a fő szempontok voltak: Aggregate service rate (up+down) targets (over 0.5mm copper) 900 Mbit/s at 100m 600 Mbit/s at 200m 300 Mbit/s at 300m Operates up to 400m Operates over twisted pair, quad cables, and also coax. Customer Self-Installable CPE Low power consumption Robust with high immunity to disturbers Crosstalk cancellation for operation in multi-pair cable Down/up asymmetry ratio is static configuration of TDD split

8 Az elosztó pont táplálása a felhasználónál lévő (CPE) egységből történik. Fordított táplálás A menedzsment egységből történő táplálás akkor kezdi működését, ha a DPU nem kap tápáramot a CPE egységből. DPU Distribution Point Unit CPE Customer Premises Equipment

9 A G.fast időosztásos duplex rendszere

10 A G.fast jellemzői

11 Spektrális kompatibilitás a VDSL2 rendszerrel

12 Koaxiális kábelen működő G.fast a G.9701 Ajánlás 2017 áprilisában elfogadott Annex X szerint

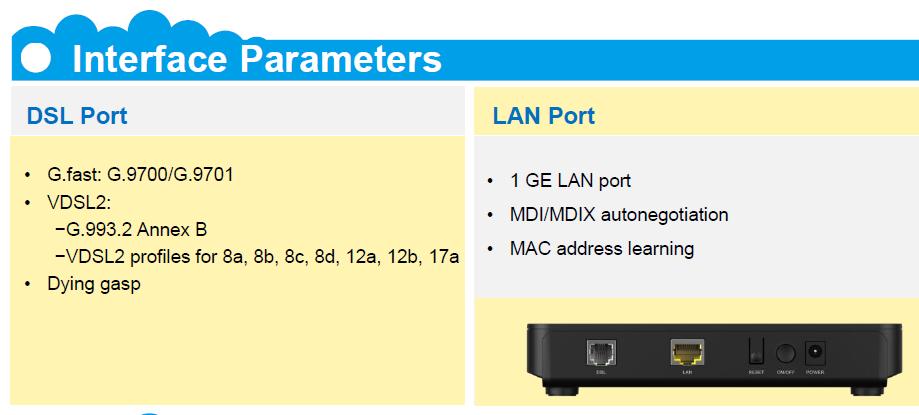

13 Huawei MT992, G.fast upstream terminal US $ / Pieces (Alibaba.com)

14 Huawei g.fast MA5818 DPU The MA5818 provides VDSL2/G.fast user port and GPON/XG- PON/GE/10GE upstream transmission modes, and can be used in fiber to the building (FTTB), fiber to the curb (FTTC), and fiber to the door (FTTD) scenarios that demand high bandwidth access. Supports 96 channels of G.fast access and capacity expansion. Alibaba ár: US $ (1-9db)

15

16

17

18

19 Sagemcom provides a rich DSL/FTTH portfolio with a complete range of high-performance A/VDSL and G.Fast gateways for copper networks. The new generation proposes in a single device VDSL 35B / G.fast 212 MHz / FTTH / PON universal solution and integrates Wi-Fi 6 (802.11ax), enabling the operators to deliver Multi-Gigabit end-to-end services, and to meet the growing bandwidth required by the consumers. It benefits from the containerized software architecture of the in-house field proven Sagemcom SWAN TM software suite and is opened to integrate third-party applications as well as last innovations as Mesh Wi-Fi solutions, smart diagnostics, big data

20 Még nem vagyunk az út végén! Elkészül 2019-ben a G.mgfast (Multi Gigabit FAST) ITU Ajánlás New project to address functionality beyond G.fast Profiles beyond 212 MHz (e.g., 424 MHz and 848 MHz) Full-duplex operation (echo cancelled mode) Targets Aggregate data rates of 5-10 Gbit/s over single TP/coax. Operation over low quality twisted pair and quad, high quality twisted pair and coaxial cable. Open points under discussion Advanced coding (e.g., LDPC -- low-density parity-check, a linear error correcting code) Multi-stream support for QoS differentiation / 5G slicing Convergence of access and in-home networking
