1 BECKER Képviseleti és Kereskedelmi Kft 1113 Budapest, Diószegi út 37 Tel:06/ Fax: 06/ web: Többsugaras Univerzális Koaxiális mérpatronos lakásvízmér modul rendszer számlálómvel és base r rádiómodul opcióval Különleges tulajdonságok Mérpatronos mér lakásba és irodába, minden alkalmazásra Modul rendszer számlálóm; elkészítve elektronikus kommunikációs modulok (pl. rádió, M-busz) fogadására Többsugaras, teljesen szárazonfutó, mágneskuplunggal Hidegvízmérként 30 C-ig használható Melegvízmérként 90 C-ig használható Tetszés szerinti beépítési helyzet; a mérfej a legjobb leolvasási pozícióba állítható. Komplett tartozék-program a vakolat alatti és fölötti, továbbá UP (vakolat alatti) szelepekbe és kever csaptelepekbe való beépítéshez. Adapter használatával sok konkurens-házzal kompatibilis. Opció: gyárilag felszerelve base r rádiómodullal. Teljesen kompatibilis a SensusBase mellékmér-rádiórendszerrel. Sensus Metering Systems GmbH Ludwigshafen Industriestrasse 16, Ludwigshafen T: +49 (0) F: +49 (0) Sensus Metering Systems GmbH Hannover Meineckestrasse, Laatzen T: +49 (0) F: +49 (0) info.de@sensus.com LA 2200 HU 7 / 1. oldal

2 A mérpatronos rendszer A rendszer legfontosabb része a mérpatron. A mérpatron kívánság szerint meleg vagy hidegvizes kivitelben kapható. A mérpatron egyszer és kényelmes cseréjét a szervizbarát konstrukció teszi lehetvé. Tartozékok Szerelkulcs minden szükséges szerelési munkához. Forgásirány-átalakító, korrigálja a helytelenül beépített vakolat alatti házakat. 40 mm-es hosszabbító szintkiegyenlítéshez a túl mélyre beépített vakolat alatti házaknál. Vakfedél és rozetta a vakolat alatti (UP) ház elszereléséhez, a mérpatron beépítése nélkül. Rozettaszerelvény a mérpatron komplett vakolat alatti szereléséhez. Szelepház (VTG) és szelepcsatlakozó a Residia- MUK mérpatron elzárószelepbe való szereléséhez. Kevercsaptelep-csatlakozó a mérpatron kever csaptelepbe való szereléséhez. Z1222 rozetta szelepes mérhöz, túlságosan laposan beépített vakolat alatti szelep esetén. Szerkezeti anyagok Mérpatron - felsrész Görgs számlálóm és fedél Számgörgk és kapcsoló-hajtótengely Tömítések Ház (hidraulika) manyag manyag krómnikkel acél gumi sárgaréz Minden felhasznált szerkezeti anyag megfelel az aktuális törvényi követelményeknek. Nyomásveszteség-görbe Nyomásveszteség bar-ban Átfolyás: l/óra Méréshiba-görbék Mérési hiba % Q min Q t Átfolyás Q n LA 2200 HU 7 / 2. oldal

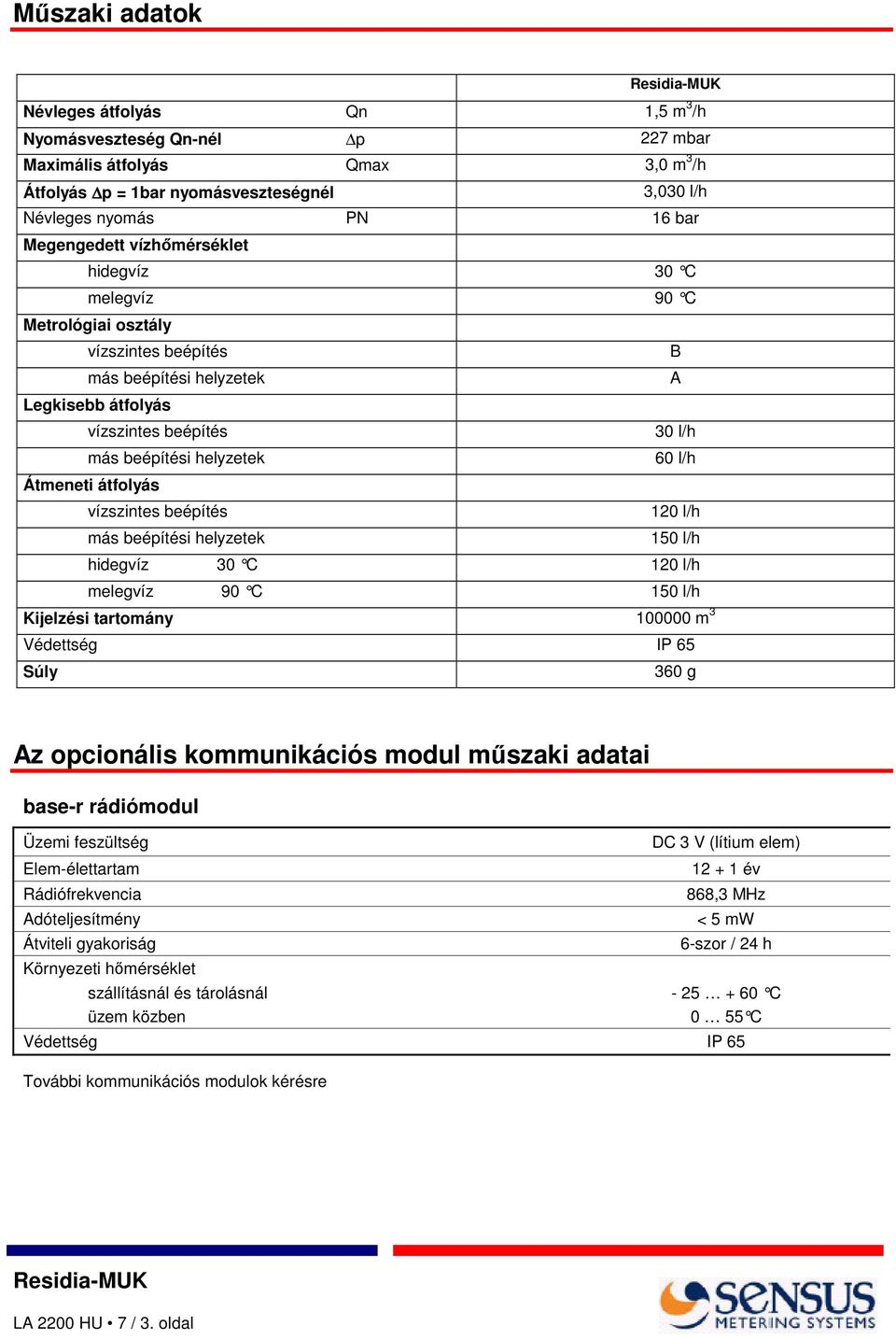

3 Mszaki adatok Névleges átfolyás Qn 1,5 m 3 /h Nyomásveszteség Qn-nél p 227 mbar Maximális átfolyás Qmax 3,0 m 3 /h Átfolyás p = 1bar nyomásveszteségnél 3,030 l/h Névleges nyomás PN 16 bar Megengedett vízhmérséklet hidegvíz 30 C melegvíz 90 C Metrológiai osztály vízszintes beépítés B más beépítési helyzetek A Legkisebb átfolyás vízszintes beépítés 30 l/h más beépítési helyzetek 60 l/h Átmeneti átfolyás vízszintes beépítés 120 l/h más beépítési helyzetek 150 l/h hidegvíz 30 C 120 l/h melegvíz 90 C 150 l/h Kijelzési tartomány m 3 Védettség IP 65 Súly 360 g Az opcionális kommunikációs modul mszaki adatai base-r rádiómodul Üzemi feszültség Elem-élettartam Rádiófrekvencia Adóteljesítmény Átviteli gyakoriság Környezeti hmérséklet DC 3 V (lítium elem) év 868,3 MHz < 5 mw 6-szor / 24 h szállításnál és tárolásnál C üzem közben 0 55 C Védettség IP 65 További kommunikációs modulok kérésre LA 2200 HU 7 / 3. oldal

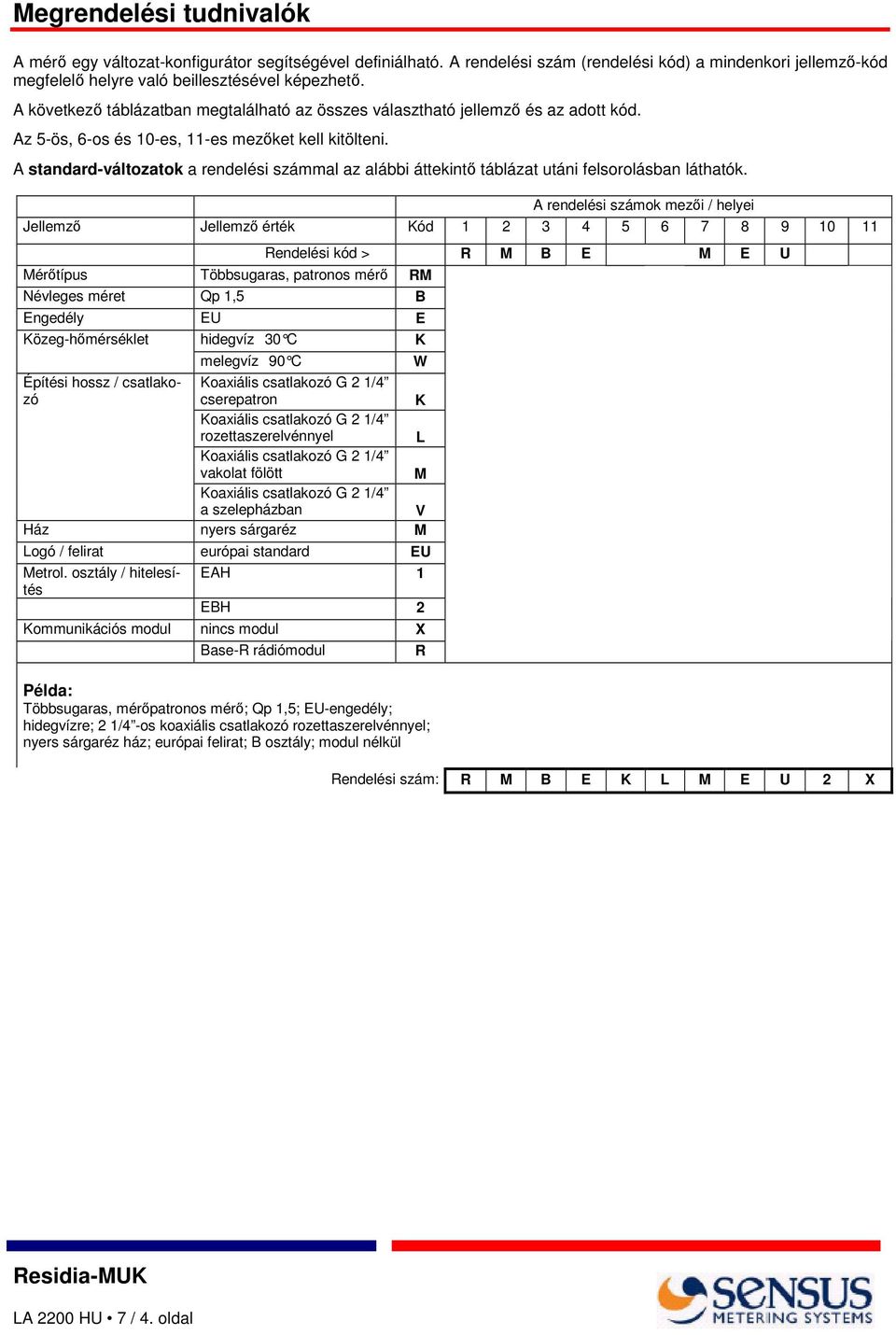

4 Megrendelési tudnivalók A mér egy változat-konfigurátor segítségével definiálható. A rendelési szám (rendelési kód) a mindenkori jellemz-kód megfelel helyre való beillesztésével képezhet. A következ táblázatban megtalálható az összes választható jellemz és az adott kód. Az 5-ös, 6-os és 10-es, 11-es mezket kell kitölteni. A standard-változatok a rendelési számmal az alábbi áttekint táblázat utáni felsorolásban láthatók. A rendelési számok mezi / helyei Jellemz Jellemz érték Kód Mértípus Többsugaras, patronos mér RM Névleges méret Qp 1,5 B Engedély EU E Közeg-hmérséklet hidegvíz 30 C K melegvíz 90 C W Építési hossz / csatlakozó cserepatron K rozettaszerelvénnyel L vakolat fölött M a szelepházban V Ház nyers sárgaréz M Logó / felirat európai standard EU Metrol. osztály / hitelesítés Rendelési kód > R M B E M E U EAH 1 EBH 2 Kommunikációs modul nincs modul X Base-R rádiómodul R Példa: Többsugaras, mérpatronos mér; Qp 1,5; EU-engedély; hidegvízre; 2 1/4 -os koaxiális csatlakozó rozettaszerelvénnyel; nyers sárgaréz ház; európai felirat; B osztály; modul nélkül Rendelési szám: R M B E K L M E U 2 X LA 2200 HU 7 / 4. oldal

5 Rendelési számok a standard változatokhoz Típusmegnevezés Hmérsékletfokozat Csatlakozó / tartozék Rendelési szám Residia MUK Qp 1,5 30 C G 2 1/4" rozettaszerelvénnyel (UP-verzió) Residia MUK Qp 1,5 90 C G 2 1/4" rozettaszerelvénnyel (UP-verzió) Vakolat alatti szerelkészlet UPG UPG UPG UPG UPG UPG 6 (vörösöntvény) Vakolat fölötti szerelkészlet APG APG APG Típusmegnevezés Rendelési szám Tartozékok szerelkulcs folyásirány átalakító 40 mm-es hosszabbító vakfedél rozetta szerelvény távtartó gyr szerelvény Tartozékok a szelepes mérhöz Szelep 1/2"-os UP-csatlakozóval Szelep 3/4"-os UP-csatlakozóval Szelep 1"-os UP-csatlakozóval /2 -os hosszabbító szerelvény /4 -os hosszabbító szerelvény "-os hosszabbító-szerelvény /4 -os kevercsaptelep-csatlakozó Kiegyenlít idom Rozetta (Z 1222) Adapterek* SPX hosszabbító modell UP ABB Kent "Modulméter" Allmess UP 6000 MK Brunata M 307/ Techem koaxiális mér Spaichingen vízkészülékek Zenner, Wehrle, Extern * Az adaptertl függen különbözek az építési magasságok. LA 2200 HU 7 / 5. oldal

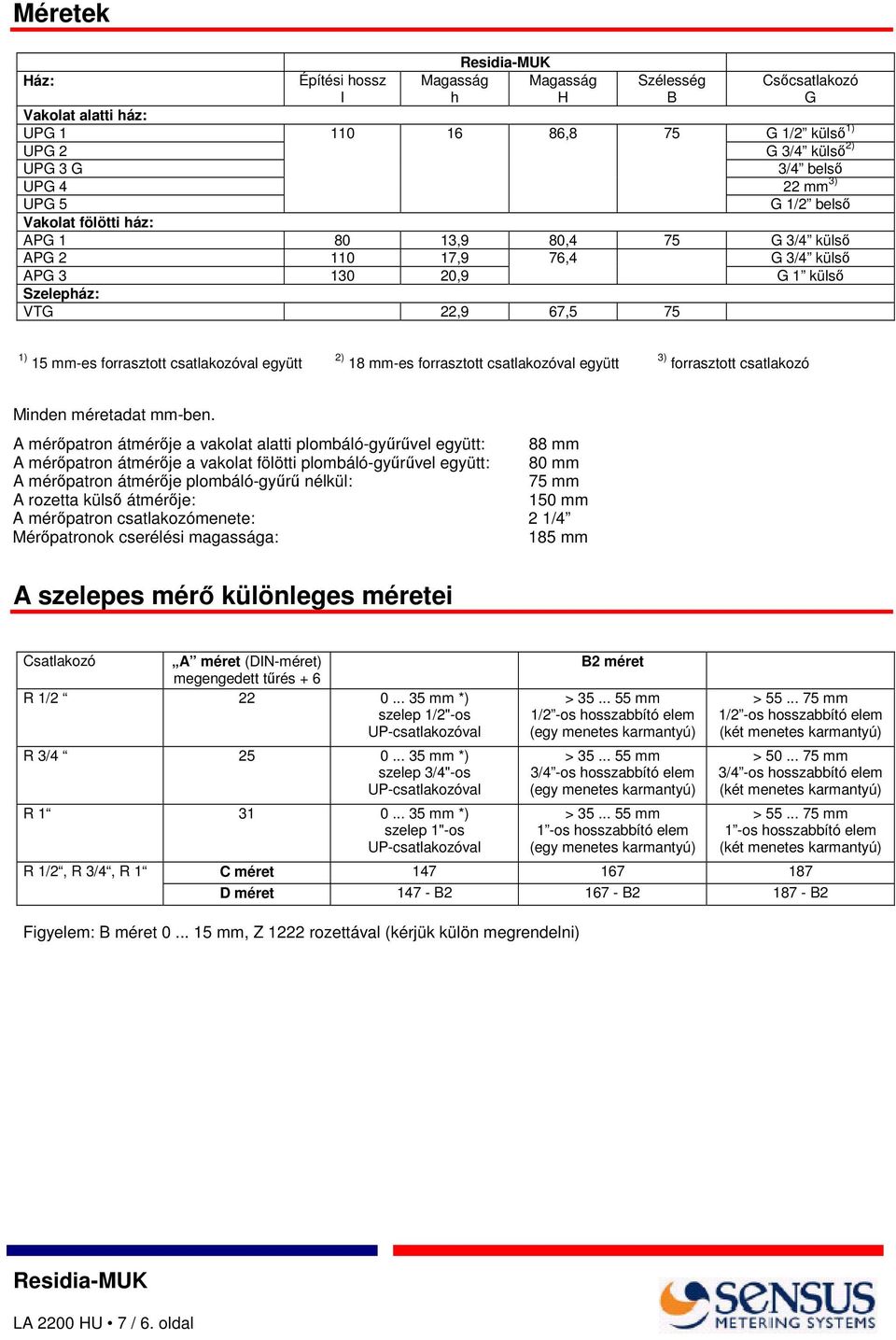

6 Méretek Ház: Építési hossz l Magasság h Magasság H Szélesség B Cscsatlakozó G Vakolat alatti ház: UPG ,8 75 G 1/2 küls 1) UPG 2 G 3/4 küls 2) UPG 3 G 3/4 bels UPG 4 22 mm 3) UPG 5 G 1/2 bels Vakolat fölötti ház: APG ,9 80,4 75 G 3/4 küls APG ,9 76,4 G 3/4 küls APG ,9 G 1 küls Szelepház: VTG 22,9 67,5 75 1) 15 mm-es forrasztott csatlakozóval együtt 2) 18 mm-es forrasztott csatlakozóval együtt 3) forrasztott csatlakozó Minden méretadat mm-ben. A mérpatron átmérje a vakolat alatti plombáló-gyrvel együtt: 88 mm A mérpatron átmérje a vakolat fölötti plombáló-gyrvel együtt: 80 mm A mérpatron átmérje plombáló-gyr nélkül: 75 mm A rozetta küls átmérje: 150 mm A mérpatron csatlakozómenete: 2 1/4 Mérpatronok cserélési magassága: 185 mm A szelepes mér különleges méretei Csatlakozó A méret (DIN-méret) megengedett trés + 6 R 1/ mm *) szelep 1/2"-os UP-csatlakozóval R 3/ mm *) szelep 3/4"-os UP-csatlakozóval R mm *) szelep 1"-os UP-csatlakozóval R 1/2, R 3/4, R 1 B2 méret > mm 1/2 -os hosszabbító elem (egy menetes karmantyú) > mm 3/4 -os hosszabbító elem (egy menetes karmantyú) > mm 1 -os hosszabbító elem (egy menetes karmantyú) > mm 1/2 -os hosszabbító elem (két menetes karmantyú) > mm 3/4 -os hosszabbító elem (két menetes karmantyú) > mm 1 -os hosszabbító elem (két menetes karmantyú) C méret D méret B B B2 Figyelem: B méret mm, Z 1222 rozettával (kérjük külön megrendelni) LA 2200 HU 7 / 6. oldal

7 Méretrajzok kevercsaptelepcsatlakozó Minimális szerelési távolság (mm) Kevercsaptelep-csatlakozó szelepházzal Szelep szelepházzal ÖQS minségirányítási rendszer Minsítve az ISO 9001 szerint, Azonosító szám: 3496/0 LA 2200 HU A változtatások jogát elzetes bejelentés nélkül fenntartjuk LA 2200 HU 7 / 7. oldal
