1 VILLAMOSSÁGI, INFORMATIKAI TERMÉKEK ÉS RENDSZEREK Hang-, adat-, képátviteli rendszerek és villamos vezérlések Strukturált kábelezés Kórháztechnika 338. old. Legrand Cabling System LCS 6 -LCS old. Optikai rendezôfiók 348. old. XL-VDI állószekrények és Bati-Rack tartóváz ÚJDONSÁG 355. old. Mosaic nôvérhívó rendszer Kaputelefonok 361. old. Audio kaputelefonok 4+N vezetékes Galea Smart Control 366. old. Világításvezérlés Fényerôszabályozás 370. old. Mûszaki tartalmú hivatkozások Ú J D O N S Á G O K Mosaic nôvérhívó rendszer (355. old.) 334

2 ÚJDONSÁG 340. old. Patch panel és Fali aljzat LCS 6 LEGRAND old. Patch kábel és Fali kábel LCS old. Patch panel és Fali aljzat LCS 5 LEGRAND old. Patch kábel és Fali kábel LCS old. Optikai patch kábelek, fali aljzatok 345. old. Optikai szálelosztó, fali kábelek 350. old. XL-VDI faliszekrények 351. old. Kábelrendezô panelek, 2P+F csatlakozósorok 351. old. Szerszámok és csatlakozódugók 352. old. Aktív elemek ÚJDONSÁG 357. old. Elioflux ágylámpasávok 362. old. Audio kaputelefonok 2 vezetékes 363. old. Video kaputelefonok 5 vezetékes 364. old. Video kaputelefonok színes kijelzôvel 364. old. Video kaputelefonok memóriával 366. old. Fényerôszabályzás 367. old. Világításvezérlés mozgásérzékelôkkel 368. old. Árnyékolásvezérlés 369. old. Programozható készülékek 371. old. Tervezési, szerelési segédlet 372. old. Kiválasztási táblázat Galea Smart Control Egy testreszabott rendszer (365. old.) Kaputelefonok Egyszerû kommunikáció Attraktív megjelenés (361. old.) 335

3 [ HANG-, ADAT-, KÉPÁTVITEL ] Struktúrált kábelezési rendszer Legrand Cabling System LCS 6 / LCS 5 A Legrand új LCS 6 (Kategória 6) és LCS 5 (Kategória 5e) termékválasztékának kifejlesztésében többek közt az egyszerû, hibamentes szerelhetôség és a különbözô adatátviteli igényekhez illeszthetôség játszottak kiemelt szerepet. RENDEZÔ PANELEK Az összeszerelés modularitása A patch panelvázba többféle funkció integrálható, így a rendszer felépítése rugalmasan illeszthetô a felhasználói igényekhez. RJ45-ÖS FALI ALJZATOK Harmóniában más szerelvényekkel A kapcsolócsaládok formavilágának, sorolhatóságának megfelelô egységes design. A Legrand RJ45-ös betét földelô érintkezôje bepattintás után azonnal csatlakozik a panel földelôsínjéhez. EGYEDILEG ELLENÔRZÖTT SZERELT KÁBELEK Garantált minôség 2003-tól széles választékban állnak rendelkezésre fali és patch kábelek. Az optikai kábelezés, a gyárilag szerelt csatlakozókkal, megbízható, gyors, és szerszámmentes szerelést tesz lehetôvé. 336

4 25év KOMPLETT KIVITELEZÉS EGYETLEN GYÁRTÓTÓL VEVÔSZOLGÁLAT TANFOLYAMOK, OKTATÁS RENDSZER- GARANCIA GARANCIA RENDSZER A fali aljzatoktól az adatátviteli elosztószekrényekig, valamint az épületek energiaellátását biztosító erôsáramú hálózati termékekig Önnek csupán egyetlen partnerre, a Legrandra van szüksége mûszaki tanácsadás oktatások szervezése projektárajánlatok készítése mérési jegyzôkönyvek készítése Bôvítse ismereteit a Legrand képzései keretében. A logikusan egymáshoz kapcsolódó moduláris tananyagnak köszönhetôen a jelentkezôk igényeinek megfelelôen alakítjuk az oktatás elméleti és gyakorlati részét. Hosszútávú megbízhatóságot nyújt az LCS6 és az LCS5 termékekre az 5 éves termékgarancia, és a 20 vagy 25 éves rendszergarancia. Kapcsolócsaládok informatikai csatlakozói Galea Valena Oteo Mosaic Egyetlen, univerzális felhasználású RJ csatlakozó Az új betéteket úgy fejlesztették, hogy az RJ11-es, RJ12-es és az RJ45-ös méretû dugók fogadására egyaránt alkalmasak legyenek anélkül, hogy azok megrongálnák az érintkezôket. Ezáltal a tervezés is egyszerûsödik, hiszen a számítástechnikai és a telekommunikációs hálózatok ugyanazt a csatlakozófelületet használják. 337

5 Strukturált kábelezési rendszer kiválasztási táblázat RÉZ ALAPÚ ADATÁTVITELI TERMÉKEK LEGRAND CABLING SYSTEM LCS 6 LEGRAND CABLING SYSTEMS LCS 5 UTP FTP SFTP UTP FTP SFTP PATCH PANELEK és kiegészítôi: Patch panel - komplett 1U 24 x RJ Telefonos patch panel - komplett 1U 24 x RJ45 (4-5/7-8, vagy 3-6/4-5) / / Patch panel váz - üres 1 U Csatalkozó blokk 4 x RJ Telefonos csatlakozóblokk (4-5/7-8, vagy 3-6/4-5) / / PATCH KÁBELEK PVC LSZH PVC LSZH PVC LSZH PVC LSZH PVC LSZH PVC LSZH hossz: 1 m m m m FALI KÁBELEK hossz: 305 m / kábeldob hossz: 500 m / kábeldob RJ45-ÖS FALI ALJZATOK lemez Zamak lemez Zamak MOSAIC 1 modulos MOSAIC 2 modulos VALENA 1xRJ45, fehér VALENA 2xRJ45, fehér VALENA 1xRJ45, elefántcsont VALENA 2xRJ45, elefántcsont GALEA 1xRJ GALEA 2xRJ OTEO 1xRJ45, komplett OTEO 2xRJ45, komplett OTEO 1xRJ45, keret nélkül OTEO 2xRJ45, keret nélkül AKTÍV ELEMEK switch switch (rögzítômágnessel) OPTIKAI ADATÁTVITELI TERMÉKEK LEGRAND CABLING SYSTEM LCS 6 LEGRAND CABLING SYSTEMS LCS 5 PATCH PANELEK és kiegészítôi: ST SC MT-RJ ST SC MT-RJ optikai csatlakozóblokk kötéstartó kazetta RENDEZÔFIÓKOK és kiegészítôi egyenes 45 fokos egyenes 45 fokos egyenes 45 fokos egyenes 45 fokos egyenes 45 fokos egyenes 45 fokos optikai rendezôfiók átvezetô modul vakfedél modul PATCH KÁBELEK OPTIKAI FALI ALJZATOK hossz: 1 m m m MOSAIC 2 modulos GALEA SZÁLELOSZTÓ ST/MPO SC/MPO MT-RJ/MPO ST/MPO SC/MPO MT-RJ/MPO 6 szálas, 50 cm szálas, 50 cm FALI KÁBELEK és kiegészitôi 6 szálas, MPO/MPO 12 szálas, MPO/MPO 6 szálas, MPO/MPO 12 szálas, MPO/MPO MPO csatlakozóval szerelt beltéri, 20 m MPO csatlakozóval szerelt beltéri, 50 m MPO csatlakozóval szerelt beltéri, 80 m MPO csatlakozóval szerelt beltéri, 110 m MPO csatlakozóval szerelt kültéri, 100 m MPO csatlakozóval szerelt kültéri, 200 m MPO/MPO adapter szálelosztóhoz AKTÍV ELEMEK médiakonverter

6 FALISZEKRÉNYEK ÁLLÓSZEKRÉNYEK TARTÓVÁZ XL 195 XL VDI, 2 részes XL VDI, 3 részes Xl VDI, komplett XL VDI, soroláshoz Bati-rack mélység: mélység: mélység: szélesség szélesség szélesség szélesség szélesség 195 mm 400 mm 600 mm 600 mm 800 mm 600 mm 800 mm 600 mm SZEKRÉNYVÁLASZTÉK 6U U U U U U U U U mm mélység, 42U KIEGÉSZÍTÔ SZEKRÉNYELEMEK szellôztetés perforált tetôlemez ventilátorral perforált tetôlemez ventilátormotor termosztát tartóprofil sínpár 6U U U U kábelelrendezés kefés kábelbevezetô kefés tetôlemez gumis tetôlemez teli fenéklemez kefés fenéklemez gumis fenéklemez függôleges kefés kábelbevezetô kábelvezetô rács (hossza: 1400 mm) kábelvezetô rács (hossza: 1800 mm) kábelvezetô rács kábelrögzítô sín kábelvezetô gyûrû megerôsítô és tartósínek tartóprofil sínpárhoz szekrény vázszerkezethez világítás fénycsöves lámpatest RÖGZÍTÉSÛ SZERELVÉNYEK szellôztetés ventilátorfiók, 2U (600 mm mélységhez) ventilátorfiók, 2U (800 mm mélységhez) berendezéstartók 2 pontos, 1U, tálca kg, 4 pontos, 1U, tálca pontos, 1U, tálca (600mm mélységhez) pontos, 1U, tálca (800mm mélységhez) U, teleszkópos tálca (600mm mélységhez) U, teleszkópos tálca (800mm mélységhez) kg, 4 pontos, 1U, sín kg, 2 pontos, 2U, sín kábelrendezôk 2U 3 irányú U 2 irányú U 1 irányú U 2 irányú optikai, 2U csatlakozósor 6x 2P+F kétpólusú kismegszakító + 6x 2P+F x 2P+F takarólemez 1U U energiaelosztás kalapsín panel LSA plus hengeres rögzítôváz EGYÉB RENDSZERELEMEK negyedfordulatos gyorsrögzítô kosáranya (M6) DLP illesztôelem földelôkészlet (EPH) görgôkészlet stabilizáló, billenésgátló talp padlóhoz rögzítô készlet Mosaic modultartó (16), 2U

7 LCS 6 rendszer Csom. Kat. szám Informatikai csatlakozóaljzatok RJ45 Kat6 Megfelel az alábbi szabványok elôírásainak: ISO/IEC 11801: EIA/TIA 568: EN 50173: 1996 A betétek mindkét oldalán feltüntetett szabványos bekötési színkódok (A és B) Szerszám nélkül csatlakoztatható Erek levágása mûszerész csípôfogóval Erek csupaszolása nem szükséges Téves bekötésnél újrakábelezési lehetôség A kábel érintkezôkhöz vezetése több irányból lehetséges és a betétmélységek (UTP, FTP: 34 mm; STP: 50 mm) támogatják a kábelcsatornába történô szerelést. Az új RJ45-ös betétek érintkezôi rongálódás nélkül fogadják az RJ11, RJ12-es csatlakozódugókat is. Mosaic 22,5 x 45 mm modulok száma UTP 8 érintkezô UTP 8 érintkezô FTP 9 érintkezô FTP 9 érintkezô 2 A bekötések után az árnyékolófedél könnyen felszerelhetô STP 9 érintkezô, árnyékolással STP 9 érintkezô, árnyékolással Zamak STP 2 x 9 érintkezô, árnyékolással Zamak 2 Színes címketartók Mosaic RJ45 aljzatokhoz db piros, 5 db zöld db piros, 5 db zöld 2 Galea mechanizmus rögzítôköröm ( ) nélkül betéttel burkolat nélkül UTP STP süllyesztett vagy falon kívüli szereléshez x RJ45 fali aljzat Kat x RJ45 fali aljzat Kat.6 Valena mechanizmus rögzítôköröm ( ) nélkül fehér keret nélküli burkolattal UTP STP süllyesztett vagy falon kívüli szereléshez x RJ45 fali aljzat Kat x RJ45 fali aljzat Kat.6 elefántcsont UTP STP x RJ45 fali aljzat Kat x RJ45 fali aljzat Kat.6 Oteo komplett keret nélkül falon kívüli szereléshez x RJ45 fali aljzat Kat.6, UTP x RJ45 fali aljzat Kat.6, UTP x RJ45 fali aljzat Kat.6, FTP x RJ45 fali aljzat Kat.6, FTP Csom. Kat. szám 19"-os Patch panelek, komplett ISO/IEC 11801: EIA/TIA 568: EN 50173: 1996 Szerszám nélkül csatlakoztatható Erek levágása mûszerész csípôfogóval Erek csupaszolására nincs szükség Téves bekötésnél újrakábelezési lehetôség Szabványos bekötési színkódok (A és B) az informatikai RJ45-ös betétek mindkét oldalán FTP, STP panelvázon automatikusan csatlakozó földelôsín Címketartóval és tehermentesítôvel Rögzítôcsavarokkal együtt szállítjuk Informatikai hálózatokhoz Kat.6, 1U Univerzálisan felhasználható UTP, 24 x RJ45 8 érintkezô FTP, 24 x RJ45 9 érintkezô STP, 24 x RJ45 9 érintkezô, árnyékolt Telekommunikációs hálózatokhoz 1U árnyékolatlan, 48 x RJ45, érintkezôk: 4-5/ árnyékolatlan, 48 x RJ45, érintkezôk: 3-6/4-5, ISDN Patch panelelemek Egyetlen panelen belül vegyes rendszerek összeállítását teszik lehetôvé Patch panelváz üres 6 db csatlakozóblokk, 3 db optikai kötéstartó kazetta, vagy 3 db LCS-médiakonverter fogadására alkalmas földelôsín nélkül UTP földelôsínnel FTP, STP Csatlakozó blokkok x RJ45 blokk UTP, Kat x RJ45 blokk FTP, Kat x RJ45 blokk STP, Kat x RJ45 telekom, blokk: 4-5/ x RJ45 telekom, blokk: 3-6/4-5, ISDN x F csatlakozó blokk videójel átvitel Optikai blokk 2 x MT-RJ átvezetô 4 üvegszálhoz Optikai blokk 4 x ST szimplex átvezetô 4 üvegszálhoz Optikai blokk 2 x SC duplex átvezetô 4 üvegszálhoz Optikai kötéstartó kazetta A patch panelváz hátsó részére szerelve két csatlakozóblokkhoz pattintható 1 db vakfedélblokkal szállítva Kiegészítôk Vakfedélblokk Színes címketartó készlet csatl. blokkokhoz 6 db zöld; 6 db vörös 340

8 LCS 6 rendszer LCS 6 és LCS 5 strukturált kábelezési rendszer Egyszerû RJ45-ös csatlakozóbetét bekötések UTP/FTP/SFTP - kábelek csatlakoztatása B A A Csom. Kat. szám Fali kábelek Kat.6 4 db 100 Ohm-os csavart érpár Megfelel az alábbi szabványok elôírásainak: ISO/IEC 11801: EIA/TIA 568: EN 50173: 1996 Színkód: EIA/TIA szerint PVC kábelköpeny, vagy LSZH kábelköpeny (alacsony füstképzôdésû, halogénmentes) B B Kábelköpeny anyaga PVC LSZH UTP falikábel hosszúsága: 305 m/doboz súlya: 12 kg FTP falikábel hosszúsága: 500 m/doboz súlya: 29 kg SFTP falikábel hosszúsága: 500 m/doboz súlya: 33,7 kg FTP/STP - árnyékolás bekötése A A Patch kábelek Kat.6 A B RJ45-ös csatlakozódugókkal szerelt kábelek Munkaállomásokhoz és rendezôszekrényekhez egyaránt alkalmazhatók Hullám-impedancia: 100 Ohm egyedileg ellenôrzött UTP patch kábel - PVC hosszúsága 1 m hosszúsága 2 m hosszúsága 3 m hosszúsága 5 m FTP patch kábel LSZH hosszúsága 1 m hosszúsága 2 m hosszúsága 3 m hosszúsága 5 m STP patch kábel - LSZH hosszúsága 1 m hosszúsága 2 m hosszúsága 3 m hosszúsága 5 m STP - Zamac árnyékolófedél felhelyezése C A A B A C A B STP - árnyékolófedél felhelyezése B A 341

9 LCS 5 rendszer Csom. Kat. szám Informatikai csatlakozóaljzatok RJ45 Kat5e Megfelel az alábbi szabványok elôírásainak: ISO/IEC 11801: EIA/TIA 568: EN 50173: 1996 A betétek mindkét oldalán feltüntetett szabványos bekötési színkódok (A és B) Szerszám nélkül csatlakoztatható Erek levágása mûszerész csípôfogóval Erek csupaszolása nem szükséges Téves bekötésnél újrakábelezési lehetôség A kábel érintkezôkhöz vezetése több irányból lehetséges és a betétmélységek (UTP, FTP: 34 mm; STP: 50 mm) támogatják a kábelcsatornába történô szerelést. Az új RJ45-ös betétek érintkezôi rongálódás nélkül fogadják az RJ11, RJ12-es csatlakozódugókat is. 22,5 x 45 mm Mosaic modulok száma UTP 8 érintkezô UTP 8 érintkezô FTP 9 érintkezô FTP 9 érintkezô 2 A bekötések után az árnyékolófedél könnyen felszerelhetô STP 9 érintkezô, árnyékolással STP 9 érintkezô, árnyékolással 2 Színes címketartók Mosaic RJ45 aljzatokhoz db piros, 5 db zöld db piros, 5 db zöld 2 Galea mechanizmus rögzítôköröm ( ) nélkül betéttel burkolat nélkül UTP STP süllyesztett vagy falon kívüli szereléshez x RJ45 fali aljzat Kat.5e x RJ45 fali aljzat Kat.5e Valena mechanizmus rögzítôköröm ( ) nélkül fehér keret nélküli burkolattal UTP STP süllyesztett vagy falon kívüli szereléshez x RJ45 fali aljzat Kat.5e x RJ45 fali aljzat Kat.5e elefántcsont UTP STP x RJ45 fali aljzat Kat.5e x RJ45 fali aljzat Kat.5e Oteo komplett keret nélkül falon kívüli szereléshez x RJ45 fali aljzat Kat.5e, UTP x RJ45 fali aljzat Kat.5e, FTP Csom. Kat. szám 19"-os Patch panelek, komplett ISO/IEC 11801: EIA/TIA 568: EN 50173: 1996 Szerszám nélkül csatlakoztatható Erek levágása mûszerész csípôfogóval Erek csupaszolására nincs szükség Téves bekötésnél újrakábelezési lehetôség Szabványos bekötési színkódok (A és B) az informatikai RJ45-ös betétek mindkét oldalán FTP, STP panelvázon automatikusan csatlakozó földelôsín Címketartóval és tehermentesítôvel Rögzítôcsavarokkal együtt szállítjuk Informatikai hálózatokhoz Kat.5e, 1U Univerzálisan felhasználható UTP, 24 x RJ45 8 érintkezô FTP, 24 x RJ45 9 érintkezô STP, 24 x RJ45 9 érintkezô, árnyékolt Telekommunikációs hálózatokhoz 1U árnyékolatlan, 48 x RJ45, érintkezôk: 4-5/ árnyékolatlan, 48 x RJ45, érintkezôk: 3-6/4-5, ISDN Patch panelelemek Egyetlen panelen belül vegyes rendszerek összeállítását teszik lehetôvé Patch panelváz üres 6 db csatlakozóblokk, 3 db optikai kötéstartó kazetta, vagy 3 db LCS-médiakonverter fogadására alkalmas földelôsín nélkül UTP földelôsínnel FTP, STP Csatlakozó blokkok x RJ45 blokk UTP, Kat.5e x RJ45 blokk FTP, Kat.5e x RJ45 blokk STP, Kat.5e x RJ45 telekom, blokk: 4-5/ x RJ45 telekom, blokk: 3-6/4-5, ISDN x F csatlakozó blokk videójel átvitel Optikai blokk 2 x MT-RJ átvezetô 4 üvegszálhoz Optikai blokk 4 x ST szimplex átvezetô 4 üvegszálhoz Optikai blokk 2 x SC duplex átvezetô 4 üvegszálhoz Optikai kötéstartó kazetta A patch panelváz hátsó részére szerelve két csatlakozóblokhoz pattintható 1 db vakfedélblokkal szállítva Réz/optikai átalakító Médiakonverter 10/100BaseTX réz alapú adatátviteli jeleket alakítja át 100BaseFX alkalmazásnak megfelelô optikai jelekké. Egy RJ45 portja és két SC kivezetése van (multimódusú 62,5/125 és 50/125 gradiens mutatójú üvegszálakhoz) Kiegészítôk Vakfedélblokk Színes címketartó készlet csatl. blokkokhoz 6 db zöld; 6 db vörös 342

10 LCS 5 rendszer LCS 6 és LCS 5 strukturált kábelezési rendszer Patch panelek Csom. Kat. szám Falikábelek Kat.5e 4 db 100 Ohm-os csavart érpár Megfelel az alábbi szabványok elôírásainak: ISO/IEC 11801: EIA/TIA 568: EN 50173: 1996 Színkód: EIA/TIA szerint PVC kábelköpeny, vagy LSZH kábelköpeny (alacsony füstképzôdésû, halogénmentes) Kábelköpeny anyaga PVC LSZH UTP falikábel hosszúsága: 305 m/doboz súlya: 12 kg FTP falikábel hosszúsága: 305 m/doboz súlya: 29 kg Patch kábelek Kat.5e ÚJDONSÁG RJ45-ös csatlakozódugókkal szerelt kábelek Munkaállomásokhoz és rendezôszekrényekhez egyaránt alkalmazhatók Hullám-impedancia: 100 Ohm egyedileg ellenôrzött UTP patch kábel - PVC hosszúsága 1 m hosszúsága 2 m hosszúsága 3 m hosszúsága 5 m UTP FTP patch kábel PVC hosszúsága 1 m hosszúsága 2 m hosszúsága 3 m hosszúsága 5 m STP patch kábel - PVC hosszúsága 1 m hosszúsága 2 m hosszúsága 3 m hosszúsága 5 m Bôvítôadapter RJ45-ös csatlakozókhoz Egyetlen RJ45-ös betéthez csatlakoztatva két alkalmazás használatát teszi lehetôvé két darab RJ45-ös kivezetés biztosításával egyszerre, ugyanazon a 8 eres kábelen Csak árnyékolásmentes (UTP) számítástechnikai hálózatokhoz használható A kábel mindkét végén kell alkalmazni Alkalmazásával a felújítási költségek jelentôsen csökkenthetôk db telefon + 1 db Ethernet 100BaseTX db RJ11 telefon db ISDN telefon db Ethernet 100BaseTX FTP/SFTP Tehermentesítô Földelô sin Piros katalógusszám: új termék 343

11 LCS optikai kábelezés Csom. Kat. szám Optikai patch kábelek Csom. Kat. szám 19"-os optikai rendezô fiók 1U Kihúzható szerelôtálca tekercselô-tartozékokkal, rögzítôbilincsekkel Egyetlen panelen belül vegyes csatlakozómodul-összeállítások is megvalósíthatók. Befogadó-képesség: 16 üvegszál ST csatlakozóval 16 üvegszál SC csatlakozóval 32 üvegszál MT-RJ csatlakozóval Mélysége: 220 mm Kábelbevezetés 4 db hátsó kikönnyítésen keresztül Két tömszelencével szállítva (6 12 mm és mm) Optikai rendezôfiók Optikai rendezôfiók tartozékmodulok Az optikai rendezôfiókba pattintható 90º-os kivezetéssel ST átvezetô modul SC átvezetô modul MT-RJ átvezetô modul 45º-os kivezetéssel ST átvezetô modul SC átvezetô modul MT-RJ átvezetô modul Vakfedélmodul Címketartó az optikai rendezôhöz Optikai csatlakozó blokkok és kötéstartó kazetta Patch panel vázba illeszthetô Lásd: 340. oldal 19"-os optikai kábelrendezô panel 2U Lehetôvé teszi az optikai kábelek feltekercselését függôleges és vízszintes kábelvezetô gyûrûkön keresztül. A hajlítási sugár nem csökken a megengedett érték alá Optikai kábelrendezô panel Optikai fali aljzatok Címketartóval Duplex adatátviteli lehetôség Mosaic x MT-RJ átvezetô x ST átvezetô x SC átvezetô Galea x ST átvezetô x SC átvezetô Kerámiabetétes csatlakozóval szerelt Duplex adatátvitel Csillapítás < 0,3 db 62,5/125 µm gradiens mutatójú üvegszállal Azonos típusú csatlakozókkal ST/ST 1 m hosszú ST/ST 2 m hosszú ST/ST 3 m hosszú SC/SC 1 m hosszú SC/SC 2 m hosszú SC/SC 3 m hosszú MT-RJ/MT-RJ 1 m hosszú MT-RJ/MT-RJ 2 m hosszú MT-RJ/MT-RJ 3 m hosszú Különbözô típusú csatlakozókkal ST/MT-RJ 2 m hosszú SC/MT-RJ 2 m hosszú ST/SC 2 m hosszú Optikai csatlakozók Kerámiamerevítôvel ellátott multimódusú csatlakozók Csillapítás < 0,3 db Bajonettzáras rögzítés ST - gyorscsatlakozó (fast crimp) polírozás nélküli szereléshez Üvegszál: 50/125 µm, vagy 62,5/125 µm szerelôkészlet: Push & pull rögzítés SC - gyorscsatlakozó (fast crimp) polírozás nélküli szereléshez Üvegszál: 50/125 µm, vagy 62,5/125 µm szerelôkészlet: Szerszámok, kiegészítôk Szerszámkészlet Optikai gyorscsatlakozókban végzôdtetett multimódusú kábelek helyszíni szerelésére Csatlakozónként a beiktatási csillapítás < 0,3 db Tartalma: csatlakozóház-szerelô fogó szálcsupaszító szerszám szálhasító szerszám SC befogókeret és méretjelzô ST befogókeret és méretjelzô kevlárvágó olló 344

12 LCS optikai kábelezés LCS OPTIKAI KÁBELEZÉS >>> Egyszerû és megbízható megoldások Optikai szálelosztó elôszerelt csatlakozókkal: Egyszerûség és teljes kényelem Csom. Kat. szám Elôszerelt optikai falikábelek MPO csatlakozóval A kábel mindkét vége MPO csatlakozódugóval szerelt, amely szálelosztóval fejthetô ki az optikai rendezôfiókban. A kábeldobra 6 vagy 12 szálas (62,5/125 µm), kis füstképzôdésû, halogénmentes (LSZH) köpenyszigetelésû, rágcsálóvédett optikai kábel van feltekercselve. 6-os, vagy 12-es MPO-MPO szálkifejtés 6 szálas beltéri falikábel MPO/MPO 20 m hosszú MPO/MPO 50 m hosszú MPO/MPO 80 m hosszú MPO/MPO 110 m hosszú 12 szálas beltéri falikábel MPO/MPO 20 m hosszú MPO/MPO 50 m hosszú MPO/MPO 110 m hosszú 12 szálas kültéri falikábel MPO/MPO 100 m hosszú MPO/MPO 200 m hosszú MPO-MPO adapter a falikábel és a szálelosztó csatlakozódugóinak összekötéséhez Csillapítás < 0,5 db MPO-MPO adapter Ugyanazon 19"-os patch panelen lehetôség van optikai és rézalapú adatátviteli csatlakozóblokkok elhelyezésére is Elôszerelt optikai szálelosztó Lehetôvé teszi az optikai falikábelek kifejtését. Egyik kábelvég MPO csatlakozódugóval, a kifejtett szálak pedig a kiválasztott csatlakozótípussal (ST; SC; MT-RJ) szereltek. Üvegszál: 62,5/125 µm 6 fényvezetô szál kifejtésére MPO / 6*ST 50 cm hosszú MPO / 6*SC 50 cm hosszú MPO / 3*MT-RJ 50 cm hosszú 12 fényvezetô szál kifejtésére MPO / 12*ST 50 cm hosszú MPO / 12*SC 50 cm hosszú MPO / 6*MT-RJ 50 cm hosszú 345

13 CÍMKÉZÉS, KÁBELJELÖLÉS >>> Címkézés, kábeljelölés ÚJDONSÁG A felhasználás szabadsága A címkenyomtató lehetôvé teszi számos Legrand termék azonosítócímkéjének elkészítését: fali aljzatok, patch panelek, kábelek, energiaelosztási termékek. PC-hez csatlakoztatva a címkézés elôre elkészíthetô, valamint egyedi grafikai objektumok (logo, piktogram, ) is áttölthetôk a nyomtatókészülékbe. Címkézési példák Csatlakozójelölés (vízszintes) Csatlakozójelölés (függôleges) Etikett méretének megválasztása IRODA Kábeljelölés (vízszintes) Kábeljelölés (függôleges) Csom. Kat. szám Etikettes jelölési rendszer Hordozható címkenyomtató szett Akkumulátorról vagy elemrôl is mûködtethetô Tartalma: hordozható címkenyomtató tápegység 2 db nyomtatószalag 64 k bájtos memóriakártya összekötôkábel (PC) telepítô CD memóriakártya és a PC közötti adatátvitelhez számítógépes szerkesztéshez, achiváláshoz Memóriakártya (64 k) Akkumulátor csomag a hordozható címkenyomtatóhoz Nyomtatószalag címketartós termékekhez Szín: Szín: fehér alumínium poliészter anyagú, fényes felületû kültéri és beltéri használatra ,5 m hosszú 9 mm széles ,5 m hosszú 12 mm széles ,5 m hosszú 19 mm széles Nyomtatószalag kör keresztmetszetû kábelekhez poliamid anyagú, matt felületû beltéri használatra ,5 m hosszú 12 mm széles ,5 m hosszú 19 mm széles "Zászlós" kábeljelölés "Zászlós" kábeljelölés Szimbólumok Logok CABLIKS 3 soros szöveg Használat után ki kell kapcsolni a készüléket 346 Piros katalógusszám: új termék

14 XL VDI szekrények szellôztetése Hogyan számoljuk ki a disszipált teljesítményt? A levegôáramlás térbeli irányai A berendezések (szerver, hub, switch, ) disszipált teljesítményének ismerete elengedhetetlen a megfelelô szellôztetô megoldás kiválasztásához. Bár a számítások a legrosszabb esetet vizsgálják és a maximális értékeket veszik figyelembe, a gyakorlati értékek a tényleges kihasználtsági (H tényezô) és az egyidejûségi (E tényezô) szorzókkal is kiszámolhatók. Elôírt értékek hiányában a következô átlagértékek használhatók: Természetes hôáramlás, felül zárt szekrény Természetes szellôzés perforált lemezeken keresztül, a szekrény teteje perforált tetôlemez-ventilátor nélkül Belsô ventilátortálca felül zárt szekrény H = 0,8 S = 0,8 Átlagos PD = 0,8 x 0,8 x PD max PD max = berendezések disszipált összteljesítménye Példák átlagos értékû villamosenergia-fogyasztásra a rendezôszekrényben Néhány átlagos teljesítményérték: - Hálózati aktív elemekkel (hub, switch, router) beépített szekrény: 1 kw - Szünetmentes tápegységgel felszerelt szekrény: 1 3 kw - Szerverszekrények: 3 kw Hômérséklet-szabályozás A berendezések mûködésének optimalizálásához elengedhetetlen a ventilátorok termosztáttal (kat. szám ) történô vezérlése. A termosztát elhelyezése: a magasság 3/4-nél. Ajánlott kapcsolási hômérséklet: 25 ºC Szekrényhûtés külsô felülethez szerelt ventilátorokkal A - Alul perforált szellôzôrács, felül tetôventilátor-panel B - Alul ventilátor, felül perforált tetôlemez Külsô felülethez szerelt és belsô ventilátorok kombinációja: A szekrény belsejében egyenletes hômérséklet alakul ki Gyenge hômérséklet-tûrésû berendezésekhez ajánlott Szellôztetés kiválasztása az átlagos disszipált összteljesítmény figyelembevételével Szekrény Természetes mérete szellôzéssel Ventilátorok száma panelenként Ventilátortálca Hôterhelés elvezetése 33 U 600 x 600 max 0,3 kw panel : 2 nyílás max 0,5 kw lemez 2 ventilátor / lemez : max 0,45 kw 2 vent.-os panel 1 panel. : 1 kw 2 panel. : 2,2 kw 3 panel. : 3,1 kw 42 U 600 x 600 max 0,4 kw panel : 2 nyílás max 0,65 kw lemez 2 ventilátor / lemez : max 0,6 kw 2 vent.-os panel 1 panel : 1,2 kw 2 panel. : 2,4 kw 3 panel. : 3,3 kw max 0,5 kw panel : 2 nyílás max 0,8 kw lemez 2 ventilátor / lemez : max 1,3 kw 2 vent.-os panel 1 panel : 1,3 kw 2 panel. : 2,5 kw 3 panel. : 3,5 kw 4 panel. : 4,5 kw lemez 2 ventilátor / lemez : max 1,3 kw 3 vent.-os panel 1 panel : 1,8 kw 2 panel. : 3,2 kw 3 panel. : 4,5 kw lemez 2 ventilátor / lemez : max 1,5 kw 3 vent.-os panel 1 panel. : 2 kw 2 panel. : 3,5 kw 3 panel. : 5 kw 4 panel. : 6 kw 42 U 600 x U 800 x 600 max 0,5 kw panel : 3 nyílás max 0,8 kw 42 U 800 x 800 max 0,7 kw panel : 3 nyílás max 1 kw Aktív elemekkel szerelt szekrények Nagy légrésekkel, hézagosan elrendezett berendezések Jó a belsô keringés Közepesen sûrûn elrendezett berendezések A magasabb hômérsékletû légáramlatok az oldalak irányába mozognak Sûrûn elrendezett berendezések A levegô nehezen kering, vannak alig hûtött berendezések A hûtés az oldalak mentén történik * A fenti értékek a szekrényméret, felszereltség, és a szellôztetési mód függvényében változhatnak. Ventilátor-kiválasztási táblázat Szekrény Kat. szám Méret Ventilátorpanel Kat. szám darabszám U 600 x U 600x U 600x U 800 x U 800x Légszállítás m3/h Ventilátor darabszám

15 Informatikai rendezôszekrények ajtóval Informatikai rendezôszekrények XL VDI állószekrény-tartozékok Csom. Kat. szám Kábelelrendezés a szekrényben Csom. Kat. szám XL VDI állószekrény 19 Védettség: IP 20, IK 08 Korrózióálló poliészter alapú festés A teljes tetôlemez és fenéklemez a szekrény mélységétôl függôen három vagy négyrészes Tartozékok: Üvegajtó jellemzôi megegyeznek a XL VDI faliszekrény üvegajtajának jellemzôivel (lásd: 350. oldal) Hátsó fémajtó 2433A típusú zárral Leszerelhetô oldallapok 2433A típusú zárral Védôsarok az ajtó leszereléséhez 100 mm magas lábazat, szellôzôráccsal Belülrôl állítható szintezôlábak sorolókészlet (oldallap nélküli szekrényekhez) 600 mm mélységû További tartozékok: 1 db tartóprofilpár 3 db teli tetôlemez oldallapokkal oldallapok Kapacitás Szélesség Magasság Teherbírás nélkül U 600 mm 1708 mm 330 kg U 600 mm mm 420 kg U 800 mm mm 420 kg 800 mm mélységû További tartozékok: 2 db tartóprofilpár (elülsô és hátsó felerôsítôsíkhoz) 4 db teli tetôlemez Kapacitás Szélesség Magasság Teherbírás U 600 mm mm 420 kg U 800 mm mm 420 kg 19 -os hálózati elemek rögzítése Tartóprofil sínpár Hátsó felerôsítôsík kialakításához alkalmazható Elülsô felerôsítôsíkként az XL VDI állószekrényekbe már be van építve Szerelôanyaggal szállított U - max. teherhelés: 10 kg/u U - max. teherhelés: 10 kg/u Negyedfordulatos gyorsrögzítô patch panelhez szekrényszélesség 600 mm 800 mm Kábelbevezetô tetôlemezelemek kefés gumis Kábelbevezetô fenéklemezelemek teli kefés gumis Függôleges kefés kábelbevezetô mm széles szekrényhez tartóprofilra szerelendô Kábelvezetô gyûrû Hasznos keresztmetszet: 56 mm x 89 mm Kábelvezetô rácsok x 200 x 50 Függôleges szereléssel a megerôsítô és tartósínekhez rögzíthetô x 200 x 50 Függôleges szereléssel a megerôsítô és tartósínekhez rögzíthetô Kábelvezetô rács Közvetlenül a tartóprofilsinhez rögzíthetô Megerôsítô és tartósínek A kábelvezetô rácsok csavaros illetve a kábelek kötegelôvel (Colson, Colring) történô rögzítésére mm mélységû szekrénytartó profil sínpárjaihoz rögzíthetô mm mélységû szekrény vázszerkezetéhez rögzíthetô, vagy 800 mm mélységû szekrénytartó profil sínpárjaihoz rögzíthetô mm mélységû szekrény vázszerkezetéhez rögzíthetô Berendezéstálcák szekrénymélység Perforált felülettel 600 mm 800 mm Rögzített beépítéssel U max. terhelés: 20 kg 2 pontos rögzítéssel U max. terhelés: 80 kg 4 pontos rögzítéssel, hátsó tartóprofilsin szükséges Kihúzható teleszkópos változat U max. terhelés: 50 kg 4 pontos rögzítéssel, hátsó tartóprofilsin szükséges 348

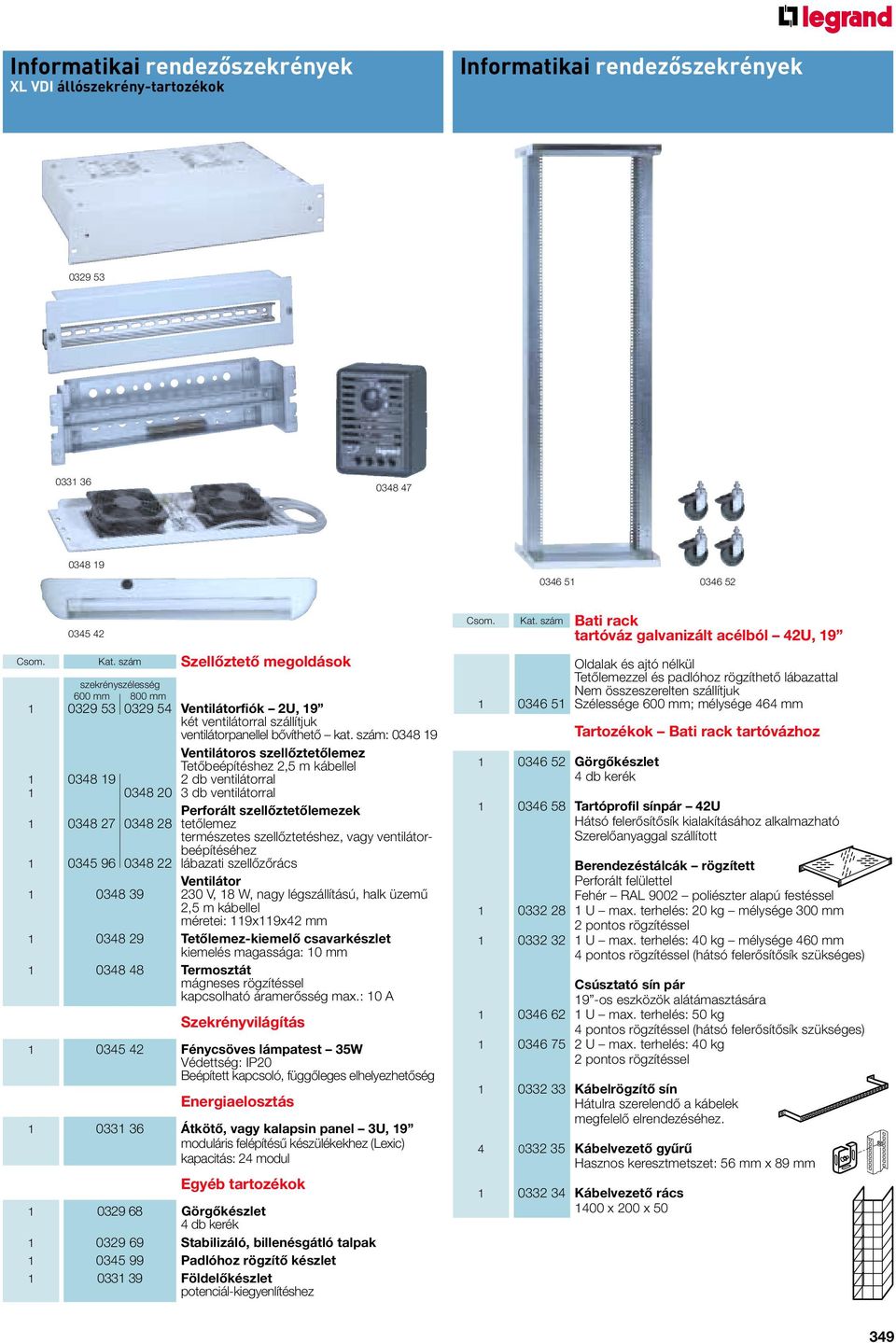

16 Informatikai rendezôszekrények XL VDI állószekrény-tartozékok Informatikai rendezôszekrények Csom. Kat. szám Szellôztetô megoldások szekrényszélesség 600 mm 800 mm Ventilátorfiók 2U, 19 két ventilátorral szállítjuk ventilátorpanellel bôvíthetô kat. szám: Ventilátoros szellôztetôlemez Tetôbeépítéshez 2,5 m kábellel db ventilátorral db ventilátorral Perforált szellôztetôlemezek tetôlemez természetes szellôztetéshez, vagy ventilátorbeépítéséhez lábazati szellôzôrács Ventilátor V, 18 W, nagy légszállítású, halk üzemû 2,5 m kábellel méretei: 119x119x42 mm Tetôlemez-kiemelô csavarkészlet kiemelés magassága: 10 mm Termosztát mágneses rögzítéssel kapcsolható áramerôsség max.: 10 A Szekrényvilágítás Fénycsöves lámpatest 35W Védettség: IP20 Beépített kapcsoló, függôleges elhelyezhetôség Energiaelosztás Átkötô, vagy kalapsin panel 3U, 19 moduláris felépítésû készülékekhez (Lexic) kapacitás: 24 modul Egyéb tartozékok Görgôkészlet 4 db kerék Stabilizáló, billenésgátló talpak Padlóhoz rögzítô készlet Földelôkészlet potenciál-kiegyenlítéshez Csom. Kat. szám Bati rack tartóváz galvanizált acélból 42U, 19 Oldalak és ajtó nélkül Tetôlemezzel és padlóhoz rögzíthetô lábazattal Nem összeszerelten szállítjuk Szélessége 600 mm; mélysége 464 mm Görgôkészlet 4 db kerék Tartozékok Bati rack tartóvázhoz Tartóprofil sínpár 42U Hátsó felerôsítôsík kialakításához alkalmazható Szerelôanyaggal szállított Berendezéstálcák rögzített Perforált felülettel Fehér RAL 9002 poliészter alapú festéssel U max. terhelés: 20 kg mélysége 300 mm 2 pontos rögzítéssel U max. terhelés: 40 kg mélysége 460 mm 4 pontos rögzítéssel (hátsó felerôsítôsík szükséges) Csúsztató sín pár 19 -os eszközök alátámasztására U max. terhelés: 50 kg 4 pontos rögzítéssel (hátsó felerôsítôsík szükséges) U max. terhelés: 40 kg 2 pontos rögzítéssel Kábelrögzítô sín Hátulra szerelendô a kábelek megfelelô elrendezéséhez Kábelvezetô gyûrû Hasznos keresztmetszet: 56 mm x 89 mm Kábelvezetô rács 1400 x 200 x

17 Informatikai rendezôszekrények ajtóval Informatikai rendezôszekrények Csom. Kat. szám XL VDI faliszekrények 19 Védettség: IP 20,IK 08 Szerszám nélkül leszerelhetô oldallemezek Beépített tartóprofilpár Üvegajtó jellemzôi: nincs sem fém, sem mûanyag keretbe foglalva biztonsági üvegbôl készült domborított felületû kulccsal zárható (zártípus: 2433A) nyílásszög: 150 fok nyílásirány változtatható fehér szitanyomott minta perforált tetôlemez ventilátor beépíthetôséghez 400 mm mélységû (2 részes) Fix hátlappal Kapacitás Magasság Szélesség U 350 mm 600 mm U 500 mm 600 mm 600 mm mélységû (3 részes) Leszerelés nélkül kifordítható szekrényszerkezet a nyitható hátlapnak köszönhetôen Kábelbevezetés DLP csatornából: A falhoz rögzített rész (hátlap) alsó és felsô részén található lemezek kefés kábelvezetôre cserélhetôek A falikábelek rögzítését beépített tartósinek (kat. szám: ) biztosítják Kapacitás Magasság Szélesség U 500 mm 600 mm U 600 mm 600 mm U 800 mm 600 mm U 1000 mm 600 mm Tartozékok XL VDI faliszekrény 1 U magassága: 44,46 mm Kábelrögzítô sín Szekrények hátuljába szerelendôk A kábelek megfelelô elrendezéséhez használható. A hozzá szerelhetô rögzítôtalphoz kat. szám: kötegelôkkel (Colson; Colring) rögzíthetôk a kábelek. Vízszintes mm mélységû szekrényhez mm mélységû szekrényhez Függôleges U-os szekrényhez U-os szekrényhez U-os szekrényhez U-os szekrényhez Kefés kábelbevezetô a szekrény hátlapjába szerelhetô Fix berendezéstálca 1U, 19 Csak a 600 mm mélységû szekrényhez alkalmazható Mélysége: 300 mm Terhelhetôsége: 20 kg Csom. Kat. szám XL 195 faliszekrények 19 -os VDI elemekhez Fém oldallap, mûanyag hátlap rögzítôbordával Védettség: IP41 IK08 (ajtóval szerelve) Kábelbevezetés: felülrôl, alulról, hátulról Külön rendelendô: fém vagy mûanyag ajtó tartóprofil sínpár Külsô Kapacitás Magasság Szélesség Mélység mélység ajtóval U 450 mm 550 mm 195 mm 256 mm U 750 mm 550 mm 195 mm 256 mm U 1050 mm 550 mm 195 mm 256 mm Tartozékok XL 195 szekrényajtók átlátszó füstszínû plexi kat. számú szekrényhez kat. számú szekrényhez kat. számú szekrényhez szürke színû fém kat. számú szekrényhez kat. számú szekrényhez kat. számú szekrényhez Tartóprofil sínpár 19 -os eszközök rögzítéséhez U U Berendezéstálca 1 U LSA rögzítô XL195 faliszekrényhez Rögzítôtalp Colring kábelkötegelôhöz a szekrény hátlapjára szerelhetô DLP illesztôelem Mini-patch blokk Helyi kábelrendezés rendezôszekrény nélkül Lásd 362. oldal 350

18 19 -os kábelezési kellékek Rendezôszekrénybe szereléshez Kábelszerelés tartozékok Csom. Kat. szám Kábelrendezô panelek Lehetôvé teszik a csavart érpáras patch kábelek és falikábelek esztétikus elvezetését. A rögzítôsíkkal párhuzamosan: függôlegesen és vízszintesen, valamint arra merôleges irányba kábel átvezetés U 2 irányú gyûrûs U 1 irányú U 2 irányú gyûrûs U 3 irányú gyûrûs U U Takarólemez 19 A szekrény üresen maradt részeinek letakarására szolgál Fehér színû RAL 9002 fémlemez Rögzítôelemek Kosáranya M Kosáranya M Kosáranya M Negyedfordulatos gyorsrögzítô 19 -os elosztósor 230 V~, 16 A Legrand elosztók Tartóprofil sínpárra rögzíthetô Elülsô, oldalsó és hátsó beépítéshez Bekötô kapocs keresztmetszete: 2,5 mm 2 2 U magasságú x 2P+F elosztósor x 2P+F elosztósor + kétpólusú kismegszakító x 2P+F elosztósor Mosaic modul (16) tartó üres LSA Plus csatlakozó rendszer Telekommunikációs hálózatokhoz 10 érpáras modulok Ø 0,4 0,8 mm vezetékekhez Bekötôszerszám szükséges LSA Plus leválasztható csatlakozómodul Leválasztódugó Címketartó szett fehér/zöld/sárga/piros/kék Csatlakozószerszám LSA Plus modulokhoz LSA Plus rögzítôváz 4 db henger alakú Ø 12 mm XL 195 szekrénybe közvetlenül rögzíthetô XL VDI 400, XL VDI 600 szekrényekbe a tartóprofil sínpárra rögzíthetô 2 x 12 db csatlakozómodulhoz (22,5mm) Magassága 300 mm Csom. Kat. szám Csatlakozódugók és tartozékai RJ 45 Arany bevonatú 1,2 mm érintkezôk érintkezôs árnyékolatlan érintkezôs árnyékolt Törésgátlók kör alakú kábelekhez fehér fekete Szerszámok Kábelcsupaszoló Egyszerû körbeforgatással vágja el a kábelköpenyt Csavart érpáras vagy optikai kábelekhez alkalmazható Nem sérti a vezezékeket Mûszerész csípôfogó Az RJ45 csatlakozóbetétek bekötésekor a felesleges vezetékvégek eltávolításához Krimpelôfogó RJ típusú dugókhoz 4/6/8/9 érintkezôs dugó bekötéséhez Kábelcsupaszolás és vágási lehetôség Kábelkötegelôk Tépôzáras Hosszúság XL VDI szekrényelemekhez rögzíthetô a 150 mm 300 mm katalógusszámú termékkel fekete piros zöld Rögzítô szegecsek tépôzáras kábelkötegelôkhöz XL VDI szekrényelemekhez történô rögzítéshez Colring átlátszó fekete Szélesség: 3,5 mm Hosszúsága: 140 mm (Ø 1,6 mm 33 mm) Hosszúsága: 180 mm (Ø 1,6 mm 46 mm) Hosszúsága: 280 mm (Ø 1,6 mm 77 mm) Hosszúsága: 360 mm (Ø 1,6 mm 102 mm) További méretek (246. old.) 351

19 LCS rendszer aktív elemei Ethernet switch Mosaic TM mini-patch blokk Installáció megvalósítása Csom. Kat. szám Ethernet 8 portos 10/100-as mini switch Kis és közepes irodák hálózatépítésénél alkalmazható Teljesíti a hálózati szabványok elôírásait. Automata sebességválasztással felismeri a hozzá kapcsolt klasszikus Ethernet vagy a Fast Ethernet szerint kommunikáló eszközöket. A különbözô sebességû szegmensek egymással is képesek kommunikálni. Forgalomjelzô és hálózati hibajelzô LED-ek portonként Max. adatátviteli sebesség portonként: 100 Mbit/s Igényelt kábelezési osztály min.: Kategória 5e Kaszkádolható Tápfeszültség 230 V Polcba építhetô, doboz alakú Falonkívüli polcba építhetô vagy csavarral falra szerelhetô Méretei: 201 mm x 122 mm x 30 mm Külsô tápegységgel 230V~/7,5V Switch üzembehelyezés 1 Helyezze tápfeszültség alá a készüléket! 2 Kösse össze patch kábelekkel a Mosaic elosztódobozt és a switch portjait 3 A hálózat azonnal mûködôképes, amint a forgalomjelzô LED-ek is jeleznek Beépített mágnessel rögzíthetô Mágnessel fémfelületekre, csavarral egyéb felületekre rögzíthetô Beépített tápegységgel 230 V-os kábel hossza: 0,5 m Méretei: 254 mm x 59 mm x 38 mm Egyéb LCS rendszerelemek Mosaic elosztódoboz Alkalmazható: szekrény nélküli patch panelként helyi switch-el együtt alkalmazva 16-os RJ45-ös fali aljzatként (16 modul) beépített válaszfal a gyenge és erôsáramú aljzatok különválasztására méretei: 135 mm x 223 mm x 57 mm kábelbevezetés: oldalról, vagy hátulról Beépített tápegység

20 kiegészítôk, burkolatok az RJ45-ös fali aljzatokhoz Mosaic Szerelvénydobozok Falon kívüli Gipszkarton falhoz Téglafalhoz Betonhoz 1 modulos mélység x mélység Süllyesztôperem Keret 2 modulos modulos x 2 modulos x x x x 2 modulos x x x modulos x 2 modulos x x x x 2 modulos x x x 6 modulos Valena kiemelô doboz: es keret több színben - 5-ös keretig sorolható Galea kiemelô doboz: es burkolatok: es es 1-es keret kiemelô dobozok: es vízszintes as vízszintes burkolatok: es es fehér 4-es keretig pasztell 4-es keretig matt 4-es keretig csillám 3-as keretig Oteo komplett falon kívüli RJ45-ös fali aljzat sorolható falon kívüli RJ45-ös fali aljzat keret nélkül 3-as keretig sorolható 353

21 MOSAIC NÔVÉRHÍVÓ RENDSZER >>> Kórházakba és idôsek otthonába > Fény- és hangjelzô kommunikációs rendszer > Egyszerûen telepíthetô > Egyszerû vezetékezés átszerelhetô, megbízható, karbantartást nem igénylô rendszer, ami a legtöbb helyen kielégíti az alapvetô igényeket 354

22 Mosaic TM nôvérhívó rendszer kijelzés a nôvérszobában ÚJDONSÁG Mosaic TM nôvérhívó rendszer folyosói és szobai szerelvények Fém süllyesztôperemmel és fehér kerettel szállítva. Süllyesztve és falon kívül is szerelhetô A nôvér a nôvérszobából tud reagálni a beteg hívására Kezelési útmutató (356. oldal) Csom. Kat. szám Tápegység 230 V / 24 V ; 2 A ; 48 W A rendszer egyenáramú tápellátását biztosítja. A szükséges tápegységek száma a szobák számától függ (lásd 357. oldal, készülékek teljesítményigénye). 6 modul széles, szekrénybe szerelhetô Vezérlômodul Max. 3 szoba egyidejû vezérlését látja el. Bôvíthetô, szekrénybe szerelhetô. Szobánként egy szabadon felhasználható záróérintkezôs relével (hangjelzéshez, kijelzôhöz stb.). 4 modul szélességû. Híváskijelzô 6 szobához Hívások kijelzése LED-es fény- és hangjelzéssel. Hat hívás egyidejû kezelésére, hívásnyugtázásra, nôvérjelenlét kijelzésére képes. Hívás-átirányítás (pl. másik nôvérszobába): egyszerre max. 4 kijelzô felfûzésével lehetséges. 6 modul széles Mosaic szerelvény Beépíthetô: asztalra kezelôpultként: gyel kábelcsatornába: min. 50 mm mély DLP vagy DLP 3D: 80x80-as vagy 105x105-ös vagy alu.dlp: 100x50-es, sz. kerettel süllyesztve: min. 50 mm mély dobozba (pl ) falon kívül: (pl , ) Kezelôpult db számú híváskijelzô fogadására képes. Asztalra és falra is felszerelhetô Csom. Kat. szám Ajtólámpa Kétszínû (piros/sárga) LED-ekkel felszerelt, hosszú élettartamú lámpa. Alacsony fogyasztású, karbantartást nem igényel. Nôvérhívás és nôvérjelenlét kijelzésére a folyosón. Nyugtázóegység Tartalmaz egy nyomógombot a hívás törlésére és a nôvérjelenlét jelzésére. Fényjelzés egy piros és egy sárga jelzôlámpával. Alacsony fogyasztású, hosszú élettartamú LED-es lámpákkal felszerelve. Nôvérhívó kapcsolóaljzatok Aljzatvezetékes nôvérhívó nyomógomb ( ) fogadásához. Érintkezôtávolság: 12 mm 2 modulos szerelvény vakfedéllel Húzókapcsoló beépített jelzôlámpával, zsinórral fürdôszobába, mellékhelyiségbe Egypólusú vezetékes nôvérhívó nyomógomb. Nyitóérintkezôs, 2 m-es vezetékkel. A sz. aljzathoz csatlakoztatható Egypólusú vezetékes nôvérhívó nyomógomb csatlakozódugó nélkül. Nyitóérintkezôs, 2 m vezetékkel. A kat.számú csatlakozódugóval szerelhetô ELV 2P-3A csatlakozódugó. Érintkezôk távolsága: 12 mm, átmérôje: 3,6 mm. A és kat.számú aljzathoz csatlakoztatható ELV 2P-3A csatlakozóaljzat, 1 modul. A kat.számú csatlakozódugó csatlakoztatására. Harmonikus környezet, azonos szerelvények, Mosaic kapcsolócsalád 300. oldal Piros katalógusszám: új termék 355
