1 TART TECH KFT Csénye, Sport u. 26. Tel.: 95/ Fax: 95/ Mobil: 30/ HASZNÁLATI UTASÍTÁS AZA korongos felsőpályás etetőrendszer telepítéséhez és üzemeltetéséhez Oldal: 1 / 6 DW-hízóetető.81027

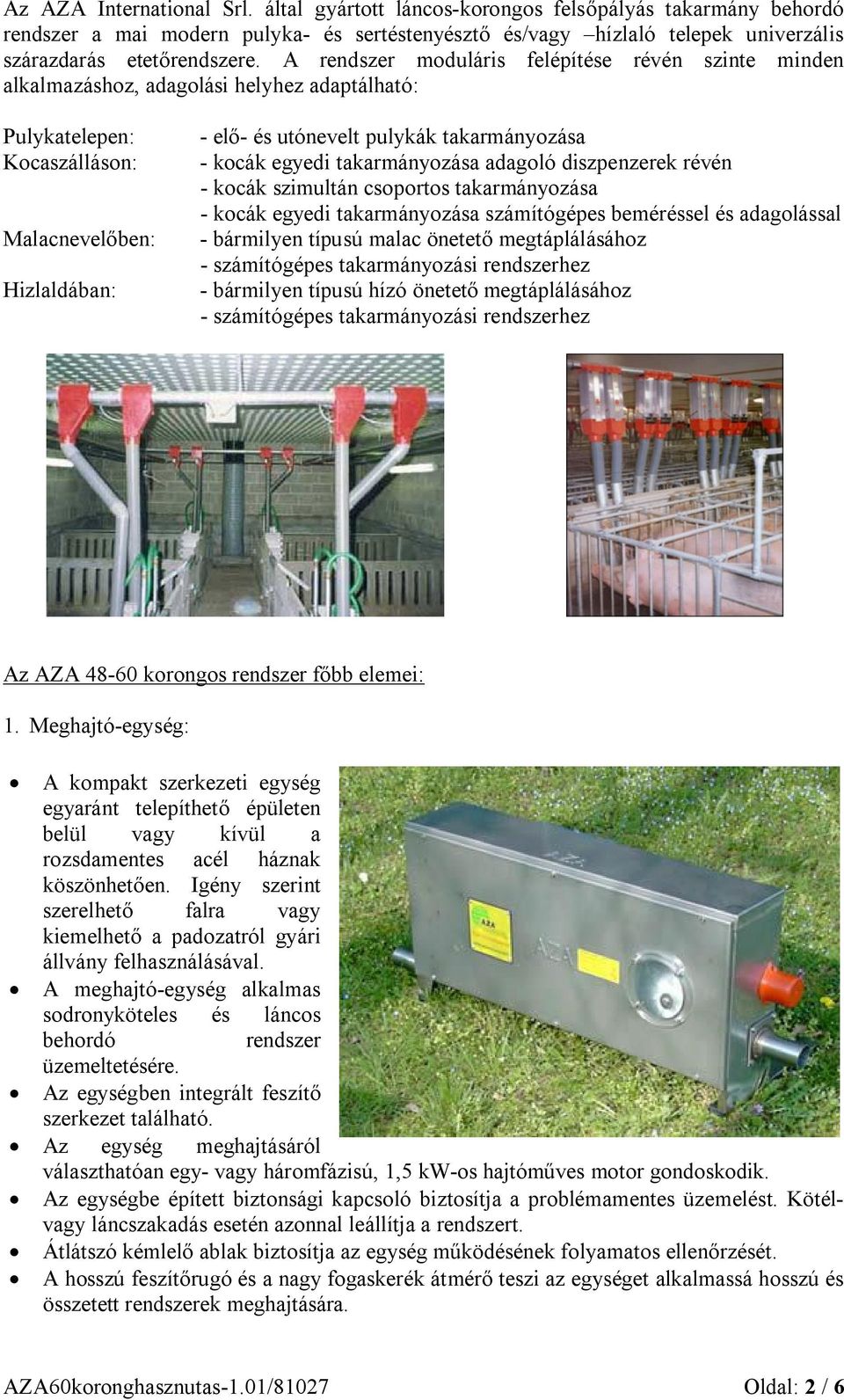

2 Az AZA International Srl. által gyártott láncos-korongos felsőpályás takarmány behordó rendszer a mai modern pulyka- és sertéstenyésztő és/vagy hízlaló telepek univerzális szárazdarás etetőrendszere. A rendszer moduláris felépítése révén szinte minden alkalmazáshoz, adagolási helyhez adaptálható: Pulykatelepen: Kocaszálláson: Malacnevelőben: Hizlaldában: - elő- és utónevelt pulykák takarmányozása - kocák egyedi takarmányozása adagoló diszpenzerek révén - kocák szimultán csoportos takarmányozása - kocák egyedi takarmányozása számítógépes beméréssel és adagolással - bármilyen típusú malac önetető megtáplálásához - számítógépes takarmányozási rendszerhez - bármilyen típusú hízó önetető megtáplálásához - számítógépes takarmányozási rendszerhez Az AZA korongos rendszer főbb elemei: 1. Meghajtó-egység: A kompakt szerkezeti egység egyaránt telepíthető épületen belül vagy kívül a rozsdamentes acél háznak köszönhetően. Igény szerint szerelhető falra vagy kiemelhető a padozatról gyári állvány felhasználásával. A meghajtó-egység alkalmas sodronyköteles és láncos behordó rendszer üzemeltetésére. Az egységben integrált feszítő szerkezet található. Az egység meghajtásáról választhatóan egy- vagy háromfázisú, 1,5 kw-os hajtóműves motor gondoskodik. Az egységbe épített biztonsági kapcsoló biztosítja a problémamentes üzemelést. Kötélvagy láncszakadás esetén azonnal leállítja a rendszert. Átlátszó kémlelő ablak biztosítja az egység működésének folyamatos ellenőrzését. A hosszú feszítőrugó és a nagy fogaskerék átmérő teszi az egységet alkalmassá hosszú és összetett rendszerek meghajtására. AZA60koronghasznutas-1.01/81027 Oldal: 2 / 6

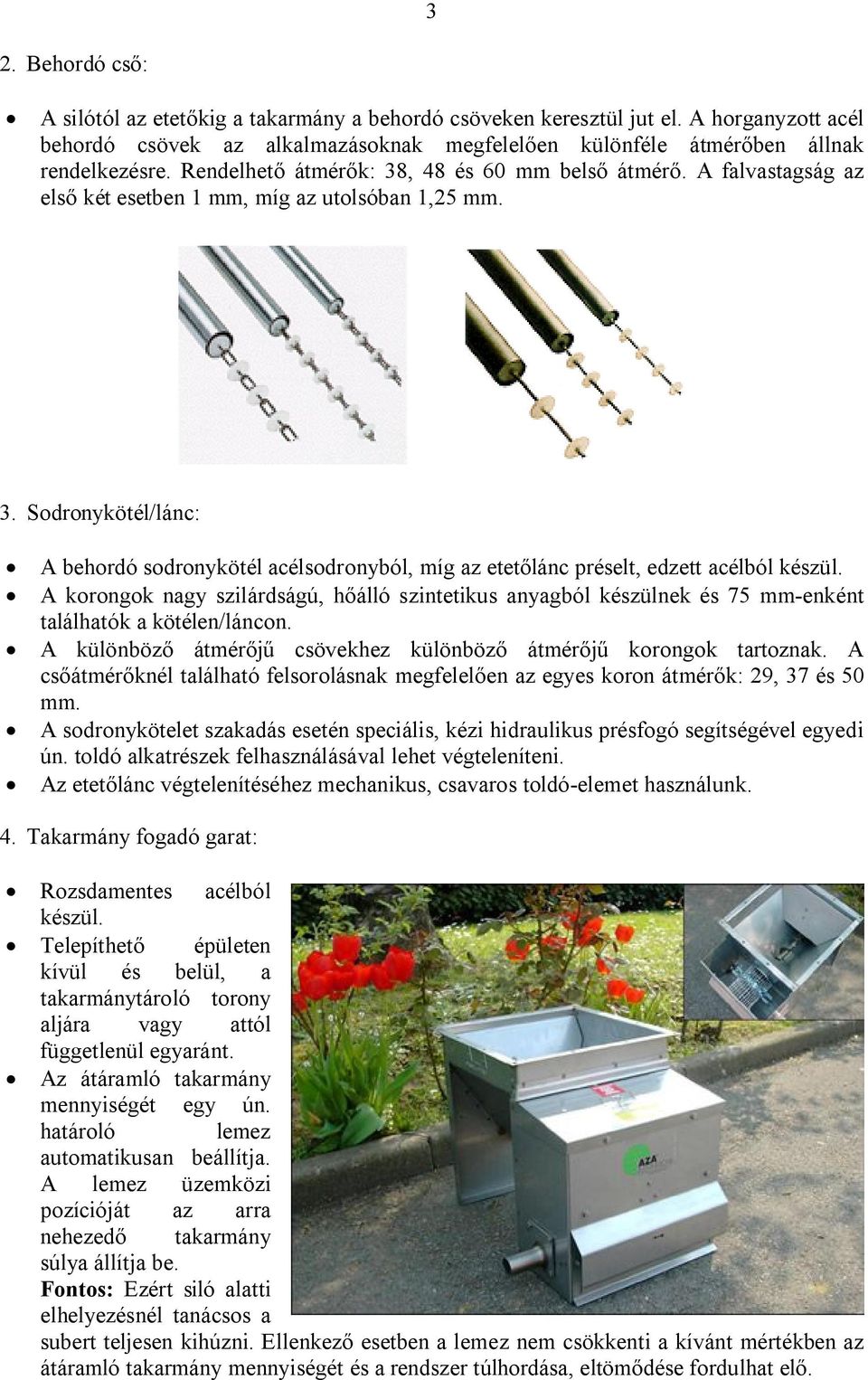

3 3 2. Behordó cső: A silótól az etetőkig a takarmány a behordó csöveken keresztül jut el. A horganyzott acél behordó csövek az alkalmazásoknak megfelelően különféle átmérőben állnak rendelkezésre. Rendelhető átmérők: 38, 48 és 60 mm belső átmérő. A falvastagság az első két esetben 1 mm, míg az utolsóban 1,25 mm. 3. Sodronykötél/lánc: A behordó sodronykötél acélsodronyból, míg az etetőlánc préselt, edzett acélból készül. A korongok nagy szilárdságú, hőálló szintetikus anyagból készülnek és 75 mm-enként találhatók a kötélen/láncon. A különböző átmérőjű csövekhez különböző átmérőjű korongok tartoznak. A csőátmérőknél található felsorolásnak megfelelően az egyes koron átmérők: 29, 37 és 50 mm. A sodronykötelet szakadás esetén speciális, kézi hidraulikus présfogó segítségével egyedi ún. toldó alkatrészek felhasználásával lehet végteleníteni. Az etetőlánc végtelenítéséhez mechanikus, csavaros toldó-elemet használunk. 4. Takarmány fogadó garat: Rozsdamentes acélból készül. Telepíthető épületen kívül és belül, a takarmánytároló torony aljára vagy attól függetlenül egyaránt. Az átáramló takarmány mennyiségét egy ún. határoló lemez automatikusan beállítja. A lemez üzemközi pozícióját az arra nehezedő takarmány súlya állítja be. Fontos: Ezért siló alatti elhelyezésnél tanácsos a subert teljesen kihúzni. Ellenkező esetben a lemez nem csökkenti a kívánt mértékben az átáramló takarmány mennyiségét és a rendszer túlhordása, eltömődése fordulhat elő.

4 5. Silócsatlakozó egység: Horganyzott, festett kivitel. Lehetővé teszi a négyszög keresztmetszetű takarmány fogadó garat csatlakozását a kör keresztmetszetű silóaljhoz. A beépített suber révén lehetséges a takarmány behordó rendszer időleges tehermentesítése illetve a rendszer kiürítése a takarmányáram elzárása révén. 6. Fordítóelem 90 : Az alumínium öntvény fordítóelem ház és a dupla csapágyazású acél öntvény fogaskerék a hosszú, biztonságos élettartam zálogai. A vízzáró perem kialakítások és a csőcsatlakozások révén a fordítóelemek kültéri beépítésre is alkalmasak. 7. Surrantóegység: Alkalmas bármilyen típusú önetető megtáplálására. UV-ellenálló, nagy szilárdságú műanyag kivitel, zárószerkezettel. A zárószerkezet működtetése történhet egyedileg vagy csoportosan. Egytagú és kéttagú, ún. teleszkópos surrantócső is egyaránt csatlakoztatható. 8. Kapacitív érzékelő: Kéteres bekötés. Változtatható érzékelési tartomány V hálózati igény. Az utolsó etető feltöltődése esetén kikapcsolja a behordó AZA60koronghasznutas-1.01/81027 Oldal: 4 / 6

5 rendszert, a takarmányszint csökkenése esetén elindítja azt. 9. Villamos kapcsolószekrény: 5 Falon kívüli 12 modulos, IP55 védettségű műanyag ház. Háromfázisú motorvédő kapcsoló, 4,0-6,3A. Mágnes-kapcsoló, 230V, 4,5 kw teljesítmény. C6 típusú kismegszakító a kapacitív érzékelő biztosításához. Az AZA 60 korongos etetőrendszer telepítése: 1. A korongos behordó rendszer nyomvonalának, a siló, a meghajtóegység helyének és a surrantási pontoknak a meghatározása technológiai tervvázlat készítése. 2. Behordó csőrendszer kiépítése oly módon, hogy rögzítési és/vagy alátámasztási pontok legyenek legalább 3 m-ként a nyomvonal teljes hosszában. Ha szükséges, tartó konzolok helyszíni gyártása és felszerelése. 3. A rögzítési/alátámasztási pontokon a csövek rögzítését fém bilincsekkel vagy horganyzott lánccal végezzük. 4. Fordítóelemek beépítése, kültéri pontoknál sziloplasztos tömítés alkalmazása a biztos vízzárás érdekében. 5. A silócsatlakozó egység, a takarmány fogadó garat és a meghajtó beszerelése. Ha szükséges, tartókonzolok helyszíni gyártása és felszerelése. Az említett technológiai egységek rendszerbe kötése, csatlakoztatása a csőrendszerhez. 6. A surrantási pontokon a behordó cső kifúrása 50 mm átmérőjű lyukfűrésszel. 7. Etetőlánc befűzése a csőrendszerbe, a lánc végtelenítése az ún. mechanikus toldó-elem segítségével. 8. Surrantócsövek felszerelése, teleszkópos csöveknél a csőmagasságok beállítása. 9. Villamos kapcsolószekrény és a kapacitív érzékelő beszerelése, villamos hálózat kiépítése. 10. Próbaüzem. Az AZA korongos etetőrendszer üzemeltetése: Műszaki adatok: - rendszer szállítási teljesítménye: kg/óra - rendszer maximális hossza: 400 és 300 méter - motor típusa: háromfázisú, peremes - motor teljesítménye: 1,1-1,5 kw Az AZA korongos felsőpályás etetőrendszer működése automatikus. A villamos kapcsolószekrényben található motorvédő kapcsoló és a kismegszakító bekapcsolásával a rendszer üzemképes. Amennyiben az utolsó surrantó papucsba épített kapacitív érzékelő előtt nincs takarmány, az etetőrendszer beindul és, ha a silócsatlakozó egység subere nyitva van, elkezdi a takarmány szállítását az etetők felé. Az etetők feltöltése egymást követő sorrendben történik a nyomvonal mentén a behordás irányában. Amint az etető és az etetőt tápláló surrantócső

6 megtelik takarmánnyal, a rendszer kezdi a soron következő etető töltését mindaddig, amíg a nyomvonalon található utolsó etető feletti surrantó papucs fel nem telik. Az utolsó surrantó papucs feltöltődésekor a beépített kapacitív érzékelő kikapcsolja a behordó rendszert. Az AZA korongos etetőrendszer karbantartása: 1. Minimum félévente ellenőrizni kell az elektromos csatlakozásokat, ha szükséges, a fellazult kötéseket meg kell húzni. 2. Minimum 3 havonta ellenőrizni kell a takarmány fogadó garat ún idegen test csapdáját a takarmányba esetlegesen bekerülő idegen anyagok (csavar, alátét, tengelyvég, stb.) rendszerbe jutásának megakadályozása érdekében. 3. Minimum 3 havonta ellenőrizni kell a takarmány fogadó garatban található határoló lemez helyzetét, állapotát. Amennyiben a szerelőnyíláson benyúlva betömődött takarmány található a lemez alatt, azt ki kell takarítani. Ellenkező esetben a lemez nem tud a garat fenéklemezéhez a kívánt mértékben zárni, ezáltal a rendszer túlhordásának, tömődésének veszélye aránytalanul megnő. 4. Minimum félévente ellenőrizni kell a fordítóelemek csapágyazását. Ha szükséges, az elhasználódott csapágyat ki kell cserélni. 5. Minimum félévente ellenőrizze a meghajtó-egység ajtajának hátoldalával szemben található mikrokapcsoló (nyitott ajtónál történő üzemelés megakadályozására) és az egység oldalán található biztonsági gomb (láncszakadás esetén vészleállítást eredményez) működését. 6. Minimum 3 havonta ellenőrizze a surrantó papucsok helyzetét. A működés eredményeként akár pár centiméteres elcsúszás is előfordulhat. Az elmozdult papucsokat a helyükre kell tenni. 7. Minimum évente ellenőrizze a korongok állapotát. Amennyiben aránytalanul sok láncszakadás fordult elő vagy az idegen test csapdában sűrűn található idegen anyag, előfordulhat a korongok idő előtti elhasználódása a fizikai kopás következményeként. Ha szükséges, cserélje az egész láncot vagy csak egy-egy szakaszt. Amennyiben az üzemelés során bárminemű, az ebben a használati utasításban nem részletezett probléma, hiba vagy működési zavar lépne fel, hívja a fejlécen található telefonszámok valamelyikét munkatársaink készséggel állnak rendelkezésére. Csénye, szeptember 30. Hekfusz Attila okl. agrármérnök ügyvezető Tart-Tech Kft. AZA60koronghasznutas-1.01/81027 Oldal: 6 / 6
