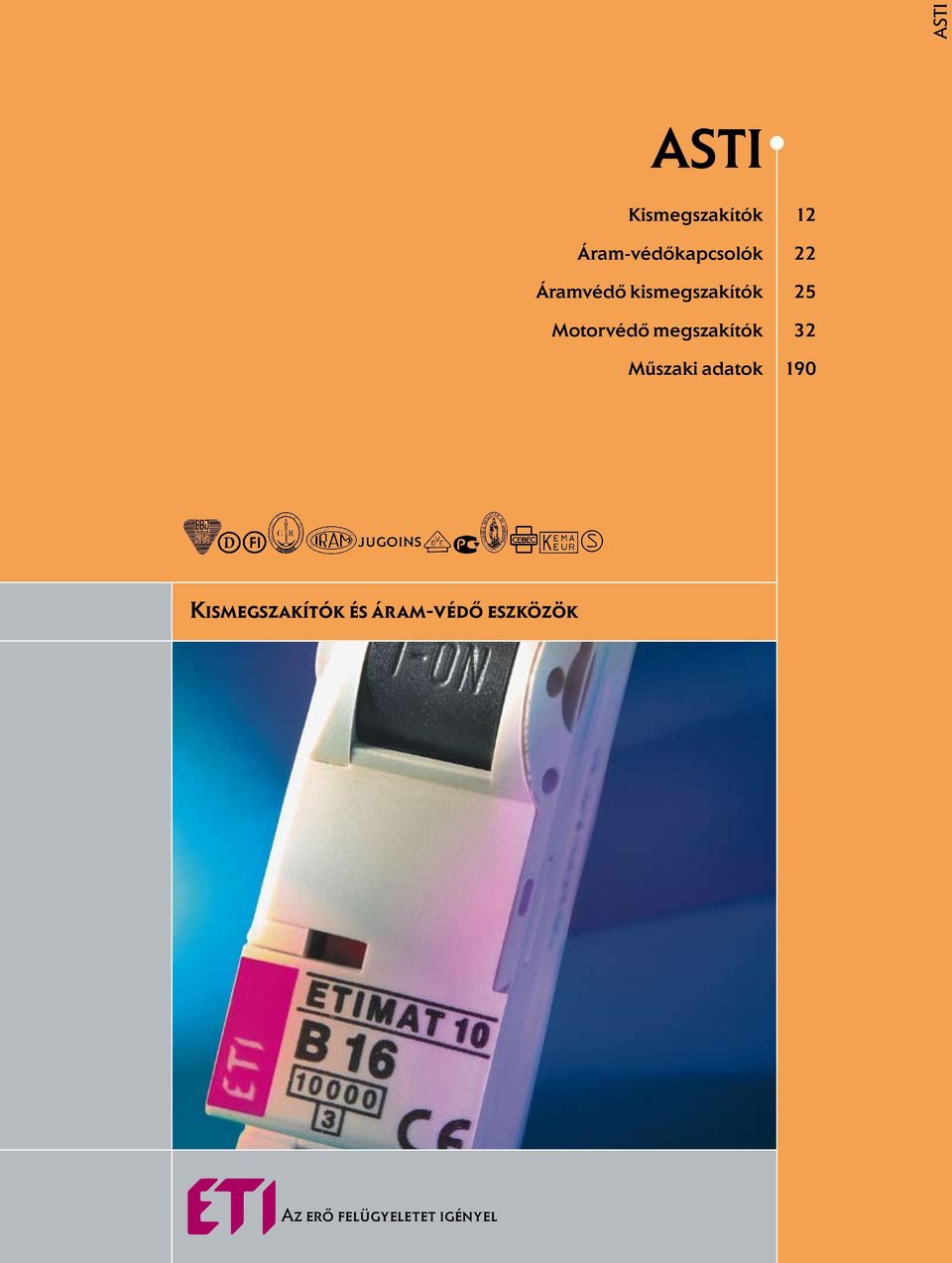

1 ASTI ASTI Kismegszakítók Áram-védőkapcsolók Áramvédő kismegszakítók Motorvédő megszakítók Műszaki adatok Kismegszakítók és áram-védő eszközök Az erő felügyeletet igényel 11

2 Kismegszakítók ASTI Kismegszakítók Plombálható Az ETIMAT 6 és 10 kismegszakítók előnyei ON/OFF jelölés a kezelő gombon Felszerelhető kiegészítő eszközökkel: segédérintkező, munkaáramú leoldó, nullfeszültség leoldó Jelzi az érintkező állapotát A feszültség alatti részek fokozott védelme Megjelölhetők az áramkörök Kettős csatlakoztatási lehetőség Minden termék vonalkóddal megjelölve A fésűs sín megbontása nélkül cserélhető! 12 A műszaki adatok a következő oldalon találhatók: 190

3 Kismegszakítók ETIMAT 6 kismegszakítók Zárlati megszakító képesség 6 ka Névleges áram 6-63 A Kioldási karakterisztika B, C ASTI 1 pólusú l n U n cikkszám B cikkszám C tömeg csomagolás [A] [V] 6 230/ / / / / / / / / / / / / / / / / / / /108 1 pólusú + N l n U n cikkszám B cikkszám C tömeg csomagolás [A] [V] / / / / / / / / / /54 2 pólusú l n U n cikkszám B cikkszám C tömeg csomagolás [A] [V] / / / / / / / / / /54 A műszaki adatok a következő oldalon találhatók:

4 Kismegszakítók ASTI 3 pólusú l n U n cikkszám B cikkszám C tömeg csomagolás [A] [V] / / / / / / / / / /36 3 pólusú + N l n U n cikkszám B cikkszám C tömeg csomagolás [A] [V] / / / / / / / / / /27 MCB1+N kismegszakítók Zárlati megszakító képesség 6 ka Névleges áram 6-32 A Kioldási karakterisztika B, C MCB1+N l n cikkszám B cikkszám C csomagolás [A] / / / / / / /12 Leírás MCB 1+N kismegszakító: védett vezető és kapcsolt nulla egy modul szélességben. Előnyei: 1 pólus + N, egy modulban Plombálható Jelzi az érintkezo állapotát A fésűs sín megbontása nélkül cserélhető 14 A műszaki adatok a következő oldalon találhatók: 190, 196

5 Kismegszakítók ETIMAT 10 kismegszakítók Zárlati megszakító képesség 10 ka Névleges áram 0,5-40 A Kioldási karakterisztika B, C, D ASTI 1 pólusú l n U n cikkszám B cikkszám C cikkszám D tömeg csomagolás [A] [V] 0,5 230/ / / /108 1,6 230/ / / / / / / / / / / / / / / / / / / / / /108 Megjegyzés: A D karakterisztikájú termékek csomagolása: 1/12. 1 pólusú + N l N U n cikkszám B cikkszám C cikkszám D tömeg csomagolás [A] [V] 0, / /54 1, / / / / / / / / / / /54 Megjegyzés: A D karakterisztikájú termékek csomagolása: 1/54. 2 pólusú l n U n cikkszám B cikkszám C cikkszám D tömeg csomagolás [A] [V] 0, / /54 1, / / / / / / / / / / /54 Megjegyzés: A D karakterisztikájú termékek csomagolása: 1/54. A műszaki adatok a következő oldalon találhatók:

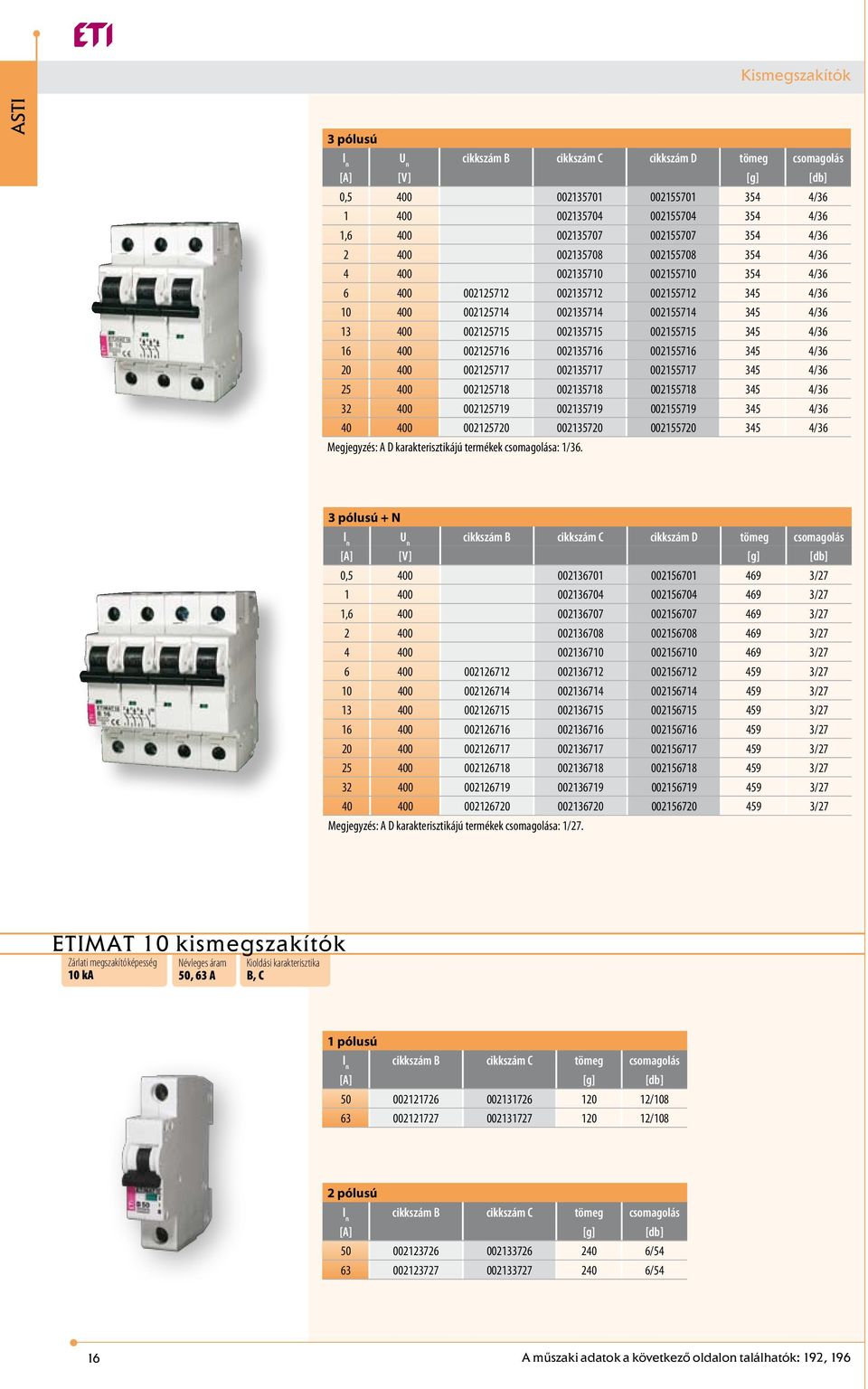

6 Kismegszakítók ASTI 3 pólusú l n U n cikkszám B cikkszám C cikkszám D tömeg csomagolás [A] [V] 0, / /36 1, / / / / / / / / / / /36 Megjegyzés: A D karakterisztikájú termékek csomagolása: 1/36. 3 pólusú + N l n U n cikkszám B cikkszám C cikkszám D tömeg csomagolás [A] [V] 0, / /27 1, / / / / / / / / / / /27 Megjegyzés: A D karakterisztikájú termékek csomagolása: 1/27. ETIMAT 10 kismegszakítók Zárlati megszakító képesség 10 ka Névleges áram 50, 63 A Kioldási karakterisztika B, C 1 pólusú l n cikkszám B cikkszám C tömeg csomagolás [A] / /108 2 pólusú l n cikkszám B cikkszám C tömeg csomagolás [A] / /54 16 A műszaki adatok a következő oldalon találhatók: 192, 196

7 Kismegszakítók 3 pólusú l n cikkszám B cikkszám C tömeg csomagolás [A] / /36 ASTI 3 pólusú + N l n cikkszám B cikkszám C tömeg csomagolás [A] / /27 ETIMAT 10 kismegszakítók Zárlati megszakító képesség 15, 20 ka Névleges áram A Kioldási karakterisztika C, D 1 pólusú l n cikkszám C cikkszám D tömeg csomagolás [A] / / /72 2 pólusú l n cikkszám C cikkszám D tömeg csomagolás [A] / / /36 3 pólusú l n cikkszám C cikkszám D tömeg csomagolás [A] / / /18 3 pólusú + N l n cikkszám C cikkszám D tömeg csomagolás [A] / / /18 A műszaki adatok a következő oldalon találhatók:

8 Kismegszakítók ASTI ETIMAT 10 DC kismegszakítók Zárlati megszakító képesség 6 ka Névleges áram 0,5-63 A Kioldási karakterisztika B, C Felhasználási terület: Az ETIMAT DC kismegszakítók egyenáramú hálózatok vezetékeinek védelmére használhatók. Az1 pólusú kismegszakítók 220 V DC -ig használhatók, efelett (440 V DC-ig) 2 pólusú kismegszakítókat kell alkalmazni sorbakötött érintkezőkkel. Az ETIMAT DC kismegszakító bekötésekor ügyelni kell a polaritásra. A helytelen bekötéstől a kismegszakító tönkremehet. Nem használható két 1 pólusú kismegszakító egy 2 pólusú kismegszakító helyett. 1 pólusú l n U n cikkszám B cikkszám C tömeg csomagolás [A] [V] 0, / /12 1, / / / / / / / / / / / / /12 2 pólusú l n U n cikkszám B cikkszám C tömeg csomagolás [A] [V] 0,5 220/ / / /54 1,6 220/ / / / / / / / / / / / / / / / / / / / / / / / / /54 18 A műszaki adatok a következő oldalon találhatók: 197

9 Kismegszakítók Tartozékok ETIMAT 6-hoz, ETIMAT 10-hez (0,5-40 A) és ETIMAT 10 DC-hez ASTI A PS ETIMAT segédérintkező a vele összeszerelt kismegszakító állapotának távjelzésére szolgál. A PS ETIMAT utólag is beépíthető, beépítési szélessége 0,5 modul (9mm), egyéb méretei megegyeznek a kismegszakítóéval. Felszerelése során a kismegszakítónak kikapcsolt állapotban kell lennie. PS ETIMAT 10 segédérintkezők cikkszám típus érintkezők tömeg csomagolás PS ETIMAT 10 - MD nyitó + záró 35 1/ PS ETIMAT 10 - M 1 x nyitó 30 1/ PS ETIMAT 10 - D 1 x záró 30 1/12 A DA ETIMAT munkaáramú kioldó az ETIMAT kismegszakító jobb oldalára szerelhető távleoldó. Méretei megegyeznek az ETIMAT kismegszakítóéval. DA ETIMAT 10 munkaáramú kioldók cikkszám tömeg csomagolás DA ETIMAT V AC/DC /54 DA ETIMAT V AC/DC /54 DA ETIMAT 10 24V AC/DC /54 ETIMAT kapocstakaró cikkszám tömeg csomagolás ETIMAT 10 plombáló elem cikkszám tömeg csomagolás A műszaki adatok a következő oldalon találhatók:

10 Kismegszakítók ASTI ETIMAT 10 jelölő lapka cikkszám csomagolás Tartozékok ETIMAT 10-hez (50-63 A) PSM 50/63 segédérintkező cikkszám tömeg csomagolás /12 Tartozékok ETIMAT 10-hez ( A) DA ETIMAT 80/ V munkaáramú kioldó cikkszám tömeg csomagolás /54 PSM 80/125 segédérintkező cikkszám tömeg csomagolás /12 20 A műszaki adatok a következő oldalon találhatók: 197, 198

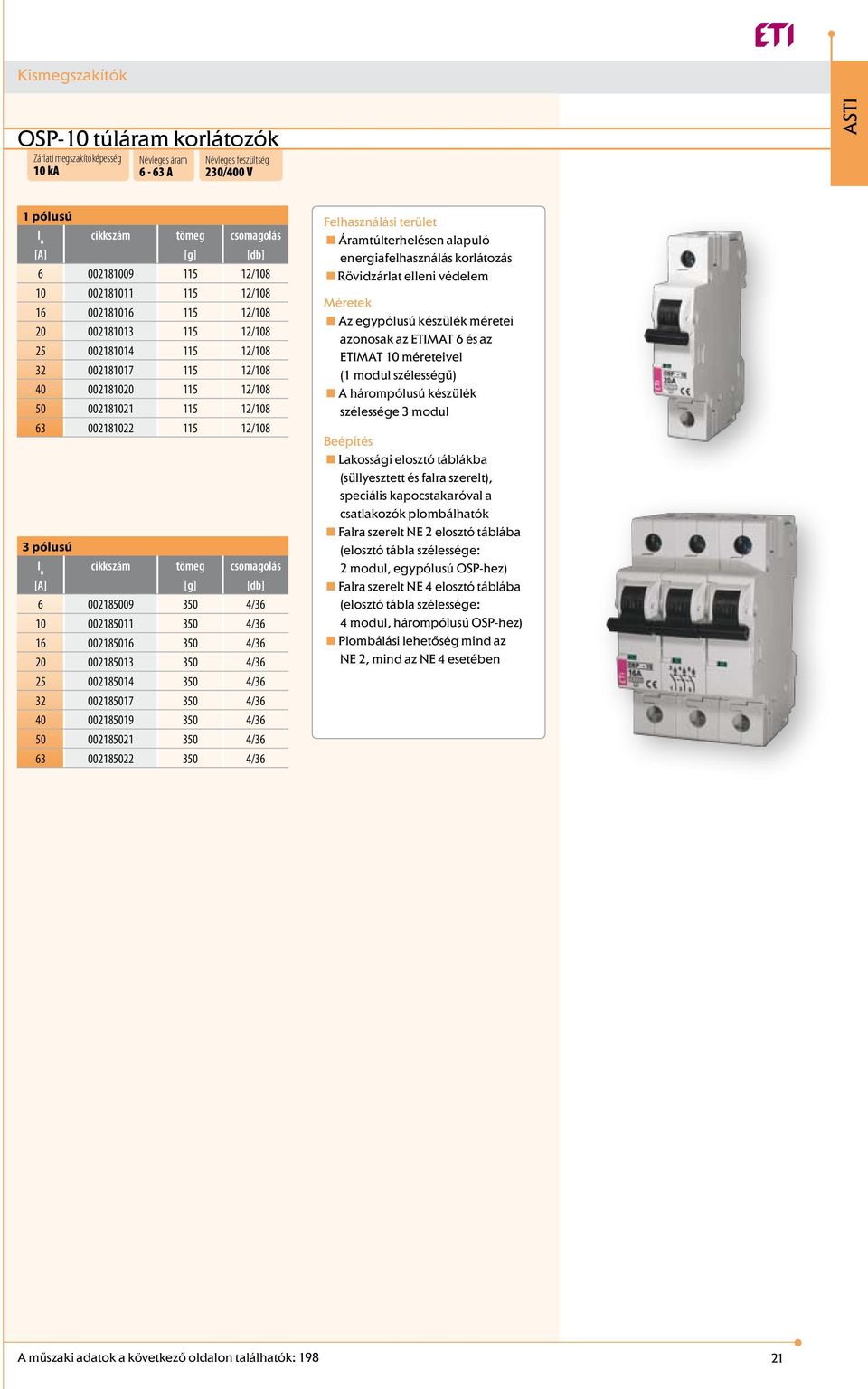

11 Kismegszakítók OSP-10 túláram korlátozók Zárlati megszakító képesség 10 ka Névleges áram 6-63 A Névleges feszültség 230/400 V ASTI 1 pólusú l n cikkszám tömeg csomagolás [A] / / / / / / / / /108 3 pólusú l n cikkszám tömeg csomagolás [A] / / / / / / / / /36 Felhasználási terület < Áramtúlterhelésen alapuló energiafelhasználás korlátozás <Rövidzárlat elleni védelem Méretek < Az egypólusú készülék méretei azonosak az ETIMAT 6 és az ETIMAT 10 méreteivel (1 modul szélességű) < A hárompólusú készülék szélessége 3 modul Beépítés < Lakossági elosztó táblákba (süllyesztett és falra szerelt), speciális kapocstakaróval a csatlakozók plombálhatók < Falra szerelt NE 2 elosztó táblába (elosztó tábla szélessége: 2 modul, egypólusú OSP-hez) < Falra szerelt NE 4 elosztó táblába (elosztó tábla szélessége: 4 modul, hárompólusú OSP-hez) < Plombálási lehetőség mind az NE 2, mind az NE 4 esetében A műszaki adatok a következő oldalon találhatók:

12 Áram-védőkapcsolók ASTI Áram-védőkapcsolók Felhasználási terület: Az EFI áram-védőkapcsolók védelmet nyújtanak az elektromos installáció hibájából a földelt részeken megjelenő veszélyes érintési feszültségek ellen. Amennyiben a készüléken a föld felé folyó I Δ hibaáram értéke meghaladja a névleges I Δn értéket, a készülék lekapcsol. Áram-védőkapcsolók alkalmazhatók TN-S, TN-C, TT és IT hálózatokban, tehát minden olyan rendszerben, ahol a nulla és a védőföld el van különítve (VDE ). Típusok: Kínálatunkban szerepelnek olyan áram-védőkapcsolók, melyek váltakozó áramra érzékenyek (AC-típus), és olyanok, melyek váltakozó áramra és lüktető egyenáramra egyaránt érzékenyek (A-típus). Váltakozó maradékáramra EFI 2 EFI 4 A típus AC típus G típus A típus AC típus S típus G típus Váltakozó és lüktető egyenmaradékáramra Zárlatállóság előtét biztosítékkal Környezeti hőmérséklet minimális értéke -25 C VDE 0664, 1. rész (80 A -ig) Szelektív (időzítés min. 40 ms) Rövid késleltetésű (min. 10 ms) EFI-2 áram-védőkapcsolók Névleges maradékáram 0,03-0,5 A Névleges áram A Típus A, AC, G EFI-2 A típus, AC típus l n l n pólusok cikkszám A cikkszám AC tömeg csomagolás [A] [A] száma 16 0, / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , /54 22 A műszaki adatok a következő oldalon találhatók: 199

13 Áram-védőkapcsolók EFI-2 típus G l n l n pólusok cikkszám tömeg csomagolás [A] [A] száma AC 25 0, * 220 1/ , * 220 1/ , * 220 1/ , * 220 1/54 * a ház azonos a EFI A típuséval. ASTI EFI-4 áram-védőkapcsolók Névleges maradékáram 0,03-0,5 A Névleges áram A Típus A, AC, S, G EFI-4 A típus, AC típus l n l n pólusok cikkszám A cikkszám AC tömeg csomagolás [A] [A] száma 16 0, / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , /27 * bal oldali N pólussal is rendelhető. EFI-4 S típus l n l n pólusok cikkszám AC tömeg csomagolás [A] [A] száma 40 0, / , /27 EFI-4 G típus l n l n pólusok cikkszám AC tömeg csomagolás [A] [A] száma 40 0, * 320 1/ , * 320 1/27 * a ház azonos a EFI A típuséval. Az ETI gyártja az áram-védőkapcsolók kioldó reléit is. A gyártott relék műszaki adatai és termékválasztéka egy külön kiadványban elérhetőek. A műszaki adatok a következő oldalon találhatók:

14 Áram-védőkapcsolók ASTI Tartozékok az EFI áram-védőkapcsolókhoz (16-80 A) A PS EFI segédérintkező szélessége 9 mm, többi mérete illeszkedik az EFI kapcsolókéhoz. A PS EFI segédérintkező az EFI kapcsoló érintkezői állásának távjelzésére (zárt/nyitott) szolgál. Felszerelése során az EFI kapcsolót le kell kapcsolni. PS EFI segédérintkezők típus érintkezők cikkszám tömeg csomagolás PS EFI - MD nyitó + záró /12 PS EFI - 2M 2 x nyitó /12 PS EFI - 2D 2 x záró /12 EFI-2 plombáló elem cikkszám tömeg csomagolás EFI-4 plombáló elem cikkszám tömeg csomagolás Tartozékok az EFI áram-védőkapcsolókhoz (100 A) A PS EFI 100 segédérintkező csak az EFI 100 kapcsolókra szerelhető fel. Szélessége 9 mm, többi mérete illeszkedik az EFI 100 kapcsolókéhoz. A PS EFI 100 segédérintkező az EFI 100 kapcsoló érintkezői állásának távjelzésére (zárt/nyitott) szolgál. Felszerelése során az EFI 100 kapcsolót le kell kapcsolni. PS EFI 100 Segédérintkező típus érintkezők cikkszám tömeg csomagolás PS EFI 100 nyitó + záró /12 24 A műszaki adatok a következő oldalon találhatók: 200

15 Áramvédő kismegszakítók Áramvédő kismegszakítók ASTI Az RCBO 1M elektronikus áramvédő kismegszakító előnyei Áramvédő kismegszakító, mely ötvözi a kismegszakító és az áram-védőkapcsoló előnyeit Jelzi az érintkezők állását A fésűs sín megbontása nélkül cserélhető Plombálható Az RCBO 1-modul széles RCBO 1M Áramvédő kismegszakítók Zárlati megszakító képesség 6 ka Névleges áram 6-32 A Kioldási karakterisztika B, C Névleges maradékáram 0,03 A RCBO 1M l n cikkszám B cikkszám C csomagolás [A] * * 1/ * * 1/ * * 1/ * * 1/ * * 1/ * * 1/ * * 1/12 * hamarosan rendelhető * I Δn = 10 és 100 ma -es változat is kapható lesz Figyelem! Az RCBO 1M működése nem független a hálózati feszültség értékétől! A műszaki adatok a következő oldalon találhatók:

16 Áramvédő kismegszakítók ASTI KZS-2M áramvédő kismegszakítók Zárlati megszakító képesség 10 ka Névleges áram 6-40 A Kioldási karakterisztika B, C Névleges maradékáram 0,01-0,03-0,3 A Leírás: A KZS (KZS-2M,KZS-3M,KZS-4M) egy áramvédő kismegszakító, mely ötvözi a kismegszakító és az áram-védőkapcsoló funkcióit, és melynek működése független a hálózati feszültségtől. Leginkább ott használatos, ahol fokozott követelmények vannak az érintési feszültségek tekintetében, pl. óvodákban, iskolákban, kórházakban, stb. KZS-2M I Δn = 30 ma l n A típus AC típus csomagolás [A] cikkszám B cikkszám C cikkszám B cikkszám C / / / / / / / /54 KZS-2M I Δn = 300 ma l n AC típus csomagolás [A] cikkszám B cikkszám C / / / / / / / /54 KZS-2M I Δn = 10 ma l n A típus csomagolás [A] cikkszám B cikkszám C / / / /54 26 A műszaki adatok a következő oldalon találhatók: 201

17 Áramvédő kismegszakítók KZS-3M áramvédő kismegszakítók Zárlati megszakító képesség 10 ka Névleges áram 6-25 A Kioldási karakterisztika B, C Névleges maradékáram 0,03 A ASTI KZS-3M I Δn = 30 ma l n A típus csomagolás [A] cikkszám B cikkszám C / / / / / /36 KZS-4M áramvédő kismegszakítók Zárlati megszakító képesség 6 ka Névleges áram 6-32 A Kioldási karakterisztika B, C Névleges maradékáram 0,03 A KZS-4M I Δn = 30 ma l n A típus AC típus tömeg csomagolás [A] cikkszám B cikkszám C cikkszám B cikkszám C / / / / / /20 A műszaki adatok a következő oldalon találhatók:

18 Áramvédő kismegszakítók ASTI LIMAT áramvédő kismegszakítók Névleges áram 6-50 A Névleges maradékáram 0,1-0,3 A Kioldási karakterisztika B, C Túlterhelés és rövidzárlat elleni védelem Hibaáram érzékelésen alapuló védelem Egyéb védelmek lehetősége. LIMAT2-SD áramvédő kismegszakítók LIMAT2-SD I Δn = 100 ma l n A típus AC típus csomagolás [A] cikkszám B cikkszám C cikkszám B cikkszám C / / / / / / / / /16 * hamarosan kapható Két védett pólus (túlterhelés és rövidzárlat ellen) Hibaáram érzékelésen alapuló védelem Szélessége: 4 modul (70 mm) LIMAT2-SD I Δn = 300 ma l n A típus AC típus csomagolás [A] cikkszám B cikkszám C cikkszám B cikkszám C / / / / / / / / /16 * hamarosan kapható LIMAT4-SD áramvédő kismegszakítók LIMAT4-SD I Δn = 100 ma l n A típus AC típus csomagolás [A] cikkszám B cikkszám C cikkszám B cikkszám C / / / / / / / / /14 * hamarosan kapható Négy védett pólus. (rövidzárlat és túlterhelés ellen) Hibaáram érzékelésen alapuló védelem Szélessége: 7,5 modul (131 mm) 28 A műszaki adatok a következő oldalon találhatók: 203

19 Áramvédő kismegszakítók LIMAT4-SD I Δn = 300 ma l n A típus AC típus csomagolás [A] cikkszám B cikkszám C cikkszám B cikkszám C / / / / / / / / /14 * hamarosan kapható ASTI LIMAT2-DN áramvédő kismegszakítók feszültségfigyeléssel Két védett pólus. (rövidzárlat + túlterhelés ellen) Hibaáram érzékelésen alapuló védelem Feszültségemelkedés elleni védelem: - Kioldási feszültség értéke: 270 +/- 10V - Kioldási idő : maximum 0,2 s - 300V feszültségig nincs kioldás, ha a feszültség jelenléte kevesebb, mint 0,05s - Kiold, ha a feszültség értéke a nulla vezetőn: 45 +/- 5V - Kiold, ha a fázis és nulla vezetőt felcserélik (ezt optikailag is jelzi) - Kiold, ha nulla vagy a földelő vezető szakadt (ezt optikailag is jelzi) Szélessége: 4 modul (70 mm) LIMAT2-DN I Δn = 100 ma l n A típus AC típus csomagolás [A] cikkszám B cikkszám C cikkszám B cikkszám C / / / / / / / / /16 * hamarosan kapható LIMAT2-DN I Δn = 300 ma l n A típus AC típus csomagolás [A] cikkszám B cikkszám C cikkszám B cikkszám C / / / / / / / / /16 * hamarosan kapható A műszaki adatok a következő oldalon találhatók: 203,

20 Áramvédő kismegszakítók ASTI LIMAT4-DN áramvédő kismegszakítók feszültségfigyeléssel Négy védett pólus. (rövidzárlat + túlterhelés ellen) Hibaáram érzékelésen alapuló védelem Feszültségemelkedés elleni védelem: - Kioldási feszültség értéke: 270 +/- 10V - Kioldási idő : maximum 0,2 s - 300V feszültségig nincs kioldás, ha a feszültség jelenléte kevesebb, mint 0,05s - Kiold, ha a feszültség értéke a nulla vezetőn: 45 +/- 5V - Kiold, ha a fázis és nulla vezetőt felcserélik (ezt optikailag is jelzi) - Kiold, ha nulla vagy a földelő vezető szakadt (ezt optikailag is jelzi) Szélessége: 7,5 modul (131 mm) LIMAT4-DN I Δn = 100 ma l n A típus AC típus csomagolás [A] cikkszám B cikkszám C cikkszám B cikkszám C / / / / / / / / /14 * hamarosan kapható LIMAT4-DN I Δn = 300 ma l n A típus AC típus csomagolás [A] cikkszám B cikkszám C cikkszám B cikkszám C / / / / / / / / /14 * hamarosan kapható 30 A műszaki adatok a következő oldalon találhatók: 205

21 Áramvédő kismegszakítók DIFO egységek áramvédő kismegszakítók kialakításához ASTI A DIFO egység olyan kiegészítő alkotóelem, amely hibaáram érzékelésen alapuló védelmet tartalmaz. Összeszerelhető az ETIMAT6 és ETIMAT10 kismegszakítókkal és együtt áramvédő kismegszakítót (RCBO) alkotnak. Az így létrehozott készülék azonos funkciót tölt be, mint a LIMAT2-SD és a LIMAT4-SD kapcsolók, de utólag is létrehozható. DIFO2 kiegészítő egység hibaáram védelemmel DIFO2 típus Névleges áram [A] cikkszám A típus cikkszám AC típus csomagolás DIFO2 100 ma / /16 DIFO2 300 ma / /16 A DIFO2 egység 2 pólusú, vagy 1p+N ETIMAT 6 és ETIMAT 10 kismegszakítókkal szerelhető össze. Szélessége 2 modul (35 mm). * hamarosan kapható DIFO4 kiegészítő egység hibaáram védelemmel DIFO4 típus Névleges áram [A] cikkszám A típus cikkszám AC típus csomagolás DIFO4 100 ma / /14 DIFO4 300 ma / /14 * hamarosan kapható A DIFO4 egység 4 pólusú, vagy 3p+N ETIMAT 6 és ETIMAT 10 kismegszakítókkal szerelhető össze. Szélessége 3,5 modul (61 mm). A műszaki adatok a következő oldalon találhatók:

22 Motorvédő megszakítók ASTI Motorvédő megszakítók túlterhelés és rövidzárlat elleni védelem beállított rövidzárlati lekapcsolási érték a névleges áram 12-szeresénél érzékeny a fáziskiesésre (az IEC/EN előírásai szerint) hőmérséklet-kompenzációval rendelkezik főkapcsolóként használható a 10A-es készülékekig nem kell külön zárlatvédelem 400/415V -on a 10A feletti készülékek 400/415V feszültségen 50 ka független zárlati áramig alkalmazhatók (IEC/EN ) MPE25 motorvédő megszakítók MPE25 motorvédő megszakítók operational setting overl. short-circuit tömeg csomagolás típus cikkszám inst. current release release Iu (A) Ir (A) Irm (A) MPE25-0, ,1-0, MPE25-0, ,16-0, MPE25-0, ,25-0,4 4, MPE25-0, ,4-0,63 7, MPE25-1, ,63-1, MPE25-1, ,0-1, MPE25-2, ,6-2, MPE25-4, ,5-4, MPE25-6, ,0-6, MPE , MPE MPE MPE MPE Homloklapra szerelhető segédérintkező (az MPE megbontása nélkül, 45mm szélesség) tömeg csomagolás típus cikkszám kapcsolási rajz érintkezők ACBFE nyitó + 1 záró A műszaki adatok a következő oldalon találhatók: 206

23 Motorvédő megszakítók Bal oldalra szerelhető segédérintkezők (kombinálhatók a homloklapra szerelhetőkkel) típus cikkszám kapcsolási rajz érintkezők tömeg csomagolás ASTI ACBSE nyitó + 1 záró ACBSE záró Kioldásjelző érintkező egység (a készülék bal oldalára szerelhető) típus cikkszám kapcsolási rajz megj. tömeg csomagolás TBSE Külön jelzés túlterhelésre és zárlatra történő leoldás esetén. Bal oldalra szerelhető, akár segédérintkezővel együtt is Feszültségcsökkenési kioldó (a készülék jobb oldalára szerelhető) típus cikkszám kapcsolási rajz működtető feszültség tömeg csomagolás URMPE-N V AC D1 URMPE-U V AC U< D A tartási feszültség > 0,85 Un, az elejtés feszültség 0,35-0,7 Un között van. Munkaáramú kioldó (a készülék jobb oldalára szerelhető) típus cikkszám kapcsolási rajz működtető feszültség tömeg csomagolás C1 SRMPE-Z U> V AC C2 A tartási feszültség > 0,7 Un. A műszaki adatok a következő oldalon találhatók:

24 Motorvédő megszakítók ASTI Tartozékok típus cikkszám leírás tömeg csomagolás SCMPE Skála takaró 15 5 PLMPE Bepattintható lábak 25 5 Szigetelt burkolat, IP 55 védettséggel, fekete működtető karral mihez cikkszám leírás típus tömeg csomagolás MPE25 + ACBFE11 + ACBSE11 ili ACBSE20 + PL fekete/szürke működtető karral beépített PE (N) csatlakozóval MPEE55G MPE25 + URMPE ili SRMPE + ACBFE11 + ACBSE11 ali ACBSE20 + PL.. kikapcsolt (OFF) helyzetben 3 lakattal zárható csatlakozás max. 25mm 2 kábellel, MLPEE55G alul és felül Szigetelt burkolat, IP 55 védettséggel, piros/sárga működtető karral mihez cikkszám leírás típus tömeg csomagolás MPE25 + ACBFE11 + ACBSE11 or ACBSE20 + PL piros/sárga működtető karral, vészkapcsolóként alkalmazható (IEC/EN szerint) MPEE55G-E beépített PE (N) csatlakozóval MPE25 + URMPE or SRMPE + ACBFE11 + ACBSE11 or ACBSE20 + PL.. kikapcsolt (OFF) helyzetben 3 lakattal zárható MLPEE55G-E csatlakozás max. 25mm 2 kábellel, alul és felül Nulla kapocs mihez cikkszám leírás típus tömeg csomagolás MPEE55G, MLPEE55G, MPEE55G-E and MLPEE55G-E vezeték fogadására alkalmas NL-MPEE A műszaki adatok a következő oldalon találhatók: 206

25 Motorvédő megszakítók Burkolat ajtóra szereléshez típus cikkszám szín leírás tömeg csomagolás - az MPE szekrényajtóra szereléséhez - IP 55 védettség FMEE fekete - fröccsöntött műanyag előlap és FMEE55-E piros/sárga működtető kar - kikapcsolt helyzetben lakatolható - együtt alkalmazható ACBFE-11, ACBSE-11 vagy ACBSE-20 és URMPE / SRMPE tartozékokkal - jelzőlámpa beépíthető ASTI Ajtóra szerelhető működtető kar, IP55 védettséggel típus cikkszám szín leírás RMMPE130 (130 mm) RMMPE330 (330 mm) RMMPE130E (130 mm) RMMPE330E (330 mm) tömeg kétféle hosszabbító tengely: mm és mm - ajtóra szerelhető működtető kar 76 fekete - a tengely min. 80mm hosszra levágható - az ajtó lemezvastagsága 1-3,5 mm között lehet - főkapcsolóként alkalmazható (IEC/EN 60204) - Be-Ki-Kioldott (ON-OFF-TRIP) helyzet piros/sárga - kikapcsolt (OFF) helyzetben lakattal zárható - A motorvédő 90 fokkal elfordított helyzetben is felszerelhető 114 csomagolás 1 1 Jelzőlámpa típus cikkszám leírás szín tömeg csomagolás PLE230 PLE fesz.: V fesz.: V piros PLE230G PLE400G fesz.: V fesz.: V zöld PLE230W PLE400W fesz.: V fesz.: V fehér A műszaki adatok a következő oldalon találhatók:

26 Motorvédő megszakítók ASTI Motorvédő-mágneskapcsoló összefogó egység típus cikkszám leírás mihez tömeg csomagolás ECCMPE Mechanikusan és villamosan összefogja az MPE motorvédő kismegszakítót és a mágneskapcsolót CE07 ECCMPE CEM A műszaki adatok a következő oldalon találhatók: 206

27 EVE EVE Moduláris terheléskapcsolók Moduláris készülékek Vezérlő készülékek Műszaki adatok Moduláris eszközök Az erő felügyeletet igényel 37

28 Moduláris terheléskapcsolók Moduláris terheléskapcsolók EVE SV terheléskapcsolók Névleges áram A Felhasználási kategória AC-23B, AC-22B Felhasználási terület Az SV terheléskapcsoló egyedi áramkörök kapcsolására szolgál. Az I n =63A és afölötti SV kapcsolók nyitott érintkezői kielégítik a szakaszolókra vonatkozó előírásokat, így ezeket épületek elosztószekrényeinek főkapcsolójaként is lehet használni. Az SV kapcsoló mindkét állapotában plombálható - akár ON (bekapcsolt), akár OFF (kikapcsolt) állásban. Előnyei Az SV kapcsoló robusztus és egyszerű konstrukciójú, ezért működése különösen megbízható. Valamennyi típus érintkező állásjelzéssel rendelkezik. Az I n =63A és afölötti SV kapcsolók jelölő címkével készülnek. 1 pólusú típus I n cikkszám U n felhasználási tömeg csomagolás kategória [A] [V] SV /400 AC-23B 87 12/108 SV /400 AC-23B 89 12/108 SV /400 AC-23B 92 12/108 SV /400 AC-22B 90 12/108 SV /400 AC-22B 90 12/108 SV /400 AC-22B 90 12/108 SV /400 AC-22B 90 12/108 2 pólusú típus I n cikkszám U n felhasználási tömeg csomagolás kategória [A] [V] SV AC-23B 173 6/54 SV AC-23B 178 6/54 SV AC-23B 184 6/54 SV AC-22B 180 6/54 SV AC-22B 180 6/54 SV AC-22B 180 6/54 SV AC-22B 180 6/54 3 pólusú típus I n cikkszám U n felhasználási tömeg csomagolás kategória [A] [V] SV AC-23B 265 4/36 SV AC-23B 270 4/36 SV AC-23B 280 4/36 SV AC-22B 270 4/36 SV AC-22B 270 4/36 SV AC-22B 270 4/36 SV AC-22B 270 4/36 38 A műszaki adatok a következő oldalon találhatók: 211

29 Moduláris terheléskapcsolók / Moduláris készülékek 4 pólusú típus I n cikkszám U n felhasználási tömeg csomagolás kategória [A] [V] SV AC-23B 363 3/27 SV AC-23B 365 3/27 SV AC-23B 380 3/27 SV AC-22B 360 3/27 SV AC-22B 360 3/27 SV AC-22B 360 3/27 SV AC-22B 360 3/27 EVE Moduláris készülékek EVESYS moduláris készülékek Névleges áram 16, 25 A Felhasználási kategória AC-22A, AC-11 Felhasználási terület 1. Az EVESYS készülékek felhasználása az épületvillamosság területén: < kapcsolók: kisebb terhelések be/ki kapcsolása (világítás, dugaszoló aljzatok, csengők...) < kapcsolók, nyomógombok: nagyobb terhelések be/ki kapcsolása mégneskapcsolókon, reléken, impuzus reléken keresztül < három állású váltókapcsolók: vezérlő rendszerekben (kézi - kikapcsolt - automata átkapcsolás) < jelző lámpák, kapcsolók jelző fénnyel, nyomógombok jelző fénnyel: készülékek állapotának kijelzése (kályhák működése, feszültség jelenléte, biztosíték kiolvadása) < váltókapcsolók: mérőáramkörök (pl. feszültség, frekvencia mérés...) 2. Az EVESYS készülékek ipari alkalmazása (különösen vezérlő pultokon): < manuális vezérlés és jelzési feladatok < kiegészítő és mérőáramkörök be/ki-kapcsolása (világítás, dugaszoló aljzatok, stb,...) Kapcsolók típus I n cikkszám U n pólusok száma felhasználási kategória tömeg csomagolás [A] [V] S AC-22A 68 12/108 S AC-22A 78 12/108 S AC-22A 90 12/108 S AC-22A /108 S AC-22A 68 12/108 S AC-22A 78 12/108 S AC-22A 90 12/108 S AC-22A /108 Kapcsolók jelző fénnyel típus I n cikkszám U n pólusok száma felhasználási kategória tömeg csomagolás [A] [V] SL AC-22A 73 12/108 SL AC-22A 85 12/108 SL AC-22A 96 12/108 SL AC-22A 73 12/108 SL AC-22A 85 12/108 SL AC-22A 96 12/108 A műszaki adatok a következő oldalon találhatók:

30 Moduláris készülékek EVE Váltókapcsolók típus I n cikkszám U n pólusok száma felhasználási kategória tömeg csomagolás [A] [V] IS AC-22A 77 12/108 IS AC-22A 97 12/108 IS AC-22A 77 12/108 IS AC-22A 97 12/108 Három állású váltókapcsolók típus I n cikkszám U n pólusok száma felhasználási kategória tömeg csomagolás [A] [V] SS AC-22A 81 12/108 SS AC-22A /108 SS AC-22A 81 12/108 SS AC-22A /108 Vezérlőkapcsolók típus I n cikkszám U n pólusok száma felhasználási kategória tömeg csomagolás [A] [V] KS AC-22A 80 12/108 KS AC-22A /108 Nyomógombok típus I n cikkszám U n pólusok száma felhasználási kategória tömeg csomagolás [A] [V] T AC /108 T AC /108 Nyomógombok jelző fénnyel típus I n cikkszám U n pólusok száma felhasználási kategória tömeg csomagolás [A] [V] TL216 vörös AC /108 TL216 sárga AC /108 TL216 zöld AC /108 TL216 kék AC /108 TL216 fehér AC /108 TL gomb sapkák típus cikkszám tömeg csomagolás TL216 vörös /500 TL216 sárga /500 TL216 zöld /500 TL216 kék /500 TL216 fehér / A műszaki adatok a következő oldalon találhatók: 211

31 Moduláris készülékek L1 fényjelzők típus I n cikkszám U n U izg pólusok tömeg csomagolás száma [A] [V] [W] L1 vörös , /108 L1 sárga , /108 L1 zöld , /108 L1 kék , /108 L1 fehér , /108 EVE Izzólámpa típus cikkszám tömeg csomagolás E V /500 Lámpa sapka típus cikkszám tömeg csomagolás vörös /500 sárga /500 zöld /500 kék /500 fehér /500 2 SS 220 fényjelző típus cikkszám U n tömeg csomagolás [V] 2 SS 220 vörös/zöld /108 Felhasználási terület vezérlőpaneleken, elosztó szekrényekben A lámpák vörös és zöld üveggel készülnek. Szabvány megfelelés CEE 25, IEC 60685, VDE 0710, DIN Csengők, Berregők típus cikkszám U n tömeg csomagolás [V] Csengő ZE /108 Csengő ZE /108 Berregő BE /108 Berregő BE /108 Felhasználási terület jelzésre épületeken, vezérlőpaneleken, stb. Szabvány megfelelés CEE 15, DIN Csengő transzformátorok típus I n cikkszám P n U 1n U 2n tömeg csomagolás [A] [VA] [V] [V] Zt 8/ , 6, /36 Zt 8/12 0, , 8, /36 Zt 16/12 1, , 8, /36 Zt 8/8-2M /54 Zt 8/12-2M 0, /54 Felhasználási terület csengők, berregők, gongok és más eszközök táplálására. Rövidzár ellen védett, a primer és szekunder tekercselés el van választva egymástól. Szabvány megfelelés IEC 61558, EN A műszaki adatok a következő oldalon találhatók:

32 Vezérlő készülékek Vezérlő készülékek EVE CRM-91H, CRM-93H multifunkciós időrelék Előnyei < 1 modul széles, DIN sínre szerelhető < Univerzális tápellátás: AC/DC V < 10 funkció: -5 funkció a tápfeszültséggel vezérelve -4 funkció a vezérlő bemeneten vezérelve -1 memóra (latch) relé < Idő skála: 0.1 s - 10 nap; 10 tartományba rendezve < Felhasználóbarát funkció beállítás, forgó kapcsolóval < Kimeneti érintkezők: CRM-91H 1 x 16A váltóérintkező CRM-93H 3 x 8A váltóérintkező < Kimenet jelzése: többfunkciós vörös LED (villog bizonyos állapotokban) CRM-91H, CRM-93H multifunkciós időrelék típus I n cikkszám tömeg csomagolás [A] CRM-91H /10 CRM-93H /10 CRM-2H időrelé Előnyei < 1 modul széles, DIN sínre szerelhető < Univerzális tápellátás: AC/DC V < 2 idő funkció: - ciklikus, impulzussal kezdve - ciklikus, szünettel kezdve < Funkcióválasztás külső vezetékkel az "S" vezérlő bementen < Idő skála: 0.1s-100 nap; 10 tartományban állítható < Durva időbeállítás forgó kapcsolóval, finom beállítás potenciométerrel < Kimeneti érintkezők: 1 x 16 A váltóérintkező < Kimenet jelzése: multifunkciós vörös LED CRM-2H időrelé típus I n cikkszám tömeg csomagolás [A] CRM-2H /10 42 A műszaki adatok a következő oldalon találhatók: 213, 215

33 Vezérlő készülékek CRM2-T csillag/delta átkapcsolás-vezérlő relé Előnyei 1 modul széles, DIN sínre szerelhető Tápfeszültség: V AC/DC t 1 idő (csillagba kapcsolva): - beállítható 0,1s - 1 óra között 5 tartományra osztva - durva beállítás forgókapcsolóval - finom beállítás potenciométerrel t 2 idő (késleltetés deltába kapcsolás előtt): - beállítható 0,1s - 1s között - finom beállítás potenciométerrel Kimenetek: 2 záró (NO) érintkező Kijelzés: többfunkciós piros LED EVE CRM2-T csillag/delta átkapcsolás-vezérlő relé típus I n cikkszám tömeg csomagolás [A] CRM-2T UNI /10 CRM-4 lépcsőházvilágítás kapcsoló Előnyei < 1 modul széles, DIN sínre szerelhető < Tápfeszültség: 230V AC < Nyomógomb zárására indul az időzítés (védett nyomógomb beragadása ellen) < Időzítési tartomány: 0,5-10 min < Működési mód: - AUTO normál funkció - a beállított időzítésnek megfelelően - OFF állandóan kikapcsolt (pl. lámpák szerelésekor) - ON állandóan bekapcsolt < Időzítés potenciométerrel állítható < Kimeneti érintkező 16 A, terhelhetőség 4000 VA / AC1 < Glimlámpás nyomógombbal is használható CRM-4 lépcsőház világítás kapcsoló típus I n cikkszám tömeg csomagolás [A] CRM /10 A műszaki adatok a következő oldalon találhatók: 216,

34 Vezérlő készülékek CRM-42 programozható lépcsőházi automata EVE Előnyei 1 modul széles, DIN sínre szerelhető Tápfeszültség: 230V AC, 4mm2 es kapcsokkal Intelligens lépcsőházi automata. Alkalmazás köre azonos a CRM-4 típusével, de széleskörű beállítási lehetőségekkel rendelkezik. A PROG üzemmódban minden gombnyomás megtöbbszörözi a beállított időt: például ha a késleltetés ideje 5 percre van állítva, 3 gombnyomás ezt megháromszorozza, így 15 perces késleltetést állíthatunk be. A kimenet a késleltetési idő lejárta előtt is lekapcsolható a gomb hosszú (legalább 2 másodperces) megnyomásával. A relé kimenet (16A AC1) 80A-es áramlökést is elvisel, így alkalmas izzók és fénycsövek kapcsolására is Üzemmód kapcsoló: ON - a kimenet állandó BE állapotban van AUTO - normál működés és potenciométeres időbeállítás (30 s -10 perc között) PROG - a késleltetési idő megtöbbszörözése gombnyomásokkal az időprogram lefutása (AUTO és PROG üzemmódban) leállítható a gomb hosszú (legalább 2 másodperces) megnyomásával kijelzés: többfunkciós piros LED, bizonyos állapotokban villog egyszerre legfeljebb 100 glimmlámpás nyomógombbal működtethető (együttes fogyasztásuk legfeljebb 100mA lehet) 3 vagy 4 vezetékes bekötés (az S bemenet A1 vagy A2 kapocs potenciáljával vezérelhető) figyelmeztetés a lekapcsolás előtt: egy-egy villanás 40 ill. 30 másodperccel a világítás lekapcsolása előtt CRM-42 programozható lépcsőházi automata típus I n cikkszám tömeg csomagolás [A] CRM /10 SHT-1, SHT-1/2, SHT-3 és SHT-3/2 digitális időkapcsolók Előnyei < 2 modul széles, DIN sínre szerelhető < Napi, heti program egy eszközben (SHT-1, SHT-1/2) < Napi, heti, havi, éves program egy eszközben (SHT-3, SHT-3/2) < Tápfeszültség: AC 230 V vagy AC/DC V < Kapcsolás: program szerinti /kézi állítás/kézi állítás a következő programozott váltásig/véletlenszerű < Automatikus téli/nyári időátállítás < Plombálható fedél az előlapon < Nagypontosságú oszcillátor, speciálisan kalibrálva a gyártás során < Jól látható LCD kijelző < Min. időzítés: 1s < Beállítható ciklikusan pulzáló kimenet is < Kimeneti érintkező: 1 váltóérintkező, 16A (SHT-1, SHT-3) < Kimeneti érintkező: 2 váltóérintkező, 16A (SHT-1/2, SHT-3/2) SHT-1, SHT-1/2, SHT-3 és SHT-3/2 digitális időkapcsolók típus I n cikkszám tömeg csomagolás [A] SHT-1 UNI SHT-1 230V SHT-1/2 UNI SHT-1/2 230V SHT-3 UNI SHT-3 230V SHT-3/2 UNI SHT-3/2 230V A műszaki adatok a következő oldalon találhatók: 218, 219

35 Vezérlő készülékek SMR-T, SMR-H szuper-multifunkciós relék Előnyei < A villanykapcsoló mögé szerelhető < Idő relé, impulzus relé < 8 funkció, időzítési tartományok: 0,1s-1s-10s-1min-10min-1h-10h < Cserélhető biztosítékkal < Durva beállítás DIP kapcsolóval, finom beállítás potenciométerrel < Kapacitív terhelésekre tervezve SMR-T < 3 vezetékes csatlakozás, nulla vezető nélkül működik < Kimenet: VA SMR-H < 4 vezetékes csatlakozás < Kimenet VA EVE SMR-T, SMR-H szuper-multifunkciós relék típus cikkszám tömeg csomagolás SMR-T /14 SMR-H /14 SMR-B szuper-multifunkciós relé Előnyei A villanykapcsoló mögé szerelhető 10 funkció Időzítési tartományok: 0,1s-1s-10s-1min-10min-1h-10h-1 nap-10 nap Durva beállítás DIP kapcsolóval, finom beállítás potenciométerrel 4 vezetékes csatlakozás Kimenet: 16A (400VA AC1) Alkalmas fénycsövek és energiatakarékos izzók kapcsolására is Külön galvanikusan leválasztott bemenet (5-250V AC/DC), például felügyeleti rendszerek csatlakoztatására SMR-B szuper-multifunkciós relé típus I n cikkszám tömeg csomagolás [A] SMR-B /14 A műszaki adatok a következő oldalon találhatók: 220,

36 Vezérlő készülékek SMR-S fokozatmentes fényerő szabályzó (Dimmer) EVE Előnyei < A villanykapcsoló mögé szerelhető < Cserélhető biztosítékkal < 3 vezetékes csatlakozás, null vezető nélkül működik < Kapcsolható teljesítmény: VA < Kontaktus nélküli kimenet: 1 x triak < Terhelés: 1,2 A / 300 VA izzólámpa, vagy trafó halogén égőkhöz < Nem alkamazható fénycsövekhez < Nem javasolt kapacitív terhelésekhez SMR-S fokozatmentes fényerő szabályzó (Dimmer) típus cikkszám tömeg csomagolás SMR-S /14 SMR-U fokozatmentes fényerő szabályzó (Dimmer) Előnyei A villanykapcsoló mögé szerelhető A falikapcsolót nyomógombbal és alászerelt SMR-U relével helyettesítve hatásos fényerő szabályozást érhetünk el Párhuzamosan kapcsolt nyomógombokkal több helyről is vezérelhető Alkalmas izzólámpák valamint induktív (gyújtótranszformátoros) és kapacitív (elektronikus gyújtású) halogén lámpák kapcsolására Nem alkamazható fénycsövekhez 4 vezetékes csatlakozás Kapcsolható teljesítmény: 500 VA (izzólámpák vagy halogén égők, gyújtótranszformátorral vagy elektronikus gyújtóval) Érintkező nélküli kimenet: 2 x MOSFET Elektronikus túlterhelés és túlmelegedés elleni védelem Rövidzárlat vagy túlfeszültség esetén lekapcsolja a kimeneteket SMR-U fokozatmentes fényerő szabályzó (Dimmer) típus cikkszám tömeg csomagolás SMR-U /14 46 A műszaki adatok a következő oldalon találhatók: 220, 224
