WIN 230 T3 230Vac-s ablakmozgató-motor csoportvezérlés füstelvezetésre és szellőztetésre

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "WIN 230 T3 230Vac-s ablakmozgató-motor csoportvezérlés füstelvezetésre és szellőztetésre"

Átírás

1 WIN230 T3 1 WIN 230 T3 230Vac-s ablakmozgató-motor csoportvezérlés füstelvezetésre és szellőztetésre Gyártó és forgalmazó: OVERGATE Kft. Budapest, XIII., Rokolya u Tel: (1) Fax: (1) Technikai segélynyújtás: A gyártó és forgalmazó telephelyén Kompatibilitás: Bármely riasztó-, vagy tűzjelző-központ által szolgáltatott száraz relé-kontaktus, vagy 24Vdc feszültség alkalmas, a vezérlés irányítására. Alkalmas továbbá kézi irányítású nyomógombok fogadására is, mellyel a vezérelt motorok, szellőztetés céljára is használhatók. A bemenetek párhuzamosíthatók, így egy adott rendszerhez több vezérlés is alkalmazható. Lehetőség van eső-szél, valamint hő-érzékelő csatlakoztatására is. Alkalmas a motorok végállás-kezelésére. Külön nyitás, zárás bemenetek diszpécserszolgálathoz (tűzoltónak). A bemenetek révén, több vezérlés alkalmazásakor lehetőség van központosított csoportvezérlésre, valamint minden vezérlés önálló irányítására is. A vezérlés külön nyitás és külön zárás bemenetekkel rendelkezik. A vezérlés moduláris felépítésű, így a felhasználói igények szerint bővíthető. A vezérlés elektronikája 72 órára elegendő szünetmentességet biztosító akkumulátorral rendelkezik. A motorokat tápláló akkumulátorok 20 nyitásciklusra elegendő áramot tárolnak, 20 db 1 Amper áramfelvételű motort figyelembe véve. Tápfeszültség: 230V 50Hz állandó hálózati csatlakozású. A készüléken nincs kapcsoló. A készülék csatlakoztatása 2A-es kismegszakítón keresztül, elosztószekrényből. Teljesítményfelvétel a 230V-os hálózatról nyugalmi helyzetben: <100W Teljesítményfelvétel a 230V-os hálózatról munka állapotban: <2,5kW Védettségi fokozat: IP 55

2 WIN230 T3 2 Olvadóbiztosítók, 5x20mm Wickmann üvegcsöves: Hálózati csatlakozási pont F1 : T 800mA/250V lomha működésű Tápegység panel F1 : T 2A/250V lomha működésű F2 : T 1A/250V lomha működésű F3 : T 200mA/250V lomha működésű F4 : T 1A/250V lomha működésű Vezérlő panel F1 : T 10A/250V lomha működésű F2 : T 10A/250V lomha működésű Csak a vezérlő panel olvadóbiztosítóit cserélje! Egyéb esetben hívja a gyártó és forgalmazót! A kiolvadt olvadóbiztosítót, csak azonos értékűvel cserélje! Bemenetek: - relével leválasztott, tűzközponthoz, - relével leválasztott, eső-szél érzékelőhöz, - relével leválasztott, hőérzékelőhöz, - relével leválasztott, diszpécser nyitás, - relével leválasztott, diszpécser zárás, - relével leválasztott, kezelői nyitás, - relével leválasztott, kezelői zárás, - relével leválasztott, végállás-kezelés nyitáshoz - relével leválasztott, végállás-kezelés záráshoz - relével leválasztott, STOP Kimenetek: 3 db 230V-os egyenáramú motorkimenet, kimenetenként 750W terhelhetőség, mágnes-kapcsoló kontaktussal leválasztva. Vezérlőelektronika panel: impulzus-szerű feszültségjelek nem jutnak át. Az elektronika zavarvédettségét tovább fokozza, hogy alapesetben az időzítő-áramkör folyamatos reseten van. A motorok mozgatásához szükséges teljesítmény, reléken keresztül jut el a motorokhoz. Működtetéskor a motoroknak adnak tápellátást. A nagy túlterhelési és zárlati áramok ellen, a motorkimeneteken sorba kötött olvadóbiztosítók nyújtanak védelmet. Erősáramú kimenet: Mágneskapcsoló kontaktus

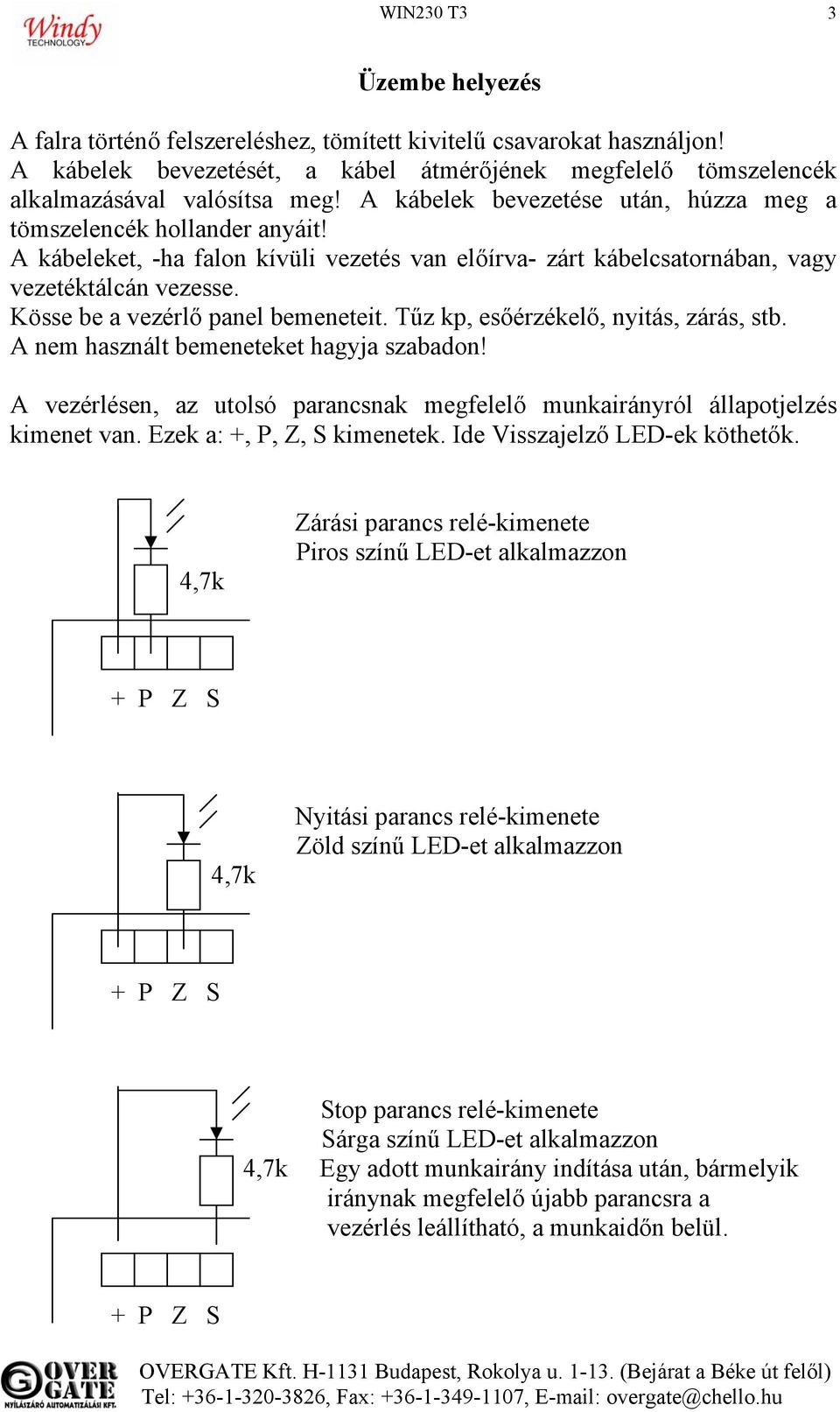

3 WIN230 T3 3 Üzembe helyezés A falra történő felszereléshez, tömített kivitelű csavarokat használjon! A kábelek bevezetését, a kábel átmérőjének megfelelő tömszelencék alkalmazásával valósítsa meg! A kábelek bevezetése után, húzza meg a tömszelencék hollander anyáit! A kábeleket, -ha falon kívüli vezetés van előírva- zárt kábelcsatornában, vagy vezetéktálcán vezesse. Kösse be a vezérlő panel bemeneteit. Tűz kp, esőérzékelő, nyitás, zárás, stb. A nem használt bemeneteket hagyja szabadon! A vezérlésen, az utolsó parancsnak megfelelő munkairányról állapotjelzés kimenet van. Ezek a: +, P, Z, S kimenetek. Ide Visszajelző LED-ek köthetők. 4,7k Zárási parancs relé-kimenete Piros színű LED-et alkalmazzon + P Z S 4,7k Nyitási parancs relé-kimenete Zöld színű LED-et alkalmazzon + P Z S Stop parancs relé-kimenete Sárga színű LED-et alkalmazzon 4,7k Egy adott munkairány indítása után, bármelyik iránynak megfelelő újabb parancsra a vezérlés leállítható, a munkaidőn belül. + P Z S

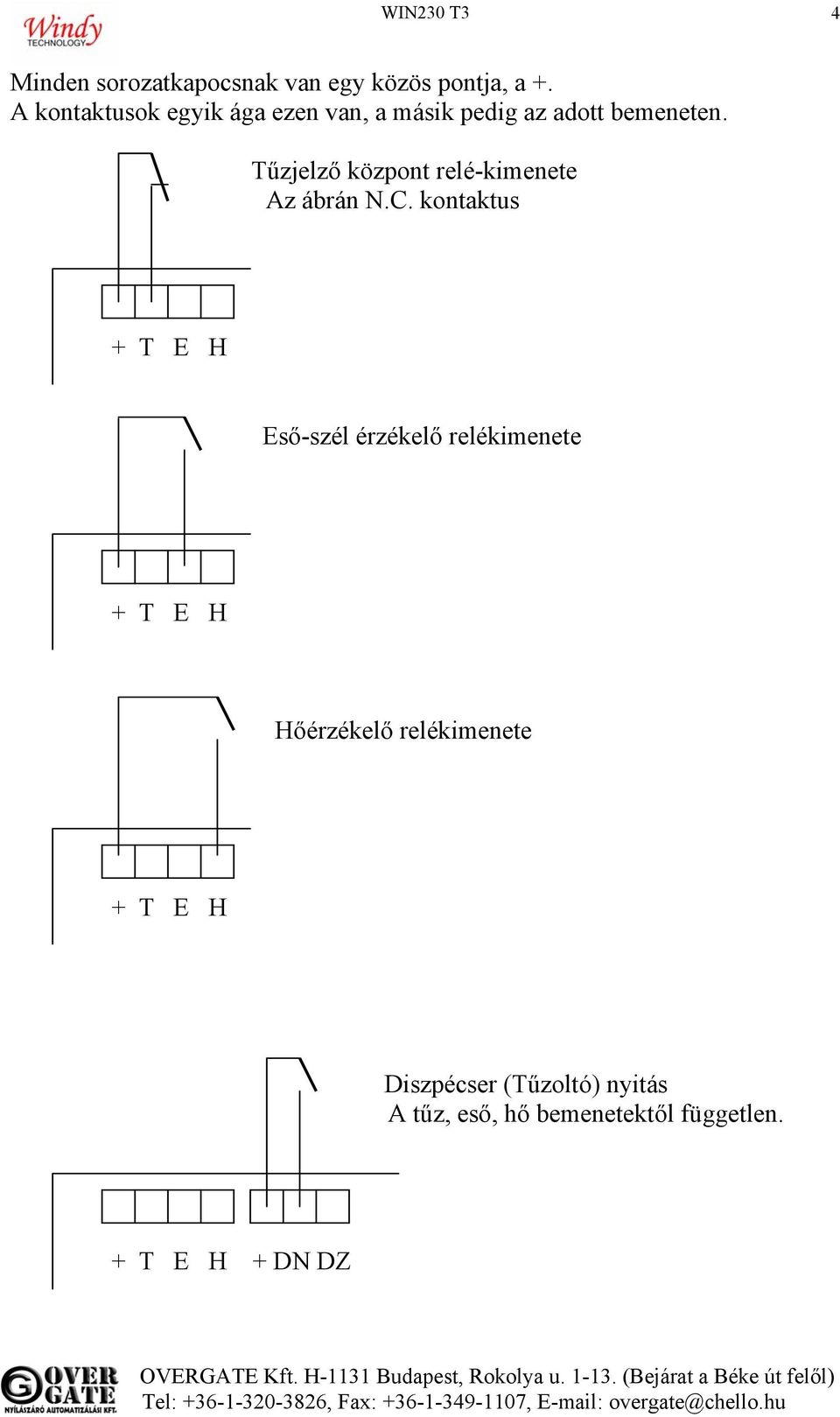

4 WIN230 T3 4 Minden sorozatkapocsnak van egy közös pontja, a +. A kontaktusok egyik ága ezen van, a másik pedig az adott bemeneten. Tűzjelző központ relé-kimenete Az ábrán N.C. kontaktus + T E H Eső-szél érzékelő relékimenete + T E H Hőérzékelő relékimenete + T E H Diszpécser (Tűzoltó) nyitás A tűz, eső, hő bemenetektől független. + T E H + DN DZ

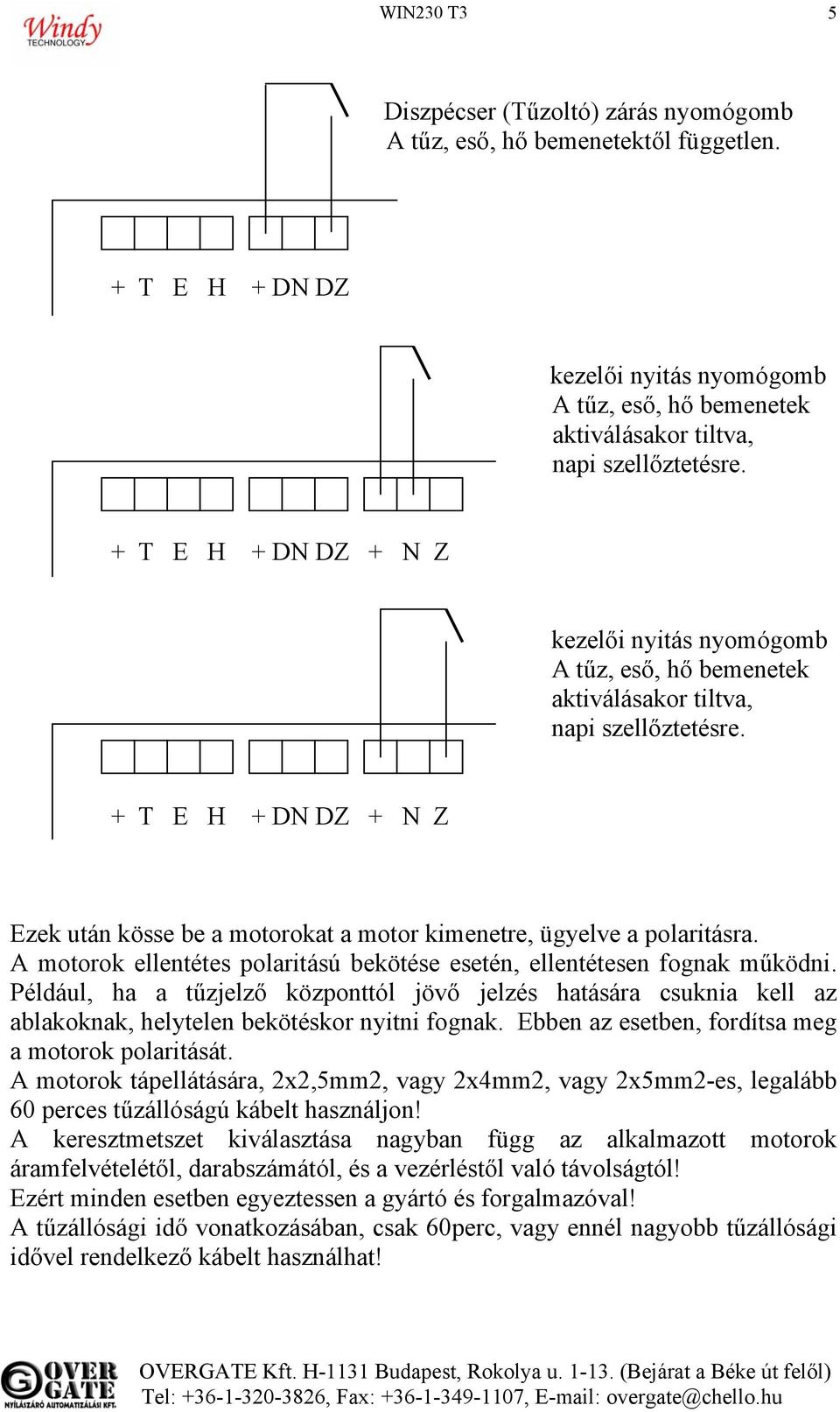

5 WIN230 T3 5 Diszpécser (Tűzoltó) zárás nyomógomb A tűz, eső, hő bemenetektől független. + T E H + DN DZ kezelői nyitás nyomógomb A tűz, eső, hő bemenetek aktiválásakor tiltva, napi szellőztetésre. + T E H + DN DZ + N Z kezelői nyitás nyomógomb A tűz, eső, hő bemenetek aktiválásakor tiltva, napi szellőztetésre. + T E H + DN DZ + N Z Ezek után kösse be a motorokat a motor kimenetre, ügyelve a polaritásra. A motorok ellentétes polaritású bekötése esetén, ellentétesen fognak működni. Például, ha a tűzjelző központtól jövő jelzés hatására csuknia kell az ablakoknak, helytelen bekötéskor nyitni fognak. Ebben az esetben, fordítsa meg a motorok polaritását. A motorok tápellátására, 2x2,5mm2, vagy 2x4mm2, vagy 2x5mm2-es, legalább 60 perces tűzállóságú kábelt használjon! A keresztmetszet kiválasztása nagyban függ az alkalmazott motorok áramfelvételétől, darabszámától, és a vezérléstől való távolságtól! Ezért minden esetben egyeztessen a gyártó és forgalmazóval! A tűzállósági idő vonatkozásában, csak 60perc, vagy ennél nagyobb tűzállósági idővel rendelkező kábelt használhat!

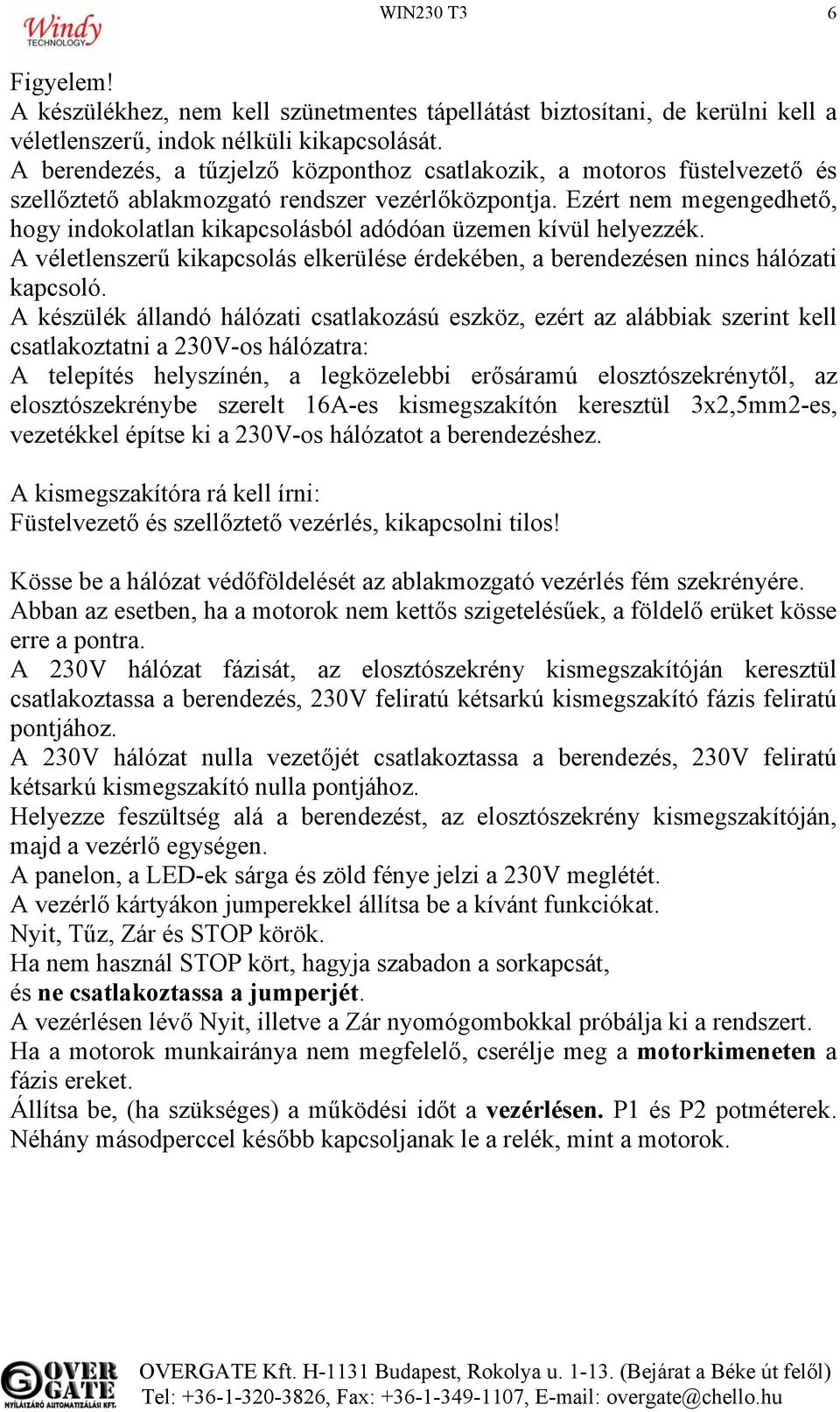

6 WIN230 T3 6 Figyelem! A készülékhez, nem kell szünetmentes tápellátást biztosítani, de kerülni kell a véletlenszerű, indok nélküli kikapcsolását. A berendezés, a tűzjelző központhoz csatlakozik, a motoros füstelvezető és szellőztető ablakmozgató rendszer vezérlőközpontja. Ezért nem megengedhető, hogy indokolatlan kikapcsolásból adódóan üzemen kívül helyezzék. A véletlenszerű kikapcsolás elkerülése érdekében, a berendezésen nincs hálózati kapcsoló. A készülék állandó hálózati csatlakozású eszköz, ezért az alábbiak szerint kell csatlakoztatni a 230V-os hálózatra: A telepítés helyszínén, a legközelebbi erősáramú elosztószekrénytől, az elosztószekrénybe szerelt 16A-es kismegszakítón keresztül 3x2,5mm2-es, vezetékkel építse ki a 230V-os hálózatot a berendezéshez. A kismegszakítóra rá kell írni: Füstelvezető és szellőztető vezérlés, kikapcsolni tilos! Kösse be a hálózat védőföldelését az ablakmozgató vezérlés fém szekrényére. Abban az esetben, ha a motorok nem kettős szigetelésűek, a földelő erüket kösse erre a pontra. A 230V hálózat fázisát, az elosztószekrény kismegszakítóján keresztül csatlakoztassa a berendezés, 230V feliratú kétsarkú kismegszakító fázis feliratú pontjához. A 230V hálózat nulla vezetőjét csatlakoztassa a berendezés, 230V feliratú kétsarkú kismegszakító nulla pontjához. Helyezze feszültség alá a berendezést, az elosztószekrény kismegszakítóján, majd a vezérlő egységen. A panelon, a LED-ek sárga és zöld fénye jelzi a 230V meglétét. A vezérlő kártyákon jumperekkel állítsa be a kívánt funkciókat. Nyit, Tűz, Zár és STOP körök. Ha nem használ STOP kört, hagyja szabadon a sorkapcsát, és ne csatlakoztassa a jumperjét. A vezérlésen lévő Nyit, illetve a Zár nyomógombokkal próbálja ki a rendszert. Ha a motorok munkairánya nem megfelelő, cserélje meg a motorkimeneten a fázis ereket. Állítsa be, (ha szükséges) a működési időt a vezérlésen. P1 és P2 potméterek. Néhány másodperccel később kapcsoljanak le a relék, mint a motorok.

7 WIN230 T3 7 Akku állapot nyitási zárási idő munkairány JP2 reset LED kimenetek JP1 Tűz Kp-k Érzékelők JP3 Diszpécsr bemenet Kezelő bemenet ventill kontakt betáp hiba kontakt
