Surgeflex 40 Hordozható, multifunkciós feszültségvizsgáló-, és hibahely-behatároló rendszer

Átírás

1 Surgeflex 40 Hordozható kábelvizsgáló-, és hibahely-behatároló rendszer Surgeflex 40 Hordozható, multifunkciós feszültségvizsgáló-, és hibahely-behatároló rendszer Egyszerű kezelhetőség a Teleflex SX forgógombján, vagy érintőképernyőjén keresztül Nagy, akár J lökőenergia 40 kv-os feszültségforrás Minden NAF-előbehatárolási mód beépítve: ARM, ICE, DECAY, ICE Plus Köpenyhiba-behatárolás 10 kv-ig Maximális biztonság a külső biztonsági egységnek és a beépített leválasztótranszformátornak köszönhetően A reflektométer önállóan is használható LEÍRÁS Az SFX 40 típusú hordozható, kombinált mérőrendszer a 40kV-os feszültségforrásának köszönhetően ideális a kis-, és középfeszültségű kábeleken végzendő hibahely-keresési (elő-, és utóbehatárolás) feladatokhoz, feszültségvizsgálatokhoz, valamint égetéshez. A rendszer vezérlése egyszerűen, könnyen elsajátítható módon a Teleflex SX kezelőgombján, vagy a nagyméretű, színes érintőképernyőn, vagy pedig az SPG-40 kezelőpanelén keresztül lehetséges. Legfontosabb jellemzők Impulzus-visszhang készülék (reflektométer) nagy, 10,4 -os, napsütésben is jól látható, színes kijelzővel A teljes rendszer a jól áttekinthető menürendszeren és az érintőképernyőn keresztül vezérelhető Több, különböző előbehatárolási módszer támogatása Szigetelésvizsgálat 5 kv-ig DC-vizsgálat 40 kv-ig, rámpa -funkcióval, automatikus lekapcsolással átütés esetén, és az átütési feszültség kijelzésével Köpenyhiba-behatárolás 10 kv-ig, lépésfeszültséggel Előbehatárolási módszerek A Surgeflex 40 akár négy különböző előbehatárolási módszert is biztosít: Ívstabilizátoros módszer (ARM): az alap -, és a hibahelyen létrejövő ív fennállása közben felvett hibás -kép összehasonlítása, megjelenítése, és kiértékelése, az impulzus-visszhang készüléken. Választási lehetőség az egy lökőimpulzus kiadásával felvett 15 görbe közül (ARMSlide). Áramimpulzus módszer (ICE): a hibahely és a berendezés között a lökőimpulzussal létrehozott átütéssel létrejövő vándorhullám méréséhez. ICE Plus: az áramimpulzus módszer (ICE) továbbfejlesztése, ennél a módszernél az alaphullám kiértékelése történik, ami sok leágazást tartalmazó hálózaton is lehetővé teszi a hibahely előbehatárolását. Feszültségcsatolás (DECAY): a hibahely és a berendezés között a feszültségvizsgáló berendezéssel létrehozott átütéssel létrejövő vándorhullám mérése. Kiválóan alkalmas hosszú kábelek, valamint magasabb feszültségen begyújtó hibahelyek méréséhez. IFL: időben nem állandó például a közvilágítási hálózatokon fellépő hibahelyek egyszerű meghatározásához.

2 MŰSZAKI ADATOK, SPG-40 SPG-40 Kijelző 1/4 VGA Szigetelésvizsgálat Feszültségszint: V, és V Tartományok 1 kω, 1 MΩ, 100 MΩ DC-vizsgálat 0 40 kv DC Szivárgóáram 0 1 / 10 / 100 ma, automatikus méréstartomány-beállítás Átütésfelismerés 0 40 kv Égetés kv, 750 ma; kv, 0,1 A Felső lökőfeszültségszintek 0 12,5 / 25 kv, vagy 0 16 / 32 kv Alsó lökőfeszültségszintek kv; 0 8 kv (opció) kv; 0 6 kv Lökőenergia J minden tartományban (opció: J) Lökőütem 3 10 s, és egyszeri lökés Köpenyhiba-keresés 0 5 kv, és 0 10 kv Ütem DC; 1:3 ; 1:4 ; 1:6 (másodperc) NAF-előbehatárolási ARM, ICE plus, Decay módszerek (az opcionális Teleflex-készülékkel) Üzemi hőmérséklet - 10 C + 50 C Áramellátás 230 V; 50 / 60 Hz Teljesítmény-felvétel Max. 1,7 kva 545 x 430 x 1050 mm 116 kg + 20 kg / 2000 J lökőegységenként (mind a közép-, mind a kisfeszültség-tartományokban) + 40 kg (nagy-, és kisfeszültség) LEGFONTOSABB JELLEMZŐK Szigetelésvizsgálat V-ig DC-vizsgálat 40 kv-ig, rámpa -funkcióval, automatikus lekapcsolással átütés esetén, és az átütési feszültség kijelzésével Égetés beállítható, akár 750 ma-es égetőárammal Köpenyhiba-behatárolás lépésfeszültséggel Szabadon illeszthető lökőfeszültségszintek mind a közép-, mind a kisfeszültség-tartományokban Számos biztonsági kör többek között a földelés (FOHM), lépésfeszültség (FU) ellenőrzésére, vészkapcsoló, túlmelegedés-felügyelet Kerekes készülékállvány Rendelési szám kb. 670 x 820 x 1360 mm kb. 25 kg 2

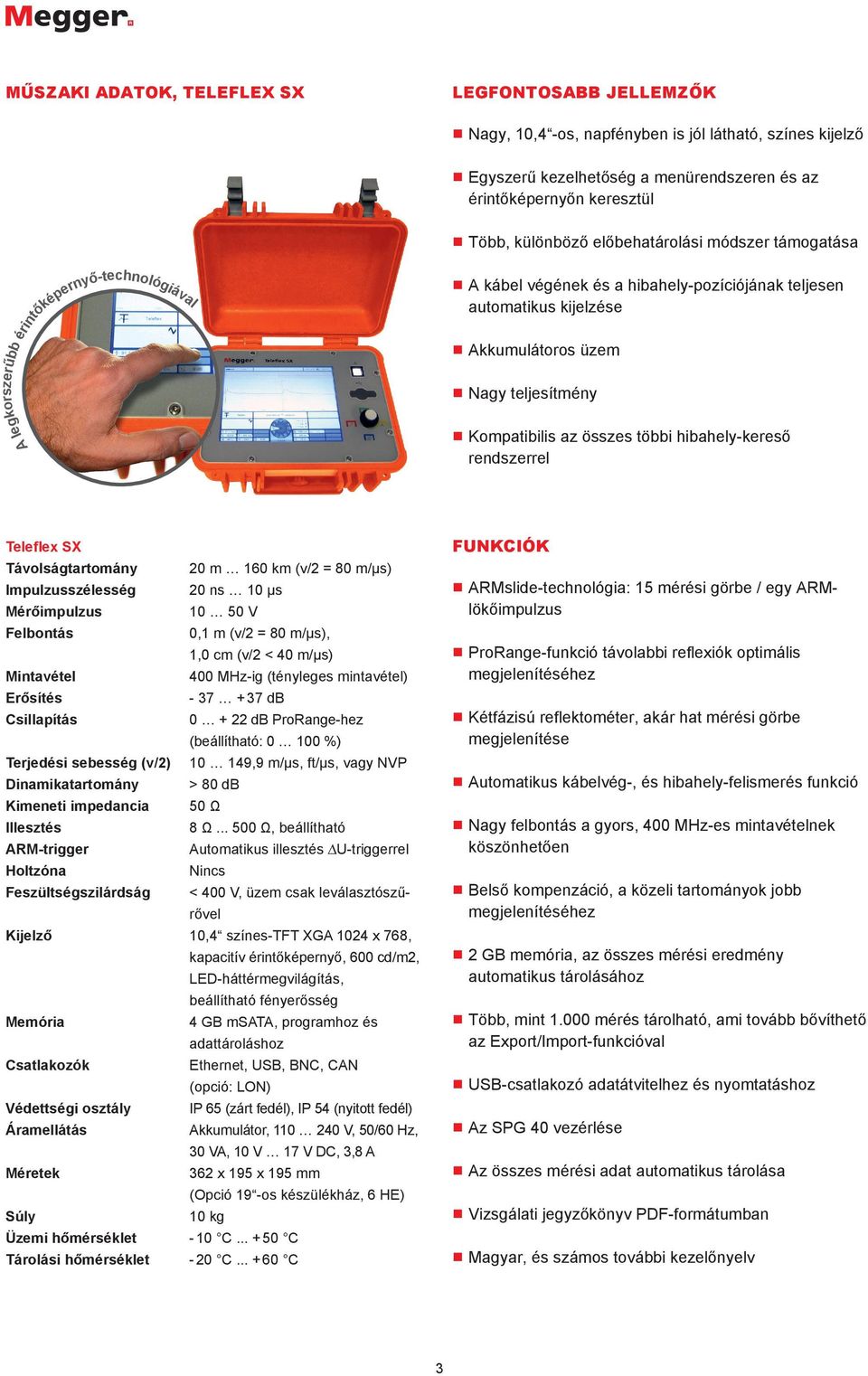

3 MŰSZAKI ADATOK, TELEFLEX SX LEGFONTOSABB JELLEMZŐK Nagy, 10,4 -os, napfényben is jól látható, színes kijelző Egyszerű kezelhetőség a menürendszeren és az érintőképernyőn keresztül Több, különböző előbehatárolási módszer támogatása A legkorszerűbb érintőképernyő-technológiával A kábel végének és a hibahely-pozíciójának teljesen automatikus kijelzése Akkumulátoros üzem Nagy teljesítmény Kompatibilis az összes többi hibahely-kereső rendszerrel Teleflex SX Távolságtartomány 20 m 160 km (v/2 = 80 m/μs) Impulzusszélesség 20 ns 10 μs Mérőimpulzus V Felbontás 0,1 m (v/2 = 80 m/µs), 1,0 cm (v/2 < 40 m/µs) Mintavétel 400 MHz-ig (tényleges mintavétel) Erősítés db Csillapítás db ProRange-hez (beállítható: %) Terjedési sebesség (v/2) ,9 m/μs, ft/μs, vagy NVP Dinamikatartomány > 80 db Kimeneti impedancia 50 Ω Illesztés 8 Ω Ω, beállítható ARM-trigger Automatikus illesztés U-triggerrel Holtzóna Nincs Feszültségszilárdság < 400 V, üzem csak leválasztószűrővel Kijelző 10,4 színes-tft XGA 1024 x 768, kapacitív érintőképernyő, 600 cd/m2, LED-háttérmegvilágítás, beállítható fényerősség Memória 4 GB msata, programhoz és adattároláshoz Csatlakozók Ethernet, USB, BNC, CAN (opció: LON) Védettségi osztály IP 65 (zárt fedél), IP 54 (nyitott fedél) Áramellátás Akkumulátor, V, 50/60 Hz, 30 VA, 10 V 17 V DC, 3,8 A 362 x 195 x 195 mm (Opció 19 -os készülékház, 6 HE) 10 kg Üzemi hőmérséklet - 10 C C Tárolási hőmérséklet - 20 C C FUNKCIÓK ARMslide-technológia: 15 mérési görbe / egy ARMlökőimpulzus ProRange-funkció távolabbi reflexiók optimális megjelenítéséhez Kétfázisú reflektométer, akár hat mérési görbe megjelenítése Automatikus kábelvég-, és hibahely-felismerés funkció Nagy felbontás a gyors, 400 MHz-es mintavételnek köszönhetően Belső kompenzáció, a közeli tartományok jobb megjelenítéséhez 2 GB memória, az összes mérési eredmény automatikus tárolásához Több, mint mérés tárolható, ami tovább bővíthető az Export/Import-funkcióval USB-csatlakozó adatátvitelhez és nyomtatáshoz Az SPG 40 vezérlése Az összes mérési adat automatikus tárolása Vizsgálati jegyzőkönyv PDF-formátumban Magyar, és számos további kezelőnyelv 3

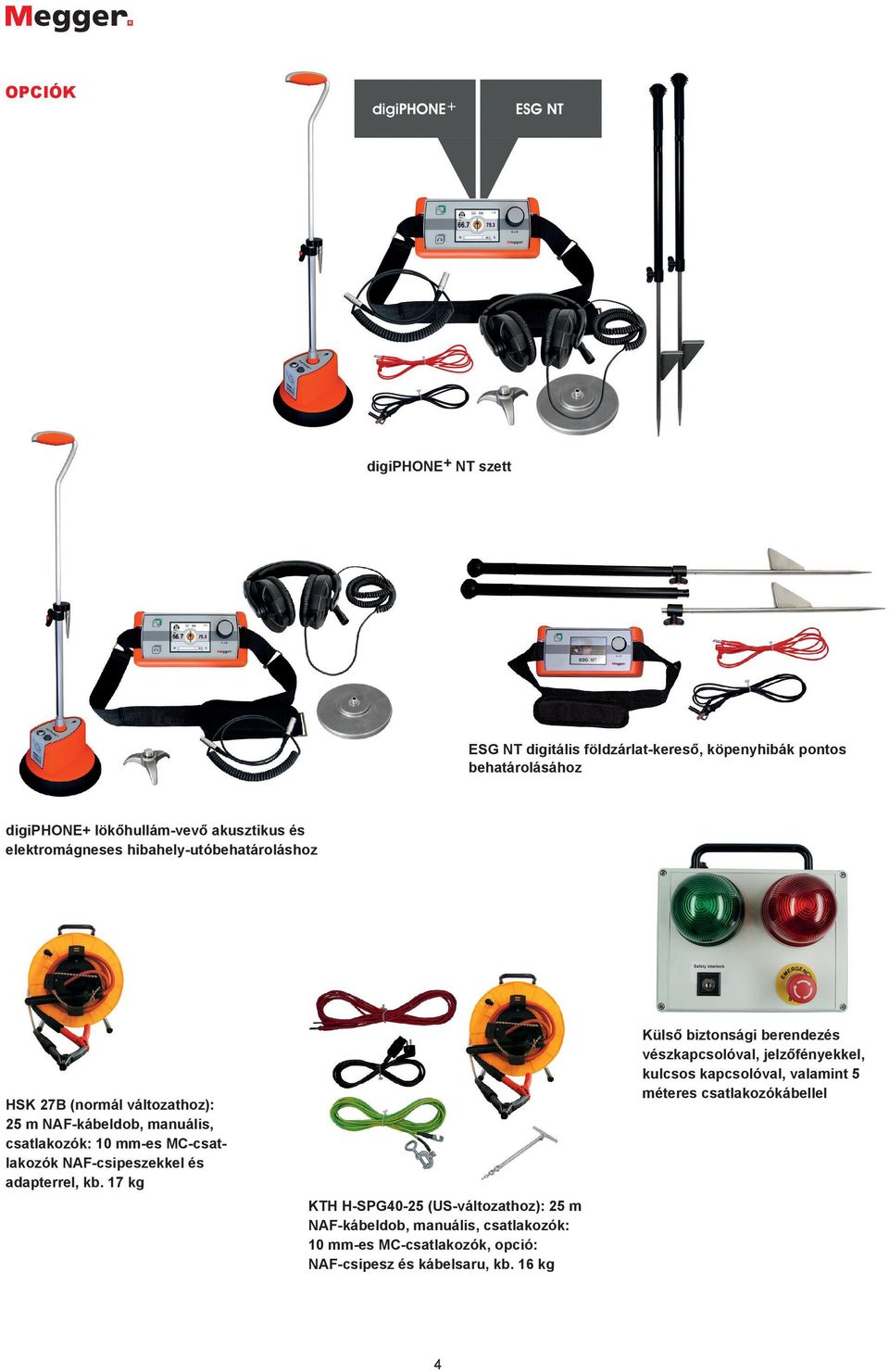

4 OPCIÓK digiphone+ NT szett ESG NT digitális földzárlat-kereső, köpenyhibák pontos behatárolásához digiphone+ lökőhullám-vevő akusztikus és elektromágneses hibahely-utóbehatároláshoz Külső biztonsági berendezés vészkapcsolóval, jelzőfényekkel, kulcsos kapcsolóval, valamint 5 méteres csatlakozókábellel HSK 27B (normál változathoz): 25 m NAF-kábeldob, manuális, csatlakozók: 10 mm-es MC-csatlakozók NAF-csipeszekkel és adapterrel, kb. 17 kg KTH H-SPG40-25 (US-változathoz): 25 m NAF-kábeldob, manuális, csatlakozók: 10 mm-es MC-csatlakozók, opció: NAF-csipesz és kábelsaru, kb. 16 kg 4

5 RENDELÉSI INFORMÁCIÓK Megnevezés SFX W -X -Y -Z Hordozható rendszer, kerekes készülékálvánnyal, 32 kv SFX40-32P Hordozható rendszer, kerekes készülékálvánnyal, 25 kv SFX40-25P NAF-lökőszintek 12,5 / 25 kv, vagy 16 / 32 kv; 1000 J ,5 / 25 kv, vagy 16 / 32 kv; 2000 J (csak G-változat) - 2 KIF-lökőszintek 4 kv; 1000 J - A 8 kv; 1000 J - B 4 / 8 kv; 2000 J - C 3 kv; 1000 J - D 6 kv; 1000 J - E 3 / 6 kv; 2000 J - F KIF nélkül - G 3 kv; 2000 J - H 6 kv; 2000 J - I 4 kv; 2000 J - J 8 kv; 2000 J - K 4 / 8 kv; 1000 J - L 3 / 6 kv; 1000 J - M TDR és vezérlés Teljes vezérlés a Teleflex SX készülékkel - S Teleflex T Nincs impulzus-visszhang készülék - N Nincs impulzus-visszhang készülék T 3090-előkészítés - 9 Készülékváltozatok Normál: MC 10, és 230 V - N US: MC 14, és US-csipeszekkel, 120 V - U Opciók digiphone S ESG NT S digiphone + NT szett S Biztonsági berendezés HSK 27B KTH H-SPG40-25 (US-változathoz) FONTOS INFORMÁCIÓ: A kerekes állványra szerelt, hordozható rendszer összes opciója készülékházba kerül beépítésre. Minden piros színnel jelölt opció külön készülékházat igényel, és ezáltal megnöveli az összsúlyt is, ami azt eredményezi, hogy a rendszer nem lesz többé hordozható. Ebben az esetben az SFX 40-M készülékváltozatot javasoljuk, ami lehetővé teszi a gépjárműbe történő beépítést. A hordozható N-változatú rendszer az alábbiakat tartalmazza: 25 m NAF-mérőkábel, kábeldobon, MC 10-csatlakozókkal 5 m földelőkábel 2,5 m hálózati kábel Leválasztótranszformátor Nagy csatlakozócsipeszek A hordozható U-változatú rendszer az alábbiakat tartalmazza: 25 m NAF-mérőkábel, kábeldobon, MC 14-csatlakozóval a NAF-kábelen, és kábelsaruval az árnyékolóvezetéken 25 m földelőkábel, kábeldobon 2,5 m hálózati kábel A NAF-árnyékoló-, és földelővezeték szigetelőcsatlakozókkal ellátott MAGYARORSZÁG Megger Hungária Kft. Vitéz u. 14/a Budapest T/F Mobil E info@megger.hu SFX40P_DS_HU_V01 ISO 9001 A Megger bejegyzett védjegy. 5
