Professzionális méréstechnika

Átírás

1 Professzionális méréstechnika Teljes program 2011 / 2012

2 2 Tartalomjegyzék Tartalomjegyzék 4 Piktogramok 4 Készülék index 5 Forgólézerek 1 6 Forgólézerek 13 Kézi vevők 15 forgólézerekhez 18 Csatornaépítő lézer 2 19 Csatornaépítő lézer 20 a csatornaépítő lézerhez 21 Vonallézerek 3 22 Vonallézerek 27 Kézi vevők 28 vonallézerekhez 29 Pontlézerek 4 30 Pontlézerek 31 Mérőállomások 5 32 Mérőállomások 33 mérőállomásokhoz 37 Teodolitok 6 38 Teodolitok 38 teodolitokhoz 39 Szintezőkészülékek 7 40 Szintezőkészülékek

3 Tartalomjegyzék 3 Tartalomjegyzék 43 Mérőkerekek 44 Mérőkerekek 8 46 Mágneses keresőkészülékek 47 Mágneses keresőkészülékek 9 49 Állványok 50 Állványok 55 állványokhoz Szintező- és lézer mérőlécek 57 Szintező- és lézer mérőlécek 58 szintező- és lézer mérőlécekhez Prizmarudak 61 Állványok prizmarudakhoz 61 Adapterek 12

4 4 Piktogramok és készülék index Piktogramok Piktogramok és készülék index Scan mód előre beállított szögekkel Fejpozicionálás az óramutató járásával megegyező és ellentétes irányban Változtatható forgási sebesség Anti-Drift rendszer Automata / kézi mód Külön bekapcsolható mérősugár lefelé Készülék index M M MII M TLMB M M A 52 ALELT20 9 ALGRD 6 ALH 7 ALHV 7 ALHVD 8 ALHVG 8 ALHVGD 50 ALQCI20-B 50 ALQCI40-B 51 ALQRI10-ELAZ 51 ALQRI20-B 52 ALQRI20-ELAZ C 32 CST302R 32 CST305R D 38 DGT10 38 DGT2 F 53 FGHD20 G 22 GIZLT-3 I 22 ILMXL 23 ILMXT 23 ILMXTE 24 ILMXTG L 13 LD LD LD440G 14 LD LD90 27 LLD20 26 LM2 10 LM800DPI 11 LM800GR 12 LMH-CU 19 LMPL20 54 LP12-UM M 47 Magna-Trak Magna-Trak Magna-Trak Magna-Trak MCTE-ELAZ20 30 MP3 P 40 PAL22D 40 PAL22G 40 PAL26D 40 PAL26G R 19 RC20 15 RC400X 15 RC RT RT412D S 41 SAL20ND 41 SAL20NG 41 SAL24ND 41 SAL24NG 42 SAL28ND 42 SAL28NG 42 SAL32ND 42 SAL32NG W 54 WDW20HV-ON X 27 XLD2 25 XLP34 25 XLP34PKG 30 XP5

5 Forgólézerek 5 1 Forgólézerek

6 6 Forgólézerek 1 Forgólézerek ALH Elektronikus önszintező forgólézer vízszintesen dönthető egy tengely mentén Maximális pontosság, kiemelkedő hatótávolság, masszív és vízálló Kereszttengely szintezés Manuális dőlés ± 10% billentyűzet segítségével Jól látható dióda Anti-Drift rendszer Alkalmazási terület Magasépítés Kert- és parképítés Alapozás Falazás, magassági vonal meghatározása Talajegyengetés Lézerdióda Lézerosztály Hatósugár vevővel Szintezési pontosság Önszintezési tartomány ± 5 Por és fröccsenő víz elleni védelem IP 67 Forgási sebesség ALH F A nm 2M 425 m (sugár) ± 0,05 mm/m 600 ford/perc 4 x 1,5 V LR20 (D)* vagy Áramellátás 4 x 1,2 V HR20 (D) (NiMH akku) Elemmel 60 óra* Üzemidő, max. Akkuval (NiMH) 30 óra Állványcsatlakozás 5/8" Hosszúság 160 mm Szélesség 160 mm Magasság 215 mm 2,5 kg LD440 kézi vevő tartóval (F ) 3 1 x NiMH akkuegység (1 608 M00 1NA) 3 Töltőberendezés (1 608 M00 2NE) EU / UK hálózati kábellel 3 2 x 1,5 V LR6 (AA) 3 Szállítókoffer (1 608 M00 05M) 3 * csak elemtartóval (1 608 M00 05R) együtt

7 Forgólézerek 7 ALHV Elektronikus önszintező forgólézer mérősugárral vízszintesen és függőlegesen dönthető két tengely mentén 1 Maximális pontosság, kiemelkedő hatótávolság, masszív és vízálló Tengelybeállítás függőleges üzemben billentyűzettel és távirányítóval Kereszttengely szintezés Mérősugár Jól látható dióda 90 fokos szintbeállás funkció függőleges üzemben Anti-Drift rendszer Függőleges üzemmódban a tartófogantyú használható felfekvőfelületként Manuális dőlés ± 10% billentyűzet segítségével Forgólézerek Alkalmazási terület Magas- és mélyépítés Kert- és parképítés Beltéri építési munkák Szintezés Álmennyezetek kialakítása Szárazépítészeti falak építése Csempeburkolatok Derékszögek átvitele, szintbe hozás Zsinórkitűzés ALHV ALHVD F B00 F B01 Lézerdióda 635 nm 635 nm Lézerosztály 2M 2M Hatósugár vevővel 425 m (sugár) 425 m (sugár) Szintezési pontosság ± 0,05 mm/m vízszintes irányban ± 0,1 mm/m, függőleges irányban ± 0,05 mm/m vízszintes irányban ± 0,1 mm/m, függőleges irányban Önszintezési tartomány ± 5 ± 5 Por és fröccsenő víz elleni védelem IP 67 IP 67 Forgási sebesség 150, 300, 600 ford/perc 150, 300, 600 ford/perc Áramellátás 4 x 1,5 V LR20 (D)* vagy 4 x 1,2 V HR20 (D) (NiMH akku) Elemmel 60 óra* Akkuval (NiMH) 30 h Üzemidő, max. Állványcsatlakozás 5/8" 5/8" Hosszúság 160 mm 160 mm Szélesség 160 mm 160 mm Magasság 215 mm 215 mm 2,5 kg 2,5 kg LD440 kézi vevő tartóval (F ) 3 RC700 távirányító (F A00) 3 3 Lézerszemüveg (1 608 M00 7N5) x mágneses céltábla (1 608 M00 8NB) 3 3 V-felfogatás (F CN2) x NiMH akkuegység (1 608 M00 1NA) 3 3 Töltőberendezés (1 608 M00 2NE) EU / UK hálózati kábellel x 1,5 V LR6 (AA) 3 4 x 1,5 V LR6 (AA) 3 Szállítókoffer (1 608 M00 05M) x 1,5 V LR20 (D)* vagy 4 x 1,2 V HR20 (D) (NiMH akku) Elemmel 60 óra* Akkuval (NiMH) 30 h * csak elemtartóval (1 608 M00 05R) együtt

8 8 Forgólézerek 1 Forgólézerek ALHVG Elektronikus önszintező, zöld sugarú forgólézer mérősugárral vízszintesen és függőlegesen dönthető két tengely mentén Kitűnően látható a zöld lézersugárnak köszönhetően Maximális pontosság, kiemelkedő hatótávolság, masszív és vízálló Vízszintes és függőleges irányban 2 tengely mentén dönthető Mérősugár Jól látható dióda Tengelybeállítás függőleges üzemben billentyűzettel és távirányítóval 90 fokos szintbeállás funkció függőleges üzemben Kereszttengely szintezés Manuális dőlés ± 10% billentyűzet segítségével Alkalmazási terület Magas- és mélyépítés Kert- és parképítés Beltéri építési munkák Szintezés Álmennyezetek kialakítása Szárazépítészeti falak építése Csempeburkolatok Derékszögek átvitele, szintbe hozás Zsinórkitűzés ALHVG ALHVGD F BN9 F BN8 Lézerdióda 532 nm 532 nm Lézerosztály 3R 3R Hatósugár vevővel 200 m (sugár) 200 m (sugár) Szintezési pontosság ± 0,05 mm/m vízszintes irányban ± 0,1 mm/m, függőleges irányban ± 0,05 mm/m vízszintes irányban ± 0,1 mm/m, függőleges irányban Önszintezési tartomány ± 5 ± 5 Por és fröccsenő víz elleni védelem IP 67 IP 67 Forgási sebesség 150, 300, 600 ford/perc 150, 300, 600 ford/perc Áramellátás 4 x 1,5 V LR20 (D)* vagy 4 x 1,2 V HR20 (D) (NiMH akkuegység) 4 x 1,5 V LR20 (D)* vagy 4 x 1,2 V HR20 (D) (NiMH akkuegység) Üzemidő, max. 15 óra* 15 óra* Állványcsatlakozás 5/8" 5/8" Hosszúság 160 mm 160 mm Szélesség 160 mm 160 mm Magasság 215 mm 215 mm 2,5 kg 2,5 kg LD440G kézi vevő tartóval (F N1) 3 RC700 távirányító (F A00) 3 3 Lézerszemüveg (1 608 M00 7N6) x mágneses céltábla (1 608 M00 8NC) 3 3 V-felfogatás (F CN2) x NiMH akkuegység (1 608 M00 1NA) 3 3 Töltőberendezés (1 608 M00 2NE) EU / UK hálózati kábellel x 1,5 V LR6 (AA) 3 4 x 1,5 V LR6 (AA) 3 Szállítókoffer (1 608 M00 05M) 3 3 * csak elemtartóval (1 608 M00 05R) együtt

9 Forgólézerek 9 ALGRD Elektronikus önszintező forgólézer mérősugárral vízszintesen és függőlegesen dönthető két tengely mentén 1 Billentyűzet vagy távirányító segítségével ± 10%-kal dönthető két tengely mentén vízszintesen és függőlegesen Maximális pontosság, kiemelkedő hatótávolság, masszív és vízálló Kijelző a dőlésszög pontos beállításához Alkalmazási terület Magas- és mélyépítés Kert- és parképítés Szintezés Álmennyezetek kialakítása Szárazépítészeti falak építése Csempeburkolatok Derékszögek átvitele, szintbe hozás Zsinórkitűzés Forgólézerek Lézerdióda Lézerosztály Hatósugár vevővel ALGRD F EN0 635 nm 2M 425 m (sugár) Vízszintes irányban ± 0,05 mm/m Szintezési pontosság ± 0,1 mm/m függőleges irányban Önszintezési tartomány ± 5 Por és fröccsenő víz elleni védelem IP 67 Forgási sebesség ford/perc 4 x 1,5 V LR20 (D)* vagy Áramellátás 4 x 1,2 V HR20 (D) (NiMH-akku) Elemmel 60 óra* Üzemidő, max. Akkuval (NiMH) 30 h Állványcsatlakozás 5/8" Hosszúság 150 mm Szélesség 156 mm Magasság 220 mm 2,7 kg LD440 kézi vevő tartóval (F ) 3 RC400x távirányító (F AN7) 3 1 x NiMH akkuegység (1 608 M00 1NA) 3 Töltőberendezés (1 608 M00 2NE) EU / UK hálózati kábellel 3 4 x 1,5 V LR6 (AA) 3 Szállítókoffer (1 608 M00 05M) 3 * csak elemtartóval (1 608 M00 05R) együtt

10 10 Forgólézerek 1 Forgólézerek LM800DPI Elektronikus önszintező forgólézer mérősugárral felfelé és lefelé vízszintesen és függőlegesen dönthető két tengely mentén Vízszintes és függőleges irányban 2 tengely mentén dönthető A legnagyobb pontosság A legnagyobb hatótávolság Masszív és vízálló Mérősugár Jól látható dióda Tengelybeállítás függőleges üzemben billentyűzettel és távirányítóval 90 fokos szintbeállás funkció függőleges üzemben Kereszttengely szintezés Manuális dőlés ± 10% billentyűzet segítségével Alkalmazási terület Szintezés Beltéri építési munkák Álmennyezetek kialakítása Szárazépítészeti falak építése Csempeburkolatok Derékszögek átvitele Szintbe hozás Lézerdióda Lézerosztály Hatósugár vevővel LM800DPI F NE 635 nm 2M 425 m (sugár) ± 0,05 mm/m vízszintes irányban Szintezési pontosság ± 0,1 mm/m, függőleges irányban Önszintezési tartomány ± 5 Por és fröccsenő víz elleni védelem IP 55 Forgási sebesség 150, 300, 600 ford/perc Áramellátás NiMH rúdakku Üzemidő, max. 15 óra Állványcsatlakozás 5/8" Hosszúság 159 mm Szélesség 162 mm Magasság 203 mm 2,5 kg LD400 kézi vevő tartóval (F ) 3 RC700 távirányító (F A00) 3 Lézerszemüveg (1 608 M00 7N5) 3 2 x mágneses céltábla (1 608 M00 8NB) 3 V-felfogatás (F CN2) 3 1 x NiMH akkuegység (1 608 M00 1N9) 3 Töltőberendezés (1 608 M00 2NE) EU / UK hálózati kábellel 3 2 x 1,5 V LR6 (AA) 3 1 x 9 V 6LR61 egység 3 Szállítókoffer (1 608 M00 05P) 3

11 Forgólézerek 11 LM800GR Elektronikus önszintező forgólézer vízszintesen dönthető két tengely mentén 1 Vízszintes irányban 2 tengely mentén dönthető A legnagyobb pontosság A legnagyobb hatótávolság Masszív és vízálló Jól látható dióda Kereszttengely szintezés Manuális dőlés ± 10% billentyűzet segítségével Forgólézerek Alkalmazási terület Minden magas- és mélyépítési munka Teraszépítés Felhajtó aszfaltozása Falazás Magassági vonal meghatározása Talajegyengetés Kert- és parképítés LM800GR F NG Lézerdióda 650 nm Lézerosztály 2M Hatósugár vevővel 425 m (sugár) Szintezési pontosság Vízszintes irányban ± 0,05 mm/m Önszintezési tartomány ± 5 Por és fröccsenő víz elleni védelem IP 55 Forgási sebesség 600 ford/perc Áramellátás NiMH rúdakku Üzemidő, max. 15 óra Állványcsatlakozás 5/8" Hosszúság 159 mm Szélesség 162 mm Magasság 203 mm 2,5 kg LD400 kézi vevő tartóval (F ) 3 RC700 távirányító (F A00) 3 1 x NiMH akkuegység (1 608 M00 1N9) 3 Töltőberendezés (1 608 M00 2NE) EU / UK hálózati kábellel 3 2 x 1,5 V LR6 (AA) 3 1 x 9 V 6LR61 egység 3 Szállítókoffer (1 608 M00 05N) 3

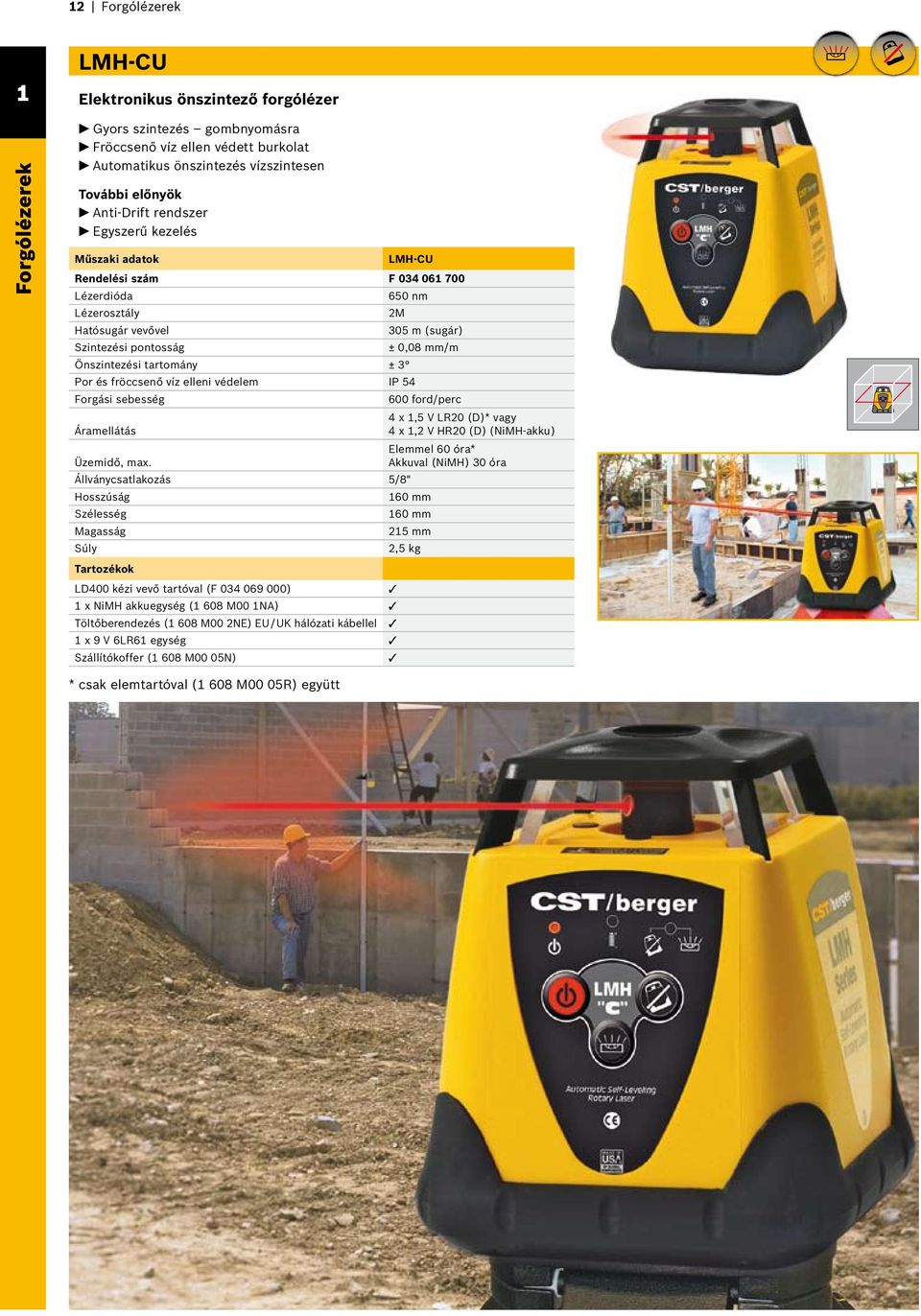

12 12 Forgólézerek 1 Forgólézerek LMH-CU Elektronikus önszintező forgólézer Gyors szintezés gombnyomásra Fröccsenő víz ellen védett burkolat Automatikus önszintezés vízszintesen Anti-Drift rendszer Egyszerű kezelés LMH-CU F Lézerdióda Lézerosztály Hatósugár vevővel Szintezési pontosság 650 nm Önszintezési tartomány ± 3 Por és fröccsenő víz elleni védelem IP 54 Forgási sebesség 2M 305 m (sugár) ± 0,08 mm/m 600 ford/perc 4 x 1,5 V LR20 (D)* vagy Áramellátás 4 x 1,2 V HR20 (D) (NiMH-akku) Elemmel 60 óra* Üzemidő, max. Akkuval (NiMH) 30 óra Állványcsatlakozás 5/8" Hosszúság 160 mm Szélesség 160 mm Magasság 215 mm 2,5 kg LD400 kézi vevő tartóval (F ) 3 1 x NiMH akkuegység (1 608 M00 1NA) 3 Töltőberendezés (1 608 M00 2NE) EU / UK hálózati kábellel 3 1 x 9 V 6LR61 egység 3 Szállítókoffer (1 608 M00 05N) 3 * csak elemtartóval (1 608 M00 05R) együtt

13 LD440 Forgólézerek 13 LD400 Masszív és pontos univerzális kézi vevő 1 Univerzális tartó, négyszög, kör és ovális keresztmetszetű mérőlécekhez vagy hasonlókhoz Kijelző elöl és hátul Három érzékenységi fokozat 7 kijelző-csatorna Áttekinthető billentyűzet ki- és bekapcsológombbal Érzékenységi és hangerő-szabályozó gomb Ütés ellen védő gumibevonat és fröccsenő víz elleni védőbevonat Automatikus kikapcsolás 5-8 perc után Iránymemória (annak az oldalnak a kijelzése, amelyen a lézerfény a lézervételi tartományt elhagyta) Kézi vevők Alkalmazási terület Forgólézerekkel együtt LD400 F Hatótávolság, vevő 425 m Áramellátás 1 x 9 V 6LR61 egység Por és fröccsenő víz elleni védelem IP 55 A vételi tartomány pontossága 0,75 / 1,5 / 3,0 mm Hosszúság 25 mm Szélesség 76 mm Magasság 169 mm 275 g Tartó (F BN7) 3 1 x 9 V 6LR61 egység 3 LD440 Professzionális univerzális kézi vevő forgólézerekhez minden alkalmazáshoz Hétfokozatú magasságkijelző: az LD440 helyzetének kijelzése a lézerszinthez képest Iránymemória (annak az oldalnak a kijelzése, amelyen a lézerfény a lézervételi tartományt elhagyta) Elektronikus szűrő (közvetlen napsugárzás és elektromágneses sugárzás ellen) Háromfokozatú hangszóró három különböző hangjelzéssel Ütésvédő gumibevonat Automatikus kikapcsolás 5-8 perc után Alkalmazási terület Forgólézerekkel együtt LD440 F Hatótávolság, vevő 425 m Áramellátás 2 x 1,5 V LR6 (AA) Por és fröccsenő víz elleni védelem IP 67 A vételi tartomány pontossága 0,75 / 1,5 / 3,0 mm Hosszúság 30 mm Szélesség 78 mm Magasság 154 mm 0,25 kg Tartó (F BN8) 3 2 x 1,5 V LR6 (AA) 3

14 14 Forgólézerek 1 Kézi vevők LD440G Professzionális univerzális kézi vevő zöld sugarú lézerekhez Hétfokozatú magasságkijelző: az LD440G helyzetének kijelzése a lézerszinthez képest Iránymemória (annak az oldalnak a kijelzése, amelyen a lézerfény a lézervételi tartományt elhagyta) Elektronikus szűrő (közvetlen napsugárzás és elektromágneses sugárzás ellen) Háromfokozatú hangszóró három különböző hangjelzéssel Ütésvédő gumibevonat Automatikus kikapcsolás 5-8 perc után Alkalmazási terület Zöld sugarú forgólézerekkel együtt LD440G F N1 Hatótávolság, vevő 425 m Áramellátás 2 x 1,5 V LR6 (AA) Por és fröccsenő víz elleni védelem IP 67 A vételi tartomány pontossága 0,75 / 1,5 / 3,0 mm Hosszúság 30 mm Szélesség 78 mm Magasság 154 mm 0,25 kg Tartó (F BN8) 3 2 x 1,5 V LR6 (AA) 3 LD500 Elektronikus gépre szerelhető vevő forgólézerekhez Erős mágnesek markolókhoz vagy hasonló gépekhez történő rögzítéshez 13 cm hosszú vevőmező 240 nagy vevőszög Beállítható pontosság a munka igényeihez történő illesztés érdekében Stabil Lexan burkolat: gyakorlatias, durva építkezési felhasználáshoz Alkalmazási terület Építőipari munkák Építési helyszín kimérése Munkagödrök Lejtős talajok Minden forgólézeres alkalmazás LD500 F N0 Hatótávolság, vevő 200 m Áramellátás 2 x 1,5 V LR6 (AA) Por és fröccsenő víz elleni védelem IP 54 A vételi tartomány pontossága 5 / 10 / 25 mm Hosszúság 170 mm Szélesség 110 mm Magasság 40 mm 0,8 kg Tartó (F BN9) 3 2 x 1,5 V LR6 (AA) 3

15 Forgólézerek 15 LD90 Lézervevő beltéri és kültéri használatra 1 Stabil mágnesek mennyezeti használathoz Jól látható kék LED középjelzésként Masszív ház gumibevonattal, víz és por elleni védelem Alkalmazási terület Forgólézerekkel együtt Hatótávolság, vevő Áramellátás A vételi tartomány pontossága Hosszúság Szélesség Magasság Tartó 3 1 x 9 V 6LR61 egység 3 LD90 F N0 150 m 1 x 9 V 6LR61 egység 0,05 / 0,1 mm 132 mm 57 mm 30 mm 0,2 kg Kézi vevők és tartozékok forgólézerekhez Távirányítók RC400X Távirányító Hatótávolság 30 m. Megfelelő a következőhöz: ALGR RC400X F AN7 RC700 Távirányító Hatótávolság 30 m. Forgási sebesség beállítása. Függőleges sík beállítása. Megfelelő a következőkhöz: ALH, ALHV, ALHVG, LM800 RC700 F A00

16 16 Forgólézerek 1 forgólézerekhez Falitartók VMOUNT Falitartó födémhez és falakhoz történő rögzítéshez Töltőberendezések, akkuk és elemtartók Lézerek rögzítéséhez beltéri építési munkáknál, 5/8"-os menet, szorítóval rögzíthető a födémhez vagy tartószerkezetekhez. Megfelelő a következőkhöz: forgó-, vonal- és pontlézerek 5/8"-os állványfelfogási mérettel VMOUNT F CN2 57-CHNMEU Univerzális töltőberendezés forgólézerekhez Megfelelő a következőhöz: AL-sorozat, LM CHNMEU M00 2NE 57-NMB700 Akku (nikkel-fémhidrid) 4 x 1,2 V HR20 (D) A forgólézerekhez. Megfelelő a következőkhöz: AL-sorozat, LMH-sorozat 57-NMB M00 1NA 57-NMB1000 Akku (nikkel-fémhidrid) 1 x 7,2 V (2600 mah) A forgólézerekhez. Megfelelő a következőhöz: LM NMB M00 1N9 Elemtartó Tartó alkáli elemekhez Forgólézerekhez történő használathoz. Megfelelő a következőkhöz: AL-sorozat, LMH-sorozat Elemtartó M00 05R Lézerszemüvegek és céltáblák GLASSES Lézerszemüveg A piros lézersugár jobb láthatósága érdekében világos fényviszonyok és nagy távolságok esetén. Megfelelő a következőhöz: minden piros sugarú lézerhez GLASSES M00 7N5 GLASSES-G Lézerszemüveg A zöld lézersugár jobb láthatósága érdekében világos fényviszonyok és nagy távolságok esetén. Megfelelő a következőkhöz: minden zöld sugarú lézer GLASSES-G M00 7N6

17 Forgólézerek 17 Lézerszemüvegek és céltáblák TARGET Céltábla piros sugarú lézerekhez Céltábla lézeres belső munkálatokhoz. Mágnestartóval a tartószerkezethez rögzítéshez. Centiméter és hüvelyk osztással. Megfelelő a következőkhöz: piros sugarú lézerek TARGET M00 8NB TARGET-G Céltábla zöld sugarú lézerekhez Céltábla lézeres belső munkálatokhoz. Mágnestartóval a tartószerkezethez rögzítéshez. Centiméter és hüvelyk osztással. Megfelelő a következőkhöz: zöld sugarú lézerek TARGET-G M00 8NC 1 forgólézerekhez Tartók kézi vevők számára RB400 Tartó kézi vevők számára Megfelelő a következőkhöz: LD400, LLD20 RB400 F BN7 RB440 Tartó kézi vevők számára Megfelelő a következőkhöz: LD440, LD440G, XLD2 RB440 F BN8 RB500 Tartó kézi vevők számára Megfelelő a következőhöz: LD500 RB500 F BN9 Billentőlapok 58-LGA Billentőlap 0-90 közötti szögkijelzéssel A lézer beállítható a kívánt dőlésre. ± 10 perces kijelzés. 5/8"-11-es menet. Megfelelő a következőkhöz: ALH, ALHV, ALHVG, ALGRD, LM800DPI, LM800GR, LMH-CU 58-LGA F N1

18 Csatornaépítő lézer 18 Csatornaépítő lézer 2

19 Csatornaépítő lézer 19 LMPL20 Masszív, önszintező csatornaépítő lézer a legmagasabb szintű követelményekhez építkezéseknél 2 Nagy hatótávolságú távirányítóval és nagy méretű kijelzővel Billentyűzettel és távirányítóval vízszintes irányban két tengely mentén dönthető ± 10%-kal Maximális pontosság, kiemelkedő hatótávolság Elektronikus önszintezés Masszív és vízálló LED-es függőleges referencia Kereszttengely szintezés Alkalmazási terület Akna- és csatornaépítés Lézerdióda Lézerosztály LMPL20 F N nm ± 10 másodperc 25 C-on (± 1 másodperc / 1 C hőmérsékletváltozásnál) Pontosság Hatósugár 200 m Lejtési tartomány -15% és +40% között Keresztirányú beállítás ± 15% Por és fröccsenő víz elleni védelem IP 57 Áramellátás NiMH akkuegység / 4 x D-elem Üzemidő, max. 40 óra / 60 óra Hosszúság 400 mm Szélesség 160 mm Magasság 160 mm 4,8 kg RC20 távirányító (F PN1) 3 Céltábla készlet (1 608 M00 8NE) 3 12 V-os PLPC20 kábel (1 608 M00 3N4) 3 Lábkészlet* 3 1 x NiMH akkuegység (1 608 M00 1NK) 3 Töltőberendezés EU / UK hálózati kábelkészlettel 3 Szállítókoffer 3 3R * A lábak hossza: 200 mm-es csőátmérő: 36,9 mm 250 mm-es csőátmérő: 62,3 mm 300 mm-es csőátmérő: 87,5 mm Csatornaépítő lézer és tartozékok RC20 Távirányító az LMPL20 csatornaépítő lézerhez Masszív, vízálló ház Kiemelkedő hatótávolság A kétirányú rádiós összeköttetés jelen idejű adatátvitelt biztosít a távirányító és a csatornaépítő lézer között Alkalmazási terület Dőlésellenőrzés Keresztirányú tengely ellenőrzése Menüfunkciók Elemkijelző Készenléti és használati üzemmód Csatornaépítő lézer biztosítás (manipuláció ellen védett) Impulzus üzemmód RC20 F PN1 Hatótávolság, távirányító 200 m-ig Áramellátás 3 x 1,5 V LR03 (AAA) 0,2 kg 3 x 1,5 V LR03 (AAA) 3

20 20 Csatornaépítő lézer 2 a csatornaépítő lézerhez 59-PLMHT Aknarögzítő a csatornaépítő lézerhez a csatornaépítő lézerhez Megfelelő a következőhöz: LMPL20 59-PLMHT 59-PLTRIVET 59-NMH20 Akkuegység NiMH. 4,8 volt. Megfelelő a következőhöz: LMPL20 59-NMH20 F GN0 Állványos tartó platformként kiképezve a csatornaépítő lézer számára az aknában Egyszerűen a csatornához illeszthető beállítható magasság. Megfelelő a következőhöz: LMPL20 59-PLTRIVET F EN M00 1NK 59-PLBP20 Elem egység 4 mono-cella (alkáli-mangán). Megfelelő a következőhöz: LMPL20 59-PLBP M00 1ND 59-PLPC20 Hálózati kábel 12 volt. Megfelelő a következőhöz: LMPL20 59-PLPC M00 3N4 59-TARGET TARGET-S és TARGET-L céltáblatartóból álló céltábla készlet A TARGET-S (11,5 x 7 cm) és TARGET-L (24,5 x 7 cm) céltáblák felülről betolhatók a tartó vezetősínébe és egy rögzítőcsavar segítségével reteszelhetők. Megfelelő a következőhöz: LMPL20 59-TARGET M00 8NE 59-TARGET-S Kis méretű céltábla (11,5 x 7 cm) Megfelelő a következőhöz: LMPL20 59-TARGET-S M00 8NG 59-TARGET-L Nagy méretű céltábla (24,5 x 7 cm) Megfelelő a következőhöz: LMPL20 59-TARGET-L M00 8NF

21 Vonallézerek 21 3 Vonallézerek

22 22 Vonallézerek 3 Vonallézerek GIZLT-3 Önszintező vonallézer beltéri és kültéri használatra Vízszintes szintezősugár, 2 függőleges függővonal 90 -os szögben Nagy hatótávolság az LLD20 kézi vevővel használva Kézi üzemmód dőléshez Lézerkereszt Kiegészítő 90 -os vonal GIZLT-3 F Lézerdióda Lézerosztály Hatósugár Hatósugár vevővel Szintezési pontosság 635 nm 2M 10 m 30 m Önszintezési tartomány ± 4 Por és fröccsenő víz elleni védelem IP 54 Áramellátás Üzemidő, max. Állványcsatlakozás 5/8" Hosszúság Szélesség Magasság Falitartó-közdarab 3 Lézerszemüveg 3 3 x 1,5 V LR6 (AA) 3 Textiltáska 3 ± 0,4 mm/m 3 x 1,5 V LR6 (AA) óra 80 mm 80 mm 160 mm 0,7 kg ILMXL Kis méretű, kézhezálló keresztvonalas szintezőlézer Lézerkereszt Vízszintes szintezővonal Függőleges függővonal Kézi üzemmód dőléshez bőséges választéka Alkalmazási terület Padló- és falicsempék lerakása Szekrények és polcok, állványok beépítése ILMXL F Lézerdióda 635 nm Lézerosztály 2M Hatósugár 15 m Szintezési pontosság ± 0,4 mm/m Önszintezési tartomány ± 4 Áramellátás 3 x 1,5 V LR6 (AA) Üzemidő, max. 20 óra Állványcsatlakozás 1/4" x 20 Hosszúság 95 mm Szélesség 70 mm Magasság 90 mm 0,4 kg Mágneses miniállvány (F LN3) 3 3 x 1,5 V LR6 (AA) 3 Textiltáska 3

23 Vonallézerek 23 ILMXT Keresztvonalas szintezőlézerek beltéri és kültéri használatra 3 Lézerkereszt Egyszerű kezelés és nagyfokú pontosság Az LLD20 kézi vevővel max. 30m hatótávolság A kézi vevővel kedvezőtlen fényviszonyok között is dolgozhat Vízszintes szintezősugár Függőleges függővonal Kézi üzemmód dőléshez bőséges választéka Vonallézerek Alkalmazási terület Beltéri építési munkák Átalakítási munkák Falak és csővezetékek beépítése Mennyezeti konstrukciók Padló- és falicsempék lerakása Szekrények, polcok és állványok felállítása Kültéri szintezés Teraszok Burkolások ILMXT ILMXTE F F N2 Lézerdióda 635 nm 635 nm Lézerosztály 2M 2M Hatósugár 15 m 15 m Hatósugár vevővel 30 m 30 m Szintezési pontosság ± 0,3 mm/m ± 0,3 mm/m Önszintezési tartomány ± 5 ± 5 Por és fröccsenő víz elleni védelem IP 55 IP 55 Áramellátás 3 x 1,5 V LR6 (AA) 3 x 1,5 V LR6 (AA) Üzemidő, max. 25 óra 25 óra Állványcsatlakozás 1,4" x 20 1,4" x 20 Hosszúság 100 mm 100 mm Szélesség 65 mm 65 mm Magasság 110 mm 110 mm 0,9 kg 0,9 kg Mágneses miniállvány (F LN3) 3 3 Kézi LLD20 vevő tartóval 3 3 x 1,5 V LR6 (AA) x 9 V 6LR61 egység 3 Szállítókoffer 3 3

24 24 Vonallézerek 3 Vonallézerek ILMXTG Keresztvonalas szintezőlézer zöld sugárral, professzionális belső munkálatokhoz Kitűnően látható a zöld lézersugárnak köszönhetően Önszintező Lézerkereszt Vízszintes szintezősugár és függőleges függővonal Kézi üzemmód dőléshez Alkalmazási terület Szárazépítészeti falak készítése Beltéri építési munkák Átalakítási munkák Falak és csővezetékek beépítése Mennyezeti konstrukciók Padló- és falicsempék lerakása Szekrények, polcok és állványok felállítása ILMXTG F N1 Lézerdióda 532 nm-es zöld Lézerosztály 2M Hatósugár 30 m Szintezési pontosság ± 0,3 mm/m Önszintezési tartomány ± 5 Por és fröccsenő víz elleni védelem IP 55 Áramellátás 3 x 1,5 V LR6 (AA) Üzemidő, max óra Állványcsatlakozás 1,4" x 20 Hosszúság 100 mm Szélesség 65 mm Magasság 110 mm 0,9 kg Mágneses miniállvány (F LN3) 3 Töltőberendezés 3 3 x NiMH akku 3 Szállítókoffer 3

25 Vonallézerek 25 XLP34 Nagy teljesítményű vonallézerek beltéri és kültéri használatra 3 Önszintező 1 vízszintes szintezősugár, valamint 2 függőleges lézervonal 90 -os szögben Függőleges mérősugár lefelé, függőleges pont felfelé Mérősugár lefelé minden üzemmódban külön hozzákapcsolható / bekapcsolható Kültéri alkalmazási terület Betonzsaluzások és -keretek szintezése, valamint beigazítás 90 -os szögben Teraszok és belső udvarok Kert- és parképítés Kőművesmunkák Vonallézerek Beltéri alkalmazási terület Padló- és falicsempék Belsőépítészet 90 -os szögekkel Szekrények és polcok Vezetékek és csövek Beltéri építési munkák Pontok átvitele XLP34 XLP34PKG F F N1 Lézerdióda 635 nm 635 nm Lézerosztály 2M 2M Hatósugár 30 m 30 m Hatósugár vevővel 55 m 55 m Szintezési pontosság 0,2 mm/m 0,2 mm/m Önszintezési tartomány ± 3 ± 3 Por és fröccsenő víz elleni védelem IP 54 IP 54 Áramellátás 3 x 1,5 V LR6 (AA) 3 x 1,5 V LR6 (AA) Állványcsatlakozás 1/4" x 20 1/4" x 20 Hosszúság 130 mm 130 mm Szélesség 110 mm 110 mm Magasság 110 mm 110 mm 0,7 kg 0,7 kg Mágneses miniállvány (F LN3) 3 3 XLD2 kézi vevő (F BN1) 3 B-felfogatás 3 2 x mágneses céltábla (1 608 M00 8NB) 3 3 Lézerszemüveg (1 608 M00 7N5) x 1,5 V LR6 (AA) 3 5 x 1,5 V LR6 (AA) 3 Szállítókoffer 3 3

26 26 Vonallézerek 3 Vonallézerek LM2 Csempelézer 90 -os szög vetítése a padlóra és a falra Függőleges lézervonalak vetítése A függőleges vonalak beállítása szintezőlábakkal és hozzá tartozó csőlibellákkal Nagyon egyszerű kezelhetőség Alkalmazás Padló- és falicsempék lerakása Burkolások Szárazépítészeti falak beépítése LM2 F Lézerdióda 635 nm Lézerosztály 2M Hatósugár 30 m Szintezési pontosság ± 0,3 mm/m Önszintezési tartomány kézi Por és fröccsenő víz elleni védelem IP 55 Áramellátás 3 x 1,5 V LR6 (AA) Üzemidő, max. 30 óra Hosszúság 250 mm Szélesség 140 mm Magasság 55 mm 0,5 kg 2 x mágneses céltábla (1 608 M00 8NB) 3 3 x 1,5 V LR6 (AA) 3 Textiltáska 3

27 Vonallézerek 27 LLD20 Kézi vevő vonallézerekhez 3 Hétfokozatú magasságkijelző: az LLD20 helyzetének kijelzése a lézerszinthez képest Iránymemória (annak az oldalnak a kijelzése, amelyen a lézerfény a lézervételi tartományt elhagyta) Elektronikus szűrő közvetlen napsugárzás és elektromágneses sugárzás ellen Kétoldali LCD-kijelző a funkciók teljes áttekinthetőségével és grafikus kijelzővel: működés ellenőrzése, telepek töltöttségének ellenőrzése, pontosság beállítása, hangerő Ütés ellen védő gumibevonat és fröccsenő víz elleni védőbevonat Automatikus kikapcsolás 5-8 perc után Kézi vevők Alkalmazási terület Impulzus funkcióval rendelkező vonallézerekkel együtt LLD20 F Hatótávolság, vevő 30 m Áramellátás 1 x 9 V 6LR61 egység Por és fröccsenő víz elleni védelem IP 55 Szintezési pontosság ± 1,3 / ± 2,5 mm Hosszúság 25 mm Szélesség 76 mm Magasság 169 mm 0,3 kg Tartó 3 1 x 9 V 6LR61 egység 3 Táska 3 XLD2 Professzionális kézi vevő vonallézerekhez Hétfokozatú magasságkijelző: az XLD2 helyzetének kijelzése a lézerszinthez képest Iránymemória (annak az oldalnak a kijelzése, amelyen a lézerfény a lézervételi tartományt elhagyta) Elektronikus szűrő közvetlen napsugárzás és elektromágneses sugárzás ellen Áttekinthető billentyűzet ki- és bekapcsológombbal Ütésvédő gumibevonat Automatikus kikapcsolás 5-8 perc után Alkalmazási terület Impulzus funkcióval rendelkező vonallézerekkel együtt XLD2 F BN1 Hatótávolság, vevő 55 m Áramellátás 2 x 1,5 V LR6 (AA) Por és fröccsenő víz elleni védelem IP 67 Szintezési pontosság ± 1,3 / ± 2,5 mm Hosszúság 25 mm Szélesség 76 mm Magasság 152 mm 0,3 kg Tartó (F BN8) 3 2 x 1,5 V LR6 (AA) 3

28 28 Vonallézerek 3 vonallézerekhez BMOUNT Tartó zsinórszerkezetekhez vonallézerekhez Megfelelő a következőhöz: XLP34 BMOUNT F N0

29 Pontlézerek 29 4 Pontlézerek

30 30 Pontlézerek 4 MP3 Önszintező 3-pontos lézer mágneses univerzális tartóval Nagyfokú pontosság, jól látható lézer-referenciapontok Pontlézerek Alkalmazási terület 90 -os szögek beigazítása Pontok átvitele Szintező munkák MP3 F N0 Lézerdióda 650 nm Lézerosztály 2M Hatósugár 30 m Szintezési pontosság ± 0,2 mm/m Por és fröccsenő víz elleni védelem IP 54 Áramellátás 3 x 1,5 V LR6 (AA) Üzemidő, max. 40 óra Állványcsatlakozás 1/4" Hosszúság 107 mm Szélesség 64 mm Magasság 115 mm 0,5 kg Univerzális tartó 1/4"-os és 5/8"-os csatlakozással 3 Céltábla 3 Tartószíj 3 3 x 1,5 V LR6 (AA) 3 Táska 3 XP5 Önszintező 5-pontos lézer mágneses univerzális tartóval Nagyfokú pontosság, jól látható lézer-referenciapontok Ütés ellen védő gumibevonat és fröccsenő víz elleni védőbevonat Alkalmazási terület Ideális derékszögű, függőleges és szintező munkákhoz Pontok átvitele Szintező munkák XP5 F Lézerdióda 635 nm Lézerosztály 2M Hatósugár 30 m Szintezési pontosság ± 0,3 mm/m Por és fröccsenő víz elleni védelem IP 54 Áramellátás 3 x 1,5 V LR6 (AA) Üzemidő, max. 24 óra Állványcsatlakozás 1/4" Hosszúság 98 mm Szélesség 68 mm Magasság 104 mm 0,4 kg Univerzális tartó 1/4"-os és 5/8"-os csatlakozással 3 Céltábla 3 Tartószíj 3 3 x 1,5 V LR6 (AA) 3 Táska 3 Szállítókoffer 3

31 Mérőállomások 31 5 Mérőállomások

32 32 Mérőállomások 5 Mérőállomások CST302R/305R Felhasználóbarát, nagy teljesítményű elektronikus mérőállomás kiváló minőségű optikával 2 másodperces (CST302R), ill. 5 másodperces (CST305R) pontosság Előre telepített, nagy teljesítőképességű szoftver Nagy méretű, kétoldali kijelző pontos belső memória Akár 300 m hatósugár prizma nélkül és 5000 m hatósugár tripla prizmával Adatfeltöltés és adatátvitel RS-232 USB-csatlakozóval vagy SD-kártyával A menü nyelvei: angol, német, francia, spanyol, portugál Alkalmazási terület Földmérés Építőipar Térképészet GIS Energiaellátó vállalatok Környezetmérnöki munkák Geomarking CST302R CST305R F N0 F N0 Nagyítás 30x 30x Felbontási képesség 4,0" 4,0" Látómező 1 30' 1 30' Minimális céltávolság 1,3 m 1,3 m Távolságmérés 1 prizmával 3000 m-ig 3000 m-ig Szögpontosság 2" 5" Por és fröccsenő víz elleni védelem IP 55 IP 55 Hatósugár 300 m prizma nélkül 5 km tripla prizmával 300 m prizma nélkül 5 km tripla prizmával Belső memória pont pont Állványcsatlakozás 5/8"-11 5/8"-11 9,1 kg (kofferrel) 9,1 kg (kofferrel) Szoftver 3 3 Szerszámkészlet 3 3 Eső elleni védelem 3 3 Függőón x NiMH akku 3 3 Töltőberendezés (1 608 M00 2NE) EU / UK hálózati kábellel 3 3 Kábel (1 608 M00 3N1) 3 3 Szállítókoffer 3 3

33 Mérőállomások 33 mérőállomásokhoz 56-CHCTS Töltőberendezés az elektronikus mérőállomáshoz 5 Megfelelő a következőkhöz: CST302R, CST305R 56-CHCTS 56-NMH300 Akkuegység az elektronikus mérőállomáshoz Megfelelő a következőkhöz: CST302R, CST305R 56-NMH CST9PIN Adatátviteli kábel az elektronikus mérőállomáshoz M00 2N M00 1NJ mérőállomásokhoz Megfelelő a következőkhöz: CST302R, CST305R 56-CST9PIN M00 3N1

34 34 Mérőállomások 5 mérőállomásokhoz mérőállomásokhoz O, Y Prizma fém tartóval és céltáblával 0/-30 mm-es eltolás. Csiszolás pontossága 2,5 másodperc (62,5 mm). Optima-sorozat. Teljesen kompatibilis a vezető gyártókkal. Rögzítőcsavar a dőlés beállításához. Bajonett adapter 5/8"-11-es belső menettel. Fém tartó és céltábla. Megfelelő a következőkhöz: CST302R, CST305R O (narancssárga) F NG Y (sárga) F N V-O Prizma fém tartóval és céltáblával (narancssárga) Value Line 0/-30 mm-es eltolás. Csiszolás pontossága < 5 másodperc (62,5 mm). Optima-sorozat. Teljesen kompatibilis a vezető gyártókkal. Rögzítőcsavar a dőlés beállításához. Bajonett adapter 5/8"-11-es belső menettel. Fém tartó és céltábla. Megfelelő a következőkhöz: CST302R, CST305R V-O (narancssárga) F NE O, Y Fém tartó és céltábla Megfelelő a következőkhöz: O, Y prizmák O (narancssárga) Y (sárga) F NL F NJ M-O, M-Y Prizma műanyag céltáblával 0/-30 mm-es eltolás. Csiszolás pontossága 2,5 másodperc (62,5 mm). Időtálló, masszív alumínium tartó. Teljesen kompatibilis a vezető gyártókkal. Akár 350 -ban dönthető tartó. Bajonett adapter 5/8"-11-es belső menettel. Megfelelő a következőkhöz: CST302R, CST305R M-O (narancssárga) F N M-Y (sárga) F N M-O Fém tartó és céltábla* * prizma nélkül Időtálló, masszív alumínium tartó. Műanyag céltábla. Teljesen kompatibilis a vezető gyártókkal. Akár 350 -ban dönthető tartó. Bajonett adapter 5/8"-11-es belső menettel. Megfelelő a következőkhöz: O, Y prizmák M-O (narancssárga) F N O, Y Prizma 0/-30 mm-es eltolás. Csiszolás pontossága 2,5 másodperc (62,5 mm). Teljesen kompatibilis a vezető gyártókkal. Megfelelő a következőkhöz: O, Y, M-O O (narancssárga) F NG Y (sárga) F NE

35 Mérőállomások 35 mérőállomásokhoz V-O Prizma házban (narancssárga) Value Line O Három részes prizma fém tartóval és céltáblával 0/-30 mm-es eltolás. Csiszolás pontossága < 5 másodperc (62,5 mm). Teljesen kompatibilis a vezető gyártókkal. Megfelelő a következőkhöz: O, Y, M-O V-O (narancssárga) F NS 0/-30 mm-es eltolás. Csiszolás pontossága 2,5 másodperc (62,5 mm). Három hermetikus bevonatú prizma. Bajonett adapter 5/8"-11-es belső menettel. Megfelelő a következőkhöz: CST302R, CST305R O (narancssárga) F N mérőállomásokhoz Prizma fém tartóval és céltáblával -34 mm-es eltolás. Leica nyomógombos befogórendszerrel. Rendkívül precíz, vörösréz bevonatú prizma. A billenőzáras prizmák kompatibilisek a Leica - / Wild-befogásokkal és -prizmákkal. GPH1-prizma és tartó (központra szimmetrikus pont a prizmatartó álló tengelyében). Megfelelő a következőkhöz: CST302R, CST305R F NA Prizma tartóval -34 mm-es eltolás. Csiszolás pontossága 2,5 másodperc (62,5 mm). GPH1-kompatibilis, billenőzárral. Nagy szilárdságú műanyagból, vörösréz bevonattal. Központra szimmetrikus pont a prizmatartó álló tengelyében (látható prizma középpont). Megfelelő a következőkhöz: CST302R, CST305R F N Prizma -34 mm-es eltolás. Csiszolás pontossága 2,5 másodperc (62,5 mm). GPH1-kompatibilis, billenőzárral. Nagy szilárdságú műanyagból, vörösréz bevonattal. Központra szimmetrikus pont a prizmatartó álló tengelyében (látható prizma középpont). Megfelelő a következőhöz: prizmatartó F NB Prizmatartó Nagy szilárdságú műanyagból. Megfelelő a következőhöz: prizma F NC

36 36 Mérőállomások 5 mérőállomásokhoz mérőállomásokhoz Reflexiós céltábla -34 mm-es eltolás. Ideális kis távolságok esetén (200 m-ig), pl. alagútépítésnél konvergenciamérések esetén. Kompatibilis a Wild-rögzítőtüskével. Megfelelő a következőkhöz: CST302R, CST305R F N M Univerzális miniprizma, fém tartóval és tartozékokkal 0/-30 mm-es eltolás. 25,4 mm átmérő, bevonattal. 5/8"-11-es menet. Rendkívül precíz, 2 másodperc pontosságú csiszolással. Oldalsó elhelyezésű szelencés libella. Megfelelő a következőkhöz: CST302R, CST305R M-C (neonzöld) F N M-R (piros) F N R Miniprizmás letűző készlet Precíz 25,4 mm-es miniprizma 0/-30 mm-es eltolással. M6 menetes csatlakozással fent és lent. Precíziós prizmarúd. Szállítás hordtáskával, 2 csúccsal, valamint négy 30 cm-es hosszabbítóval (2 x ezüst és 2 x pirosra eloxált) a különböző körülményekhez igazításhoz. Billenőtengely magassága csúccsal = 100 mm. Megfelelő a következőkhöz: CST302R, CST305R R F BN M Miniprizma fém tartóval és céltáblával Táskával és zsinórkitűző csúccsal. -34 mm-es eltolás. Oldalsó elhelyezésű szelencés libella. Megfelelő a következőkhöz: CST302R, CST305R M F CN1

37 Teodolitok 37 6 Teodolitok

38 38 Teodolitok 6 Teodolitok és tartozékok DGT Nagy teljesítőképességű digitális teodolit 2 másodperces (DGT2), ill. 5 másodperces (DGT10) pontosság Egyszerű és precíz szögmérés Nagy méretű, kétoldali kijelző bőséges választéka Alkalmazási terület Mindenféle szögmérésre alkalmas építkezéseknél DGT10 DGT2 F N0 F N1 Szögpontosság 5" 2" Nagyítás 30x 30x Felbontási képesség 2,5" 2,5" Látómező 1 30' 1 30' Minimális céltávolság 1,3 m 1,3 m Körosztás 360 /400 gon 360 /400 gon Állványcsatlakozás 5/8"-11 5/8"-11 Por és fröccsenő víz elleni védelem IP 54 IP 54 4,5 kg 4,5 kg Árnyékoló 3 3 Eső elleni védelem 3 3 Szerszámkészlet 3 3 Szárítókendő 3 3 Függőón 3 3 Elemek 3 3 Szállítókoffer 3 3 teodolitokhoz DTEP Meredek látószögű lencse Megfelelő a következőkhöz: DGT10, DGT2 DTEP M00 7N4

39 Szintezőkészülékek 39 7 Szintezőkészülékek

40 40 Szintezőkészülékek PAL-sorozat 7 Optikai szintezőkészülék 22-szeres, ill. 26-szoros nagyítással Szintezőkészülékek Tartós, gumibevonatú fémház Nagy fényerejű objektív Mágneses csillapítású kompenzátor Pentaprizmás szelencés libella Kétoldali végtelenített paránycsavar csúszókuplunggal Nagy fókuszáló gomb Célkollimátor Osztókör: 360 fok / 400 gon Kompenzátor-zár (szállítási biztosítás) Alkalmazási terület Teraszok Kert- és parképítés Házépítés Alapozás Útépítés Földkitermelés PAL22D PAL22G PAL26D PAL26G F N4 F N7 F NE F NH Mértékegység Fok Gon Fok Gon Nagyítás 22x 22x 26x 26x Hatósugár 76 m 76 m 99 m 99 m Szintezési pontosság 0,1 mm/m 0,1 mm/m 0,05 mm/m 0,05 mm/m Szögpontosság 1 1 gon 1 1 gon A kompenzátor pontosságának beállítása ± 0,8" ± 0,8" ± 0,5" ± 0,5" Objektív nyílás 36 mm 36 mm 40 mm 40 mm Hosszúság 220 mm 220 mm 220 mm 220 mm Szélesség 70 mm 70 mm 70 mm 70 mm Magasság 150 mm 150 mm 150 mm 150 mm 1,9 kg 1,9 kg 1,9 kg 1,9 kg Lencsevédő Függőón Imbuszkulcs Beszabályozó tüske Koffer (1 608 M00 05S)

41 Szintezőkészülékek 41 SAL20N és SAL24N Optikai szintezőkészülék 20-szoros, ill. 24-szeres nagyítással 7 Tartós, gumibevonatú fémház Nagy fényerejű objektív Mágneses csillapítású kompenzátor Pentaprizmás szelencés libella Kétoldali végtelenített paránycsavar csúszókuplunggal Nagy fókuszáló gomb Célkollimátor Osztókör: 360 fok / 400 gon Kompenzátor-zár (szállítási biztosítás) Alkalmazási terület Teraszok Kert- és parképítés Házépítés Alapozás Útépítés Földkitermelés Szintezőkészülékek SAL20ND SAL20NG SAL24ND SAL24NG F N7 F N8 F F Mértékegység Fok Gon Fok Gon Nagyítás 20x 20x 24x 24x Hatósugár 61 m-ig 61 m-ig 91 m-ig 91 m-ig Szintezési pontosság 0,1 mm/m 0,1 mm/m 0,05 mm/m 0,05 mm/m Szögpontosság 1 1 gon 1 1 gon A kompenzátor pontosságának beállítása ± 0,8" ± 0,8" ± 0,8" ± 0,8" Objektív nyílás 36 mm 36 mm 36 mm 36 mm Hosszúság 220 mm 220 mm 220 mm 220 mm Szélesség 70 mm 70 mm 70 mm 70 mm Magasság 150 mm 150 mm 150 mm 150 mm 1,9 kg 1,9 kg 1,9 kg 1,9 kg Lencsevédő Függőón Imbuszkulcs Beszabályozó tüske Koffer (1 608 M00 05S)

42 42 Szintezőkészülékek 7 Szintezőkészülékek SAL28N és SAL32N Optikai szintezőkészülék 28-szoros, ill. 32-szeres nagyítással Tartós, gumibevonatú fémház Nagy fényerejű objektív Mágneses csillapítású kompenzátor Pentaprizmás szelencés libella Kétoldali végtelenített paránycsavar csúszókuplunggal Nagy fókuszáló gomb Célkollimátor Osztókör: 360 fok / 400 gon Kompenzátor-zár (szállítási biztosítás) Alkalmazási terület Teraszok Kert- és parképítés Házépítés Alapozás Útépítés Földkitermelés SAL28ND SAL28NG SAL32ND SAL32NG F A17 F A19 F F Mértékegység Fok Gon Fok Gon Nagyítás 28x 28x 32x 32x Hatósugár 107 m-ig 107 m-ig 122 m-ig 122 m-ig Szintezési pontosság 0,05 mm/m 0,05 mm/m 0,05 mm/m 0,05 mm/m Szögpontosság 1 1 gon 1 1 gon A kompenzátor pontosságának beállítása ± 0,5" ± 0,5" ± 0,3" ± 0,3" Objektív nyílás 40 mm 40 mm 40 mm 40 mm Hosszúság 220 mm 220 mm 220 mm 220 mm Szélesség 70 mm 70 mm 70 mm 70 mm Magasság 150 mm 150 mm 150 mm 150 mm 1,9 kg 1,9 kg 1,9 kg 1,9 kg Lencsevédő Függőón Imbuszkulcs Beszabályozó tüske Koffer (1 608 M00 05S)

43 Mérőkerekek 43 8 Mérőkerekek

44 44 Mérőkerekek M Univerzális mérőkerék a legmagasabb igényekhez az építőiparban és az energiaellátó vállalatoknál Mérőkerekek Nagyfokú stabilitás és hosszú élettartam 6-számjegyű számláló, egyszerűen leolvasható és ütésálló Egyszerű visszaállítás gombnyomásra Alkalmazás Építőipar Energiaellátó vállalatok Földmérés M F N3 Kerékátmérő (kerület) 31,83 cm (1 m) Max. mérési érték m Kitámasztó 3 Fék 3 Fogantyú Összecsukható Anyag Acél M Univerzális mérőkerék a legmagasabb igényekhez földmérésnél Stabil teli kerék a terepen történő használathoz 6-számjegyű számláló, egyszerűen leolvasható és ütésálló Egyszerű visszaállítás gombnyomásra Alkalmazás Földmérés Építőipar Energiaellátó vállalatok M F NG Kerékátmérő (kerület) 31,83 cm (1 m) Max. mérési érték m Kitámasztó 3 Fék 3 Fogantyú Összecsukható Anyag Acél

45 Mérőkerekek 45 RT312 Könnyű, kézreálló mérőkerék 8 Ergonomikus pisztolyfogantyú Egyénileg beállítható magasság Egyszerű visszaállítás gombnyomásra Alkalmazás Építőipar Energiaellátó vállalatok Földmérés Mérőkerekek RT312 F R01 Kerékátmérő (kerület) 31,83 cm (1 m) Max. mérési érték m Kitámasztó 3 Fogantyú Teleszkópos fogantyú Anyag Alumínium RT412D Digitális mérőkerék beépített kijelzővel és átmeneti tárolással Megvilágított kijelző az adatok könnyebb leolvasásához Szüneteltetési funkció a mérésmegszakításhoz és a kombinált mérésekhez Gyors tárolás és akár 4 mérési érték lehívása Alkalmazás Építőipar Energiaellátó vállalatok Földmérés RT412D F R02 Kerékátmérő (kerület) 31,83 cm (1 m) Max. mérési érték m Kitámasztó 3 Áramellátás 2 x 1,5 V LR03 (AAA) Fogantyú Teleszkópos fogantyú Anyag Alumínium

46 Mágneses keresőkészülékek 46 Mágneses keresőkészülékek 9

47 Mágneses keresőkészülékek 47 Magna-Trak 100 Rendkívül stabil, vízálló mágneses és tolórudas keresőkészülék 9 A mérési eredmények optikai és akusztikus kijelzése Beállítható érzékenység és hangerő Rendkívül könnyű és ergonomikus Vízálló a házig, a ház fröccsenő víz ellen védett Stabil és könnyű alumíniumcső tartós keménygumi csúccsal Alkalmazási terület Ferromágneses tárgyak helymeghatározásához kültéren Föld, útburkolat, hó és víz által elfedett tárgyak, mint pl. csapok, jelzőmágnesek, aknafedelek, tolórudak, mérőjelzések, csövek, vízmérők stb. helymeghatározásához Mágneses keresőkészülékek Magna-Trak 100 F N0 Hosszúság 102 cm Keresési mélység (tárgymérettől függ) 4,6 m Áramellátás 6 x 1,5 V LR6 (AA) Üzemidő, max. 100 óra 1,3 kg Magna-Trak Elemek 3 Hordtáska 3 Magna-Trak 102 Rendkívül stabil, vízálló mágneses és tolórudas keresőkészülék Törlési funkció más mágneses tárgyak nem kívánatos befolyásának elnyomásához A mérési eredmények optikai és akusztikus kijelzése Beállítható érzékenység és hangerő Rendkívül könnyű és ergonomikus Vízálló a házig, a ház fröccsenő víz ellen védett Stabil és könnyű alumíniumcső tartós keménygumi csúccsal Villamos kábelek kijelzése Alkalmazási terület Ferromágneses tárgyak helymeghatározásához kültéren Föld, útburkolat, hó és víz által elfedett tárgyak, mint pl. csapok, jelzőmágnesek, aknafedelek, tolórudak, mérőjelzések, csövek, vízmérők stb. helymeghatározásához Magna-Trak 102 F N0 Hosszúság 102 cm Keresési mélység (tárgymérettől függ) 4,6 m Áramellátás 6 x 1,5 V LR6 (AA) Üzemidő, max. 100 óra 1,3 kg Magna-Trak Elemek 3 Hordtáska 3

48 48 Mágneses keresőkészülékek 9 Magna-Trak 200 Rendkívül stabil, vízálló mágneses és tolórudas keresőkészülék Mágneses keresőkészülékek Új formatervezés, egyszerű kezelés, nagyobb kijelző Beállítható érzékenység és hangerő Rendkívül könnyű és ergonomikus Vízálló a házig, a ház fröccsenő víz ellen védett Stabil és könnyű alumíniumcső tartós keménygumi csúccsal Villamos kábelek kijelzése Alkalmazási terület Ferromágneses tárgyak helymeghatározásához kültéren Föld, útburkolat, hó és víz által elfedett tárgyak, mint pl. csapok, jelzőmágnesek, aknafedelek, tolórudak, mérőjelzések, csövek, vízmérők stb. helymeghatározásához Magna-Trak 200 F N0 Hosszúság 109 cm Keresési mélység (tárgymérettől függ) 4,6 m Áramellátás 6 x 1,5 V LR6 (AA) Üzemidő, max. 100 óra 1,3 kg Magna-Trak Elemek 3 Hordtáska 3 Magna-Trak 202 Rendkívül stabil, vízálló mágneses és tolórudas keresőkészülék Törlési funkció más mágneses tárgyak nem kívánatos befolyásának elnyomásához A mérési eredmények optikai és akusztikus kijelzése Beállítható érzékenység és hangerő Rendkívül könnyű és ergonomikus Vízálló a házig, a ház fröccsenő víz ellen védett Stabil és könnyű alumíniumcső tartós keménygumi csúccsal Villamos kábelek kijelzése Alkalmazási terület Ferromágneses tárgyak helymeghatározásához kültéren Föld, útburkolat, hó és víz által elfedett tárgyak, mint pl. csapok, jelzőmágnesek, aknafedelek, tolórudak, mérőjelzések, csövek, vízmérők stb. helymeghatározásához Magna-Trak 202 F N0 Hosszúság 109 cm Keresési mélység (tárgymérettől függ) 4,6 m Áramellátás 6 x 1,5 V LR6 (AA) Üzemidő, max. 100 óra 1,3 kg Magna-Trak Elemek 3 Hordtáska 3

49 Állványok Állványok

50 50 Állványok 10 Állványok ALQCI20-B Állvány Könnyű alumínium állvány gyorsrögzítővel Rendkívül stabil és masszív Fém csuklók és csúcsok Könnyű, de tartós vastag alumínium Hordszíjjal ALQCI20-B F Munkamagasság 97 cm cm Max. munkamagasság 160 cm Szállítási méret 97 cm 4,1 kg Állványmenet 5/8" ALQCI40-B Gömbfejes állvány Gyors beállítás a gömbfej segítségével Könnyű és stabil alumínium állvány gyorsrögzítővel Rendkívül stabil és masszív Fém csuklók és csúcsok Hordszíjjal ALQCI40-B F C Munkamagasság 97 cm cm Max. munkamagasság 160 cm Szállítási méret 97 cm 4,1 kg Állványmenet 5/8"

51 Állványok 51 ALQRI20-B Állvány 10 Közepesen nehéz alumínium állvány gyorsrögzítővel Rendkívül stabil és masszív Fém csuklók és csúcsok Könnyű, de tartós vastag alumínium Hordszíjjal Állványok ALQRI20-B F Munkamagasság 107 cm cm Max. munkamagasság 165 cm Szállítási méret 107 cm 5,5 kg Állványmenet 5/8" ALQRI10-ELAZ Tekerőkaros állvány Könnyű alumínium állvány gyorsrögzítővel Rendkívül stabil és masszív Fém csuklók és csúcsok Könnyű, de tartós vastag alumínium Hordszíjjal ALQRI10-ELAZ F N1 Munkamagasság 84 cm cm Max. munkamagasság, hosszabbítócsővel 139 cm Szállítási méret 84 cm 5,9 kg Állványmenet 5/8"

52 52 Állványok 10 Állványok ALQRI20-ELAZ Tekerőkaros állvány Könnyű alumínium állvány gyorsrögzítővel Rendkívül stabil és masszív Fém csuklók és csúcsok Könnyű, de tartós vastag alumínium Hordszíjjal ALQRI20-ELAZ F Munkamagasság 122 cm cm Max. munkamagasság, hosszabbítócsővel 295 cm Szállítási méret 122 cm 7,2 kg Állványmenet 5/8" ALELT20 Teleszkópos állvány Közepesen nehéz állvány gyorsrögzítővel Rendkívül stabil és masszív Fém csuklók és csúcsok Könnyű, de tartós vastag alumínium Hordszíjjal ALELT20 F GN0 Munkamagasság 105 cm cm Max. munkamagasság 183 cm Szállítási méret 105 cm 5,5 kg Állványmenet 5/8"

53 Állványok 53 MCTE-ELAZ20 Teherbíró tekerős állvány 10 4,60 m-es munkamagasság Tekerő a finombeállításhoz Masszív fém csuklók és csúcsok Különösen robusztus kidolgozás Állványok MCTE-ELAZ20 F K05 Munkamagasság 213 cm cm Max. munkamagasság 460 cm Szállítási méret 213 cm 19 kg Állványmenet 5/8" FGHD20 Nehéz, üvegszálból készült állvány gyorsrögzítővel Rendkívül stabil és masszív Fém csuklók és csúcsok Extra stabilitás a kettős merevítésű lábak által Hordszíjjal Változatlan méret váltakozó időjárási viszonyok és hőmérsékletek esetén FGHD20 F PN2 Munkamagasság 107 cm cm Max. munkamagasság 183 cm Szállítási méret 107 cm 7,2 kg Állványmenet 5/8"

54 54 Állványok 10 WDW20HV-ON Nehéz fa állvány csavaros rögzítéssel Állványok Rendkívül stabil és masszív Fém csuklók és csúcsok Extra stabilitás a kettős merevítésű kihúzható lábak által Hordszíjjal Változatlan méret váltakozó időjárási viszonyok és hőmérsékletek esetén WDW20HV-ON F V09 Munkamagasság 100 cm cm Max. munkamagasság 183 cm Szállítási méret 100 cm 7,2 kg Állványmenet 5/8" LP12-UM Egylábas rögzíthető állvány a padló gyors szintezéséhez és beigazításához a födémhez képest 3 szekciós teleszkóprúd, könnyen igazítható minden helyiség magasságához Mágneses tartó vízszintes és függőleges finombeállítással Felépítésének köszönhetően a legkisebb sarkokban és mélyedésekben is használható Gyorsrögzítős tartó Párnázott talp- és födémlemez LP12-UM F Munkamagasság 100 cm cm Max. munkamagasság 360 cm 2 kg LP12-UM Hordtáska 3

55 Állványok 55 Mini állvány 58-MINIT 10 Mini állvány mágnessel állványokhoz Megfelelő a következőkhöz: ILMXT, ILMXTG, ILMXL, GIZLT-3, MP3, XP5, XLP34 58-MINIT 60-BAG20 Hordtáska állványoknak 114 cm hosszúságig. 60-BAG20 60-TFG20 Összecsukható állványcsillag Alumínium, hosszúság: 70 cm. F LN M00 12V Állványok, tartozékok állványokhoz 60-TFG M00 AN2

56 Szintező- és lézer mérőlécek 56 Szintező- és lézer mérőlécek 11

57 Szintező- és lézer mérőlécek M, M, MII Teleszkópos szintezőléc Könnyű és tartós alumíniumötvözet Az egyes elemek biztosítógombjai strapabíró és kopásálló polikarbonátból készülnek Szintező beosztás az elülső oldalon, mérőbeosztás a hátoldalon Könnyen jár a kihúzáskor a szűk tűréshatároknak köszönhetően a profilok húzásánál Eloxált szegmensek időjárás- és kopásálló lakkal nyomtatva Felcsúsztatható szelencés libellával (06-850) 11 Szintezőlécek M M MII F N0 F F Mértékegység Metrikus Metrikus Metrikus Hosszúság 4 m 5 m 5 m Szekciók Anyag Alumínium Alumínium Alumínium M Teleszkópos szintezőléc Vízben történő felhasználásra alkalmas Korrózióálló, szigetelő üvegszál Szintező beosztás az elülső oldalon, mérőbeosztás a hátoldalon Könnyen jár a kihúzáskor a szűk tűréshatároknak köszönhetően a profilok húzásánál Eloxált szegmensek időjárás- és kopásálló lakkal nyomtatva M F EN4 Mértékegység Metrikus Hosszúság 7,6 m Szekciók 6 Anyag Üvegszálas
