A pontosság mércéje: Bosch méréstechnika. Mérés PLR 50 és PMB 300 L. Szintezés PCL 10, PCL 20, PLT 2 és PLL 5. Helymeghatározás PDO Multi és PDO 6.

Átírás

1 A pontosság mércéje: Bosch méréstechnika Mérés PLR 50 és PMB 300 L. Szintezés PCL 10, PCL 20, PLT 2 és PLL 5. Helymeghatározás PDO Multi és PDO 6.

2 1619GU3437 H Németországban nyomtatva A műszaki változtatások jogát fenntartjuk. A nyomdai hibákért felelősséget nem vállalunk. Robert Bosch Kft. Elektromos Kéziszerszám Üzletág H BUDAPEST Gyömrői út 120

3 Pontosabb nem is lehetne: Bosch PLR 50 lézeres távolságmérő A Bosch PLR 50 típusú lézeres távolságmérőjét a legmodernebb lézertechnológiával látták el. Ez garantálja a mérési eredmények lehető legnagyobb pontosságát és megbízhatóságát. Egy biztos: a lézernél pontosabban nem lehet mérni. Lézeres mérés a PLR 50 készülékkel Hajszálpontos mérés lézerrel. Mérési pontosság ± 2 mm (a távolságtól függetlenül). Összehasonlításul: ultrahangos mérés Kúp alakú mérés ultrahanggal. Mérési pontosság ± 50 mm 10 m-enként.

4 Hosszúság, felület és térfogat becslés helyett pontosan Határozza meg a célt, nyomja meg a mérés gombot, és olvassa le a pontos mérési eredményt. A Bosch PLR 50 lézeres távolságmérővel ilyen egyszerűen, hosszadalmas előkészületek nélkül határozhat meg távolságot, felületet vagy egy helyiség térfogatát. Különösen praktikus: A PLR 50 megtámasztására egyaránt használhatja annak elülső élét, a hátulsó élét vagy a vezetőcsapját. A lézerponttal és a célzó segédeszközzel legfeljebb 50 m-es távolságig hajszálpontosan célozhat. A megbízható eredményt azonnal leolvashatja a nagyméretű kijelzőről. Mérés 3

5 Egy lézercolstok, ami matekból is jó: Bosch PLR 50 Hosszúságmérés és összegzés, felület- és térfogatszámítás. Közvetett hosszúságmérés a Pitagorasz-tétel segítségével, ha a magasságmérés akadályokba ütközik, vagy visszaverő felület hiányában és mindez gombnyomásra, pofonegyszerűen! A PLR 50 igazán profi a kategóriájában. Nehezen hozzáférhető szögeknél és sarkoknál is lehetséges a pontos mérés. Ehhez elegendő, ha kinyitja a beépített ütközőcsapot. A PLR 50 kis vízmértékének segítségével kézből végzett mérésnél is pontosan vízszintes helyzetbe hozható. 4

6 PLR 50 a pontos mérés eszköze A műszer a mérőpontot lézerpont segítségével akár 50 m távolságig mutatja. A nagyméretű kijelzőről minden mérési eredmény könnyen leolvasható. A műszerrel az elülső vagy a hátulsó éltől, illetve a beépített ütközőcsaptól a nehezen hozzáférhető helyeken is lehet mérést végezni. A Softgrip lágyfogantyú csúszásmentes és jól illeszkedik a kézbe. A nagyobb távolságokra történő célzást beépített célzó segédeszköz könnyíti meg. A műszer kezelését magától értetődő szimbólumokkal jelzett funkciógombok teszik egyszerűvé, például felület- és térfogatszámításnál, vagy a Pitagorasz-tétel segítségével végzett, közvetett hosszúságmérésnél. PLR 50 Méretek (ma x szé x mé) Munkaterület Mérési pontosság Lézertípus Felület-, térfogatszámítás Összeadás, kivonás Folyamatos mérés Pitagorasz-funkció Tárolási funkció Elemek Kiváló minőségű védőtáska 104 x 58 x 36 mm 0,05 50 m ±2 mm 635 nm, 2. lézerosztály igen igen igen igen igen Új! Mérés 5

7 Mérés és jelölés egy szempillantás alatt: PMB 300 L digitális lézeres mérőszalag. Beállítás, mérés, jelölés. Mindez gyorsan, egyszerűen és külső segítség nélkül. Mert a Bosch PMB 300 L készülékben minden megtalálható beépítve és kézreállóan elhelyezve: mérőszalag, két libella, amelyek a precíziós lézerrel együtt lézeres vízmértékké egészülnek ki, és a jelölő funkció. A lézer és a digitális kijelző egy gombbal kezelhető. Ezáltal a multifunkcionális kombikészülék praktikus segítő mérés és szintezés közben főként, ha Ön egyedül dolgozik. 6

8 PMB 300 L multifunkcionális technika A digitális kijelzőről minden méret milliméter pontossággal leolvasható. A lézeres vízmérték megkönnyíti a pontos szintezést mind vízszintesen, mind pedig függőlegesen. A kivetített lézervonalnál a tárgyak pontosan szintbe állíthatók. A jelölőegység segítségével mérőpontok nagyon egyszerűen megjelölhetők. Mérés PMB 300 L Méretek (ma x szé x mé) Lézertípus Mérési pontosság Mérőszalag hosszúsága Digitális kijelző Elemek 133 x 52 x 80 mm 650 nm, 2. lézerosztály ± 1 mm/m 3 m igen 7

9 Derékszög bárhol, ahol csak szeretné: PCL 10 és PCL 20 keresztvonalas szintezőlézer

10 Minden pontosan a vonalon erre biztosan építhet. Csempét szeretne letenni, azonban nem biztos benne, hogy a munkát igazán pontosan tudja elvégezni? Szeretné, ha az új lámpát bonyolult mérések nélkül is pontosan az asztal középpontja fölött sikerülne elhelyezni? Régóta álmodik róla, hogy képekkel díszítse a lépcsőfeljáró melletti falat? Nos, ha így van, munkára fel! Szintezés A Bosch keresztvonalas szintezőlézer segítségével a nehéz helyzetekben is mindent pontosan szintbe állíthat. Méghozzá teljes biztonsággal. Hiszen az okos lézerkészülékek önszintezőek. Így a függőleges mindig függőleges marad, ahogy a vízszintes is mindig vízszintes marad a legutolsó szögig. A keresztvonalas szintezőlézerhez praktikus állványok állnak rendelkezésre, amelyek minden helyzetben garantálják, hogy a készülék stabilan álljon. 9

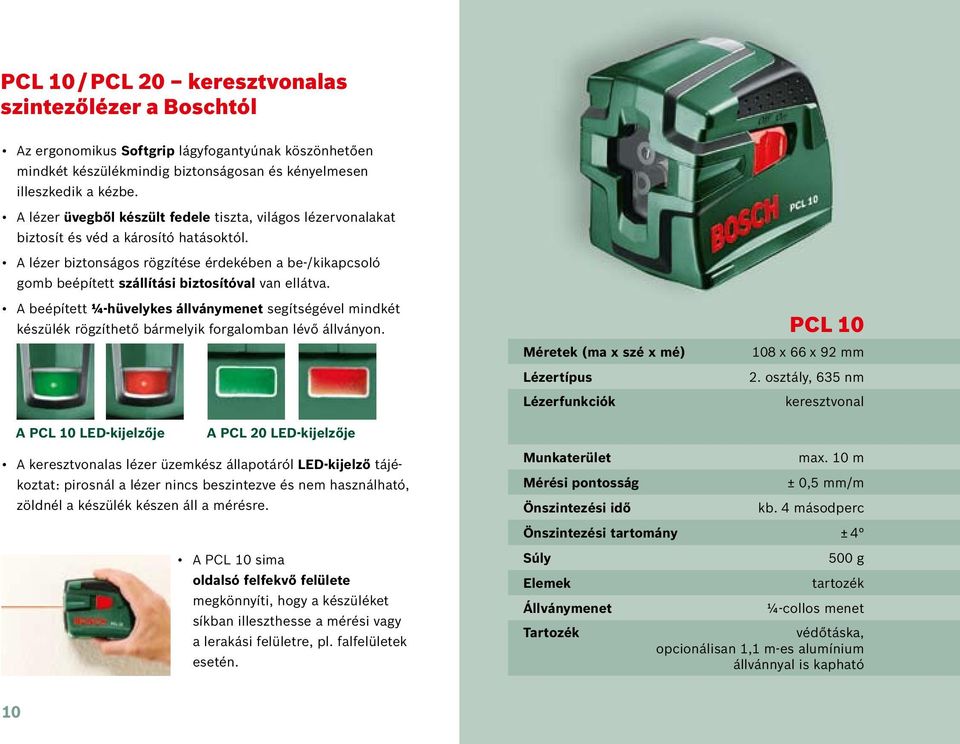

11 PCL 10 / PCL 20 keresztvonalas szintezőlézer a Boschtól Az ergonomikus Softgrip lágyfogantyúnak köszönhetően mindkét készülékmindig biztonságosan és kényelmesen illeszkedik a kézbe. A lézer üvegből készült fedele tiszta, világos lézervonalakat biztosít és véd a károsító hatásoktól. A lézer biztonságos rögzítése érdekében a be-/kikapcsoló gomb beépített szállítási biztosítóval van ellátva. A beépített ¼-hüvelykes állványmenet segítségével mindkét készülék rögzíthető bármelyik forgalomban lévő állványon. Méretek (ma x szé x mé) Lézertípus Lézerfunkciók PCL x 66 x 92 mm 2. osztály, 635 nm keresztvonal A PCL 10 LED-kijelzője A PCL 20 LED-kijelzője A keresztvonalas lézer üzemkész állapotáról LED-kijelző tájékoztat: pirosnál a lézer nincs beszintezve és nem használható, zöldnél a készülék készen áll a mérésre. A PCL 10 sima oldalsó felfekvő felülete megkönnyíti, hogy a készüléket síkban illeszthesse a mérési vagy a lerakási felületre, pl. falfelületek esetén. Munkaterület Mérési pontosság Önszintezési idő max. 10 m ± 0,5 mm/m kb. 4 másodperc Önszintezési tartomány ± 4 Súly Elemek Állványmenet Tartozék 500 g ¼-collos menet védőtáska, opcionálisan 1,1 m-es alumínium állvánnyal is kapható 10

12 PCL 20 még több célra használható PCL x 67 x 110 mm 2. osztály, 635 nm / 650 nm (vonal, pont) keresztvonalak 1 vízszintes + 1 függőleges vonal + szög + függővonal max. 10 m ± 0,5 mm/m kb. 4 másodperc ± g ¼-collos menet védőtáska és falitartó, opcionálisan 1,5 m-es alumínium állvánnyal is kapható PCL 20 módbeállításának használatával egyszerűen választhat a következő lézerfunkciók közül:keresztvonalas, egyedi vízszintes és függőleges. A kiegészítő 90 fokos szintbeállás funkció átviszi a pontot a padlóról a mennyezetre. Ez a funkció nagyon hasznos például mennyezeti lámpatestek szerelésekor. A gumiláb garantálja a készülék stabil helyzetét és a pontos mérési eredményeket. Módbeállítások szabadon választhat függőleges vonal keresztvonal Ötfunkciós mód-kijelző keresztvonal rögzítve vízszintes vonal függőleges pont Szintezés 11

13 Csempézés egyszerűen a PLT 2 csempelézerrel Mindegy, hogy padlót, vagy falat burkol, egyenesen vagy átlósan: a PLT 2 készülékkel hihetetlenül gyorsan, könnyen és pontosan dolgozhat. Két, pontosan 90 -os szöget bezáró, jól látható lézervonal segítségével csempéről csempére haladva a legnagyobb pontossággal burkolhat. A falitartó és három beépített vízmérték segítségével a PLT 2 függőlegesen, vízszintesen vagy átlósan egyaránt beállítható. A PLT 2 segítségével képek és polcok helyzetét is egyszerűen és gyorsan vonalhoz igazíthatja. 12

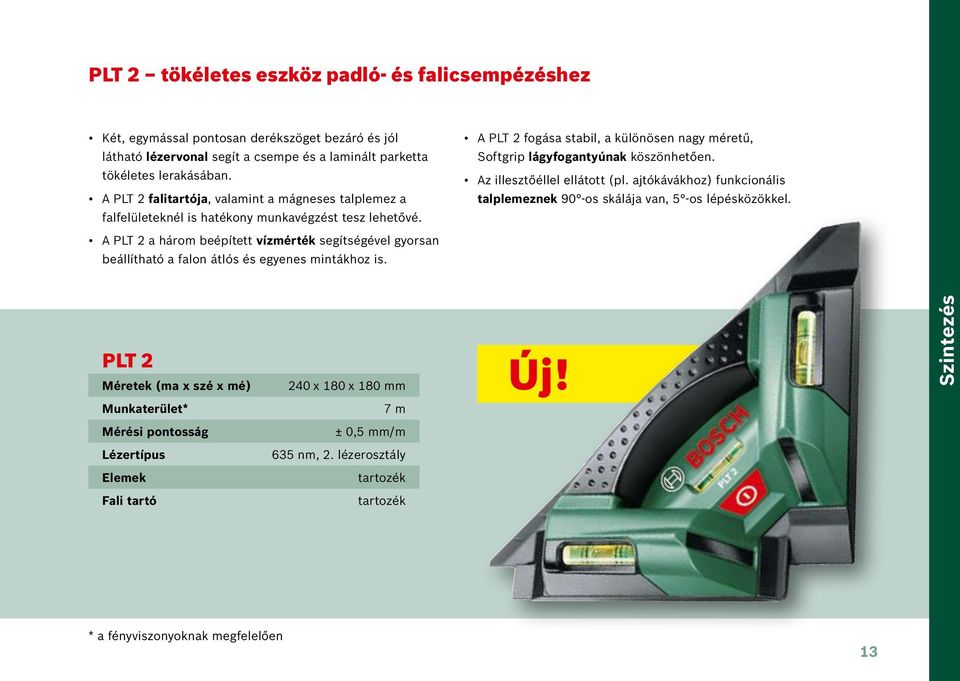

14 PLT 2 tökéletes eszköz padló- és falicsempézéshez Két, egymással pontosan derékszöget bezáró és jól látható lézervonal segít a csempe és a laminált parketta tökéletes lerakásában. A PLT 2 falitartója, valamint a mágneses talplemez a falfelületeknél is hatékony munkavégzést tesz lehetővé. A PLT 2 a három beépített vízmérték segítségével gyorsan beállítható a falon átlós és egyenes mintákhoz is. A PLT 2 fogása stabil, a különösen nagy méretű, Softgrip lágyfogantyúnak köszönhetően. Az illesztőéllel ellátott (pl. ajtókávákhoz) funkcionális talplemeznek 90 -os skálája van, 5 -os lépésközökkel. PLT 2 Méretek (ma x szé x mé) 240 x 180 x 180 mm Új! Szintezés Munkaterület* 7 m Mérési pontosság ± 0,5 mm/m Lézertípus 635 nm, 2. lézerosztály Elemek Fali tartó * a fényviszonyoknak megfelelően 13

15 Vízmérték, amely minden ingzsebbe belefér: PLL 5 lézertoll. Egyszerűen felejtse el a jó öreg vízmértéket, csak tegye be a Bosch PLL 5 lézertollát az ingzsebébe. Alig vastagabb, mint egy golyóstoll, hatótávolsága 5 méter, és a kezelése valóban praktikus. Csak kapcsolja be, majd igazítsa be a készüléket a beépített vízmértékkel és a lézertoll máris vetíti a hosszú, pontos lézervonalat, amelyhez igazodhat. A lézertollhoz tartozó falra szerelhető tartót ragasztószalaggal vagy szeggel bármilyen felületre rögzítheti. Praktikus: a mágneslapon elvégezheti a PLL 5 készülék finombeállítását a pontos pozícióra. 14

16 PLL 5 a kicsi, de pontos eszköz felszereltsége A beépített vízmértékeknek köszönhetően a lézer vízszintesen és függőlegesen is pontosan beigazítható. A PLL 5 készülék minimális méretű és alig vastagabb egy golyóstollnál. A mágneslapos falitartó finom és pontos helyzetbeállítást tesz lehetővé. A sík megtámasztó felület miatt a lézer beszintezése és beigazítása gyors. Ábra 1:1 PLL 5 Méretek (ma x szé x mé) Lézertípus Munkaterület Mérési pontosság Súly Vízmérték funkció Elemek Falitartó + 2 rögzítőcsap 140 x 30 x 20 mm 635 nm, 2. lézerosztály max. 5 m ± 1 mm/m 130 g beépítve Szintezés 15

17 Határozza meg a helyét annak, amit nem lát: PDO Multi és a PDO 6 készülék

18 Mindegy, hogy hol dolgozik: Óvatosságból a munka megkezdése előtt nézzen be a falba. A könnyen kezelhető Bosch PDO Multi és a PDO 6 digitális keresőműszerekkel megláthatja, mi áll az útjában: áram alatt lévő elektromos vezetékek, rézcsövek, valamint vas- és színesfémtartalmú fémekből készült tartógerendák és keretek. A PDO Multi még a fából készült alapszerkezetet is megtalálja. Mindezt a legnagyobb pontosság és mindenekelőtt jelentős biztonság mellett: a pirossal és zölddel megvilágított furatjelölésű LED megmutatja, hol és mikor fúrhat veszélytelenül, valamint egyszerűsíti a jelölést. Helymeghatározás 17

19 PDO Multi és PDO 6 Bosch keresőműszerek A piros/zöld fénygyűrű mindkét műszeren jelzi, hogy hol lehet veszélytelenül fúrni, és leegyszerűsíti a fúrás helyének kijelölését. Az automatikus kalibrálás mindkét készülék esetében bekapcsoláskor önműködően aktívvá válik, ezért azok azonnal használatra készek. A csúszásmentes Softgrip lágyfogantyú biztonságos és kényelmes kezelhetőséget biztosít. PDO 6 jellemző tulajdonságok A PDO 6 műszeren a kijelző oszlopdiagrammal tájékoztat a helymeghatározási képességről és jelzi az áram alatt lévő vezetékeket, valamint az akkumulátor töltöttségi állapotát. Az egy gombos kezelés hatására a PDO 6 bekapcsol és minden előzetes beállítás nélkül máris használható. PDO 6 készülék Méretek (ma x szé x mé) Helymeghatározás Maximális anyagmérési mélység Súly Elemek 140 x 85 x 35 mm fém, vörösréz, elektromos vezetékek fém 6 cm réz 5 cm elektromos vezetékek 3 cm 195 g 18

20 PDO Multi még több alkalmazás A PDO Multi műszeren a nagyméretű kijelző oszlopdiagrammal tájékoztat a helymeghatározási képességről, megkülönbözteti a vas- és nemvasfémeket, és jelzi az áram alatt lévő vezetékeket, valamint az akkumulátor töltöttségi állapotát. A PDO Multi zoom-üzemmódjában a tárgyak helyzete még pontosabban meghatározható. A PDO Multi funkciógombjával a fém-, ill. fameghatározó üzemmód nagyon könnyen átkapcsolható. A ceruzatartóban a ceruza jó helyen van és szükség esetén gyorsan rendelkezésre áll. PDO Multi készülék Méretek (ma x szé x mé) Helymeghatározás Maximális anyagmérési mélység Súly Kiváló minőségű védőtáska Elemek 205 x 85 x 34 mm fém, vörösréz, elektromos vezetékek, fa fém 8 cm réz 6 cm elektromos vezetékek 4 cm fa 2 3 cm 250 g Helymeghatározás 19
