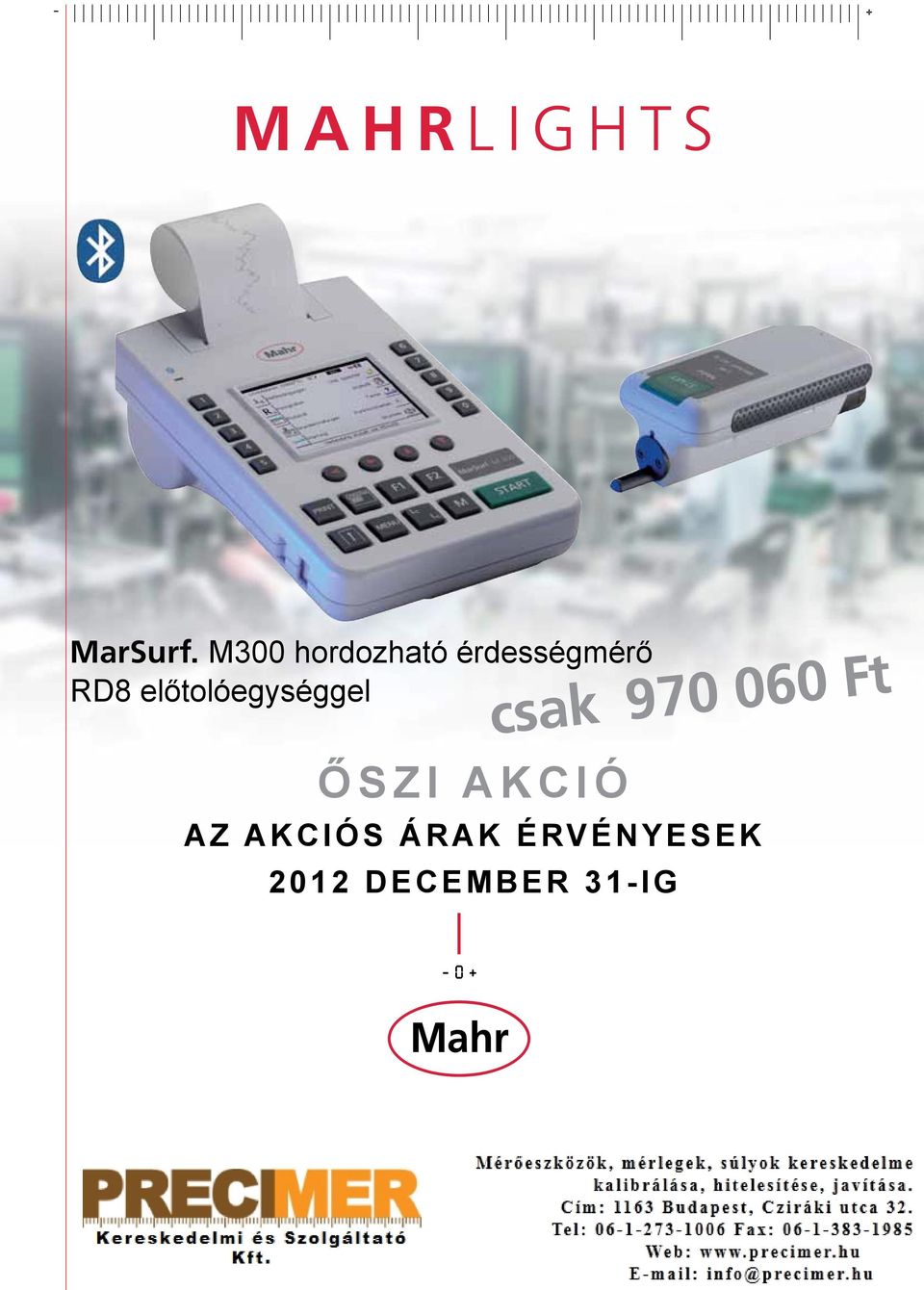

1 - + Mahrlights MarSurf. M300 hordozható érdességmérő RD8 előtolóegységgel Őszi akció csak Ft Az Ak érvényesek 2012 december 31-iG

2 - 2 MarCal. Digitális tolómérő 16 EWR Referencia rendszer, IP67 védelem marcal - A XXi.századi abszolút rendszer elég ha csak egyszer nulláz Valamennyi, az új REFERENCIA logóval ellátott tolómérőtípus rendelkezik az új referencia rendszerrel. Az új rendszer lényege, hogy a készüléken egyszer beállított nulla pontot a mérőeszköz elmenti, így a következő bekapcsoláskor már nem kell nullázni és a készülék azonnal kész az új feladatra. A szokványos mérőeszközöknél elenegedhetetlen nullázás teljesen feleslegessé válik. - rendszerrel 1 2 Bekapcsolás mérési eredmény IP67 DIN 862 innovációs díj a marcal 16 ewr-ért A minőség és az innováció csúcstelejesítményéért a Mahr 16 EWR kapta meg az idén ezt a díjat rend.sz Funkciók: ON/OFF, RESET (a kijelző nullázása), mm/inch, Reference és relatív üzemmód, AUTO ON/OFF A reference rendszer azonnal mérésre kész. Kiváló ellenállóság porral, hűtőfolyadékok vmt. kenőanyagokkal szemben: ip67 védelem marconnect adatkimenet, választható, OPTO RS232, vagy Digimatic port Egyedülálló 3 év elem élettartam 8,5 mm magas LCD kijelző Leppelt megvezető felület Webcode méréstartomány Osztásérték Mélységmérő Adatkimenet Rendelés szám mm (inch) mm / inch Digimatic Forint 16 ewr 150 (6 ) 0,01 / ewr 150 (6 ) 0,01 / ewr 150 (6 ) 0,01 / ewr 150 (6 ) 0,01 / ewr 200 (8 ) 0,01 / ewr 300 (12 ) 0,01 /

3 + 3 MarCal. Univerzális tolómérő készletben 16 EVW IP67 DIN 862 Digimatic rend.sz Eea Tapintók külső mérésre 16 Eei Tapintók belső mérésre Funkciók: ON/OFF, RESET (nullázás), mm/inch, Reference-Lock/Unlock, PRESET, DATA (adatkábellel összekapcsolva), Auto-ON/OFF Azonnali készenlét a reference-systemnek köszönhetően. Kiemelkedő ellenállóság porral, hűtő-, és kenőanyagokkal szemben: ip 67-ös védelem marconnect adatkimenet választható bemenettel:, OPTO RS232 vagy Digimatic Elemélettartam 3 év Erős kontrasztú, 8,5 mm magas LCD kijelző Lekerekített mérőfelületek belső méretek mérésére Webcode pár tapintóval, Mérőerőbeállítás, Beállító etalon, mélységmérő híd méréstartomány* Osztásérték Rendelés szám mm (inch) mm / inch Forint 16 ewv 200 (8 ) 0,01 / * Tapintó által módosított méréstartomány MarCal. Digitális tolómérő 16 ER Referencia rendszer Digimatic DIN rend.sz Webcode 2062 Funkciók: ON/OFF, RESET (a kijelző nullázása), mm/inch, Reference és relatív üzemmód, AUTO ON/OFF A reference rendszer azonnal mérésre kész. marconnect adatkimenet, választható, OPTO RS232, vagy Digimatic port Egyedülálló 3 év elem élettartam 8,5 mm magas LCD kijelző Edzett, rozsdamentes mérőfej és mérőléc méréstartomány Osztásérték Mélységmérő Rendelés szám mm (inch) mm / inch Forint 16 er 150 (6 ) 0,01 / er 150 (6 ) 0,01 / er 200 (8 ) 0,01 / er 300 (12 ) 0,01 /

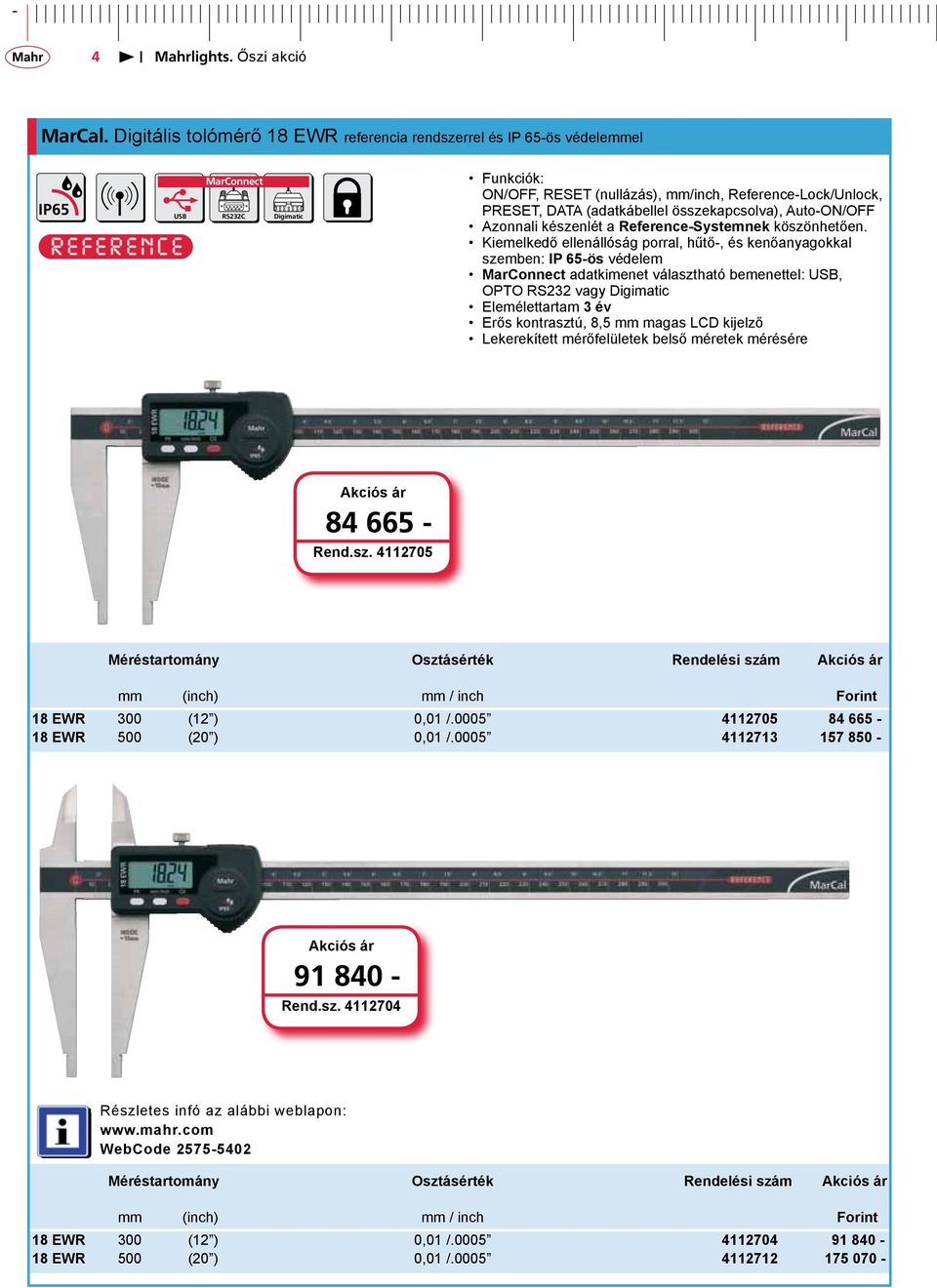

4 - 4 MarCal. Digitális tolómérő 18 EWR referencia rendszerrel és IP 65-ös védelemmel IP65 Digimatic Funkciók: ON/OFF, RESET (nullázás), mm/inch, Reference-Lock/Unlock, PRESET, DATA (adatkábellel összekapcsolva), Auto-ON/OFF Azonnali készenlét a reference-systemnek köszönhetően. Kiemelkedő ellenállóság porral, hűtő-, és kenőanyagokkal szemben: ip 65-ös védelem marconnect adatkimenet választható bemenettel:, OPTO RS232 vagy Digimatic Elemélettartam 3 év Erős kontrasztú, 8,5 mm magas LCD kijelző Lekerekített mérőfelületek belső méretek mérésére rend.sz méréstartomány Osztásérték Rendelési szám mm (inch) mm / inch Forint 18 ewr 300 (12 ) 0,01 / ewr 500 (20 ) 0,01 / rend.sz Webcode méréstartomány Osztásérték Rendelési szám mm (inch) mm / inch Forint 18 ewr 300 (12 ) 0,01 / ewr 500 (20 ) 0,01 /

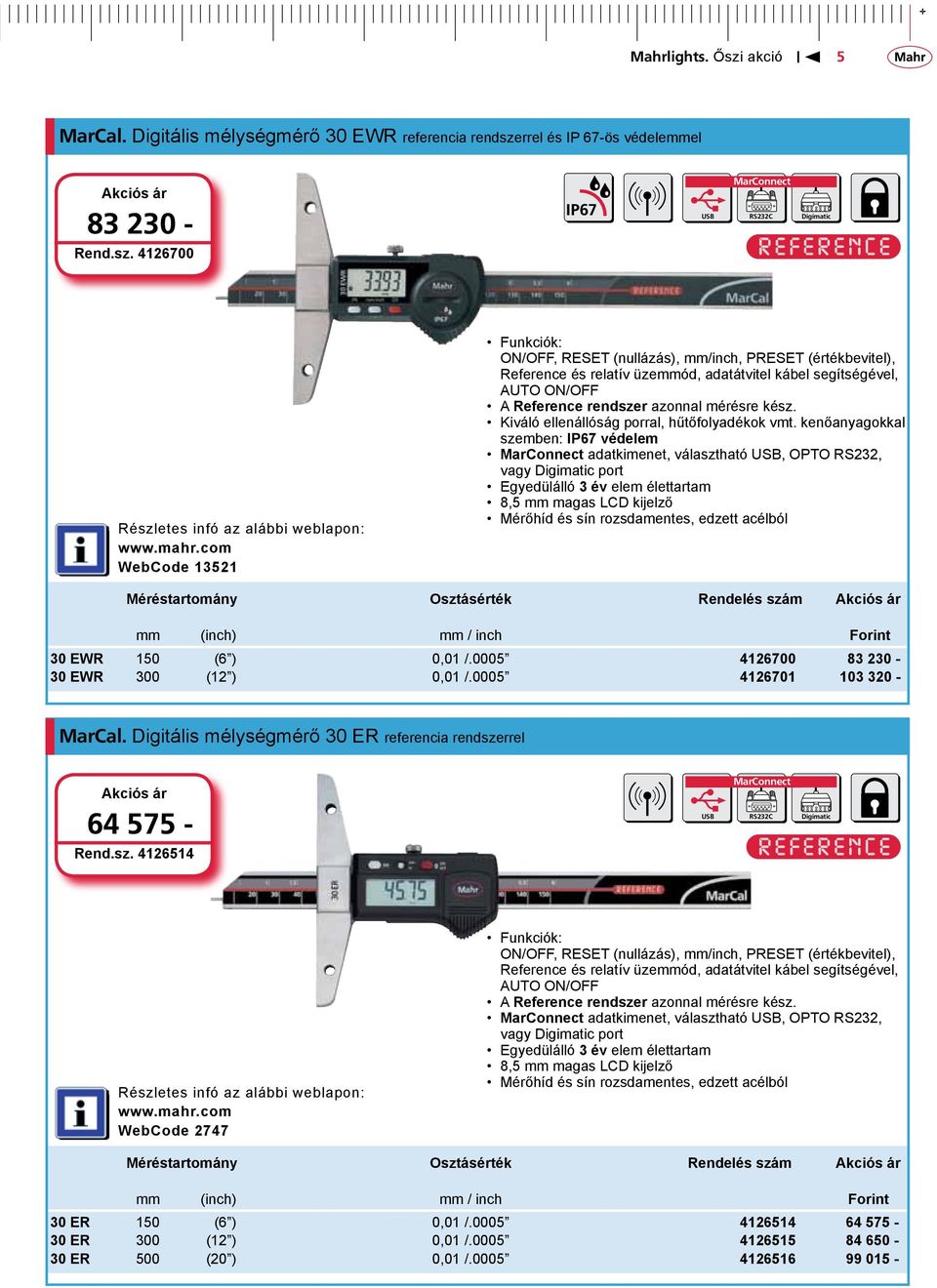

5 + 5 MarCal. Digitális mélységmérő 30 EWR referencia rendszerrel és IP 67-ös védelemmel IP67 Digimatic rend.sz Webcode Funkciók: ON/OFF, RESET (nullázás), mm/inch, PRESET (értékbevitel), Reference és relatív üzemmód, adatátvitel kábel segítségével, AUTO ON/OFF A reference rendszer azonnal mérésre kész. Kiváló ellenállóság porral, hűtőfolyadékok vmt. kenőanyagokkal szemben: ip67 védelem marconnect adatkimenet, választható, OPTO RS232, vagy Digimatic port Egyedülálló 3 év elem élettartam 8,5 mm magas LCD kijelző Mérőhíd és sín rozsdamentes, edzett acélból méréstartomány Osztásérték Rendelés szám mm (inch) mm / inch Forint 30 ewr 150 (6 ) 0,01 / ewr 300 (12 ) 0,01 / MarCal. Digitális mélységmérő 30 ER referencia rendszerrel Digimatic rend.sz Webcode 2747 Funkciók: ON/OFF, RESET (nullázás), mm/inch, PRESET (értékbevitel), Reference és relatív üzemmód, adatátvitel kábel segítségével, AUTO ON/OFF A reference rendszer azonnal mérésre kész. marconnect adatkimenet, választható, OPTO RS232, vagy Digimatic port Egyedülálló 3 év elem élettartam 8,5 mm magas LCD kijelző Mérőhíd és sín rozsdamentes, edzett acélból méréstartomány Osztásérték Rendelés szám mm (inch) mm / inch Forint 30 er 150 (6 ) 0,01 / er 300 (12 ) 0,01 / er 500 (20 ) 0,01 /

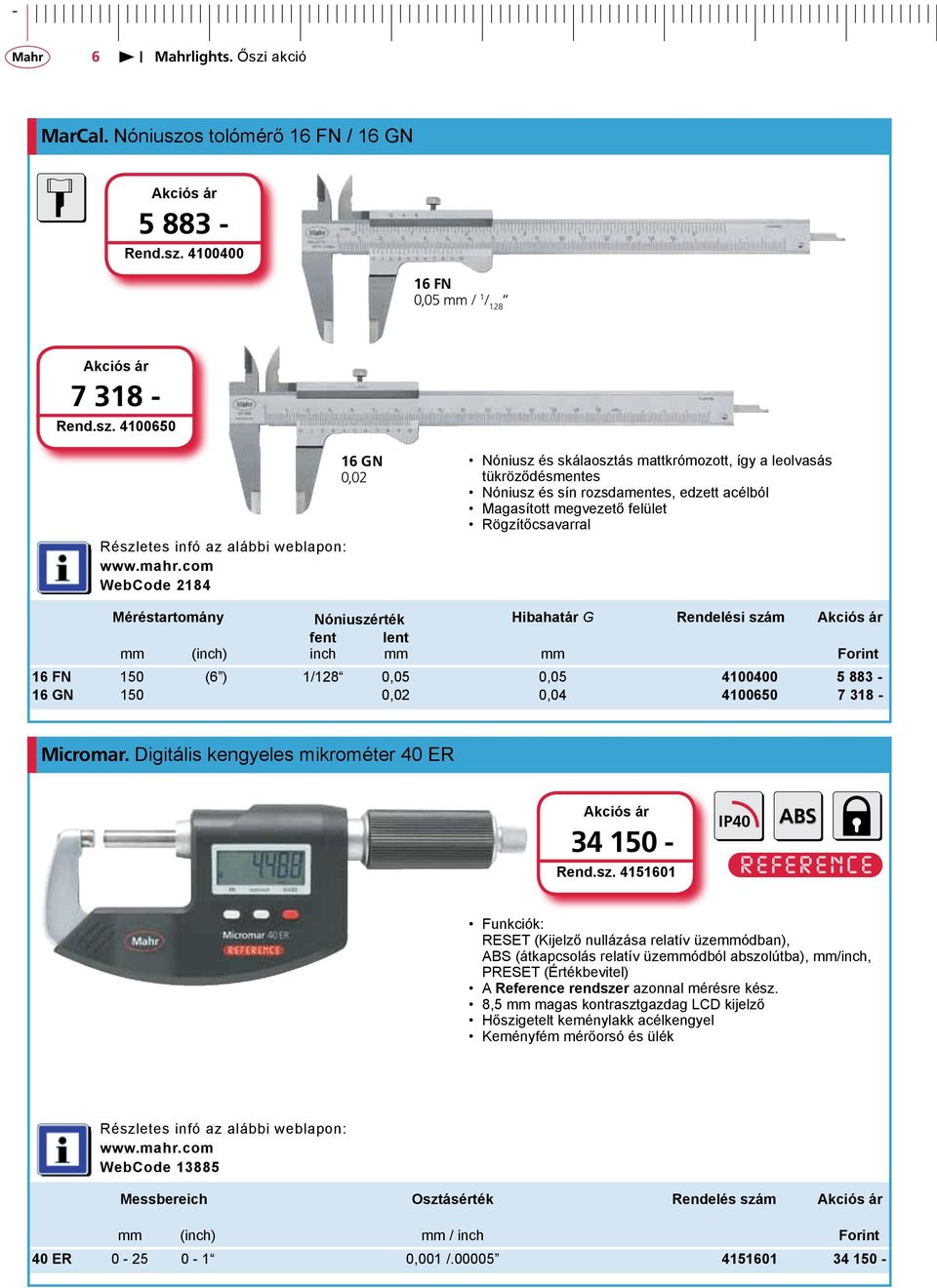

6 - 6 MarCal. Nóniuszos tolómérő 16 FN / 16 GN rend.sz FN 0,05 mm / 1 / rend.sz Webcode GN 0,02 Nóniusz és skálaosztás mattkrómozott, így a leolvasás tükröződésmentes Nóniusz és sín rozsdamentes, edzett acélból Magasított megvezető felület Rögzítőcsavarral méréstartomány nóniuszérték Hibahatár G Rendelési szám fent lent mm (inch) inch mm mm Forint 16 Fn 150 (6 ) 1/128 0,05 0, Gn 150 0,02 0, Micromar. Digitális kengyeles mikrométer 40 ER rend.sz IP40 ABS Funkciók: RESET (Kijelző nullázása relatív üzemmódban), ABS (átkapcsolás relatív üzemmódból abszolútba), mm/inch, PRESET (Értékbevitel) A reference rendszer azonnal mérésre kész. 8,5 mm magas kontrasztgazdag LCD kijelző Hőszigetelt keménylakk acélkengyel Keményfém mérőorsó és ülék Webcode messbereich Osztásérték Rendelés szám mm (inch) mm / inch Forint 40 er ,001 /

7 + 7 MarTest. Tapintókaros mérőórák, 800-as sorozat SHOCK PROOF Vízálló kijelző Antimágneses kivitel Mérőtengelyek drágakőben csapágyazva rend.sz rend.sz S 800 SG rend.sz rend.sz SGM 800 SL a MarTest-tapintókaros mérőórák konstrukciós jellemzői SHOCK PROOF O-Gyűrűvel szigetelt óralap mérőmű ütésvédett antimágneses kivitel 8 Nemeskőcsapággyal Automatikus illeszkedés a mérőirányhoz a hibamentes leolvasáshoz csapágyazott kettősemelő, csúszókuplungos túlterhelésvédelem mattkrómozott védőház Keményfémbetétes tapintó Webcode méréstartomány skála számlap Tapintó hossza Rendelés szám osztásérték átmérő mm mm mm mm Forint 800 s ± 0,4 0,01 27,5 14, sg ± 0,4 0, , sgm ± 0,1 0, , sl ± 0,25 0,01 27,5 41,

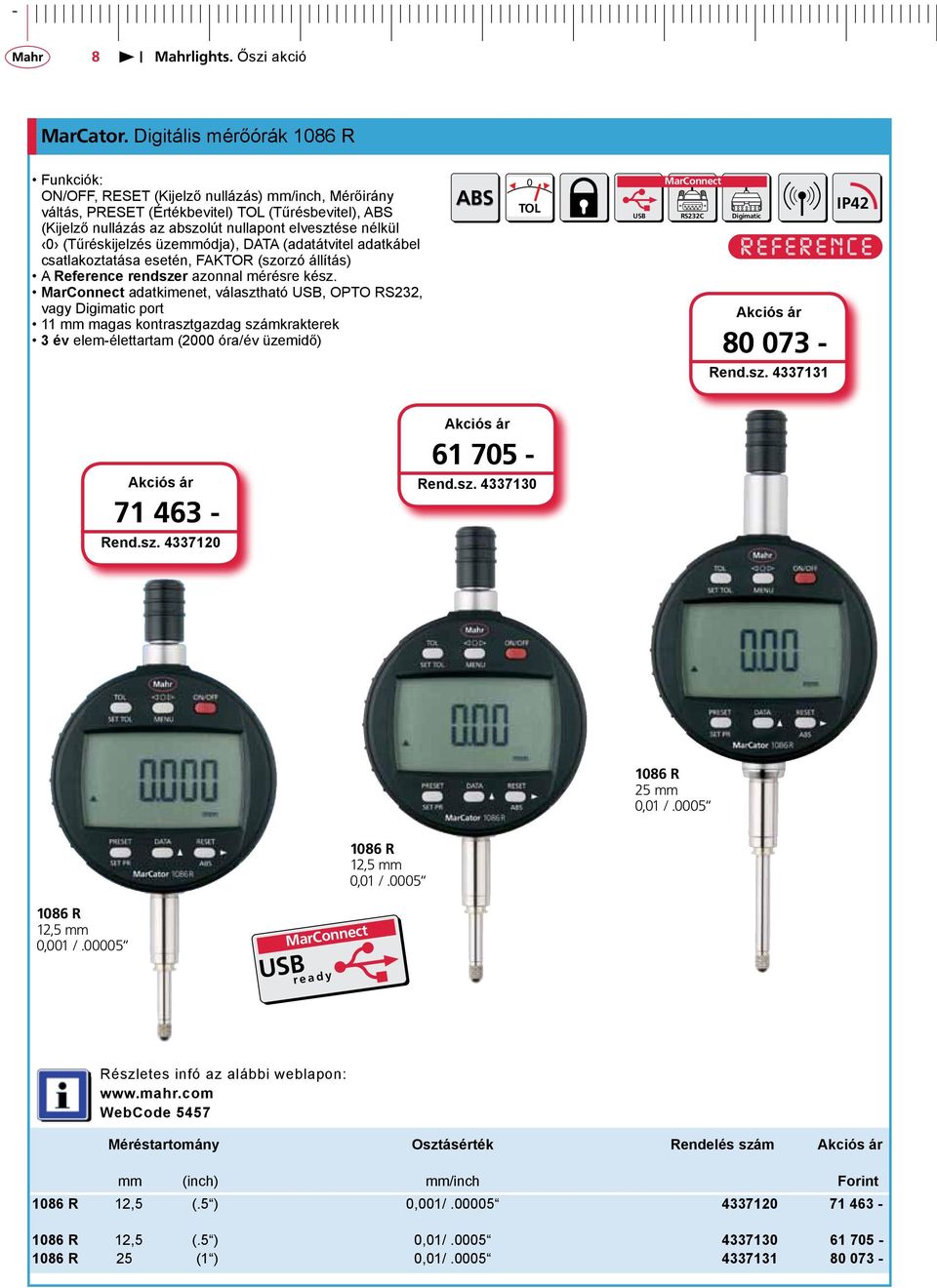

8 - 8 MarCator. Digitális mérőórák 1086 R Funkciók: ON/OFF, RESET (Kijelző nullázás) mm/inch, Mérőirány váltás, PRESET (Értékbevitel) TOL (Tűrésbevitel), ABS (Kijelző nullázás az abszolút nullapont elvesztése nélkül 0 (Tűréskijelzés üzemmódja), DATA (adatátvitel adatkábel csatlakoztatása esetén, FAKTOR (szorzó állítás) A reference rendszer azonnal mérésre kész. marconnect adatkimenet, választható, OPTO RS232, vagy Digimatic port 11 mm magas kontrasztgazdag számkrakterek 3 év elem-élettartam (2000 óra/év üzemidő) ABS 0 TOL Digimatic rend.sz IP rend.sz rend.sz r 25 mm 0,01 / r 12,5 mm 0,01 / r 12,5 mm 0,001 / r eady Webcode 5457 méréstartomány Osztásérték Rendelés szám mm (inch) mm/inch Forint 1086 r 12,5 (.5 ) 0,001/ r 12,5 (.5 ) 0,01/ r 25 (1 ) 0,01/

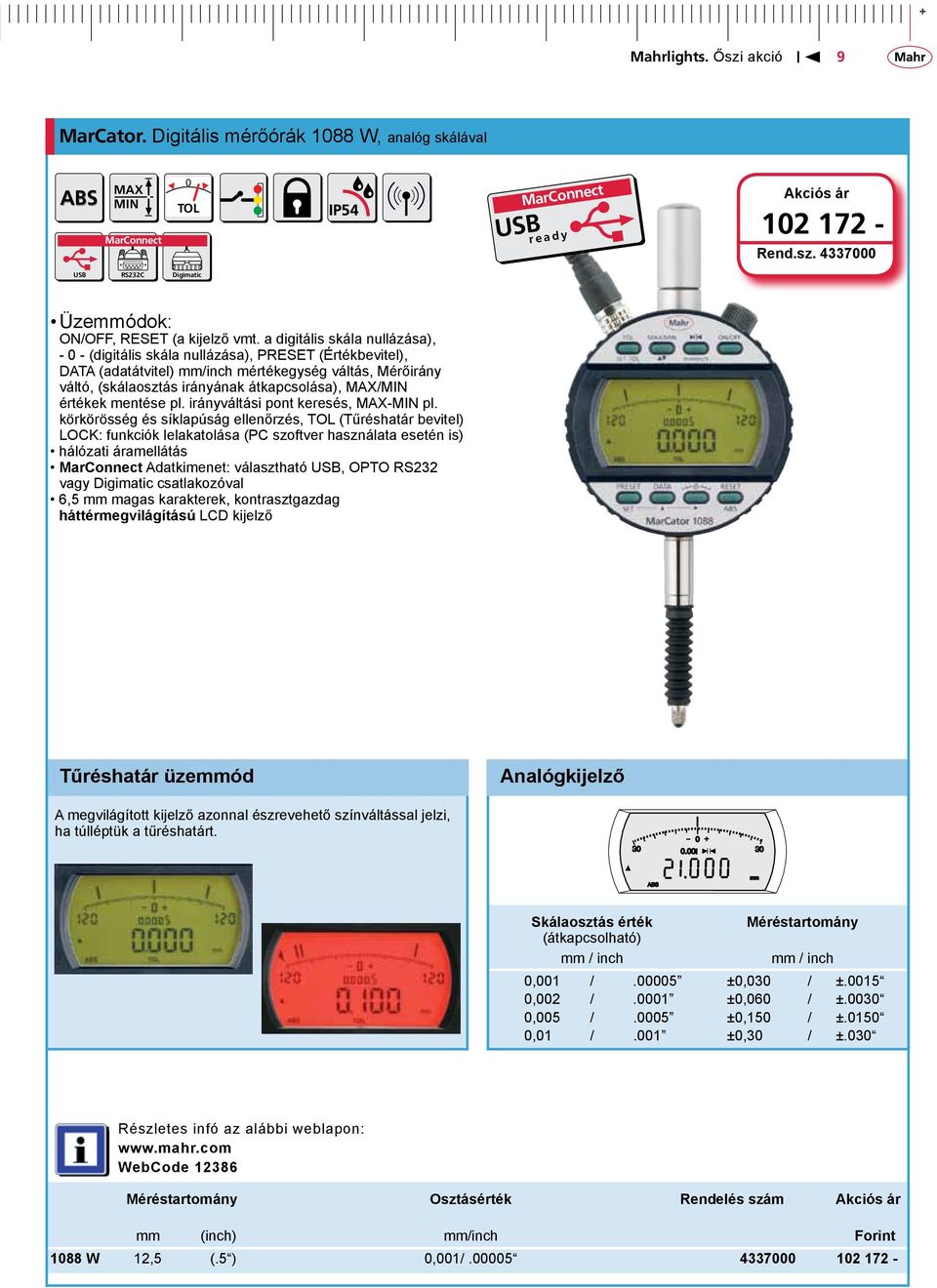

9 + 9 MarCator. Digitális mérőórák 1088 W, analóg skálával ABS MAX MIN 0 TOL r eady rend.sz Digimatic Üzemmódok: ON/OFF, RESET (a kijelző vmt. a digitális skála nullázása), (digitális skála nullázása), PRESET (Értékbevitel), DATA (adatátvitel) mm/inch mértékegység váltás, Mérőirány váltó, (skálaosztás irányának átkapcsolása), MAX/MIN értékek mentése pl. irányváltási pont keresés, MAX-MIN pl. körkörösség és síklapúság ellenőrzés, TOL (Tűréshatár bevitel) LOCK: funkciók lelakatolása (PC szoftver használata esetén is) hálózati áramellátás marconnect Adatkimenet: választható, OPTO RS232 vagy Digimatic csatlakozóval 6,5 mm magas karakterek, kontrasztgazdag háttérmegvilágítású LCD kijelző Tűréshatár üzemmód analógkijelző A megvilágított kijelző azonnal észrevehető színváltással jelzi, ha túlléptük a tűréshatárt I 30 ABS mm skálaosztás érték (átkapcsolható) mm / inch méréstartomány mm / inch 0,001 / ±0,030 / ± ,002 /.0001 ±0,060 / ± ,005 /.0005 ±0,150 / ± ,01 /.001 ±0,30 / ±.030 Webcode méréstartomány Osztásérték Rendelés szám mm (inch) mm/inch Forint 1088 W 12,5 (.5 ) 0,001/

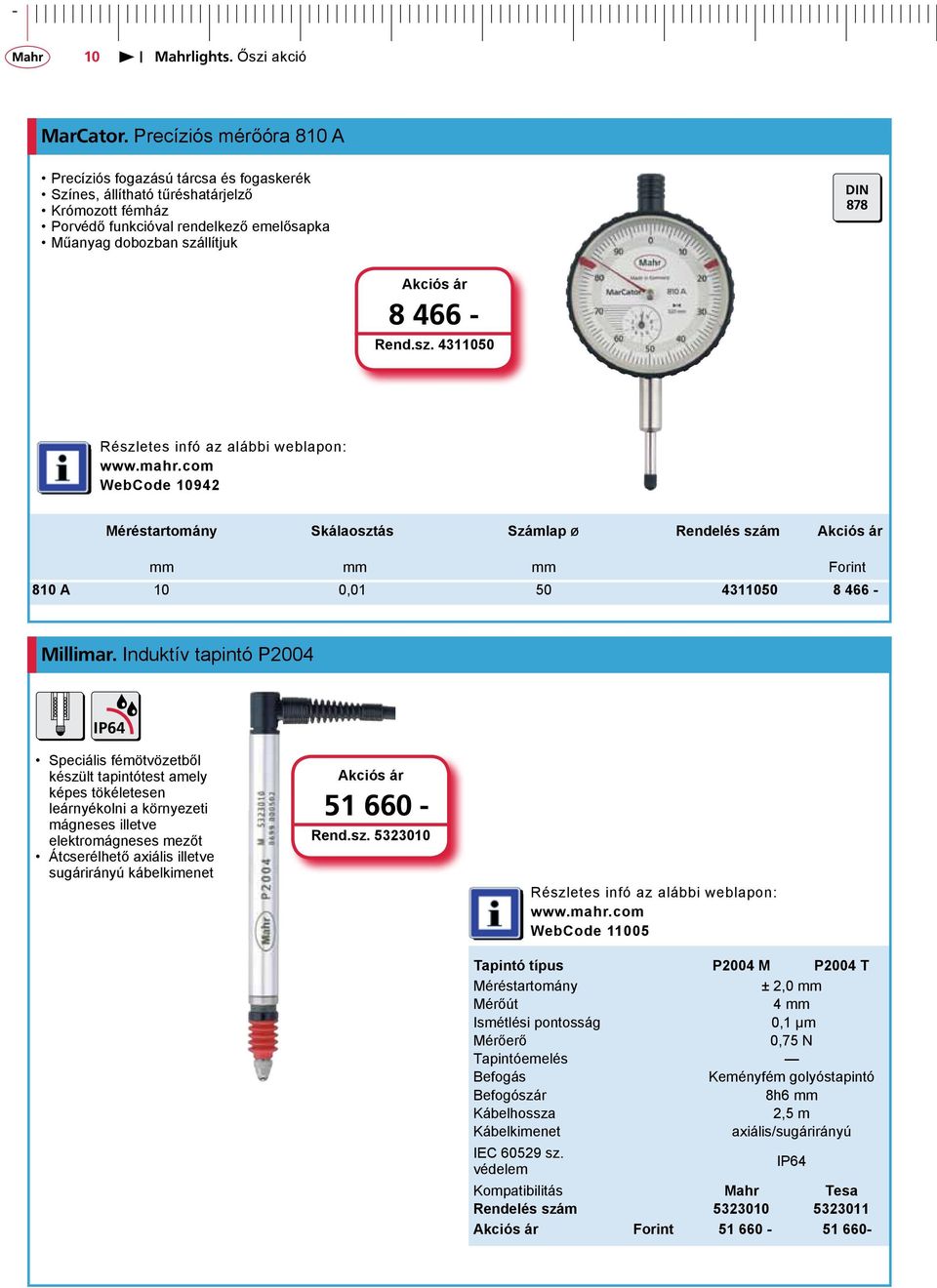

10 - 10 MarCator. Precíziós mérőóra 810 A Precíziós fogazású tárcsa és fogaskerék Színes, állítható tűréshatárjelző Krómozott fémház Porvédő funkcióval rendelkező emelősapka Műanyag dobozban szállítjuk DIN rend.sz Webcode méréstartomány skálaosztás számlap ø Rendelés szám mm mm mm Forint 810 A 10 0, Millimar. Induktív tapintó P2004 IP64 Speciális fémötvözetből készült tapintótest amely képes tökéletesen leárnyékolni a környezeti mágneses illetve elektromágneses mezőt Átcserélhető axiális illetve sugárirányú kábelkimenet rend.sz Webcode Tapintó típus P2004 m P2004 T Méréstartomány ± 2,0 mm Mérőút 4 mm Ismétlési pontosság 0,1 µm Mérőerő 0,75 N Tapintóemelés Befogás Keményfém golyóstapintó Befogószár 8h6 mm Kábelhossza 2,5 m Kábelkimenet axiális/sugárirányú IEC sz. védelem IP64 Kompatibilitás mahr Tesa rendelés szám Forint

11 + 11 Millimar. Jelerősítős Millimar C 1208 M kijelző és S 1840 oszlopos kijelző MAX MIN 0 TOL Elektromos tapintókkal végzendő mérésekhez (pl. Mahr P2004) 2 bemenet az induktív tapintókhoz (választható Mahr vagy Tesa tapintókhoz) Dinamikus mérések: Max, MIN, Max-Min, Max+Min, Középérték) Programozható a beépített fóliatasztatúrán vagy RS232-adatkimeneten keresztűl MS-Windows által konfigurált szoftwerek alkalmazásával A kijelzés tartománya ±10...±10000μm rend.sz a c 1208 műszaki jellemzői Háttérvilágítású LCD kijelző skálaosztással, és kétsoros digitális kijelzővel 5 háromszínű figyelmeztető és tűréshatár jelző lámpa 2 mértérték egyidejű kijelzése az s 1840 műszaki jellemzői Három színt alkalmazó, könnyen leolvasható analóg kijelzés rend.sz C 1208 Webcode 1576 Méréstartomány Induktív tapintó M 1208 m M 1840 m 4000 (±2000) µm, Felbontás 0,1µm 4000 (±2000) µm, Felbontás 0,1µm 400 (±200) µm, Felbontás 0,01µm adatkimenetek számítógép, nyomtató RS232-es, 9 pólusú (PC kompatibilis telepítéssel) - vezérléskimenet 3 opto csatolású kimenet, 24 V, 100 ma - vezérlés bemenetek 3 opto csatolású bemenet, 24 V, 10 ma Kompatibilitás mahr rendelés szám * Forint * Alaptalp nélkül rend.sz. Forint Alaptalp S S 1840

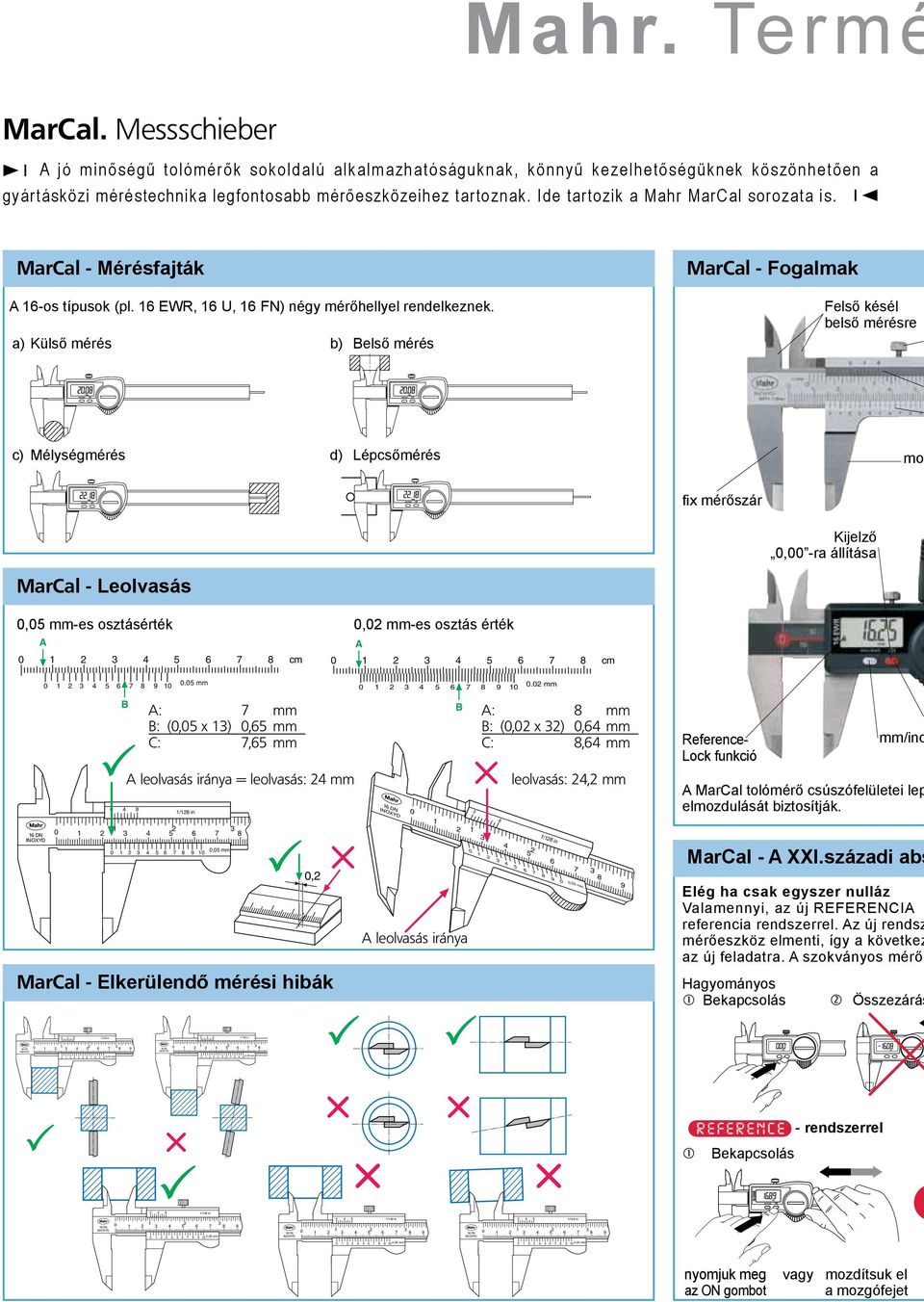

12 ,05 mm ,05 mm Mahr. Termé MarCal. Messschieber A jó minőségű tolómérők sokoldalú alkalmazhatóságuknak, könnyű kezelhetőségüknek köszönhetően a gyártásközi méréstechnika legfontosabb mérőeszközeihez tartoznak. Ide tartozik a Mahr MarCal sorozata is. MarCal - Mérésfajták A 16-os típusok (pl. 16 EWR, 16 U, 16 FN) négy mérőhellyel rendelkeznek. a) Külső mérés b) Belső mérés MarCal - Fogalmak Felső késél belső mérésre c) Mélységmérés d) Lépcsőmérés moz fix mérőszár cm A cm cm mm mm MarCal - Leolvasás B 0,05 mm-es osztásérték 0,02 mm-es osztás érték A A cm cm cm Kijelző 0,00 -ra állítása mm A B cm cm A: 7 mm B: (0,05 x 13) 0,65 mm C: 7,65 mm A leolvasás iránya = leolvasás: 24 mm B 1/128 in 0.02 mm DN INOXYD B 0.02 mm A: 8 mm B: (0,02 x 32) 0,64 mm C: 8,64 mm leolvasás: 24,2 mm Reference- Lock funkció mm/inc A MarCal tolómérő csúszófelületei lep elmozdulását biztosítják /128 in 16 DN INOXYD ,05 mm 0,2 MarCal - Elkerülendő mérési hibák A leolvasás iránya ,05 mm MarCal - A XXI.századi abs Elég ha csak egyszer nulláz Valamennyi, az új REFERENCIA referencia rendszerrel. Az új rendsz mérőeszköz elmenti, így a következ az új feladatra. A szokványos mérőe Hagyományos Bekapcsolás Összezárás /128 in /128 in 16 FN INOXYD FN INOXYD rendszerrel 1 Bekapcsolás 16 FN INOXYD /128 in ,05 mm 16 FN INOXYD /128 in ,05 mm 16 FN INOXYD /128 in ,05 mm nyomjuk meg az ON gombot vagy mozdítsuk el a mozgófejet

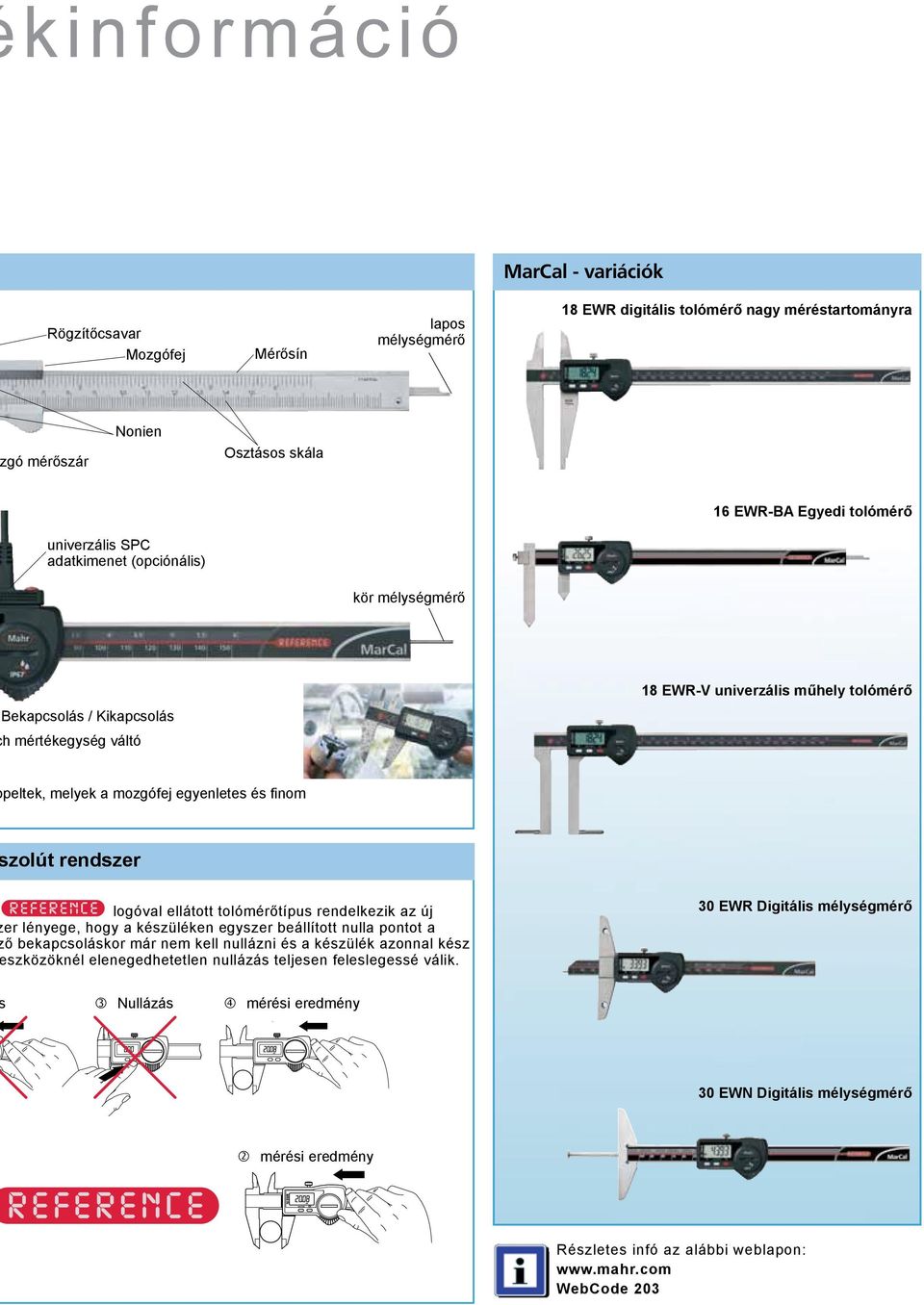

13 kinformáció MarCal - variációk Rögzítőcsavar Mozgófej Mérősín lapos mélységmérő 18 EWR digitális tolómérő nagy méréstartományra gó mérőszár Nonien Osztásos skála 16 EWR-BA Egyedi tolómérő univerzális SPC adatkimenet (opciónális) kör mélységmérő Bekapcsolás / Kikapcsolás h mértékegység váltó 18 EWR-V univerzális műhely tolómérő peltek, melyek a mozgófej egyenletes és finom zolút rendszer logóval ellátott tolómérőtípus rendelkezik az új er lényege, hogy a készüléken egyszer beállított nulla pontot a ő bekapcsoláskor már nem kell nullázni és a készülék azonnal kész szközöknél elenegedhetetlen nullázás teljesen feleslegessé válik. 30 EWR Digitális mélységmérő Nullázás mérési eredmény 30 EWN Digitális mélységmérő 2 mérési eredmény WebCode 203

14 - 14 Digimar. 816 CL Magasságmérő digimar 816 cl 350 / 600 mm: Robosztus, felhasználóbarát 1D PROG rend.sz rend.sz CL mm Webcode CL mm Méréstartomány mm Valós méréstartomány mm Febontás mm 0,01 / 0,001 Hibahatár* µm (2,8+L/300), L in mm 1D 1-D Motoros mérőfej Furatátmérő Max-Min Mérőprogram PROG C Hőmérséklet kompenzáció Légpárna Adatkimenet Opto RS232 / rendelés szám Forint * 20 C-on, DIN 876/0 osztálypontoságú síkasztalon, K6/51 sztenderd tapintóval

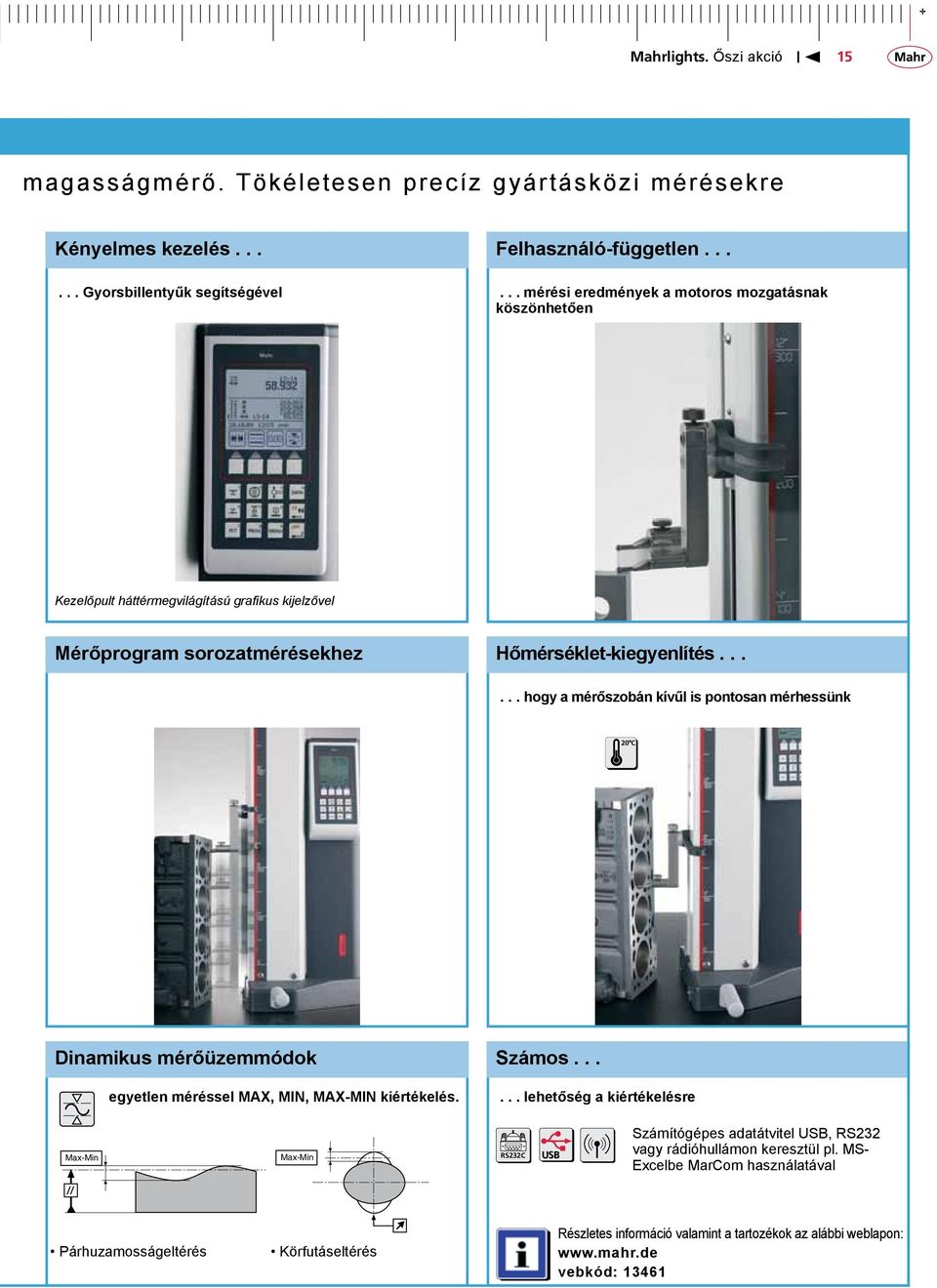

15 + 15 magasságmérő. Tökéletesen precíz gyártásközi mérésekre Kényelmes kezelés Gyorsbillentyűk segítségével Felhasználó-független mérési eredmények a motoros mozgatásnak köszönhetően Kezelőpult háttérmegvilágítású grafikus kijelzővel Mérőprogram sorozatmérésekhez Hőmérséklet-kiegyenlítés hogy a mérőszobán kívűl is pontosan mérhessünk 20 C Max-Min Dinamikus mérőüzemmódok egyetlen méréssel MAX, MIN, MAX-MIN kiértékelés. Számos lehetőség a kiértékelésre Max-Min Max-Min Számítógépes adatátvitel, RS232 vagy rádióhullámon keresztül pl. MS- Excelbe MarCom használatával Párhuzamosságeltérés Max-Min Körfutáseltérés Részletes információ valamint a tartozékok az alábbi weblapon: vebkód: 13461

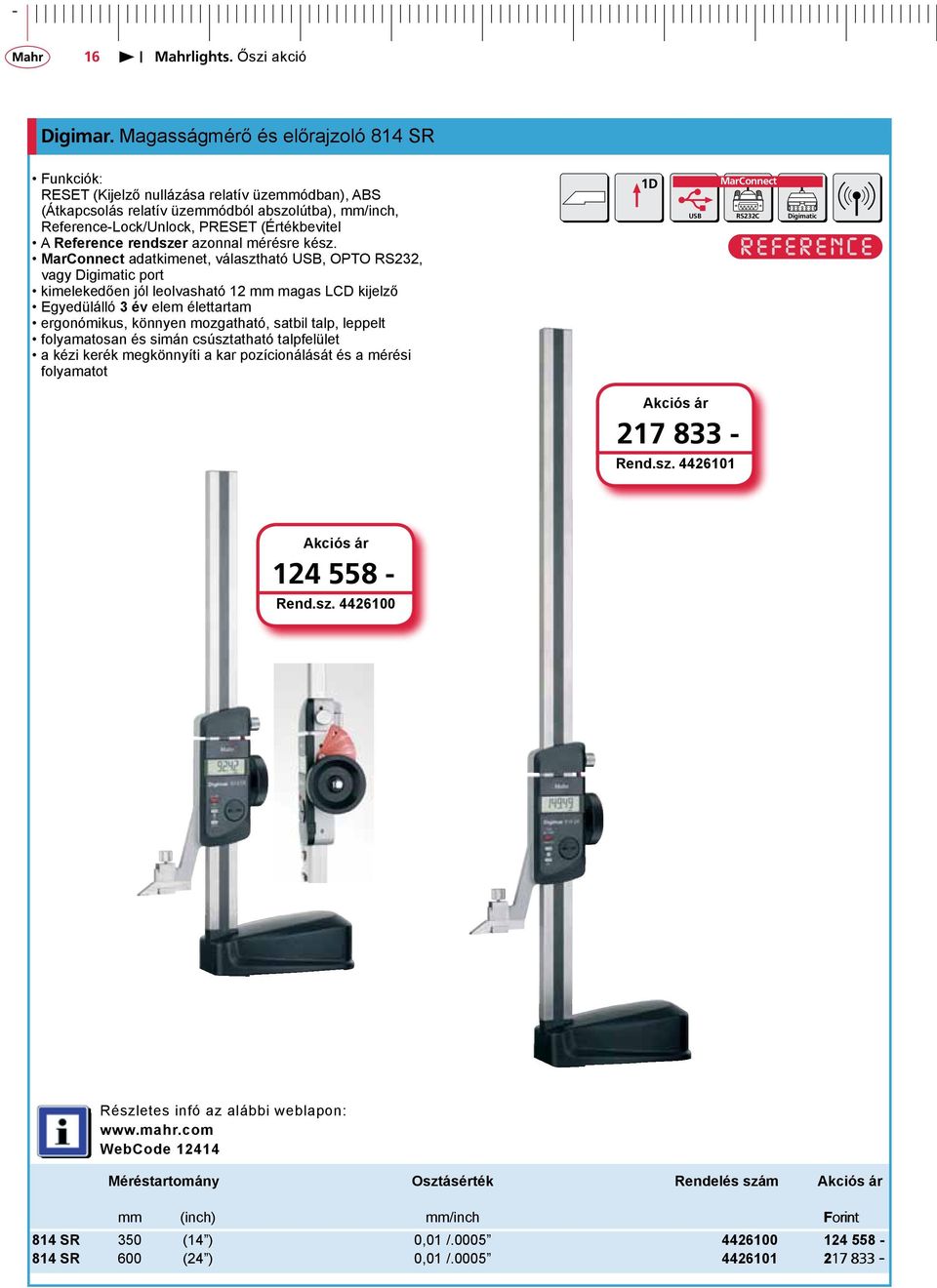

16 - 16 Digimar. Magasságmérő és előrajzoló 814 SR Funkciók: RESET (Kijelző nullázása relatív üzemmódban), ABS (Átkapcsolás relatív üzemmódból abszolútba), mm/inch, Reference-Lock/Unlock, PRESET (Értékbevitel A reference rendszer azonnal mérésre kész. marconnect adatkimenet, választható, OPTO RS232, vagy Digimatic port kimelekedően jól leolvasható 12 mm magas LCD kijelző Egyedülálló 3 év elem élettartam ergonómikus, könnyen mozgatható, satbil talp, leppelt folyamatosan és simán csúsztatható talpfelület a kézi kerék megkönnyíti a kar pozícionálását és a mérési folyamatot 1D Digimatic rend.sz rend.sz Webcode méréstartomány Osztásérték Rendelés szám mm (inch) mm/inch Forint 814 sr 350 (14 ) 0,01 / sr 600 (24 ) 0,01 /

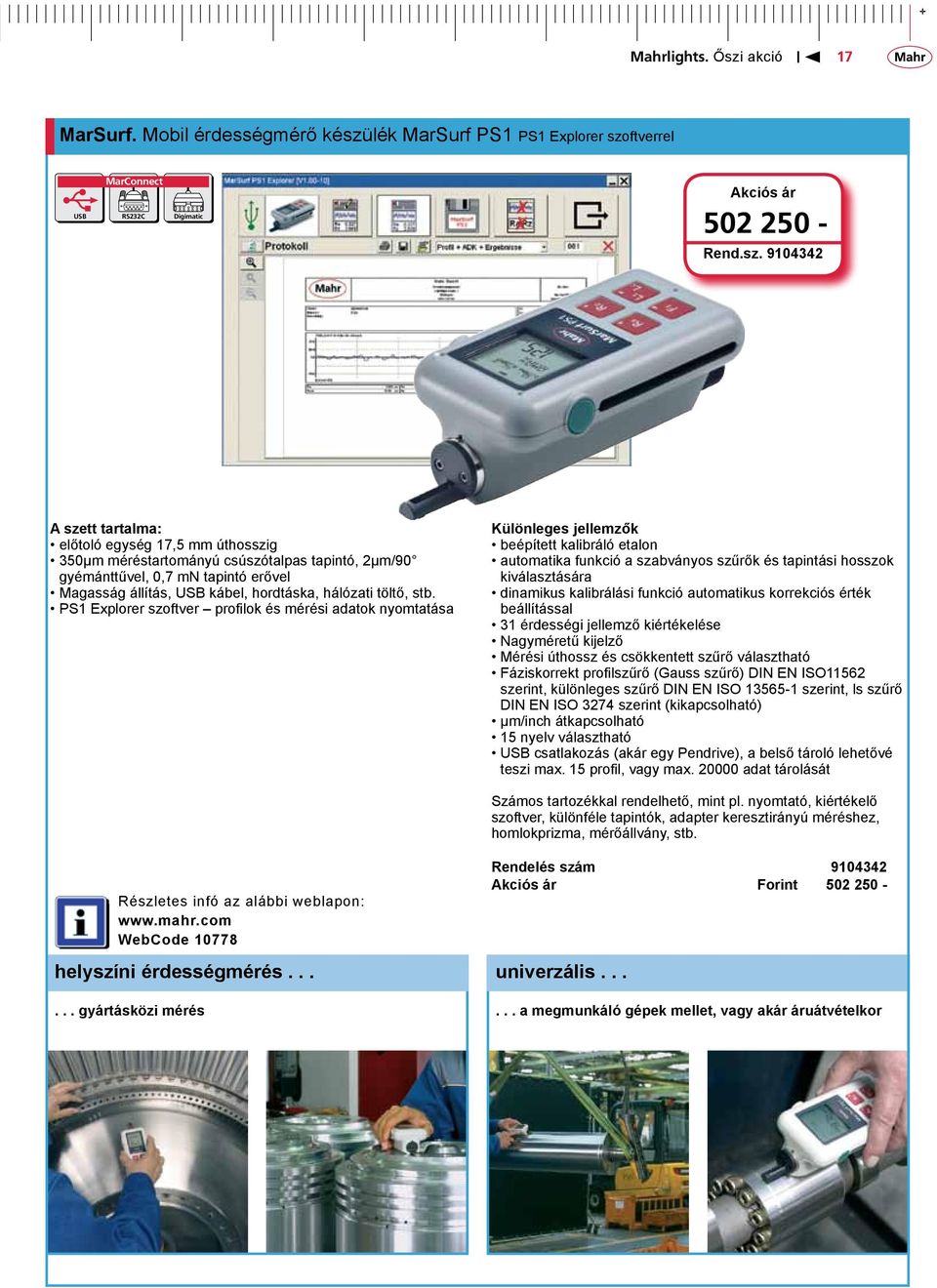

17 + 17 marsurf. Mobil érdességmérő készülék MarSurf PS1 PS1 Explorer szoftverrel Digimatic rend.sz A szett tartalma: előtoló egység 17,5 mm úthosszig 350µm méréstartományú csúszótalpas tapintó, 2µm/90 gyémánttűvel, 0,7 mn tapintó erővel Magasság állítás, kábel, hordtáska, hálózati töltő, stb. PS1 Explorer szoftver profilok és mérési adatok nyomtatása különleges jellemzők beépített kalibráló etalon automatika funkció a szabványos szűrők és tapintási hosszok kiválasztására dinamikus kalibrálási funkció automatikus korrekciós érték beállítással 31 érdességi jellemző kiértékelése Nagyméretű kijelző Mérési úthossz és csökkentett szűrő választható Fáziskorrekt profilszűrő (Gauss szűrő) DIN EN ISO11562 szerint, különleges szűrő DIN EN ISO szerint, ls szűrő DIN EN ISO 3274 szerint (kikapcsolható) µm/inch átkapcsolható 15 nyelv választható csatlakozás (akár egy Pendrive), a belső tároló lehetővé teszi max. 15 profil, vagy max adat tárolását Webcode helyszíni érdességmérés... univerzális... Számos tartozékkal rendelhető, mint pl. nyomtató, kiértékelő szoftver, különféle tapintók, adapter keresztirányú méréshez, homlokprizma, mérőállvány, stb. Rendelés szám Forint gyártásközi mérés... a megmunkáló gépek mellet, vagy akár áruátvételkor

18 - 18 MarSurf. M 300 Hordozható érdességmérő szett rend.sz A szett tartalma: M300-as kiértékelő egység RD 18-as előtoló egység beépített etalonnal PHT 6-350/ 2 µm Sztenderd tapintó (szabványos) Magasságállítás, tapintóvédő, 2 kábel, hordtáska, stb. rd 18 különleges jellemzők Vezeték nélküli Bluetooth kapcsolat Szabvány szerinti automata készülékbeállítás Beépített hőpapírnyomtató R-Profil nyomtatás hőpapírra Automatikus vagy kérhető jegyzőkönyv nyomtatás Mérési eredmények nyomtatása adatkimeneten át PC-re továbbítva Kiértékelés a használatos szabványok (ISO/JIS) szerinti érdességjellemzőkre, paraméterekre valamint profilgörbe és paraméterek, anyaghányad-görbe listázás Mérési eredmények, érdességprofilok mentése Tűréshatár-figyelés R-profil (ISO/ASME/JIS), P-profil (MOTIF), anyaggörbe, mérési értékek nyomtatása A tolerancián kívül eső (C1-C2) csúcsok számának meghatározása. 15 választható nyelv Mértékegység μm/μinch illetve szabvány (ISO, JIS, ASME, MOTIF) választás Egyedi mérési hossz, valamint rövid vágási hossz választás Készülékzár a készülékbeállítás módosításának megakadályozására Beépített akkumulátortöltés felügyelet Hálózati csatlakozó ország illetve kontinens specifikus csatlakozó dugókkal Dátum és pontosidő a jegyzőkönyv készítéshez rendelés szám Forint Webcode 13279

19 + 19 MarSurf. M 300 C hordozható érdességmérő szett rend.sz Felsőfejes mérés rd 18 c + kézi prizma (levehet) M 300 C Mérés a homlokfelületen A szett tartalma: M 300 C kiértékelő egység RD 18 C hengeres előtoló egység PHT 6-350/2µm sztenderd tapintó (szabványos) PRN 10 érdességi etalon Mahr kalibrálási bizonyítvánnyal Magasságállítás, tapintóvédő, 1 kábel, (számítógépes csatlakozásra), hordtáska, stb. Webcode különleges jellemzők Szabvány szerinti automata készülékbeállítás Beépített hőpapírnyomtató R-Profil nyomtatás hőpapírra Automatikus vagy kérhető jegyzőkönyv nyomtatás Mérési eredmények nyomtatása adatkimeneten át PC-re továbbítva Kiértékelés a használatos szabványok (ISO/JIS) szerinti érdességjellemzőkre, paraméterekre valamint profilgörbe és paraméterek, anyaghányad-görbe listázás Mérési eredmények, érdességprofilok mentése Tűréshatár-figyelés R-profil (ISO/ASME/JIS), P-profil (MOTIF), anyaggörbe, mérési értékek nyomtatása A tolerancián kívül eső (C1-C2) csúcsok számának meghatározása. 15 választható nyelv Mértékegység μm/μinch illetve szabvány (ISO, JIS, ASME, MOTIF) választás Egyedi mérési hossz, valamint rövid vágási hossz választás Készülékzár a készülékbeállítás módosításának megakadályozására Beépített akkumulátortöltés felügyelet Hálózati csatlakozó ország illetve kontinens specifikus csatlakozó dugókkal Dátum és pontosidő a jegyzőkönyv készítéshez Rendelés szám Forint

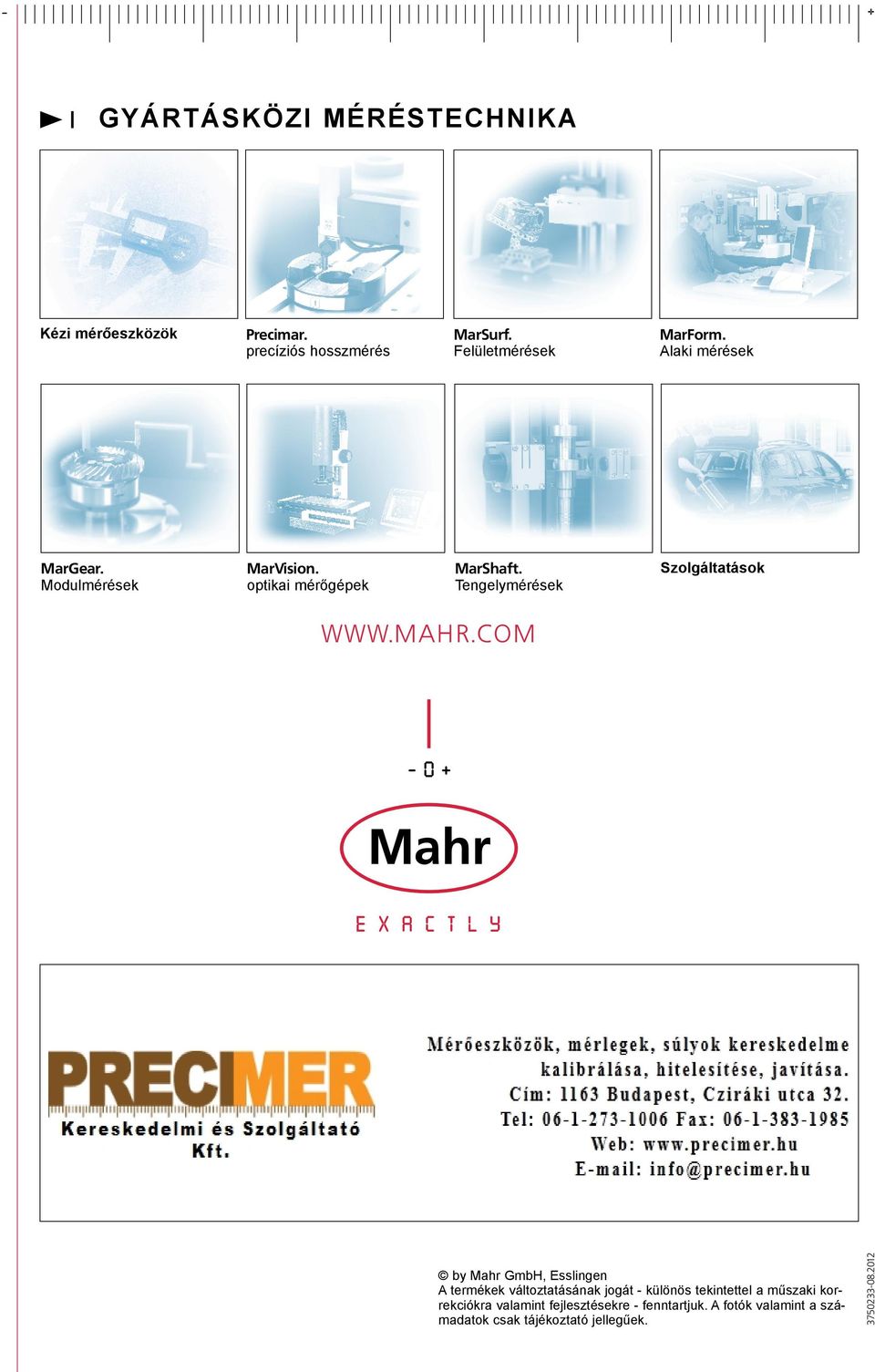

20 - + GyárTásközi méréstechnika kézi mérőeszközök Precimar. precíziós hosszmérés MarSurf. Felületmérések MarForm. Alaki mérések MarGear. Modulmérések MarVision. optikai mérőgépek MarShaft. Tengelymérések szolgáltatások by Mahr GmbH, Esslingen A termékek változtatásának jogát - különös tekintettel a műszaki korrekciókra valamint fejlesztésekre - fenntartjuk. A fotók valamint a számadatok csak tájékoztató jellegűek
