1 - + Mahrlights ÚJ! Az akciós árak érvényesek 2013 december 31-IG MarCal. 16 EWRi digitális tolómérő beépített rádiós adatkimenettel indulókészlet vevőegységgel és szoftverrel csak j 219,--

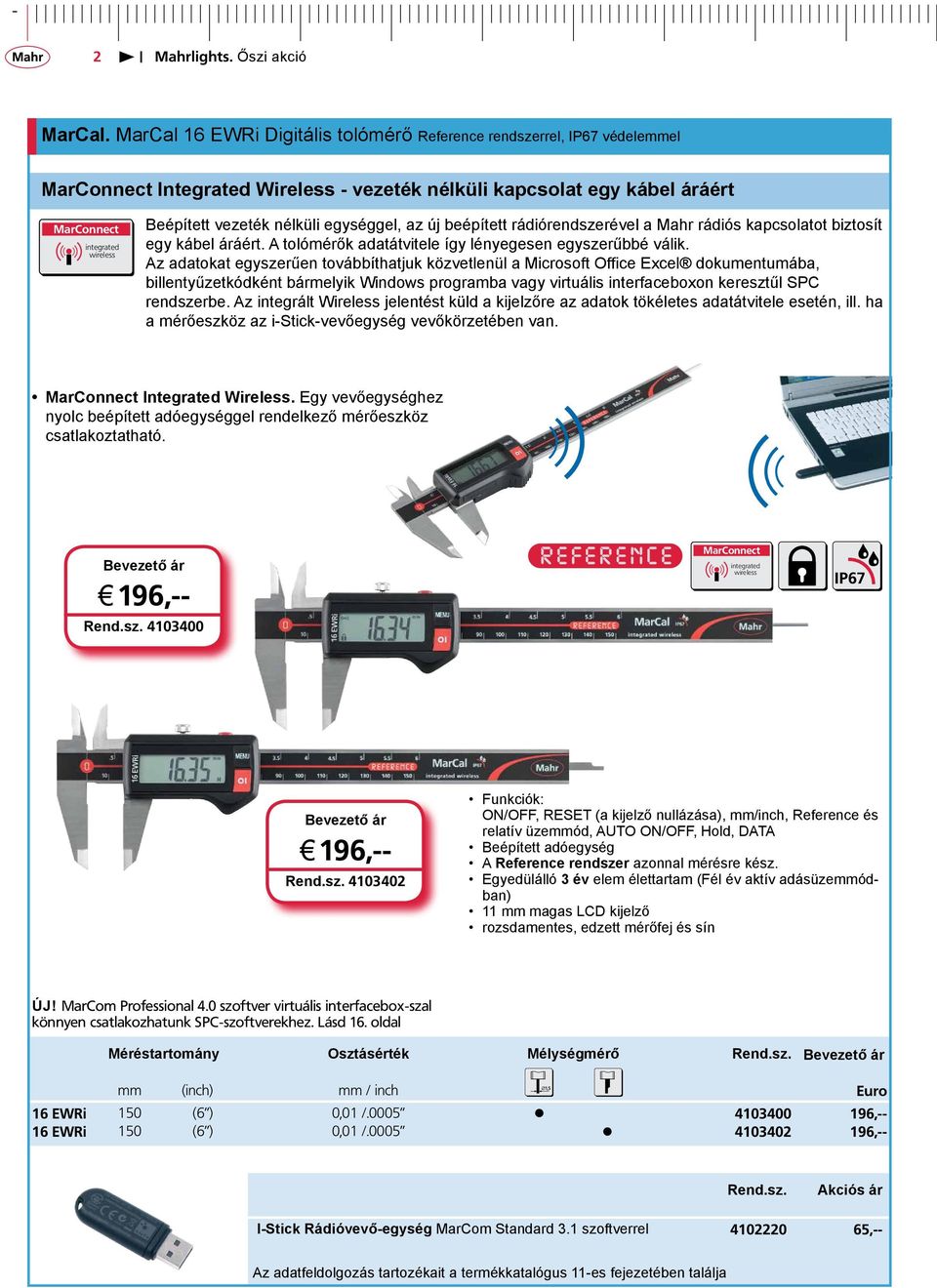

2 - 2 MarCal. MarCal 16 EWRi Digitális tolómérő Reference rendszerrel, IP67 védelemmel Integrated Wireless - vezeték nélküli kapcsolat egy kábel áráért integrated wireless Beépített vezeték nélküli egységgel, az új beépített rádiórendszerével a Mahr rádiós kapcsolatot biztosít egy kábel áráért. A tolómérők adatátvitele így lényegesen egyszerűbbé válik. Az adatokat egyszerűen továbbíthatjuk közvetlenül a Microsoft Office Excel dokumentumába, billentyűzetkódként bármelyik Windows programba vagy virtuális interfaceboxon keresztűl SPC rendszerbe. Az integrált Wireless jelentést küld a kijelzőre az adatok tökéletes adatátvitele esetén, ill. ha a mérőeszköz az i-stick-vevőegység vevőkörzetében van. Integrated Wireless. Egy vevőegységhez nyolc beépített adóegységgel rendelkező mérőeszköz csatlakoztatható. Bevezető ár j 196,-- Rend.sz integrated wireless IP67 Bevezető ár j 196,-- Rend.sz Funkciók: ON/OFF, RESET (a kijelző nullázása), mm/inch, Reference és relatív üzemmód, AUTO ON/OFF, Hold, DATA Beépített adóegység A Reference rendszer azonnal mérésre kész. Egyedülálló 3 év elem élettartam (Fél év aktív adásüzemmódban) 11 mm magas LCD kijelző rozsdamentes, edzett mérőfej és sín ÚJ! MarCom Professional 4.0 szoftver virtuális interfacebox-szal könnyen csatlakozhatunk SPC-szoftverekhez. Lásd 16. oldal Méréstartomány Osztásérték Mélységmérő Rend.sz. Bevezető ár mm (inch) mm / inch Euro 16 EWRi 150 (6 ) 0,01 / ,-- 16 EWRi 150 (6 ) 0,01 / ,-- Rend.sz. I-Stick Rádióvevő-egység MarCom Standard 3.1 szoftverrel ,-- Az adatfeldolgozás tartozékait a termékkatalógus 11-es fejezetében találja

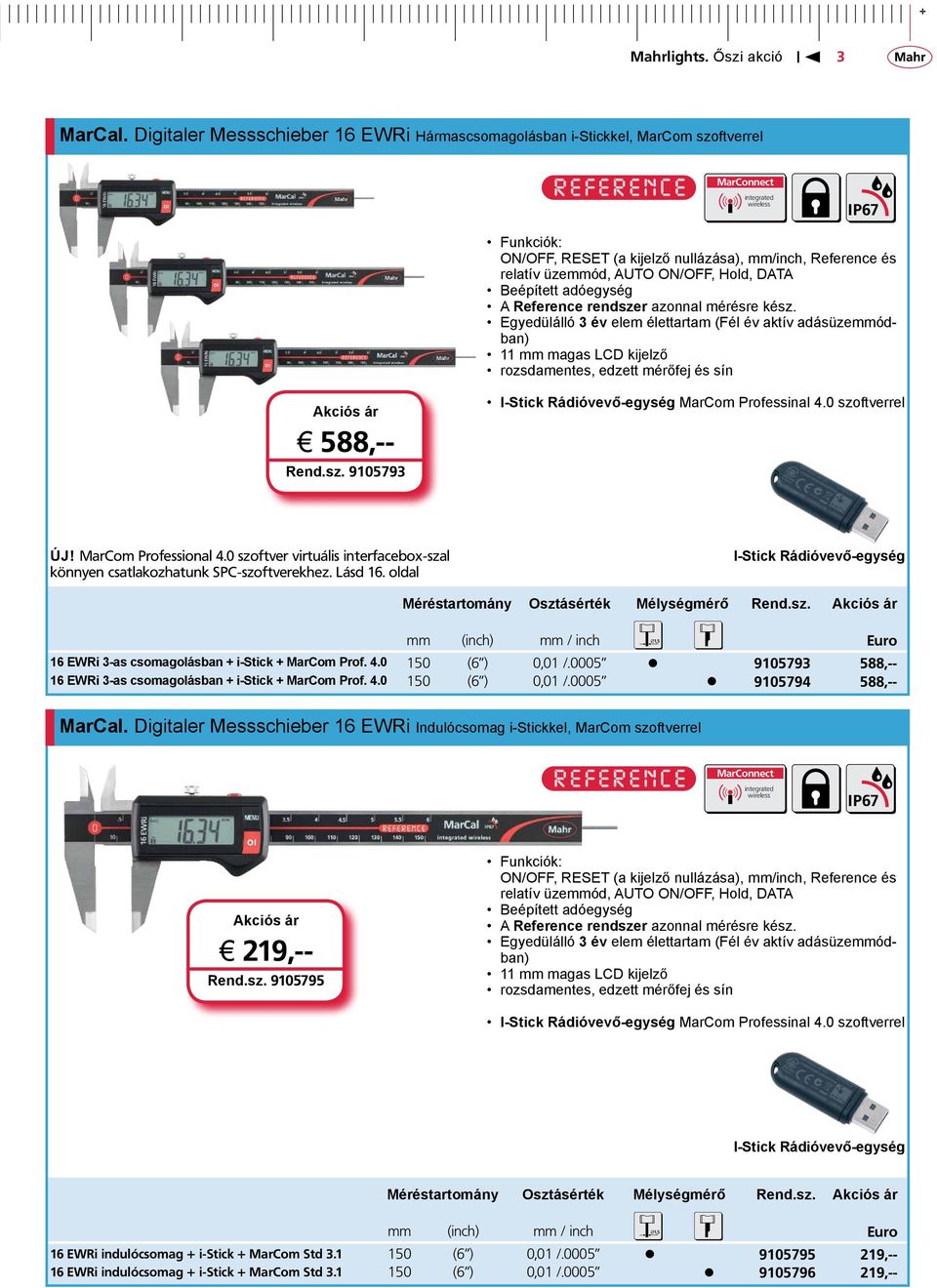

3 + 3 MarCal. Digitaler Messschieber 16 EWRi Hármascsomagolásban i-stickkel, MarCom szoftverrel integrated wireless IP67 Funkciók: ON/OFF, RESET (a kijelző nullázása), mm/inch, Reference és relatív üzemmód, AUTO ON/OFF, Hold, DATA Beépített adóegység A Reference rendszer azonnal mérésre kész. Egyedülálló 3 év elem élettartam (Fél év aktív adásüzemmódban) 11 mm magas LCD kijelző rozsdamentes, edzett mérőfej és sín j 588,-- Rend.sz I-Stick Rádióvevő-egység MarCom Professinal 4.0 szoftverrel ÚJ! MarCom Professional 4.0 szoftver virtuális interfacebox-szal könnyen csatlakozhatunk SPC-szoftverekhez. Lásd 16. oldal I-Stick Rádióvevő-egység Méréstartomány Osztásérték Mélységmérő Rend.sz. mm (inch) mm / inch Euro 16 EWRi 3-as csomagolásban + i-stick + MarCom Prof (6 ) 0,01 / ,-- 16 EWRi 3-as csomagolásban + i-stick + MarCom Prof (6 ) 0,01 / ,-- MarCal. Digitaler Messschieber 16 EWRi Indulócsomag i-stickkel, MarCom szoftverrel integrated wireless IP67 j 219,-- Rend.sz Funkciók: ON/OFF, RESET (a kijelző nullázása), mm/inch, Reference és relatív üzemmód, AUTO ON/OFF, Hold, DATA Beépített adóegység A Reference rendszer azonnal mérésre kész. Egyedülálló 3 év elem élettartam (Fél év aktív adásüzemmódban) 11 mm magas LCD kijelző rozsdamentes, edzett mérőfej és sín I-Stick Rádióvevő-egység MarCom Professinal 4.0 szoftverrel I-Stick Rádióvevő-egység Méréstartomány Osztásérték Mélységmérő Rend.sz. mm (inch) mm / inch Euro 16 EWRi indulócsomag + i-stick + MarCom Std (6 ) 0,01 / ,-- 16 EWRi indulócsomag + i-stick + MarCom Std (6 ) 0,01 / ,--

4 - 4 MarCal. Digitális tolómérő 16 EWR Referencia rendszer, IP67 védelem IP67 DIN 862 ab j 119,-- Rend.sz Funkciók: ON/OFF, RESET (a kijelző nullázása), mm/inch, Reference és relatív üzemmód, AUTO ON/OFF A Reference rendszer azonnal mérésre kész. Kiváló ellenállóság porral, hűtőfolyadékok vmt. kenőanyagokkal szemben: IP67 védelem Egyedülálló 3 év elem élettartam 8,5 mm magas LCD kijelző Leppelt megvezető felület Méréstartomány Osztásérték Mélységmérő Adatkimenet Rend.sz. mm (inch) mm / inch Digimatic Euro 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 200 (8 ) 0,01 / ,-- 16 EWR 300 (12 ) 0,01 / ,-- MarCal. Univerzális tolómérő készletben 16 EWV IP67 DIN 862 Digimatic j 399,-- Rend.sz Eea Tapintók külső mérésre 16 Eei Tapintók belső mérésre Funkciók: ON/OFF, RESET (nullázás), mm/inch, Reference-Lock/Unlock, PRESET, DATA (adatkábellel összekapcsolva), Auto-ON/OFF Azonnali készenlét a Reference-Systemnek köszönhetően. Kiemelkedő ellenállóság porral, hűtő-, és kenőanyagokkal szemben: IP 67-ös védelem adatkimenet választható bemenettel:, OPTO RS232 vagy Digimatic Elemélettartam 3 év Erős kontrasztú, 8,5 mm magas LCD kijelző Lekerekített mérőfelületek belső méretek mérésére 3-3 pár tapintóval, Mérőerőbeállítás, Beállító etalon, mélységmérő híd Méréstartomány* Osztásérték Rend.sz. mm (inch) mm / inch Euro 16 EWV 200 (8 ) 0,01 / ,-- * Tapintó által módosított méréstartomány

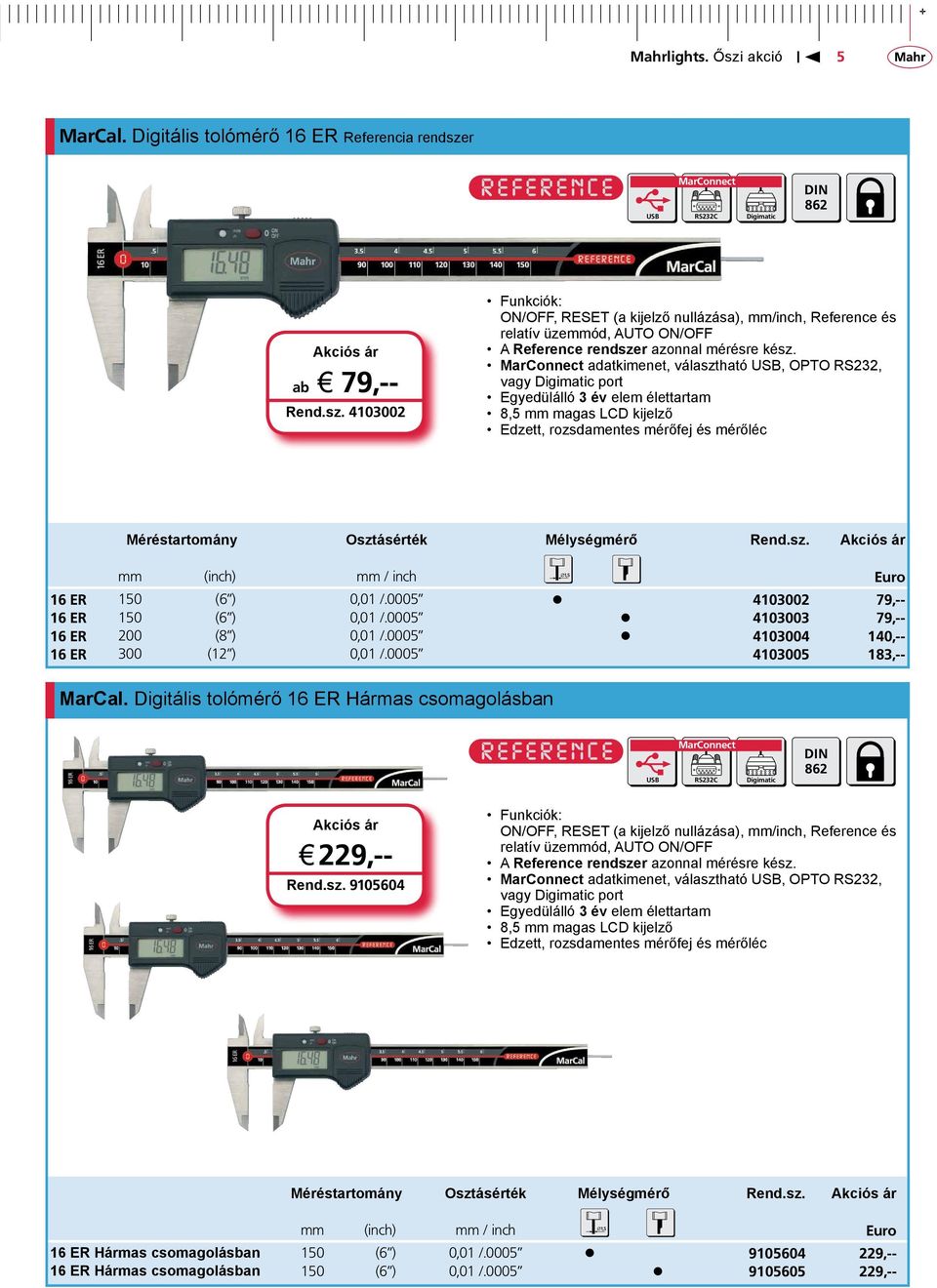

5 + 5 MarCal. Digitális tolómérő 16 ER Referencia rendszer Digimatic DIN 862 ab j 79,-- Rend.sz Funkciók: ON/OFF, RESET (a kijelző nullázása), mm/inch, Reference és relatív üzemmód, AUTO ON/OFF A Reference rendszer azonnal mérésre kész. adatkimenet, választható, OPTO RS232, vagy Digimatic port Egyedülálló 3 év elem élettartam 8,5 mm magas LCD kijelző Edzett, rozsdamentes mérőfej és mérőléc Méréstartomány Osztásérték Mélységmérő Rend.sz. mm (inch) mm / inch Euro 16 ER 150 (6 ) 0,01 / ,-- 16 ER 150 (6 ) 0,01 / ,-- 16 ER 200 (8 ) 0,01 / ,-- 16 ER 300 (12 ) 0,01 / ,-- MarCal. Digitális tolómérő 16 ER Hármas csomagolásban Digimatic DIN 862 j 229,-- Rend.sz Funkciók: ON/OFF, RESET (a kijelző nullázása), mm/inch, Reference és relatív üzemmód, AUTO ON/OFF A Reference rendszer azonnal mérésre kész. adatkimenet, választható, OPTO RS232, vagy Digimatic port Egyedülálló 3 év elem élettartam 8,5 mm magas LCD kijelző Edzett, rozsdamentes mérőfej és mérőléc Méréstartomány Osztásérték Mélységmérő Rend.sz. mm (inch) mm / inch Euro 16 ER Hármas csomagolásban 150 (6 ) 0,01 / ,-- 16 ER Hármas csomagolásban 150 (6 ) 0,01 / ,--

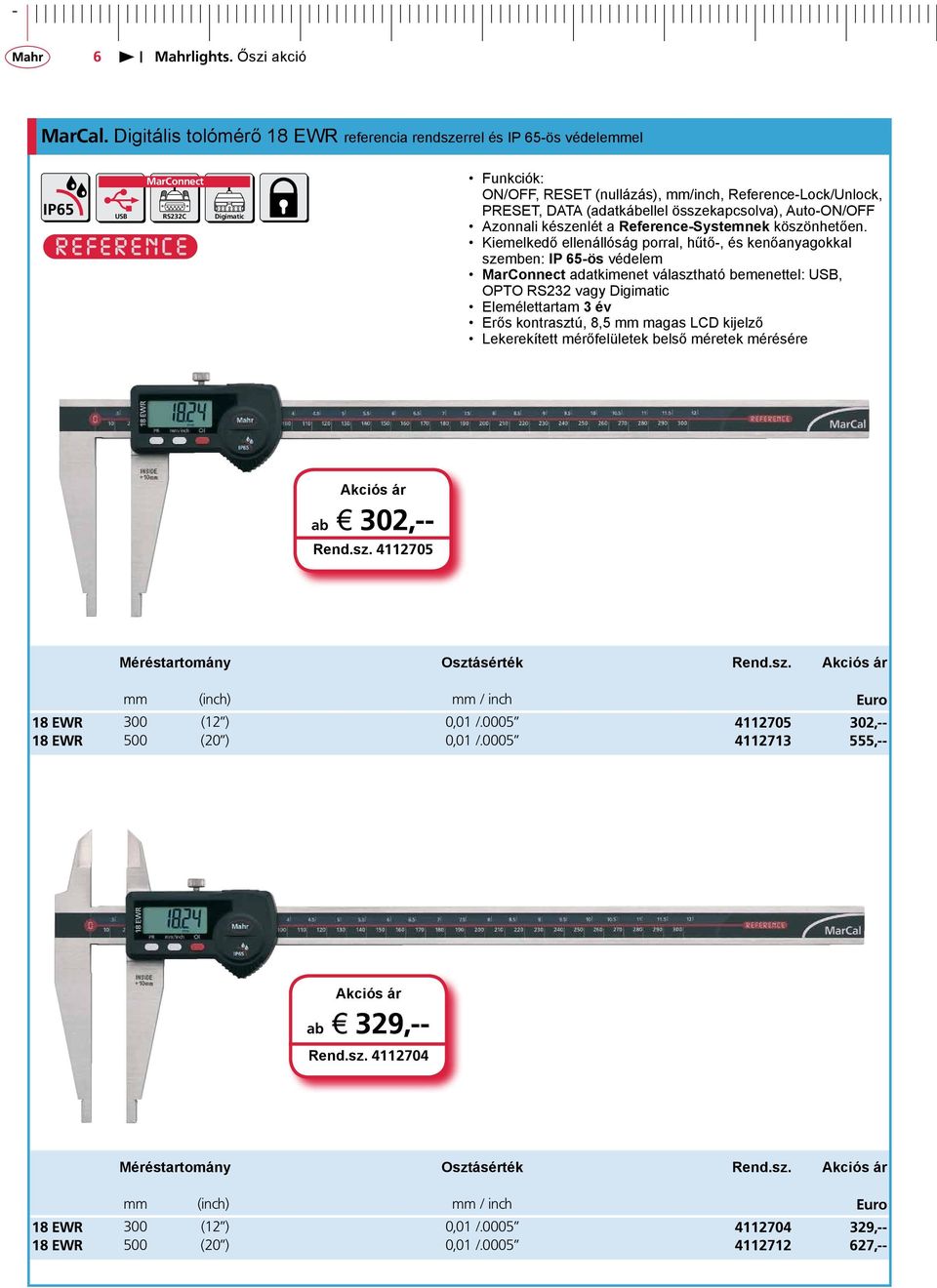

6 - 6 MarCal. Digitális tolómérő 18 EWR referencia rendszerrel és IP 65-ös védelemmel IP65 Digimatic Funkciók: ON/OFF, RESET (nullázás), mm/inch, Reference-Lock/Unlock, PRESET, DATA (adatkábellel összekapcsolva), Auto-ON/OFF Azonnali készenlét a Reference-Systemnek köszönhetően. Kiemelkedő ellenállóság porral, hűtő-, és kenőanyagokkal szemben: IP 65-ös védelem adatkimenet választható bemenettel:, OPTO RS232 vagy Digimatic Elemélettartam 3 év Erős kontrasztú, 8,5 mm magas LCD kijelző Lekerekített mérőfelületek belső méretek mérésére ab j 302,-- Rend.sz Méréstartomány Osztásérték Rend.sz. mm (inch) mm / inch Euro 18 EWR 300 (12 ) 0,01 / ,-- 18 EWR 500 (20 ) 0,01 / ,-- ab j 329,-- Rend.sz Méréstartomány Osztásérték Rend.sz. mm (inch) mm / inch Euro 18 EWR 300 (12 ) 0,01 / ,-- 18 EWR 500 (20 ) 0,01 / ,--

7 + 7 MarCal. Nóniuszos tolómérő 16 FN / 16 GN j 20,50 Rend.sz FN 0,05 mm / 1 / 128 j 25,50 Rend.sz GN 0,02 mm Nóniusz és skálaosztás mattkrómozott, így a leolvasás tükröződésmentes Nóniusz és sín rozsdamentes, edzett acélból Magasított megvezető felület Rögzítőcsavarral Méréstartomány Nóniuszérték Hibahatár G Rend.sz. fent lent mm (inch) inch mm mm Euro 16 FN 150 (6 ) 1/128 0,05 0, ,50 16 GN 150 0,02 0, ,50 Micromar. 40 A Kengyeles mikrométer DIN j 36,50 Rend.sz Keménylakk acélkengyel Mérőorsó és üllő edzett acél, keményfém mérőfelületekkel Kezelő és leolvasó részek matt krómozva hőszigetelő lapok gyorsmozgatás beépített kuplunggal rögzítő rendszer Méréstartomány Osztásérték Orsó Rend.sz. menetemelkedés mm mm mm Euro 40 A ,01 0, ,50

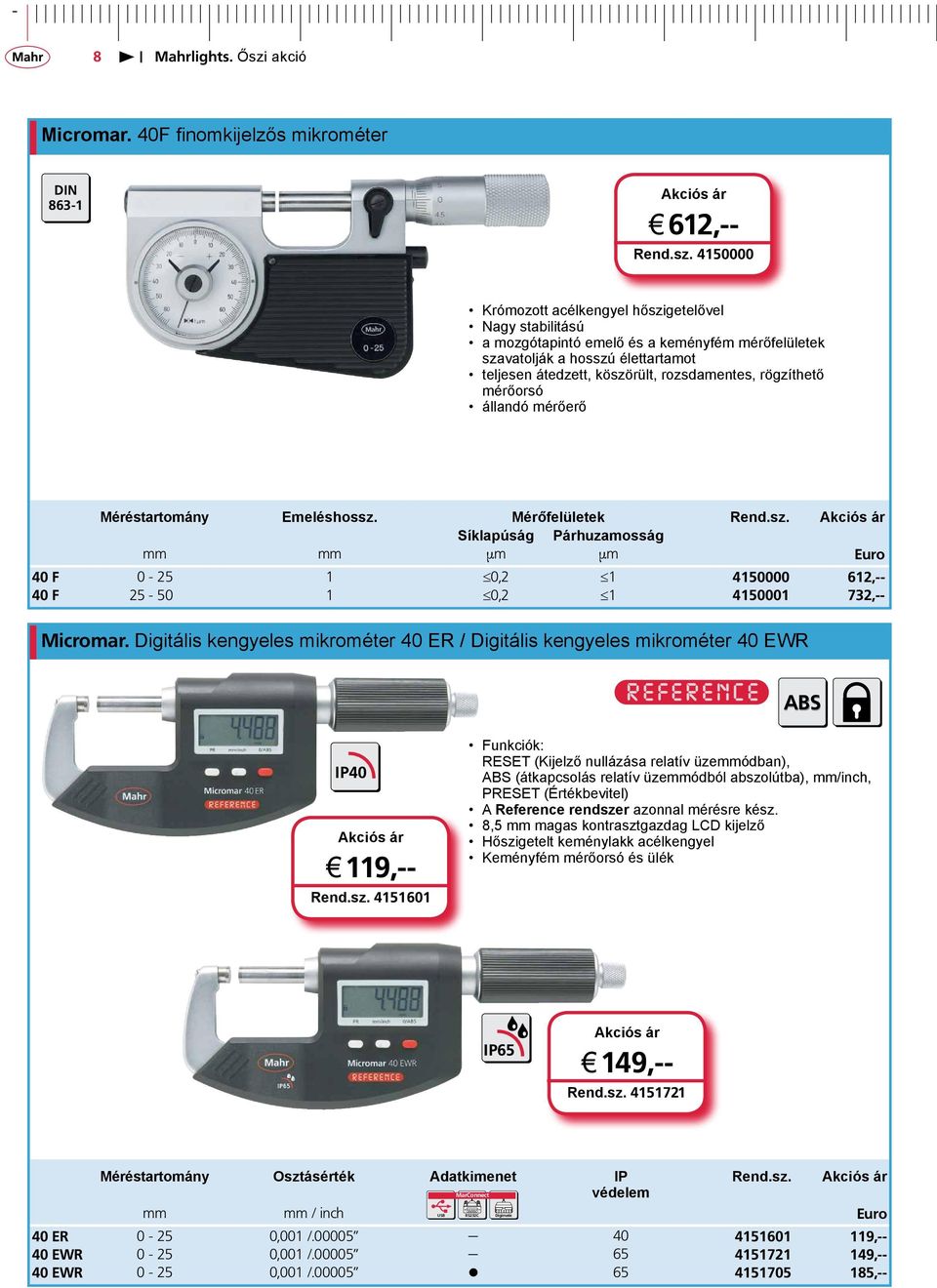

8 - 8 Micromar. 40F finomkijelzős mikrométer DIN j 612,-- Rend.sz Krómozott acélkengyel hőszigetelővel Nagy stabilitású a mozgótapintó emelő és a keményfém mérőfelületek szavatolják a hosszú élettartamot teljesen átedzett, köszörült, rozsdamentes, rögzíthető mérőorsó állandó mérőerő Méréstartomány Emeléshossz. Mérőfelületek Rend.sz. Síklapúság Párhuzamosság mm mm µm µm Euro 40 F , ,-- 40 F , ,-- Micromar. Digitális kengyeles mikrométer 40 ER / Digitális kengyeles mikrométer 40 EWR ABS IP40 j 119,-- Rend.sz Funkciók: RESET (Kijelző nullázása relatív üzemmódban), ABS (átkapcsolás relatív üzemmódból abszolútba), mm/inch, PRESET (Értékbevitel) A Reference rendszer azonnal mérésre kész. 8,5 mm magas kontrasztgazdag LCD kijelző Hőszigetelt keménylakk acélkengyel Keményfém mérőorsó és ülék IP65 j 149,-- Rend.sz Méréstartomány Osztásérték Adatkimenet IP védelem Rend.sz. mm mm / inch Digimatic Euro 40 ER ,001 / ,-- 40 EWR ,001 / ,-- 40 EWR ,001 / ,--

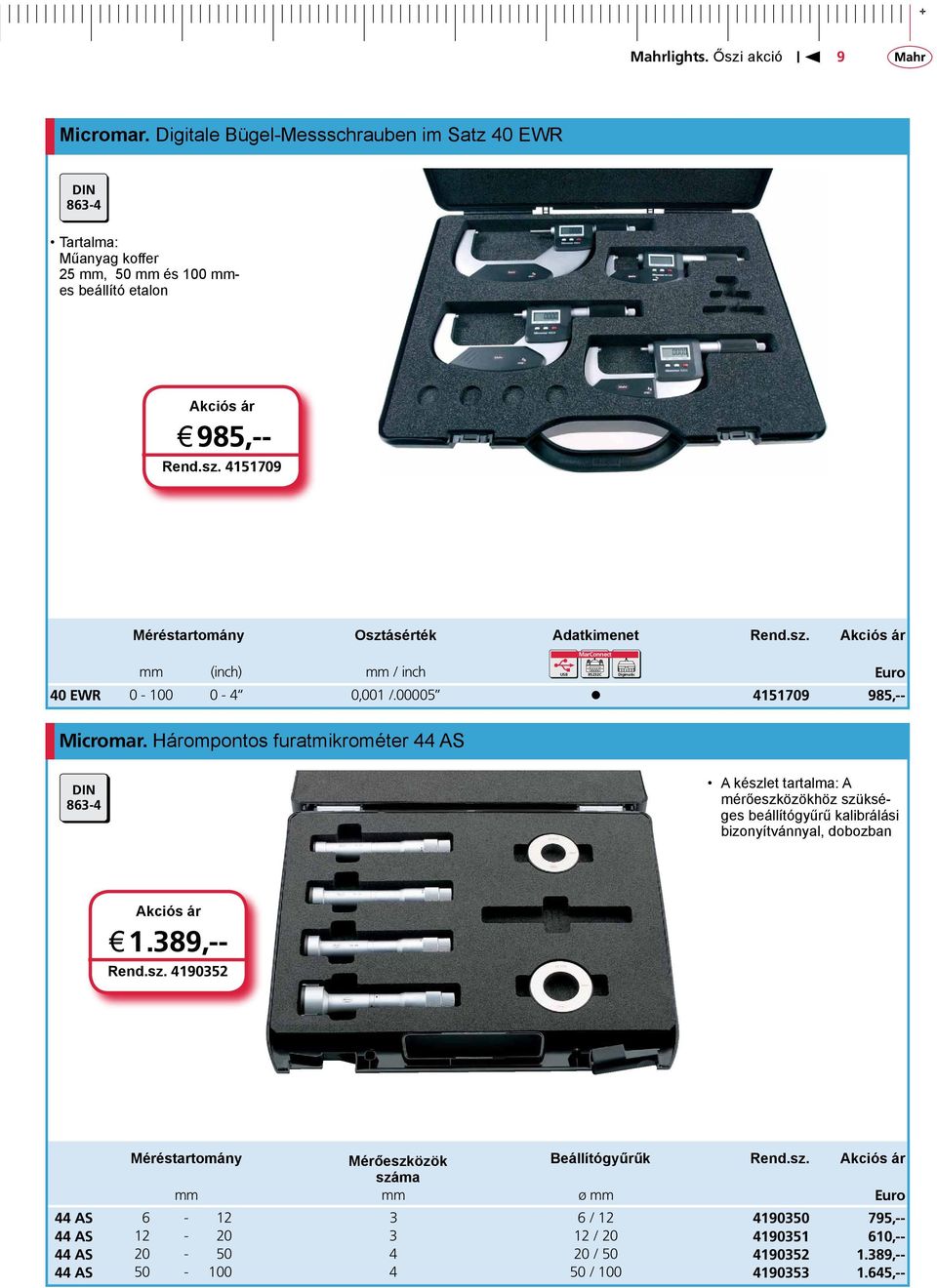

9 + 9 Micromar. Digitale Bügel-Messschrauben im Satz 40 EWR DIN Tartalma: Műanyag koffer 25 mm, 50 mm és 100 mmes beállító etalon j 985,-- Rend.sz Méréstartomány Osztásérték Adatkimenet Rend.sz. mm (inch) mm / inch Digimatic Euro 40 EWR ,001 / ,-- Micromar. Hárompontos furatmikrométer 44 AS DIN A készlet tartalma: A mérőeszközökhöz szükséges beállítógyűrű kalibrálási bizonyítvánnyal, dobozban j 1.389,-- Rend.sz Méréstartomány Mérőeszközök Beállítógyűrűk Rend.sz. száma mm mm ø mm Euro 44 AS / ,-- 44 AS / ,-- 44 AS / ,-- 44 AS / ,--

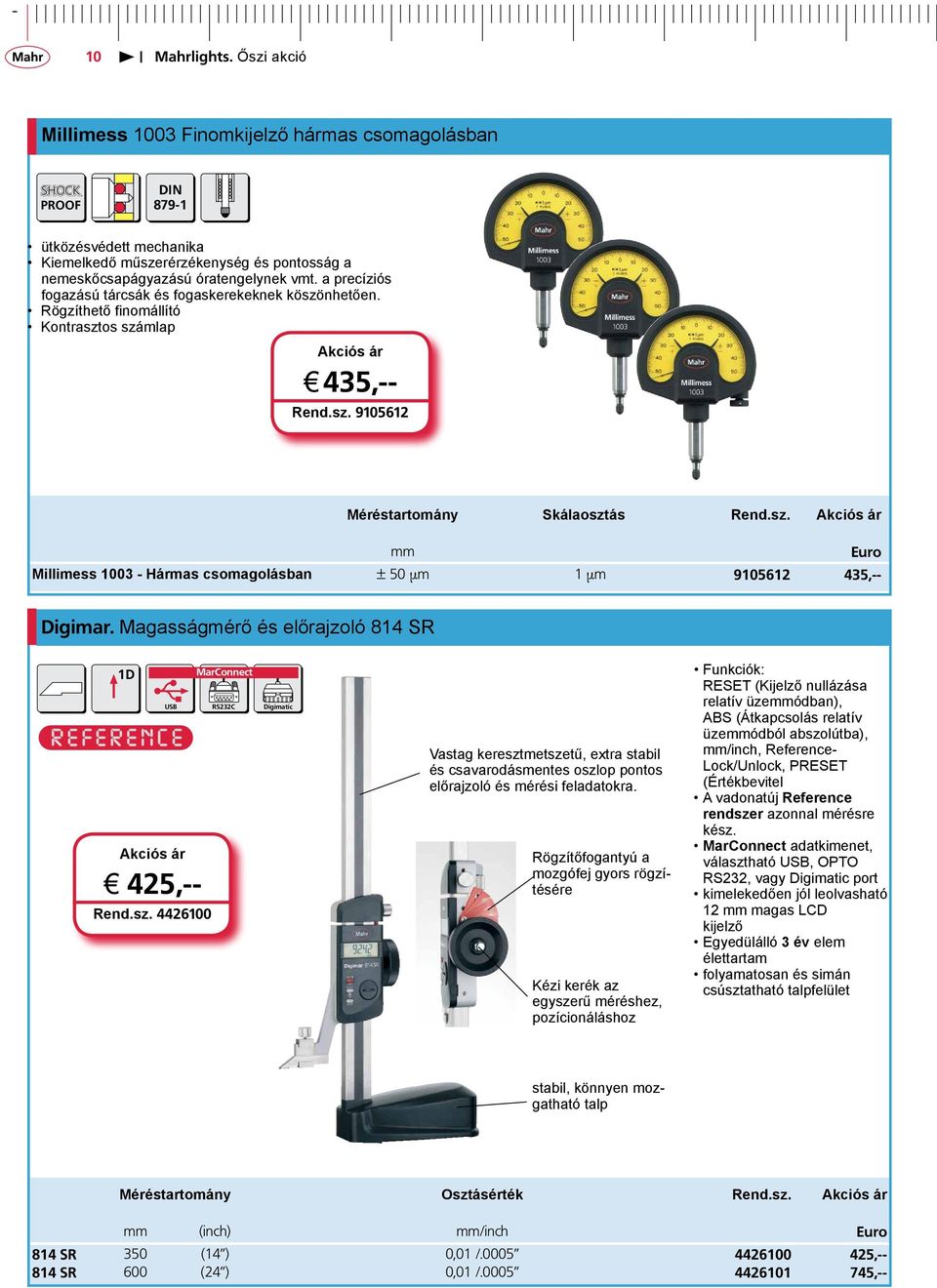

10 - 10 Millimess 1003 Finomkijelző hármas csomagolásban SHOCK PROOF DIN ütközésvédett mechanika Kiemelkedő műszerérzékenység és pontosság a nemeskőcsapágyazású óratengelynek vmt. a precíziós fogazású tárcsák és fogaskerekeknek köszönhetően. Rögzíthető finomállító Kontrasztos számlap j 435,-- Rend.sz Méréstartomány Skálaosztás Rend.sz. mm Euro Millimess Hármas csomagolásban ± 50 µm 1 µm ,-- Digimar. Magasságmérő és előrajzoló 814 SR 1D j 425,-- Rend.sz Digimatic Vastag keresztmetszetű, extra stabil és csavarodásmentes oszlop pontos előrajzoló és mérési feladatokra. Rögzítőfogantyú a mozgófej gyors rögzítésére Kézi kerék az egyszerű méréshez, pozícionáláshoz Funkciók: RESET (Kijelző nullázása relatív üzemmódban), ABS (Átkapcsolás relatív üzemmódból abszolútba), mm/inch, Reference- Lock/Unlock, PRESET (Értékbevitel A vadonatúj Reference rendszer azonnal mérésre kész. adatkimenet, választható, OPTO RS232, vagy Digimatic port kimelekedően jól leolvasható 12 mm magas LCD kijelző Egyedülálló 3 év elem élettartam folyamatosan és simán csúsztatható talpfelület stabil, könnyen mozgatható talp Méréstartomány Osztásérték Rend.sz. mm (inch) mm/inch Euro 814 SR 350 (14 ) 0,01 / , SR 600 (24 ) 0,01 / ,--

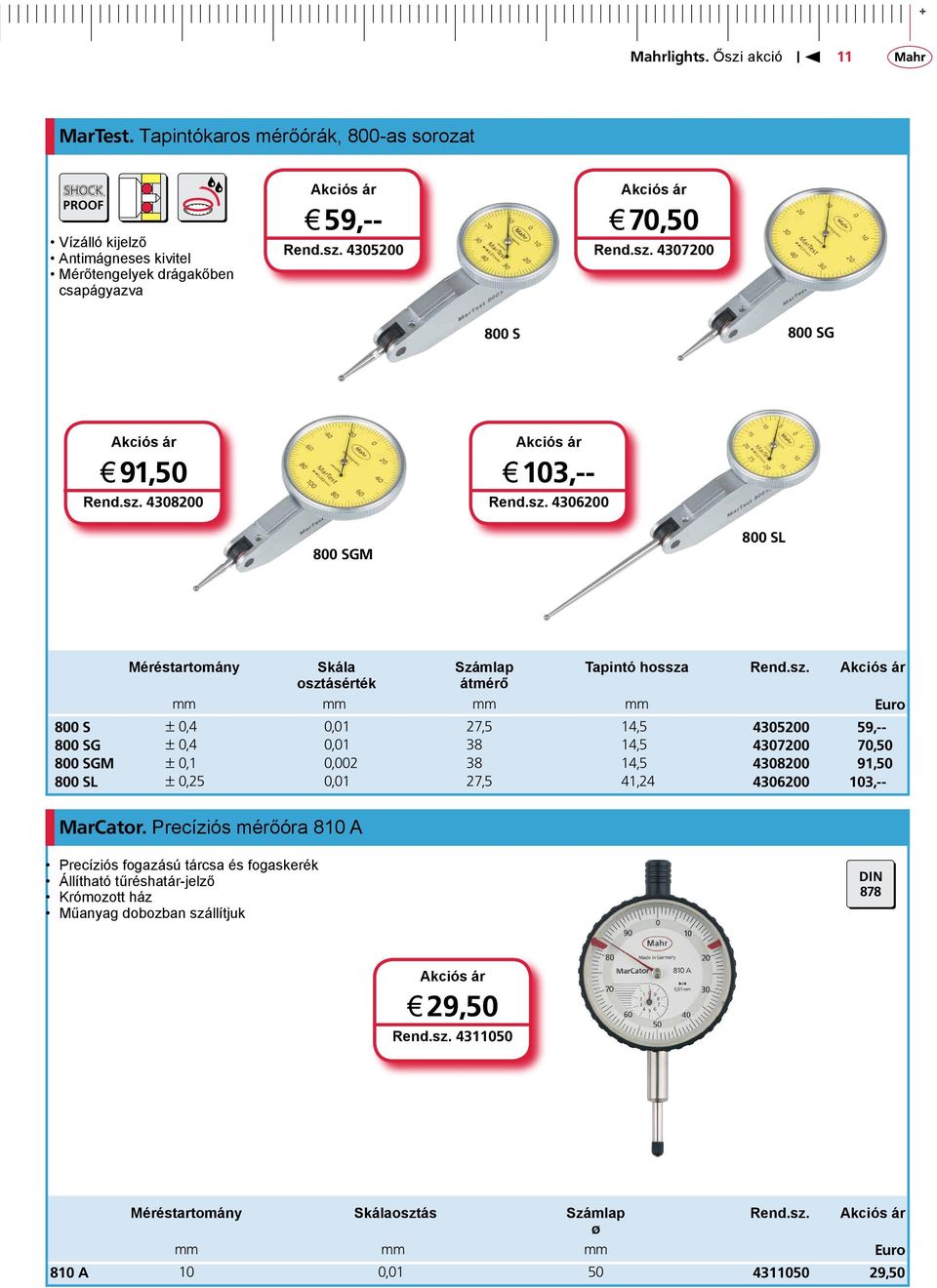

11 + 11 MarTest. Tapintókaros mérőórák, 800 as sorozat SHOCK PROOF Vízálló kijelző Antimágneses kivitel Mérőtengelyek drágakőben csapágyazva j 59,-- Rend.sz j 70,50 Rend.sz S 800 SG j 91,50 Rend.sz j 103,-- Rend.sz SGM 800 SL Méréstartomány Skála osztásérték Számlap átmérő Tapintó hossza Rend.sz. mm mm mm mm Euro 800 S ± 0,4 0,01 27,5 14, , SG ± 0,4 0, , , SGM ± 0,1 0, , , SL ± 0,25 0,01 27,5 41, ,-- MarCator. Precíziós mérőóra 810 A Precíziós fogazású tárcsa és fogaskerék Állítható tűréshatár-jelző Krómozott ház Műanyag dobozban szállítjuk DIN 878 j 29,50 Rend.sz Méréstartomány Skálaosztás Számlap Rend.sz. ø mm mm mm Euro 810 A 10 0, ,50

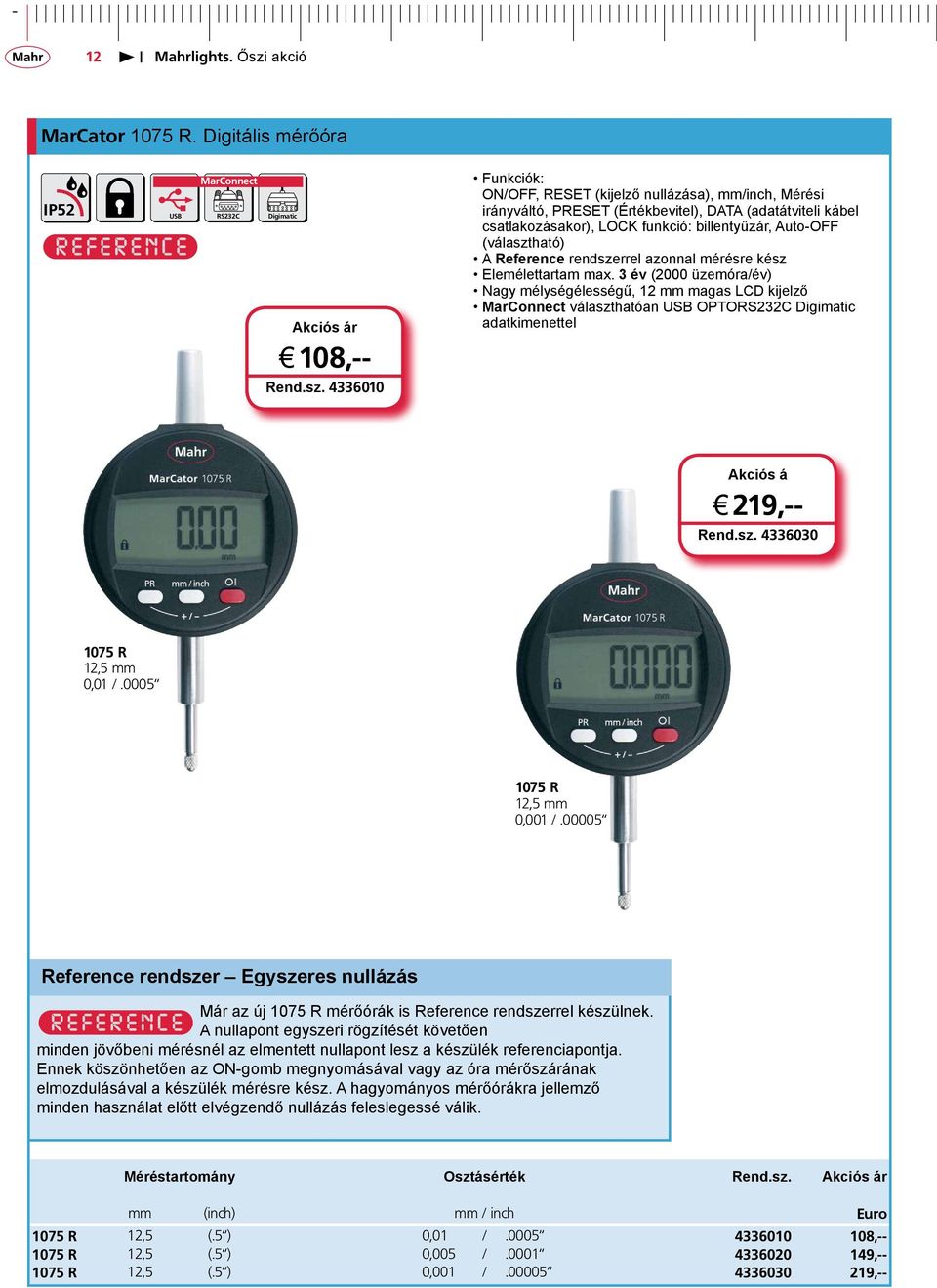

12 - 12 MarCator 1075 R. Digitális mérőóra IP52 Digimatic j 108,-- Funkciók: ON/OFF, RESET (kijelző nullázása), mm/inch, Mérési irányváltó, PRESET (Értékbevitel), DATA (adatátviteli kábel csatlakozásakor), LOCK funkció: billentyűzár, Auto-OFF (választható) A Reference rendszerrel azonnal mérésre kész Elemélettartam max. 3 év (2000 üzemóra/év) Nagy mélységélességű, 12 mm magas LCD kijelző választhatóan OPTO Digimatic adatkimenettel Rend.sz Akciós á j 219,-- Rend.sz R 12,5 mm 0,01 / R 12,5 mm 0,001 / Reference rendszer Egyszeres nullázás Már az új 1075 R mérőórák is Reference rendszerrel készülnek. A nullapont egyszeri rögzítését követően minden jövőbeni mérésnél az elmentett nullapont lesz a készülék referenciapontja. Ennek köszönhetően az ON-gomb megnyomásával vagy az óra mérőszárának elmozdulásával a készülék mérésre kész. A hagyományos mérőórákra jellemző minden használat előtt elvégzendő nullázás feleslegessé válik. Méréstartomány Osztásérték Rend.sz. mm (inch) mm / inch Euro 1075 R 12,5 (.5 ) 0,01 / , R 12,5 (.5 ) 0,005 / , R 12,5 (.5 ) 0,001 / ,--

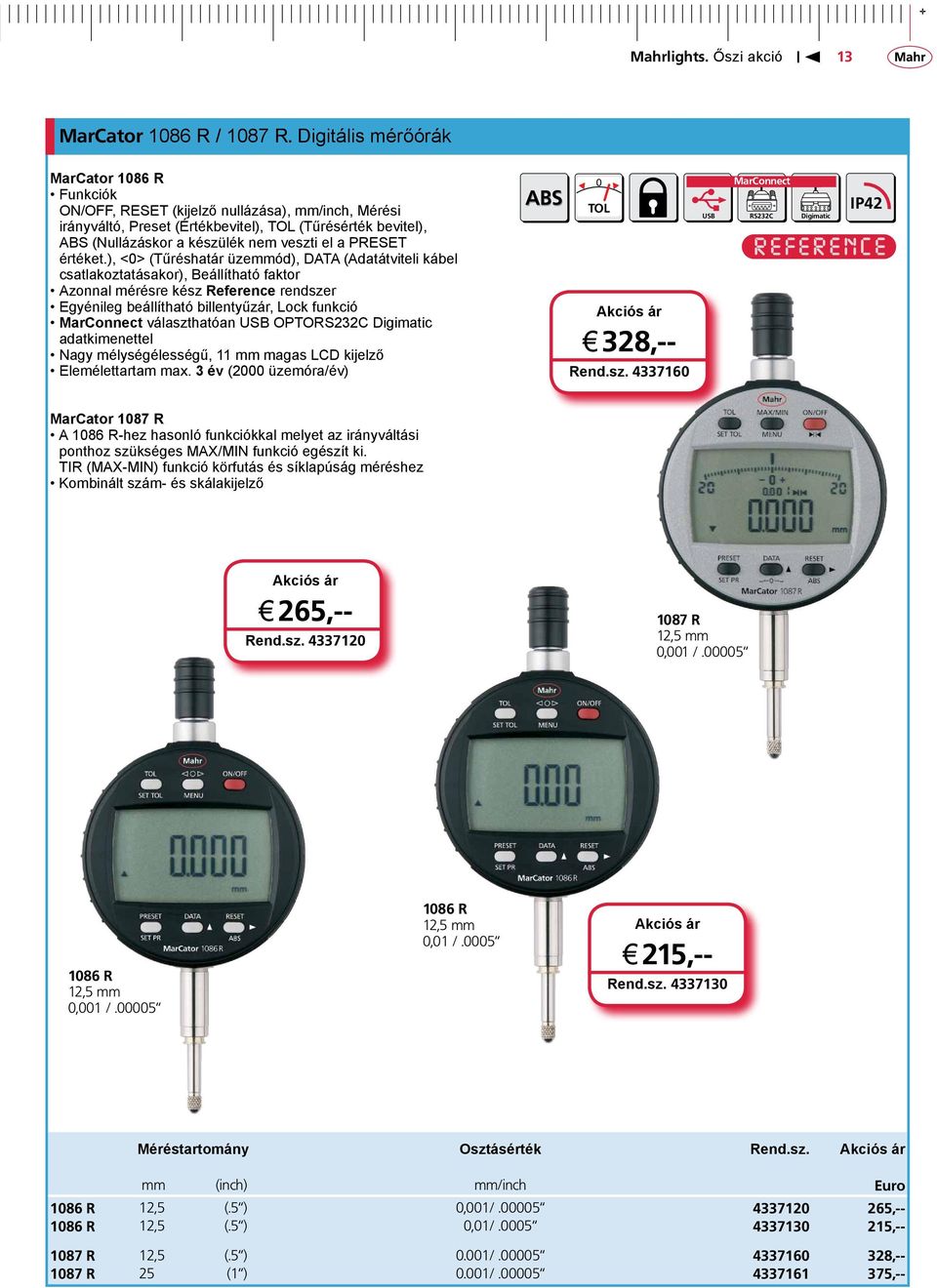

13 + 13 MarCator 1086 R / 1087 R. Digitális mérőórák MarCator 1086 R Funkciók ON/OFF, RESET (kijelző nullázása), mm/inch, Mérési irányváltó, Preset (Értékbevitel), TOL (Tűrésérték bevitel), ABS (Nullázáskor a készülék nem veszti el a PRESET értéket.), <0> (Tűréshatár üzemmód), DATA (Adatátviteli kábel csatlakoztatásakor), Beállítható faktor Azonnal mérésre kész Reference rendszer Egyénileg beállítható billentyűzár, Lock funkció választhatóan OPTO Digimatic adatkimenettel Nagy mélységélességű, 11 mm magas LCD kijelző Elemélettartam max. 3 év (2000 üzemóra/év) ABS 0 TOL j 328,-- Rend.sz Digimatic IP42 MarCator 1087 R A 1086 R-hez hasonló funkciókkal melyet az irányváltási ponthoz szükséges MAX/MIN funkció egészít ki. TIR (MAX-MIN) funkció körfutás és síklapúság méréshez Kombinált szám- és skálakijelző j 265,-- Rend.sz R 12,5 mm 0,001 / R 12,5 mm 0,001 / R 12,5 mm 0,01 /.0005 j 215,-- Rend.sz Méréstartomány Osztásérték Rend.sz. mm (inch) mm/inch Euro 1086 R 12,5 (.5 ) 0,001/ , R 12,5 (.5 ) 0,01/ , R 12,5 (.5 ) 0.001/ , R 25 (1 ) 0.001/ ,--

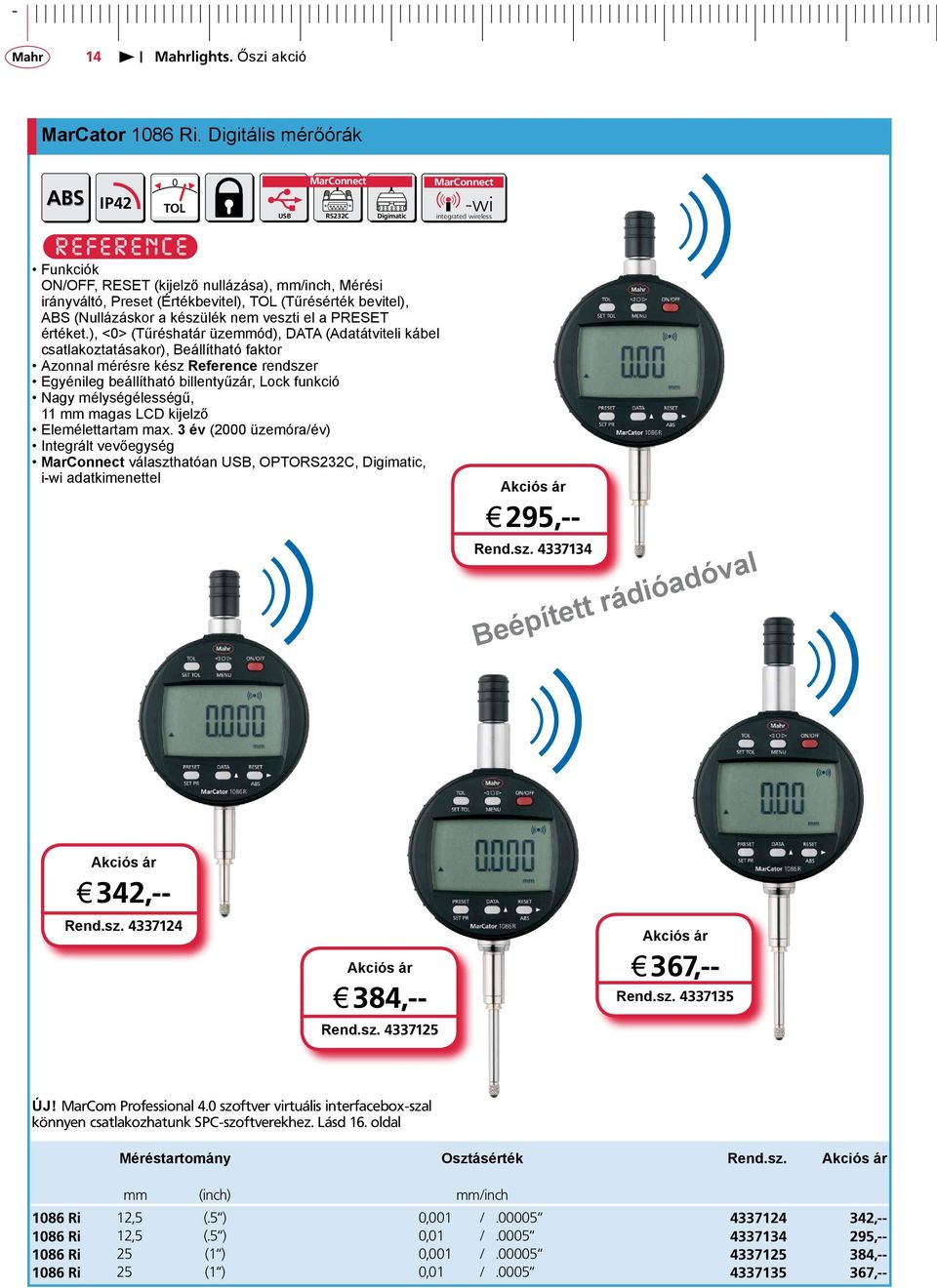

14 - 14 MarCator 1086 Ri. Digitális mérőórák ABS IP42 0 TOL Digimatic -wi integrated wireless Funkciók ON/OFF, RESET (kijelző nullázása), mm/inch, Mérési irányváltó, Preset (Értékbevitel), TOL (Tűrésérték bevitel), ABS (Nullázáskor a készülék nem veszti el a PRESET értéket.), <0> (Tűréshatár üzemmód), DATA (Adatátviteli kábel csatlakoztatásakor), Beállítható faktor Azonnal mérésre kész Reference rendszer Egyénileg beállítható billentyűzár, Lock funkció Nagy mélységélességű, 11 mm magas LCD kijelző Elemélettartam max. 3 év (2000 üzemóra/év) Integrált vevőegység választhatóan, OPTO, Digimatic, i-wi adatkimenettel j 295,-- Rend.sz Beépített rádióadóval j 342,-- Rend.sz j 384,-- Rend.sz j 367,-- Rend.sz ÚJ! MarCom Professional 4.0 szoftver virtuális interfacebox-szal könnyen csatlakozhatunk SPC-szoftverekhez. Lásd 16. oldal Méréstartomány Osztásérték Rend.sz. mm (inch) mm/inch 1086 Ri 12,5 (.5 ) 0,001 / , Ri 12,5 (.5 ) 0,01 / , Ri 25 (1 ) 0,001 / , Ri 25 (1 ) 0,01 / ,--

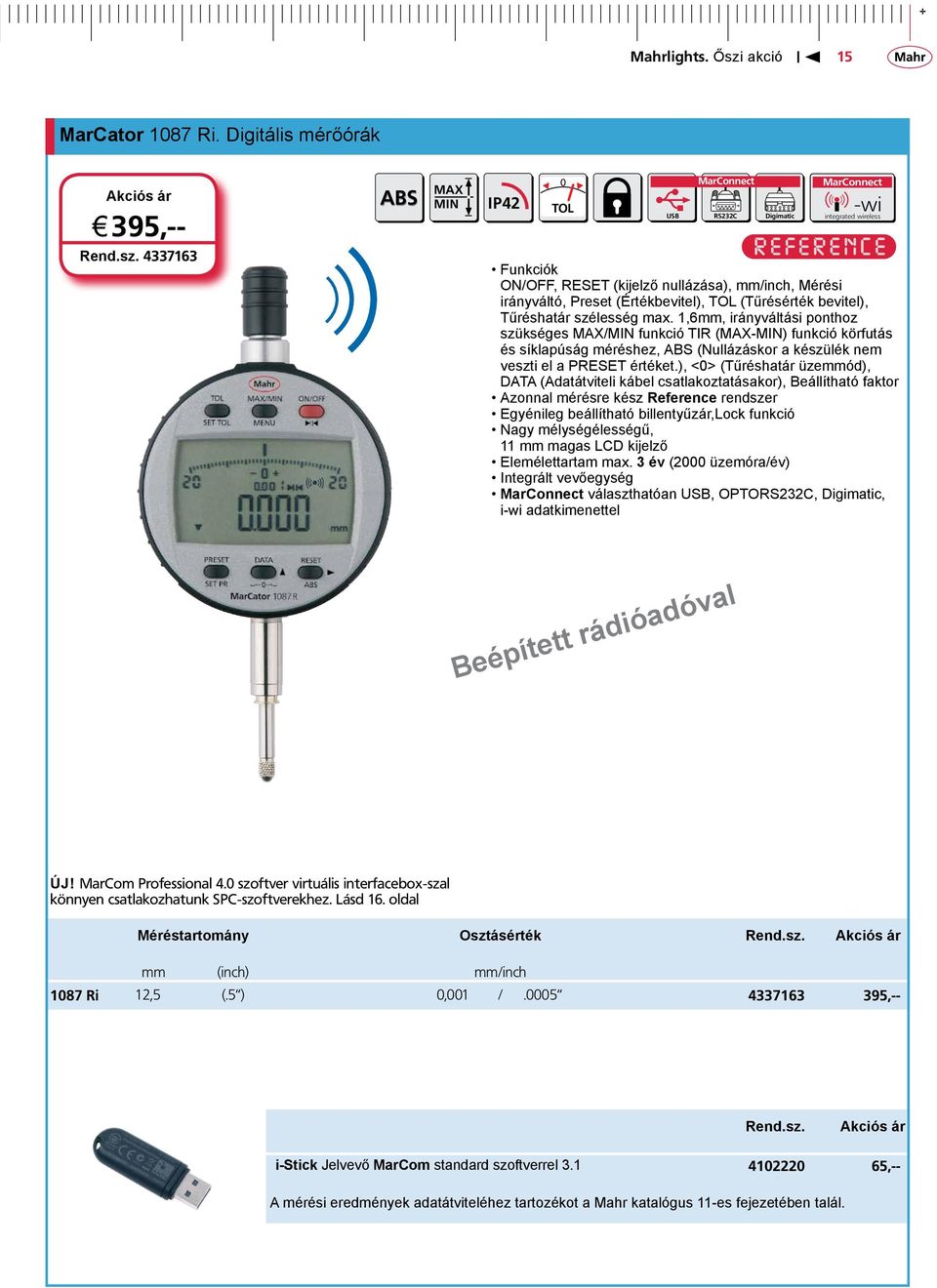

15 + 15 MarCator Digitale Ri. Messuhren Digitális mérőórák 1087 Ri j 395,-- ABS MAX MIN IP42 0 TOL Digimatic -wi integrated wireless Rend.sz Funkciók ON/OFF, RESET (kijelző nullázása), mm/inch, Mérési irányváltó, Preset (Értékbevitel), TOL (Tűrésérték bevitel), Tűréshatár szélesség max. 1,6mm, irányváltási ponthoz szükséges MAX/MIN funkció TIR (MAX-MIN) funkció körfutás és síklapúság méréshez, ABS (Nullázáskor a készülék nem veszti el a PRESET értéket.), <0> (Tűréshatár üzemmód), DATA (Adatátviteli kábel csatlakoztatásakor), Beállítható faktor Azonnal mérésre kész Reference rendszer Egyénileg beállítható billentyűzár,lock funkció Nagy mélységélességű, 11 mm magas LCD kijelző Elemélettartam max. 3 év (2000 üzemóra/év) Integrált vevőegység választhatóan, OPTO, Digimatic, i-wi adatkimenettel Beépített rádióadóval ÚJ! MarCom Professional 4.0 szoftver virtuális interfacebox-szal könnyen csatlakozhatunk SPC-szoftverekhez. Lásd 16. oldal Méréstartomány Osztásérték Rend.sz. mm (inch) mm/inch 1087 Ri 12,5 (.5 ) 0,001 / ,-- Rend.sz. i-stick Jelvevő MarCom standard szoftverrel ,-- A mérési eredmények adatátviteléhez tartozékot a Mahr katalógus 11-es fejezetében talál.

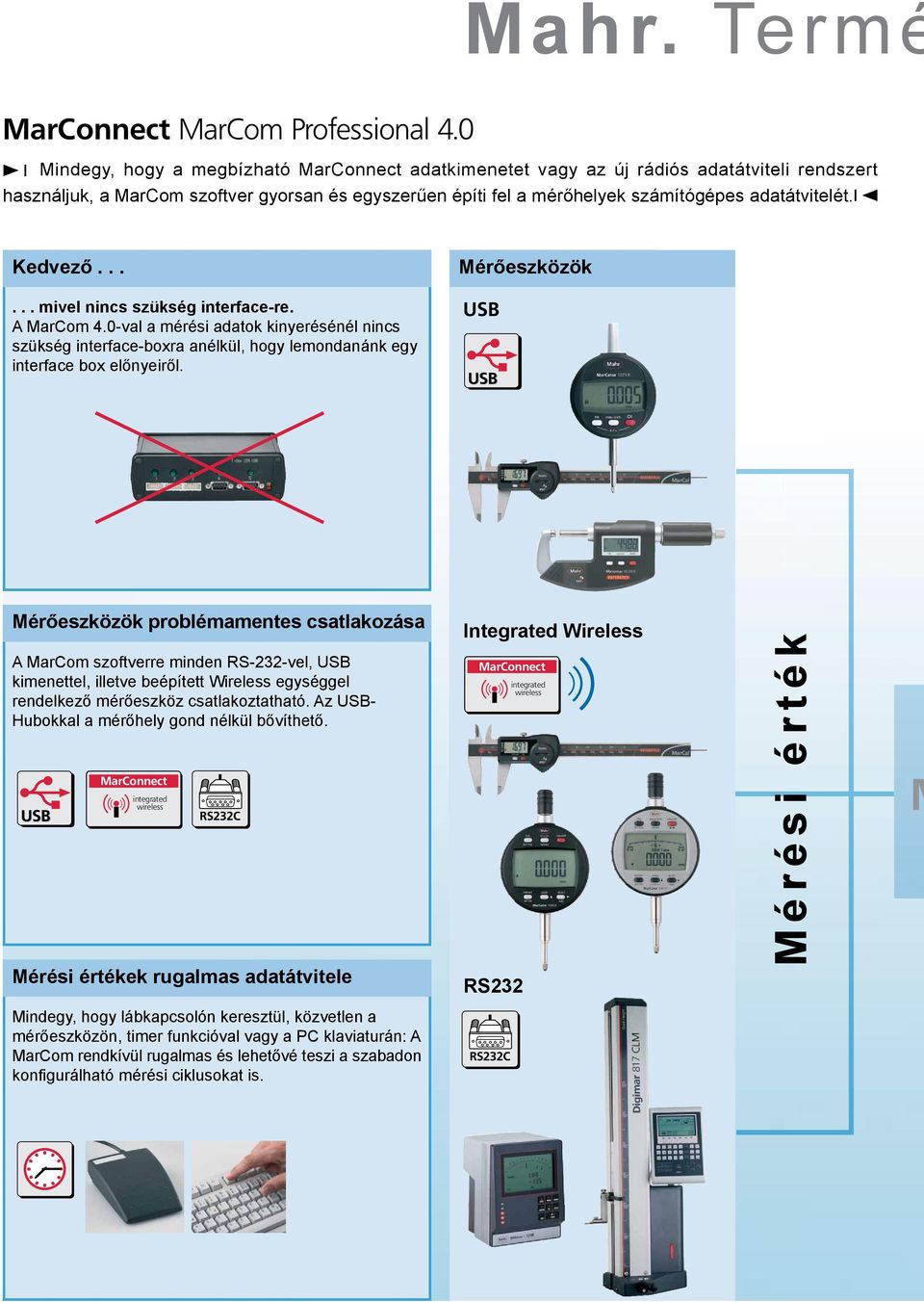

16 Mahr. Termé MarCom Professional 4.0 Mindegy, hogy a megbízható adatkimenetet vagy az új rádiós adatátviteli rendszert használjuk, a MarCom szoftver gyorsan és egyszerűen építi fel a mérőhelyek számítógépes adatátvitelét. Kedvező... Mérőeszközök... mivel nincs szükség interface-re. A MarCom 4.0-val a mérési adatok kinyerésénél nincs szükség interface-boxra anélkül, hogy lemondanánk egy interface box előnyeiről. Mérőeszközök problémamentes csatlakozása A MarCom szoftverre minden RS-232-vel, kimenettel, illetve beépített Wireless egységgel rendelkező mérőeszköz csatlakoztatható. Az - Hubokkal a mérőhely gond nélkül bővíthető. integrated wireless Integrated Wireless integrated wireless Mérési érték M Mérési értékek rugalmas adatátvitele RS232 Mindegy, hogy lábkapcsolón keresztül, közvetlen a mérőeszközön, timer funkcióval vagy a PC klaviaturán: A MarCom rendkívül rugalmas és lehetővé teszi a szabadon konfigurálható mérési ciklusokat is.

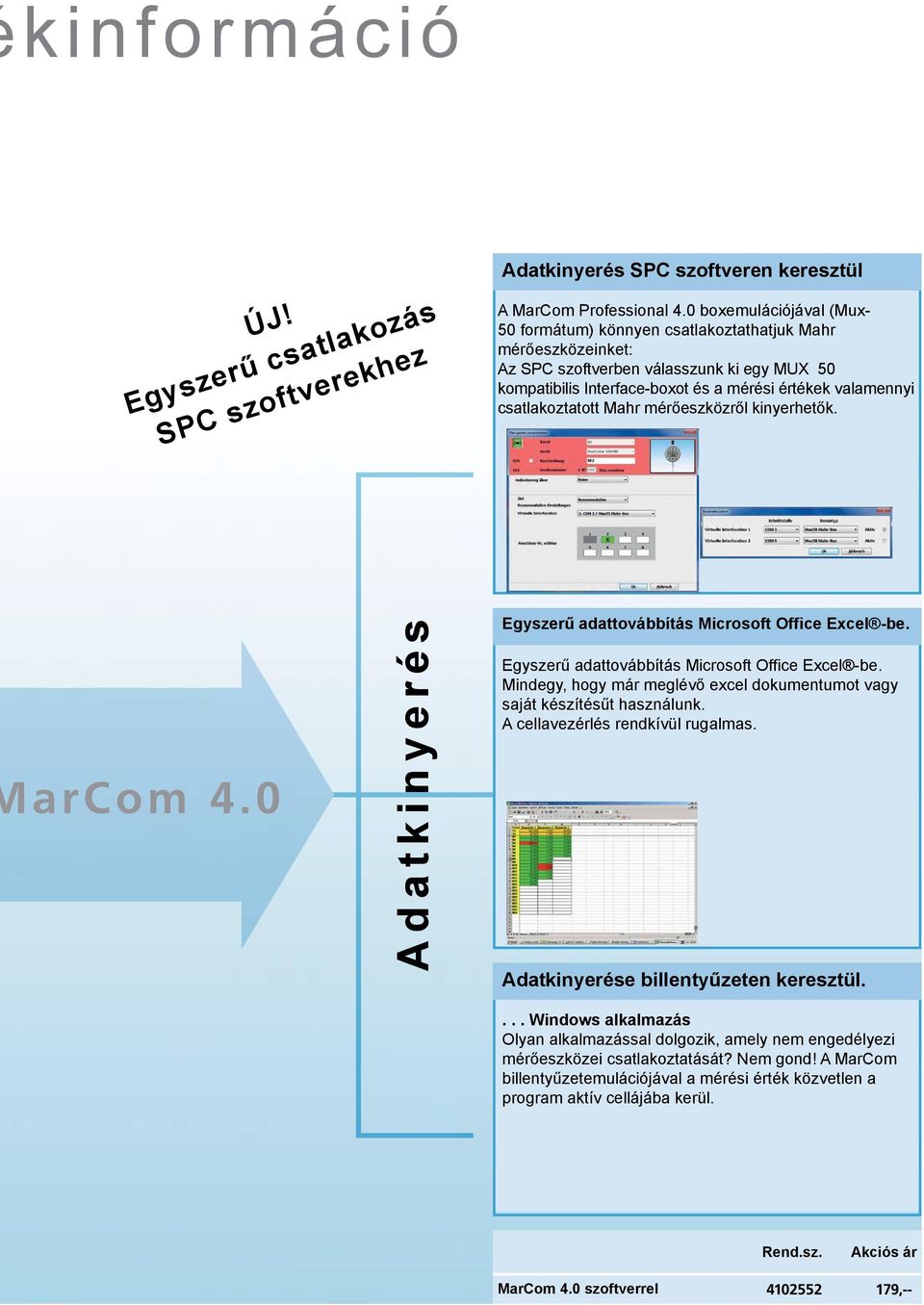

17 kinformáció ÚJ! Egyszerű csatlakozás SPC szoftverekhez Adatkinyerés SPC szoftveren keresztül A MarCom Professional 4.0 boxemulációjával (Mux- 50 formátum) könnyen csatlakoztathatjuk Mahr mérőeszközeinket: Az SPC szoftverben válasszunk ki egy MUX 50 kompatibilis Interface-boxot és a mérési értékek valamennyi csatlakoztatott Mahr mérőeszközről kinyerhetők. arcom 4.0 Adatkinyerés Egyszerű adattovábbítás Microsoft Office Excel -be. Egyszerű adattovábbítás Microsoft Office Excel -be. Mindegy, hogy már meglévő excel dokumentumot vagy saját készítésűt használunk. A cellavezérlés rendkívül rugalmas. Adatkinyerése billentyűzeten keresztül.... Windows alkalmazás Olyan alkalmazással dolgozik, amely nem engedélyezi mérőeszközei csatlakoztatását? Nem gond! A MarCom billentyűzetemulációjával a mérési érték közvetlen a program aktív cellájába kerül. Rend.sz. MarCom 4.0 szoftverrel ,--

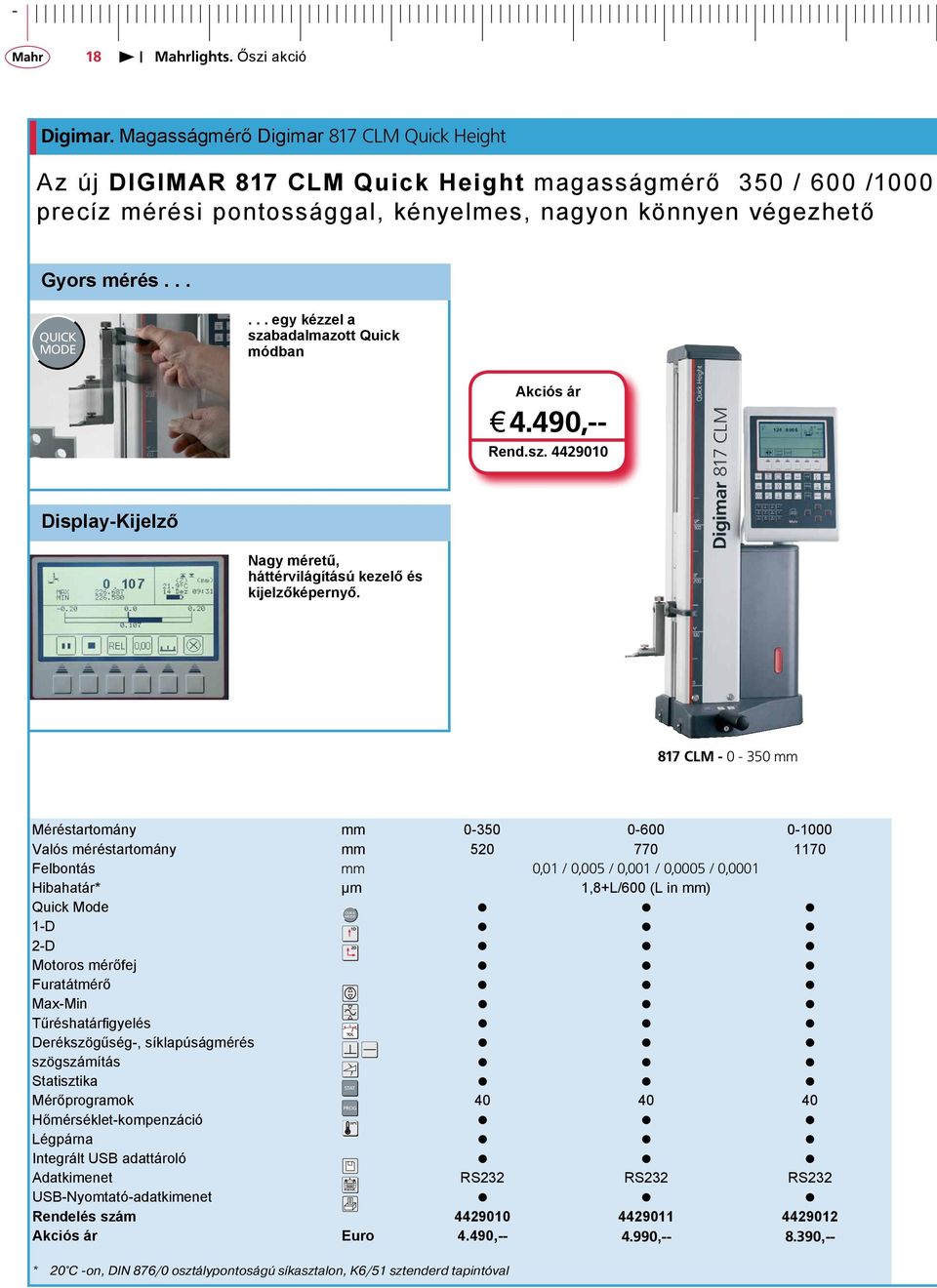

18 - 18 Digimar. Magasságmérő Digimar 817 CLM Quick Height Az új DIGIMAR 817 CLM Quick Height magasságmérő 350 / 600 /1000 precíz mérési pontossággal, kényelmes, nagyon könnyen végezhető Gyors mérés... QUICK MODE... egy kézzel a szabadalmazott Quick módban j 4.490,-- Rend.sz Display-Kijelző Nagy méretű, háttérvilágítású kezelő és kijelzőképernyő. 817 CLM mm Méréstartomány mm Valós méréstartomány mm Felbontás mm 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 Hibahatár* µm 1,8+L/600 (L in mm) Quick Mode QUICK MODE 1-D 1D 2-D 2D Motoros mérőfej Furatátmérő Max-Min Tűréshatárfigyelés 0 TOL Derékszögűség-, síklapúságmérés szögszámítás Statisztika STAT Mérőprogramok PROG Hőmérséklet-kompenzáció 20 C Légpárna Integrált adattároló Adatkimenet RS232 RS232 RS232 -Nyomtató-adatkimenet Rendelés szám Euro 4.490, , ,-- * 20 C -on, DIN 876/0 osztálypontoságú síkasztalon, K6/51 sztenderd tapintóval

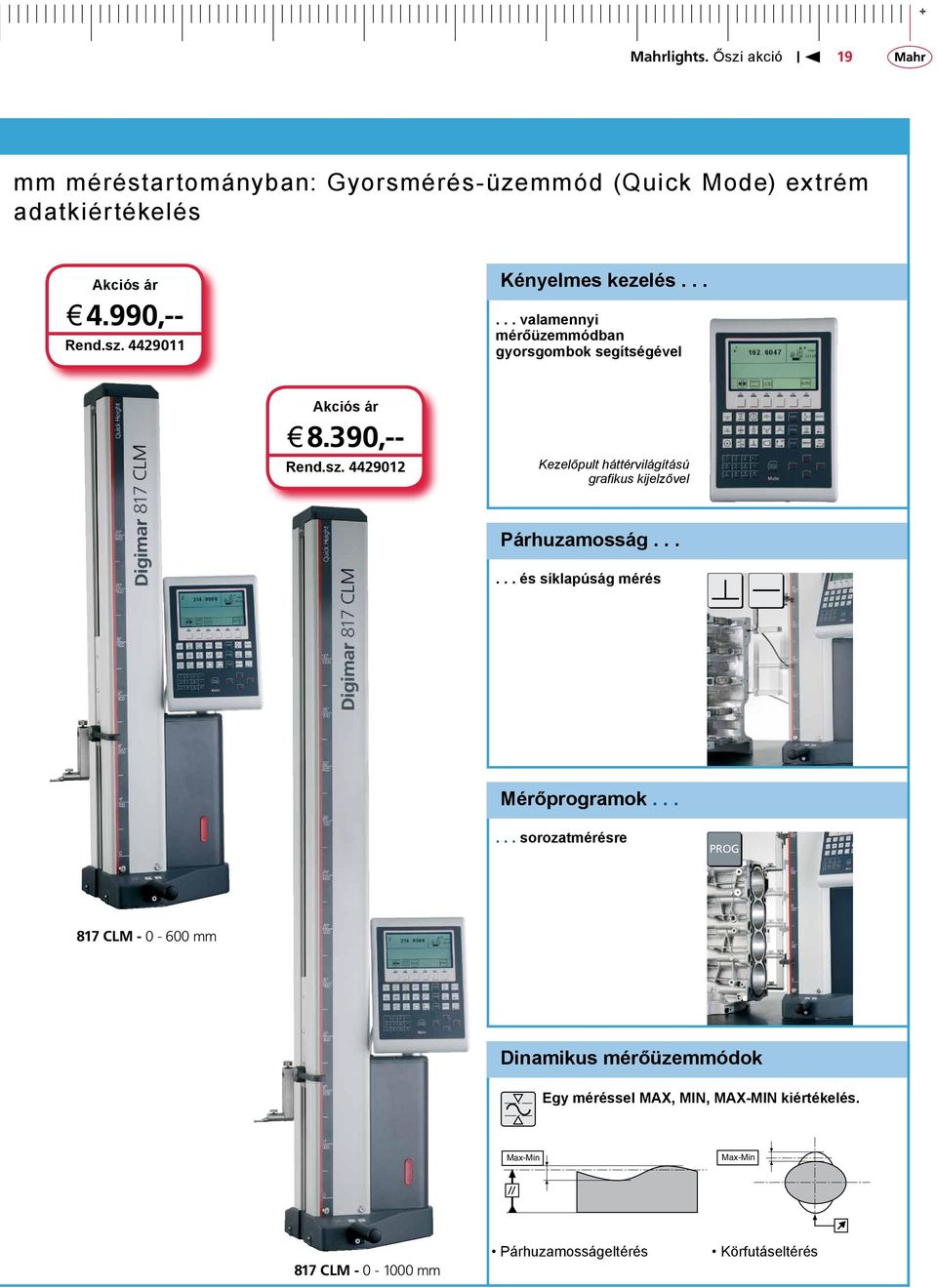

19 + 19 mm méréstartományban: Gyorsmérés-üzemmód (Quick Mode) extrém adatkiértékelés j 4.990,-- Rend.sz Kényelmes kezelés valamennyi mérőüzemmódban gyorsgombok segítségével j 8.390,-- Rend.sz Kezelőpult háttérvilágítású grafikus kijelzővel Párhuzamosság és síklapúság mérés Mérőprogramok sorozatmérésre PROG 817 CLM mm Max-Min Dinamikus mérőüzemmódok Egy méréssel MAX, MIN, MAX-MIN kiértékelés. Max-Min Max-Min 817 CLM mm Max-Min Párhuzamosságeltérés Körfutáseltérés

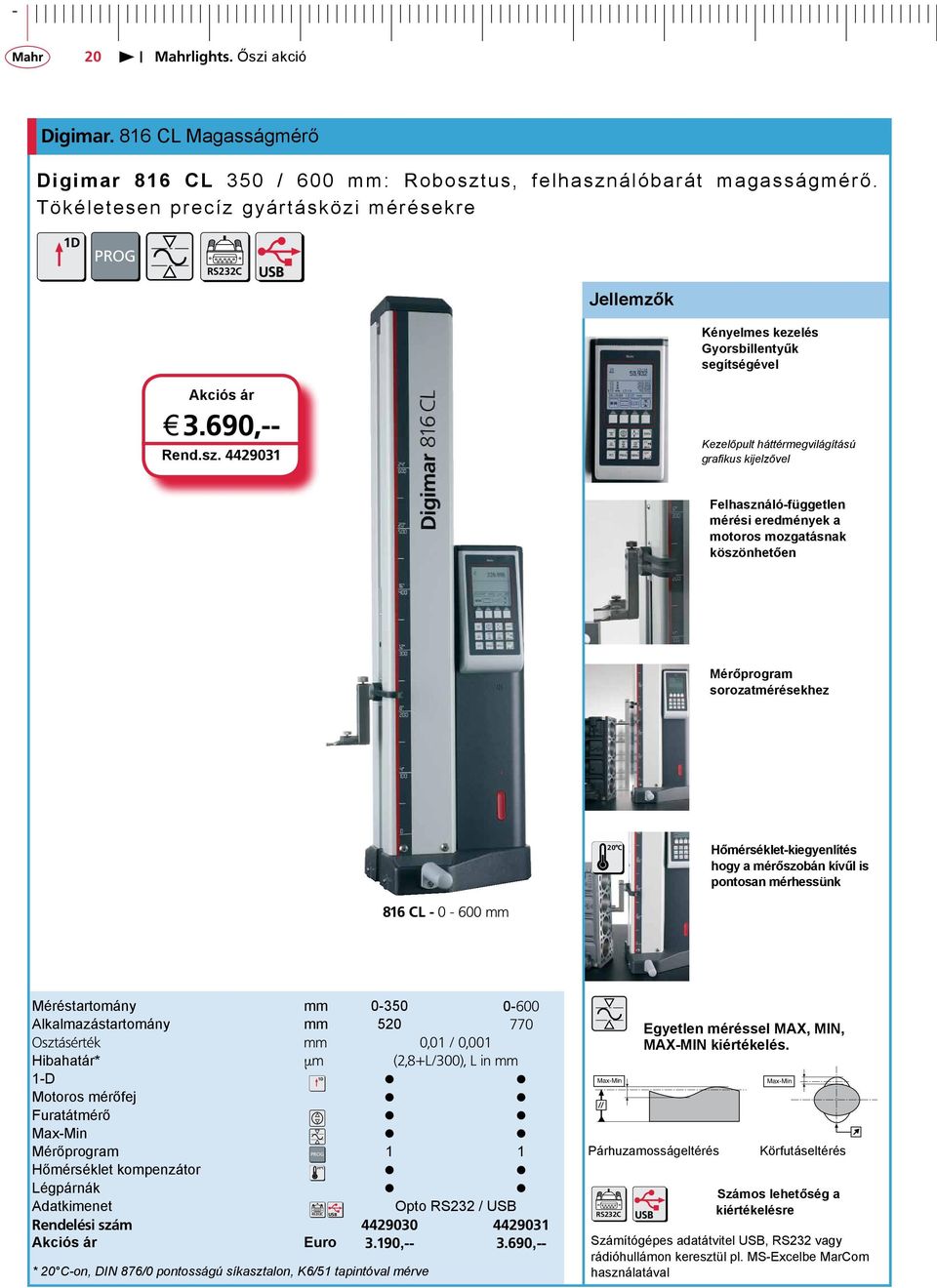

20 - 20 Digimar. 816 CL Magasságmérő Digimar 816 CL 350 / 600 mm: Robosztus, felhasználóbarát magasságmérő. Tökéletesen precíz gyártásközi mérésekre 1D PROG Jellemzők Kényelmes kezelés Gyorsbillentyűk segítségével j 3.690,-- Rend.sz Kezelőpult háttérmegvilágítású grafikus kijelzővel Felhasználó-független mérési eredmények a motoros mozgatásnak köszönhetően Mérőprogram sorozatmérésekhez 20 C Hőmérséklet-kiegyenlítés hogy a mérőszobán kívűl is pontosan mérhessünk 816 CL mm Méréstartomány mm Alkalmazástartomány mm Osztásérték mm 0,01 / 0,001 Hibahatár* µm (2,8+L/300), L in mm 1D 1-D Motoros mérőfej Furatátmérő Max-Min Mérőprogram PROG C Hőmérséklet kompenzátor Légpárnák Adatkimenet Opto RS232 / Rendelési szám Euro 3.190, ,-- * 20 C-on, DIN 876/0 pontosságú síkasztalon, K6/51 tapintóval mérve Max-Min Max-Min Max-Min Egyetlen méréssel MAX, MIN, MAX-MIN kiértékelés. Párhuzamosságeltérés Max-Min Körfutáseltérés Számos lehetőség a kiértékelésre Számítógépes adatátvitel, RS232 vagy rádióhullámon keresztül pl. MS-Excelbe MarCom használatával

21 + 21 Millimar. S 1840 oszlopos kijelző MAX MIN 0 TOL j 1.129,-- Rend.sz Elektromos tapintókkal végzendő mérésekhez (pl. Mahr P2004) 2 bemenet az induktív tapintókhoz (választható Mahr vagy Tesa tapintókhoz) Dinamikus mérések: Max, MIN, Max-Min, Max+Min, Középérték) Programozható a beépített fóliatasztatúrán vagy RS232-adatkimeneten keresztűl MS-Windows által konfigurált szoftwerek alkalmazásával A kijelzés tartománya ±10...±10000μm Az S 1840 műszaki jellemzői Három színt alkalmazó, könnyen leolvasható analóg kijelzés Méréstartomány Induktív tapintó Adatkimenetek Számítógép, Nyomtató S 1840 M 4000 (±2000) µm, Felbontás 0,1µm 400 (±200) µm, Felbontás 0,01µm RS232-es, 9 pólusú (PC kompatibilis telepítéssel) - vezérléskimenet 3 opto csatolású kimenet, 24 V, 100 ma - vezérlés bemenetek 3 opto csatolású bemenet, 24 V, 10 ma Kompatibilitás Mahr Rendelés szám * Euro 1.129,-- * Alaptalp nélkül Rend.sz. Euro Alaptalp S ,-- Millimar. Induktív tapintó P2004 / P1300 IP64 j 195,-- Rend.sz Speciális fémötvözetből készült tapintótest amely képes tökéletesen leárnyékolni a környezeti mágneses illetve elektromágneses mezőt Átcserélhető axiális illetve sugárirányú kábelkimenet (csak P2004 esetén) P2004 j 190,-- Rend.sz P1300 Tapintó típus P2004 M P2004 T P1300 MA P1300 TA Méréstartomány ± 2,0 mm Mérőút 4 mm Ismétlési pontosság 0,1 µm Mérőerő 0,75 N Tapintóemelés Befogás Keményfém golyóstapintó Befogószár 8h6 mm Kábelhossza 2,5 m Kábelkimenet axiális/sugárirányú IEC sz. védelem IP64 Kompatibilitás Mahr Tesa Mahr Tesa Rendelés szám Euro 190,-- 190,-- 195,-- 195,--

22 - 22 MarSurf. M 300 Hordozható érdességmérő szett j 3.480,-- Rend.sz A szett tartalma: M300-as kiértékelő egység RD 18-as előtoló egység beépített etalonnal PHT 6-350/ 2 µm Sztenderd tapintó (szabványos) Magasságállítás, tapintóvédő, 2 kábel, hordtáska, stb. RD 18 Különleges jellemzők Vezeték nélküli Bluetooth kapcsolat Szabvány szerinti automata készülékbeállítás Beépített hőpapírnyomtató R-Profil nyomtatás hőpapírra Automatikus vagy kérhető jegyzőkönyv nyomtatás Mérési eredmények nyomtatása adatkimeneten át PC-re továbbítva Kiértékelés a használatos szabványok (ISO/JIS) szerinti érdességjellemzőkre, paraméterekre valamint profilgörbe és paraméterek, anyaghányad-görbe listázás Mérési eredmények, érdességprofilok mentése Tűréshatár-figyelés R-profil (ISO/ASME/JIS), P-profil (MOTIF), anyaggörbe, mérési értékek nyomtatása A tolerancián kívül eső (C1-C2) csúcsok számának meghatározása. 15 választható nyelv Mértékegység μm/μinch illetve szabvány (ISO, JIS, ASME, MOTIF) választás Egyedi mérési hossz, valamint rövid vágási hossz választás Készülékzár a készülékbeállítás módosításának megakadályozására Beépített akkumulátortöltés felügyelet Hálózati csatlakozó ország illetve kontinens specifikus csatlakozó dugókkal Dátum és pontosidő a jegyzőkönyv készítéshez Rend.sz. Euro M300 Set ,--

23 + 23 MarSurf. M 300 C hordozható érdességmérő szett j 3.480,-- Rend.sz Felsőfejes mérés RD 18 C + Kézi prizma (levehető) M 300 C Mérés a homlokfelületen Különleges jellemzők Szabvány szerinti automata készülékbeállítás Beépített hőpapírnyomtató R-Profil nyomtatás hőpapírra Automatikus vagy kérhető jegyzőkönyv nyomtatás Mérési eredmények nyomtatása adatkimeneten át PC-re továbbítva Kiértékelés a használatos szabványok (ISO/JIS) szerinti érdességjellemzőkre, paraméterekre valamint profilgörbe és paraméterek, anyaghányad-görbe listázás Mérési eredmények, érdességprofilok mentése Tűréshatár-figyelés R-profil (ISO/ASME/JIS), P-profil (MOTIF), anyaggörbe, mérési értékek nyomtatása A tolerancián kívül eső (C1-C2) csúcsok számának meghatározása. 15 választható nyelv Mértékegység μm/μinch illetve szabvány (ISO, JIS, ASME, MOTIF) választás Egyedi mérési hossz, valamint rövid vágási hossz választás Készülékzár a készülékbeállítás módosításának megakadályozására Beépített akkumulátortöltés felügyelet Hálózati csatlakozó ország illetve kontinens specifikus csatlakozó dugókkal Dátum és pontosidő a jegyzőkönyv készítéshez A szett tartalma: M 300 C kiértékelő egység RD 18 C hengeres előtoló egység PHT 6-350/2µm sztenderd tapintó (szabványos) PRN 10 érdességi etalon Mahr kalibrálási bizonyítvánnyal Magasságállítás, tapintóvédő, 1 kábel, (számítógépes csatlakozásra), hordtáska, stb. Rend.sz. Fontos: kiegészítésként MarSurf RD 18 C2 különálló előtolóegység M300 C kereszttapintóhoz kapható! Euro M300 C Set ,--

24 - 24 MarSurf. Mobil érdességmérő készülék MarSurf PS1 PS1 Explorer szoftverrel Digimatic j 1.900,-- Rend.sz A szett tartalma: előtoló egység 17,5 mm úthosszig 350µm méréstartományú csúszótalpas tapintó, 2µm/90 gyémánttűvel, 0,7 mn tapintó erővel Magasság állítás, kábel, hordtáska, hálózati töltő, stb. PS1 Explorer szoftver profilok és mérési adatok nyomtatása Különleges jellemzők beépített kalibráló etalon automatika funkció a szabványos szűrők és tapintási hosszok kiválasztására dinamikus kalibrálási funkció automatikus korrekciós érték beállítással 31 érdességi jellemző kiértékelése Nagyméretű kijelző Mérési úthossz és csökkentett szűrő választható Fáziskorrekt profilszűrő (Gauss szűrő) DIN EN ISO11562 szerint, különleges szűrő DIN EN ISO szerint, ls szűrő DIN EN ISO 3274 szerint (kikapcsolható) µm/inch átkapcsolható 15 nyelv választható csatlakozás (akár egy Pendrive), a belső tároló lehetővé teszi max. 15 profil, vagy max adat tárolását Számos tartozékkal rendelhető, mint pl. nyomtató, kiértékelő szoftver, különféle tapintók, adapter keresztirányú méréshez, homlokprizma, mérőállvány, stb. Rend.sz. Euro PS 1 PS1-Explorer szoftverrel ,-- helyszíni érdességmérés... univerzális gyártásközi mérés... a megmunkáló gépek mellet, vagy akár áruátvételkor

25 + 25 MarVision. Sztereó mikroszkóp zoommal SM 150 / SM 151 / SM 160 j 730,-- Rend.sz Brilliáns minőségű, nagy fényerejű optika biztosítja a tökéletesen éles háromdimenziós képet. Fokozatmentes zoomolható nagyítás. Fókuszáláshoz ergonómikus kézi kerék a készülék mindkét oldalán jobb-, és balkezeseknek. 45 -os, prizmafej 360 -ban elforgatható dioptria beállítás Fokozatmentesen szabályozható, beépített ráeső és átmenő megvilágítás tartalmazza a csomagolást j 1.020,-- Rend.sz SM 150 MarVision. SM CamSet j 1.500,-- Rend.sz SM 160 Rend.sz. Euro SM CamSettel ,-- Mikroszkópok tartozékait lásd a nagy katalógus 18-as fejezetében. SM 150 SM 160 SM 151+CamSet* Nagyítás fokozatmentes 7-45-szörös Látómező-átmérő mm 28-5 Betekintőszög 45 Optikai tubus Binokuláris Binokuláris Trinokuláris Kamera csatlakoztatás Munkatávolság mm 105 Max. objektum magasság mm Megvilágítás Ráeső fény 12 V /15 W, Átmenő Ráeső fény 12 V /15 W, Átmenő fény 12 V / 10 W, szabályozható fény 12 V / 10 W, szabályozható Méretek mm 260 x x x 200 Rendelés szám Euro 730, , ,-- * digitális kamerával

26 - 26 Rychloposuv pro hrubé polohování MarVision. Műhelymikroszkóp MM320 képfeldolgozással Manuális 2D-s műhelymikroszkóp zoom objektívvel, automatikus élfelismeréssel furatok, szögek, távolságok egyszerű de pontos méréséhez akár a gyártásban is. j ,-- Rend.sz Stabil Z-tengely, 200 mm hosszú mozgatás (opcionálisan 200 mm-rel meghosszabbítható) Raszteres Navitar zoom objektív (0,7-4,5-szörös nagyítás) a pontos nagyításbeállításra Magasságállító (finom/durva, mindkét oldalon ) érzékeny fókuszálásra Négy szekcióra osztott LED-Körfény (koaxiális ráeső fény opció), mellyel optimálisan világíthatjuk meg az egyszínű felületeket LED-es átmenő megvilágítás (telecentrikus átmenő megvilágítás forgásszimmetrikus munkadarabra opcionálisan rendelhető) Tárgyasztal különböző méretekben (méréstartomány 100 x 100 mm; 200 x 100 mm; 250 x 170 mm; 400 x 250 mm) MM 320 Stabil gránitágy Gyorsállítás nagy távolságok közti mozgatásra Finomállítás pontos pozícionálásra M3 szoftver PC érintőképernyővel Kijelző és kezelőegység M3 szoftverrel 23 -os érintőképernyővel, PC-vel, billentyűzettel, egérrel.

27 + 27 MM320 mérőmikroszkóp 200 x 100 mm-es méréstartománynyal M3 szoftver PC-Érintőképernyő billentyűzettel, egérrel Zoom Objektiv 0,7-4,5-szörös nagyítással (monitoron szoros) Telecentrikus átmenő megvilágítás forgástestek éles leképzésére. (Rendelési szám ) Kalibráló etalon kalibrálási bizonyítvánnyal (Rendelési szám ) Tökéletesen alkalmas profilok Nyáklemezek Mikrotechnika Szimetrikus forgástestek mérésére Rend.sz. Euro MM ,-- Az ár nem tartalmazza a szállítási és a csomagolási költséget. Az MM320 legfontosabb jellemzői: MM 320 beépített digitális kamerával Zoom Objektiv 0,7-4,5-szörös nagyítással MPE1 = 1,9 +(L/100) µm MPE2 = 2,9 +(L/100) µm Asztal Méréstartomány 200 mm x 100 mm Maximális objektummagasság 150 mm Gyors és finomállítás Asztal maximális terhelhetősége 20 kg Az M3 szoftver és a PC-érintőképernyő jellemzői 23 -os érintőképernyő billentyűzettel, egérrel Windows 8 operációs rendszer (lehetőség van további szoftverek telepítésére) Adatbevitel az érintőképernyő vagy a tasztatúra segítségével Nagy videokép Névleges és mértértékek kiértékelése tűréshatár megadással Jegyzőkönyv nyomtatás saját logóval Méretezett grafikai ábrázolás Automatikus élfelismerés nem kontrasztos munkadaraboknál is. Megvilágítás Dimmelhető LED átmenőfény Dimmelhető LED-es gyűrűs fény, Dimmelhető LED-es gyűrűs fény Pozicionáló dióda lézer További méréstartományok: 100 x 100 mm 250 x 170 mm 400 x 250 mm (Z-tengely-hosszabbítóval) Opciók: QC 300 számítógéppel is 200mm-rel meghosszabítható Z-tengely Mérőrendszer Z tengelyhez gazdag tartozék választék gazdag tartozékválaszték DXF fájl kezelés

28 - + Gyártásközi méréstechnika Kézi mérőeszközök Precimar. precíziós hosszmérés MarSurf. Felületmérések MarForm. Alaki mérések MarGear. Modulmérések MarVision. optikai mérőgépek MarShaft. Tengelymérések Szolgáltatások Mahr GmbH Standort Esslingen Reutlinger Straße 48, Esslingen Tel.: , Fax: mahr.es@mahr.com, by Mahr GmbH A termékek változtatásának jogát - különös tekintettel a műszaki korrekciókra valamint fejlesztésekre - fenntartjuk. A fotók valamint a számadatok csak tájékoztató jellegűek
