1 MAGAZIN A RÉSZLETEK SZERELMESEINEK AZ ÁPRILIS 01-TŐL MÁJUS 31-IG ÉRVÉNYESEK BEÉPÍTETT VEZETÉK NÉLKÜLI KAPCSOLAT Mérőeszközök beépített rádióadóval. Lásd a 8. oldaltól A RÉSZLETEK IRÁNTI MARCOM PROFESSIONAL SZOFTVER SMAHRT METROLOGY EGYSZERŰ, OKOS ÉS AZONNAL INGYENESEN LETÖLTHETŐ Hozzájárulásunk a Industrie 4.0-hoz. A MarCom Professional szoftver interfész a mérőeszközök kábeles vagy rádiós kapcsolattal történő csatlakoztatásához. Lásd a 6. oldalon MILLIMAR C 1200 Most dinamikus mérési funkcióval. Lásd a 23. oldalon SZERETETBŐL MARSURF PS10 SMARTSURF A felületmérés-technikai alapkészülék intuitív érintőképernyős kezeléssel. Lásd a 27. oldalon

2 2 GYÁRTÁSI MÉRÉSTECHNIKA TAPASZTALATTAL, INNOVÁCIÓVAL ÉS ELKÖTELEZETTSÉGGEL.

3 + 3 r FOR MÉRÉS ÉS KIÉRTÉKELÉS: ÖSSZETARTOZNAK A gyártásközi mérés a minőségbiztosítás egyik oldala, a másik oldal a mérési adatok professzionális kiértékelése. Összetartoznak és együtt határozzák meg a gyártás sikerességét. Mind a mérésben, mind a kiértékelésben sok változás történt az utóbbi években. Mahr olyan innovatív megoldásokat kínál, melyek jelentősen megkönnyítik és megszépítik a munkanapnapjait. Rádiós mérőeszközök: kábel nélküli és gyorsabb mérés A beépített rádióátvitellel működő új tolómérőink és mérőóráink a mérési értékeket kábel nélkül rádión továbbítják a számítógépre. Ez jelentősen leegyszerűsíti a mérési adatok rögzítését és dokumentációját, továbbá meggyorsítja a minőségbiztosítási folyamatokat. MarCom Professional: szoftver a mérési értékek kiértékeléséhez A szoftver most lép be: A MarCom Professional szoftver segítségével feldolgozhatók a rádión továbbított mérési adatok. A kiértékelés értékes és szükséges információkat nyújt a termeléshez. Ez az alapja a folyamatok megbízható felügyeletének és a termelékenység növelésének. Ingyenes letöltés az Ön részére A Mahrlights olvasói részére egy egészen különleges ajánlatunk van: Azonnal letöltheti ingyenesen a MarCom Professional szoftvert (lásd 6/7 oldalt)! A rádiós mérőeszközök és kiértékelőszoftver kombinációjával a MAHR egy fontos lépéssel közelebb hozza Önt az Industrie 4.0 hálózatba kötött gyár előnyeihez. A témával kapcsolatosan többet tudhat meg az új Mahrlights jelen kiadásából. Jó szórakozást kívánunk hozzá! Manuel Hüsken cégvezető Általános értékesítési vezető Heiko Kern cégvezető Kereskedelmi értékesítési vezető

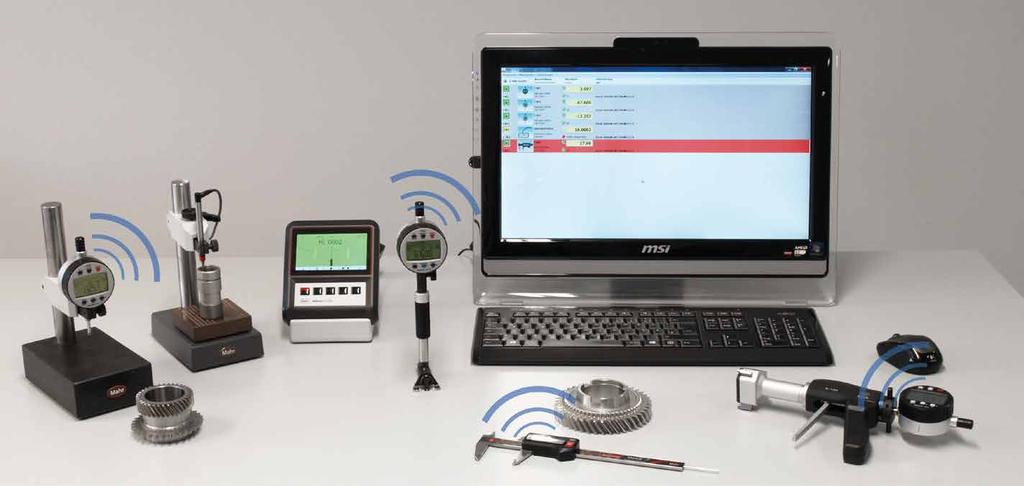

4 - 4 SMAHRT METROLOGY integrated wireless MARCONNECT BEÉPÍTETT INNOVATÍV RÁDIÓTECHNOLÓGIA RÁDIÓS MÉRŐESZKÖZÖK, HOGY A MÉRÉS MÉG KÉNYELMESEBB LEGYEN A Mahr beépített rádióadóval felszerelt új rádiós mérőeszközei felhasználóbarát, praktikus és gazdaságos használatot biztosítanak az Ön üzemében. A mérési érték rögzítési folyamatok során jelentős mértékben gyorsabb és hatékonyabb munkamódszert ismerhet meg. A Mahr tolómérői és mérőórái új korszakot képviselnek: A Mahr a MarCal és MarCator választékokat a legmodernebb technológiával fejlesztette tovább. Ezek speciális mérőeszközök beépített vezeték nélküli kapcsolat beépített rádiós rendszerrel vannak felszerelve. Az adó közvetlenül a mérőeszközbe van integrálva, energiahatékonyan működik, külön elem nem szükséges hozzá.

5 + 5 Hagyományos mérőállomás kábeles kapcsolattal PROFITÁLJON ÖN IS EZEKBŐL A KIEMELKEDŐ ELŐNYÖKBŐL: Adatkapcsolat Beépített vezeték nélküli kapcsolat Kábeles kapcsolat Hatótávolság Max. 6 m Max. 2 m (hosszabbítókábel nélkül) Mozgási szabadság és kezelés Kopás Interfész Biztonság Teljesen önálló mérés korlátozások nélkül Sérülés vagy elhasználódás veszélye nem áll fenn 1 költségtakarékos i-stick vevő 8 mérőeszközhöz (max. 4 i-stick egy számítógéphez) Ingyenes MarCom Professional szoftver interfész A korrekt átvitel vizuális visszajelzése a mérőeszköz kijelzőjén, ill. hibaüzenet Korlátozott mozgási szabadság, különösen több mérőeszközből álló mérőhelyek esetén Alábbiak veszélye: - kábelszakadás, kábeltörés - ridegség olaj, stb. miatt Minden mérőeszközhöz egy kábel szükséges Kiegészítő ingyenes hardver interfész Nincs visszajelzés az átvitelkor Egy kihúzott kábel vagy egy kábelszakadás nincs felismerve Innovatív mérőállomás beépített vezeték nélküli kapcsolattal integrated wireless

6 - 6 SMAHRT CONNECTIVITY Mérési eredmények küldése Ada Integrated Wireless technológia integrated wireless Utólag beépített rádiótechnológia MarCom Pro Ingyenesen c Kábeltechnológia Szkennelje be a QRkódot és tekintse meg az egyszerű és gyakorlati alkalmazásokat bemutató filmet

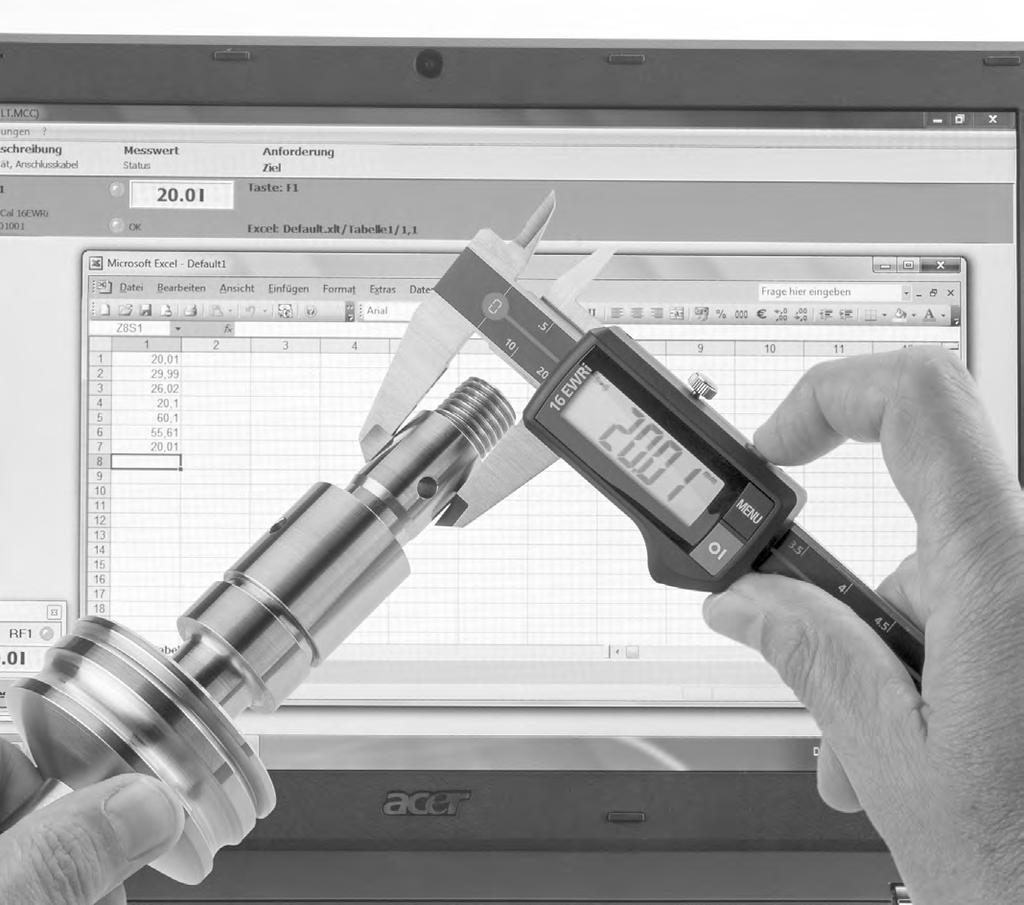

7 + 7 HIGHLIGHT: Hozzájárulásunk az Industrie 4.0-hoz: azonnal letöltheti ingyenesen a MarCom Professional szoftvert! tátvitel Adatfeldolgozás Virtuális interfész doboz CAQ/SPC szoftver fessional 5.1 letölthető: om/marcom Intelligens Excel interfész Billentyűzet emulátor Microsoft Office Excel Tetszőleges Windows szoftver Szöveges fájl Rugalmas adatfeldolgozás

8 - 8 MARCAL. A RÁDIÓS TOLÓMÉRŐ A rendszer mindig biztosítja az összes kiértékelő rendszer optimális kapcsolatát választhatóan beépített rádión vagy adatkábelen keresztül. A Mahr referencia rendszer egyszerűbbé teszi a tolómérő kezelését. Az IP67 magas védelmi fokozatnak köszönhetően a MarCal 16 EWR a legalkalmasabb eszköz a legmostohább környezeti feltételek melletti alkalmazásra. MARCAL 16 EWRi digitális tolómérő Beépített vezeték nélküli kapcsolattal IP67 integrated wireless DIN Kezdő csomag Kezdő csomag 212,00 EUR Rend. sz.: EWRi és i-stick rádióvevő és MarCom Professional 5.1 lásd és rend. sz. Funkciók: ON/OFF, AUTO-ON/OFF, HOLD (mérési értékek tárolása), RESET (kijelző nullázása), PRESET (méret előbeállítás), mm/inch, referencia rendszer, LOCK funkció (billentyűzet zárolás), DATA (adatátvitel) Beépített rádióadó Azonnal kész a mérésre a referencia rendszernek köszönhetően Kiváló ellenállás por, hűtő- és kenőanyagok ellen: IP67 védelmi fokozat Energiaellátás: elem, kb. 3 év üzemidő (fél év aktív adásüzemmódban) Leppelt vezető felületek Csúszkák és sínek anyaga edzett, rozsdamentes Termék Mérési tartomány Osztásérték Mélységmérő Részletek Rend. sz. Listaár mm (inch) mm/inch Ø1,5 EUR EUR 16 EWRi (6") 0,01 / 0,0005 Kezdő csomag: benne i-stick rádióvevő és MarCom Professional , ,00 212,00 16 EWRi (6") 0,01 / 0, ,00 MARCAL 16 EWRi Digitális tolómérő Beépített vezeték nélküli kapcsolattal 176,00 EUR Rend. sz.: EWRi i-stick rádióvevő nélkül és MarCom Professional 5.1 nélkül., mint fenn. Termék Mérési tartomány Osztásérték Mélységmérő Részletek Rend. sz. Listaár mm (inch) mm/inch Ø1,5 EUR EUR 16 EWRi (6") 0,01 / 0,0005 Adatinterfész: , 176,00 16 EWRi (6") 0,01 / 0,0005 Beépített vezeték nélküli kapcsolat , 176,00

9 + 9 DIGITÁLIS MÉRÉS MARCATOR SEGÍTSÉGÉVEL Az innovatív digitális mérőóráink nagy pontosságú elektronikus mérőrendszereket tartalmaznak. Gyakorlatias kiegészítő mérési funkciókat tesznek lehetővé. Az egyszerű kezelhetőség, a nagy és hibamentesen leolvasható kijelző és a mérési eredmények gyors és egyszerű feldolgozásának, lehetősége miatt minden mai kívánalomnak megfelel, melyet egy mérőeszközzel szemben támaszthatunk. MARCATOR 1086 Ri Digitális mérőórák Állítható osztásérték 0,5 µm-tól és tűréskijelző 325, EUR Rend. sz integrated wireless ABS 0 TOL IP42 Funkciók: ON/OFF, RESET (kijelző nullázása), mm/inch, mérésirány változtatás, PRESET (méret előbeállítás), TOL (tűrés megadása), ABS (nullázáskor a készülék nem veszti el a PRESET értéket), DATA (adatátviteli kábellel), faktor (beállítható), LOCK (egyéni billentyűzet lezárás) Nagy kontrasztú LCD kijelző 280 -kal elfordítható kezelő és kijelző rész Kiemelőkupak a mérőcsap végén Azonnal kész a mérésre a referencia rendszernek köszönhetően Energiaellátás: elem, kb. 3 év üzemidő MARCATOR 1087 Ri Digitális mérőórák integrated wireless ABS 0 TOL IP42 Állítható kijelzés 0,5 µm-tól és dinamikus max./min. funkciók MarCator 1087 Ri kiegészítő funkciói MAX/MIN alsó és felső tűréshatár megadása, TIR (MAX-MIN) radiális ütés- és síklapúság vizsgálathoz MAX MIN 385, EUR Rend. sz MAX-MIN (TIR) MAX MIN 0 Termék Mérési tartomány Átkapcsolható osztásérték Részletek Rend. sz. Listaár mm (inch) mm/inch EUR EUR 1086 Ri 12,5 (0,5") 0,0005 / 0,001 / 0,002 / 0,005 Adatinterfész: , 325, 1086 Ri 25 (1") / 0,01 mm Beépített vezeték nélküli kapcsolat , 365, 1087 Ri 12,5 (0,5") (0,00002" / 0,00005" / Adatinterfész: , 385, 0,0001" / 0,0002" / 0,0005") 1087 Ri 25 (1") Beépített vezeték nélküli kapcsolat , 435,

10 - 10 MARCONNECT. AZ ÚJ RÁDIÓS SZABVÁNY A beépített vezeték nélküli kapcsolattal rendelkező mérőeszközzel mindig biztosítja az öszszes kiértékelő rendszer optimális összeköttetését. A mérési adatok zavaró adatkábel nélküli rögzítése jelentős mértékben megkönnyíti a mérőeszköz kezelését és növeli a hatékonyságot. Digitális tolómérők különleges alkalmazásokhoz Mahr a legmodernebb beépített rádiós mérőrendszerrel felszerelt számos tolómérőt kínál a különleges alkalmazásokhoz. A kínálatban speciális tolómérők, univerzális tolómérők és mélységmérő tolómérők találhatók. 16 EWRi-Li integrated wireless Új 16 EWRi-BA 16 EWRi-SM 16 EWRi-RW 30 EWRi-D 16 EWRi-V Tájékozódjon katalógusunkból vagy holnapunkon: További kérdéseire műszaki tanácsadóink örömmel válaszolnak.

11 + 11 ADATÁTVITELI ÓRIÁS A modern termelésben elengedhetetlen a mérési eredmények rögzítése és kiértékelése. Ezek az eredmények végül is nemcsak a termékek megítélésére, hanem a gyártási folyamatok értékelésére és optimalizálására vonatkozó értékes indikátorok is. A Mahr a korszerű kábel nélküli adatátviteli megoldásokban a legjobbat nyújtja. Szempontjaink: egyszerű, megbízható és professzionális! MARCONNECT i-stick rádióvevő integrált vezeték nélküli jeladóval rendelkező mérőeszközökhöz Rádióvevő i-stick szoftver interfésszel integrated wireless 79,50 EUR Rend. sz Mérés zavaró kiegészítő modulok nélkül Nagy mozgásszabadság, max. 6 m vételi távolság Biztonságos és egyszerű adatátvitel Elemek hosszú élettartama Költségtakarékos Az ingyenes MarCom Prof. 5.1 szoftver a szállítási terjedelem része i-stick Termék Csatornák száma 3 Beépített vezeték nélküli kapcsolattal rendelkező csatlakoztatható mérőeszközök száma 8 db / stick Frekvenciasáv MHz 2400 Mérőeszközhöz MarCal 16 EWRi / 30 EWRi MarCator 1086 Ri / 1087 Ri / 1087 BRi Rend. sz Szállítási terjedelem i-stick Listaár EUR 90, EUR 79,50 Termék Megnevezés Rend. sz. Listaár EUR EUR MC-R Távirányító MarCom-hoz , 74,50 MARCOM PROFESSIONAL 5.1 Szoftver interfész Mérési adatok feldolgozása Ingyenes letöltéshez integrated wireless Beépített virtuális interfész dobozok Lehetőség SPC szoftverhez kapcsolódásra virtuális interfész dobozzal Kombinálható adatátvitel (e-stick, i-stick, FM 2,, RS232) Termék MarCom Professional 5.1 Csatlakoztatható i-stick rádióvevők száma 4 Beépített vezeték nélküli kapcsolattal rendelkező csatlakoztatható mérőkészülékek száma 32 Csatlakoztatható e-stick rádióvevők száma 1 E-stickhez csatlakoztatható adómodulok száma 8 Csatlakoztatható FM 2 rádióvevők száma 1 FM 2 rádióvevőhöz csatlakoztatható adómodulok száma 100 adatkimeneten keresztül csatlakoztatható mérőeszközök száma 128 Csatlakoztatható lábkapcsolók száma 128 csatlakozóval csatlakoztatható mérőeszközök száma 2 Virtuális interfész dobozok száma (8 bemenet) 4

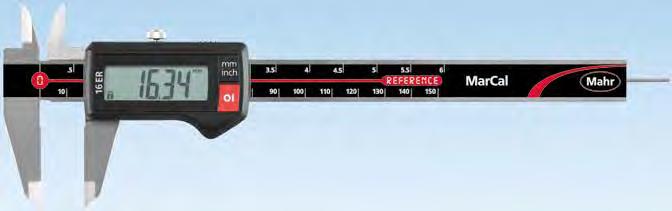

12 - 12 MARCAL. A REFERENCIA TOLÓMÉRŐ A Mahr Referencia rendszerrel a tolómérő kezelése sokkal egyszerűbb és kényelmesebb, mivel a nulla vagy referencia pont pozíció beállítása csak egyszer történik. A rendszer tárolja a beállítást a további mérésekhez. Az IP67 magas védelmi fokozatnak köszönhetően a MarCal 16 EWR védett por, hűtő- és kenőanyagok ellen és ezzel a legalkalmasabb eszköz a mostoha környezeti feltételek melletti alkalmazásra. MARCAL 16 ER Digitális tolómérő Nagy számkijelzővel 81, EUR Rend. sz DIN 862 Funkciók: ON/OFF, AUTO-ON/OFF, RESET (kijelző nullázása), mm/inch, referencia rendszer, LOCK funkció (billentyűzet zárolás) Azonnal kész a mérésre a referencia rendszernek köszönhetően Energiaellátás: Elem, kb. 3 év üzemidő Leppelt vezetőpályák Csúszkák és sínek anyaga edzett, rozsdamentes MarCal 16 ER, 200 mm, rend. sz Termék Mérési tartomány Osztásérték Mélységmérő Adatkimenet Számjegyek magassága Rend. sz. Listaár Ø1,5 mm (inch) mm/inch mm EUR EUR 16 ER (6") 0,01 / 0, ,50 81, 16 ER (6 ) 0,01 / 0, ,50 81, 16 ER (8") 0,01 / 0,0005 8, , 141, 16 ER (12") 0,01 / 0,0005 8, , 180, MARCAL 16 EWR Digitális tolómérő Kiváló védelem por, hűtő- és kenőanyagok ellen IP67 DIN , EUR Rend. sz Funkciók: ON/OFF, AUTO-ON/OFF, RESET (kijelző nullázása), mm/inch, referencia rendszer, LOCK funkció (billentyűzet zárolás) Azonnal kész a mérésre a referencia rendszernek köszönhetően Kiváló ellenállás por, hűtő- és kenőanyagok ellen: IP67 védelmi fokozat Energiaellátás: Elem, kb. 3 év üzemidő Leppelt vezetőpályák Csúszkák és sínek anyaga edzett, rozsdamentes MarCal 16 EWR, 200 mm, rend. sz Termék Mérési tartomány Osztásérték Mélységmérő Adatkimenet Számjegyek magassága Rend. sz. Listaár Ø1,5 mm (inch) mm/inch mm EUR EUR 16 EWR (6") 0,01 / 0, , 116, 16 EWR (6") 0,01 / 0, , 116, 16 EWR (8") 0,01 / 0,0005 8, , 176, 16 EWR (12") 0,01 / 0,0005 8, , 235,

13 + 13 MARCAL 30 EWR Digitális mélységmérő tolómérő Mély méretekhez IP67 254, EUR Rend. sz Funkciók: ON/OFF, AUTO-ON/OFF, RESET (kijelző nullázása), PRESET (méret előbeállítás), mm/inch, referencia rendszer, LOCK funkció (billentyűzet zárolás), DATA (adatátviteli kábellel) Azonnal kész a mérésre a referencia rendszernek köszönhetően Kiváló ellenállás por, hűtő- és kenőanyagok ellen: IP67 védelmi fokozat Energiaellátás: Elem, kb. 3 év üzemidő Leppelt vezetőpályák Csúszkák és sínek anyaga edzett, rozsdamentes MARCAL 30 EWR-D Digitális mélységmérő tolómérő Különleges alkalmazásokhoz IP67 MarCal 30 EWR-hez hasonlóak Horonyszélességek és horonytávolságok mérése 385, EUR Rend. sz Termék Mérési tartomány Osztásérték Adatkimenet Rend. sz. Listaár mm (inch) mm/inch EUR EUR 30 EWR (6") 0,01 / 0, , 254, 30 EWR (12") 0,01 / 0, , 329, 30 EWR (20") 0,01 / 0, , 399, 30 EWR-D (8") 0,01 / 0, , 385, 30 EWR-D (12") 0,01 / 0, , 490,

14 - 14 MARCAL. KÖNNYŰSÚLYÚAK A 18 EWR tolómérő szerkezete könnyű a kis keresztmetszetnek köszönhetően (500 mm-től a mérőszárakon elhelyezett kiegészítő könnyítő furatokkal), mely biztosítja mérés közben a tolómérő ideális kezelését. MARCAL 18 EWR Digitális tolómérő Könnyűsúlyúak acélból IP65 351, EUR Rend. sz Funkciók: AUTO-ON/OFF, DATA adatátviteli kábellel), ON/OFF, PRESET (méret előbeállítás), RESET (kijelző nullázása), referencia rendszer, LOCK funkció (billentyűzet zárolás), mm/inch Azonnal kész a mérésre a referencia rendszernek köszönhetően Kiváló ellenállás por, hűtő- és kenőanyagok ellen: IP65 védelmi fokozat Energiaellátás: Elem, kb. 3 év üzemidő Számjegyek magassága: 10 mm (300 mm), 12,5 mm (500 mm) MarCal 18 EWR, 300 mm, rend. sz Termék Mérési tartomány Osztásérték Részletek Rend. sz. Listaár mm (inch) mm/inch EUR EUR 18 EWR 300 (12") 0,01 / 0, , 351, felső horonymérővel 18 EWR 500 (20") 0,01 / 0, , 672, 18 EWR 300 (12") 0,01 / 0, , 324, horonymérő nélkül 18 EWR 500 (20") 0,01 / 0, , 597, MARCAL 16 FN Tolómérő skálás kijelzővel A pontos klasszikus nóniusszal 24, EUR Rend. sz Minden leolvasási felület tükröződésmentes, mattkrómozott Csúszkák és sínek anyaga edzett, rozsdamentes Rozsdamentes acél mérőfelületek, edzve Mérőpofák belső méréshez Fokozatmérő berendezés Megemelt vezetőpályák a skála védelmének érdekében Termék Mérési tartomány Nóniusz érték Nóniusz érték Hibahatár Rend. sz. Listaár mm mm inch mm EUR EUR 16 FN ,05 1/28 0, ,50 24, 16 FN ,05 1/28 0, , 57, 16 FN ,05 1/28 0, ,50 138,

15 + 15 MARCAL. A PROBLÉMAMEGOLDÓ 16 EWR-V - Az univerzális tolómérő a nehezen elérhető mérési pozíciókhoz, pl. beszúrásokhoz, hornyokhoz stb. A speciális tapintó betéteket az egyes mérési feladatnak megfelelően kiválasztva lehet alkalmazni. MARCAL 16 EWR-V Digitális univerzális tolómérő A Problémamegoldó IP67 425, EUR Rend. sz Funkciók: AUTO-ON/OFF, DATA (adatátviteli kábellel, HOLD (mérési értékek tárolása), ON/OFF, PRESET (méret előbeállítás), RESET (kijelző nullázása), referencia rendszer, LOCK funkció (billentyűzet zárolás), mm/inch Azonnal kész a mérésre a referencia rendszernek köszönhetően Kiváló ellenállás por, hűtő- és kenőanyagok ellen: IP67 védelmi fokozat Energiaellátás: Elem, kb. 3 év üzemidő Leppelt vezetőpályák Csúszkák és sínek anyaga edzett, rozsdamentes Szállítási terjedelem: standard tartozékokkal Mérőbetétek külső méréshez 16 Eei Mérőbetétek belső méréshez 16 Eea Termék Mérési tartomány Osztásérték Mélységmérő Részletek Rend. sz. Listaár mm (inch) mm/inch Ø1,5 EUR EUR 16 EWR-V (8") 0,01 / 0,0005 Számjegyek magassága: 8,5 mm , 425,

16 - 16 MICROMAR. MINDEN A PONTOSSÁG KÖRÜL FOROG A tolómérők mellett a mikrométerek a leggyakrabban alkalmazott kézi mérőeszközök. A precízen köszörült mérőorsók, keményfém betétes mérőfelületek és a robusztus kengyelkonstrukció szavatolják, hogy a Micromar sorozat mikrométerei precizitásban és élettartamban megüssék a legmagasabb mércét. MICROMAR 40 ER / 40 EWR Digitális kengyeles mikrométer Egykezes működtetés biztosító racsnival ABS min. 122, EUR 4 db Micromar 40EWR mikrométerből álló készlet, rend. sz Funkciók: RESET (kijelző nullázása), ABS (Nullázáskor a készülék nem veszti el a PRESET értéket), mm/inch, PRESET (méret előbeállítás), mm/inch, referencia rendszer, LOCK funkció (billentyűzet zárolás), DATA (adatátviteli kábellel) Azonnal kész a mérésre a referencia rendszernek köszönhetően Kontrasztos számkijelző Keményfém mérőorsó és ülék Gyorsállítás Hőszigetelt, festett acélkengyel Energiaellátás: Elem, kb. 2 év üzemidő Termék Mérési tartomány Osztásérték Orsó menetemelkedés Rend. sz. Listaár IP40 IP65 mm (inch) mm/inch mm EUR EUR 40 ER 0 25 (0 1") 0,001 / 0, , , 122, 40 EWR 0 25 (0 1") 0,001 / 0, , ,50 157, 40 EWR 0 25 (0 1") 0,001 / 0, , , 197, 40 EWR készlet (0 4") 0,001 / 0,00005 Amíg a készlet tart! 0, , 1 045, MICROMAR 40 EWR Digitális kengyeles mikrométerek különleges kivitelben. Különleges mérőfelületekkel a speciális mérési feladatokhoz 40 EWR-B 4 kivitel a különleges alkalmazásokhoz, a hornyok és bordás tengelyek krimpelési magasságok beszúrások csőfalvastagságok méréséhez 40 EWR-K Tájékozódjon holnapunkon: További kérdéseire műszaki tanácsadóink örömmel válaszolnak. 40 EWR-S 40 EWR-R

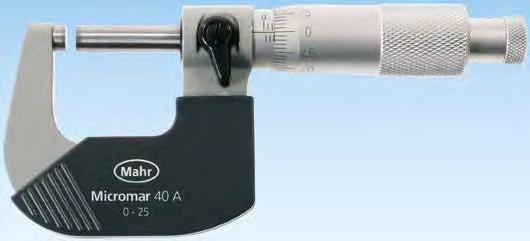

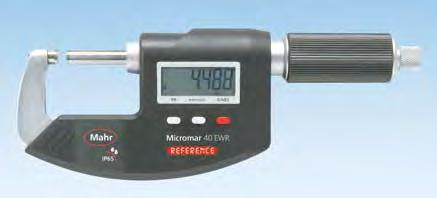

17 + 17 MICROMAR 40 A Kengyeles mikrométer A Klasszikus 39,50 EUR Rend. sz Tükröződésmentes, matt krómozott kezelő és kijelző részek Mérőorsó és ülék edzett acélból, keményfém betétes Hőszigetelő lemezek Gyorsállítás beépített kuplunggal Rögzítőberendezés DIN Termék Mérési tartomány Skálaosztásérték Orsó Részletek menetemelkedés Rend. sz. Listaár mm mm mm EUR EUR 40 A ,01 0,5 Kemény bevonatú acélkengyel , 39,50 MICROMAR 44 AS Önbeálló furatmikrométer készletben DIN A furat aljáig történő mérésekhez min. 645, EUR Matt krómozott kezelő és kijelző részek Mérőorsó, rozsdamentes, teljesen edzett és köszörült Gyorsállítás beépített kuplunggal Önbeálló mérőfej három darab 120 -onként oldal irányban kilépő mérőtapintóval Mérőtapintó 12 mm-től keményfém betétes 12 mm-től mérőtapintó a furat aljáig történő mérésekhez Mérőfej 40 mm-től súlycsökkentés érdekében alumíniumból Termék Mérési tartomány Skálaosztásérték Hibahatár Mérőfejek Beállítógyűrűk Rend. sz. Listaár mm mm µm száma mm EUR EUR 44 AS , , , 829, 44 AS , , 645, 44 AS , , , 1 465, 44 AS , , , 1745,

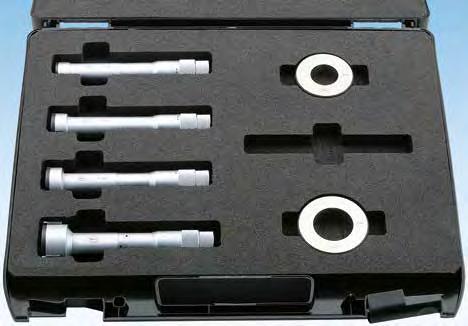

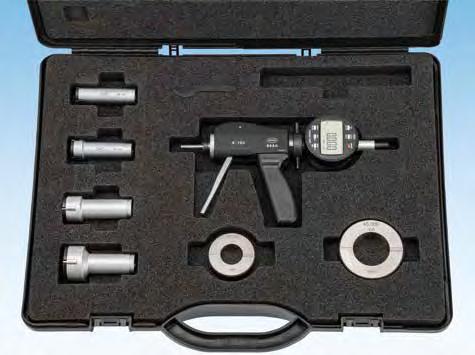

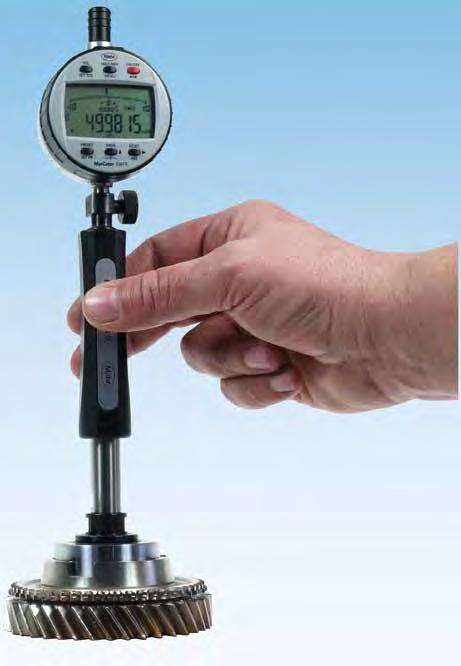

18 - 18 MICROMAR BELSŐ FURATMIKROMÉTER A három pontos belső furatmikrométerek a gyártás elengedhetetlen és gyors furatmérő eszközei. A mérőfejek hárompontos felfekvése és a mechanikusan ismételhető definiált mérőerő együttesen biztosítja a mérőeszköz önbeállását a furatban és ezzel a biztos és pontos mérési eredményeket. MICROMAR 44 EWR Önbeálló Digitális belső furatmikrométer készletben Azonnal kész a mérésre a referencia rendszernek köszönhetően Termék min , EUR DIN IP52 ABS Funkciók: RESET (kijelző nullázása), ABS (Nullázáskor a készülék nem veszti el a PRESET értéket), mm/inch, PRESET (mé Mérési tartomány ret előbeállítás), mm/inch, referencia rendszer, LOCK funkció (billentyűzet zárolás), DATA (adatátviteli kábellel) Csatlakozó menet mérőfej cseréhez Önbeálló mérőfej három darab 120 -onként oldal irányban kilépő mérőtapintóval Mérőtapintó 12 mm-től keményfém betétes 12 mm-től mérőtapintó a furat aljáig történő mérésekhez Mérőfej 40 mm-től súlycsökkentés érdekében alumíniumból Mérési Beállítógyűrűk Skálaosztásérték Hibahatár tartomány Mérőfejek Rend. sz. Listaár száma mm mm/inch µm mm EUR EUR 44 EWR ,001 / 0, , , 1 360, 44 EWR ,001 / 0, , 1 180, 44 EWR ,001 / 0, , , 1 820, 44 EWR ,001 / 0, , , 2 195, MICROMAR 844 AS Önbeálló gyors furatmikrométer készletben, MarCator 1086 R-rel Gyors mérésekhez min , EUR ABS 0 TOL IP42 Csatlakozó menet mérőfej cseréhez Önbeálló mérőfej három darab 120 -onként oldal irányban kilépő mérőtapintóval Mérőtapintó 12 mm-től keményfém betétes 12 mm-től mérőtapintó a furat aljáig történő mérésekhez Mérőfej 40 mm-től súlycsökkentés érdekében alumíniumból Elektronikus mérőóra minden mérési pozícióhoz forgatható Mérési Beállítógyűrűlék a szállítási Termék Kijelzőkészü- tartomány 44 Ak mérőfejek Osztásérték Rend. sz. Listaár száma mm mm terjedelemben mm/inch EUR EUR 844 AS , 10 0,0005 / 0, , 1 445, 844 AS ,0005 / 0, , 1 285, MarCator 1086 R 844 AS , 40 0,0005 / 0, , 1895, 844 AS , 85 0,0005 / 0, , 2 295,

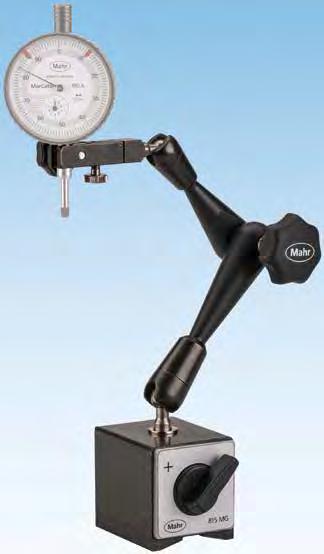

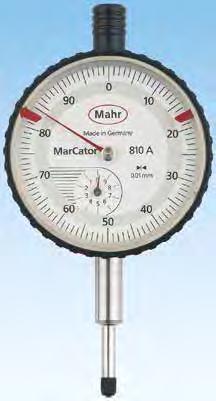

19 + 19 MARCATOR MEGMUTATJA AZ IRÁNYT A mérőórák a sokrétű alkalmazási lehetőségeiknek köszönhetően a leggyakrabban alkalmazott kézi mérőeszközök közé tartoznak. Így a MarCator sorozat órái is. Mechanikus mérőóráink maximális pontosságot biztosító precíziós fogazású kerekekkel rendelkeznek. Ütés- és vízálló kivitelben is kaphatók. MARCATOR 810 A Precíziós mérőóra A Klasszikus kiemelőkupakkal 31, EUR Rend. sz Kontrasztos számlap Beállítható színes tűrésjelekkel az optimális kontraszthoz Krómozott fém ház Kényelmes kiemelőkupak porvédő funkcióval Precíziós fogazású kerekek és fogaskerekek DIN 878 Termék Mérési tartomány Skálaosztásérték Számlap ø Részletek Rend. sz. Listaár mm mm mm EUR EUR 810 A 10 0,01 50 Mérőerő: 0,7-1,3 N , 31, MARSTAND 815 MG Mérőállvány mágnestalppal Egy mozdulattal minden rögzíthető min. 157, EUR 3D-s mérőállvány, minden pozíció elérhető a hatótávolságon belül Mind a három csukló egyszerű pozicionálása, egy mozdulattal biztonságosan rögzíthető Karbantartást nem igénylő mechanikus szorítórendszer Fekete eloxált karrészek minőségi könnyűfémből Mérőóratartó 8 mm-es befogófurattal és fecskefarok a szögtapintós mérőórákhoz Holtjátékmentes precíziós finombeállítással Be- és kikapcsolható mágnes nagyon nagy tapadóerővel Szállítási terjedelem: mérőóra nélkül Termék 815 MG Finom beállítási tartomány Teljes magasság Kinyúlás (max.) Prizma tengelyátmérőhöz Tapadóerő Prizma Rend. sz. Listaár mm mm mm mm N EUR EUR ,50 157, 815 MG , 175, MG , 214, 815 MG * 461, 398, * kifejezetten µm-felbontású mérőeszközökhöz tervezve

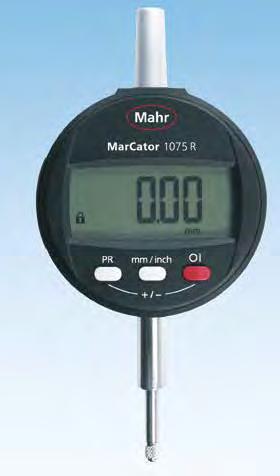

20 - 20 DIGITÁLIS MÉRÉS MARCATOR SEGÍTSÉGÉVEL Az innovatív digitális mérőóráink nagy pontosságú elektronikus mérőrendszereket tartalmaznak. Gyakorlatias kiegészítő mérési funkciókat tesznek lehetővé. A nagy kijelző az egyszerű kezelhetőség és a mérési eredmények gyors és egyszerű feldolgozása, továbbítása miatt minden mai kívánalomnak megfelel, melyet egy mérőeszközzel szemben támaszthatunk. MARCATOR 1075 R Digitális mérőóra Nagy kijelzővel IP52 112, EUR Rend. sz Funkciók: ON/OFF, RESET (kijelző nullázása), mm/inch, mérésirány változtatás, PRESET (méret előbeállítás), DATA (adatátviteli kábellel), LOCK funkció (billentyűzet zárolás), AUTO-ON/OFF Nagy kontrasztú LCD kijelző Védőkupak a mérőcsap végén Energiaellátás: Elem, kb. 3 év üzemidő Termék Mérési tartomány Osztásérték Részletek Rend. sz. Listaár mm (inch) mm/inch EUR EUR 1075 R 12,5 (0,5") 0,01 / 0,0005" ,50 112, 1075 R 12,5 (0,5") 0,005 / 0,0001" Számjegyek magassága: 12 mm ,50 149, 1075 R 12,5 (0,5") 0,001 / 0,00005" , 226, MARCATOR 1086 R Digitális mérőórák ABS 0 TOL IP42 Állítható osztásérték 0,5 µm-tól és tűréskijelző min. 219, EUR Funkciók: ON/OFF, RESET (kijelző nullázása), mm/inch, mérésirány változtatás, PRESET (méret előbeállítás), TOL (tűrés megadása), ABS (Nullázáskor a készülék nem veszti el a PRESET értéket), <0> (tűréskijelző üzemmód), DATA (adatátviteli kábellel), faktor (beállítható), LOCK (egyéni billentyűzet lezárás) Nagy kontrasztú LCD kijelző 280 -kal elfordítható kezelő és kijelző rész Kiemelőkupak a mérőcsap végén Azonnal kész a mérésre a referencia rendszernek köszönhetően Energiaellátás: elem, kb. 3 év üzemidő Termék Mérési tartomány Átkapcsolható osztásérték Részletek Rend. sz. Listaár mm (inch) mm (inch) EUR EUR 1086 R 12,5 (0,5") 0,01 / 0,0005" , 219, 1086 R 12,5 (0,5") 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm , 275, 1086 R 25 (1") (0,00002" / 0,00005" / 0,0001" / 0,0002" / 0,0005") , 330,

21 + 21 MARCATOR 1087 R Digitális mérőórák Állítható osztásérték 0,5 µm-tól és dinamikus max./ min. funkciók 355, EUR Rend. sz ABS MAX MIN 0 TOL IP42 Funkciók: ON/OFF, RESET (kijelző nullázása), mm/inch, mérésirány változtatás, PRESET (méret előbeállítás), TOL (tűrés megadása), MAX/MIN alsó és felső tűréshatár megadása, TIR (MAX-MIN) radiális ütés- és síklapúság vizsgálathoz, ABS (nullázáskor a készülék nem veszti el a PRESET értéket), DATA (adatátviteli kábellel), faktor (beállítható), LOCK (egyéni billentyűzet lezárás) Nagy kontrasztú LCD kijelző 280 -kal elfordítható kezelő és kijelző rész Kiemelőkupak a mérőcsap végén Azonnal kész a mérésre a referencia rendszernek köszönhetően Energiaellátás: elem, kb. 3 év üzemidő MAX MIN MAX-MIN (TIR) MAX MIN 0 Termék Mérési tartomány Átkapcsolható osztásérték Részletek Rend. sz. Listaár mm (inch) mm/inch EUR EUR 1087 R 12,5 (0,5") 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm , 355, 1087 R 25 (1") (0,00002" / 0,00005" / 0,0001" / 0,0002" / 0,0005") , 399,

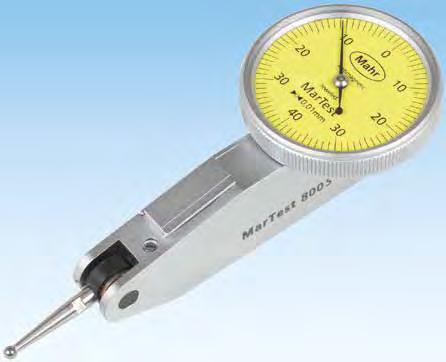

22 - 22 MARTEST. NAGYON ÉRZÉKENY MÉRÉSHEZ A Mahr 1936 óta a világ legjelentősebb szögtapintós mérőóra gyártója, szállítója. A számítógéppel újra optimalizált ütésálló szerkezet maximális pontosságot és megbízhatóságot nyújt. A MarTest szigetelt, vízálló kivitelének köszönhetően ideális üzemi, gyártósori alkalmazásra. MARTEST 800 S / SG Szögtapintós mérőóra - alapkivitel DIN 2270 SHOCK PROOF 69,50 EUR Rend. sz Kontrasztos számlap, O-gyűrűvel tömítve Matt krómozott védőház 3 beépített fecskefarkú léccel Ütésálló mérőegység Antimágneses kivitel Automatikus illesztés a tapintási irányhoz, ezzel tévedésmentes leolvasás Golyóscsapágyazott kettős kar, túlterhelés elleni védelem csúszó kuplunggal Mérőbetét keményfém gömbbel ø 2 mm Edzett ásványi üveggel, törés- és karcmentes Termék Mérési tartomány Skálaosztásérték Számlap ø Tapintó hossza Rend. sz. Listaár mm mm mm mm EUR EUR 800 S ,50 69,50 ± 0,4 0,01 14,5 800 SG ,50 70,50 MARTEST 800 SGM / SL Szögtapintós mérőóra - Speciális mérésekhez DIN 2270 SHOCK PROOF 97, EUR Rend. sz Kontrasztos számlap, O-gyűrűvel tömítve Matt krómozott védőház 3 beépített fecskefarkú léccel Ütésálló mérőegység Antimágneses kivitel Automatikus illesztés a tapintási irányhoz, ezzel tévedésmentes leolvasás Golyóscsapágyazott kettős kar, túlterhelés elleni védelem csúszó kuplunggal Mérőbetét keményfém gömbbel ø 2 mm Edzett ásványi üveggel, törés- és karcmentes Termék Mérési tartomány Skálaosztásérték Számlap ø Tapintó hossza Rend. sz. Listaár mm mm mm mm EUR EUR 800 SGM ± 0,1 0, , ,50 97, 800 SL ± 0,25 0, , , 110,

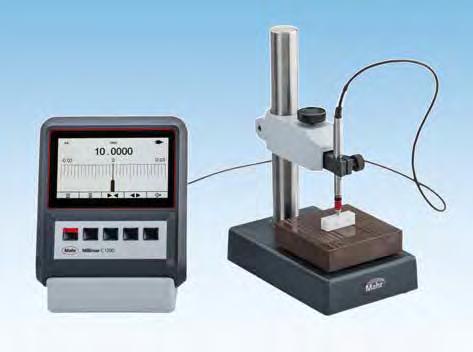

23 + 23 MILLIMAR. PRECÍZIÓS ÓRIÁSOK Az gyártási méréstechnika teljes világa egy kézből. A termékprogram tartalmazza az egymáshoz illeszthető mérőtapintókat, kiértékelő egységeket, nagypontosságú mechanikai komponenseket, valamint az egyedi vevői igényekre fejlesztett kulcsrakész megoldásokat is tulajdonképpen bármilyen hosszmérési feladat megoldásához. MILLIMAR C 1200 Kompakt hosszmérő készülék Most kibővített funkciókkal. MAX MIN 0 TOL IP42 785, EUR Rend. sz Funkciók: ON/OFF, mm/inch, mérésirány változtatás, mérési tartomány átkapcsolás, TOL (tűrés megadása), PRESET (méret előbeállítás), faktor (beállítható), DATA (adatátvitel), MAX/ MIN alsó és felső tűréshatár megadása, TIR (MAX-MIN) radiális ütés- és síklapúság vizsgálathoz Nagyfelbontású, kontrasztos TFT színes kijelzővel Fokozatmentesen dönthető kijelző, az optimális látószög beállításához Legegyszerűbb kezelés Hálózati és akkumulátoros üzemmód lehetséges Akkumulátoros üzemmóddal mobil használatra is alkalmas Kompakt ház Termék Kijelzési tartomány Osztásérték Skálaosztásérték Rend. sz. Listaár Számkijelző Skálás kijelző µm µm µm µm EUR EUR C1200 ± 5000 ± 5000, ± 2000, ± 1000, ± 300, ± 100, ± 30, ± 10, ± 3 0,1 Új működési jellemzők Dinamikus mérési funkciók (Max, Min, Max-Min) Billentyűzet zárolás Asszimetrikus tűréskijelzővel 500, 200, 100, 20, 10, 2, 1, 0, , 785, MILLIMAR P2004 M Induktív tapintó A Szabványos tapintó 219, EUR Rend. sz IP64 Mérőcsapok golyós vezetékben Magas fokú linearitás az egész méréstartományban Kiváló elektromágneses árnyékolás (elektromágneses kompatibilitás) A tapintók a szállított fedéllel axiális kábelkimenetről átépíthetők radiális kábelkimenetre További standard kivitelek pl. vákuumos vagy sűrített levegős, nagyobb mérési tartománnyal külön rendelhetők Termék Mérési Mérőerő Ismétlési pontosság Irányváltási hiba Rend. sz. Listaár tartomány f w f u mm N µm µm EUR EUR P2004 M ± 2 0,75 0,1 0, , 219,

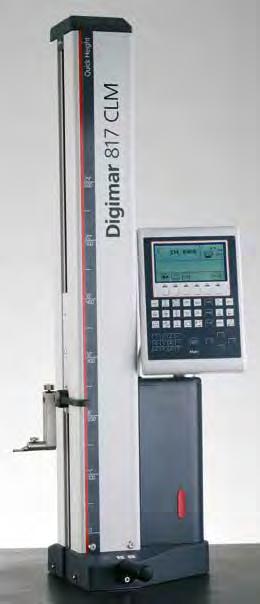

24 - 24 EGÉSZEN MAGASRA A Digimar magasságmérő készülékek maximális rugalmasságot és minőséget garantálnak. Digimar motorikus magasságmérő készülékeink a gyorsgombokkal elérhető alapfunkciók egyszerű és kényelmes kezelésével és a mérés maximális kényelmével és biztonságával győzik meg a felhasználókat. DIGIMAR 817 CLM Magasságmérő készülék Quick üzemmóddal. Gyors mérések maximális pontossággal 2D min , EUR Funkciók: Tapintás lefelé ill. felfelé Furatok váltópontja / tengelyek váltópontja (felfele, ill. lefele) Távolságok ill. szimmetria számítása Dinamikus mérési funkciók Merőlegesség- / egyenességmérés Mérés 2D üzemmódban Mérőprogramok Statisztikai kiértékelés Mérési adatok feldolgozása, stb. Kezelő- és kijelzőegység: Nagy és áttekinthető funkcióbillentyűk Jól leolvasható grafikus LCD kijelző háttérvilágítással A felhasználó támogatása magától értetődő ikonokkal Jövő-biztos a frissítési lehetőségnek köszönhetően Beállítható Auto-off funkció a mérési értékek elvesztése nélkül Mérőrendszer: Kiváló mérési pontosság és megbízhatóság a két olvasófejes optikai inkrementális mérőrendszernek köszönhetően Dinamikus tapintórendszer a kiemelkedő ismétlési pontosság érdekében Légpárnás rendszer a könnyű és sima mozgatás érdekében Pontos mérőfej vezetés a nemesacél vezetősíneken A motoros mozgatású mérőfej egyszerűsíti a mérési folyamatokat A tapintó konstans értékét a gép kikapcsolást követően is megőrzi Integrált feltölthető akkumulátor hosszú üzemidővel a hálózat nélküli mérés biztosításának érdekében Hőmérséklet-kompenzáció belső hőmérsékletszenzorral Termék 817 CLM Mérési tartomány mm Alkalmazási tartomány... és... között mm Osztásérték mm 0,01, 0,005, 0,001, 0,0005, 0,0001 Hibahatár (1,8 + L/600) L mm-ben Ismételhetőség Furat µm 1 Ismételhetőség Sík µm 0,5 Merőlegességeltérés µm-ben µm Üzemidő max. h 10 Mérőerő N 1,0 +/ 0,2 N Rel. légnedvesség páralecsapódás nélkül % 65 Üzemi hőmérséklet C 20 Működési hőmérséklet tartomány C Rend. sz Listaár EUR 5570, 6140, , EUR 4810, 5325, 8975,

25 + 25 DIGIMAR 816 CL magasságmérő készülék Pontos mérésekhez tökéletes a gyártásban 1D min , EUR Funkciók: Tapintás lefelé ill. felfelé Perem szélesség ill. horonytávolságok perem- ill. horonyközéppel Furat- ill. tengelyátmérő furat- ill. tengelyközéppel Furatok váltópontja / tengelyek váltópontja (felfele, ill. lefele) Távolságok ill. szimmetria számítása Dinamikus mérési funkciók Mérőprogram Mérési adatok feldolgozása Kezelő- és kijelzőegység: Jól leolvasható grafikus LCD kijelző háttérvilágítással Áttekinthető funkcióbillentyűk Nyelv-semleges felhasználói támogatás magától értetődő szimbólumokkal Kiegészítő nullpont gyors beállítása Mérési érték tároló 99 mérési értékig Mérőrendszer: Kiváló mérési pontosság és megbízhatóság a két olvasófejes optikai inkrementális mérőrendszernek köszönhetően Dinamikus tapintórendszer a kiemelkedő ismétlési pontosság érdekében Légpárnás rendszer a könnyű és sima mozgatás érdekében Pontos mérőfej vezetés a nemesacél vezetősíneken A motoros mozgatású mérőfej egyszerűsíti a mérési folyamatokat A tapintó konstans értékét a gép kikapcsolást követően is megőrzi Integrált feltölthető akkumulátor hosszú üzemidővel a hálózat nélküli mérés biztosításának érdekében Hőmérséklet-kompenzáció belső hőmérsékletszenzorral Termék 816 CL Mérési tartomány mm Alkalmazási tartomány... és... között mm Osztásérték mm 0,01, 0,001 Hibahatár (2,8 + L/300) L mm-ben Ismételhetőség Furat µm 3 Ismételhetőség Sík µm 2 Merőlegességeltérés µm-ben µm Üzemidő max. h 10 Mérőerő N 1,0 +/ 0,2 N Rel. légnedvesség páralecsapódás nélkül % 65 Üzemi hőmérséklet C 20 Működési hőmérséklet tartomány C Rend. sz Listaár EUR 4 200, 4760, EUR 3 565, 3995,

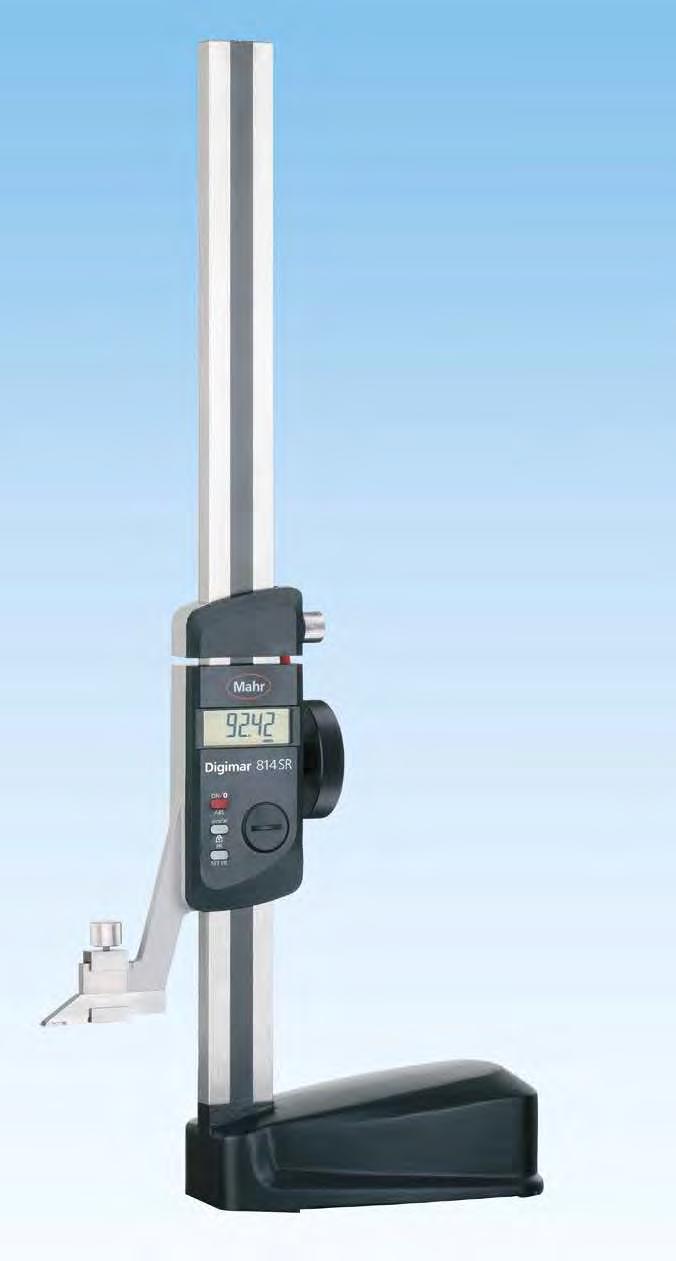

26 - 26 MŰHELYBE IDEÁLIS Nagyon fontos, hogy a munkadarabok üzemben történő mérése és vizsgálata gyorsan végrehajtható legyen. Itt a Mahr magasságmérő és előrajzoló készüléke az ideális segítőtárs. DIGIMAR 814 SR Magasságmérő és előrajzoló készülék Pontos pozícionálás kézikerékkel ABS System 507, EUR Rend. sz Extra erős és csavarodásmentes, nagy keresztmetszetű oszlop a pontos előrajzolási és mérési feladatokhoz Funkciók: RESET (kijelző nullázása), mm/inch, ABS (átkapcsolás relatív mérésről abszolút mérésre), Reference Lock/Unlock, PRESET (méret előbeállítás), DATA (adatátviteli kábellel), AUTO-ON/OFF Elem üzemideje max. 3 év Menetsebesség 1,5 m/s (60"/s) Ergonomikus, stabil talp Edzett, leppelt talpfelület, könnyen és simán tolható Csúszkák és sínek anyaga rozsdamentes és edzett Kézikerék pozicionáláshoz és méréshez Finomállítás Rögzítőcsavar Cserélhető keményfém mérő- és előrajzoló csúcs Szorítókar a csúszkaegység gyors rögzítésére Könnyen mozgatható, stabil talp Kézikerék egyszerű pozicionáláshoz és méréshez Termék Mérési tartomány Osztásérték Részletek Rend. sz. Listaár mm (inch) mm/inch EUR EUR 814 SR (0 14") 0,01 / 0,0005" , 507, Számjegyek magassága: 12 mm 814 SR (0 24") 0,01 / 0,0005" , 918,

27 + 27 A PONTOS ÓRIÁS Mindenütt, ahol a felület struktúrája befolyásolja az alkatrész vagy a termék funkcióját, megmunkálását vagy külső megjelenését, ott a felület gondos ellenőrzésének nagy jelentősége van. Legkiválóbb minőség, legmagasabb kompetencia és tökéletes know-how A MarSurf felületmérés-technika mindezt kínálja! MARSURF PS 10 KÉSZLET Mobil érdességmérő eszköz Egyszerű és intuitív kezelés MicroSD Egyszerű és intuitív kezelés: Kezelése olyan egyszerű, mint az okostelefoné Nagy, megvilágított hátterű 4,3 -os TFT színes kijelző Kész PDF jegyzőkönyvek készítése közvetlenül a mérőeszközben Az ügyfélspecifikus megjegyzések a PDF jegyzőkönyvekhez közvetlenül a MarSurf PS 10-en kerülnek megadásra Adatmentés TXT, X3P, CSV és PDF fájlban A készülék flexibilitása: Kivehető előtolókészülék 31 jellemző érték: laboratóriumi készülékhez hasonló teljesítményt kínál. A szállítási terjedelem tartalmazza: Előtolókészülék (kivehető) 1 szabványos tapintó, szabványnak megfelelő beépített akkumulátor, töltőkészülék / 3 hálózati adapter, kábel Érdességetalon, készülékházba integrálva (kivehető), Mahrkalibrálási jegyzőkönyvvel Tapintóvédelem, hordtáska vállszíjjal Hosszabbítókábel előtolókészülékhez Kezelési útmutató 1 990, EUR Rend. sz Termék PS 10 Mérési tartomány µm 350 Jellemző értékek Ra, Rq, Rz (Ry (JIS) entspr. Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, RPc, Rmr (tp (JIS, ASME) entspr. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx Tapintócsúcs µm 2 Kalibrálófunkció dinamikus, Ra, Rz, Rsm Mentési lehetőség min profil min eredmény, min PDF jegyzőkönyv, microsd kártyával 32 GB-ig bővíthető (a memóriakapacitást 320-szorosára növeli) Adatinterfész, (RS232), microsd Slot SD / SDHC kártyákhoz 32 GB-ig Akkumulátor Li-ion akkumulátor, 3,7 V, névleges kapacitás 11,6 Wh, min mérés Mérési elv Tapintótűs eljárás Tapintó induktív csúszótalpas tapintó Mérőerő N 0,75 mn Rend. sz Listaár EUR 2 310, EUR 1 990,

28 - 28 MARSURF M 300 SET Mobil érdességmérő készülék Pontos mérésekhez tökéletes a gyártásban Automatikus profilfelismerési funkció, valamint a szűrő és a hozzá tartozó tapintási szakasz hosszúság szabványnak megfelelő beállítása Választható egyedi tapintási szakasz hosszak és rövidített profilszűrő R profil (ISO/ASME/JIS), P profil (MOTIF), anyaghányad-görbe, mérési jegyzőkönyv nyomtatása Mértékegységek (μm/μinch) és szabványok (ISO/JIS/ASME/ MOTIF) választhatók Szállítási terjedelem M 300 SET: Kiértékelő készülék M 300 Előtolókészülék RD 18 integrált etalonnal Szabványos tapintó PHT / 2 µm (szabványnak megfelelő), Magasságállító egység, tapintóvédelem, 2 x kábel, hordtáska, stb. Mahr kalibrálási jegyzőkönyvvel M , EUR Rend. sz Termék M 300 Mérési tartomány µm 350 Jellemző értékek Ra, Rz (Ry (JIS) entspr. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) entspr. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Tapintócsúcs µm 2 µm Kalibrálófunkció dinamikus Mentési lehetőség integrált tárhely max eredmény, max. 30 profil Előtolókészülék méretei (H x Szé x Ma) mm 130 x 70 x 50 Kiértékelő készülék méretei (H x Szé x Ma) mm 190 x 140 x 75 Előtolókészülék súlya g kb. 300 Kiértékelő készülék súlya kg kb. 1 Mérési elv Tapintótűs eljárás Tapintó induktív csúszótalpas tapintó Mérőerő N 0,75 mn Rend. sz Listaár EUR 4 400, EUR 3790,

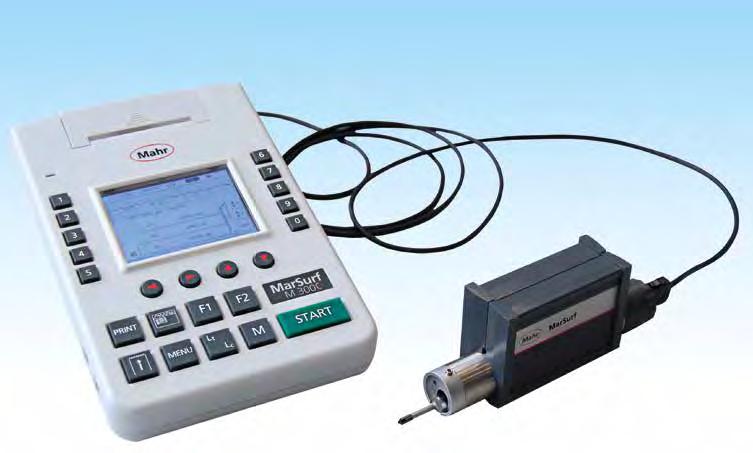

29 + 29 MARSURF M 300 C SET Mobil érdességmérő készülék Pontos mérésekhez tökéletes a gyártásban Automatikus profilfelismerési funkció, valamint a szűrő és a hozzá tartozó tapintási szakasz hosszúság szabványnak megfelelő beállítása Választhatók egyedi tapintási szakasz hosszak és rövidített profilszűrő R profil (ISO/ASME/JIS), P profil (MOTIF), anyaghányad-görbe, mérési jegyzőkönyv nyomtatása Mértékegységek (μm/μinch) és szabványok (ISO/JIS/ASME/ MOTIF) választhatók Szállítási terjedelem M 300 C SET: Kiértékelő készülék M 300 ill. M 300 C Hengeres előtolókészülék RD 18 C Szabványos tapintó PHT / 2 µm (szabványnak megfelelő) PRN 10 felületi érdesség etalon Mahr kalibrálási jegyzőkönyvvel Magasságállító egység, tapintóvédelem, 1 x kábel (PChez csatlakoztatáshoz), hordtáska, stb. M 300 C Megjegyzés: MarSurf RD 18 C2 kiegészítő előtolókészülék M 300 C keresztirányú méréshez külön kapható! 3 790, EUR Rend. sz Termék M 300 C Mérési tartomány µm 350 Jellemző értékek Ra, Rz (Ry (JIS) entspr. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) entspr. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Tapintócsúcs µm 2 µm Kalibrálófunkció dinamikus Mentési lehetőség integrált tárhely max eredmény, max. 30 profil Előtolókészülék méretei (H x Szé x Ma) mm 139 x 26 Kiértékelő készülék méretei (H x Szé x Ma) mm 190 x 140 x 75 Előtolókészülék súlya g kb. 300 Kiértékelő készülék súlya kg kb. 1 Mérési elv Tapintótűs eljárás Tapintó induktív csúszótalpas tapintó Mérőerő N 0,75 mn Rend. sz Listaár EUR 4 400, EUR 3790,

30 - 30 A MÁSODIK DIMENZIÓ A MÉRÉSTECHNIKÁBAN A MarVision termékcsoport optikai mérőeszközeivel a Mahr gyors és megbízható megoldást kínál a legkülönfélébb 2D-s mérési feladatokhoz. Legyen szó a gép- vagy orvostechnikai ipar precíziós termékeiről vagy miniatűr elektronikai alkatrészről a mérőeszköz legnagyobb pontossága ugyanúgy, mint a hatékony kezelő- és kiértékelő egység garantálják az Ön magas elvásásainak történő megfelelést. MARVISION SM 150 / SM 160 Sztereo zoom mikroszkópok A munkadarabok vizsgálata a gyártásban és a minőségbiztosításban 771, EUR Rend. sz Kiváló minőségű optika a világos, éles 3D-s képalkotáshoz Nagyítás zoom objektívvel állítható Fókuszálás ergonomikus kézikerékkel, bal- és jobbkezesek részére mindkét oldalon elhelyezve 45 prizmafej, 360 -kal elforgatható, pupillatávolság beállítható (54-76 mm) dioptriakiegyenlítés 12 V /15 W világítás, integrált ráeső és átmenő fény, fokozatmentesen szabályozható (csak SM 150) Termék Nagyítás Látómező átmérő SM 150 fokozatmentes 7-45-szörös Látószög Optika tubus Munkatávolság Max. munkadarab magasság Rend. sz. Listaár EUR EUR , 771, 28 5 mm 45 Két lencsés 105 mm 75 mm SM , 1115, MARVISION SM 151 Sztereo zoom mikroszkóp CamSet-tel Nagy teljesítményű sztereo mikroszkóp dokumentációhoz, kiváló optikával 1 595, EUR Rend. sz Kiváló minőségű optika a világos, éles 3D-s képalkotáshoz Nagyítás zoom objektívvel állítható Fókuszálás ergonomikus kézikerékkel, bal- és jobbkezesek részére mindkét oldalon elhelyezve 45 prizmafej, 360 -kal elforgatható, pupillatávolság beállítható (54-76 mm) dioptriakiegyenlítés 12 V /15 W világítás, integrált ráeső és átmenő fény, fokozatmentesen szabályozható Termék Nagyítás Látómező átmérő SM 151 fokozatmentes, 7-45-szörös Látószög 28 5 mm 45 Optika tubus Három lencsés Munkatávolság Max. munkadarab magasság Rend. sz. Listaár EUR EUR 105 mm 75 mm , 1 595,

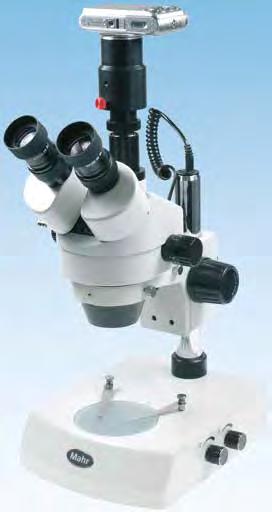

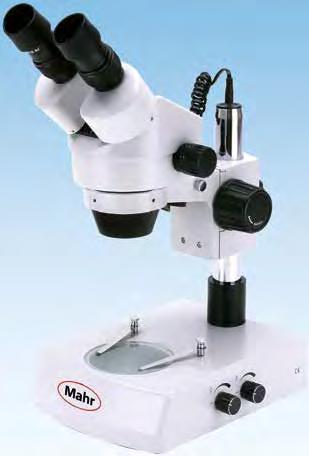

31 + 31 MARVISION MM 420 / MM 420 CNC Műhely mikroszkóp képfeldolgozással Egyszerű, de hatékony mérési funkciók MM 420 Alkalmazás: , EUR Rend. sz M3 szoftver érintőképernyős PC-vel Geometriai elemek (pont, egyenes, kör, távolság, metszéspont stb.) mérése és meghatározása automatikus élfelismeréssel, pl. stancolt és hajlított alkatrészeken, műanyag alkatrészeken és nyomtatott áramköri lapokon. B eépített színes kamera Zoom objektív, opcionálisan motorikus LED-es gyűrűs fényforrás: 1 gyűrű és 4 szegmens egyenként kapcsolható és tompítható LED-es átmenő fény: szabályozható fényerővel Masszív gépágy kemény gránitból Stabil acél keresztasztal, precíziós csapágyakon megvezetve Tengelyek gyors és finom állítása Kiváló mérési pontosság és megbízhatóság az optikai inkrementális mérőrendszernek köszönhetően Lézermutató a pozíció meghatározásához M3 szoftver kezelő- és kijelzőegység érintőképernyős PC-vel 23"-os érintőképernyő billentyűzettel és egérrel Windows 10 alapú, így további szoftver telepítése lehetséges Kezelés Multi-Touch képernyővel vagy egérrel és billentyűzettel Nagy videókép Névleges / tényleges értékek kiértékelése tűréshatár-megadással Jegyzőkönyv nyomtatása céglogóval Grafikus megjelenítés méretezéssel Automatikus élfelismerés kontrasztszegény daraboknál is Statisztika (minimum, maximum, terjedelem, szórás, 6 szigma stb.) Stitching (több egyedi kép összeillesztése nagyobb képpé (téglalap stiching, szabad stiching) Termék MM 420 MM 420 MM 420 CNC Objektív Állandó Zoom motorikus zoom Nagyítás mm választhatóan 40x, 60x, 100x 0,7x - 4,5x 6,5:1 Mérési tartomány X/Y mm 200 / hosszabbítás Z-n mm 315 / 220 Asztalméret mm 370 x 210 Maximális tárgyasztal-terhelés kg 20 Mérőrendszer beépített inkrementális mérőléc Mérőrendszer Felbontás µm 0,001 Mérőrendszer - E1 X/Y µm-ben 1,9 + (L/100) Mérőrendszer - E2 XY µm-ben 2,9 + (L/100) Munkatávolság mm 115 munkadarab max. magassága 0,5-szörös mm 20 Világítás LED-es ráeső és átmenő fény, szabályozható Méterek Ma x Szé x Mé mm 700 x 480 x x 650 x x 650 x 550 Rend. sz Listaár EUR , , , EUR 17655, , 29200, Tartozékok mikroszkóphoz Lásd nagykatalógus, 18. fejezet - MarVision
