A klasszikus a legújabb digitális technológiával: A Millimess egyszerű megoldás az költséghatékony mérésre. Ezt jelenti számunkra az EXACTLY!

Átírás

1 A klasszikus a legújabb digitális technológiával: A Millimess egyszerű megoldás az költséghatékony mérésre. Ezt jelenti számunkra az EXACTLY! A Millimess mérőrendszereink klasszikusa. Ez a bevált finomkijelző modellsorozat már több mint 60 éve a maximális fokú precizitás és a robusztus felépítés szimbóluma. Nemeskő csapágyazású emelőkarjai, kerekei és fogaskerekei, valamint golyós vezetékben csapágyazott tapintócsapja kis irányváltási tartományt és nagy pontosságot tesznek lehetővé. Ezáltal a Millimess különösen olyan mérési feladatok végrehajtására alkalmas, amelyeknél a hagyományos mérőóra pontossága és irányváltási tartománya nem elegendő. A Millimess további előnyei az egyszerű kezelés, a könnyű leolvashatóság, valamint a mérőmű abszolút ütésállósága. A nagy pontosságú induktív Millimess-rendszerek a legkorszerűbb digitális technikával kombinálva 0,2 μm-es digitális felbontást érnek el. A gyakorlatias kezelési funkciók (pl. tűrésfelügyelet vagy szélsőérték-tárolás dinamikus méréseknél), a kombinált szám- és skálás kijelző, valamint a megfelelő kiértékelő készülékekre történő egyszerű adatátvitel teszi teljessé a Millimess által nyújtott jól bevált szolgáltatásaink palettáját. 192 Millimess Finom kijelzők

2 MILLIMESS. FINOM KIJELZŐK Áttekintés 194 Millimess Induktív Finom kijelzők Inductive digital comparator Millimess Statikus és dinamikus méréshez Millimess Statikus méréshez Millimess µmaxµm II 199 Számjegyes kijelzővel Mechanikus Finom kijelzők Millimess 02 / 03 / 03 XL / 04 0 Sztenderd kivitel Millimess 03 1 Special változat Millimess 00 A / 00 B 2 Nagy skálával Millimess / 50 3 Mechanikus Finom kijelzők határértékérintkezőkkel Millimess 11 N / 11 NT / 1150 N / 1150 NT 4 Mechanikus óra határérték kapcsolóval Millimess Finom kijelzők 193

3 Millimess. FINOM KIJELZŐK Áttekintés Az induktív Feinzeiger Extramess 01. Minden biztos ellenőrzés alatt. Dinamikus mérőfunkciók: MAX MIN MAX / MIN memória, pl. az átfordulási pont kereséshez MAX - MIN memória, pl. a körfutás és a síklapúság ellen rzéséhez Vezérl kimenet SPS-hez való csatlakoztatáshoz Universal SPS Interface Nincs szükség interfész USB boxra! Egyszerűbb és költséghatékony kivitel. Több mérőhelyes kialakításnál a készüléket USB hub-al kiegészítjük. Digimatic Digimatic Digimatic kompatibilis rendszerekhez csatlakozás RS232C Mahr Opto RS232C Direkt csatlakozás PC -COM bemenethez T résfunkció 0 A tűréstúllépések egyértelm TOL felismerhet sége a megvilágított kijelz színváltozása alapján Absolutmesssystem: ABS System Linearizált, induktív abszolút mérőrendszer. Az eredeti referenciapontot a készülék kikapcsoláskor sem veszíti el. 1 (µm) , ,400-2 Mit Linearisierung Ohne Linearisierung Nagy precizitású golyós vezet a hosszú élettartam és a nagy terhelhetőség érdekében Kiválóan alkalmas gyártási érdekében környezetben történ használatra. Fröccsen víz ellen védett IP54 védettségi osztály IEC szerint Kód betűk IP International Protection (nemzetközi védelem) Első számjegy 5 Por (káros porlerakódások) Második számjegy 4 Minden irányból fröccsen víz elleni védelem 194 Millimess Finom kijelzők

4 Millimess. Design Védőburkolat Állandó mérőerő Rögzíthető finomállító Mérőszár kiemelő egység becsavarható drótos kiemelőhöz. Egyszerűen cserélhető különálló mérőegység Befogó szár rozsdamentes acélból Precíziós golyósvezeték a mérőcsaphoz (Types 00 / 02 / 03 / 04) for minimal hystersis Érzéketlen az oldalirányú erőbehatásra Easy to read scale Adjustable tolerance markers Nagy érzékenység és pontosság a mérő tengelyek csapágyai, a precíziós fogaskerek által Millimess - Ütésálló mechanizmus Millimess- Versions SHOCK PROOF Mérőcsap működése a méréstartományon belül Méréstartományon túljáratva a mérőcsap kiold.( piros színnel jelölve) Inductive Digital Comparator Millimess - Metrological characteristics + f u Mechanical Dial Comparator Deviation of reading Nennwert G e G ges - G t against the measuring force in the direction of the measuring force Mechanical Dial Comparator with limit contacts Millimess Finom kijelzők 195

5 Millimess 01. Induktív finomkijelző Funkciók ON/OFF RESET (kijelző nullázása) 0 (analóg kijelző nullázása) PRESET (előre beállított méret) /inch Számlálási irány megfordítás RANGE (a méréstartomány és a skálaosztás érték átkapcsolása) ABS (viszonyítás az elektromos nullponthoz) MAX/MIN Memória váltópont-kereséshez TIR (MAX-MIN) radiális ütés- és síklapúság vizsgálathoz TOL (tűrés megadás) Tényező (beállítható) Adatkimeneten (OptoRS232/ USB) keresztül távvezérelhető Digimatic RS232C USB ABS System MAX MIN 0 TOL Nagy kontrasztú LCD-kijelző Skálás kijelző 4 hosszú mutatóval a jobb vizuális érzékeléshez a ütés- és síklapúság méréseknél, valamint a váltópont kereséshez furatméréseknél -kal elfordítható kezelő és kijelző rész és mérőcsap rozsdamentes, Mérőcsap precíziós golyós vezeték a kis irányváltási hibáért Linearizált induktív abszolút mérőrendszer Cserélhető mérőerő rugók Beállítható alsó végütköző Szoftver: MarCom Professional ingyenesen letölthető:www. mahr.com/marcom(csak Mahr adatkábelhez és USB és RS232 adatcsatlakozóval felszerelt rádiós rendszerekhez) Számjegyek magassága: 6,5 Adatinterfész: Digimatic, Opto RS232C, USB, Vezérlőkimenet Energiaellátás: Beépített akkumulátorok (max. 40 h) ill. hálózati tápegységgel Szállítási terjedelem: Kezelési útmutató, Gumiharmonika, Kulcs előlöket beállításhoz, Hálózati tápegység, Tok Alkalmazás: Statikus és dinamikus mérésekhez Méréstartomány ± 0,9 Rész-méréstartomány ± 0,4 Osztásérték 0,001, 0,0005, 0,0002 Osztásérték inch.00001,.00002, Hibahatár µm 0,6 ± 1 számjegy Hibahatár a rész-méréstartományban µm 0,3 ± 1 számjegy Szabvány Gyári szabvány Mérőerő N 0,7 0,9 Kijelzési tartomány, skálás kijelző ± 0,030, ± 0,015, ± 0,006 IP védelmi fokozat: IP 54 Hálózati csatlakozás 230 V 115 V 0 V inch , , ,5 ø ø6,5 16,5,5 5 b øh6 34,5,5 ø4 ø ø65 75,5 196 Millimess Finom kijelzők

6 /inch RANGE ON/OFF Millimess 01. Induktív finomkijelző Termékmegnevezés Kézi kiemelés bowdenes emelővel 00 h Pneumatikus kiemelés 00 p Mérőerő beállítás 00 m Adatátviteli kábel Digimatic (2 m) 00 d RS232C adatátviteli kábel (2 m) 00 r USB adatátviteli kábel (2 m) 00 usb Adómodul e-stickhez 00 e Rádióvevő e-stick Kábel vezérlőkimenethez SPS-hez csatlakozáshoz 00 sps Vezérlőkészülék a RESET, a PRESET, a RANGE és a 00 sg DATA funkciók távirányítására 433 Adapter persely (0,375 / ) Rögzítőszemes hátfal 5 b Mérőerő rugó 0,25 N Mérőerő rugó 0,50 N 4224 Mérőerő rugó 0,75 N Mérőerő rugó 1,00 N Mérőerő rugó 1,50 N Mérőerő rugó 2,00 N Mérőerő rugó 2,50 N 00 sg e-stick 5- bar ø 3 /inch RANGE ON/OFF /inch RANGE ON/OFF 00 m 00 p 00 h Millimess Finom kijelzők 197

7 /inch RANGE ON/OFF /inch /inch RANGE RANGE ON/OFF ON/OFF Millimess 00. Induktív finomkijelző Funkciók ON/OFF RESET (kijelző nullázása) 0 (analóg kijelző nullázása) PRESET (előre beállított méret) /inch Számlálási irány megfordítás RANGE (a méréstartomány és a skálaosztás érték átkapcsolása) ABS (nullázáskor a kijelző nem veszti el a PRESET értéket) Digimatic RS232C USB ABS Nagy kontrasztú LCD-kijelző Skálás kijelző 4 hosszú mutatóval a jobb vizuális érzékeléshez a ütés- és síklapúság méréseknél, valamint a váltópont kereséshez furatméréseknél -kal elfordítható kezelő és kijelző rész és mérőcsap rozsdamentes, Mérőcsap precíziós golyós vezeték a kis irányváltási hibáért Linearizált induktív abszolút mérőrendszer Cserélhető mérőerő rugók Beállítható alsó végütköző Szoftver: MarCom Professional ingyenesen letölthető:www. mahr.com/marcom(csak Mahr adatkábelhez és USB és RS232 adatcsatlakozóval felszerelt rádiós rendszerekhez) Számjegyek magassága: 6,5 Adatinterfész: Digimatic, Opto RS232C, USB Energiaellátás: Beépített akkumulátorok (max. 40 h) ill. hálózati tápegységgel Szállítási terjedelem: Kezelési útmutató, Gumiharmonika, Kulcs előlöket beállításhoz, Hálózati tápegység, Tok Alkalmazás: Statikus mérésekhez inch , Méréstartomány ± 0,9 Rész-méréstartomány ± 0,4 Osztásérték 0,001, 0,0005, 0,0002 Osztásérték inch.00001,.00002, Hibahatár µm 0,6 ± 1 számjegy Hibahatár a rész-méréstartományban µm 0,3 ± 1 számjegy Szabvány Gyári szabvány Mérőerő N 0,7 0,9 Kijelzési tartomány, skálás kijelző ± 0,030, ± 0,015, ± 0,006 IP védelmi fokozat: IP 54 Hálózati csatlakozás 230 V 115 V Termékmegnevezés Kézi kiemelés bowdenes emelővel 00 h Pneumatikus kiemelés 00 p Mérőerő beállítás 00 m Adatátviteli kábel Digimatic (2 m) 00 d RS232C adatátviteli kábel (2 m) 00 r USB adatátviteli kábel (2 m) 00 usb 433 Adapter persely (0,375 / ) Rögzítőszemes hátfal 5 b Mérőerő rugó 0,25 N Mérőerő rugó 0,50 N 4224 Mérőerő rugó 0,75 N Mérőerő rugó 1,00 N Mérőerő rugó 1,50 N Mérőerő rugó 2,00 N Mérőerő rugó 2,50 N 00 h 112,5 ø63 16 ø6, ,5,5 5 b øh6 34,5,5 ø4 00 m 5- bar ø 3 00 p ø ø65 75,5 19 Millimess Finom kijelzők

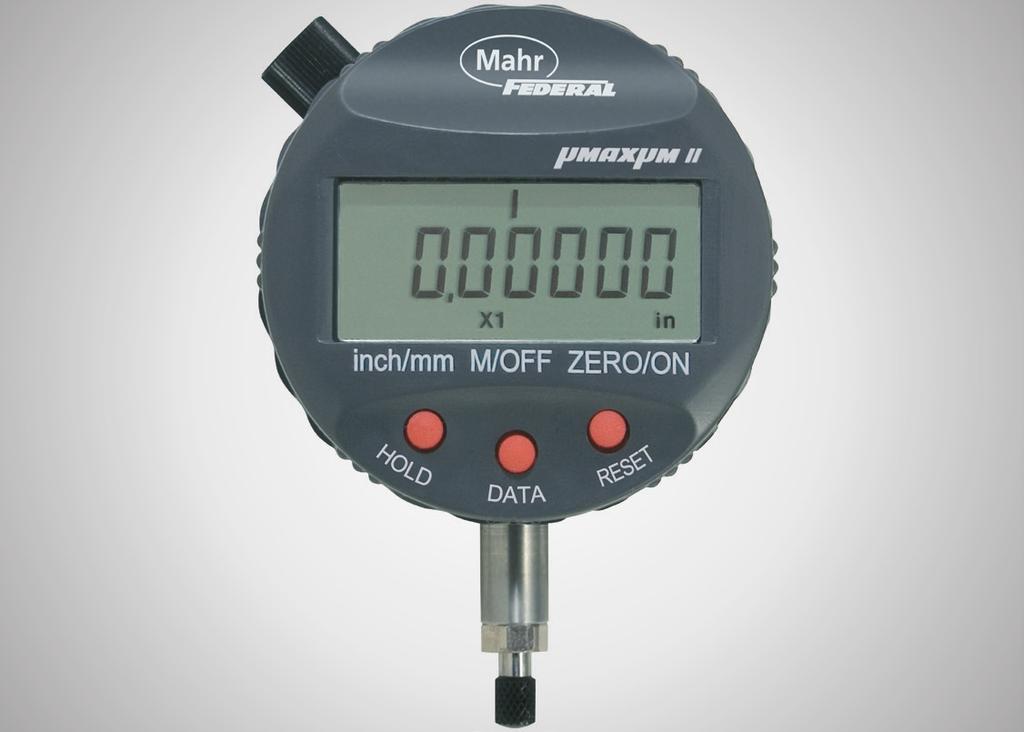

8 Millimess µmaxµm II. Induktív finomkijelző Funkciók ON/OFF RESET (kijelző nullázása) /inch Számlálási irány megfordítás ABS (nullázáskor a kijelző nem veszti el a PRESET értéket) MAX/MIN Memória váltópont-kereséshez TIR (MAX-MIN) radiális ütés- és síklapúság vizsgálathoz Tényező (beállítható) HOLD (mérési érték tárolás) Digimatic RS232C USB ABS MAX MIN Induktív abszolút mérőrendszer Nagy kontrasztú képernyő számés skálás kijelzővel 270 -kal elfordítható kezelő és kijelző rész A kijelölt nullpont a mérőóra kikapcsolását követően is megmarad Szoftver: MarCom Professional ingyenesen letölthető:www. mahr.com/marcom(csak Mahr adatkábelhez és USB és RS232 adatcsatlakozóval felszerelt rádiós rendszerekhez) Számjegyek magassága: Adatinterfész: Digimatic, Opto RS232C, USB Energiaellátás: Elemes üzem Szállítási terjedelem: Kezelési útmutató, Elem 345 µmaxµm II Méréstartomány ±1 Rész-méréstartomány ±0,5 Osztásérték 0,0002, 0,0005, 0,001, 0,002, 0,005, 0,01, 0,02 Osztásérték inch.00001,.00002,.00005,.0001,.0002,.0005,.001 Hibahatár µm ± 5 Hibahatár a rész-méréstartományban µm ± 1,25 Szabvány Gyári szabvány Mérőerő N 0, 1,1 IP védelmi fokozat: IP 54 α c b ,7 53,6 24, in in in 6.3/.250in Display rotates 270 A B C Termékmegnevezés Rögzítőszemes hátfal EBK Fröccsenő víz elleni védősapka ECV 1307-W2 433 Adapter persely (0,375 / ) USB adatátviteli kábel (2 m) 00 usb Adatátviteli kábel Digimatic (2 m) 00 d RS232C adatátviteli kábel (2 m) 00 r Adómodul e-stickhez 00 e Rádióvevő e-stick Hátfal hengeres befogással, Ø = 0,5, l = 1 EBK Hátfal menetes furattal 1/4 2, Ø = 11/16, l = 0,5 EBK Lapos hátfal EBK Hátfal állítható befogóval EBK Hátfal fogasléccel EBK Mérőerő rugó 0,35 N SP 351 e-stick Millimess Finom kijelzők 199

9 Millimess 02 / 02 T / 03 / 03 T / 03 XL / 03 XLT / 04 / 04 T. Mechanikus finomkijelző Nagy kontrasztos számlap Beállítható tűréshatár jelzők Blokkolható finomállítás Ütésálló mérőegység és mérőcsap rozsdamentes, Mérőcsap precíziós golyós vezeték a kis irányváltási hibáért Érzéketlen a mérőcsapra oldalirányba ható erőkkel szemben Nagyfokú érzékenység és nagy pontosság a mérőegység tengelyek nemeskő csapágyazásának, valamint a precíziós fogazású kerekeknek és fogaskerekeknek köszönhetően Doboz alakú védőház Konstans mérőerő Mérőcsap leemelése becsavarható vezeték-kiemelővel vagy kiemelőgombbal Szállítási terjedelem: Tok DIN T T 03 XL 03 XLT T Méréstartomány µm µm ± 25 ± 50 ± 130 ± 25 ± 50 Skálaosztásérték µm 0, ,5 1 Számlap kivitele Hibahatár G e µm 0, ,5 0,5 1 Hibahatár G ges µm 0,6 1,2 2,4 4 0,6 1,2 Hibahatár G t µm 0,4 0,7 1,4 3 0,4 0,7 Irányváltási hiba f u µm 0,3 0,5 1 0,3 0,5 Ismétlési pontosság µm 0,3 0,5 1 0,3 0,5 f w Szabvány Gyári szabvány DIN 79 1 Gyári szabvány DIN 79 1 Szabad löket 2, 2,5 2, Mérőerő N 1 Skálaátmérő 50 Számlap szín sárga fehér IP védelmi fokozat: IP 54 IP 54 IP 54 IP ø øh " 940 M 2,5 Termékmegnevezés 433 Adapter persely (0,375 / ) Bowdenes kiemelő (250 ) Kiemelő gomb Fröccsenő víz elleni védősapka Rubber bellows Rögzítő fülek a h6 befogószárra történő felhelyezéshez 963 øh ø6, Millimess Finom kijelzők

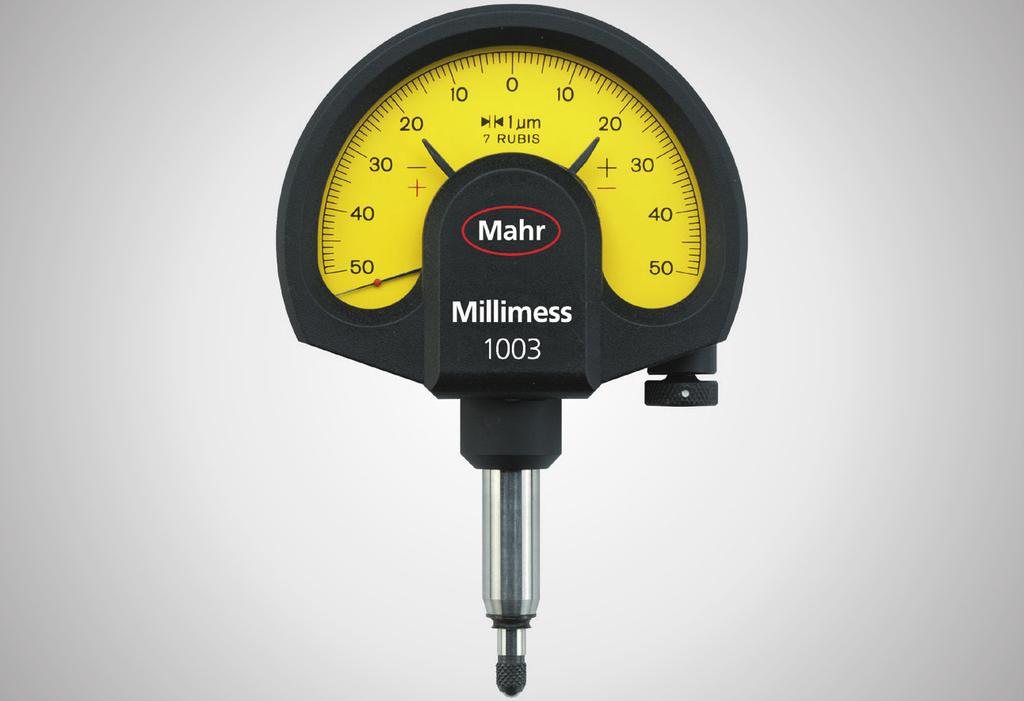

10 Millimess 03. Mechanikus finomkijelző Nagy kontrasztos számlap Beállítható tűréshatár jelzők Blokkolható finomállítás Ütésálló mérőegység és mérőcsap rozsdamentes, Mérőcsap precíziós golyós vezeték a kis irányváltási hibáért Érzéketlen a mérőcsapra oldalirányba ható erőkkel szemben Nagyfokú érzékenység és nagy pontosság a mérőegység tengelyek nemeskő csapágyazásának, valamint a precíziós fogazású kerekeknek és fogaskerekeknek köszönhetően Doboz alakú védőház Konstans mérőerő Mérőcsap leemelése becsavarható vezeték-kiemelővel vagy kiemelőgombbal Szállítási terjedelem: Tok DIN 79-1 Alkalmazás: Kivitelek csökkentett, ill. megnövelt mérőerővel kevesebb mérőerőre van szükség, pl. a vékony falú vagy puha anyagokon vagy érzékeny felületeken történő mérésekhez megnövelt mérőerőre van szükség, pl. a meghosszabbított összehasonlító mérőkészülékeknél az ismétlési pontosság növeléséhez Méréstartomány µm µm ± 50 Skálaosztásérték µm 1 Számlap kivitele Hibahatár G e µm 1 Hibahatár G ges µm 1,2 Hibahatár G t µm 0,7 Irányváltási hiba f u µm 0,5 Ismétlési pontosság f w µm 0,5 Szabvány DIN 79 1 Gyári szabvány Szabad löket 2, Mérőerő N 0,3 0,4 0,5 0,6 0,7 2 3 Skálaátmérő 50 Számlap szín sárga ø øh " 940 M 2,5 Termékmegnevezés 433 Adapter persely (0,375 / ) Bowdenes kiemelő (250 ) Kiemelő gomb Fröccsenő víz elleni védősapka Rubber bellows Rögzítő fülek a h6 befogószárra történő felhelyezéshez 963 øh ø6,5 45 Millimess Finom kijelzők 1

11 Millimess 00 A / 00 B. Mechanikus finomkijelző Nagy kontrasztos számlap Beállítható tűréshatár jelzők Blokkolható finomállítás Ütésálló mérőegység és mérőcsap rozsdamentes, Mérőcsap precíziós golyós vezeték a kis irányváltási hibáért Érzéketlen a mérőcsapra oldalirányba ható erőkkel szemben Nagyfokú érzékenység és nagy pontosság a mérőegység tengelyek nemeskő csapágyazásának, valamint a precíziós fogazású kerekeknek és fogaskerekeknek köszönhetően Doboz alakú védőház Konstans mérőerő Mérőcsap leemelése becsavarható vezeték-kiemelővel vagy kiemelőgombbal Szállítási terjedelem: Bowdenes kiemelés, Tok Alkalmazás: Nagyon világos, megbízható és kényelmes leolvasás a nagyon nagy háznak köszönhetően. Ideális az olyan vizsgálóhelyekhez, ahol pl. sok sorozatmérést végeznek, vagy ahol a leolvasás csak nagy távolságról lehetséges Használat stabil mérőasztalban, javaslatunk: Mar- Stand mérőasztal 24 GT A 00 B Méréstartomány µm µm ± 1 ± 50 Skálaosztásérték µm 1 Számlap kivitele Hibahatár G e µm 1,5 Hibahatár G ges µm 2 Hibahatár G t µm 0,7 Irányváltási hiba f u µm 1 Ismétlési pontosság f w µm 0,5 Szabvány Gyári szabvány Szabad löket 4 Mérőerő N 3,5 Skálaátmérő 1 Számlap szín sárga , ø16h6 ø2h ø6 2 Termékmegnevezés Mérőbetét, Acélgolyó Mérőbetét, Rubingolyó 921 R Bowdenes kiemelő (250 ) Rubber bellows for 00 A/B R 3 ø6h7 1 2 Millimess Finom kijelzők

12 Millimess / T / 50 / 50 T. Mechanikus finomkijelző Nagy kontrasztos számlap Beállítható tűréshatár jelzők Blokkolható finomállítás Ütésálló mérőegység és mérőcsap rozsdamentes, Érzéketlen a mérőcsapra oldalirányba ható erőkkel szemben Nagyfokú érzékenység és nagy pontosság a mérőegység tengelyek nemeskő csapágyazásának, valamint a precíziós fogazású kerekeknek és fogaskerekeknek köszönhetően Doboz alakú védőház Konstans mérőerő Mérőcsap leemelése becsavarható vezeték-kiemelővel vagy kiemelőgombbal Szállítási terjedelem: Tok T T Méréstartomány ±0,25 ±1,5 Skálaosztás érték 0,01 0,05 Számlap kivitele Hibahatár G e µm 7 35 Hibahatár G ges µm 40 Hibahatár G t µm 4 24 Irányváltási hiba f u µm 2 Ismétlési pontosság f w µm 2 Szabvány Gyári szabvány Szabad löket 2,5 0,3 Mérőerő N 1 Skálaátmérő 50 Számlap szín fehér IP védelmi fokozat: IP øh6 ø M 2,5 Termékmegnevezés 433 Adapter persely (0,375 / ) Bowdenes kiemelő (250 ) Kiemelő gomb Fröccsenő víz elleni védősapka Rögzítő fülek a h6 befogószárra történő felhelyezéshez 963 øh ø6,5 45 Millimess Finom kijelzők 3

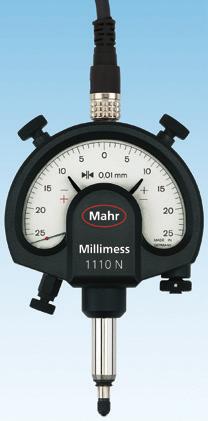

13 0 6 Millimess 11 N / 11 NT. Mechanikus finomkijelzők határérték-érintkezőkkel Nagy kontrasztos számlap Beállítható tűréshatár jelzők Blokkolható finomállítás Ütésálló mérőegység és mérőcsap rozsdamentes, Mérőcsap precíziós golyós vezeték a kis irányváltási hibáért Érzéketlen a mérőcsapra oldalirányba ható erőkkel szemben Nagyfokú érzékenység és nagy pontosság a mérőegység tengelyek nemeskő csapágyazásának, valamint a precíziós fogazású kerekeknek és fogaskerekeknek köszönhetően Egyszerűen cserélhető, zárt mérőegység Doboz alakú védőház Konstans mérőerő Beállítható határérték-érintkezők kiváló minőségű nemesacélból Rezgés és mechanikai túlterhelés ellen határérték-érintkezőkkel védve Szállítási terjedelem: Tok, Kezelési útmutató, Beállító gomb 953, Összekötőkábel 1,2 m Alkalmazás: Tűrésfelügyelet, ill. precíziós jeladó vezérlőrendszerekhez N 11 NT Méréstartomány ±0,25 Skálaosztás érték 0,01 Számlap kivitele Hibahatár G e µm 6,5 Hibahatár G ges µm 12 Hibahatár G t µm 5 Irányváltási hiba f u µm 3,5 Ismétlési pontosság f w µm 3,5 Szabvány Gyári szabvány Szabad löket 0,3 Mérőerő N 2 Skálaátmérő 50 Számlap szín fehér IP védelmi fokozat: IP 54 Maximális kapcsolóteljesítmény mw 240 Maximális kapcsolófeszültség V 24 Maximális kapcsolóáram ma 0 Kapcsolási bizonytalanság ma/24 V indukciómentes terhelésnél µm 1,5 A C 5 5 B , øh6 ø M 2,5 Termékmegnevezés Bowdenes kiemelő (250 ) Beállító gomb a határérték érintkezők beállításához kiegészítő 953 beállító etalon nélkül Kiemelő gomb Fröccsenő víz elleni védősapka Adapter persely (0,375 / ) Rubber bellows Rögzítő fülek a h6 befogószárra történő felhelyezéshez Összekötőkábel (5 m), axiális Összekötőkábel (1,2 m), axiális øh ø6, Millimess Finom kijelzők

14 6 Millimess 1150 N / 1150 NT. Mechanikus finomkijelzők határérték-érintkezőkkel Nagy kontrasztos számlap Beállítható tűréshatár jelzők Blokkolható finomállítás Ütésálló mérőegység és mérőcsap rozsdamentes, Mérőcsap precíziós golyós vezeték a kis irányváltási hibáért Érzéketlen a mérőcsapra oldalirányba ható erőkkel szemben Nagyfokú érzékenység és nagy pontosság a mérőegység tengelyek nemeskő csapágyazásának, valamint a precíziós fogazású kerekeknek és fogaskerekeknek köszönhetően Egyszerűen cserélhető, zárt mérőegység Doboz alakú védőház Konstans mérőerő Beállítható határérték-érintkezők kiváló minőségű nemesacélból Rezgés és mechanikai túlterhelés ellen határérték-érintkezőkkel védve Szállítási terjedelem: Tok, Kezelési útmutató, Beállító gomb 953, Összekötőkábel 1,2 m Alkalmazás: Tűrésfelügyelet, ill. precíziós jeladó vezérlőrendszerekhez N 1150 NT Méréstartomány ±1,5 Skálaosztás érték 0,05 Számlap kivitele Hibahatár G e µm 35 Hibahatár G ges µm 60 Hibahatár G t µm 25 Irányváltási hiba f u µm 17 Ismétlési pontosság f w µm 17 Szabvány Gyári szabvány Szabad löket 2,5 3,5 Mérőerő N 1,5 Skálaátmérő 50 Számlap szín fehér IP védelmi fokozat: IP 54 Maximális kapcsolóteljesítmény mw 240 Maximális kapcsolófeszültség V 24 Maximális kapcsolóáram ma 0 Kapcsolási bizonytalanság ma/24 V indukciómentes terhelésnél µm 7 A C 5 5 B , øh6 ø M 2,5 Termékmegnevezés Bowdenes kiemelő (250 ) Beállító gomb a határérték érintkezők beállításához kiegészítő 953 beállító etalon nélkül Kiemelő gomb Fröccsenő víz elleni védősapka Adapter persely (0,375 / ) Rubber bellows Rögzítő fülek a h6 befogószárra történő felhelyezéshez Összekötőkábel (5 m), axiális Összekötőkábel (1,2 m), axiális øh ø6,5 45 Millimess Finom kijelzők 5
