Az Ön mérési feladata kényes, ezért Önnek érzékenyebb mérőeszközre van szüksége. Ezt jelenti számunkra az EXACTLY!

Átírás

1 Az Ön mérési felaata kényes, ezért Önnek érzékenyebb mérőeszközre van szüksége. Ezt jelenti számunkra az EXACTLY! 1936 óta a Mahr a szögtapintók világszerte vezető gyártói közé tartozik. Vállalatunk sikerének titka a termékeink folyamatos fejlesztésében rejlik. Hiszen csak az tu megfelelni a piac egyre fokozóó követelményeinek, aki újra és újra iránymutató újításokkal áll elő. Erőfeszítéseink központjában a sokolalú mérési felaatok nagy pontosságú és egyszerű megolása áll. Ebben állunk az Ön renelkezésére komplett Mahr termékkínálatunkkal és a tartozékok széles választékával. A finoman műköő, számítógéppel optimalizált mérőmű a biztonság és a precizitás maximumát nyújtja. A tipikus műhelykörülmények közötti használathoz a kijelzőt az ezett ásványi üveg kiválóan véi a karcolástól és a töréstől, további tömítés akaályozza meg a folyaék behatolását. 142 MarTest Szögtapintók és éltapintók

2 MARTEST. SZÖGTAPINTÓK ÉS ÉLTAPINTÓK Áttekintés Szögtapintók skálás kijelzővel 144 Szögtapintók skálás kijelzővel MarTest 800 SA / 800 SGA / 800 S / 800 SG / 800 SR 146 Sztener kivitel MarTest 800 SGB / 800 SL / 800 SGL 147 Szögtapintók skálás kijelzővel MarTest 800 SM / 800 SGM / 800 SRM / 800 SGE 148 Nagy pontosság MarTest 800 V / 800 VGM 150 Vertikális kivitel MarTest 800 H 152 Horizontális kivitel Digitális szögtapintók MarTest 800 EW / 800 EWL 153 Sztener kivitel Tartó,mérő és centírozó készülék, mérőállvány 154 3D-éltapintók MarTest 802 EW 160 Folyaékálló, skálás kijelzővel MarTest 802 NW 161 Folyaékálló, igitális kijelzővel MarTest Szögtapintók és éltapintók 143

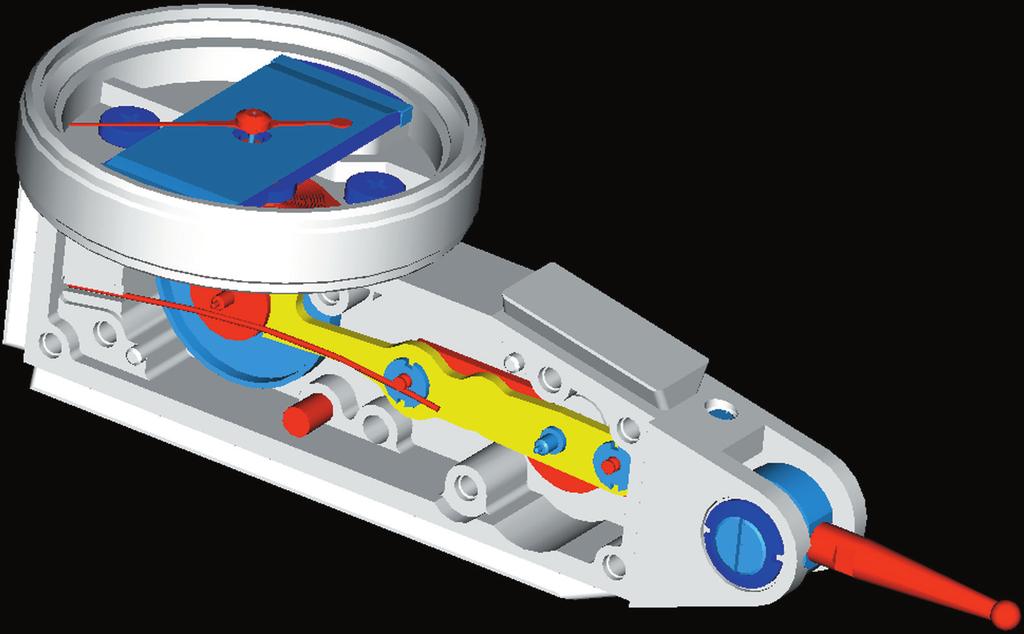

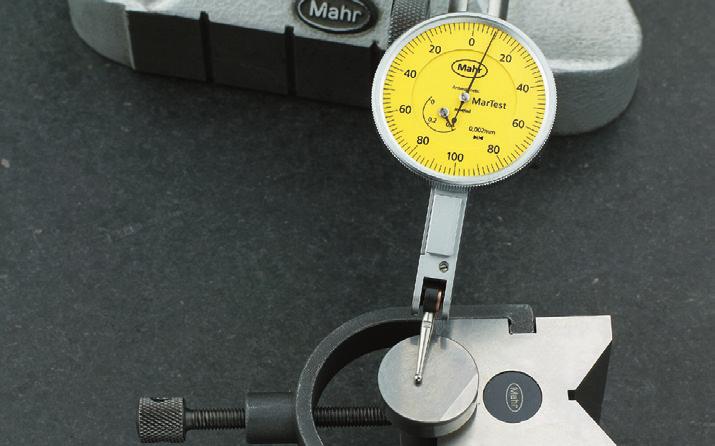

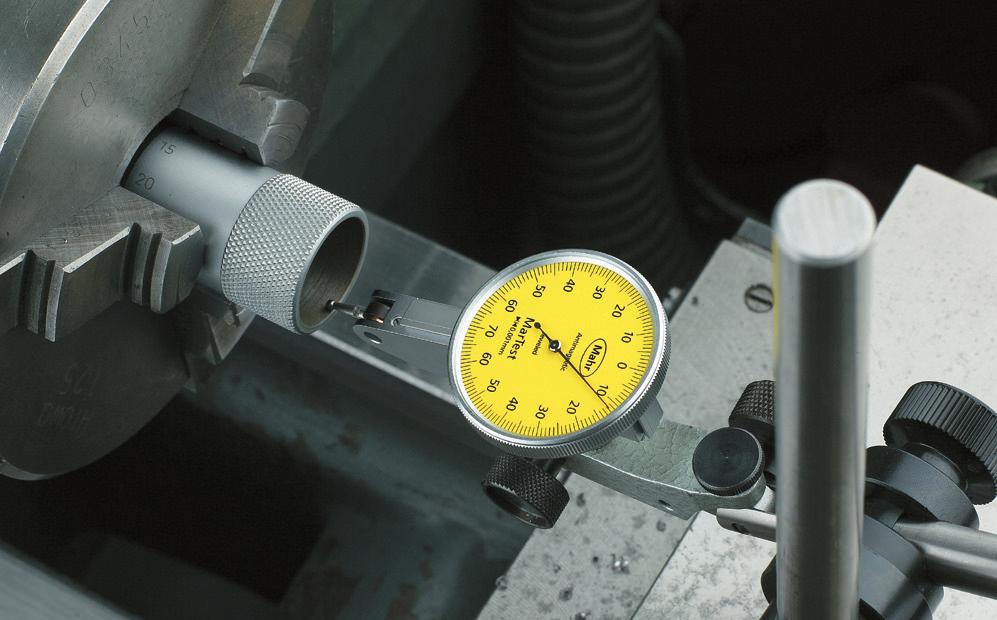

3 MarTest. Szögtapintók ÁTTEKINTÉS MarTest Design A játékot kiegyenlítő rugó mutató O-gyűrűvel tömített számlap Fogasív emelő Fecskefarok felfogó felület csapágyazott upla emelő, túlterhelés véelemmel Mérőbetét golyóval Fecskefarok felfogó felület Rugó a mérőerőhöz SHOCK PROOF ütközésvéelem Mérőmű Ütésálló Nem mágnesezhető építőelemek A mérőmű 8 rágakő csapágyat tartalmaz a precíz méretátaásért Mérőbetét keményfém golyóval Mérőbetét keményfém golyóval MarTest alkalmazások Tengely körkörösség ellenőrzés Hüvely körkörösség ellenőrzés Felület beállítás Párhuzamosság ellenőrzés 144 MarTest Szögtapintók és éltapintók Furat központosítás

4 MarTest A mérési hiba kiküszöbölése Mérések elvégzésénél ügyeljen arra, hogy a mérőbetét merőleges legyen a mérési irányra (1. ábra ). Ha ez nem lehetséges, a mérési ereményt korrekciós tényezővel szorozni kell a szög arányában (2.ábra) 15 alatt a korrekciós tényező elhanyagolható. Angle α Corr. factor 0,96 0,87 0,70 0,50 Example: Angle α: Reaing on ial: Meas. values: 30 (estimate) 0,38 mm 0,38 x 0,87 = 0,33 mm Csak az aott készüléktípusra (pl. 800 S) meghatározott hosszúságú mérőbetétet használja MarTest 800S l = 14,5 MarTest 800S l = 41,2 MarTest Automatikus mérésirány váltás MarTest Méréstechnikai jellemz k Átkapcsolás nélkül, minkét mérési irányban mérhető. A mutató minig a óramutató járásával megegyező irányban mozog. Ez világos és hibamentes leolvasást ereményez. Kijelzési eltérés + f u Névleges érték f e f ges functional escription - a mér er vel ellentétes irányban a mér er irányában f t MarTest Versions Sztener 800 S Hosszú mérőbetét 800 SL Nagy pontosság 800 SM 800 EW IP EWL IP65 Nagy méréstartomány 800 SR Horizontális kivitel 800 H Vertikális kivitel 800 V MarTest Szögtapintók és éltapintók 145

5 c f MarTest 800 S / 800 SG / 800 SR / 800 SA / 800 SGA. Szögtapintó Alapkivitel Kontrasztgazag számlap, O-gyűrűvel tömítve Betekintő ablak ásványi üvegből törés, karcolás, forró forgácsok elleni maximális véelemért és az olószerek elleni maximális ellenállásért Matt krómozott véőház 3 beépített fecskefarok sínnel Ütésálló mérőegység Nem mágnesezhető kivitel Automatikus illesztés a tapintási irányhoz, ezzel téveésmentes leolvasás Golyóscsapágyas kettős kar, túlterhelés elleni véelem racsnis kuplunggal Mérőbetét keményfém golyóval Szállítási terjeelem: Tok, Kezelési útmutató, Kulcs mérőbetétek cseréjéhez, Mérőbetét ø 2 mm, Befogószár 800a8 DIN 2270 Alkalmazás: SHOCK PROOF Körfutás-, ütés-, párhuzamosság- és síklapúság-eltérések mérése Tengelyek vagy furatok központosítása Munkaarabok párhuzamos és erékszögű beállítása S 800 SG 800 SR 800 SA 800 SGA Méréstartomány mm ± 0,4 ± 0,8 ± 0,25 Skálaosztás érték mm 0,01 Skálaátmérő mm Számlap kivitele Számlap szín sárga Mérőerő N 0,15 0,1 Mutatóforulat mm-ben mm 0,8 0,5 Eltérés tartomány f e µm 10 5 Teljes eltérés tartomány f ges µm Irányváltási hiba f u µm Rész-mérési tartomány f t µm 5 Ismétlési pontosság f w µm 3 Szabvány DIN 2270 Gyári szabvány α c e f Mérőbetét b hossza mm mm mm mm mm mm mm ,6, , ,5 13,6, , ,5 13,6, , ,6, , ,5 13,6, ,5 ø a ø b 26 49,5 e ø Mérőbetét ø 1,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 3,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Rubin, l = 14,5 mm 800 tsr Kulcs M2 800 tb l 146 MarTest Szögtapintók és éltapintók

6 c e f MarTest 800 SGB / 800 SL / 800 SGL. Szögtapintó Hosszú mérőbetéttel, nehezen hozzáférhető mérési helyeken történő méréshez Kontrasztgazag számlap, O-gyűrűvel tömítve Betekintő ablak ásványi üvegből törés, karcolás, forró forgácsok elleni maximális véelemért és az olószerek elleni maximális ellenállásért Matt krómozott véőház 3 beépített fecskefarok sínnel Ütésálló mérőegység Nem mágnesezhető kivitel Automatikus illesztés a tapintási irányhoz, ezzel téveésmentes leolvasás Golyóscsapágyas kettős kar, túlterhelés elleni véelem racsnis kuplunggal Mérőbetét keményfém golyóval Szállítási terjeelem: Tok, Kezelési útmutató, Kulcs mérőbetétek cseréjéhez, Mérőbetét ø 2 mm, Befogószár 800a6 (800 SA/SGA/SGB), Befogószár 800a8 Alkalmazás: SHOCK PROOF Körfutás-, ütés-, párhuzamosság- és síklapúság-eltérések mérése Tengelyek vagy furatok központosítása Munkaarabok párhuzamos és erékszögű beállítása SGB 800 SL 800 SGL Méréstartomány mm ± 0,5 ± 0,25 Skálaosztás érték mm 0,01 Skálaátmérő mm Számlap kivitele Számlap szín sárga Mérőerő N 0,07 Mutatóforulat mm-ben mm 1 0,5 Eltérés tartomány f e µm 10 Teljes eltérés tartomány f ges µm 13 Irányváltási hiba f u µm 4 5 Rész-mérési tartomány f t µm 5 Ismétlési pontosság f w µm 3 Szabvány Gyári szabvány α c e f Mérőbetét b hossza mm mm mm mm mm mm mm ,5 31,4 35, , ,3 44, , ,5 40,3 44, ,24 øa øb 26 49, ø Mérőbetét ø 1,0 mm, Keményfém, l = 32,3 mm 800 tb Mérőbetét ø 2,0 mm, Keményfém, l = 32,3 mm 800 tb Mérőbetét ø 3,0 mm, Keményfém, l = 32,3 mm 800 tb Mérőbetét ø 2,0 mm, Rubin, l = 32,3 mm 800 tbr Kulcs Mérőbetét ø 1,0 mm, Keményfém, l = 41,24 mm 800 tl Mérőbetét ø 2,0 mm, Keményfém, l = 41,24 mm 800 tl Mérőbetét ø 3,0 mm, Keményfém, l = 41,24 mm 800 tl Mérőbetét ø 2,0 mm, Rubin, l = 41,24 mm 800 tlr M2 800 tb l MarTest Szögtapintók és éltapintók 147

7 DIN 2270 SHOCK PROOF ø a ø b 26 49,5 e c f MarTest 800 SM / 800 SGM / 800 SRM. Szögtapintó Nagy pontosságú mérésekhez Kontrasztgazag számlap, O-gyűrűvel tömítve Betekintő ablak ásványi üvegből törés, karcolás, forró forgácsok elleni maximális véelemért és az olószerek elleni maximális ellenállásért Matt krómozott véőház 3 beépített fecskefarok sínnel Ütésálló mérőegység Nem mágnesezhető kivitel Automatikus illesztés a tapintási irányhoz, ezzel téveésmentes leolvasás Golyóscsapágyas kettős kar, túlterhelés elleni véelem racsnis kuplunggal Mérőbetét keményfém golyóval Szállítási terjeelem: Tok, Kezelési útmutató, Kulcs mérőbetétek cseréjéhez, Mérőbetét ø 2 mm, Befogószár 800a8 Alkalmazás: Körfutás-, ütés-, párhuzamosság- és síklapúság-eltérések mérése Tengelyek vagy furatok központosítása Munkaarabok párhuzamos és erékszögű beállítása SM 800 SGM 800 SRM Méréstartomány mm ± 0,1 ± 0,2 Skálaosztás érték mm 0,002 Skálaátmérő mm Számlap kivitele Számlap szín sárga Mérőerő N 0,15 Mutatóforulat mm-ben mm 0,2 Eltérés tartomány f e µm 3 Teljes eltérés tartomány f ges µm 4 5 Irányváltási hiba f u µm 2 3 Rész-mérési tartomány f t µm 2 Ismétlési pontosság f w µm 1,5 Szabvány DIN 2270 Gyári szabvány α c e f Mérőbetét b hossza mm mm mm mm mm mm mm ,6, , ,5 13,6, , ,5 13,6, ,5 ø Mérőbetét ø 1,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 3,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Rubin, l = 14,5 mm 800 tsr Kulcs M2 800 ts l 148 MarTest Szögtapintók és éltapintók

8 SHOCK PROOF 26 49,5 ø a ø b c f MarTest 800 SGE. Szögtapintó Nagy pontosságú mérésekhez Kontrasztgazag számlap, O-gyűrűvel tömítve Betekintő ablak ásványi üvegből törés, karcolás, forró forgácsok elleni maximális véelemért és az olószerek elleni maximális ellenállásért Matt krómozott véőház 3 beépített fecskefarok sínnel Ütésálló mérőegység Nem mágnesezhető kivitel Automatikus illesztés a tapintási irányhoz, ezzel téveésmentes leolvasás Golyóscsapágyas kettős kar, túlterhelés elleni véelem racsnis kuplunggal Mérőbetét keményfém golyóval Szállítási terjeelem: Tok, Kezelési útmutató, Kulcs mérőbetétek cseréjéhez, Mérőbetét ø 2 mm, Befogószár 800a8 Alkalmazás: Körfutás-, ütés-, párhuzamosság- és síklapúság-eltérések mérése Tengelyek vagy furatok központosítása Munkaarabok párhuzamos és erékszögű beállítása SGE Méréstartomány mm ± 0,07 Skálaosztás érték mm 0,001 Skálaátmérő mm 38 Számlap kivitele Számlap szín sárga Mérőerő N 0,2 Mutatóforulat mm-ben mm 0,14 Eltérés tartomány f e µm 3 Teljes eltérés tartomány f ges µm 4 Irányváltási hiba f u µm 2 Rész-mérési tartomány f t µm 2 Ismétlési pontosság f w µm 1,5 Szabvány Gyári szabvány α c e f Mérőbetét hossza mm mm mm mm mm mm ,5 8,3 12, ,15 e ø Mérőbetét ø 1,0 mm, Keményfém, l = 9,1 mm 800 te Mérőbetét ø 2,0 mm, Keményfém, l = 9,1 mm 800 te Mérőbetét ø 3,0 mm, Keményfém, l = 9,1 mm 800 te Mérőbetét ø 2,0 mm, Rubin, l = 9,1 mm 800 ter Kulcs M2 800 te l MarTest Szögtapintók és éltapintók 149

9 DIN 2270 SHOCK PROOF ø 2,8 13,6 ø b ø a 110 MarTest 800 V. Szögtapintó Vertikális kivitel Kontrasztgazag számlap, O-gyűrűvel tömítve Betekintő ablak ásványi üvegből törés, karcolás, forró forgácsok elleni maximális véelemért és az olószerek elleni maximális ellenállásért Matt krómozott véőház 3 beépített fecskefarok sínnel Ütésálló mérőegység Nem mágnesezhető kivitel Automatikus illesztés a tapintási irányhoz, ezzel téveésmentes leolvasás Golyóscsapágyas kettős kar, túlterhelés elleni véelem racsnis kuplunggal Mérőbetét keményfém golyóval Szállítási terjeelem: Tok, Kezelési útmutató, Kulcs mérőbetétek cseréjéhez, Mérőbetét ø 2 mm, Befogószár 800a8 Alkalmazás: Körfutás-, ütés-, párhuzamosság- és síklapúság-eltérések mérése Tengelyek vagy furatok központosítása Munkaarabok párhuzamos és erékszögű beállítása V Méréstartomány mm ± 0,4 Skálaosztás érték mm 0,01 Skálaátmérő mm 28 Számlap kivitele Számlap szín sárga Mérőerő N 0,2 Mutatóforulat mm-ben mm 0,8 Eltérés tartomány f e µm 10 Teljes eltérés tartomány f ges µm 13 Irányváltási hiba f u µm 3 Rész-mérési tartomány f t µm 5 Ismétlési pontosság f w µm 3 Szabvány DIN 2270 Mérőbetét b hossza mm mm , Mérőbetét ø 1,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 3,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Rubin, l = 14,5 mm 800 tsr Kulcs M2 800 tb l 150 MarTest Szögtapintók és éltapintók

10 DIN 2270 SHOCK PROOF ø 2,8 13,6 ø b ø a 110 MarTest 800 VGM. Szögtapintó Vertikális kivitel Kontrasztgazag számlap, O-gyűrűvel tömítve Betekintő ablak ásványi üvegből törés, karcolás, forró forgácsok elleni maximális véelemért és az olószerek elleni maximális ellenállásért Matt krómozott véőház 3 beépített fecskefarok sínnel Ütésálló mérőegység Nem mágnesezhető kivitel Automatikus illesztés a tapintási irányhoz, ezzel téveésmentes leolvasás Golyóscsapágyas kettős kar, túlterhelés elleni véelem racsnis kuplunggal Mérőbetét keményfém golyóval Szállítási terjeelem: Tok, Kezelési útmutató, Kulcs mérőbetétek cseréjéhez, Mérőbetét ø 2 mm, Befogószár 800a8 Alkalmazás: Körfutás-, ütés-, párhuzamosság- és síklapúság-eltérések mérése Tengelyek vagy furatok központosítása Munkaarabok párhuzamos és erékszögű beállítása VGM Méréstartomány mm ± 0,1 Skálaosztás érték mm 0,002 Skálaátmérő mm 38 Számlap kivitele Számlap szín sárga Mérőerő N 0,25 Mutatóforulat mm-ben mm 0,2 Eltérés tartomány f e µm 3 Teljes eltérés tartomány f ges µm 4 Irányváltási hiba f u µm 2 Rész-mérési tartomány f t µm 2 Ismétlési pontosság f w µm 1,5 Szabvány DIN 2270 α Mérőbetét hossza mm mm ,5 14, Mérőbetét ø 1,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 3,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Rubin, l = 14,5 mm 800 tsr Kulcs M2 800 tb l MarTest Szögtapintók és éltapintók 151

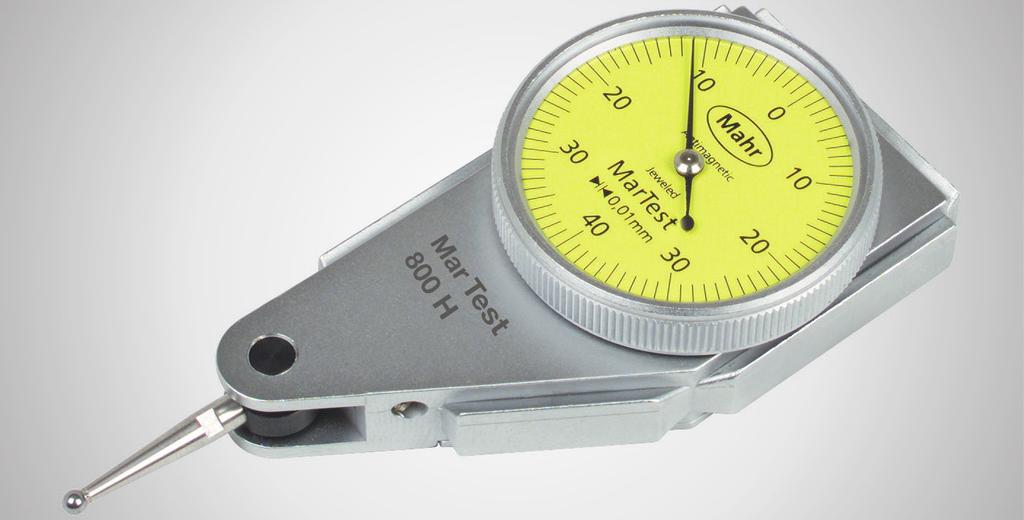

11 MarTest 800 H. Szögtapintó Horizontális kivitel Kontrasztgazag számlap, O-gyűrűvel tömítve Betekintő ablak ásványi üvegből törés, karcolás, forró forgácsok elleni maximális véelemért és az olószerek elleni maximális ellenállásért Matt krómozott véőház 3 beépített fecskefarok sínnel Ütésálló mérőegység Nem mágnesezhető kivitel Automatikus illesztés a tapintási irányhoz, ezzel téveésmentes leolvasás Golyóscsapágyas kettős kar, túlterhelés elleni véelem racsnis kuplunggal Mérőbetét keményfém golyóval Szállítási terjeelem: Tok, Kezelési útmutató, Kulcs mérőbetétek cseréjéhez, Mérőbetét ø 2 mm, Befogószár 800a8 DIN 2270 Alkalmazás: SHOCK PROOF Körfutás-, ütés-, párhuzamosság- és síklapúság-eltérések mérése Tengelyek vagy furatok központosítása Munkaarabok párhuzamos és erékszögű beállítása H Méréstartomány mm ± 0,4 Skálaosztás érték mm 0,01 Skálaátmérő mm 28 Számlap kivitele Számlap szín sárga Mérőerő N 0,25 Mutatóforulat mm-ben mm 0,8 Eltérés tartomány f e µm 10 Teljes eltérés tartomány f ges µm 13 Irányváltási hiba f u µm 3 Rész-mérési tartomány f t µm 5 Ismétlési pontosság f w µm 3 Szabvány DIN 2270 Mérőbetét hossza mm ,5 53 8h6 ø 30 13, ,8 9 ø Mérőbetét ø 1,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 3,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Rubin, l = 14,5 mm 800 tsr Kulcs M2 800 tb l 152 MarTest Szögtapintók és éltapintók

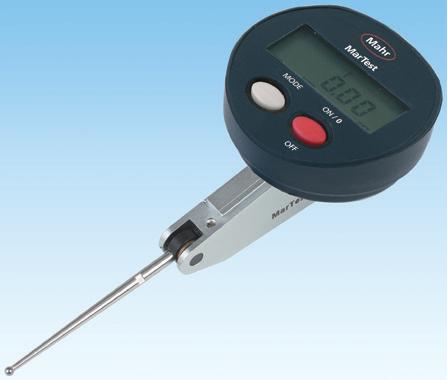

12 RS232C USB IP65 MAX MIN SHOCK PROOF 43 18,9 36,7 60,2 44 e f MarTest 800 EW / 800 EWL. Digitális szögtapintó Funkciók ON/OFF RESET (kijelző nullázása) mm/inch MAX/MIN Memória váltópont-kereséshez TIR (MAX-MIN) raiális ütés- és síklapúság vizsgálathoz Inuktív mérőrenszer, elem élettartama, kb. 2 év Víz- és hűtőfolyaék-álló kijelzőegység IP65 Kombinált szám- és skálás kijelző 360 -kal elforítható kezelő és kijelző rész Matt krómozott ház 3 fecskefarok sínnel Ütés ellen véett mérőmű, rágakőbe csapágyazott tengelyek Automatikus igazoás a tapintási irányhoz Nem mágnesezhető kivitel Golyóscsapágyazott kettős kar, csúszó kuplungos túlterhelés-véelem Aatinterfész: Opto RS232C, USB IP véelmi fokozat: IP 65 Szállítási terjeelem: Befogószár 800a8, Kulcs mérőbetétek cseréjéhez, Mérőbetét ø 2 mm, Tok Szoftver: MarCom Professional ingyenesen letölthető:www. mahr.com/marcom(csak Mahr aatkábelhez és USB és RS232 aatcsatlakozóval felszerelt ráiós renszerekhez) Alkalmazás: Körfutás-, ütés-, párhuzamosság- és síklapúság-eltérések mérése Tengelyek vagy furatok központosítása Munkaarabok párhuzamos és erékszögű beállítása EW 800 EWL Méréstartomány mm ± 0,4 ± 0,25 Osztásérték mm / inch 0,001 / 0,00005 Osztásérték inchben (szöveg) inch 0,00005 Osztásérték mm 0,001 Mérőerő N 0,13 0,07 Eltérés tartomány f e µm 10 Teljes eltérés tartomány f ges µm 13 Irányváltási hiba f u µm 3 5 Rész-mérési tartomány f t µm 5 Ismétlési pontosság f w µm 3 Szabvány Gyári szabvány Befogószár c e f Mérőbetét hossza mm mm mm mm mm mm ,6, , ,3 44, , Mérőbetét ø 1,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 3,0 mm, Keményfém, l = 14,5 mm 800 ts V, CR 2032 elem RS232C aatátviteli kábel (2 m) 800 EWr USB aatátviteli kábel (2 m) 800 EWu Mérőbetét ø 2,0 mm, Rubin, l = 14,5 mm 800 tsr Mérőbetét ø 2,0 mm, Keményfém, l = 41,24 mm 800 tl Mérőbetét ø 1,0 mm, Keményfém, l = 41,24 mm 800 tl Mérőbetét ø 3,0 mm, Keményfém, l = 41,24 mm 800 tl Mérőbetét ø 2,0 mm, Rubin, l = 41,24 mm 800 tlr 110 c ø 2 9 M2 800 tb l MarTest Szögtapintók és éltapintók 153

13 MarTest 800 a4 / 800 a6 / 800 a8. Befogószár Befogószár a ház fecskefarok síneken eltolható Befogás minen kívánt helyzetben recézett anyával szerszám nélkül a a a8 Befogószár mm ø12 ø 154 MarTest Szögtapintók és éltapintók

14 MarTest 800 h1. Tartó A szögtapintók szerszámgépekben való befogásához 800 k univerzális szorítóval együtt h1 Ø6h6 Keresztmetszet α b mm mm mm x a b Univerzális szorító, ø 1 = 4 mm, ø 2 = 8 mm, 800 k8 Fecskefarok-szorító Univerzális szorító, 1 ø = 5/32, 2 ø = 3/8, Fecskefarok-szorító 800 k3/8 Ø Ø6 H7 8 Ø1 800 k8;800 k3/8 MarTest Szögtapintók és éltapintók 155

15 MarTest 800 hs8. Univerzális tartó fecskefarok szorítóval Munkaarabok beállításához és központosításához szerszámgépeken Billenthető befogószorító fecskefarokhoz hs8 α c b mm mm mm Ø c b a 156 MarTest Szögtapintók és éltapintók

16 MarTest 801 v. Mérő- és központosító ruazat Munkaarabok beállításához és központosításához szerszámgépeken Billenthető befogószorító beépített finomállítással Ruazat rozsamentes acélból v max. 130 ø A befogó lengéstartománya Befogófurat mm Befogószár ø 8 mm 800 a a6 ø12 ø MarTest Szögtapintók és éltapintók 157

17 MarTest 801 p. Mérőállvány Ieális a kis mérőórákkal és szögtapintókkal méréshez Forgatható tartó 8 és 4 mm átmérőjű befogóval és fecskefarok profillal szögtapintókhoz Oszlop rozsamentes acélból Talp prizmás bevágással p Befogófurat Lábterület Magasság Oszlop Ø Prizmaszög mm mm és 8 mm 65 x 40 mm MarTest Szögtapintók és éltapintók

18 MarTest 800 b. Univerzális központosító kengyel Munkaarabok beállításához és központosításához szerszámgépeken Billenthető befogószorító b Befogófurat mm 44 ø ø Befogószár ø 4 mm 800 a4 25 ø a6 ø MarTest Szögtapintók és éltapintók 159

19 MarTest 802 EW. Digitális 3D-s él tapintó Funkciók ON/OFF Auto OFF 2 h után Nagyon jó leolvashatóság a kombinált kijelzőnek köszönhetően: - Oszlopos kijelzés a inamikus útinformációhoz - Számkijelző a pontos leolvasáshoz A szerszámgép vezérlésétől függetlenül A minegyik tengelyen (X, Y, Z) megtalálható nagy munkaterület megakaályozza a tapintóbetét sérülését tapintási hibák esetén Kompakt fémház és hosszú tapintókar Ütésálló mérőegység IP véelmi fokozat: IP 65 Szállítási terjeelem: Elem, Kezelési útmutató, Mérőbetét 802 EWt IP65 Alkalmazás: Alkalmazás maró- és szikraforgácsoló gépeken nullapont meghatározásához munkaarabokon Furatközép meghatározásához A munkaarab beállításának meghatározásához és korrekciójához és hosszak mélységek mérésére EW Osztásérték mm 0,005 Munkatartományok X, Y, Z tengely 2 és 4 mm között Ismétlési pontosság a nullpontban, inch ± 0,005 mm egyirányú Szabvány Gyári szabvány Befogószár mm ø12 ø16h ø Mérőbetét ø 4,0 mm, l = 31 mm 802 EWt V, CR 2032 elem ø l 802 EWt 160 MarTest Szögtapintók és éltapintók

20 MarTest 802 NW. Mechanikus 3D-s él tapintó Nagy kontrasztos számlap A szerszámgép vezérlésétől függetlenül A minegyik tengelyen (X, Y, Z) megtalálható nagy munkaterület megakaályozza a tapintóbetét sérülését tapintási hibák esetén Kompakt fémház és hosszú tapintókar Nagy pontosság és linearitás Ütés és fröccsenő víz elleni véelem a szerszámcserélővel felszerelt gépeken történő használathoz IP véelmi fokozat: IP 67 Szállítási terjeelem: Elem, Kezelési útmutató, Mérőbetét 802 EWt IP67 Alkalmazás: Alkalmazás maró- és szikraforgácsoló gépeken nullapont meghatározásához munkaarabokon Furatközép meghatározásához A munkaarab beállításának meghatározásához és korrekciójához és hosszak mélységek mérésére NW Skálaosztás érték mm 0,01 Munkatartományok X, Y, Z tengely 6,6 mm Ismétlési pontosság a nullpontban, inch ± 0,01mm egyirányú Szabvány Gyári szabvány Befogószár mm ø16h Mérőbetét ø 4,0 mm, l = 31 mm 802 EWt Mérőbetét ø 6,0 mm, l = 56,6 mm 802 NWt ø4 ø l 802 EWt MarTest Szögtapintók és éltapintók 161
