1 MŰSZAKI-TECHNOLÓGIAI LEÍRÁS, TERMÉKISMERTETŐ M93-DD1010-ANS18M típusú hídmérleg digitális mérlegcellákkal, interaktív érintőképernyővel 1

2 1.) A termék műszaki jellemzői, bemutatása Műszaki adatok: Típus: Kivitel: Platóméret: Méréshatár: Osztásérték: Hídszerkezet súlya: Cellák típusa, száma: Cellák védettsége: Kijelző típusa: Nyomtató típusa: Pontossági osztály: Akna mélység: Feljáró magasság: ANS18M acél hídmérleg sekélyaknába süllyesztett vagy akna nélküli, feljárós 18x3m 30/60 tonna /változó lépéssel/ 10/20 kg 9500 kg 8 db CPD-M C4 20t-s digitális saválló cella IP68/69KK DD1010 STB-Q3 III. osztálypontosság 50 cm 34 cm A szerkezet: A mérleg síkplatós kialakítású, 3 db egybehegesztett panelből áll. Fémtiszta (nem rozsdás) melegen hengerelt idomacélok építik fel a mérleg szerkezetét, melyek hegesztést követően alapozót, majd fedőfestést kapnak. A panelek csavarozással vannak egymáshoz csatlakoztatva. A mérleg mindkét végéhez keresztirányban T-gumi profil kerül elhelyezésre a szennyeződések lehullásának megakadályozására. 2

3 A mérlegcellák: A mérleg 8 db CPD-M C4 20 t-s változó osztásértékű digitális mérlegcellával van alátámasztva. A CPD-M mérlegcella alacsony Vmin értékének köszönhetően több, mint 40%-al pontosabb versenytársainál. Rendkívül megbízható, robusztus mérlegcellák, melyek strapabíró tömszelencés kábelcsatlakozói a mérleghíd mozgásának könnyen ellenállnak. A cellabefogók önbeálló kialakításúak, a mérleghíd mozgását hossz- és oldalütközők határolják be. A digitális mérlegcella befogók labirintus kialakításából adódóan a cella és a befogó érintkező felületeihez szennyeződés nem tud bejutni, ezáltal meggátolva a kopást. A mérlegcellák fizikai túlfeszültség védelmét szigetelő lap és vastag sönt kábelek biztosítják. A mérlegcellák kábelei a mérleghídon elhelyezett csatlakozódobozban vannak közösítve, innen a jelek egy mérőkábelen keresztül jutnak el a mérőműszerbe, ami digitálisan jelzi ki a hídon lévő tömeg súlyát, illetve a beépített számítógépes csatlakozáson keresztül adatokat szolgáltat. A mérlegkijelző bemutatása: A hídmérleg digitális cellái a közösítő dobozon keresztül a DD1010 típusú kijelzőhöz csatlakoznak. A DD1010 kijelző bemutatása A. MEGBÍZHATÓSÁG és SOKOLDALÚSÁG Ipari felhasználásra szánt, V-OPC/ABS anyagokból készült, innovatív, újrahasznosítható, antisztatikus, tűzálló és UV ellenálló műanyag, IP65-ös kezelőfelülettel. Agresszív körülményekhez az IP68/IP69K védelemmel ellátott savállós kivitel is elérhető. Különböző funkciókhoz rendelt parancsikonok elhelyezhetők a kezelőfelületen, a gyorsabb használat érdekében. B. ADATKEZELÉS Az SQL adatbázis lehetővé teszi a kiválasztott adatok kezelését, így könnyen exportálhatókká válnak (CSV fájlformátumban) a cég adatbázisába, hálózaton keresztül, SD kártyára vagy USB eszközre. Egy szoftver feltelepítésével az adatbázisok távolról is kezelhetőek. Lehetőség van a mérlegjegyek PDF formátumban való archiválására. 3

4 Automatikus adatátviteli lehetőség -en keresztül. (pl.: PDF mérlegjegy, meghibásodást figyelmeztető üzenetek, mint például kifogyott a papír stb.) C. TECHNIKAI ADATOK 624 MHz-es processzor 128 Mb RAM 128 Mb alaplapi memória 5.7 colos színes kijelző, TFT technológiával, LED-es háttérvilágítással és érintőképernyővel Ethernet bemenet 10/100 Mb/s 1 db SD kártya foglalat 2 db USB port 2 db RS232/RS422 gyári kimenetek a nyomtatók, jelzők, vonalkód leolvasók és PCk csatlakoztatásához NTEP tanúsítvány OIML Hitelesítés Maximum 2 db analóg vagy digitális mérleg csatlakoztatható 2 bemenet a bővítmények csatlakoztatására (I/O digitális, I/O analóg, soros csatlakozók, BUS rendszerek stb) Tápfeszültség: VAC, 50/60 Hz külső tápegységgel, 12 VDC. CE hiteles 6000 osztásértékig Változó osztásérték (3x3000 vagy 2x4000) D. TERVEZÉS és ERGONÓMIA A használat és karbantartás könnyűvé tétele volt az eredeti terv a modern és lágy vonalak kialakításával, az ergonómia és az egyszerűség szem előtt tartásával. Számos konfiguráció elérhető: a klasszikus asztali kiviteltől, a falra vagy oszlopra szerelhető változatig, ami elérhető a készülék 180 o -os elforgatásával. A megfelelő olvashatóságot, a kijelző színének változtathatósága garantálja bármilyen felhasználási körülmény esetén. E. CSATLAKOZTATHATÓSÁG A termék egyik legnagyobb előnye: Ethernet csatlakozást tartalmaz és WIFI opcionálisan 2 db kommunikációs soros port bővítése lehetséges 2 db foglalat az opcionális kártyáknak 2 db USB és 1 db SD kártya foglalat, melynek köszönhetően a DD1010 szemben a régebbi eszközökkel - innovatív készüléknek minősül a jelenlegi piacon. A távsegítség vagy a VNC távkapcsolat praktikus és kimondottan felhasználóbarát. 4

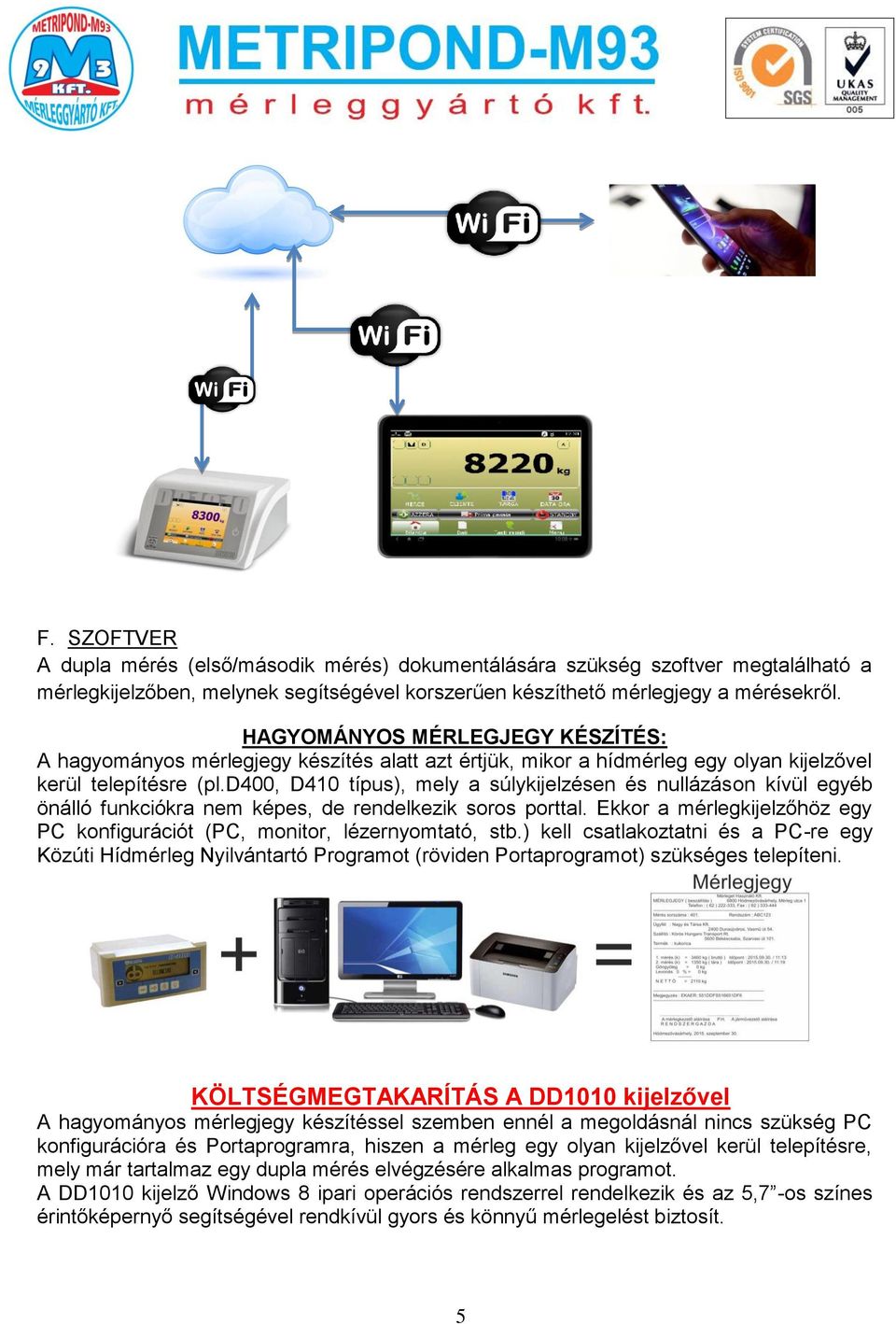

5 F. SZOFTVER A dupla mérés (első/második mérés) dokumentálására szükség szoftver megtalálható a mérlegkijelzőben, melynek segítségével korszerűen készíthető mérlegjegy a mérésekről. HAGYOMÁNYOS MÉRLEGJEGY KÉSZÍTÉS: A hagyományos mérlegjegy készítés alatt azt értjük, mikor a hídmérleg egy olyan kijelzővel kerül telepítésre (pl.d400, D410 típus), mely a súlykijelzésen és nullázáson kívül egyéb önálló funkciókra nem képes, de rendelkezik soros porttal. Ekkor a mérlegkijelzőhöz egy PC konfigurációt (PC, monitor, lézernyomtató, stb.) kell csatlakoztatni és a PC-re egy Közúti Hídmérleg Nyilvántartó Programot (röviden Portaprogramot) szükséges telepíteni. KÖLTSÉGMEGTAKARÍTÁS A DD1010 kijelzővel A hagyományos mérlegjegy készítéssel szemben ennél a megoldásnál nincs szükség PC konfigurációra és Portaprogramra, hiszen a mérleg egy olyan kijelzővel kerül telepítésre, mely már tartalmaz egy dupla mérés elvégzésére alkalmas programot. A DD1010 kijelző Windows 8 ipari operációs rendszerrel rendelkezik és az 5,7 -os színes érintőképernyő segítségével rendkívül gyors és könnyű mérlegelést biztosít. 5

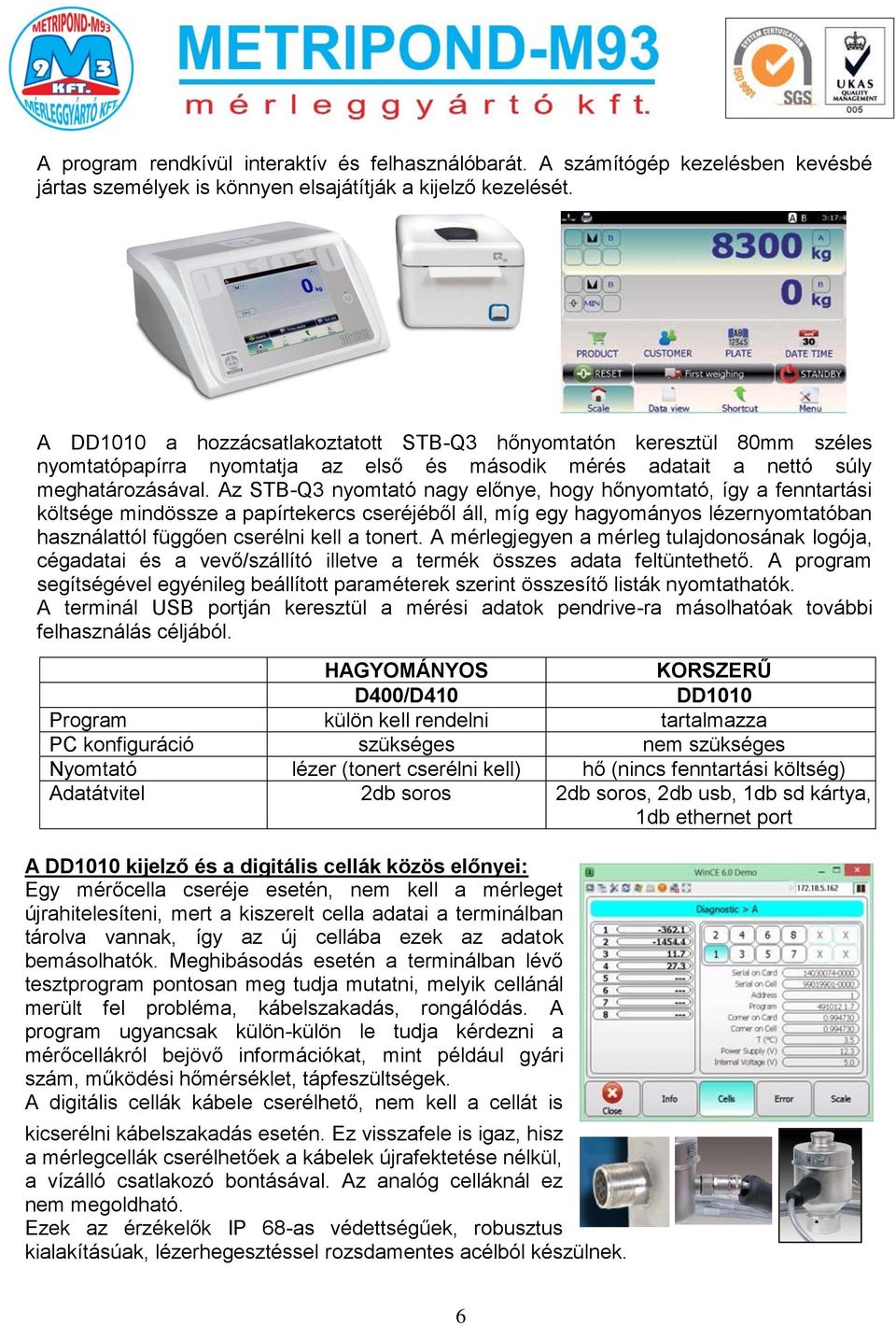

6 A program rendkívül interaktív és felhasználóbarát. A számítógép kezelésben kevésbé jártas személyek is könnyen elsajátítják a kijelző kezelését. A DD1010 a hozzácsatlakoztatott STB-Q3 hőnyomtatón keresztül 80mm széles nyomtatópapírra nyomtatja az első és második mérés adatait a nettó súly meghatározásával. Az STB-Q3 nyomtató nagy előnye, hogy hőnyomtató, így a fenntartási költsége mindössze a papírtekercs cseréjéből áll, míg egy hagyományos lézernyomtatóban használattól függően cserélni kell a tonert. A mérlegjegyen a mérleg tulajdonosának logója, cégadatai és a vevő/szállító illetve a termék összes adata feltüntethető. A program segítségével egyénileg beállított paraméterek szerint összesítő listák nyomtathatók. A terminál USB portján keresztül a mérési adatok pendrive-ra másolhatóak további felhasználás céljából. HAGYOMÁNYOS KORSZERŰ D400/D410 DD1010 Program külön kell rendelni tartalmazza PC konfiguráció szükséges nem szükséges Nyomtató lézer (tonert cserélni kell) hő (nincs fenntartási költség) Adatátvitel 2db soros 2db soros, 2db usb, 1db sd kártya, 1db ethernet port A DD1010 kijelző és a digitális cellák közös előnyei: Egy mérőcella cseréje esetén, nem kell a mérleget újrahitelesíteni, mert a kiszerelt cella adatai a terminálban tárolva vannak, így az új cellába ezek az adatok bemásolhatók. Meghibásodás esetén a terminálban lévő tesztprogram pontosan meg tudja mutatni, melyik cellánál merült fel probléma, kábelszakadás, rongálódás. A program ugyancsak külön-külön le tudja kérdezni a mérőcellákról bejövő információkat, mint például gyári szám, működési hőmérséklet, tápfeszültségek. A digitális cellák kábele cserélhető, nem kell a cellát is kicserélni kábelszakadás esetén. Ez visszafele is igaz, hisz a mérlegcellák cserélhetőek a kábelek újrafektetése nélkül, a vízálló csatlakozó bontásával. Az analóg celláknál ez nem megoldható. Ezek az érzékelők IP 68-as védettségűek, robusztus kialakításúak, lézerhegesztéssel rozsdamentes acélból készülnek. 6
