1 Felhasználói kézikönyv 2234B, 2234C, 2236C Digitális fordulatszámmérők

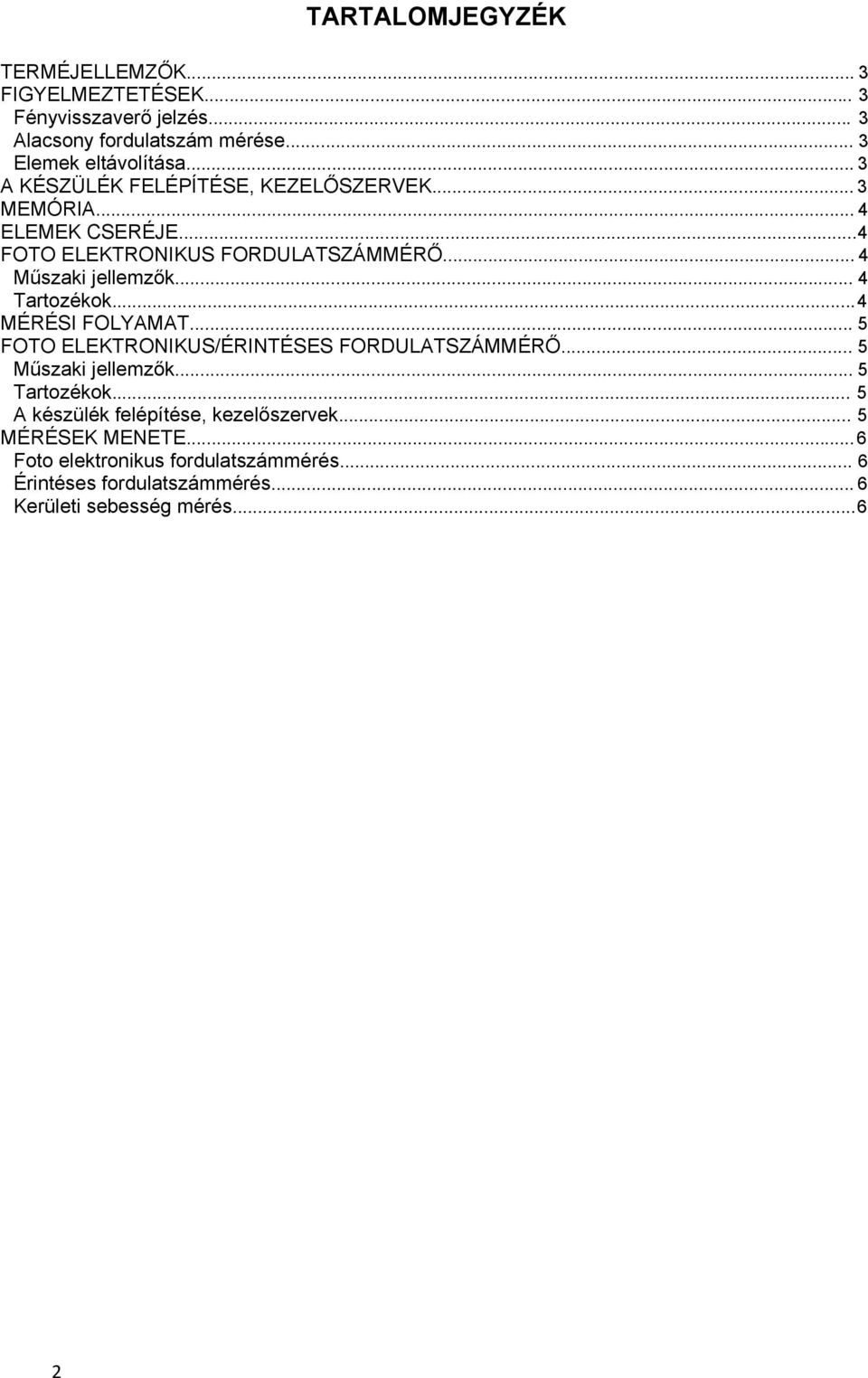

2 TARTALOMJEGYZÉK TERMÉJELLEMZŐK... 3 FIGYELMEZTETÉSEK... 3 Fényvisszaverő jelzés... 3 Alacsony fordulatszám mérése... 3 Elemek eltávolítása... 3 A KÉSZÜLÉK FELÉPÍTÉSE, KEZELŐSZERVEK... 3 MEMÓRIA... 4 ELEMEK CSERÉJE... 4 FOTO ELEKTRONIKUS FORDULATSZÁMMÉRŐ... 4 Műszaki jellemzők... 4 Tartozékok... 4 MÉRÉSI FOLYAMAT... 5 FOTO ELEKTRONIKUS/ÉRINTÉSES FORDULATSZÁMMÉRŐ... 5 Műszaki jellemzők... 5 Tartozékok... 5 A készülék felépítése, kezelőszervek... 5 MÉRÉSEK MENETE... 6 Foto elektronikus fordulatszámmérés... 6 Érintéses fordulatszámmérés... 6 Kerületi sebesség mérés

3 1. TERMÉKJELLEMZŐK - Pontos, biztonságos, érintésmentes fordulatszámmérés. - Széles mérési tartomány, nagy felbontás. - A digitális kijelző megmutatja, a pontos fordulatszám értéket. - A MICRO-COMPUTER LS áramkörnek, és a kristályidő alapú számításnak köszönhetően, a készülék nagy pontossággal, és gyorsan mér. - Az utolsó mért érték/maximum érték/minimum érték automatikusan tárolásra kerül a készülék memóriájában, ahonnan szükség esetén bármikor előhívhatóak. - A készülék burkolata tartós, időálló ABS műanyag, ami biztosítja, a készülék hibátlan működését, akár évekig is. A készülék burkolata úgy lett kialakítva, hogy azt a bal- és jobbkezesek is kényelmesen használhassák. 2. FIGYELMEZTETÉSEK 2.1 Fényvisszaverő jelzés Vágjon le, egy nagyjából 12mm 2 nagyságú darabot a mellékelt fényvisszaverő csíkból, és ragassza rá azt az egyik forgástengelyre. a) A nem-fényvisszaverő terület, mindig nagyobb kell legyen, mint a fényvisszaverő. b) Ha a tengely fényvisszaverő anyagból van, akkor a fényvisszaverő csík felragasztása előtt, ragassza azt körbe fekete szigetelőszalaggal, vagy fesse be azt feketére. c) A tengely felülete tiszta, és sima kell legyen a fényvisszaverő csík felragasztásakor. 2.2 Alacsony fordulatszám mérése Mivel a készülék magas felbontással, és gyors mintavételezéssel dolgozik, így alacsony fordulatszám mérésekor, javasolt több fényvisszaverő csík felragasztása megközelítőleg egyenlő távolságra. Ilyen esetben, a mérési eredményt, a felragasztott fényvisszaverő csíkok számával el kell osztani, a valós fordulatszám értékhez. 2.3 Elemek eltávolítása Ha huzamosabb ideig nem használja a készüléket, javasolt eltávolítani az elemeket. 3. A KÉSZÜLÉK FELÉPÍTÉSE, KEZELŐSZERVEK 3-1 Fényvisszaverő csík 3-2 Fénynyaláb 3-3 Kijelző 3-4 Mérés gomb 3-5 Memória gomb 3-6 Elemrekesz 3

4 4. MEMÓRIA 4.1 A készülék, a mérés gomb elengedése után, automatikusan eltárolja a legnagyobb, a legalacsonyabb, és a legutolsó mért értéket. (példa: 1. ábra) 4.2 A memória gomb megnyomása után, a kijelzőn megjelennek a tárolt mérési eredmények: up ikon jelzi a legmagasabb mért értéket; dn ikon jelzi a legalacsonyabb mért értéket; és LA ikon jelzi a legutoljára mért értéket. Max érték Utolsó érték Mérési érték Min érték Mérési idő 1. ábra 5. ELEMEK CSERÉJE (1) Szükség esetén (ha az elem feszültsége 4V alá csökken, és megjelenik az ikon a kijelzőn) cserélje ki az elemet. (2) Csúsztassa oldalra az elemrekesz fedelét (3-6). (3) Cserélje ki az 4db 1.5V AAA (UM-3) elemet, majd zárja vissza az elemrekeszt. 6. FOTO ELEKTRONIKUS FORDULATSZÁMMÉRŐ 6.1. Műszaki jellemzők Kijelző: Mérési tartomány: Felbontás: 1RPM (1000RPM fölött) Pontosság: Mintavételezési idő: Méréshatár váltás: Memória: Mérési távolság: mm / 2-20 inch (Lézer) Időalap: Áramkör: Tápfeszültség: Áramfelvétel: Kb. 35mA (Lézer) Működési hőmérséklet: Méretek: Súly: LCD ikonos RPM (r/min) 0.1 rpm ( RPM) ±(0.05%+1 számjegy) 0.8mp. (60 RPM fölött) Automatikus Max. érték, Min. érték, utolsó érték mm / 2-10 inch (LED) Quartz kristály Egy chipes Microcomputer LSL 4db 1.5V AAA (UM-3) elem Kb. 45mA (LED) 0 C - 50 C (32 F F) 190mm x 72mm x 37mm 220g (elemekkel) 6.2. Tartozékok Hord táska Fényvisszaverő csík (2x9cm) Felhasználói kézikönyv 4

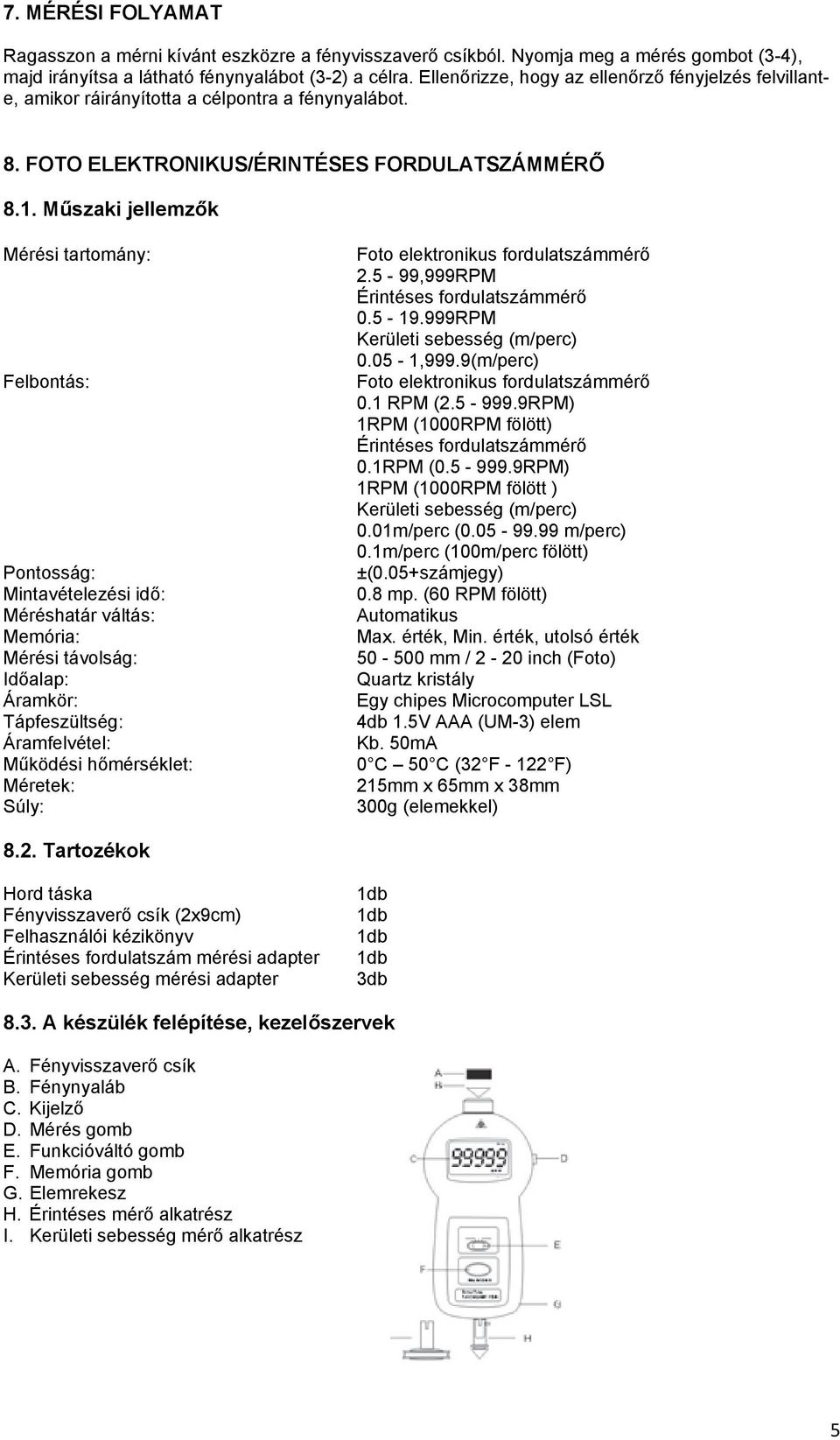

5 7. MÉRÉSI FOLYAMAT Ragasszon a mérni kívánt eszközre a fényvisszaverő csíkból. Nyomja meg a mérés gombot (3-4), majd irányítsa a látható fénynyalábot (3-2) a célra. Ellenőrizze, hogy az ellenőrző fényjelzés felvillante, amikor ráirányította a célpontra a fénynyalábot. 8. FOTO ELEKTRONIKUS/ÉRINTÉSES FORDULATSZÁMMÉRŐ 8.1. Műszaki jellemzők Mérési tartomány: Felbontás: Pontosság: Mintavételezési idő: Méréshatár váltás: Memória: Mérési távolság: Időalap: Áramkör: Tápfeszültség: Áramfelvétel: Működési hőmérséklet: Méretek: Súly: Foto elektronikus fordulatszámmérő ,999RPM Érintéses fordulatszámmérő RPM Kerületi sebesség (m/perc) ,999.9(m/perc) Foto elektronikus fordulatszámmérő 0.1 RPM ( RPM) 1RPM (1000RPM fölött) Érintéses fordulatszámmérő 0.1RPM ( RPM) 1RPM (1000RPM fölött ) Kerületi sebesség (m/perc) 0.01m/perc ( m/perc) 0.1m/perc (100m/perc fölött) ±(0.05+számjegy) 0.8 mp. (60 RPM fölött) Automatikus Max. érték, Min. érték, utolsó érték mm / 2-20 inch (Foto) Quartz kristály Egy chipes Microcomputer LSL 4db 1.5V AAA (UM-3) elem Kb. 50mA 0 C 50 C (32 F F) 215mm x 65mm x 38mm 300g (elemekkel) 8.2. Tartozékok Hord táska Fényvisszaverő csík (2x9cm) Felhasználói kézikönyv Érintéses fordulatszám mérési adapter Kerületi sebesség mérési adapter 3db 8.3. A készülék felépítése, kezelőszervek A. Fényvisszaverő csík B. Fénynyaláb C. Kijelző D. Mérés gomb E. Funkcióváltó gomb F. Memória gomb G. Elemrekesz H. Érintéses mérő alkatrész I. Kerületi sebesség mérő alkatrész 5

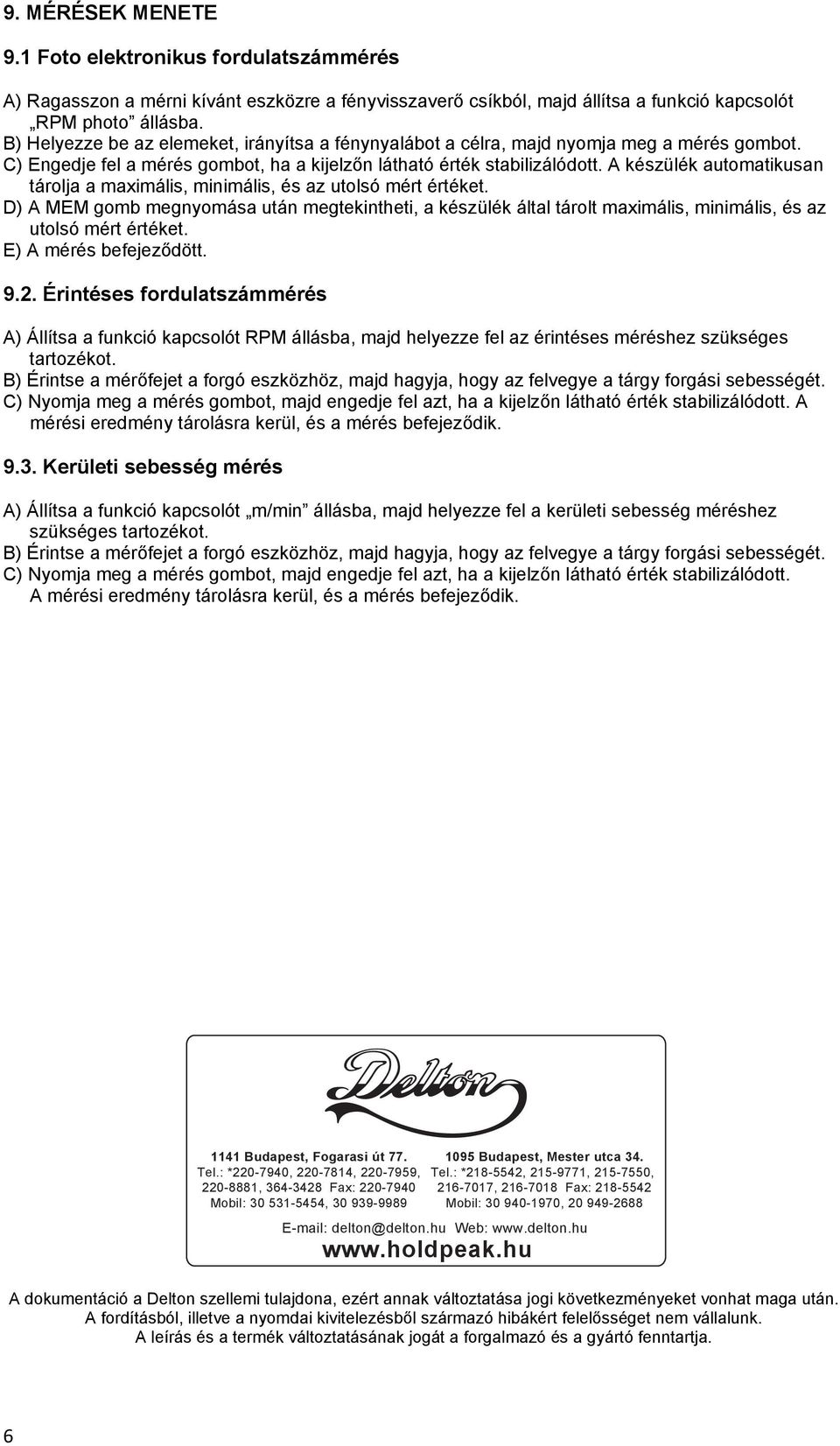

6 9. MÉRÉSEK MENETE 9.1 Foto elektronikus fordulatszámmérés A) Ragasszon a mérni kívánt eszközre a fényvisszaverő csíkból, majd állítsa a funkció kapcsolót RPM photo állásba. B) Helyezze be az elemeket, irányítsa a fénynyalábot a célra, majd nyomja meg a mérés gombot. C) Engedje fel a mérés gombot, ha a kijelzőn látható érték stabilizálódott. A készülék automatikusan tárolja a maximális, minimális, és az utolsó mért értéket. D) A MEM gomb megnyomása után megtekintheti, a készülék által tárolt maximális, minimális, és az utolsó mért értéket. E) A mérés befejeződött Érintéses fordulatszámmérés A) Állítsa a funkció kapcsolót RPM állásba, majd helyezze fel az érintéses méréshez szükséges tartozékot. B) Érintse a mérőfejet a forgó eszközhöz, majd hagyja, hogy az felvegye a tárgy forgási sebességét. C) Nyomja meg a mérés gombot, majd engedje fel azt, ha a kijelzőn látható érték stabilizálódott. A mérési eredmény tárolásra kerül, és a mérés befejeződik Kerületi sebesség mérés A) Állítsa a funkció kapcsolót m/min állásba, majd helyezze fel a kerületi sebesség méréshez szükséges tartozékot. B) Érintse a mérőfejet a forgó eszközhöz, majd hagyja, hogy az felvegye a tárgy forgási sebességét. C) Nyomja meg a mérés gombot, majd engedje fel azt, ha a kijelzőn látható érték stabilizálódott. A mérési eredmény tárolásra kerül, és a mérés befejeződik Budapest, Fogarasi út 77. Tel.: * , , , , Fax: Mobil: , Budapest, Mester utca 34. Tel.: * , , , , Fax: Mobil: , delton@delton.hu Web: A dokumentáció a Delton szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezésből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja. 6
