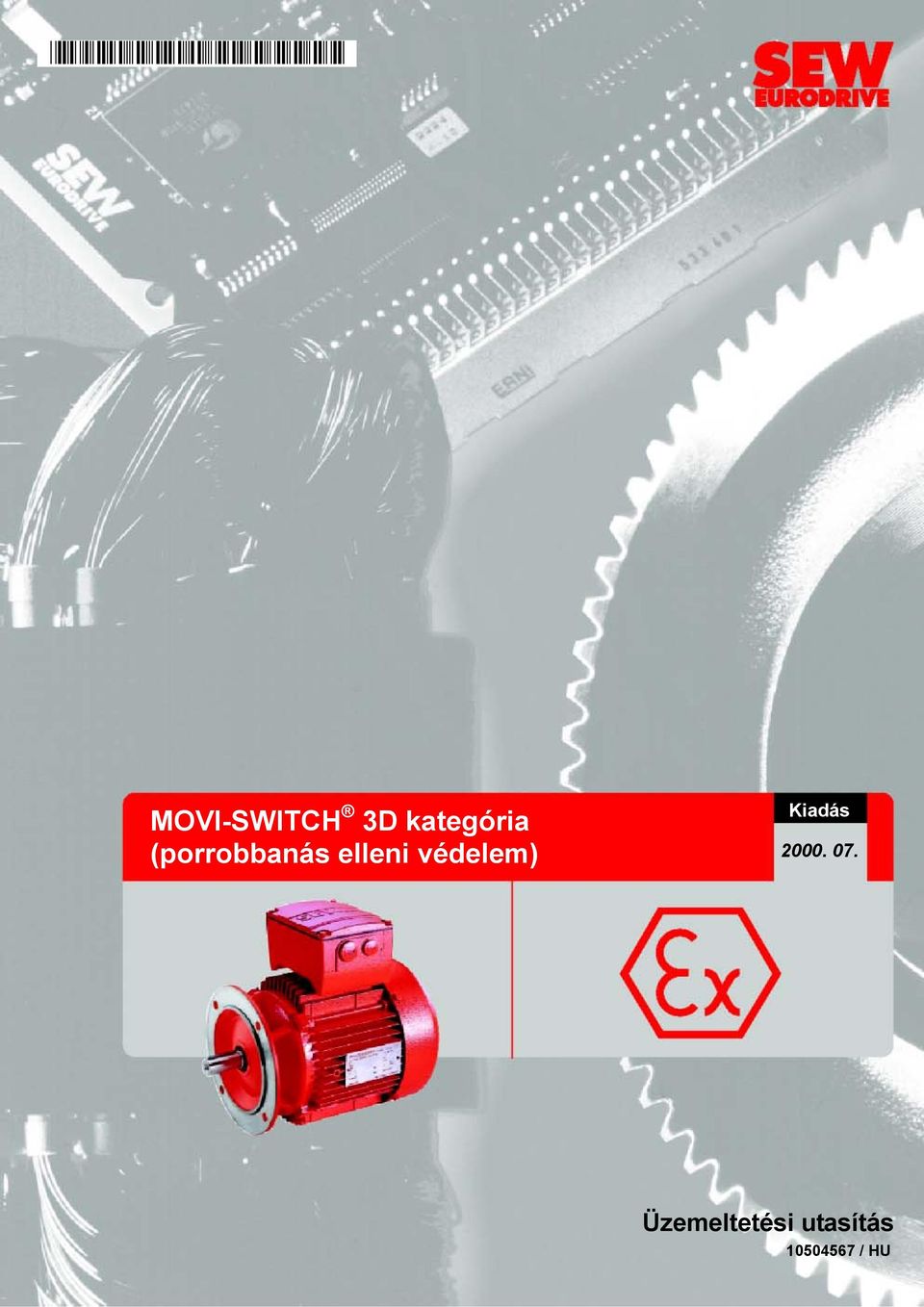

1 MOVI-SWITCH 3D kategória (porrobbanás elleni védelem) Kiadás Üzemeltetési utasítás / HU

2

3 Tartalomjegyzék 1 MOVI-SWITCH biztonsági tudnivalók A MOVI-SWITCH készülék felépítése Példa típusjelölésre, adattáblára A MOVI-SWITCH mechanikai szerelése A MOVI-SWITCH elektromos szerelése Szerelési előírások MOVI-SWITCH MOVI-SWITCH BGW fékvezérlővel I 5 A MOVI-SWITCH üzembe helyezése A MOVI-SWITCH üzem és szervizelése Hibatáblázat A MOVI-SWITCH ellenőrzése és karbantartása Ellenőrzési és karbantartási intervallumok A motor ellenőrzési és karbantartási munkálatai A fék ellenőrzési és karbantartási munkálatai Megengedett golyóscsapágy-típusok A fék légrése, a fék féknyomatéka kva i P n 8 Műszaki adatok...24 f 8.1 A MOVI-SWITCH műszaki adatai Hz 8.2 Gyártóművi nyilatkozat MOVI-SWITCH 3D kategória Üzemeltetési utasítás 3

4 1 MOVI-SWITCH biztonsági tudnivalók 1 MOVI-SWITCH biztonsági tudnivalók Rendeltetésszerű használat Felületi hőmérséklet A következő biztonsági tudnivalók motorok használatára vonatkoznak. Kérjük, hogy hajtóműves motorok használatakor tartsa be a hajtómű üzemeltetési utasításában található biztonsági utasításokat is. Kérjük, tartsa be ezen üzemeltetési utasítás egyes fejezeteiben található kiegészítő biztonsági utasítást is. Soha ne telepítsen és ne üzemeltessen sérült termékeket. A sérüléseket azonnal jelezze a szállító cégnek. A MOVI-SWITCH telepítését, üzembe helyezését és karbantartását csak megfelelő balesetvédelmi oktatásban részesült villamos szakemberek végezhetik az érvényes előírások figyelembevételével (pl.: EN 60204, VBG 4, DIN-VDE 0100/0113/0160). A védelmi intézkedéseknek és védelmi eszközöknek meg kell felelniük az érvényes előírásoknak (pl.: EN vagy EN 50178). Szükséges érintésvédelmi intézkedés: a MOVI-SWITCH földelése. Üzem közben a csatlakozódoboz fedelének zárva kell lennie. Mechanikai blokkolódás vagy a készülék belsejében felügyeleti funkciókat ellátó biztonsági funkciók a motor leállását eredményezhetik. A zavar okának megszüntetése vagy az alapállapotba állítás (Reset) után előfordulhat, hogy a motor önműködően ismét működésbe lép. Amennyiben ez a hajtott gépen biztonsági okokból nem megengedett, akkor a MOVI-SWITCH -et hibaelhárítás előtt le kell választani a hálózatról. Robbanásveszélyes gázkeverékek vagy porkoncentrációk az elektromos gépek forró, feszültség alatti és mozgó alkatrészeivel érintkezve súlyos vagy halálos balesetet okozhatnak. Szerelési, csatlakoztatási, üzembe helyezési, valamint karbantartási és javítási munkákat csak szakképzett személyzet végezhet, az alábbiak figyelembevételével: a jelen üzemeltetési utasítás a motoron / hajtóműves motoron elhelyezett figyelmeztető és biztonsági táblák feliratai minden egyéb, a hajtáshoz tartozó tervezési dokumentum, üzembe helyezési utasítás és kapcsolási rajz az adott berendezésre vonatkozó rendelkezések és követelmények az aktuális nemzeti és helyi előírások (robbanás elleni védelem / biztonság / balesetvédelem) Ezek a villamos motorok ipari berendezésekhez készültek. Megfelelnek az EN50014 EN Porrobbanás elleni védelem érvényes szabványoknak és kielégítik a 94/9/EU (ATEX 100a) sz. irányelv követelményeit. A műszaki adatok, valamint a telepítés helyén megengedett feltételekre vonatkozó adatok a készülék adattábláján és ebben az üzemeltetési utasításban találhatók. Ezen feltételeket és adatokat feltétlenül be kell tartani, illetve figyelembe kell venni! A felületi hőmérséklet max. 120 C (B hőmérsékleti osztály) vagy 140 C (F hőmérsékleti osztály). Üzemmód A motorokat csak abban az EN szabvány szerinti üzemmódban szabad üzemeltetni, amelyre engedélyezve vannak (lásd Példa típusjelölésre, adattáblára a 6. oldalon). 4 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

5 A MOVI-SWITCH készülék felépítése 2 2 A MOVI-SWITCH készülék felépítése 1. ábra: A MOVI-SWITCH készülék felépítése AXX 1 M25 1,5 menetes kábeltömszelence 2 M16 1,5 menetes kábeltömszelence 3 BGW fékvezérlő (csak fékmotoroknál) 4 Hálózati csatlakozócsavarok (L1, L2, L3) 5 Hálózati csatlakozócsavarok védőburkolata 6 MOVI-SWITCH -modul 7 PE-csatlakozócsavar MOVI-SWITCH 3D kategória Üzemeltetési utasítás 5

6 2 A MOVI-SWITCH készülék felépítése 2.1 Példa típusjelölésre, adattáblára Példa típusjelölésre DT71D..(BMG)TF/MSW/II3D 2. ábra: MOVI-SWITCH típusjelölés 3D kategória (porrobbanás elleni védelem) MOVI-SWITCH Hőmérséklet-érzékelő (MOVI-SWITCH -nél standard) Fék Motorméret 03530ADE Példa adattáblára 3. ábra: Példa adattáblára AXX 6 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

7 A MOVI-SWITCH mechanikai szerelése 3 3 A MOVI-SWITCH mechanikai szerelése Mielőtt hozzákezdene A MOVI-SWITCH felszerelését csak akkor szabad elvégezni, ha: a hajtás adattábláján feltüntetett adatok megegyeznek a hálózati feszültség adataival, a hajtás sértetlen (szállítás vagy tárolás közben nem sérült meg), teljesülnek az alábbi feltételek: -20 C és +40 C közötti környezeti hőmérséklet (vegye figyelembe, hogy a hajtómű hőmérsékleti tartománya korlátozva lehet, lásd a hajtómű üzemeltetési utasítását), nincsenek káros olajok, savak, gázok, gőzök, sugárzások stb., max. telepítési magasság tengerszint felett 1000 m. Szerelési tűrések Lásd a Hajtóműves motorok című katalógus Tudnivalók a méretlapokhoz c. pontját. Tengelyvég Átmérő tűrése DIN 748 szerint ISO k6 50 mm esetén ISO m6 > 50 mm esetén (központosító furat DIN 332 szerint, DR alak) Perem Központosító perem tűrése DIN szerint ISO j6 230 mm esetén ISO h6 > 230 mm esetén MOVI-SWITCH telepítése A MOVI-SWITCH csak a megadott beépítési helyzetben, sík, rázkódástól és vetemedéstől mentes alépítményre telepíthető / szerelhető fel. A tengelyvégeket gondosan tisztítsa meg a korrózióvédő szer maradványaitól (kereskedelemben beszerezhető oldószerrel). Az oldószernek nem szabad behatolnia a csapágyakba és tömítőgyűrűkbe, mert anyagkárosodásokat okoz! A MOVI-SWITCH készülék és a munkagép gondos beállításával kímélje a motortengelyt a meg nem engedett terhelésektől (vegye figyelembe a megengedett oldalirányú és axiális erőket!). A tengelyvéget lökések és ütések nem érhetik. A függőleges beépítési helyzetű készülékeket burkolattal kell megvédeni idegen testek vagy folyadékok behatolása ellen! Ügyeljen a hűtőlevegő akadálytalan beáramlására. Nem szabad beszívni más készülékek már felmelegedett hűtőlevegőjét. A tengelyre utólag felhúzandó alkatrészeket fél retesszel egyensúlyozza ki (a kihajtótengelyek kiegyensúlyozása fél retesszel történik). Ékszíjtárcsák alkalmazása esetén: Csak olyan ékszíjakat használjon, amelyek elektrosztatikusan nem töltődnek fel. MOVI-SWITCH 3D kategória Üzemeltetési utasítás 7

8 3 A MOVI-SWITCH mechanikai szerelése Telepítés nedves helyiségekben vagy szabadban A tápkábelhez használjon megfelelő méretű kábeltömszelencéket (szükség esetén szűkítőt kell használni). Kenje be tömítőmasszával a tömszelencék és vakdugók meneteit, húzza meg szorosan, majd ismét kenje át. Tömítse megfelelően a kábelbevezetéseket. A csatlakozódoboz fedelének tömítési felületeit visszaszerelés előtt gondosan tisztítsa meg. Szükség esetén javítsa ki a korrózióvédő festékbevonatot. Ellenőrizze az adattábla szerinti védettség megbízhatóságát. 8 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

9 A MOVI-SWITCH elektromos szerelése 4 4 A MOVI-SWITCH elektromos szerelése 4.1 Szerelési előírások A készülék csatlakoztatásakor az általánosan érvényes szerelési előírásokon túlmenően az ElexV 1 rendelkezéseinek (vagy ennek megfelelő nemzeti előírásoknak) a betartása is kötelező: EN ( Robbanásveszélyes környezetben alkalmazott elektromos berendezések ) EN ( Elektromos üzemi eszközök használata gyúlékony porral szennyezett környezetben ) DIN VDE ( Elektromos berendezések üzemeltetése ) 1) DIN VDE 0100 ( Erősáramú berendezések létesítése 1000 V-ig ) 1) további, a berendezésre vonatkozó speciális rendelkezések Hálózati tápkábel csatlakoztatása Névleges feszültség és frekvencia A tápkábelek kiválasztása A sorkapcsokra megengedett vezetékkeresztmetszet A MOVI-SWITCH névleges feszültségének és frekvenciájának egyeznie kell a táphálózat adataival. Az alkalmazásra kerülő kábelek keresztmetszetét a készülék névleges áramának és az érvényes szerelési előírásoknak a figyelembevételével kell méretezni. A kábeltípust az érvényes szerelési előírások és a telepítési hely által támasztott követelmények szerint kell kiválasztani. Vezérlőkapcsok 0,25 mm 2 0,75 mm 2 (2 0,5 mm 2 ) AWG24 AWG18 (2 AWG20) Érvéghüvely Szigetelőgallér nélküli érvéghüvelyeket alkalmazzon (DIN rész, anyag E-CU) Kábelbevezetők Kiszállítási állapotban a kábelbevezetők záródugóval vannak ellátva. A készülék csatlakoztatásához a szükségletnek megfelelően cserélje ki ezeket megfelelő méretű, húzásmentesítős kábeltömszelencékkel. A kábelbevezetőknek meg kell felelniük az EN (2. kiadás) szabvány előírásainak. Biztosítani kell az IP54 védettséget. A tömszelencéket az alkalmazott kábel méretének megfelelően kell kiválasztani. A vonatkozó adatokat a tömszelence gyártójának dokumentációja tartalmazza. Vezetékvédelem A vezetékvédelmet a hálózati tápkábel kezdeténél a gyűjtősín-leágazás után szerelje fel (lásd fejezet: F11/F12/F13). D, D0, NH biztosítékot vagy vezetékvédő kapcsolót alkalmazzon. A védelmi eszközök méretezésénél vegye figyelembe a vezeték keresztmetszetét. Kontaktorok érintkezői A MOVI-SWITCH kapcsolásához IEC 158 szabvány szerinti AC-3 alkalmazási kategóriájú kontaktorérintkezőket kell alkalmazni. A robbanásvédelem nagy mértékben függ az IP-védettség betartásától. A szerelési munkák során ezért gondosan ügyeljen a tömítések megfelelő elhelyezkedésére és kifogástalan állapotára. 1) vagy más nemzeti előírások MOVI-SWITCH 3D kategória Üzemeltetési utasítás 9

10 4 A MOVI-SWITCH elektromos szerelése Termikus motorvédelem Az összes MOVI-SWITCH -motor termisztoros hőmérséklet-érzékelővel (TF) van felszerelve. A hőmérséklet-érzékelők a MOVI-SWITCH modulon belül megfelelően huzalozva vannak. A kiértékelés az OK kapocs (kimenet rendben) lekérdezésével történik a külső vezérlő által. A TF hőmérséklet-érzékelő megszólalásakor az OK-kimenet low ( 0 ) értékre áll. A hajtást ezt követően haladéktalanul le kell választani a hálózatról. Újbóli bekapcsolás előtt ellenőrizze és küszöbölje ki a hiba okát. A felszerelt védelem hatásosságát üzembe helyezés előtt igazolni kell. 10 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

11 A MOVI-SWITCH elektromos szerelése MOVI-SWITCH külső vezérlő független kiértékelő egység újrabekapcsolástiltással gyárilag huzalozva! = jobbra forgás " = balra forgás 03458ADE A vezérlőjelek ismertetése Kapocs Funkció 24 V 24 V DC tápfeszültség RUN 24 V DC vezérlőjel, high = start, low = stop 0V24 referenciapotenciál OK Üzemkész állapot visszajelzése, 24 V DC, high = üzemkész, low = túl magas hőmérséklet MOVI-SWITCH 3D kategória Üzemeltetési utasítás 11

12 4 A MOVI-SWITCH elektromos szerelése 4.3 MOVI-SWITCH BGW fékvezérlővel Fékfeszültség = hálózati feszültség / 3 (fázis-csillagpont) féktekercs fehér piros kék külső vezérlő független kiértékelő egység újrabekapcsolástiltással K11 gyárilag huzalozva! = jobbra forgás " = balra forgás 03459ADE A vezérlőjelek ismertetése Kapocs Funkció 24 V 24 V DC tápfeszültség RUN OK 24 V DC vezérlőjel, high = start, low = stop 0V24 referenciapotenciál Üzemkész állapot visszajelzése, (csatlakozás: RUN2 sorkapcson) 24 V DC, high = üzemkész, low = túl magas hőmérséklet 12 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

13 A MOVI-SWITCH elektromos szerelése Fékfeszültség = hálózati feszültség (fázis-fázis) fehér piros kék féktekercs külső vezérlő független kiértékelő egység újrabekapcsolástiltással gyárilag huzalozva! = jobbra forgás " = balra forgás 03461ADE A vezérlőjelek ismertetése Kapocs Funkció 24 V 24 V DC tápfeszültség RUN OK 24 V DC vezérlőjel, high = start, low = stop 0V24 referenciapotenciál Üzemkész állapot visszajelzése, (csatlakozás: RUN2 sorkapcson) 24 V DC, high = üzemkész, low = túl magas hőmérséklet MOVI-SWITCH 3D kategória Üzemeltetési utasítás 13

14 I 5 A MOVI-SWITCH üzembe helyezése 0 5 A MOVI-SWITCH üzembe helyezése Üzembe helyezési tudnivalók Üzembe helyezés előtt ellenőrizze az alábbiakat: a hajtás sértetlen, nincs leblokkolva, a csatlakoztatás szabályszerűen történt, a motor / hajtóműves motor forgásiránya megfelelő, a védőburkolatok szabályszerűen vannak felszerelve. Üzembe helyezés közben ellenőrizze, hogy a motor kifogástalanul forog (fordulatszáma nem ingadozik, nincs erős zajképződés stb.). Figyelem: Visszaugró kézi féklazítású fékmotoroknál üzembe helyezés után a kézikart le kell venni! Tárolása a motor külső részén elhelyezett tartóban történik. A motor indítása Adjon rá hálózati feszültséget. Állandóan jelenlévő hálózati feszültség esetén (U1, V1, W1 kapcsok) a hajtás beés kikapcsolása vezérlőjellel történik (RUN jel). Figyelem: Az álló motor hálózati feszültség alatt van! A forgásirány megváltoztatása Cserélje fel a hálózati tápkábel két fázisvezetékét. Felügyelet A motorkapcsoló főáramköri félvezetője és a motortekercselés termikus felügyelet alatt áll. Túlterhelés esetén a MOVI-SWITCH -hajtás önműködően lekapcsol. A felügyelet állapotát 24 V-os kimenet jelzi (OK-jel). Figyelem: Az OK kimenetet független vezérlővel ki kell értékelni és szükség esetén újrabekapcsolás-tiltást kell megvalósítani, mivel bekapcsolási parancs jelenléte esetén a motor lehűlés után automatikusan újra elindul. A bekapcsolás megakadályozása, illetve a motor tiltása a visszajelző kimenet (OKjel) testpotenciálra kötésével történik. A MOVI-SWITCH -modul hálózati túlfeszültség ellen védve van. Fékvezérlés Fékmotorok alkalmazása esetén fékegyenirányítót (BGW) kell használni, amely fékvezérlőként működik. A féktekercs energiaellátása hálózati feszültségről történik, elsősorban az egyenirányító egyik fázisról és a motor csillagpontjáról történő táplálásával. 14 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

15 A MOVI-SWITCH üzem és szervizelése 6 6 A MOVI-SWITCH üzem és szervizelése 6.1 Hibatáblázat Probléma Lehetséges oka Megoldás A hajtás forgásiránya helytelen Nem megfelelő a fázissorrend Cseréljen fel két fázist a kapocslécen. A motor nem indul, nincs áramfelvétele Motor búg, túl nagy az áramfelvétele Hiányzik a hálózati feszültség # Ellenőrizze és korrigálja a tápvezetéket. # Ellenőrizze, szükség esetén cserélje ki a vezetékvédő biztosítékot. Hiányzik a vezérlőfeszültség Ellenőrizze és korrigálja a 24 V DC jelet (24 V sorkapocs). Hiányzik az engedélyező jel Ellenőrizze a RUN-jelet (RUN sorkapocs), szüntesse meg a vezérlés hibáját. Nem üzemkész, OK-jel LOW # Nincs vezérlőfeszültség (24 V sorkapocs), szüntesse meg a hibát. # OK-kimenet testpotenciálon, korrigálja. # A motor túl forró, várja meg, amíg lehűl, csökkentse a terhelést. # TF hőmérséklet-érzékelő nincs csatlakoztatva, ellenőrizze és korrigálja a bekötést. # A mechanika blokkolt # A fék nem lazít # A tekercselés meghibásodott # Szüntesse meg a hibát # Végezze el a fék karbantartását a 7.3. fejezet alapján. # Cserélje ki a hajtást. Megjegyzés: Amennyiben a vevőszolgálatot igénybe kívánja venni, # adja meg az adattáblán feltüntetett adatokat, # adja meg a hiba jellegét és mértékét, # adja meg, hogy a hiba mikor és milyen kísérő körülmények mellett lépett fel, # adja meg a hiba feltételezett okát. MOVI-SWITCH 3D kategória Üzemeltetési utasítás 15

16 7 A MOVI-SWITCH ellenőrzése és karbantartása 7 A MOVI-SWITCH ellenőrzése és karbantartása Figyelem Csak eredeti pótalkatrészeket használjon a mindenkori érvényes pótalkatrészjegyzéknek megfelelően, különben megszűnik a motor robbanásbiztos engedélye! Robbanásvédelmet érintő motoralkatrészek cseréjekor ismét végezze el a darab vizsgálatát. A féktekercs cseréjekor mindig cserélje ki a fékvezérlőt is! A motorok üzem közben igen magas hőmérsékletet érhetnek el égési sérülés veszélye! A motoron és a féken végzendő munkálatok megkezdése előtt kapcsolja ki a feszültséget, és biztosítsa véletlenszerű bekapcsolás ellen! A 3D kategóriájú SEW-motorokon végrehajtott karbantartási és javítási munkák befejezését követően különös gonddal ellenőrizze a motor megfelelő összeszerelését és az összes nyílás gondos lezárását. A robbanás elleni védelem itt elsősorban az IP-védettségtől függ. Minden karbantartási és javítási munka elvégzését követően végezze el a biztonsági és működési ellenőrzést (termikus védelem, fék). 7.1 Ellenőrzési és karbantartási intervallumok Időintervallum Készülék / alkatrész Mi a teendő? A terhelési viszonyoktól függően 2-4 Fék # A fék ellenőrzése (légrés, fékbetéttartó, horgonytárcsa, menesztő évenként 1) / fogazás, nyomógyűrűk). # A fékpor kiszívása üzemóránként Motor # A motor ellenőrzése (golyóscsapágyak / tengelytömítő gyűrű cseréje). # Hűtőlevegő útjának tisztítása. Különböző (a külső hatásoktól függ) Motor # Korrózióvédő festékbevonat kijavítása, ill. újrafestés. 1) A kopási időket számos tényező befolyásolja, és azok rövidek is lehetnek. A szükséges ellenőrzési és karbantartási intervallumokat a tervdokumentáció alapján egyedileg kell meghatározni. 16 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

17 A MOVI-SWITCH ellenőrzése és karbantartása A motor ellenőrzési és karbantartási munkálatai ábra: Példa DFT...MSW.. motor 03396AXX 1 Biztosítógyűrű 2 Fröccsenés ellen védő gyűrű 3 Tengelytömítő-gyűrű 4 Zárócsavar 5 A-(peremes) csapágypajzs 6 Biztosítógyűrű 7 Golyóscsapágy 8 Biztosítógyűrű 9 Forgórész 10 Nilos-gyűrű 11 Golyóscsapágy 12 Kiegyenlítő tárcsa 13 Állórész 14 B-csapágypajzs 15 Hatlapfejű csavar 16 V-gyűrű 17 Ventilátor 18 Biztosítógyűrű 19 Ventilátorburkolat 20 Házcsavar MOVI-SWITCH 3D kategória Üzemeltetési utasítás 17

18 7 A MOVI-SWITCH ellenőrzése és karbantartása A motor ellenőrzése 1. Figyelem: Kapcsolja ki a MOVI-SWITCH készüléket és biztosítsa véletlen bekapcsolás ellen. 2. Szerelje le a perem-, illetve a ventilátorburkolatot (19). 3. Szerelje ki az A- (5) és a B-csapágypajzsból (14) a hatlapfejű csavarokat (15), válassza le az állórészt (13) az A-csapágypajzsról. 4. a) Fékmotoroknál nyissa fel a csatlakozódoboz fedelét, kösse ki a fékkábelt a sorkapcsokról. nyomja le a B-csapágypajzsot fékkel együtt az állórészről, és óvatosan emelje le (a fékkábellel szükség esetén húzzon át egy segédhuzalt). b) Az állórészt kb. 3-4 cm-re húzza le. 5. Ellenőrzés szemrevételezéssel: Van-e nedvesség vagy hajtóműolaj az állórész belső terében? ha nincs, tovább a 9. ponttal. nedvesség esetén tovább a 7. ponttal. hajtóműolaj esetén a motort szakszervizben javíttassa meg. 6. a) Hajtóműves motoroknál: a motort szerelje le a hajtóműről. b) Hajtómű nélküli motoroknál: szerelje le az A-peremet. c) Szerelje ki a forgórészt (9). 7. Tisztítsa meg a motortekercselést, szárítsa ki és ellenőrizze elektromos működőképesség szempontjából. 8 Cserélje ki a golyóscsapágyakat (7, 11) (csak engedélyezett golyóscsapágyakkal, lásd a 7.4. fejezetet). 9. Cserélje ki a tengelytömítő gyűrűt (3) az A-csapágypajzsban. 10. Lássa el új tömítéssel az állórészt, szerelje fel a motort, féket stb. 11. Végezetül ellenőrizze a hajtóművet (lásd a hajtómű üzemeltetési utasítását). 18 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

19 A MOVI-SWITCH ellenőrzése és karbantartása A fék ellenőrzési és karbantartási munkálatai 5. ábra: BMG 05 BMG4 típus 03464AXX 1 Motor fékcsapágypajzzsal 2 Menesztő 3 Biztosítógyűrű 4 Niro-tárcsa (csak BMG-nél) 5 Tömítőszalag 6 Gyűrűs rugó 7 Fékbetéttartó 8 Horgonytárcsa 9 Csillapítótárcsa 10a Tőcsavar (3x) 10b Ellenrugó 10c Nyomógyűrű 10e Hatlapú anya 11 Fékrugó 12 Tekercstest 13 Tömítőgyűrű 14 Rugós feszítőcsap 15 Féklazító kézikarral 16 Tőcsavar (2x) 17 Kúpos tekercsrugó 18 Állítóanya 19 Ventilátor 20 Biztosítógyűrű 21 Ventilátorburkolat 22 Házcsavar 23 Szorítógyűrű MOVI-SWITCH 3D kategória Üzemeltetési utasítás 19

20 7 A MOVI-SWITCH ellenőrzése és karbantartása A fék ellenőrzése 1. Kapcsolja ki a MOVI-SWITCH készüléket és biztosítsa véletlen bekapcsolás ellen. 2. Szerelje le a perem-, illetve a ventilátorburkolatot (21). 3. Tolja el a tömítőszalagot (5) (szükség esetén oldja a bilincset), szívja ki a fékport. 4. Mérje meg a fékbetéttartót (7, 7b): ha a fékbetéttartó 9 mm: cserélje ki a fékbetéttartót (lásd a pontot). 5. Mérje meg az A-légrést (lásd a 6. ábrát) hézagmérővel három, egymáshoz képest 120 -kal eltolt helyen a horgonytárcsa és a csillapítótárcsa (9) között. 6. A légrés megfelelő értékét állítsa be a hatlapú anyák (10e) meghúzásával (lásd a 7.5. pontot). 7. Helyezze fel a tömítőszalagot, szerelje vissza a leszerelt alkatrészeket. A 6. ábra: A légrés beállítása 03398AXX 20 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

21 A MOVI-SWITCH ellenőrzése és karbantartása A fékbetéttartó cseréje A fékbetéttartó cseréjekor ellenőrizze, és szükség esetén cserélje ki a többi kiszerelt alkatrészt is. 1. Kapcsolja ki a MOVI-SWITCH készüléket és biztosítsa véletlen bekapcsolás ellen. 2. Szerelje le a perem-, illetve a ventilátorburkolatot (21), a biztosítógyűrűt (20) és a ventilátort (19). 3. Távolítsa el a tömítőszalagot (5). Szerelje le a kézi féklazító alkatrészeit: állítóanyák (18), kúpos tekercsrugók (17), tőcsavarok (16), féklazító kézikar (15), rugós feszítőcsap (14). 4. Oldja a hatlapú anyákat (10e), óvatosan (fékkábel!) húzza le a tekercstestet (12), vegye ki a fékrugókat (11). 5. Szerelje le a csillapítótárcsát (9), a horgonytárcsát (8) és a fékbetéttartót (7, 7b), tisztítsa meg a fék alkatrészeit. 6. Szereljen be új fékbetéttartót. 7. Szerelje vissza a fék alkatrészeit (a tömítőszalag, a ventilátor és a ventilátorburkolat kivételével). Állítsa be a légrést (lásd a fejezet, 5-7. pontjait). 8. Kézi féklazításnál (HF vagy HR típusok): Állítóanyákkal állítsa be a kúpos tekercsrugók (laposra összenyomva) és az állítóanyák közötti hosszjátékot (lásd a 7. ábrát). Fontos: A hosszjátékra azért van szükség, hogy a fékbetét kopása esetén a horgonytárcsa utánállítódásra képes legyen. 9. Helyezze fel a tömítőszalagot, szerelje vissza a leszerelt alkatrészeket. Megjegyzés A fix féklazító (HF típus) már lazítva van, ha a menetes csap működtetésekor ellenállás érezhető. A visszaugró féklazító (HR típus) normál kézi erővel lazítható. Figyelem: Visszaugró kézi féklazítású fékmotoroknál üzembe helyezés/karbantartás után a kézikart feltétlenül le kell venni! Tárolása a motor külső részén elhelyezett tartóban történik. Fék Hosszjáték [mm] BMG ,5 BMG 2 BMG ábra: Hosszjáték 01111AXX MOVI-SWITCH 3D kategória Üzemeltetési utasítás 21

22 7 A MOVI-SWITCH ellenőrzése és karbantartása A féknyomaték megváltoztatása A féknyomaték fokozatokban megváltoztatható (lásd a 7.5. fejezetet) különböző fékrugók beépítésével a fékrugók számával 1. Kapcsolja ki a MOVI-SWITCH készüléket és biztosítsa véletlen bekapcsolás ellen. 2. Szerelje le a perem-, illetve a ventilátorburkolatot (21), a biztosítógyűrűt (20) és a ventilátort (19) 3. Távolítsa el a tömítőszalagot (5) Szerelje le a kézi féklazító alkatrészeit: állítóanyák (18), kúpos tekercsrugók (17), tőcsavarok (16), féklazító kézikar (15), rugós feszítőcsap (14). 4. Oldja a hatlapú anyákat (10e), kb. 50 mm-rel húzza le a tekercstestet (12) (óvatosan, fékkábel!). 5. Cserélje ki, illetve egészítse ki a fékrugókat (11) (a fékrugókat szimmetrikusan kell elrendezni). 6. Szerelje vissza a fék alkatrészeit, a tömítőszalag, a ventilátor és a ventilátorburkolat kivételével, állítsa be a légrést (lásd a fejezetet, 5-7 pontjait). 7. Kézi féklazításnál: Az állítóanyákkal állítsa be a kúpos tekercsrugók (laposra összenyomva) és a féklazító kar közötti hosszjátékot (átlósan szemben lévő csavarok állításával). Fontos: A hosszjátékra azért van szükség, hogy a fékbetét kopása esetén a horgonytárcsa utánállítódásra képes legyen. 8. Helyezze fel a tömítőszalagot, szerelje vissza a leszerelt alkatrészeket. Figyelem: Ismételt szétszereléskor az állítóanyákat (18) és hatlapú anyákat (10e) ki kell cserélni (az anyák csökkenő önzáró képessége miatt)! 22 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

23 A MOVI-SWITCH ellenőrzése és karbantartása Megengedett golyóscsapágy-típusok Motortípus A-csapágy (háromfázisú motor, fékmotor) B-csapágy (talpas, peremes, hajtóműves motorok) Peremes motor Hajtóműves motor Talpas motor Háromfázisú motor Fékmotor DT Z-J 6303-Z-J 6204-Z-J 6203-J 6203-RS-J-C3 DT Z-J-C J 6205-RS-J-C3 7.5 A fék légrése, a fék féknyomatéka Fék Motor min. 1) Légrés mm max. BMG 05 DT 71 5,0 4,0 2,5 1,6 1,2 BMG 1 DT ,5 6,0 0,25 0,6 BMG 2 DT ,6 5,0 BMG 4 DT 100 Féknyomatékok beállítása Féknyomaték A rugók fajtája és száma A rugók rendelési számai [Nm] normál piros normál piros X ) A légrés ellenőrzésekor ügyelni kell az alábbiakra: Próbajáratás után a fékbetéttartó párhuzamossági tűrései következtében ±0,1 mm-es eltérések adódhatnak. MOVI-SWITCH 3D kategória Üzemeltetési utasítás 23

24 n kva f 8 i Műszaki adatok P Hz 8 Műszaki adatok 8.1 A MOVI-SWITCH műszaki adatai MOVI-SWITCH Tápfeszültség (jel: 24 V) U 24 V 19 V V I 24 V < (50 ma + I OK ) I 24 V < 2,5 A (kimeneti zárlat esetén) Vezérlésbemenet (jel: RUN) RUN kapcsolási állapot Hőmérséklet-felügyelet PTC (TF) kapcsolási állapota U RUN(KI) V, I RUN < 2 ma U RUN(BE) V, I RUN < 15 ma R KI R BE > 3990 ohm < 1650 ohm Modulvédelem: Kimenet (OK jel) Üzemkész állapot visszajelzése: (high) Túl magas hőmérséklet visszajelzése: (low) Áram visszajelzéshez Zárlati áram Erősáramú csatlakozók Hálózati áram Hálózati feszültségtartomány Hőmérsékleti lekapcsolás C Hőmérsékleti hiszterézis jellemző értéke 5K U OK > (U 24V - 3 V) nagy ellenállású (I szivárgási < 2 ma) I OK ,65 A 0,7... 2,4 A I OK I n motor U n motor 0, A 380 V V (± 10%), f = Hz 24 MOVI-SWITCH 3D kategória Üzemeltetési utasítás

25 kva f Műszaki adatok i 8 P Hz n 8.2 Gyártóművi nyilatkozat MOVI-SWITCH 3D kategória Üzemeltetési utasítás 25

26 n kva f 8 i Műszaki adatok P Hz Megfelelőségi nyilatkozat (a 94/9/EK sz. irányelv VIII. függeléke értelmében) SEW-EURODRIVE GmbH & Co KG Ernst Blickle Str. 42 D Bruchsal Az SEW-EURODRIVE cég kizárólagos felelőssége tudatában kijelenti, hogy a MOVI-SWITCH készülék motorokkal és fékmotorokkal együtt alkalmazva, a 3D kategóriában, amelyre a jelen nyilatkozat vonatkozik, megfelel a követelményeinek. 94/9/EK sz. irányelv Alkalmazott harmonizált szabványok: EN ; EN Az SEW-EURODRIVE az alábbi műszaki dokumentációkat tartja betekintésre készen: előírásoknak megfelelő üzemeltetési utasítás műszaki gyártási dokumentációk SEW-EURODRIVE GmbH & Co Bruchsal, A kiállítás helye és dátuma (olvashatatlan aláírás) Beosztás: értékesítési vezető / Németország 26 MOVI-SWITCH 3D kategória Üzemeltetési utasítás
