Hajtásrendszer decentralizált telepítésekhez Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz

Átírás

1 Kiadás Hajtásrendszer decentralizált telepítésekhez Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz / HU

2

3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági koncepció Tanúsítványok Biztonságtechnikai kikötések Engedélyezett készülékkombinációk A szereléssel szemben támasztott követelmények A külső biztonsági kapcsolókészülékekkel szemben támasztott követelmények Az üzembe helyezéssel szemben támasztott követelmények Az üzemeltetéssel szemben támasztott követelmények Csatlakoztatási változatok összeállítási változat: MOVIMOT bináris vezérléssel (vezérlés sorkapcsokon keresztül) összeállítási változat: MOVIMOT MF../Z.6. terepibusz-elosztóval összeállítási változat: MOVIMOT MF.../MM../Z.8. terepibuszelosztóval (a frekvenciaváltó a terepi elosztóba van integrálva) összeállítási változat: MOVIMOT MBG11A-val összeállítási változat: MOVIMOT MWA21A-val Címlista...26 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 3

4 1 Fontos tudnivalók 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmezetések Feltétlenül vegye figyelembe az alábbi biztonsági tudnivalókat és figyelmeztetéseket! Áramütés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Sérülés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzetek. Lehetséges következmények: könnyebb vagy kisebb sérülések Anyagi kárral járó helyzetek. Lehetséges következmények: a készülékben vagy a környezetben keletkező anyagi kár. Hasznos tanácsok és fontosabb információk a felhasználók számára. Jelen kiadvány a MOVIMOT frekvenciaváltó biztonságtechnikai irányelveknek megfelelő alkalmazása esetén a lekapcsoláshoz és újraindulás elleni biztonságos védelemhez biztonságtechnikai kiegészítéseket és kikötéseket tartalmaz. A rendszer frekvenciaváltóval felszerelt aszinkronmotorból és biztonságtechnikai szempontból bevizsgált EN szabvány szerinti 3. biztonsági kategóriába tartozó külső lekapcsoló egységből áll. A külső lekapcsoló egységnek legalább az EN szabvány szerinti 3. kategóriába kell tartoznia. A kiadvány a MOVIMOT üzemeltetési utasítás és a Hajtásrendszer decentralizált telepítésekhez rendszerkézikönyv kiegészítése, és az alkalmazással kapcsolatos, a fenti kiadványokban felsorolt tudnivalókat a következőkben ismertetettek szerint korlátozza. Csak a Hajtásrendszer decentralizált telepítésekhez rendszerkézikönyvvel együttesen alkalmazható. Biztonsági alkalmazások esetén kötelezően a jelen kiadványban ismertetésre kerülő kivitelezési megoldásokat kell alkalmazni. Ez különösen az ágazati szakmai szövetség és a TÜV vizsgálati jegyzőkönyveiből eredő utasításokra vonatkozik. 4 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

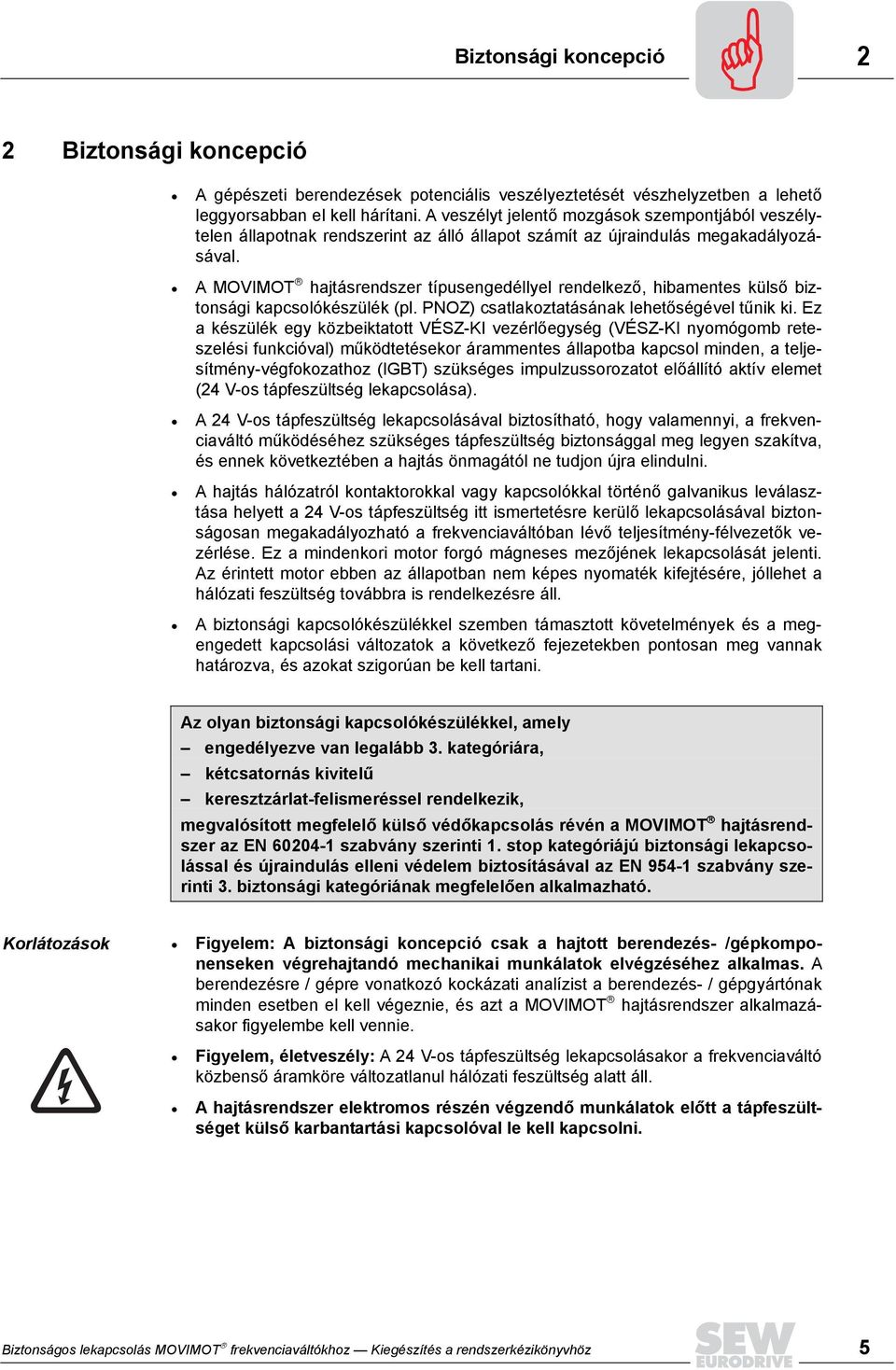

5 Biztonsági koncepció 2 2 Biztonsági koncepció A gépészeti berendezések potenciális veszélyeztetését vészhelyzetben a lehető leggyorsabban el kell hárítani. A veszélyt jelentő mozgások szempontjából veszélytelen állapotnak rendszerint az álló állapot számít az újraindulás megakadályozásával. A MOVIMOT hajtásrendszer típusengedéllyel rendelkező, hibamentes külső biztonsági kapcsolókészülék (pl. PNOZ) csatlakoztatásának lehetőségével tűnik ki. Ez a készülék egy közbeiktatott VÉSZ-KI vezérlőegység (VÉSZ-KI nyomógomb reteszelési funkcióval) működtetésekor árammentes állapotba kapcsol minden, a teljesítmény-végfokozathoz (IGBT) szükséges impulzussorozatot előállító aktív elemet (24 V-os tápfeszültség lekapcsolása). A 24 V-os tápfeszültség lekapcsolásával biztosítható, hogy valamennyi, a frekvenciaváltó működéséhez szükséges tápfeszültség biztonsággal meg legyen szakítva, és ennek következtében a hajtás önmagától ne tudjon újra elindulni. A hajtás hálózatról kontaktorokkal vagy kapcsolókkal történő galvanikus leválasztása helyett a 24 V-os tápfeszültség itt ismertetésre kerülő lekapcsolásával biztonságosan megakadályozható a frekvenciaváltóban lévő teljesítmény-félvezetők vezérlése. Ez a mindenkori motor forgó mágneses mezőjének lekapcsolását jelenti. Az érintett motor ebben az állapotban nem képes nyomaték kifejtésére, jóllehet a hálózati feszültség továbbra is rendelkezésre áll. A biztonsági kapcsolókészülékkel szemben támasztott követelmények és a megengedett kapcsolási változatok a következő fejezetekben pontosan meg vannak határozva, és azokat szigorúan be kell tartani. Az olyan biztonsági kapcsolókészülékkel, amely engedélyezve van legalább 3. kategóriára, kétcsatornás kivitelű keresztzárlat-felismeréssel rendelkezik, megvalósított megfelelő külső védőkapcsolás révén a MOVIMOT hajtásrendszer az EN szabvány szerinti 1. stop kategóriájú biztonsági lekapcsolással és újraindulás elleni védelem biztosításával az EN szabvány szerinti 3. biztonsági kategóriának megfelelően alkalmazható. Korlátozások Figyelem: A biztonsági koncepció csak a hajtott berendezés- /gépkomponenseken végrehajtandó mechanikai munkálatok elvégzéséhez alkalmas. A berendezésre / gépre vonatkozó kockázati analízist a berendezés- / gépgyártónak minden esetben el kell végeznie, és azt a MOVIMOT hajtásrendszer alkalmazásakor figyelembe kell vennie. Figyelem, életveszély: A 24 V-os tápfeszültség lekapcsolásakor a frekvenciaváltó közbenső áramköre változatlanul hálózati feszültség alatt áll. A hajtásrendszer elektromos részén végzendő munkálatok előtt a tápfeszültséget külső karbantartási kapcsolóval le kell kapcsolni. Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 5

6 2 Biztonsági koncepció Biztonsági koncepció MOVIMOT hajtásrendszerhez vázlatrajz (1) (4) +5V V_V (9) MOVIMOT Þ (5) V_O UZ- 0V24 +24V (6) +15V +5V UZ- UZ- (7) U V W 0V24 +24V (10) +15V (8) UZ AXX 1. ábra: Biztonsági koncepció MOVIMOT hajtásrendszerhez, vázlatrajz (1) Külső biztonsági kapcsoló, legalább EN szerinti 3. kategóriának megfelelő engedélyezéssel Vezérlőegység tápfeszültségének elvétele Sorkapcsok (4) RS-485 interfész (5) A felső és az alsó teljesítménytranzisztorok vezérlésére szolgáló tápfeszültség elvétele (6) Kapcsolóüzemű tápegységszabályozó (7) Potenciálleválasztás (8) Hálózat (9) Vezérlőegység (10) Teljesítménytranzisztorok meghajtó fokozata 6 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

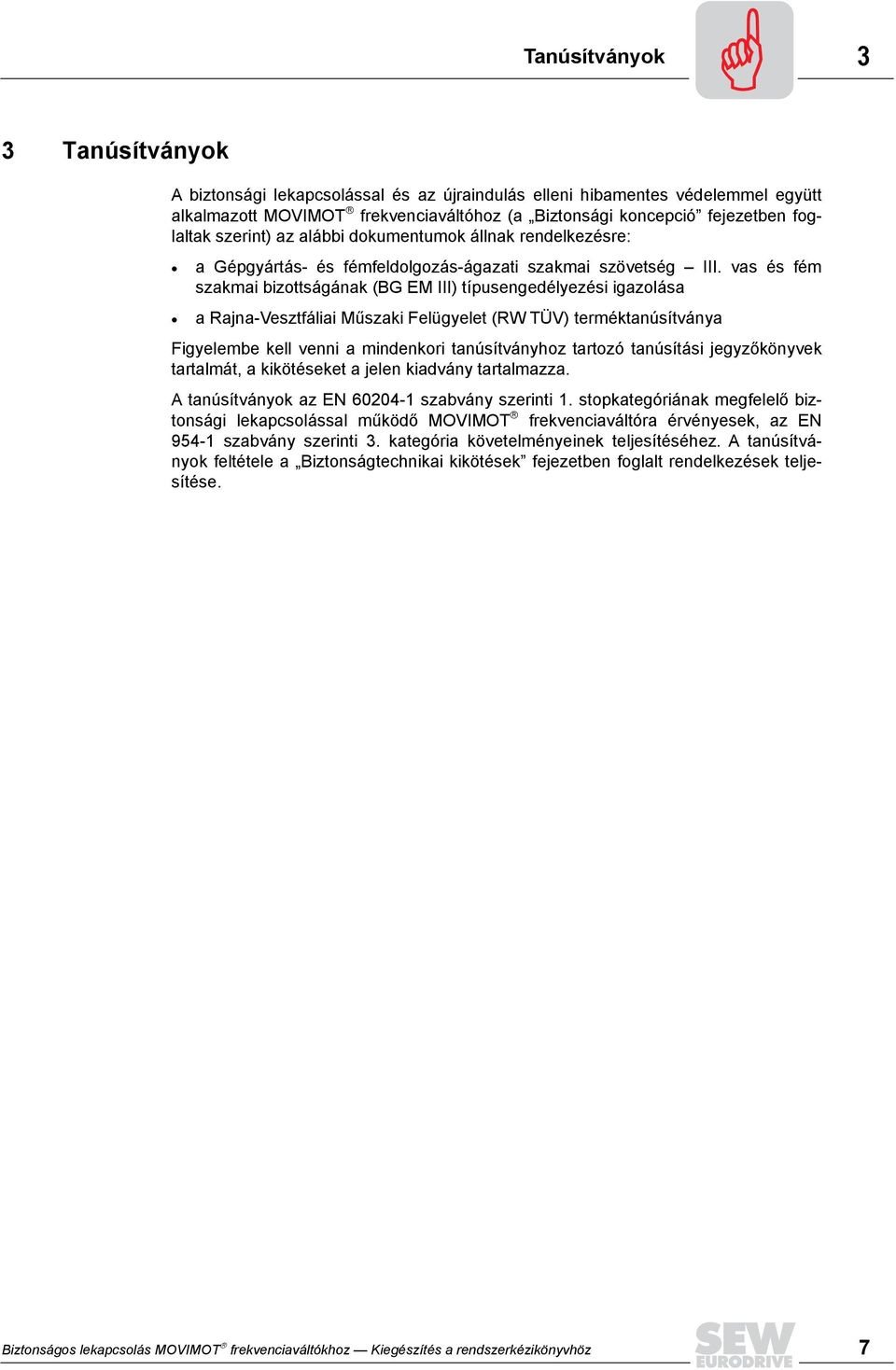

7 Tanúsítványok 3 3 Tanúsítványok A biztonsági lekapcsolással és az újraindulás elleni hibamentes védelemmel együtt alkalmazott MOVIMOT frekvenciaváltóhoz (a Biztonsági koncepció fejezetben foglaltak szerint) az alábbi dokumentumok állnak rendelkezésre: a Gépgyártás- és fémfeldolgozás-ágazati szakmai szövetség III. vas és fém szakmai bizottságának (BG EM III) típusengedélyezési igazolása a Rajna-Vesztfáliai Műszaki Felügyelet (RW TÜV) terméktanúsítványa Figyelembe kell venni a mindenkori tanúsítványhoz tartozó tanúsítási jegyzőkönyvek tartalmát, a kikötéseket a jelen kiadvány tartalmazza. A tanúsítványok az EN szabvány szerinti 1. stopkategóriának megfelelő biztonsági lekapcsolással működő MOVIMOT frekvenciaváltóra érvényesek, az EN szabvány szerinti 3. kategória követelményeinek teljesítéséhez. A tanúsítványok feltétele a Biztonságtechnikai kikötések fejezetben foglalt rendelkezések teljesítése. Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 7

8 3 Tanúsítványok III. Vas és fém és az Emelőeszközök szakmai bizottságok BG-PRÜFZERT Vizsgálati és tanúsító állomás Ágazati szakmai szövetségek főszövetsége Az igazolás tulajdonosának neve és címe: (Megbízó) A gyártó neve és címe: lásd fent A megbízó jele: Típusengedélyezési igazolás SEW-EURODRIVE GmbH & Co Ernst-Blickle Str. 42, D Bruchsal A Vizsgálati és tanúsító állomás jele EM III 612.1: UB Fr/bt Kiállítás dátuma: június Igazolás száma A termék megnevezése: Frekvenciaváltó MOVIMOT hajtásrendszerhez Típus: MM03B MM30B Rendeltetés szerinti használat: Frekvenciaváltó az EN szabvány szerinti 1. stopkategóriának megfelelő biztonsági lekapcsolással (lásd MELLÉKLET) A vizsgálat alapját képező szabványok: DIN EN Gépek biztonsága Vezérlések biztonsági vonatkozású részei 1. rész: Általános tervezési irányelvek; Német változat EN 954-1:1996 DIN EN Gépek biztonsága Gépek elektromos berendezései 1. rész: Általános követelmények DIN V VDE 0801 Számítógépek alkalmazásának alapszabályai biztonsági feladatokat ellátó rendszerekben. Megjegyzések: A vizsgálat tárgyát képező mintakészülék megfelel a 98/37/EK sz. irányelvekben (Gépek) foglalt vonatkozó előírásoknak. Jelen igazolás érvényessége lejár: Az érvényességgel, az érvényesség meghosszabbításával és egyéb feltételekkel kapcsolatos további tudnivalókat az 1997 októberében kibocsátott Vizsgálati és tanúsítványi rendelet szabályozza.... Aláírás (Heinke, okl. mérnök) Postacím: Postafiók Düsseldorf Cím: Graf-Recke-Straße Düsseldorf Tel.: 02 11/ Fax: 02 11/ (Tanúsítási állomás bélyegzője) 05277ADE 8 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

9 Tanúsítványok 3 TANÚSÍTVÁNY RWTÜV Anlagentechnik GmbH für Gerätesicherheit und Medizinprodukte tanúsító állomás igazolja, hogy az SEW Eurodrive GmbH Ernst Blickle Straße 42 D Bruchsal MOVIMOT hajtásrendszer decentralizált telepítéshez kialakított frekvenciaváltója Típus: MMXXB , illetve MMXXB megfelel az alábbi szabványok által támasztott követelményeknek: EN :1997; 1. stopkategória szerinti biztonságos lekapcsolás és újraindulás elleni védelem biztosítása EN954-1:1997; 3. kategória; megfelelő külső védőkapcsolás, kétcsatornás lekapcsolással és keresztzárlat-felismeréssel rendelkező biztonsági kapcsolókészülék segítségével EN 50178:1997 A /2001 számú vizsgálati jegyzőkönyv mindenkori érvényes megfogalmazása alapján. Jelen tanúsítvány feljogosít a Validation of TÜVIT GmbH in cooperation with RWTÜV Anlagentechnik GmbH vizsgálati jel használatára A tanúsítvány nyilvántartási száma: SAS0764/01 Essen, (olvashatatlan aláírás) A dokumentum jele: /01 Érvényes: ig RWTÜV Anlagentechnik GmbH Postafiók Essen Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 9

10 4 Biztonságtechnikai kikötések 4 Biztonságtechnikai kikötések A MOVIMOT biztonsági lekapcsolást és újraindulás elleni hibamentes védelmet igénylő alkalmazásainál a szerelésre és üzemeltetésre az alábbi kikötések betartása kötelező. A kikötéseket az alábbi fejezetek tartalmazzák: Engedélyezett készülékkombinációk / csatlakoztatási változatok A szereléssel szemben támasztott követelmények A külső biztonsági kapcsolókészülékekkel szemben támasztott követelmények Az üzembe helyezéssel szemben támasztott követelmények Az üzemeltetéssel szemben támasztott követelmények 4.1 Engedélyezett készülékkombinációk A MOVIMOT frekvenciaváltó biztonsági lekapcsolást és újraindulás elleni hibamentes védelmet igénylő alkalmazásainál csak az alábbi készülékkombinációkat szabad alkalmazni: Az engedélyezett készülékkombinációkat / csatlakoztatási változatokat a Bekötési csatlakoztatási változatok című fejezet tartalmazza. MOVIMOT bináris vezérléssel (vezérlés sorkapcsokon keresztül), lásd 15. oldal MOVIMOT MFZ.6. terepi elosztóval (csatlakoztatás előre gyártott kábellel), lásd 17. oldal MOVIMOT frekvenciaváltó MFZ.8. terepi elosztóba integrálva (a háromfázisú motor csatlakoztatása előre gyártott kábellel történik), lásd 20. oldal. MOVIMOT MBG11A opcióval, lásd 22. oldal. MOVIMOT MWA21A opcióval, lásd 24. oldal. Más kiadványokban megadott minden egyéb kombináció és kiegészítő modul alkalmazása nem megengedett. Opcionális fék Tekintettel kell lenni arra, hogy fék nélkül a hajtás leálláskor kipöröghet. Fontos tudnivaló: Ha a hajtás alkalmazási körülményeitől függően a kipörgés következtében veszélyes helyzet állhat elő, további védelmi megoldásokat kell alkalmazni (pl. önműködően zárt helyzetbe álló, elmozdítható védőburkolatok), amelyek a balesetveszélyes helyet mindaddig lefedett állapotban tartják, amíg a balesetveszély fennáll. A kiegészítő védőburkolatokat a érintett gép biztonsági kategóriájának (EN szabvány szerint) megfelelően kell kialakítani és a rendszerbe integrálni. A biztonsági érintkezőket az előírt biztonsági kategóriának megfelelően be kell kötni a gép biztonsági áramkörébe. 10 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

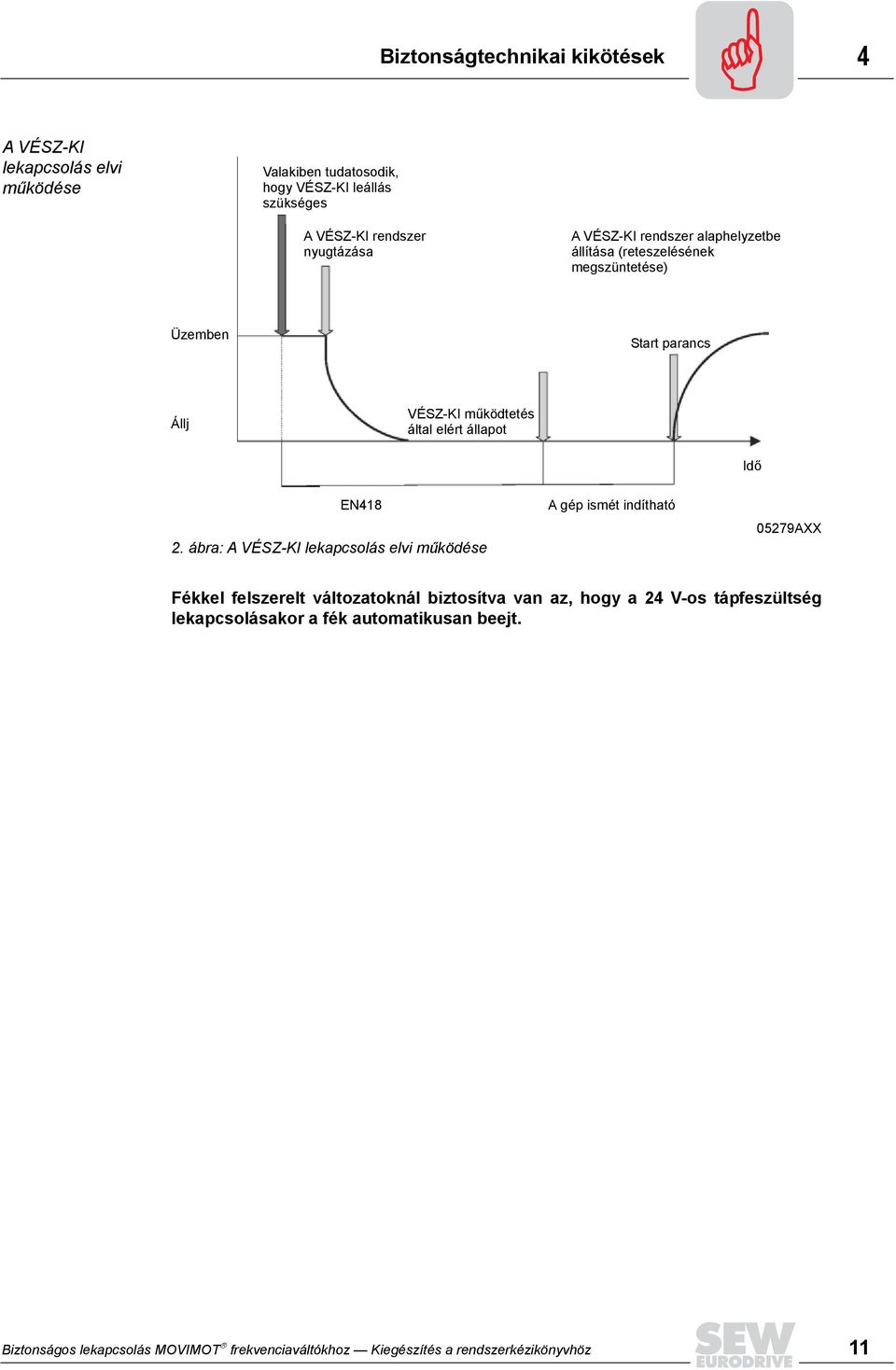

11 Biztonságtechnikai kikötések 4 A VÉSZ-KI lekapcsolás elvi működése Valakiben tudatosodik, hogy VÉSZ-KI leállás szükséges A VÉSZ-KI rendszer nyugtázása A VÉSZ-KI rendszer alaphelyzetbe állítása (reteszelésének megszüntetése) Üzemben Start parancs Állj VÉSZ-KI működtetés által elért állapot Idő EN ábra: A VÉSZ-KI lekapcsolás elvi működése A gép ismét indítható 05279AXX Fékkel felszerelt változatoknál biztosítva van az, hogy a 24 V-os tápfeszültség lekapcsolásakor a fék automatikusan beejt. Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 11

12 4 Biztonságtechnikai kikötések 4.2 A szereléssel szemben támasztott követelmények A MOVIMOT frekvenciaváltó biztonsági lekapcsolást és újraindulás elleni hibamentes védelmet igénylő alkalmazásainál a terepi elosztó változatok esetén csak SEW-hibridkábeleket szabad alkalmazni. Az SEW-hibridkábeleket nem szabad megrövidíteni. A kábeleket az eredeti szállítási hosszúságban, a gyárilag felszerelt csatlakozókkal kell használni. Ügyeljen a szakszerű csatlakoztatásra. A MOVIMOT frekvenciaváltó biztonsági lekapcsolást és újraindulás elleni hibamentes védelmet igénylő alkalmazásainál bináris vezérlés (sorkapcsokról történő vezérlés) esetén, valamint MBG11A és MWA21A opciók használata esetén a teljesítményvezetékeket és a 24 V-os tápfeszültséget külön kábelekben kell lefektetni. A 24 V-os tápfeszültséget az indukált feszültségek kiküszöbölése érdekében árnyékolt kábelben vezesse, és csak 15 m-nél rövidebb kábelhosszt alkalmazzon. A forgásirányjelek csatlakoztatásához (R és L sorkapcsok) kizárólag a függelékben bemutatott huzalozási változatokat alkalmazza. 24 V DC tápfeszültség-forrásként csak típusengedéllyel rendelkező készülékeket használjon korlátozott kimeneti feszültséggel (U max = 30 V DC ) és korlátozott kimeneti árammal (I 8 A). A kábelezés elektromágneses összeférhetőségi szempontoknak megfelelő kivitelezéséhez vegye figyelembe a Hajtásrendszer decentralizált telepítéshez rendszerkézikönyvben leírt tudnivalókat. Gondosan ügyeljen arra, hogy a 24 V-os tápfeszültség vezetékének árnyékolása a vezeték mindkét végén GND-re legyen kötve. A biztonságos lekapcsolást igénylő alkalmazásoknál terepi elosztók használata esetén távolítsa el a 24V/X40 és 24V/X29 CAUTION, remove jumper for safety operation feliratú áthidalást (lásd az alábbi ábrát). A terepi elosztó huzalozásán további módosításokat nem szabad végrehajtani. CAUTION remove jumper for safety operation 3. ábra: Áthidalás eltávolítása 50501AXX 12 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

13 Biztonságtechnikai kikötések A külső biztonsági kapcsolókészülékekkel szemben támasztott követelmények A biztonsági kapcsolókészülékekkel szemben támasztott követelmények az alábbiak: A készüléknek az EN szabvány szerinti legalább 3. biztonsági kategóriára vonatkozó engedéllyel kell rendelkeznie. A biztonsági kapcsolókészülékeknek kétcsatornás csatlakozással és a működtető készüléknek keresztzárlat-felismeréssel kell rendelkeznie a lekapcsolási folyamat kioldásának lehetővé tételéhez. A huzalozás kétcsatornás legyen keresztzárlat-felismeréssel. A biztonsági kapcsolókészülékek rendelkezzenek a keresztzárlat-felismerés és a kioldás jelzésének lehetőségével. A kapcsolás kialakításakor feltétlenül vegye figyelembe a biztonsági kapcsolókészülékre specifikált értékeket. A biztonsági kapcsolókészülékeknek legalább a következő, EN (10/91) szerinti megszakító képességgel kell rendelkezniük: DC biztonsági érintkezők: 24 V / 8A / 200 W A biztonsági lekapcsolás kioldásához reteszelt megoldású kényszernyitású érintkezőkkel rendelkező működtető készülékeket (EN szerint) kell használni. A biztonsági kapcsolókészülékek kialakítása olyan legyen, hogy a működtető készülék alaphelyzetbe állítása önmagában ne eredményezzen újraindulást, azaz újraindulás csak a biztonsági kapcsolókészülék külön alaphelyzetbe állítása után legyen lehetséges. A biztonsági kapcsolókészülékek biztonsági lekapcsolást végző elemeit a maximálisan megengedett érintkezőterhelés névleges értékének 0,6-szeres értékére kell biztosítani. A biztonsági áramkör kétpólusú lekapcsolása javasolt. Biztonsági kapcsolókészülékeket gyártanak pl. a Pilz vagy a Siemens cégek. Biztonsági kapcsolókészülék kapcsolási példa Az alábbi ábrán a MOVIMOT frekvenciaváltóra kapcsolt külső biztonsági kapcsolókészülék elvi kapcsolása látható (a fent felsorolt követelményeknek megfelelően). Csatlakoztatáskor vegye figyelembe a gyártó adatlapjain feltüntetett adatokat. Engedélyezett VÉSZ-KI működtető készülék Kétcsatornás csatlakoztatás keresztirányú zárlatfelismeréssel MOVIMOT 24 V-os tápfeszültség Biztonsági kapcsolókészülék legalább az EN954-1 szabvány szerinti 3. kategóriára vonatkozó engedéllyel Biztonsági érintkezők A biztonsági kapcsolókészülék (pl. PNOZ...) biztonsági 24 V-os tápfeszültsége Reset-gomb kézi alaphelyzetbe állításhoz 05280ADE Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 13

14 4 Biztonságtechnikai kikötések 4.4 Az üzembe helyezéssel szemben támasztott követelmények Az üzembe helyezés előtt ellenőrizze, hogy csak az Engedélyezett készülékkombinációk című fejezetben engedélyezett változatok alkalmazására kerüljön sor. Az üzembe helyezést és a biztonsági funkciók működésének igazolását dokumentálni kell. A MOVIMOT frekvenciaváltó biztonsági lekapcsolást és újraindulás elleni hibamentes védelmet igénylő alkalmazásainál a lekapcsoló berendezés üzembe helyezését és korrekt huzalozását mindig ellenőrizni és jegyzőkönyvben rögzíteni kell. Üzembe helyezéskor a mindenkori tápegység jelfelismerését (X40 Safety Power, X29 buszmodul tápfeszültsége) be kell vonni a működés ellenőrzésébe. Mindkét potenciál működésének ellenőrzését egymást követően, azaz egymástól függetlenül kell elvégezni. 4.5 Az üzemeltetéssel szemben támasztott követelmények Üzemeltetés csak az adatlapok által specifikált határértékek között megengedett. Ez a külső biztonsági kapcsolókészülékre, a MOVIMOT frekvenciaváltóra és engedélyezett opcióira egyaránt érvényes. A biztonsági funkciók kifogástalan működését meghatározott időközönként ellenőrizni kell. Az ellenőrzések közötti idő nem haladhatja meg a 3 hónapot. 14 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

15 Csatlakoztatási változatok 5 5 Csatlakoztatási változatok összeállítási változat: MOVIMOT bináris vezérléssel (vezérlés sorkapcsokon keresztül) MOVIMOT frekvenciaváltó biztonsági lekapcsolással, újraindulás elleni hibamentes védelemmel és bináris vezérléssel (vezérlés sorkapacsokon keresztül).! 3 x 400 V + PE " + 24 V GND Safety Power (1) 24V f1/f2 L R RS- RS AXX (1) 24 V biztonsági érintkező (fehér színnel jelölve) GND biztonsági érintkező (fehér színnel jelölve) Hálózati csatlakozás (4) 24 V-os tápfeszültség a biztonsági kapcsolókészüléktől (pl. PNOZ...) Engedélyezett sorkapocskiosztás forgásirányjelek számára Ügyeljen a 24 V és a GND megfelelő csatlakoztatására, ellenőrizze a bekötéseket! 1. változat: Jobbra forgás 2. változat: Balra forgás (1) GND +24V (1) GND +24V R L R L MOVIMOT 05284AXX MOVIMOT 05285AXX (1) 24 V-os biztonsági tápfeszültség a biztonsági kapcsolókészülékről (pl. PNOZ...) Biztonsági érintkezők Áthidalás a csatlakozódobozon belül (nem kapcsoló) Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 15

16 5 Csatlakoztatási változatok Csoportos hajtások, (1. összeállítási változat) Csoportos hajtásoknál minden egyes MOVIMOT frekvenciaváltót külön biztonsági kapcsolókészüléken keresztül kell ellátni 24 V-os tápfeszültséggel V GND + 24 V GND (1) 3 x 400 V + PE Safety Power Safety Power 50509AXX (1) Hálózati csatlakozás 24 V-os tápfeszültség a biztonsági kapcsolókészülékről (pl. PNOZ ) 16 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

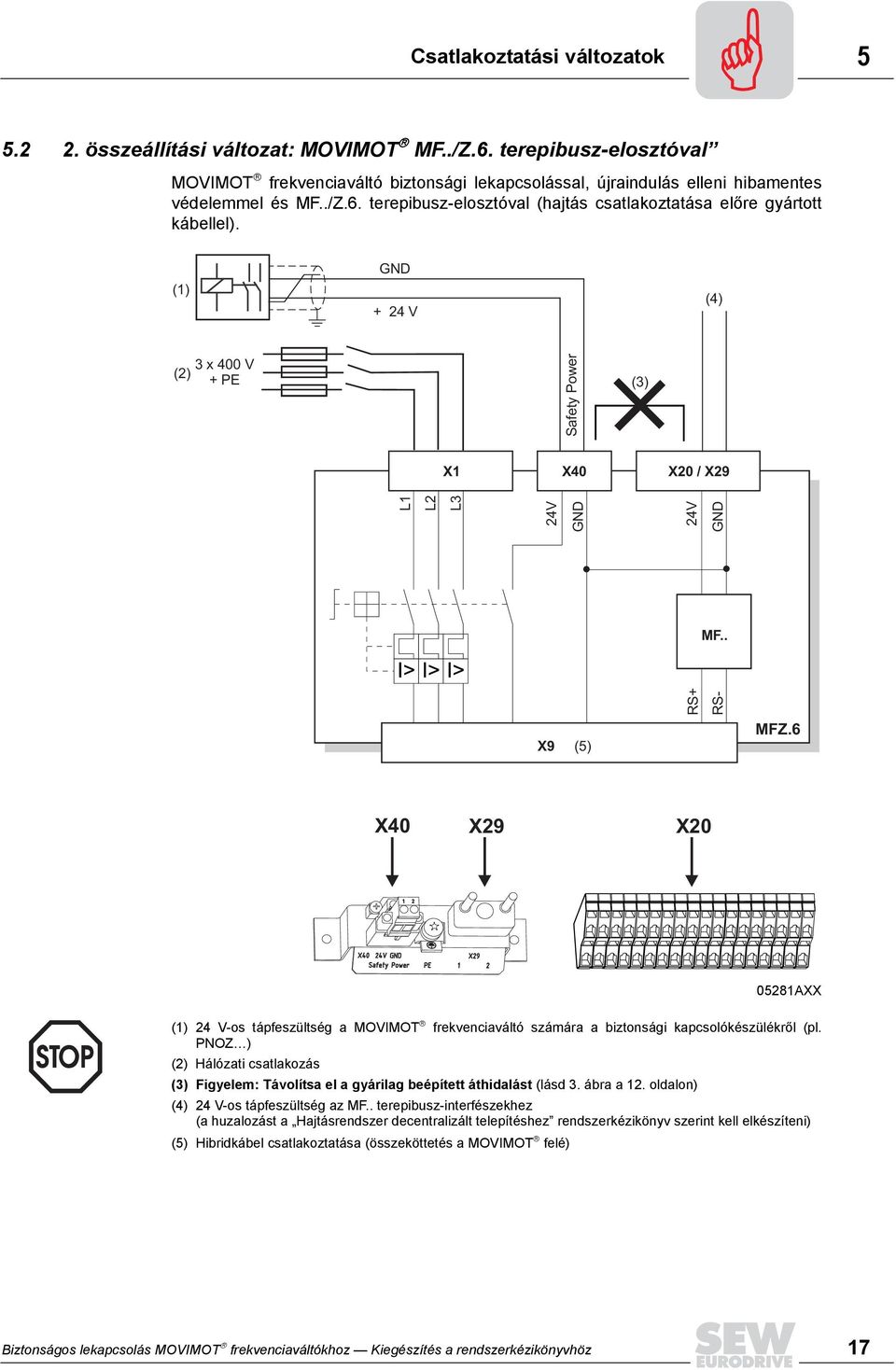

17 Csatlakoztatási változatok összeállítási változat: MOVIMOT MF../Z.6. terepibusz-elosztóval MOVIMOT frekvenciaváltó biztonsági lekapcsolással, újraindulás elleni hibamentes védelemmel és MF../Z.6. terepibusz-elosztóval (hajtás csatlakoztatása előre gyártott kábellel). (1) GND + 24 V (4) 3 x 400 V +PE Safety Power X1 X40 X20 / X29 L1 L2 L3 24V GND 24V GND MF.. RS+ RS- X9 (5) MFZ.6 X40 X29 X AXX (1) 24 V-os tápfeszültség a MOVIMOT frekvenciaváltó számára a biztonsági kapcsolókészülékről (pl. PNOZ ) Hálózati csatlakozás Figyelem: Távolítsa el a gyárilag beépített áthidalást (lásd 3. ábra a 12. oldalon) (4) 24 V-os tápfeszültség az MF.. terepibusz-interfészekhez (a huzalozást a Hajtásrendszer decentralizált telepítéshez rendszerkézikönyv szerint kell elkészíteni) (5) Hibridkábel csatlakoztatása (összeköttetés a MOVIMOT felé) Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 17

18 5 Csatlakoztatási változatok Forgásirány engedélyezése a MOVIMOT -on (2. összeállítási változat) Ügyeljen a 24 V és a GND megfelelő csatlakoztatására, ellenőrizze a bekötéseket! 1. változat: 2. változat: Mindkét forgásirány engedélyezve Jobbra forgásirány engedélyezve (1) GND +24V (1) GND +24V R L R L MOVIMOT 05283AXX MOVIMOT 05284AXX 3. változat: Balra forgásirány engedélyezve (1) GND +24V (1) 24 V-os biztonsági tápfeszültség a biztonsági kapcsolókészülékről (pl. PNOZ...) Z.6. terepibusz-elosztón és SEW hibridkábelen keresztül R L MOVIMOT 05285AXX Biztonsági érintkezők Áthidalás a csatlakozódobozon belül (nem kapcsoló) A 24 V (1) és a GND biztonsági érintkezők fehér színnel vannak jelölve (lásd alábbi ábra). (1) 24V f1/f2 L R RS- RS AXX 18 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

19 Csatlakoztatási változatok 5 Csoportos hajtások MF../Z.6. terepi elosztóval (2. összeállítási változat) Csoportos hajtásoknál minden egyes MOVIMOT frekvenciaváltót külön biztonsági kapcsolókészüléken keresztül kell ellátni 24 V-os tápfeszültséggel. (1) (1) (1) Safety Power Safety Power Safety Power + 24 V GND + 24 V GND + 24 V GND Repeater (4) ~ = (5) (6) X40 X40 X40 MF... / Z.6. MF... / Z.6. MF... / Z.6. MOVIMOT MOVIMOT MOVIMOT 50504AXX (1) 24 V-os tápfeszültség a MOVIMOT frekvenciaváltó számára a biztonsági kapcsolókészülékről (pl. PNOZ...) Kommunikáció (6) Hálózat (4) Terepi busz (5) 24 V-os tápfeszültség a terepibusz-interfészekhez Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 19

20 5 Csatlakoztatási változatok összeállítási változat: MOVIMOT MF.../MM../Z.8. terepibusz-elosztóval (a frekvenciaváltó a terepi elosztóba van integrálva) MOVIMOT frekvenciaváltó biztonsági lekapcsolással, újraindulás elleni hibamentes védelemmel az MFZ.8. terepibusz-elosztóba integrálva (külső motor csatlakoztatása előre gyártott kábellel). (1) GND + 24 V (4) 3 x 400 V +PE Safety Power X1 X40 X20 / X29 L1 L2 L3 24V GND 24V GND MF.. RS+ RS- MOVIMOT U V W TH1 TH2 X9 (5) MFZ.8 X40 X29 X AXX (1) 24 V-os tápfeszültség a MOVIMOT frekvenciaváltó számára a biztonsági kapcsolókészülékről (pl. PNOZ...) Hálózati csatlakozás Figyelem: Távolítsa el a gyárilag beépített áthidalást (lásd 3. ábra a 12. oldalon) (4) 24 V-os tápfeszültség az MF.. terepibusz-interfészekhez (a huzalozást a Hajtásrendszer decentralizált telepítéshez rendszerkézikönyv szerint kell elkészíteni) (5) Hibridkábel csatlakoztatása (összeköttetés a MOVIMOT felé) 20 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

21 Csatlakoztatási változatok 5 Forgásirány engedélyezése (3. összeállítási változat) Mindkét forgásirány engedélyezve 24V TH L R Csak balra forgásirány engedélyezve 24V TH L R Csak jobbra forgásirány engedélyezve 24V TH L R (1) (1) (1) ϑ ϑ ϑ TH TH TH (1) Áthidalás a csatlakozódobozon belül (nem kapcsoló) 05321AXX Csoportos hajtások MF.../MM../Z.8. terepibuszelosztóval (3. összeállítási változat) Csoportos hajtásoknál minden egyes MOVIMOT frekvenciaváltót külön biztonsági kapcsolókészüléken keresztül kell ellátni 24 V-os tápfeszültséggel. (1) (1) (1) Safety Power Safety Power Safety Power + 24 V GND + 24 V GND + 24 V GND Repeater (4) ~ = (5) (6) X40 X40 X40 MF.../ MM.../ Z.8. MF.../ MM.../ Z.8. MF.../ MM.../ Z AXX (1) 24 V-os tápfeszültség a MOVIMOT frekvenciaváltó számára a biztonsági kapcsolókészülékről (pl. PNOZ...) Kommunikáció (6) Hálózat (4) Terepi busz (5) 24 V-os tápfeszültség a terepibusz-interfészekhez Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 21

22 5 Csatlakoztatási változatok összeállítási változat: MOVIMOT MBG11A-val MOVIMOT frekvenciaváltó biztonsági lekapcsolással, újraindulás elleni hibamentes védelemmel és MBG11A opcióval (alapjel-beállító egység). MBG11A x 400 V + PE L1 L2 L3 RS+ RS- L R 24V + 24 V GND Safety Power (4) (1) 24V f1/f2 L R RS- RS AXX (1) 24 V-os biztonsági érintkező (fehér színnel jelölve) GND biztonsági érintkező (fehér színnel jelölve) Hálózati csatlakozás (4) 24 V-os tápfeszültség a biztonsági kapcsolókészülékről (pl. PNOZ...) Csoportos hajtások Biztonsági funkciókat ellátó csoportos hajtás MBG11A opcióval nem megengedett. 22 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

23 Csatlakoztatási változatok 5 Forgásirány engedélyezése a MOVIMOT -on (4. összeállítási változat) Ügyeljen a 24 V és a GND megfelelő csatlakoztatására, ellenőrizze a bekötéseket! 1. változat: 2. változat: Mindkét forgásirány engedélyezve Jobbra forgásirány engedélyezve (1) GND +24V (1) GND +24V R L R L MOVIMOT 05283AXX MOVIMOT 05284AXX 3. változat: Balra forgásirány engedélyezve (1) GND +24V (1) 24 V-os biztonsági tápfeszültség a biztonsági kapcsolókészülékről (pl. PNOZ...) R L MOVIMOT 05285AXX Biztonsági érintkezők Áthidalás a csatlakozódobozon belül (nem kapcsoló) A 24 V (1) és a GND biztonsági érintkezők fehér színnel vannak jelölve (lásd alábbi ábra). (1) 24V f1/f2 L R RS- RS AXX Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 23

24 5 Csatlakoztatási változatok összeállítási változat: MOVIMOT MWA21A-val MOVIMOT frekvenciaváltó biztonsági lekapcsolással, újraindulás elleni hibamentes védelemmel és MW21A opcióval (alapjel-beállító egység). Az MWA21A készülék 1., 2., 3. és 10. sorkapcsait azonos 24 V-os tápfeszültségről kell táplálni és a külső biztonsági kapcsolókészülékkel kell lekapcsolni. 3 x 400 V + PE L1 L2 L3 RS+ RS- L R 24V Safety Power 1 24 V 2 24 V 3 4 R 5 L 6 10 V RS+ 12 RS V GND MWA21A (4) (1) 24V f1/f2 L R RS- RS AXX (1) 24 V-os biztonsági érintkező (fehér színnel jelölve) GND biztonsági érintkező (fehér színnel jelölve) Hálózati csatlakozás (4) 24 V-os tápfeszültség a biztonsági kapcsolókészülékről (pl. PNOZ...) Csoportos hajtások Biztonsági funkciókat ellátó csoportos hajtás MWA21A opcióval nem megengedett. 24 Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz

25 Csatlakoztatási változatok 5 Forgásirány engedélyezése a MOVIMOT -on (5. összeállítási változat) Ügyeljen a 24 V és a GND megfelelő csatlakoztatására, ellenőrizze a bekötéseket! 1. változat: 2. változat: Mindkét forgásirány engedélyezve Jobbra forgásirány engedélyezve (1) GND +24V (1) GND +24V R L R L MOVIMOT 05283AXX MOVIMOT 05284AXX 3. változat: Balra forgásirány engedélyezve (1) GND +24V (1) 24 V-os biztonsági tápfeszültség a biztonsági kapcsolókészülékről (pl. PNOZ...) R L MOVIMOT 05285AXX Biztonsági érintkezők Áthidalás a csatlakozódobozon belül (nem kapcsoló) A 24 V (1) és a GND biztonsági érintkezők fehér színnel vannak jelölve (lásd alábbi ábra). (1) 24V f1/f2 L R RS- RS AXX Biztonságos lekapcsolás MOVIMOT frekvenciaváltókhoz Kiegészítés a rendszerkézikönyvhöz 25
