3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók A készülék felépítése A rendszer áttekintése SL2 kivitelek Cikkszámok MOVIDRIVE MDX61B -08 készülékhez Paraméter Paraméterbeállítások Elektromos szerelés Biztonsági tudnivalók Üzembe helyezés Az üzembe helyezés feltételei A kommutációs menet folyamata Az üzembe helyezés folyamata A menetparaméterek számítása Üzemeltetés és szerviz Üzemzavarok Zavarok a kommutációkeresés közben Zavarok üzem közben Szószedet Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 3

4 1 Fontos tudnivalók 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések Feltétlenül vegye figyelembe az ebben a leírásban található biztonsági tudnivalókat és figyelmeztetéseket! Áramütés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Sérülésveszély. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a készülék és a környezet károsodása. Felhasználási tanácsok és hasznos információk. A következő üzemeltetési utasítások betartása a zavarmentes üzemeltetés és az esetleges szavatossági igények érvényesítésének feltétele. Ezért a hajtás használatának megkezdése előtt olvassa el az üzemeltetési utasításokat! MOVIDRIVE MDX61B -5_ üzemeltetési utasítás MOVIDRIVE MDX60B/61B üzemeltetési utasítás SL2 szinkron lineáris motorok üzemeltetési utasítása Az üzemeltetési utasítások fontos szervizinformációkat tartalmaznak, ezért tartsa őket a készülék közelében. Az SEW honlapjáról ( letölthető az aktuális dokumentáció. További dokumentáció A tervezésről, valamint a műszaki adatokról és a méretlapokról az "SL2 szinkron lineáris motorok" c. katalógusban található információ MOVIDRIVE MDX60B/61B rendszerkézikönyv 4 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

5 Fontos tudnivalók 1 Rendeltetésszerű használat A MOVIDRIVE MDX61B 5_ hajtásszabályozók SL2 típusú szinkron lineáris motorokat üzemeltetnek. Az engedélyezettől eltérő motorterhelés, valamint a nem ipari berendezésekben való alkalmazás csak az SEW-EURODRIVE céggel történt egyeztetést követően megengedett. Tilos az üzembe helyezés (az üzemszerű használat megkezdése) addig, amíg megállapítást nem nyer, hogy a gép teljesíti-e az elektromágneses kompatibilitásról szóló 89/336/EGK irányelv követelményeit, és hogy a végtermék megfelel-e a gépekről szóló 98/37/EGK irányelvnek (figyelembe kell venni az EN szabvány előírásait is). Alkalmazási környezet Hacsak nem kifejezetten ilyen környezetben történő üzemeltetésre készült, tilos a robbanásveszélyes helyen történő alkalmazás. a káros olajoknak, savaknak, gázoknak, gőzöknek, pornak, sugárzásnak kitett környezetben történő használat. Kérjük, a környezeti feltételekre vonatkozó további kérdések esetén forduljon az SEW-EURODRIVE céghez. a nem telepített kialakítás olyan környezetben, ahol az EN szabvány követelményeit meghaladó mechanikai rezgések és lökésszerű igénybevételek fordulnak elő. Biztonsági funkciók Fölérendelt biztonsági rendszer nélkül a MOVIDRIVE MDX61B 5_ hajtásszabályozókkal és az SL2 sorozatú lineáris motorokkal tilos biztonsági funkciót megvalósítani. A gépek és az emberek védelmének biztosítására alkalmazzon fölérendelt biztonsági rendszereket. Képzett személyzet Az SL2 sorozatú lineáris motorok veszélyt jelenthetnek emberekre vagy anyagi javakra. Ezért az összes szerelési, telepítési, üzembe helyezési és szervizmunkálatot csak a lehetséges veszélyeket ismerő, képzett személy végezheti. A személyzetnek rendelkeznie kell az adott tevékenységhez szükséges szakképzettséggel, és ismernie kell a termék szerelését, telepítését, üzembe helyezését és üzemeltetését. Ehhez az üzemeltetési utasítást, különösképpen a biztonsági tudnivalókat gondosan el kell olvasni, meg kell érteni, és figyelembe kell venni. Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 5

6 1 Fontos tudnivalók Szavatosság A nem szakszerű kezelés és az egyéb olyan használat, amely nem felel meg az üzemeltetési utasításnak, károsan befolyásolja a termék tulajdonságait. Ez az SEW- EURODRIVE GmbH & Co KG céggel szembeni mindennemű szavatossági igény elvesztéséhez vezet. Terméknevek és védjegyek Az üzemeltetési utasításban található márkanevek és terméknevek az adott név tulajdonosának védjegyei vagy bejegyzett védjegyei. Használaton kívül helyezés, megsemmisítés Kérjük vegye figyelembe az aktuális rendelkezéseket, az alkatrészek megsemmisítését az érvényes előírásoknak megfelelően végezze, pl. az alábbiak szerint: elektronikai hulladékok (nyomtatott áramkörök) műanyagok (készülékház) lemezek réz stb. 6 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

7 Biztonsági tudnivalók 2 2 Biztonsági tudnivalók Vegye figyelembe az alábbi üzemeltetési utasításokban található biztonsági tudnivalókat: SL2 szinkron lineáris motorok MOVIDRIVE MDX60B/61B Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 7

8 3 A készülék felépítése A rendszer áttekintése 3 A készülék felépítése 3.1 A rendszer áttekintése 3 x AC V opcionális zavarszűrő opcionális hálózati fojtó MOVIDRIVE MDX61B...-5_ erősáramú kábel visszacsatoló kábel opcionális fékellenállás opcionális kimeneti fojtó SL2 Basic SL2 Advance System SL2 Power System AL1H hosszmérő rendszer 1. ábra: A MOVIDRIVE MDX61B -5_ és az SL2 szinkron lineáris motorok rendszerének áttekintése 57630AHU 8 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

9 A készülék felépítése SL2 kivitelek SL2 kivitelek Az SEW-EURODRIVE az SL2 sorozatú lineáris motorok három kivitelét különbözteti meg: SL2 Basic Motorcsomag és állórészek SL2 Advance System A motorhűtő egységbe és az állórészbe épített motorcsomag. Lineáris vezeték és lineáris jeladó felszerelésére előkészítve. SL2 Basic SL2 Power System A független hűtéssel ellátott motorhűtő egységbe és az állórészekbe épített motorcsomag. Lineáris vezeték és lineáris jeladó felszerelésére előkészítve. [1] [3] [2] 2. ábra: SL2 Basic szinkron lineáris motor 52619AXX SL2 Advance System / SL2 Power System [1] mozgórész [2] elektromos csatlakozás kábelvég formájában [3] állórész állandó mágnesekkel [1] [2] [5] [3] [7] [4] [6] 3. ábra: SL2 Advance System és SL2 Power System szinkron lineáris motor 55394AXX [1] hűtő-/szerelőhid egység motoropció [2] előkészített hornyok az ügyfél felépítményének rögzítésére [3] a motorhűtő egység független hűtési opciója [4] dugaszolható elektromos csatlakozó [5] mozgórész (nem látható) beszerelve a hűtő-/szerelőhid egységbe [6] állórész [7] úthosszmérő rendszer Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 9

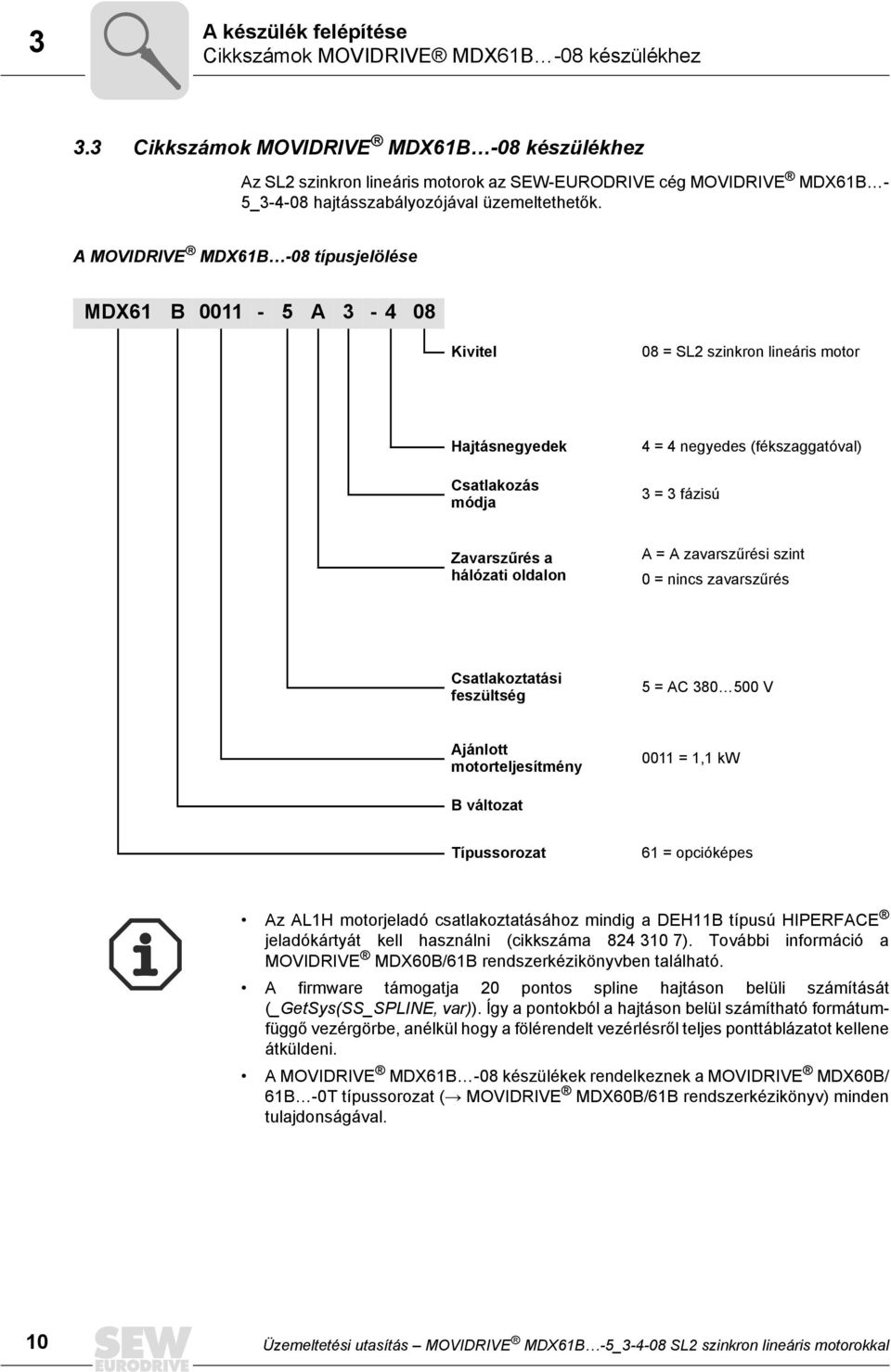

10 3 A készülék felépítése Cikkszámok MOVIDRIVE MDX61B -08 készülékhez 3.3 Cikkszámok MOVIDRIVE MDX61B -08 készülékhez Az SL2 szinkron lineáris motorok az SEW-EURODRIVE cég MOVIDRIVE MDX61B - 5_ hajtásszabályozójával üzemeltethetők. A MOVIDRIVE MDX61B -08 típusjelölése MDX61 B A Kivitel 08 = SL2 szinkron lineáris motor Hajtásnegyedek Csatlakozás módja 4 = 4 negyedes (fékszaggatóval) 3 = 3 fázisú Zavarszűrés a hálózati oldalon A = A zavarszűrési szint 0 = nincs zavarszűrés Csatlakoztatási feszültség 5 = AC V Ajánlott motorteljesítmény 0011 = 1,1 kw B változat Típussorozat 61 = opcióképes Az AL1H motorjeladó csatlakoztatásához mindig a DEH11B típusú HIPERFACE jeladókártyát kell használni (cikkszáma ). További információ a MOVIDRIVE MDX60B/61B rendszerkézikönyvben található. A firmware támogatja 20 pontos spline hajtáson belüli számítását (_GetSys(SS_SPLINE, var)). Így a pontokból a hajtáson belül számítható formátumfüggő vezérgörbe, anélkül hogy a fölérendelt vezérlésről teljes ponttáblázatot kellene átküldeni. A MOVIDRIVE MDX61B -08 készülékek rendelkeznek a MOVIDRIVE MDX60B/ 61B -0T típussorozat (Æ MOVIDRIVE MDX60B/61B rendszerkézikönyv) minden tulajdonságával. 10 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

11 A készülék felépítése Cikkszámok MOVIDRIVE MDX61B -08 készülékhez 3 Cikkszámok hozzárendelése MOVIDRIVE MDX61B Cikkszám MDX61B0005-5A MDX61B0008-5A MDX61B0011-5A MDX61B0014-5A MDX61B0015-5A MDX61B0022-5A MDX61B0030-5A MDX61B0040-5A MDX61B0055-5A MDX61B0075-5A MDX61B0110-5A MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 11

12 4 P6.. P60. P600 Paraméter Paraméterbeállítások 4 Paraméter 4.1 Paraméterbeállítások A standard MOVIDRIVE MDX60B/61B készülékek minden paramétere rendelkezésre áll. Az alábbi forgásjellemzőket lineáris jellemzőkké kell átszámolni: rámpák fordulatszámok Az átszámolás a csatlakoztatott jeladó jelciklusától függ. A kerekítési hibák kizárása érdekében az értékeket az üzembe helyezési felületen adja meg (Æ alábbi ábra) AEN 12 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

13 Elektromos szerelés Biztonsági tudnivalók 5 5 Elektromos szerelés Kérjük, a telepítés során feltétlenül vegye figyelembe a hajtásszabályozó üzemeltetési utasításának biztonsági utasításait! 5.1 Biztonsági tudnivalók Elektromágneses védelem Az SEW-EURODRIVE SL2 sorozatú szinkron lineáris motorjai és MOVIDRIVE MDX61B -5_ hajtásszabályozói arra szolgálnak, hogy gépelemként gépekbe és berendezésekbe szereljék őket. Az elektromágneses összeférhetőségre vonatkozó 89/336/EGK irányelv betartásáért a gép vagy berendezés gyártója felel. Erről a témáról részletes információ az alábbi SEW-kiadványban található: "A hajtástechnika gyakorlata, 7. kötet, Hajtások tervezése" (Praxis der Antriebstechnik Band 7, Antriebe projektieren) és "A hajtástechnika gyakorlata, 9. kötet, Elektromágneses összeférhetőség a hajtástechnikában" (Praxis der Antriebstechnik Band 9, EMV in der Antriebstechnik). Jeladó csatlakoztatása A jeladó csatlakoztatásakor vegye figyelembe a következő tudnivalókat: Ha a DEH11B opcióra az X15 kapocsra csatlakozó AL1H Hiperface jeladón kívül az X14 kapocsra egy további jeladót csatlakoztatunk, akkor gondoskodni kell a két jeladó egyikének külső táplálásáról (vegye figyelembe, hogy az X14/X15 kapcsok DC 12 V-os feszültségellátásának árammal szembeni maximális teherbírása összesen 650 ma). Csak páronként sodrott erű, árnyékolt vezetéket használjon. Az árnyékolást mindkét oldalon nagy felületen kösse rá a PE potenciálra. A jelvezetékeket az erősáramú kábelektől és fékvezetékektől elkülönítve fektesse (legalább 200 mm távolságban). A hőmérsékletérzékelő kiértékelése Az SL2 MOVIDRIVE MDX61B -5_ hajtáskombinációnál a TF hőmérséklet-érzékelő közvetlenül a hajtásszabályozóra csatlakoztatható, és kiértékelése is elvégezhető a hajtásszabályozón. A teljes motorvédelem csak TF hőmérséklet-érzékelővel biztosított. KTY (KTY84 140) hőmérséklet-érzékelő használata esetén feltétlenül egyeztessen az SEW-EURODRIVE céggel. Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 13

14 5 Elektromos szerelés Biztonsági tudnivalók A MOVIDRIVE MDX61B AL1H visszacsatoló kábelének felépítése [5] [1] [2] [3] 4. ábra: Az AL1H visszacsatoló kábel felépítése [4] 57872AXX [1] [2] [3] [4] [5] csatlakozódugó: Intercontec ASTA felirat: SEW-EURODRIVE típustábla vezetékhossz  10 m: tűrés +200 mm vezetékhossz à 10 m: tűrés +2% megengedett vezetékhossz a műszaki dokumentáció alapján Sub-D csatlakozódugasz A jeladórendszer csatlakoztatására egy 12 pólusú, az elektromágneses összeférhetőség szempontjainak megfelelő, hüvelyes érintkezőkkel rendelkező, dugaszolható Intercontec jelcsatlakozó szolgál. Az árnyékolás az elektromágneses összeférhetőség szabályainak megfelelően be van kötve a házba. Minden dugaszolható csatlakozó kábeloldalon lamellás tömítéssel letömíti a csatlakozót. Konfekcionálás a hajtásszabályozó oldalán A hajtásszabályozó oldalán a kereskedelemben kapható, az elektromágneses összeférhetőség szempontjainak megfelelő, csapos érintkezőkkel rendelkező Sub-D csatlakozó kerül alkalmazásra. A hajtásszabályozóhoz illeszkedően 15 pólusú csatlakozódugót használnak. Hibridkábel A külső köpenyre a motor és a hajtásszabályozó oldalán a cikkszámot és a konfekcionáló cégjelét tartalmazó típustábla van felerősítve. A rendelési hossz és a megengedett tűrés az alábbiak szerint függ egymástól: vezetékhossz  10 m: tűrés 200 mm vezetékhossz à 10 m: tűrés +2% A maximális kábelhossz tervezéséhez figyelembe kell venni a hajtásszabályozó rendszerkézikönyvében található adatokat. 14 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

15 Elektromos szerelés Biztonsági tudnivalók 5 Kábel az AL1H jeladóhoz MOVIDRIVE B 5. ábra: Csatlakozókábel az AL1H jeladóhoz 57871AXX Típus Fektetés Cikkszám SL2 vonszolható fektetés (MOVIDRIVE B) AL1H Hiperface jeladó csatlakoztatása a DEH11B opcióra Az alábbi ábra az AL1H Hiperface jeladó csatlakozását mutatja (a jeladó csatlakozójának irányába nézve) a DEH11B opcióhoz (a készülék X15 aljzatának irányába nézve). 6 8 AL1H RD 1 BU 5 YE 6 GN 7 VT 2 BK 10 GYPK U S 12 RDBU cos+ cossin+ sin- DATA- DATA+ PK GY max. 100 m DEH11B, X15: AXX Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 15

16 6 I 0 Üzembe helyezés Az üzembe helyezés feltételei 6 Üzembe helyezés 6.1 Az üzembe helyezés feltételei Kérjük, az üzembe helyezés során feltétlenül vegye figyelembe a 2. fejezetben található biztonsági tudnivalókat. Üzembe helyezés előtt győződjön meg arról, hogy a mozgórész a teljes szakaszon könnyen, ütközésmentesen és a mozgó- és állórész mechanikus érintése nélkül mozgatható az összes csatlakoztatás szabályszerűen készült az összes védőberendezés szabályszerűen fel van szerelve az összes motorvédő berendezés aktív emelőművek esetén a fék megfelelően működik ön MOVIDRIVE MDX61B -5_ készülékkel rendelkezik nincs további veszélyforrás a MOVITOOLS üzembe helyezési szoftver fel van telepítve a PC-re. 6.2 A kommutációs menet folyamata A forgó szervomotorokkal ellentétben az SL2 lineáris motoroknál nincs mechanikus összefüggés a jeladórendszer, a mozgórész és az állórész között. Ezt az összefüggést az üzembe helyezés során kell létrehozni. Ezt követően a hajtásszabályozó képes helyesen vezérelni az SL2 szinkron lineáris motort. Ezt a folyamatot nevezzük kommutációkeresésnek vagy kommutációs menetnek. Ez történik abszolút útmérő rendszerek esetében egyszer, a "jeladó beállításakor" inkrementális útmérő rendszereknél minden bekapcsolás ill. reset után. 16 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

17 Üzembe helyezés A kommutációs menet folyamata I 0 6 A kommutációs menet folyamata 1. Az SL2 lineáris motor egy véletlen helyzetbe mozdul pozitív vagy negatív irányba (0 mm max. 16 mm távolságra az aktuális pozíciótól). Itt az SL2 lineáris motor kb. egy másodpercre megáll. 16 mm 16 mm ábra: Kommutációs menet, 1. ciklus 53461AXX 2. Az SL2 lineáris motor 32 mm-t mozdul pozitív irányba. Itt kb. egy másodpercre megáll. 32 mm ábra: Kommutációs menet, 2. ciklus 53462AXX 3. Az SL2 lineáris motor 32 mm-t mozdul negatív irányba. Itt kb. egy másodpercre megáll. 32 mm ábra: Kommutációs menet, 3. ciklus 53463AXX A hajtásszabályozó megismétli a kommutációs menetet, ha az SL2 lineáris motor a kommutációs menet közben hardveres végálláskapcsolóra fut. Ennek következménye, hogy az SL2 lineáris motor új kiindulási helyzetbe megy, amely 32 mm-rel beljebb fekszik, majd megismétli a kommutációs menetet. Ezután halk kattanás hallható, és a hajtásszabályozó vezérelt üzemről szabályozott üzemre kapcsol át. A H458 változó ekkor "1" értéket kap. Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 17

18 6 I 0 Üzembe helyezés Az üzembe helyezés folyamata 6.3 Az üzembe helyezés folyamata Az üzembe helyezés folyamata a következő szakaszokból áll: lineáris motor üzembe helyezése V/X szabályozó üzembe helyezése jeladó kiértékelésének tesztelése hardveres végálláskapcsolók tesztelése hajtáskorlátozás aktiválása első üzembe helyezéshez kommutációs menet (abszolútérték- vagy inkrementális jeladóval) tengelyoptimalizálás A lineáris motor üzembe helyezése Győződjön meg arról, hogy a hajtásszabályozó szabályozótiltás ill. 24 V-os üzem állapotban van. A MOVITOOLS Shell programban válassza a [Startup] / [Linear motor] menüpontot (Æ alábbi ábra) AEN Jelölje ki a "Motor and encoder commissioning + V/X controller commissioning" (motor és jeladó üzembe helyezése + V/X szabályozó üzembe helyezése) pontot. Nyomja meg a "Next" (Tovább) gombot. 18 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

19 Üzembe helyezés Az üzembe helyezés folyamata I 0 6 Az alábbi ablakban a csatlakoztatott lineáris motor és a jeladórendszer adatait kell megadni AEN Ha minden adatot megadott, nyomja meg a "Next" (tovább) gombot. Megjelenik a "Conversion factors" (átszámítási tényezők) ablak (Æ alábbi ábra) AEN A lineáris È rotációs átszámítási tényezők láthatók. Kattintson a "Next" (tovább) gombra. Az adatoknak a hajtásszabályozóra való átviteléhez az alábbi ablakban nyomja meg a "Download" (letöltés) gombot. Ezt követően automatikusan megjelenik a V/X szabályozó üzembe helyezése (Æ alábbi ábra). Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 19

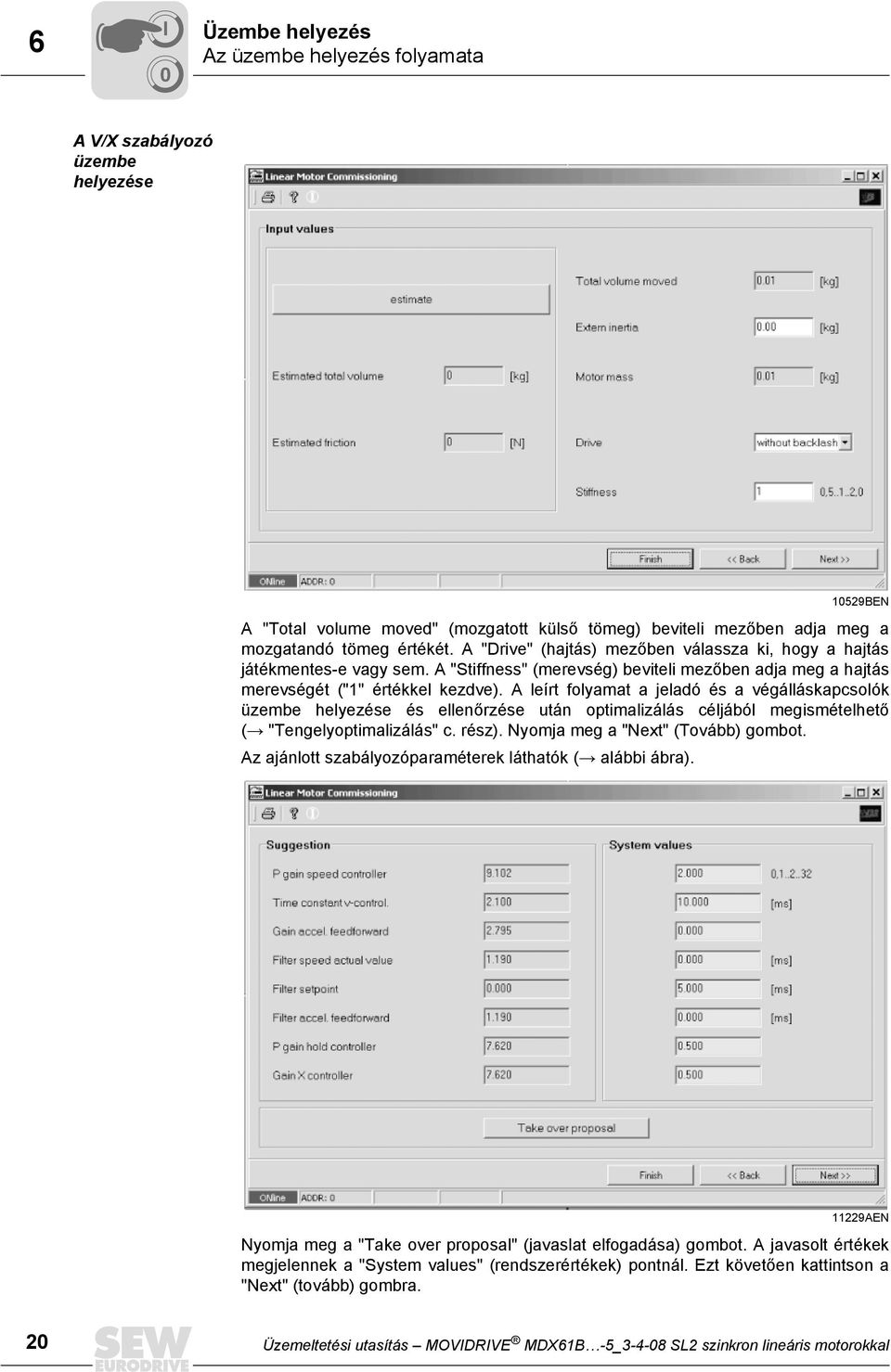

20 6 I 0 Üzembe helyezés Az üzembe helyezés folyamata A V/X szabályozó üzembe helyezése 10529BEN A "Total volume moved" (mozgatott külső tömeg) beviteli mezőben adja meg a mozgatandó tömeg értékét. A "Drive" (hajtás) mezőben válassza ki, hogy a hajtás játékmentes-e vagy sem. A "Stiffness" (merevség) beviteli mezőben adja meg a hajtás merevségét ("1" értékkel kezdve). A leírt folyamat a jeladó és a végálláskapcsolók üzembe helyezése és ellenőrzése után optimalizálás céljából megismételhető (Æ "Tengelyoptimalizálás" c. rész). Nyomja meg a "Next" (Tovább) gombot. Az ajánlott szabályozóparaméterek láthatók (Æ alábbi ábra) AEN Nyomja meg a "Take over proposal" (javaslat elfogadása) gombot. A javasolt értékek megjelennek a "System values" (rendszerértékek) pontnál. Ezt követően kattintson a "Next" (tovább) gombra. 20 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

21 Üzembe helyezés Az üzembe helyezés folyamata I 0 6 A javasolt technológiai paraméterek (balra) valamint a (lineáris, ill. rotációs jellemzőkre átszámított) rendszerértékek láthatók (Æ alábbi ábra) AEN Ha elfogadja a javaslatot, nyomja meg a "Take over proposal" (javaslat elfogadása) gombot. Választhatja az értékek kiigazítását is. Ezt követően kattintson a "Next" (tovább) gombra AEN Az üzembe helyezés befejezéséhez és az adatoknak a hajtásszabályozóra való áttöltéséhez kattintson a "Download" (letöltés) gombra. Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 21

22 6 I 0 Üzembe helyezés Az üzembe helyezés folyamata A jeladó kiértékelésének tesztelése Tolja a mozgórészt kézzel egy irányba, és figyelje meg a MOVITOOLS Shell-ben a P003 Actual position (tényleges helyzet) paramétert. Határozza meg a pozitív mozgásirányt. Ezután tolja át az SL2 lineáris motort egyszer a teljes elmozdulási úton, és ellenőrizze, hogy a jeladó minden tartományban helyesen működik-e. A hardveres végálláskapcsolók tesztelése Állítsa be a hardveres végálláskapcsoló paramétereit (Æ alábbi ábra), és a mozgórészt a hardveres végálláskapcsolókra tolva ellenőrizze azok működését AEN Hajtáskorlátozás aktiválása első üzembe helyezéshez Első üzembe helyezésnél korlátozza a maximális sebességet a P302 Max. speed 1 (maximális fordulatszám) paraméteren keresztül és a maximális erőt a P304 Torque limit (nyomatékkorlát) paraméteren keresztül, hogy ellenőrizetlen tengelymozgás esetén a motor ne fejthesse ki teljes erejét és sebességét. Ne korlátozza a maximális erőt a P303 Current limit 1 (áramkorlát) paraméterrel és a maximális sebességet se a lineáris motor üzembe helyezésének első párbeszédablakában, mivel itt a rendszer belső mennyiségei is befolyásolhatók. 22 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

23 Üzembe helyezés Az üzembe helyezés folyamata I 0 6 Kommutációs menet Kérjük, vegye figyelembe az alábbi tudnivalókat: Az egyik bináris bemenetre mindig "engedélyezés" jelet kössön. A kommutációs menet során semmi esetre se adjon engedélyező jelet a hajtásszabályozóra! Győződjön meg arról, hogy a motor egy pólusosztásnyi hosszon jobbra el tud mozdulni. Motor Hiperface jeladóval Ha a motor Hiperface jeladóval van felszerelve, akkor egyszer meg kell határozni a motornak a jeladóhoz viszonyított relatív helyzetét. Ehhez a lineáris motor üzembe helyezésekor válassza ki az "Encoder adjustment" (jeladó beállítása) opciót (Æ alábbi ábra) AEN Nyomja meg a "Next" (Tovább) gombot. Megjelenik az "Encoder adjustment" (jeladó beállítása) ablak (Æ alábbi ábra). Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 23

24 6 I 0 Üzembe helyezés Az üzembe helyezés folyamata Nyomja meg a "Start" gombot AEN 11235AEN Inaktiválja a szabályozótiltást (DI00 = 1). Megkezdődik a jeladó beállítása. A jeladó beállítása után az alábbi ablak jelenik meg. 24 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

25 Üzembe helyezés Az üzembe helyezés folyamata I AEN A bemérési folyamat lezárult, a jeladó ekkor be van állítva. Ha a kommutációs menet sikeres volt, a hajtásszabályozó automatikusan beállítja a H458 IPOS plus változót "1" értékre. Ezt az értéket később az IPOS plus programban ill. a PLC-ben kell kiértékelni a hajtásszabályozó engedélyezéséhez. Motor inkrementális jeladóval Kérjük, vegye figyelembe az alábbi tudnivalókat: Győződjön meg arról, hogy a motor a hajtásszabályozó minden bekapcsolásakor és visszaállításakor egy pólusosztásnyi hosszon jobbra el tud mozdulni. A hajtást csak akkor szabad engedélyezni, ha a H458 IPOS plus változó értéke "1". Ha a motor inkrementális jeladóval van felszerelve, akkor a hálózati feszültség minden bekapcsolásakor meg kell határozni a jeladónak a motorhoz viszonyított relatív helyzetét. A kommutációs menet a "/controller inhibit" (szabályozótiltás) kapocs "1" értékre állításakor automatikusan elindul. Ha a kommutációs menet sikeres volt, a hajtásszabályozó automatikusan beállítja a H458 változót "1" értékre. Ezt az értéket később az IPOS plus programban ill. a PLCben kell kiértékelni a hajtásszabályozó engedélyezéséhez. Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 25

26 6 I 0 Üzembe helyezés Az üzembe helyezés folyamata Tengelyoptimalizálás Írjon egy kis IPOS plus programot, amellyel az SL2 lineáris motor ciklikusan mozog két helyzet között. Indítsa el az IPOS plus programot, és a lineáris motor üzembe helyezési ablakában válassza ki az "Only V/X controller commissioning" (csak V/X szabályozó üzembe helyezése) pontot. Ha az SL2 lineáris motor helyesen mozog, állítsa az áramerősség és az erő határértékeit az eredeti értékekre és a "Stiffness" (merevség) mező és az "Estimate" (becslés) gomb segítségével optimalizálja a hajtás szabályozási körét a forgó szervomotoroknál megszokott módon (Æ "V/X szabályozó üzembe helyezése" c. rész) BEN 9. ábra: Párbeszédablak az "Estimate" (becslés) gomb és a "Stiffness" (merevség) beviteli mező segítségével végzett tengelyoptimalizáláshoz További beállítások Ha nem hajtotta végre az "Encoder adjustment" (jeladó beállítása) menüpontot, az abszolútérték-jeladó inkrementális jeladóként viselkedik, és az SL2 lineáris motor minden bekapcsolás után, a szabályozótiltás elvételekor végrehajt egy kommutációs menetet. Ha a lineáris tengelyhez másik pozitív jeladó-számlálási irányra van szüksége, aktiválja a motor forgásirányváltását a P350 paraméteren keresztül. Álló és engedélyezett motor mellett húzza le a hőmérséklet-érzékelő (TF) vezetékét a hajtásszabályozóról, és ellenőrizze, hogy működésbe lép-e a hőmérséklet-érzékelő felügyelete (31. hiba; hőmérsékletérzékelő-kioldó). Ha a hajtás külső fékkel rendelkezik, ennek közvetlen vezérlése ajánlott. A P730-P732 paraméterekkel állítsa be a fék vezérlését. 26 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

27 Üzembe helyezés A menetparaméterek számítása I A menetparaméterek számítása A hajtásszabályozó és a beépített IPOS plus folyamatvezérlés belső rotációs értékekkel dolgozik. Az üzembe helyezés során a felület meghatározza a transzlációs értékek rotációs értékekre való átszámításának tényezőit. 10. ábra: A lineáris motor üzembe helyezésének végén kijelzett átszámítási tényezők HIPERFACE jeladóval rendelkező SL2-100M-030 számára 10395AEN Példa: Egy Hiperface jeladóval rendelkező SL2-100M-030 szinkron lineáris motort az alábbi menetadatokkal kell üzemeltetni: v = 1 m/s s = 1000 mm a = 5 m/s 2 A fenti átszámítási tényezőkkel az IPOS plus programban ill. a terepi buszon át az alábbi rotációs értékeket kell megadni: fordulatszám (speed) = sebesség (velocity) / 0,0007 = /min szakasz (distance) = (64 / 625) 1000 = inkr. rámpa (ramp) = 2,000 / 5 = 0,4 s. Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 27

28 6 I 0 Üzembe helyezés A menetparaméterek számítása 10530AEN 11. ábra: Párbeszédablak a lineáris motor üzembe helyezésénél, a lineáris mennyiségek rotációs mennyiségekre való belső átszámításával A 10. ábra adatai kerekítettek. Az IPOS plus pontos rotációs értékei a transzlációs értékekből számíthatók ki, a V/X szabályozó üzembe helyezésének utolsó párbeszédablakával. A 11. ábrán pl. az 1 m/s pozicionálási sebesség bevitele után az IPOS plus számára a /min előírt fordulatszámot számítja. 28 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

29 Üzembe helyezés A menetparaméterek számítása I 0 6 Példa IPOS plus programra inkrementális mérőrendszer esetén [1] engedélyezés visszaállítása [2] várakozás a kommutációkeresés befejezésére [3] engedélyezés aktiválása [4] a program folytatása a megszokott módon 11237AEN Fontos tudnivalók Abszolút mérőrendszereknél meg kell győződni arról, hogy a hajtás az üzembe helyezés során egy pólusosztásnyi hosszon jobbra akadálytalanul el tud mozdulni. Inkrementális mérőrendszereknél minden bekapcsolásnál meg kell győződni arról, hogy a hajtás egy pólusosztásnyi hosszon jobbra akadálytalanul el tud mozdulni. A kommutációkeresés "/CONTROLLER INHIBIT =1" (szabályozótiltás = 1) esetén automatikusan indul. Azután a H458 változó "1" értéket kap és lefut az IPOS plus program. Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 29

30 7 Üzemeltetés és szerviz Üzemzavarok 7 Üzemeltetés és szerviz 7.1 Üzemzavarok Üzemzavar esetén a MOVIDRIVE MDX61B -5_ hajtásszabályozó 7 szegmenses kijelzőn hibakódot jelez. A hibaelhárításhoz használja a MOVIDRIVE MDX60B/61B üzemeltetési utasítást. Az alábbi információk kimondottan az SL2 szinkron lineáris motorokra vonatkozó kiegészítő tudnivalók a hibakereséshez. Az elektromágneses védelem szakszerűtlenül végzett huzalozása esetén nehezen lokalizálható zavarok lépnek fel. Ezek a motorkábelben közösen futó hőmérsékletérzékelő (TF) vezetéken keresztül gyakran átkerülnek a hajtásszabályozóba. E hiba kizárása érdekében ajánlott a kommutációs menet alatti hibakereséshez a hőmérsékletérzékelőt (TF) próbaképpen lekötni és a P835 paramétert "No response" (nincs válasz) értékre állítani. A motorfelügyelet ki van kapcsolva (a P835 állása "No response" (nincs válasz)): Biztosítsa, hogy ne lépjen fel termikus túlterhelés az SL2 lineáris motornál! Máskülönben tönkremegy az SL2 lineáris motor. A sikeres hibaelhárítást követően feltétlenül kösse vissza a hőmérséklet-érzékelő (TF) felügyeletét, és állítsa a P835 paramétert "EMERGENCY STOP / FAULT" (vészleállás / hiba) állásba. 30 Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal

31 Üzemeltetés és szerviz Zavarok a kommutációkeresés közben Zavarok a kommutációkeresés közben Hibajelenség Lehetséges ok Hibaelhárítás Jeladóhiba (14), ha az SL2 lineáris motort kézzel eltolják Az SL2 lineáris motor a SZABÁLYOZÓTILTÁS elvételekor nem indul Fordulatszám-felügyelet / követési hiba a kommutációs menet alatt Jeladóhiba pozitív irányba történő kommutációs menet után (2. mozgás) Jeladóhiba negatív irányba történő kommutációs menet után (3. mozgás) Az SL2 lineáris motor megszalad Helytelen a jeladó felszerelése Helytelen a jeladó huzalozása Szakadt a motorvezeték Fékfunkció P730 = ON (BE) Csak HIPERFACE jeladó esetén: A hajtásszabályozó jelzi, hogy a jeladó már be van állítva (H458=1) A hajtásszabályozó nincs "NO ENABLE" (nincs engedélyezés) állapotban, mert a CONTROLLER INHIBIT (szabályozótiltás) állapoton kívül az engedélyezés is aktiválva van, vagy pl. nincsen "ENABLE" (engedélyezés) funkcióra programozott kapocs. Elektromágneses összeférhetőségi problémák A jeladó számlálási iránya nem egyezik meg a motor U,V,W fázissorrendjével A jeladórendszer felbontása nem helyes / meghibásodott a jeladó Az áramkorlát túl alacsony Az útszakaszok nem azonosak, mert a tengely mechanikailag nehezen mozgatható Az útszakaszok nem azonosak, mert hibás a jeladó Az áramkorlát túl alacsony Elektromágneses összeférhetőségi problémák Meghibásodott rész a lineáris mérőlécen Ellenőrizze a szerelést a jeladó gyártójának adatai szerint: 1. jeladó mérőszalag légrés 2. jeladó mérőszalag beállítás 3. HIPERFACE jeladó esetén: ellenőrizze a beszerelési irányt, hogy a kábelkivezetés a kisebb abszolút értékek irányába mutasson (ha van, a "pont" irányába a mérőszalagon). Ellenőrizze a lábak kiosztását, ehhez helyezze üzembe a HIPERFACE jeladót próbaképpen sin/cos jeladóként Ellenőrizze a lineáris motor csatlakoztatását A P730 paramétert a kommutációkereséshez "OFF" (KI) értékre kell állítani Amennyiben kommutációs menetet kíván végrehajtani, lépjen be az "encoder adjustment" (jeladó beállítása) üzembe helyezési párbeszédablakba, ebben az esetben a hajtásszabályozó önműködően törli ezt a bitet. Egy bináris bemenetet közvetlenül a készüléken, az IPOS plus vezérlőszón vagy terepi buszon át paraméterezzen ENABLE (engedélyezés) funkcióra, pl. P603 = ENABLE / STOP (engedélyezés / állj). Lásd a MOVIDRIVE MDX60B/61B rendszerkézikönyvet és A hajtástechnika gyakorlata 9. kötetét. Ellenőrizze a helyes árnyékolást, a potenciálkiegyenlítést, és ügyeljen az e fejezet elején található tudnivalókra. Ellenőrizze, hogy a jeladó abba az irányba számol-e pozitívan, amelyben a mozgórész mozgott. Ha nem, cserélje fel az U és a W motorvezeték csatlakozásait. Tolja az SL2 lineáris motort egy meghatározott szakaszon, és ellenőrizze a MOVITOOLS által kijelzett átszámítással, hogy a kijelzett inkrementumok megegyeznek-e a számított értékkel. Adott esetben igazítsa hozzá a jeladófelbontást a lineáris motor üzembe helyezésénél, és ellenőrizze az olvasófej-mérőszalag távolságot. Állítsa vissza a P303 paramétert a lineáris motor üzembe helyezése által beállított értékre. Az erő csökkentésére használja a P304 paramétert. Biztosítsa, hogy a hajtást az egész szakaszrészen könnyen lehessen mozgatni, és ne hasson egyéb erő (folyamaterő, súlyerő). Tolja az SL2 lineáris motort egy meghatározott szakaszon, és ellenőrizze a MOVITOOLS által kijelzett átszámítással, hogy a kijelzett inkrementumok megegyeznek-e a számított értékkel. Adott esetben igazítsa hozzá a jeladófelbontást a lineáris motor üzembe helyezésénél, és ellenőrizze az olvasófej-mérőszalag távolságot. Állítsa vissza a P303 paramétert a lineáris motor üzembe helyezése által beállított értékre. Az erő csökkentésére használja a P304 paramétert. Lásd a MOVIDRIVE MDX60B/61B rendszerkézikönyvet és A hajtástechnika gyakorlata 9. kötetét. Ellenőrizze a helyes árnyékolást, a potenciálkiegyenlítést, és ügyeljen az e fejezet elején található tudnivalókra. Tolja az SL2 lineáris motort egy meghatározott szakaszon, és ellenőrizze a MOVITOOLS által kijelzett átszámítással, hogy a kijelzett inkrementumok megegyeznek-e a számított értékkel. Ezt különböző helyeken végezze el, és ellenőrizze az olvasófej-mérőszalag távolságot. Üzemeltetési utasítás MOVIDRIVE MDX61B -5_ SL2 szinkron lineáris motorokkal 31
