1 Hajtástechnika \ Hajtásautomatizálás \ Rendszerintegráció \ Szolgáltatások Helyesbítés a kézikönyvhöz MOVIMOT MM..D Funkcionális biztonság A megengedett készülékkombinációk bővítése Kiadás: / HU

2 SEW-EURODRIVE Driving the world

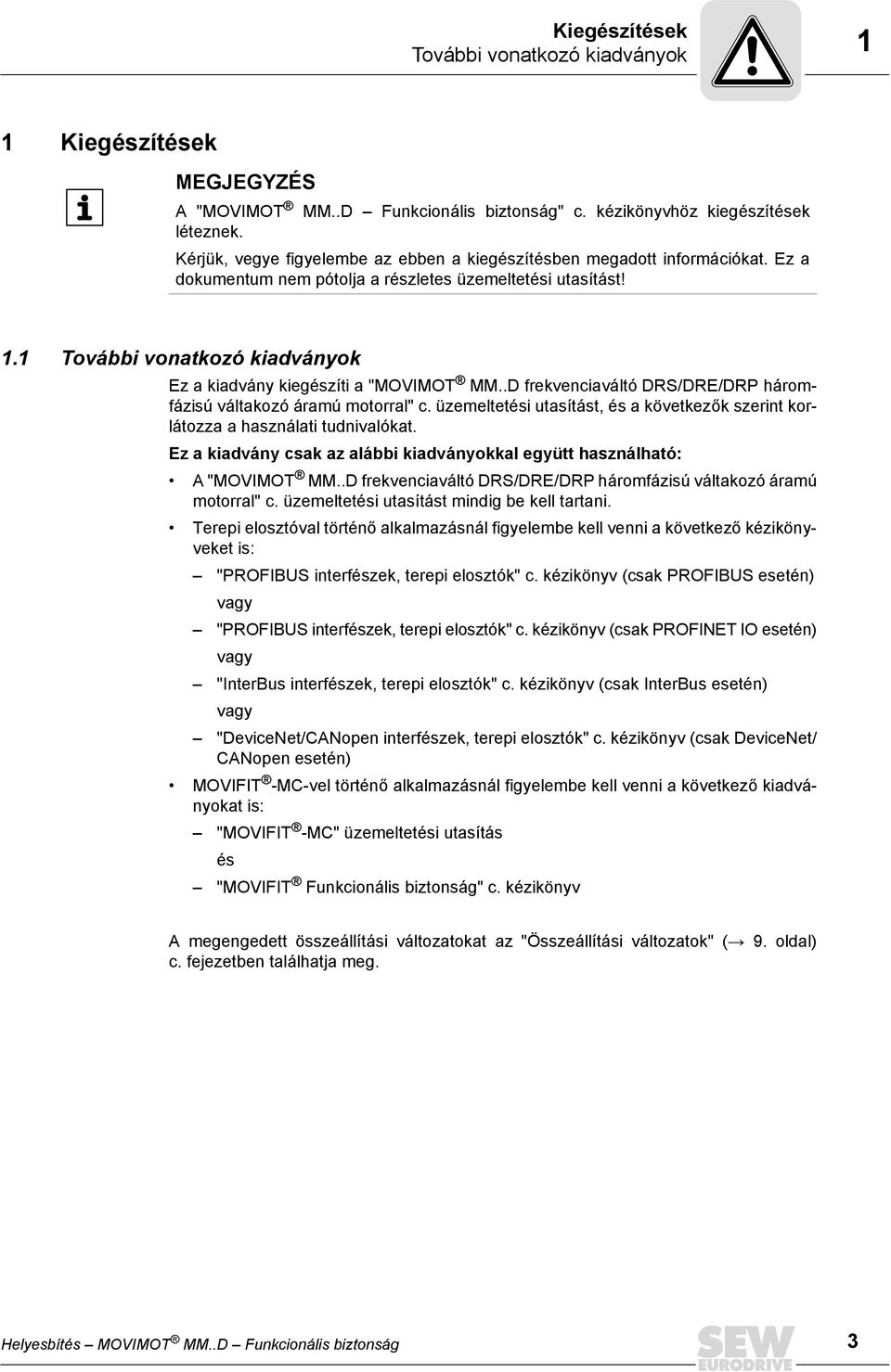

3 Kiegészítések További vonatkozó kiadványok 1 1 Kiegészítések MEGJEGYZÉS A "MOVIMOT MM..D Funkcionális biztonság" c. kézikönyvhöz kiegészítések léteznek. Kérjük, vegye figyelembe az ebben a kiegészítésben megadott információkat. Ez a dokumentum nem pótolja a részletes üzemeltetési utasítást! 1.1 További vonatkozó kiadványok Ez a kiadvány kiegészíti a "MOVIMOT MM..D frekvenciaváltó DRS/DRE/DRP háromfázisú váltakozó áramú motorral" c. üzemeltetési utasítást, és a következők szerint korlátozza a használati tudnivalókat. Ez a kiadvány csak az alábbi kiadványokkal együtt használható: A "MOVIMOT MM..D frekvenciaváltó DRS/DRE/DRP háromfázisú váltakozó áramú motorral" c. üzemeltetési utasítást mindig be kell tartani. Terepi elosztóval történő alkalmazásnál figyelembe kell venni a következő kézikönyveket is: "PROFIBUS interfészek, terepi elosztók" c. kézikönyv (csak PROFIBUS esetén) vagy "PROFIBUS interfészek, terepi elosztók" c. kézikönyv (csak PROFINET IO esetén) vagy "InterBus interfészek, terepi elosztók" c. kézikönyv (csak InterBus esetén) vagy "DeviceNet/CANopen interfészek, terepi elosztók" c. kézikönyv (csak DeviceNet/ CANopen esetén) MOVIFIT -MC-vel történő alkalmazásnál figyelembe kell venni a következő kiadványokat is: "MOVIFIT -MC" üzemeltetési utasítás és "MOVIFIT Funkcionális biztonság" c. kézikönyv A megengedett összeállítási változatokat az "Összeállítási változatok" ( 9. oldal) c. fejezetben találhatja meg. Helyesbítés MOVIMOT MM..D Funkcionális biztonság 3

4 2 Biztonságtechnikai előírások Megengedett készülékkombinációk 2 Biztonságtechnikai előírások 2.1 Megengedett készülékkombinációk A MOVIMOT MM..D frekvenciaváltó biztonságot szem előtt tartó alkalmazásainál csak az alábbi készülékkombinációkat szabad használni: MOVIMOT bináris vezérléssel (vezérlés sorkapcsokon keresztül) MOVIMOT MBG11A opcióval MOVIMOT MWA21A opcióval MOVIMOT MOVIFIT MC-vel (az engedélyezett MOVIFIT -MC készülékek az aktuális "MOVIFIT Funkcionális biztonság" c. kiadványban találhatók) MOVIMOT MFZ.6. terepi elosztóval (csatlakoztatás konfekcionált kábellel). A következő kombinációk megengedettek: MF../Z.6./A.. MQ../Z.6./A.. A csatlakozás módja: AF0 csak Z16F-fel, Z26F-fel és Z26J-vel megengedett AF1 csak Z36F-fel megengedett AF2, AF3 csak Z26F-fel és Z26J-vel megengedett Csatlakozómodul: Z16F, Z26F, Z26J, Z36F Terepibusz-interfész: MFI21A, 22A, 32A MQI21A, 22A, 32A MFI23F, 33F MFP21D, 22D, 22L, 32D MFP22H, 32H MQP21D, 22D, 32D MFE52A, 52H MQS22F, MQS32F 1) MFD21A, 22A, 32A MQD21A, 22A, 32A MFO21A, 22A, 32A csak Z16F-fel megengedett csak Z26F-fel, Z26J-vel megengedett csak Z36F-fel megengedett 1) MQS.. PROFIsafe interfésszel rendelkező terepi elosztó alkalmazásakor kérjük, használja az aktuális "PROFIsafe terepi elosztók" c. kiadványt. 4 Helyesbítés MOVIMOT MM..D Funkcionális biztonság

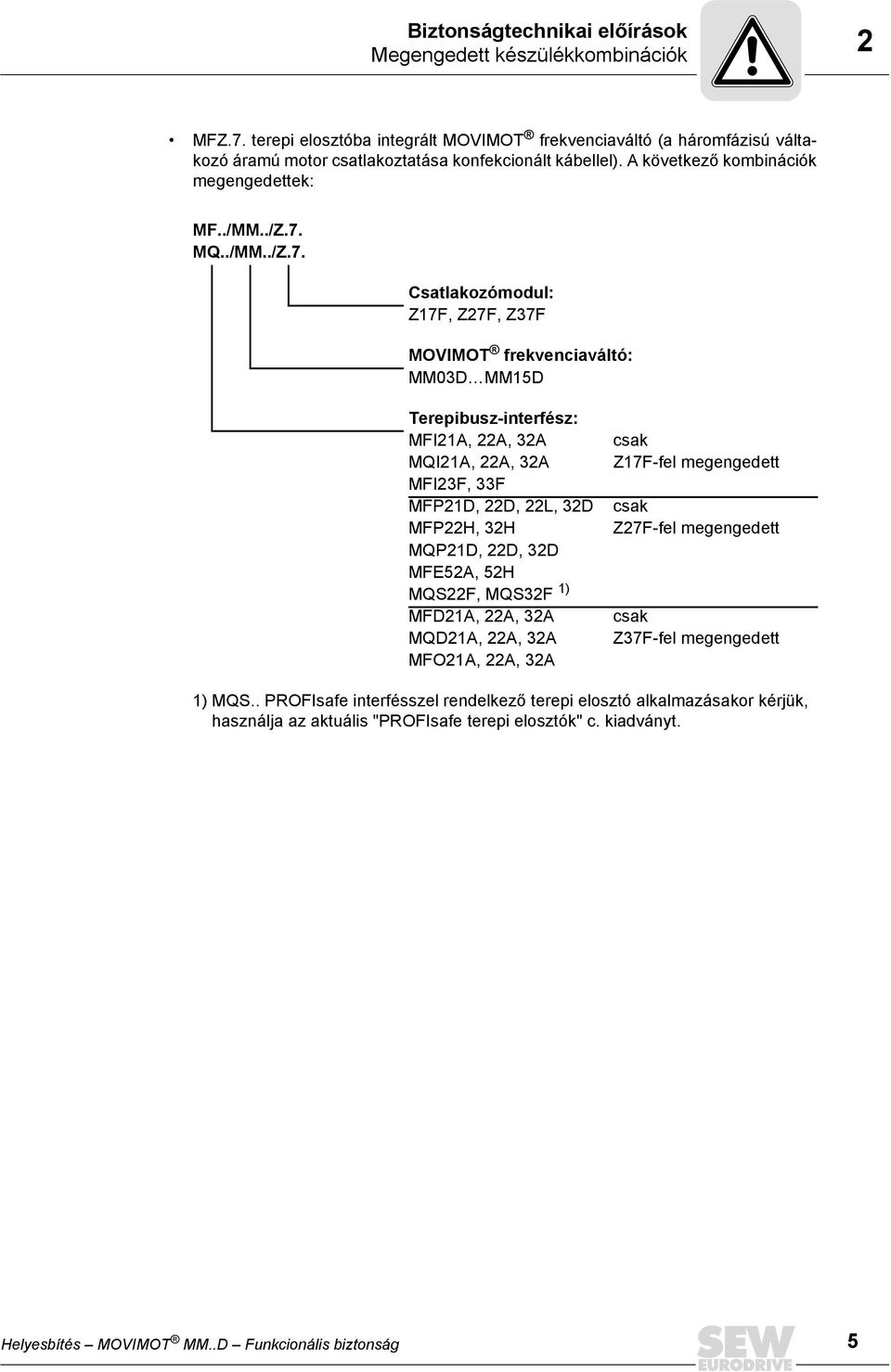

5 Biztonságtechnikai előírások Megengedett készülékkombinációk 2 MFZ.7. terepi elosztóba integrált MOVIMOT frekvenciaváltó (a háromfázisú váltakozó áramú motor csatlakoztatása konfekcionált kábellel). A következő kombinációk megengedettek: MF../MM../Z.7. MQ../MM../Z.7. Csatlakozómodul: Z17F, Z27F, Z37F MOVIMOT frekvenciaváltó: MM03D MM15D Terepibusz-interfész: MFI21A, 22A, 32A MQI21A, 22A, 32A MFI23F, 33F MFP21D, 22D, 22L, 32D MFP22H, 32H MQP21D, 22D, 32D MFE52A, 52H MQS22F, MQS32F 1) MFD21A, 22A, 32A MQD21A, 22A, 32A MFO21A, 22A, 32A csak Z17F-fel megengedett csak Z27F-fel megengedett csak Z37F-fel megengedett 1) MQS.. PROFIsafe interfésszel rendelkező terepi elosztó alkalmazásakor kérjük, használja az aktuális "PROFIsafe terepi elosztók" c. kiadványt. Helyesbítés MOVIMOT MM..D Funkcionális biztonság 5

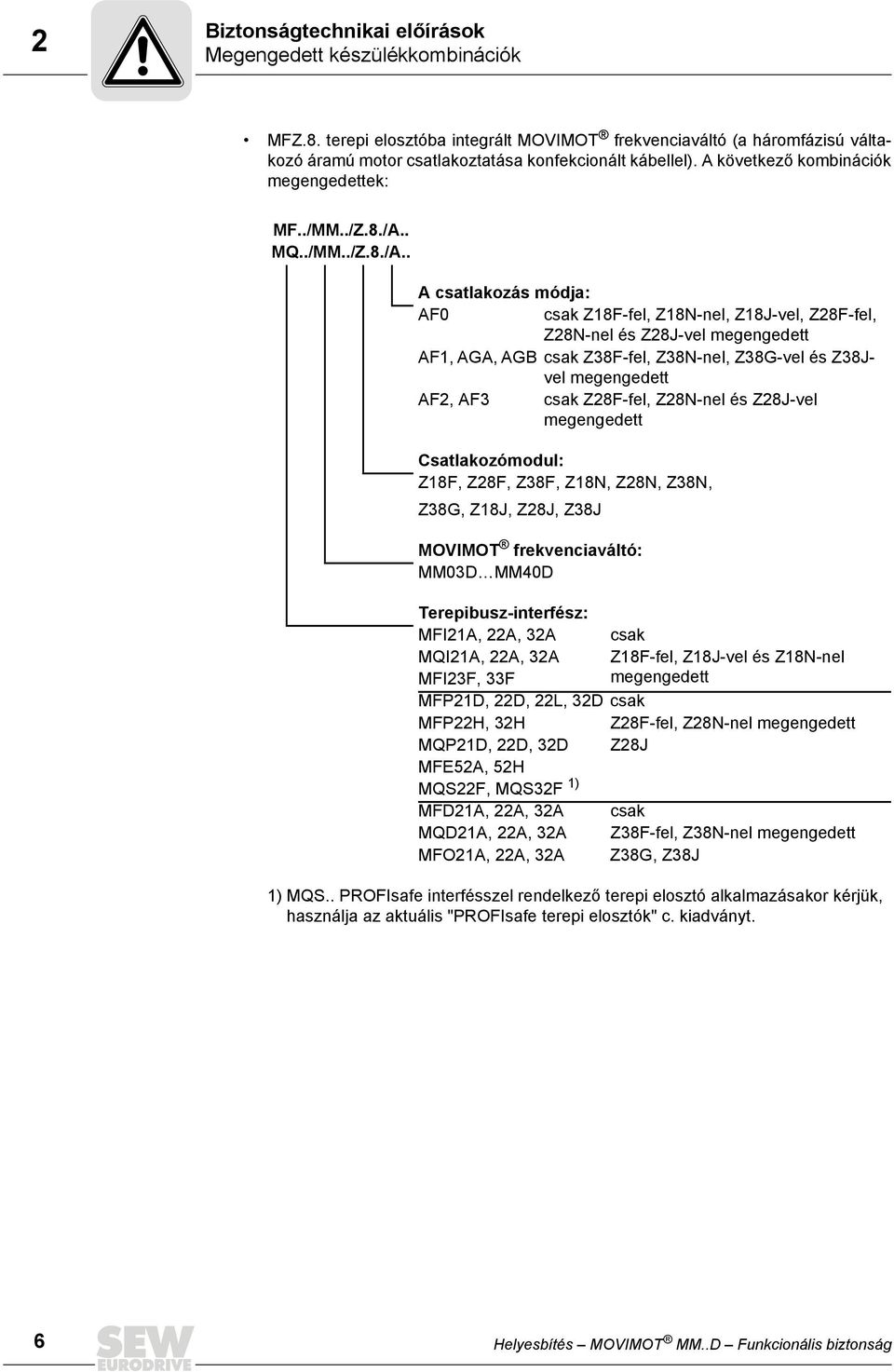

6 2 Biztonságtechnikai előírások Megengedett készülékkombinációk MFZ.8. terepi elosztóba integrált MOVIMOT frekvenciaváltó (a háromfázisú váltakozó áramú motor csatlakoztatása konfekcionált kábellel). A következő kombinációk megengedettek: MF../MM../Z.8./A.. MQ../MM../Z.8./A.. A csatlakozás módja: AF0 csak Z18F-fel, Z18N-nel, Z18J-vel, Z28F-fel, Z28N-nel és Z28J-vel megengedett AF1, AGA, AGB csak Z38F-fel, Z38N-nel, Z38G-vel és Z38Jvel megengedett AF2, AF3 csak Z28F-fel, Z28N-nel és Z28J-vel megengedett Csatlakozómodul: Z18F, Z28F, Z38F, Z18N, Z28N, Z38N, Z38G, Z18J, Z28J, Z38J MOVIMOT frekvenciaváltó: MM03D MM40D Terepibusz-interfész: MFI21A, 22A, 32A csak MQI21A, 22A, 32A Z18F-fel, Z18J-vel és Z18N-nel MFI23F, 33F megengedett MFP21D, 22D, 22L, 32D csak MFP22H, 32H Z28F-fel, Z28N-nel megengedett MQP21D, 22D, 32D Z28J MFE52A, 52H MQS22F, MQS32F 1) MFD21A, 22A, 32A csak MQD21A, 22A, 32A Z38F-fel, Z38N-nel megengedett MFO21A, 22A, 32A Z38G, Z38J 1) MQS.. PROFIsafe interfésszel rendelkező terepi elosztó alkalmazásakor kérjük, használja az aktuális "PROFIsafe terepi elosztók" c. kiadványt. 6 Helyesbítés MOVIMOT MM..D Funkcionális biztonság

7 Biztonságtechnikai előírások A telepítéssel szemben támasztott követelmények A telepítéssel szemben támasztott követelmények A MOVIMOT biztonsági alkalmazásaihoz csak SEW hibridkábeleket szabad használni. Az SEW hibridkábeleket nem szabad lerövidíteni. Az eredeti hosszúságú, gyárilag konfekcionált dugaszolható csatlakozókkal rendelkező vezetékeket kell használni. Ügyeljen a helyes csatlakoztatásra. Az erősáramú vezetékeket és a biztonsági vezérlővezetékeket külön kábelben kell vezetni, ha nem eredeti SEW hibridkábelről van szó. A biztonsági vezérlés és a MOVIMOT közötti vezeték hossza max. 100 m lehet. A huzalozást az EN szabványnak megfelelően kell kivitelezni. A biztonsági vezérlővezetékeket az elektromágneses összeférhetőség szempontjainak betartásával, a következőképpen kell fektetni: Elektromos szerelési téren kívül árnyékolt, tartósan (fixen) fektetett vezetékeket kell használni és külső sérülések elleni védelmet vagy hasonló megoldásokat kell alkalmazni. Szerelési téren belül külön erek is vezethetők. Tartsa be az adott alkalmazásra érvényes előírásokat. A biztonsági 24 V-os tápfeszültséget tilos visszajelzésre használni. Minden esetben biztosítani kell, hogy ne kerüljön át feszültség a biztonsági vezérlővezetékekre. A biztonsági kör méretezésekor kötelező figyelembe venni a biztonsági komponensekre előírt értékeket. A forgásirány-jelek és az alapjel-átkapcsolás csatlakoztatására ("R", "L", "f1/f2" kapcsok) kizárólag a biztonsági 24 V-os feszültségellátás feszültsége megengedett. Az EMC szempontjainak megfelelő telepítéshez vegye figyelembe a következő kiadványokban található tudnivalókat: "MOVIMOT MM..D frekvenciaváltó DRS/DRE/DRP háromfázisú váltakozóáramú motorral" c. üzemeltetési utasítás "PROFIBUS interfészek, terepi elosztók" c. kézikönyv (opcionális) "PROFINET IO interfészek, terepi elosztók" c. kézikönyv (opcionális) "InterBus interfészek, terepi elosztók" c. kézikönyv (opcionális) "DeviceNet/CANopen interfészek, terepi elosztók" c. kézikönyv (opcionális) Különösen ügyeljen arra, hogy a biztonsági 24 V-os tápfeszültség vezetékének árnyékolása mindkét végén rá legyen kötve a házra. A MOVIMOT, a terepi elosztó, valamint a terepi busz minden résztvevőjének 24 V-os tápfeszültségéhez csak a VDE 0100 szerinti biztonságos leválasztással (SELV/PELV) rendelkező feszültségforrás alkalmazható. Ezenkívül egyetlen hiba esetén sem haladhatja meg a kimenetek közötti vagy egy tetszőleges kimenet és a földelt részek közötti feszültség a 60 V egyenfeszültséget. Helyesbítés MOVIMOT MM..D Funkcionális biztonság 7

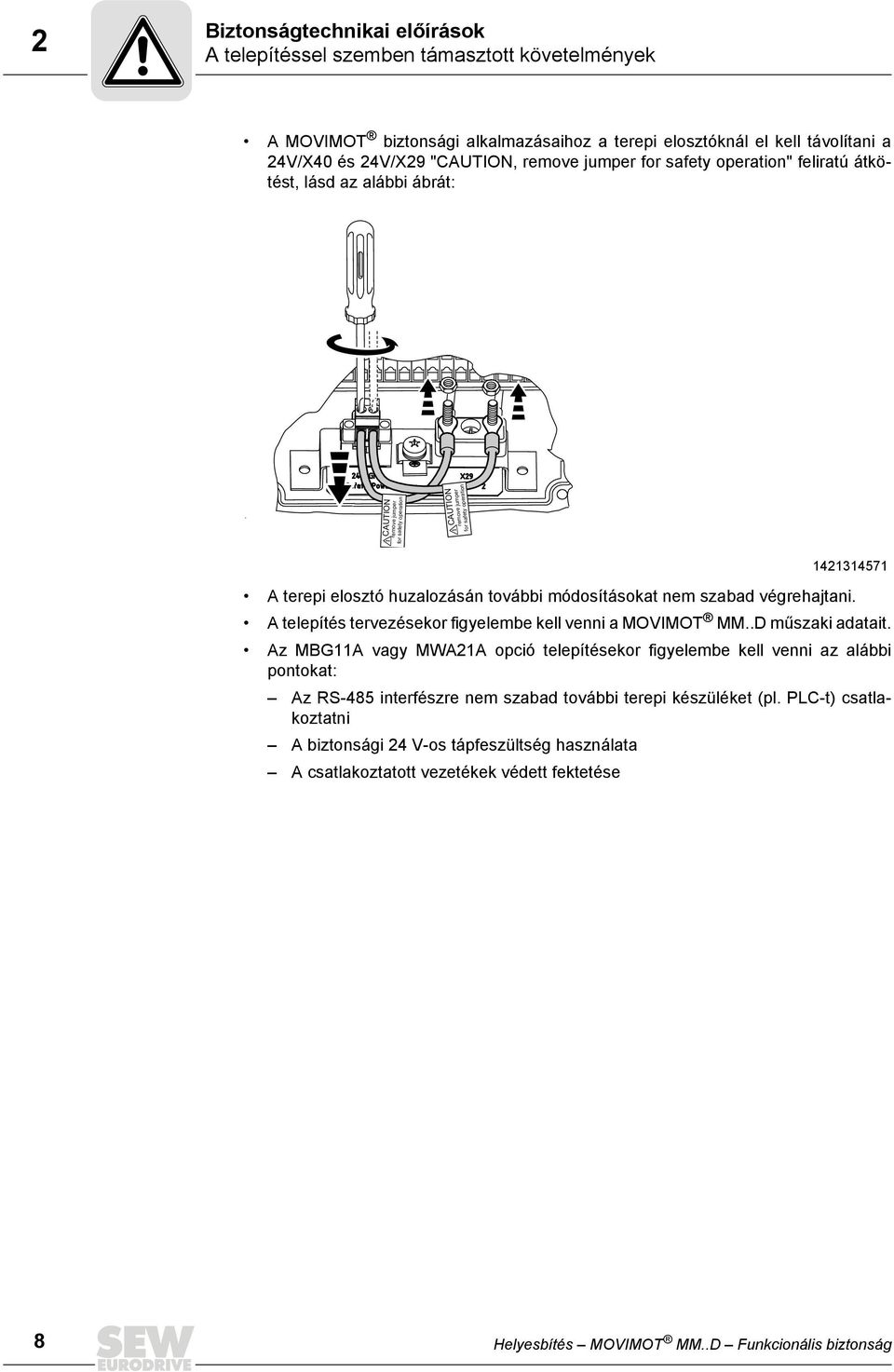

8 2 Biztonságtechnikai előírások A telepítéssel szemben támasztott követelmények A MOVIMOT biztonsági alkalmazásaihoz a terepi elosztóknál el kell távolítani a 24V/X40 és 24V/X29 "CAUTION, remove jumper for safety operation" feliratú átkötést, lásd az alábbi ábrát: for safety operation CAUTION remove jumper CAUTION remove jumper for safety operation A terepi elosztó huzalozásán további módosításokat nem szabad végrehajtani. A telepítés tervezésekor figyelembe kell venni a MOVIMOT MM..D műszaki adatait. Az MBG11A vagy MWA21A opció telepítésekor figyelembe kell venni az alábbi pontokat: Az RS-485 interfészre nem szabad további terepi készüléket (pl. PLC-t) csatlakoztatni A biztonsági 24 V-os tápfeszültség használata A csatlakoztatott vezetékek védett fektetése 8 Helyesbítés MOVIMOT MM..D Funkcionális biztonság

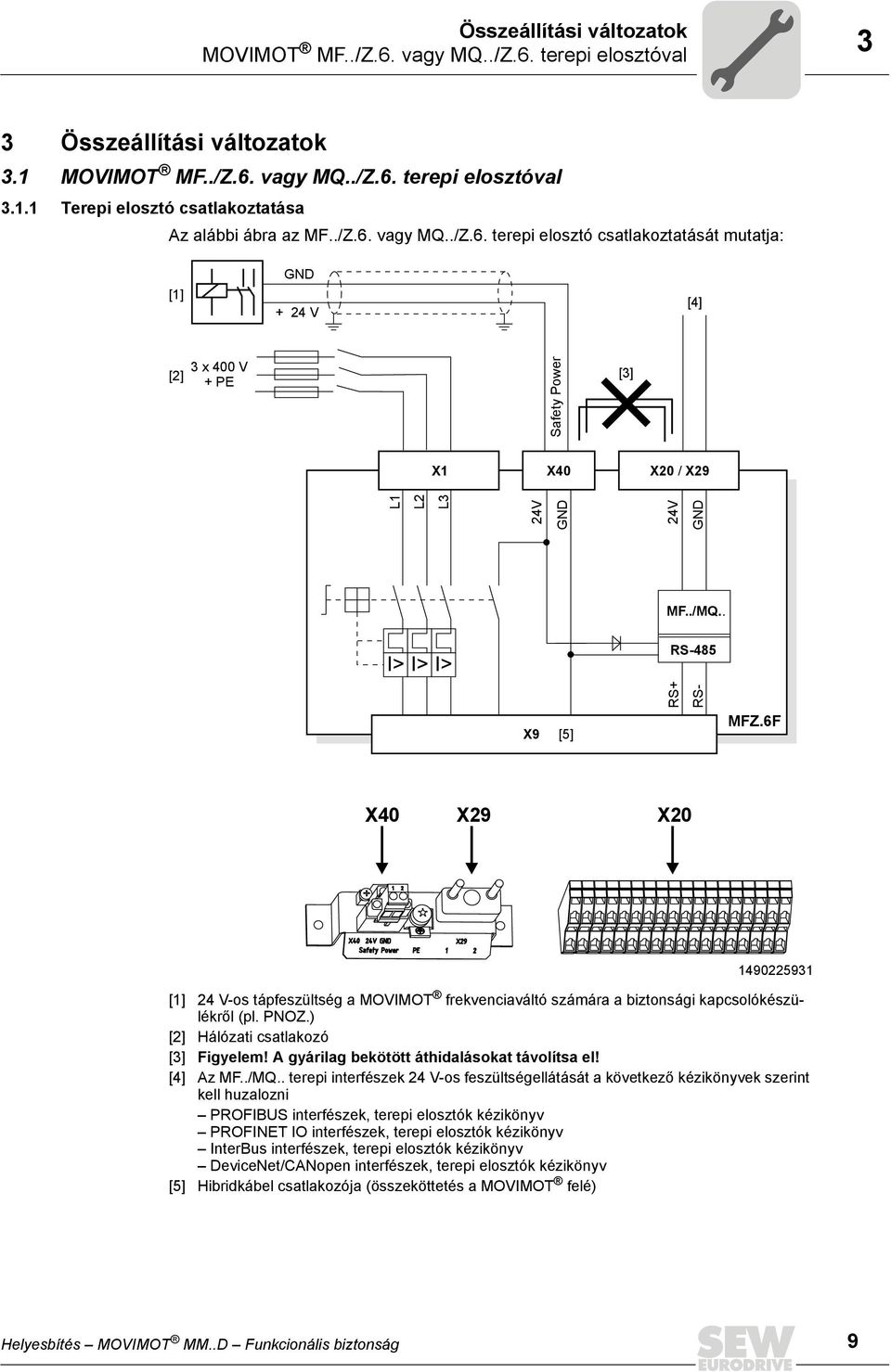

9 Összeállítási változatok MOVIMOT MF../Z.6. vagy MQ../Z.6. terepi elosztóval 3 3 Összeállítási változatok 3.1 MOVIMOT MF../Z.6. vagy MQ../Z.6. terepi elosztóval Terepi elosztó csatlakoztatása Az alábbi ábra az MF../Z.6. vagy MQ../Z.6. terepi elosztó csatlakoztatását mutatja: [1] + 24 V [4] 3 x 400 V [2] [3] +PE Safety Power X1 X40 X20 / X29 L1 L2 L3 24V 24V MF../MQ.. RS-485 RS+ RS- X9 [5] MFZ.6F X40 X29 X [1] 24 V-os tápfeszültség a MOVIMOT frekvenciaváltó számára a biztonsági kapcsolókészülékről (pl. PNOZ.) [2] Hálózati csatlakozó [3] Figyelem! A gyárilag bekötött áthidalásokat távolítsa el! [4] Az MF../MQ.. terepi interfészek 24 V-os feszültségellátását a következő kézikönyvek szerint kell huzalozni PROFIBUS interfészek, terepi elosztók kézikönyv PROFINET IO interfészek, terepi elosztók kézikönyv InterBus interfészek, terepi elosztók kézikönyv DeviceNet/CANopen interfészek, terepi elosztók kézikönyv [5] Hibridkábel csatlakozója (összeköttetés a MOVIMOT felé) Helyesbítés MOVIMOT MM..D Funkcionális biztonság 9

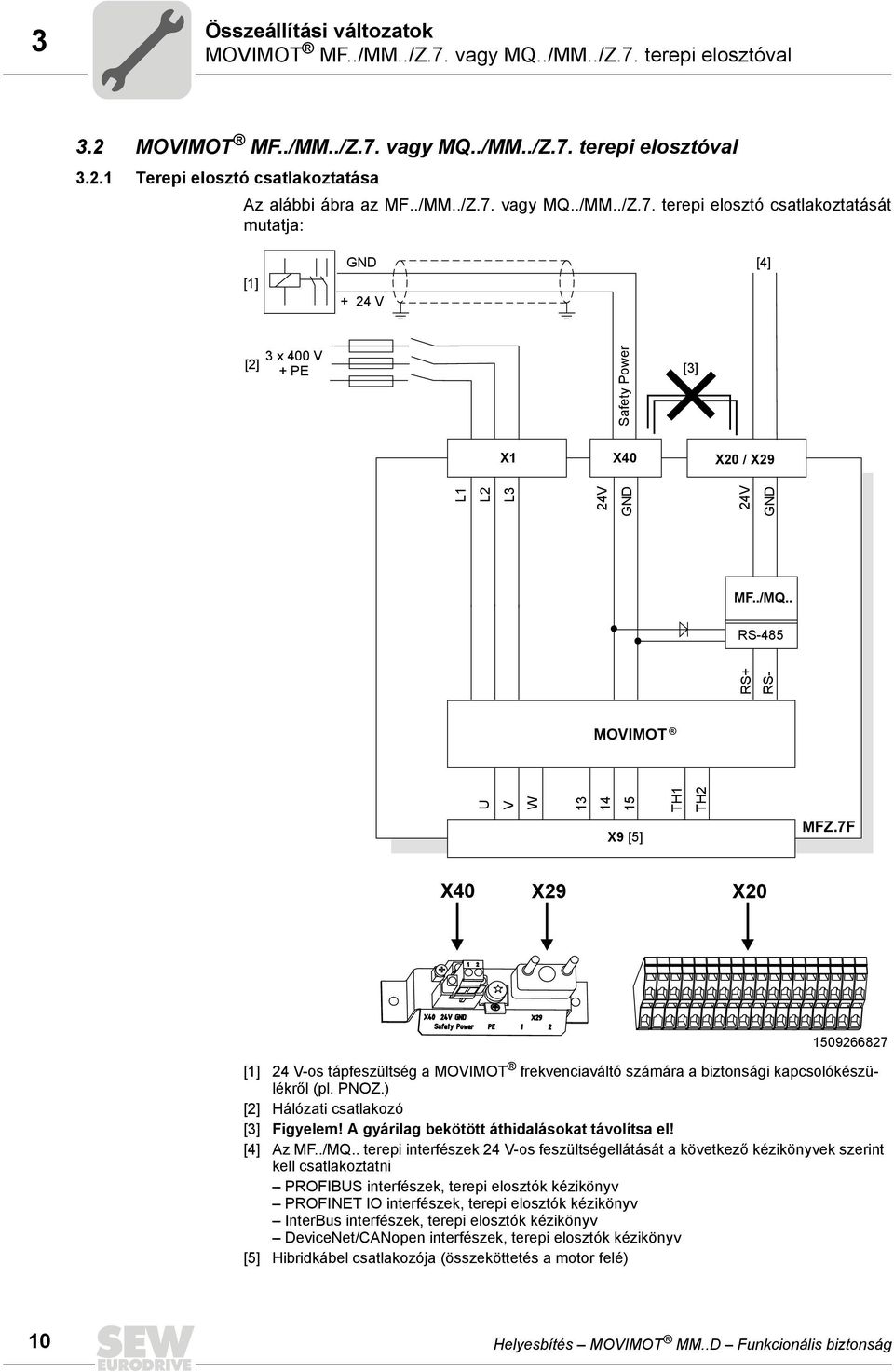

10 3 Összeállítási változatok MOVIMOT MF../MM../Z.7. vagy MQ../MM../Z.7. terepi elosztóval 3.2 MOVIMOT MF../MM../Z.7. vagy MQ../MM../Z.7. terepi elosztóval Terepi elosztó csatlakoztatása Az alábbi ábra az MF../MM../Z.7. vagy MQ../MM../Z.7. terepi elosztó csatlakoztatását mutatja: [1] + 24 V [4] [2] 3 x 400 V +PE Safety Power [3] X1 X40 X20 / X29 L1 L2 L3 24V 24V MF../MQ.. MF.. RS-485 RS+ RS- MOVIMOT U V W TH1 TH2 X9 [5] MFZ.7F X40 X29 X [1] 24 V-os tápfeszültség a MOVIMOT frekvenciaváltó számára a biztonsági kapcsolókészülékről (pl. PNOZ.) [2] Hálózati csatlakozó [3] Figyelem! A gyárilag bekötött áthidalásokat távolítsa el! [4] Az MF../MQ.. terepi interfészek 24 V-os feszültségellátását a következő kézikönyvek szerint kell csatlakoztatni PROFIBUS interfészek, terepi elosztók kézikönyv PROFINET IO interfészek, terepi elosztók kézikönyv InterBus interfészek, terepi elosztók kézikönyv DeviceNet/CANopen interfészek, terepi elosztók kézikönyv [5] Hibridkábel csatlakozója (összeköttetés a motor felé) 10 Helyesbítés MOVIMOT MM..D Funkcionális biztonság

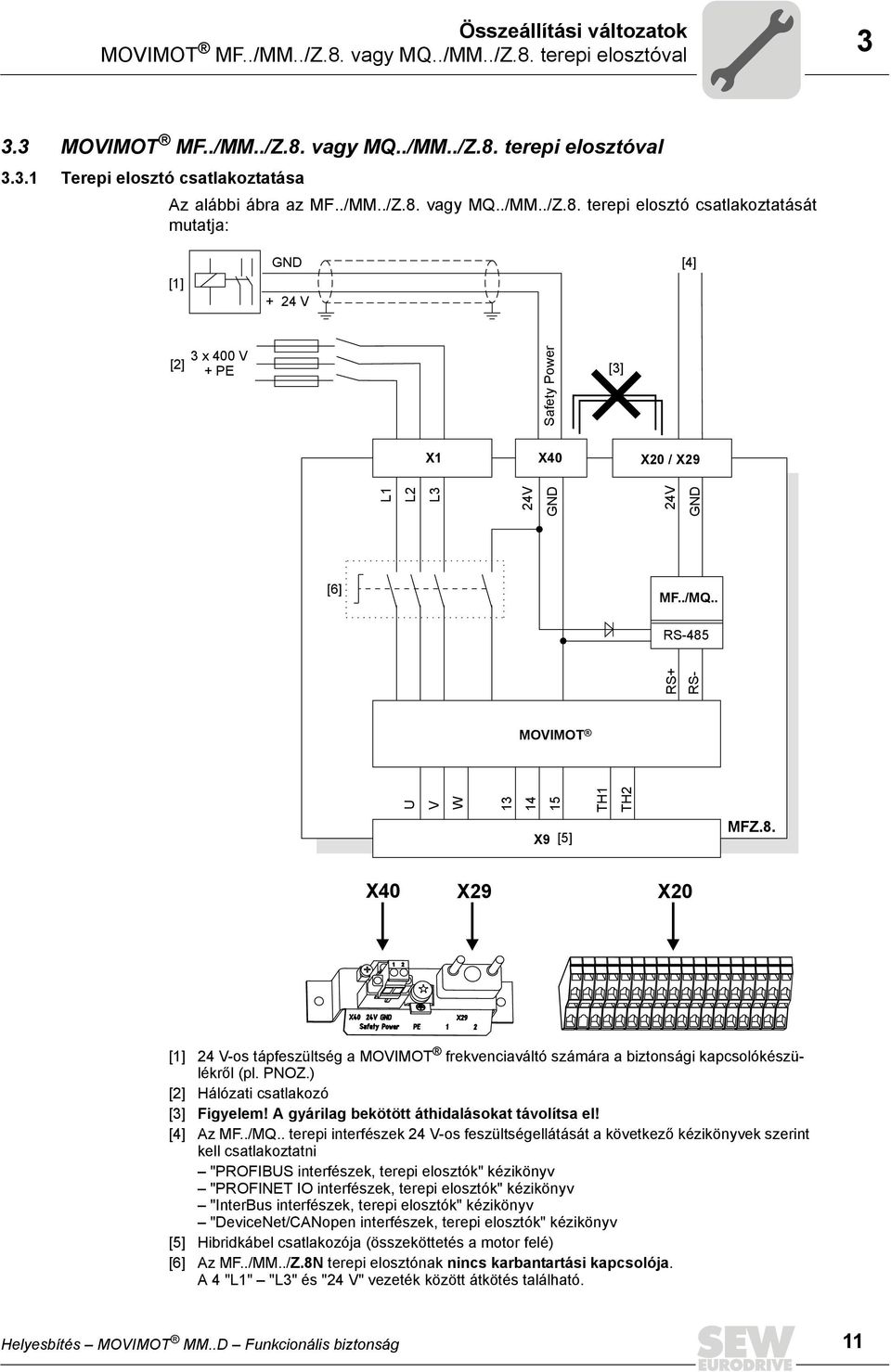

11 Összeállítási változatok MOVIMOT MF../MM../Z.8. vagy MQ../MM../Z.8. terepi elosztóval MOVIMOT MF../MM../Z.8. vagy MQ../MM../Z.8. terepi elosztóval Terepi elosztó csatlakoztatása Az alábbi ábra az MF../MM../Z.8. vagy MQ../MM../Z.8. terepi elosztó csatlakoztatását mutatja: [1] + 24 V [4] [2] 3 x 400 V +PE [3] X1 X40 X20 / X29 [6] MOVIMOT U V W TH1 TH2 L1 L2 L3 24V MF../MQ.. MF.. RS+ RS- 24V Safety Power RS-485 X9 [5] MFZ.8. X40 X29 X20 [1] 24 V-os tápfeszültség a MOVIMOT frekvenciaváltó számára a biztonsági kapcsolókészülékről (pl. PNOZ.) [2] Hálózati csatlakozó [3] Figyelem! A gyárilag bekötött áthidalásokat távolítsa el! [4] Az MF../MQ.. terepi interfészek 24 V-os feszültségellátását a következő kézikönyvek szerint kell csatlakoztatni "PROFIBUS interfészek, terepi elosztók" kézikönyv "PROFINET IO interfészek, terepi elosztók" kézikönyv "InterBus interfészek, terepi elosztók" kézikönyv "DeviceNet/CANopen interfészek, terepi elosztók" kézikönyv [5] Hibridkábel csatlakozója (összeköttetés a motor felé) [6] Az MF../MM../Z.8N terepi elosztónak nincs karbantartási kapcsolója. A 4 "L1" "L3" és "24 V" vezeték között átkötés található. Helyesbítés MOVIMOT MM..D Funkcionális biztonság 11
