1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások Robbanásvédett DR/DV/DT háromfázisú motorok, CT/CV aszinkron szervomotorok Kiadás: / HU LA Helyesbítés

2 1 Motorok és fékes motorok Kiegészítés a motorok és fékes motorok típussorozatához 1 Motorok és fékes motorok Ez a kiegészítés a "DR/DV/DT robbanásbiztos háromfázisú váltakozó áramú motorok, CT/CV aszinkron szervomotorok" üzemeltetési utasítás (cikkszám: , kiadás: ) helyesbítését tartalmazza. Kérjük, az itt megadott adatokat használja. Ez a dokumentum nem pótolja a részletes üzemeltetési utasítást! 1.1 Kiegészítés a motorok és fékes motorok típussorozatához Kapcsolási rajz hozzárendelése A 3D kategóriájú és a 3GD kategóriájú motor-típussorozat kiegészült a DTE és a DVE típussorozattal. Ebből a motoradatok alábbi kiegészítése adódik: Pólusszám Kapcsolás Hozzá tartozó kapcsolási rajz (megnevezés / szám) 4, 6, 8 Ö / Õ DT13 / _6 Ö / ÕÕ DT33 / _6 8/4 Dahlander kapcsolásban ÕÖ / ÕÕ DT53 / _1 DT, DV Õ/ Õ DT43 / _7 minden elválasztott tekercsű pólusátkapcsolható motor Ö/ Õ DT45 / _7 Ö/ Õ DT48 / _3 DR 4 Ö/ Õ DT 14 / Típussorozat Típussorozat Pólusszám Kapcsolás Hozzá tartozó kapcsolási rajz (megnevezés / szám) DTE, DVE 4 Ö / Õ DT13 / _6 A feltüntetett bekötési rajzok a motor rendelési számának (lásd "Típusjel és típustábla" c. fejezet) megadásával kérhetők az SEW-EURODRIVE-tól. 2 Helyesbítés Robbanásvédett DR/DV/DT háromfázisú motorok, CT/CV aszinkron szervomotorok

3 Motorok és fékes motorok Kiegészítés a motorok és fékes motorok típussorozatához Motor és hajtásszabályozó hozzárendelése: MOVIDRIVE és MOVITRAC A DTE/DVE motorok frekvenciaváltós üzemeltetésénél feltétlenül vegye figyelembe a "DR/DV/DT robbanásbiztos háromfázisú váltakozó áramú motorok, CT/CV aszinkron szervomotorok" (cikkszám: , kiadás ) üzemeltetési utasítás 6.3 "Frekvenciaváltós üzemeltetés a 3G, 3D és 3GD kategóriában" c. fejezetének meghagyásait. Motor MOVIDRIVE és MOVITRAC max. megengedett kimeneti teljesítménye Õ n Max [min -1 ] Ö n Max [min -1 ] DTE 90 K4 0,75 kw ,1 kw 3000 DTE 90 C4 0,75 kw ,1 kw 3000 DTE 90 S4 1,1 kw ,1 kw 3000 DTE 90 L4 1,5 kw ,2 kw 3000 DVE 100 M4 2,2 kw ,0 kw 3000 DVE 100 L4 3,0 kw ,5 kw 3000 DVE 112 M4 4,0 kw ,5 kw 2400 DVE 132 S4 5,5 kw kw 2000 DVE 132 M4 7,5 kw kw 2000 DVE 160 M4 11 kw kw 2000 DVE 160 L4 15 kw kw 2400 DVE 180 M4 22 kw kw 2400 DVE 180 L4 22 kw kw 2500 DVE 200 L4 37 kw kw 2500 DVE 225 S4 37 kw kw 2500 DVE 250 M4 55 kw kw 2500 DVE 280 S4 75 kw kw Termikus határ-jelleggörbék A maximális megengedett tartós forgatónyomatékok a 6.5 "Aszinkronmotorok: termikus határ-jelleggörbék" c. fejezetben találhatók az üzemeltetési utasítás 45. oldalán Üzembe helyezés Az üzembe helyezésre vonatkozó meghagyások és tudnivalók az üzemeltetési utasítás 54. oldalán, a 7 "Üzembe helyezés" c. fejezetben találhatók. Helyesbítés Robbanásvédett DR/DV/DT háromfázisú motorok, CT/CV aszinkron szervomotorok 3

4 1 Motorok és fékes motorok A motorcsatlakoztatás helyesbítése 1.2 A motorcsatlakoztatás helyesbítése Elektromos csatlakoztatás második rögzítőanya nélkül Az alábbi helyesbítések az üzemeltetési utasítás itt felsorolt fejezeteinek kiegészítésére szolgálnak: 3G kategóriájú motorok és fékes motorok csatlakoztatása (25. oldal) 3D kategóriájú motorok és fékes motorok csatlakoztatása (29. oldal) 3GD kategóriájú motorok és fékes motorok csatlakoztatása (33. oldal) 3D kategóriájú aszinkron szervomotorok csatlakoztatása (36. oldal) Motor csatlakoztatása Ha a külső csatlakozás keresztmetszete > 1,5 mm 2, akkor kábelsaruval kell a csatlakozóalátét alá szerelni. Ha a külső csatlakozás keresztmetszete  1,5 mm 2, akkor közvetlenül a csatlakozóalátét alá szerelhető. Keresztmetszet  1,5 mm 2 [1] [2] [3] [4] [5] [6] [1] 1.5 mm 2 > AWG 16 > 1.5 mm 2 [1] külső csatlakozás, amelynek keresztmetszete  1,5 mm 2 [2] csatlakozócsap [3] hatlapú anya [4] kapocs-áthidalás [5] csatlakozóalátét [6] motorcsatlakozó Stocko csatlakozókapoccsal 4 Helyesbítés Robbanásvédett DR/DV/DT háromfázisú motorok, CT/CV aszinkron szervomotorok

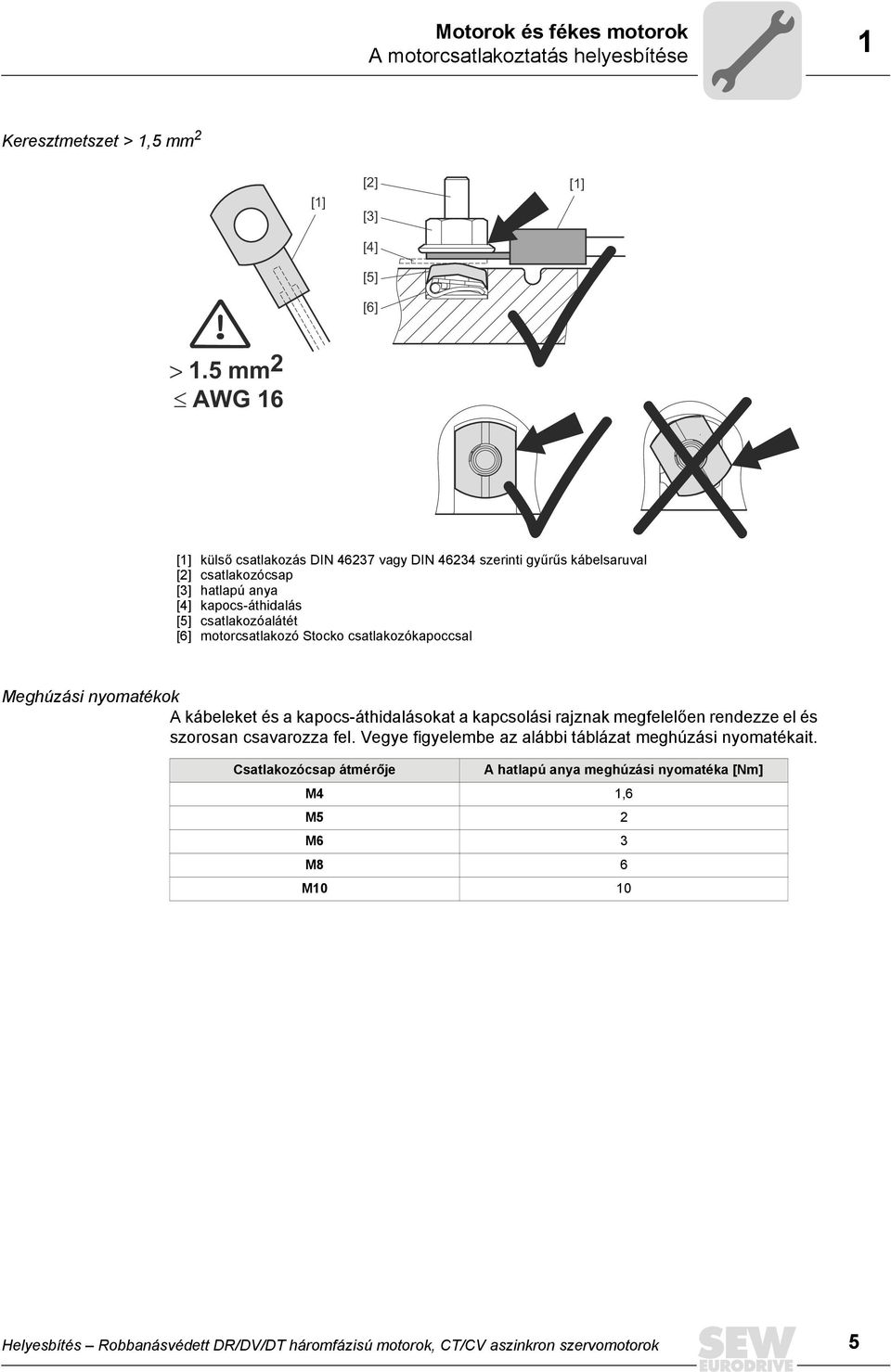

5 Motorok és fékes motorok A motorcsatlakoztatás helyesbítése 1 Keresztmetszet > 1,5 mm 2 [1] [2] [1] [3] [4] [5] [6] > 1.5 mm 2 AWG 16 [1] külső csatlakozás DIN vagy DIN szerinti gyűrűs kábelsaruval [2] csatlakozócsap [3] hatlapú anya [4] kapocs-áthidalás [5] csatlakozóalátét [6] motorcsatlakozó Stocko csatlakozókapoccsal Meghúzási nyomatékok A kábeleket és a kapocs-áthidalásokat a kapcsolási rajznak megfelelően rendezze el és szorosan csavarozza fel. Vegye figyelembe az alábbi táblázat meghúzási nyomatékait. Csatlakozócsap átmérője A hatlapú anya meghúzási nyomatéka [Nm] M4 1,6 M5 2 M6 3 M8 6 M10 10 Helyesbítés Robbanásvédett DR/DV/DT háromfázisú motorok, CT/CV aszinkron szervomotorok 5
