3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók A készülék felépítése A serlegesfelvonó-hajtómű felépítése A serlegesfelvonó-hajtómű típusjelzése Gépészeti szerelés A serlegesfelvonó-hajtómű felállítása A kenőanyag betöltése Elektromos szerelés Fordulatszám-figyelés Fordulatszámőr /W Induktív impulzusadó...11 I 0 6 Üzembe helyezés A serlegesfelvonó-hajtómű üzembe helyezése A W fordulatszámőr üzembe helyezése Üzemzavarok Mi a teendő, ha Ellenőrzés, karbantartás A serlegesfelvonó-hajtómű karbantartása Kenőanyag-töltési mennyiségek...18 Üzemeltetési utasítás Serlegesfelvonó-hajtóművek 3

4 1 Fontos tudnivalók 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmezetések Feltétlenül vegye figyelembe az alábbi biztonsági tudnivalókat és figyelmeztetéseket! Áramütés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Súlyos veszély Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzetek. Lehetséges következmények: könnyebb vagy kisebb sérülések Anyagi kárral járó helyzetek. Lehetséges következmények: a készülék és a környezet károsodása. Hasznos tanácsok és fontosabb információk a felhasználók számára Az alábbi üzemeltetési utasításban található tudnivalók és utasítások betartása a zavarmentes üzem, és az esetleges garanciális igények elismerésének előfeltétele: Az MC gyártmánysorozatú hajtóművek és a moduláris tartozékok üzemeltetési utasítása Az R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek üzemeltetési leírása A háromfázisú motorok és aszinkron szervomotorok üzemeltetési utasítása Mielőtt a hajtóművön folytatott munkát megkezdené, először olvassa el az üzemeltetési utasításokat! Az üzemeltetési utasítások fontos szervizelési információkat tartalmaznak; ezért a hajtómű közelében kell őket tartani. Használaton kívül helyezés, ártalmatlanítás Ez a termék vasból, alumíniumból, rézből és elektronikai alkatrészekből áll. Ezen alkatrészek ártalmatlanítását az érvényes előírásoknak megfelelően kell végezni. 4 Üzemeltetési utasítás Serlegesfelvonó-hajtóművek

5 Biztonsági tudnivalók 2 2 Biztonsági tudnivalók A következő biztonsági tudnivalók a serlegeselevátor-hajtóművek alkalmazására vonatkoznak. Kérjük, vegye figyelembe az 1. fejezetben felsorolt üzemeltetési utasításokban található további biztonsági utasításokat. Általános tudnivalók Üzem közben és utána is a hajtóművekben és a hajtóműmotorokban feszültség alatt álló és mozgatott alkatrészek, továbbá esetleg forró felületek találhatók. Bármelyik szállítási, tárolási, felállítási/felszerelési, bekötési, üzembe helyezési, karbantartási és javítási munkálatot csak szakképzett személyzet végezhet, aki figyelembe veszi a vonatkozó részletes üzemeltetési utasításokat és kapcsolási rajzokat a serlegesfelvonó-hajtóművön/hajtóműmotoron lévő felragasztott figyelmeztető és biztonsági táblákat a létesítményre vonatkozó rendelkezéseket és követelményeket az országos/regionális biztonsági és balesetvédelmi előírásokat Súlyos személyi sérülések és anyagi károk keletkezhetnek a szakszerűtlen alkalmazás hibás szerelés vagy kezelés a szükséges védőburkolatok vagy a ház meg nem engedett eltávolítása következtében Rendeltetésszerű használat A serlegesfelvonó-hajtóművet ipari létesítmények számára terveztük. Megfelelnek az érvényes szabványoknak és előírásoknak. A műszaki adatokat és a megengedett feltételek adatait az adattáblán és az 1. fejezetben megnevezett üzemeltetési utasításokban találja meg. Minden adatot feltétlenül be kell tartani! Szállítás/ raktározás A beérkezett szállítmányt azonnal vizsgálja meg az esetleges szállítási sérülések miatt. Ezeket azonnal közölje a szállítóvállalattal. Az üzembe helyezést szükség esetén fel kell függeszteni. Kérjük, vegye figyelembe az 1. fejezetben felsorolt üzemeltetési utasításokban található utasításokat is. Felállítás/ szerelés Kérjük, vegye figyelembe az 1. fejezetben felsorolt üzemeltetési utasításokban található utasításokat is. Üzembe helyezés/ Üzemeltetés Kérjük, vegye figyelembe az Üzembe helyezés c. fejezetben és az 1. fejezetben felsorolt üzemeltetési utasításokban található tudnivalókat is. Ellenőrzés/ karbantartás Kérjük, vegye figyelembe az Ellenőrzés és karbantartás c. fejezetben, és az 1. fejezetben felsorolt üzemeltetési utasításokban található tudnivalókat is. Üzemeltetési utasítás Serlegesfelvonó-hajtóművek 5

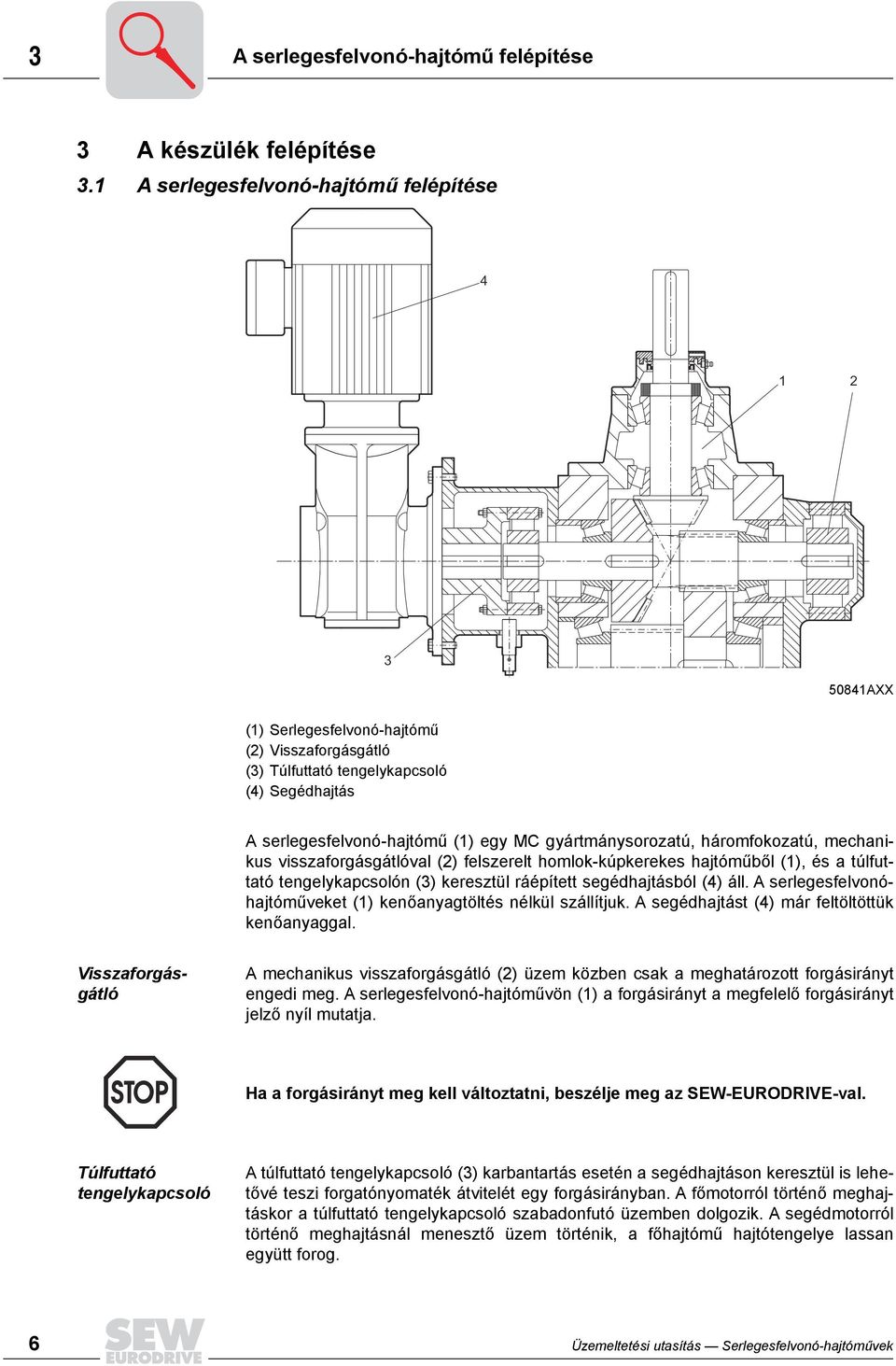

6 3 A serlegesfelvonó-hajtómű felépítése 3 A készülék felépítése 3.1 A serlegesfelvonó-hajtómű felépítése AXX (1) Serlegesfelvonó-hajtómű (2) Visszaforgásgátló (3) Túlfuttató tengelykapcsoló (4) Segédhajtás A serlegesfelvonó-hajtómű (1) egy MC gyártmánysorozatú, háromfokozatú, mechanikus visszaforgásgátlóval (2) felszerelt homlok-kúpkerekes hajtóműből (1), és a túlfuttató tengelykapcsolón (3) keresztül ráépített segédhajtásból (4) áll. A serlegesfelvonóhajtóműveket (1) kenőanyagtöltés nélkül szállítjuk. A segédhajtást (4) már feltöltöttük kenőanyaggal. Visszaforgásgátló A mechanikus visszaforgásgátló (2) üzem közben csak a meghatározott forgásirányt engedi meg. A serlegesfelvonó-hajtóművön (1) a forgásirányt a megfelelő forgásirányt jelző nyíl mutatja. Ha a forgásirányt meg kell változtatni, beszélje meg az SEW-EURODRIVE-val. Túlfuttató tengelykapcsoló A túlfuttató tengelykapcsoló (3) karbantartás esetén a segédhajtáson keresztül is lehetővé teszi forgatónyomaték átvitelét egy forgásirányban. A főmotorról történő meghajtáskor a túlfuttató tengelykapcsoló szabadonfutó üzemben dolgozik. A segédmotorról történő meghajtásnál menesztő üzem történik, a főhajtómű hajtótengelye lassan együtt forog. 6 Üzemeltetési utasítás Serlegesfelvonó-hajtóművek

7 A serlegesfelvonó-hajtómű típusjelzése 3 Segédhajtás A ráépített segédhajtást (4) részterheléses (kizárólag karbantartási célokra) vagy teljes terheléses kivitelben tudjuk szállítani. Ez egy tömör tengelyes, hajtott karimával ellátott hajtóműves motorból áll, és egy adapterperemben (3) elhelyezett túlfuttató tengelykapcsolón keresztül csatlakozik a főhajtóműre. A főhajtómű pontos kihajtó forgatónyomaték értékeit a segédhajtással történő meghajtás esetére kérjük, keresse ki a Serlegesfelvonó-hajtóművek című katalógusból. A teljes terhelés kivitelű segédhajtást biztonsági okokból egy fékmotorral kell felszerelni. Bekapcsolt főmotornál biztosítani kell, hogy a segédhajtómű álljon, és a fék beesett állapotban legyen. 3.2 A serlegesfelvonó-hajtómű típusjelzése MC 3 RL H F 05 Hajtóműméret Talpas rögzítés Hajtott tengely S = tömör tengely H = üreges tengely Homlok-kúpkerekes hajtómű, fekvő elrendezésű ház, vízszintes hajtott tengely A hajtóműfokozatok száma Hajtómű-gyártmánysorozat 05303ADE A hajtóművek, ill. a motorok felépítéséről további adatok találhatók az 1. fejezetben megnevezett üzemeltetési utasításokban. Üzemeltetési utasítás Serlegesfelvonó-hajtóművek 7

8 4 A serlegesfelvonó-hajtómű felállítása 4 Gépészeti szerelés 4.1 A serlegesfelvonó-hajtómű felállítása A serlegesfelvonó-hajtóművet vízszintes beszerelési helyzetre terveztük. Eltérő beszerelési helyzet esetén konzultálni kell az SEW-EURODRIVE-val! 4.2 A kenőanyag betöltése Az MC.. főhajtóművet az előírt minőségű és mennyiségű olajjal ( adattábla, Kenőanyag-töltési mennyiségek fejezet) kell feltölteni. A hajtómű gépészeti szereléséről további adatok találhatók az 1. fejezetben megnevezett üzemeltetési utasításokban. 8 Üzemeltetési utasítás Serlegesfelvonó-hajtóművek

9 Fordulatszám-figyelés 5 5 Elektromos szerelés 5.1 Fordulatszám-figyelés A serlegesfelvonó-hajtóművet biztonsági okokból feltétlenül fel kell szerelni fordulatszám-figyeléssel, mivel a segédhajtás a túlfuttató tengelykapcsoló működési zavara esetén a túl nagy fordulatszámok miatt tönkremehet! Ha az itt felsoroltaktól eltérő alkatrészeket kell a fordulatszám-figyeléshez felhasználni, kérem, beszélje meg az SEW-EURODRIVE-val AXX (1) Kapcsolóbütyök (2) Induktív impulzusadó (3) Fordulatszámőr A túlfuttató tengelykapcsoló fordulatszámának érzékelése egy kapcsolóbütyökkel (1) és egy induktív impulzusadóval (2) érintésmentesen történik. Az impulzusokat a fordulatszámőr (3) összehasonlítja egy előre meghatározott referencia-fordulatszámmal ( következő táblázat). A referencia-fordulatszám túllépésekor (pl. a túlfuttató tengelykapcsoló működési hibája miatt), a kimenő relé (tetszőlegesen nyitó vagy záró érintkező) lekapcsolja a serlegesfelvonó-hajtóművet. Ezzel megakadályozható a segédhajtás túl nagy fordulatszáma. Serlegesfelvonó-hajtómű gyártási sorozata MC.. M.. Referencia-fordulatszám 50 Hz-nél [1/perc] Referencia-fordulatszám 60 Hz-nél [1/perc] Üzemeltetési utasítás Serlegesfelvonó-hajtóművek 9

10 5 Fordulatszámőr /W 5.2 Fordulatszámőr /W Elektromos bekötés 1 9 (5) - (4) + - (3) (1) L1 (2) LN 05586AXX (1) Relékimenet (2) Tápfeszültség 110 V AC, 230 V AC (47 63 Hz) (3) Tápfeszültség 24 V DC (4) Jel (5) Jeladó Méretrajz 02539BXX (1) Kalapsínre pattintható Műszaki adatok Üzemi feszültség: 220 V AC vagy 24 V DC (cikkszám: ) Üzemi feszültség: 110 V AC (cikkszám ) A kimenőrelé legnagyobb kapcsolási teljesítménye: 1250 VA (max. 8 A AC ) Referencia-fordulatszám, az indítási áthidalást és kapcsolási hiszterézist be lehet állítani a fordulatszámőrön ( A fordulatszámőr üzembe helyezése fejezet) Védettség: IP 40 (csatlakozókapcsok IP 20) 10 Üzemeltetési utasítás Serlegesfelvonó-hajtóművek

11 Induktív impulzusadó Induktív impulzusadó Elektromos bekötés L L AXX C U L Az UL regisztrált induktív impulzusadót a következő módon kösse be a fordulatszámőrbe: háromerű vezetékkel, amely legfeljebb 500 m hosszú 1,5 mm 2 keresztmetszetű vezetékkel. A jelvezetékeket külön kell fektetni (nem vezethetők többeres kábelekben), és adott esetben le kell árnyékolni. A fordulatszám-figyelés szállítási terjedelme nem tartalmazza az impulzusadó és a fordulatszámőr közötti vezetéket, valamint az impulzusadó M12-es csatlakozóhüvelyét. Méretrajz M12x1 50 M18x1 LED AXX Üzemeltetési utasítás Serlegesfelvonó-hajtóművek 11

12 5 Induktív impulzusadó Műszaki adatok Villamos kivitel DC PNP Kimeneti funkció záróérintkező Üzemi feszültség [V DC ] Áramterhelhetőség [ma] 250 Zárlatvédelem, ütemezett Polaritáscsere ellen védett / túlterhelésálló Feszültségesés [V] < 2,5 Áramfelvétel [ma] < 15 (24 V) Kapcsolási távolság [mm] 5 ± 10% Munkatávolság [mm] 0 4,05 A kapcsolási pont szórása [%/Sr] Hiszterézis [%/Sr] 1 15 Kapcsoló frekvencia [Hz] 500 Kapcsolási állapot működéskijelzése LED sárga Környezeti hőmérséklet [ C] Védettségi mód, fokozat IP 67 Elektromágneses összeférhetőség EN ; EN B osztály Csatlakozó M12 dugós csatlakozó Az elektromos szerelésről további adatok az 1. fejezetben megnevezett üzemeltetési utasításokban találhatók. 12 Üzemeltetési utasítás Serlegesfelvonó-hajtóművek

13 I A serlegesfelvonó-hajtómű üzembe helyezése Üzembe helyezés 6.1 A serlegesfelvonó-hajtómű üzembe helyezése Üzembe helyezéskor feltétlenül vegye figyelembe a 2. fejezetben, és az 1. fejezetben felsorolt üzemeltetési utasításokban található biztonsági utasításokat! Üzembe helyezés előtt győződjön meg arról, hogy a serlegesfelvonó-hajtómű adattábláján előírt minőségű és mennyiségű olajat ( Kenőanyag-töltési mennyiségek fejezet) betöltötték. A megadott olajmennyiségek irányértékek. a helyes olajszintet a szintmérő pálcával, ill. az olajnézőüvegen ellenőrizték ( Ellenőrzés és karbantartás fejezet). Az olajszint semmi esetre sem lehet a szintmérő pálca alsó jelzése alatt, adott esetben az adattáblán látható olajminőségből a pálca felső jelzéséig utána kell tölteni. a visszaforgásgátló és a túlfuttató tengelykapcsoló a szabadonfutási forgásirányban nagyobb erőfeszítés nélkül elforgatható. Ügyeljen a serlegesfelvonóhajtóművön látható forgásirány-nyilakra. A visszaforgásgátló számára az üzem akkor szabadonfutó, ha a serlegesfelvonó-hajtómű hajtótengelyét üzemi forgásirányban forgatják. A másik irányba történő forgást a reteszhatás megakadályozza. a túlfuttató tengelyek számára az üzem akkor szabadonfutó, ha a segédhajtás motortengelyét az üzemi forgásiránnyal szemben forgatják. A túlfuttató tengelyek üzemi forgásirányban történő forgatásakor a túlfuttató tengelyek reteszhatása (menesztő üzem) érvényesül, a serlegesfelvonó-hajtómű hajtott tengelye üzemi forgásirányban forog. a fő- és segédhajtómű-motorok bekötése előtt a háromfázisú hálózat forgómezőjét meghatározták forgásirány-kijelzővel, és mindkét motort a forgásiránynak megfelelően kötötték be. a főmotor nem foroghat a főhajtómű reteszelt forgásirányában. Feltétlenül vegye figyelembe a serlegesfelvonó-hajtóműre felragasztott utasítást. a fő- és segédhajtómű-motorokat egymással elektromosan úgy reteszelték, hogy egyszerre a két motor közül csak az egyik lehessen bekapcsolva. fékes segédhajtásnál a fék úgy legyen bekötve, hogy a segédhajtómű túl nagy fordulatszámát a szállítórendszer nem szabályszerű töltésekor megakadályozza. a fordulatszám-figyelés lekapcsoló funkcióját ellenőrizték. Az üzembe helyezés során győződjön meg arról, hogy a segédhajtást nem terhelik túl. A segédhajtást csak a Serlegesfelvonóhajtómű katalógusban megadott hajtónyomatékokkal szabad üzemeltetni. a segédhajtással történő hajtáskor (pl. karbantartásnál) a főhajtómű hajtótengelye forgómozgását nem akadályozza semmi. A főhajtómű hajtásoldalán elhelyezett féket segédhajtóműves hajtás esetén lazítani kell. Az üzembe helyezés után győződjön meg arról, hogy kikapcsolt fő- és segédmotornál a segédhajtómű féke lazítva marad (a túlfuttató tengelykapcsoló védelme az előírt forgásiránnyal szembeni túlterhelés ellen.) Üzemeltetési utasítás Serlegesfelvonó-hajtóművek 13

14 I 6 A W fordulatszámőr üzembe helyezése A W fordulatszámőr üzembe helyezése 1. A fordulatszámőrt a következő táblázat szerint kell beállítani 2. A működés ellenőrzése a segédhajtással történő hajtásnál: a fordulatszámőr kapcsolási pont potenciométerével (1) állítsa be a kapcsolási fordulatszámot: érték < referencia-fordulatszám ( Fordulatszám-figyelés fejezet) helyes: a fordulatszámőr reléje meghúz. 3. A működés ellenőrzése után: a fordulatszámőr kapcsolási pont potenciométerével (1) állítsa be a kapcsolási fordulatszámot kb. 5 10%-kal a referencia-fordulatszám fölé ( Fordulatszámfigyelés fejezet). 4. Jelzések: az 1. LED világít, ha a relé meghúzott a 2. LED jelzi a bemenő impulzusokat a 3. LED jelzi a helyes üzemi feszültséget Beállítások Leírás Beállítási teendők / értékek Kapcsolási fordulatszám (1) IV kapcsolási funkció (2) Indítási késleltetés (3) Hiszterézis (4) Lehetővé teszi a kívánt érték pontos beállítását Tanács: A hajtás beállása esetére a legkisebb csúszási időket éri el, ha a kapcsolási fordulatszámot valamivel a referencia-fordulatszám fölé állítja be. Meghatározza a felügyelő funkció tulajdonságát IV = fordulatszám-túllépés (az 1. LED világít, ha a relé meghúzott) A motor felfutása közben leadott hibajelzéseket egy beállítható késleltetési idővel meg lehet akadályozni. A relé be- és kikapcsolási pontja közötti különbség. A fordulatszám-túllépés felügyelete: potenciométer beállítása 5% Durva beállítás a fokozatkapcsolóval (1, 10, 100) Finombeállítás a potenciométerrel (skála: 5 50) Példa: Fokozatkapcsoló 10, potenciométer állása: 6 : Kapcsolási fordulatszám = 10 6 = 60 impulzus/perc A sz. kapcsolási rajz szerint beállítani a IV funkcióra A legkisebb értékre (= 0,5 s) beállítani A legkisebb értékre (= 0,5%) beállítani LED1 24V= LED2 LED ADE 14 Üzemeltetési utasítás Serlegesfelvonó-hajtóművek

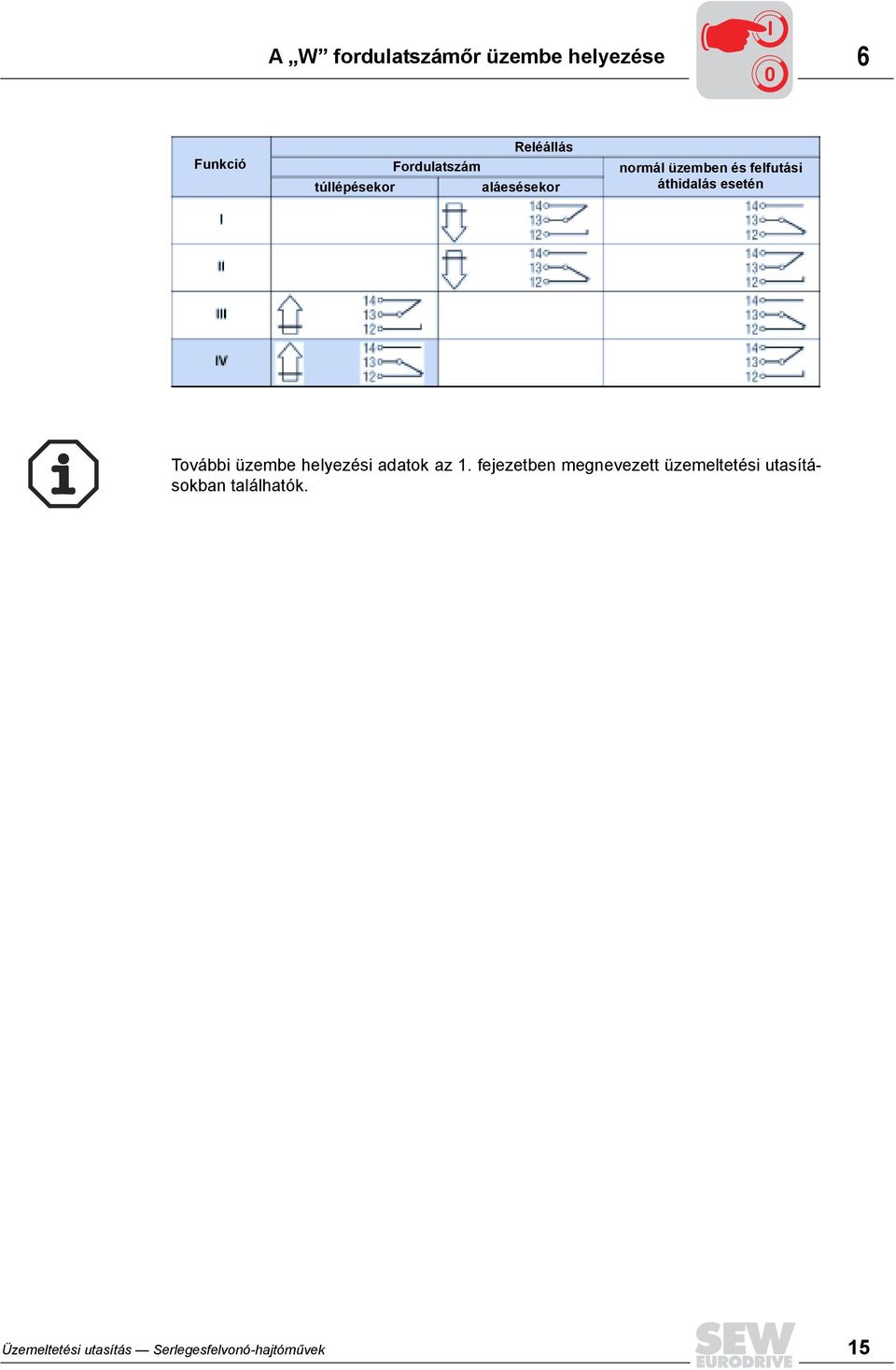

15 I A W fordulatszámőr üzembe helyezése 6 0 Funkció Reléállás Fordulatszám túllépésekor aláesésekor normál üzemben és felfutási áthidalás esetén További üzembe helyezési adatok az 1. fejezetben megnevezett üzemeltetési utasításokban találhatók. Üzemeltetési utasítás Serlegesfelvonó-hajtóművek 15

16 7 Mi a teendő, ha 7 Üzemzavarok 7.1 Mi a teendő, ha Probléma Lehetséges okok Megoldás A visszaforgásgátló hőmérséklete megemelkedett. Kimarad a reteszelési funkció. A főhajtás motorja nem indul el A segédhajtás motorja nem indul el. A segédhajtás motorja megindul, a főhajtómű hajtott tengelye azonban nem forog. A főhajtás motorja megindul, jóllehet a segédhajtás a fordulatszám-figyeléssel üzemel. A visszaforgásgátló károsodott.! Ellenőrizze, szükség esetén cserélje ki a visszaforgásgátlót.! Vegye fel a kapcsolatot a vevőszolgálattal. Helytelen az olajszint. A főhajtás motorja meghibásodott. A motor hibásan van bekötve, a motor forgásiránya fordított A visszaforgásgátló szorítótestekkel ellátott támasztógyűrűjét hibásan építették be, ill. károsodott. Ellenőrizze az olajszintet. A motort javításra szakműhelybe kell szállítani. Két fázist fel kell cserélni.! Vegye fel a kapcsolatot a vevőszolgálattal.! A visszaforgásgátló támasztógyűrűjét 180 -kal elforgatva kell beépíteni, ill. ki kell cserélni. A túlfuttató tengelykapcsoló beállt.! Vegye fel a kapcsolatot a vevőszolgálattal.! Új túlfuttató tengelykapcsolót kell beépíteni. A túlfuttató tengelykapcsoló szorítótestekkel ellátott kalickáját hibásan építették be, ill. károsodott. Túlterhelés a hajtott oldalon. A segédhajtás motorja meghibásodott. A fék nem lazít. A motor forgásiránya téves. A túlfuttató tengelykapcsoló szorítótestekkel ellátott támasztógyűrűjét hibásan építették be. A fő- és segédmotor közötti elektromos reteszelés hibás. Hibás a fordulatszám-figyelés Vegye fel a kapcsolatot a vevőszolgálattal. A túlfuttató tengelykapcsoló kalickáját 180 -kal elforgatva kell beépíteni, ill. ki kell cserélni. A terhelést csökkenteni. A motort javításra szakműhelybe kell szállítani. A fék elektromos bekötését megvizsgálni, szükség esetén a féket kicserélni. A motort helyesen kell bekötni.! A túlfuttató tengelykapcsoló támasztógyűrűjét 180 -kal elforgatva kell beépíteni, ill. ki kell cserélni.! Vegye fel a kapcsolatot a vevőszolgálattal. Ellenőrizze a bekötéseket, szükség esetén cserélje ki a hibás készülékeket. Ha szüksége lenne vevőszolgálatunk segítségére,! adja meg az adattábla adatait,! adja meg a zavar fajtáját és mértékét,! adja meg, hogy mikor, és milyen kísérő körülmények között lépett fel a zavar,! adja meg a vélt okot. 16 Üzemeltetési utasítás Serlegesfelvonó-hajtóművek

17 A serlegesfelvonó-hajtómű karbantartása 8 8 Ellenőrzés, karbantartás 8.1 A serlegesfelvonó-hajtómű karbantartása Az olajszint ellenőrzése 1. Kapcsolja ki a motor feszültségét, biztosítsa véletlen bekapcsolás ellen! Várja meg, amíg a hajtómű lehűlt égési sérülés veszélye! 2. Ellenőrizze a helyes olajszintet: húzza ki az olajszintmérő pálcát, vizsgálja meg a töltési szintet (helyes = az olajszintmérő pálca felső jelzése, ha forró az olaj, egy kicsivel fölötte) 3. Az olajszint semmi esetre sem lehet a szintmérő pálca alsó jelzése alatt, adott esetben az adattáblán látható olajminőségből a pálca felső jelzéséig utána kell tölteni. Olajcsere Erre vonatkozó adatok az 1. fejezetben megnevezett üzemeltetési utasításokban találhatók. A visszaforgásgátló és az adapterperembe szerelt túlfuttató tengelykapcsoló olajozásáról a főhajtómű olajmennyisége gondoskodik. Az olajcsere és a karbantartás a főhajtóművel egyidejűleg történik. A serlegesfelvonó-hajtómű olajjal történő gyorsabb feltöltéséhez lehetséges az adapterperembe a Kenőanyag-töltési mennyiségek fejezetben, az Adapterperem szakaszban megadott kenőanyag-mennyiségeket betölteni. Ekkor a főhajtómű már csak az adattáblán látható olajmennyiséget kapja, levonva az adapterperembe betöltött kenőanyag-mennyiségét ( Kenőanyag-töltési mennyiségek fejezet). További adatok az ellenőrzésről és a karbantartásról az 1. fejezetben megnevezett üzemeltetési utasításokban találhatók. Üzemeltetési utasítás Serlegesfelvonó-hajtóművek 17

18 9 Kenőanyag-töltési mennyiségek 9 Kenőanyag-töltési mennyiségek A megadott töltési mennyiségek irányértékek. A pontos értékek az áttételtől függően változnak. Főhajtómű Hajtóműtípus Töltési mennyiség literben 1) MC3RL MC3RL MC3RL MC3RL MC3RL MC3RL MC3RL MC3RL ) a megadott kenőanyag-mennyiségek már tartalmazzák az adapterperem kenőanyagmennyiségét Adapterperem Hajtóműtípus MC3RL..02 MC3RL..03 MC3RL..04 MC3RL..05 MC3RL..06 MC3RL..07 MC3RL..08 MC3RL..09 Töltési mennyiség literben 2,0 3,0 6,0 További adatok a kenőanyagokról és a töltési mennyiségekről az 1. fejezetben megnevezett üzemeltetési utasításokban találhatók. 18 Üzemeltetési utasítás Serlegesfelvonó-hajtóművek
