1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások Mobil energiaellátás MOVITRANS szerelési anyagok TCS, TLS, TVS GC Kiadás: / HU Üzemeltetési utasítás

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók Telepítés Típusjel, típustábla és szállítási terjedelem TCS10A kompenzációs doboz TVS10A elosztó csatlakozó TLS10E tápvezeték és vonalvezeték Szükséges szerszámok TLS10E vonalvezeték konfekcionálása TLS vonalvezeték és TCS10A / TVS10A csatlakoztatása A TLS10E tápvezeték konfekcionálása A TLS10E tápvezeték csatlakoztatása a TVS10A-ra kva f i n P Hz 4 Műszaki adatok Középfrekvenciás kábelek, kábelsaruk és tömszelencék A középfrekvenciás kábelek elektromos tulajdonságai és engedélyei TCS10A / TVS10A méretlapja Szószedet Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS 3

4 1 Fontos tudnivalók 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések Feltétlenül vegye figyelembe az alábbi biztonsági tudnivalókat és figyelmeztetéseket! Sérülésveszély. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a hajtás és a környezet károsodása. Felhasználási tanácsok és hasznos információk. Az üzemeltetési utasítás betartása a zavarmentes üzemeltetés és az esetleges szavatossági igények érvényesítésének feltétele. Ezért a készülék használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizinformációkat tartalmaz, ezért tartsa a készülék közelében. Rendeltetésszerű használat A MOVITRANS TLS10E vonalvezetékek ipari berendezések érintésmentes energiaátviteli szakaszának üzemeltetésére szolgálnak. A MOVITRANS TLS10E a TAS10A csatlakozómodul kimeneti oldalára csatlakoztatható. A MOVITRANS TLS10E vonalvezeték az átviteli szakasz mentén fektetendő. A műszaki adatokra és a megengedett felhasználási helyre vonatkozó minden adatot feltétlenül be kell tartani. A MOVITRANS TCS10A kompenzációs dobozokat hosszabb átviteli szakaszok esetén sorba kapcsolják a MOVITRANS TLS10E vonalvezetékkel. A TVS10A elosztó csatlakozók használatosak a terepi vonalvezetékek csatlakozási pontjaiként. A műszaki adatokra és a megengedett felhasználási helyre vonatkozó minden adatot feltétlenül be kell tartani. Tilos az üzembe helyezés (az üzemszerű használat megkezdése) addig, amíg megállapítást nem nyer, hogy a gép teljesíti-e az elektromágneses kompatibilitásról szóló 89/336/EGK irányelv követelményeit, és hogy a végtermék megfelel-e a gépekre vonatkozó 89/392/EGK irányelvnek (figyelembe kell venni az EN szabvány előírásait is). 4 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS

5 Fontos tudnivalók 1 Ha munkahely területén kerül sor indukciós elvű érintésmentes energiaátviteli berendezés telepítésére, üzembe helyezésére és üzemeltetésére, akkor figyelembe kell venni a szakmai szervezetek előírásait és a B11. sz., "Elektromágneses mezők" c. német szakmai szövetségi szabályt. Alkalmazási környezet Ha a készüléket nem kifejezetten arra tervezték, akkor a következő alkalmazások tiltottak: a robbanásveszélyes helyen történő alkalmazás a káros olajoknak, savaknak, gázoknak, gőzöknek, pornak, sugárzásnak stb. kitett környezetben történő használat. Használaton kívül helyezés, megsemmisítés Kérjük, tartsa be az érvényes rendelkezéseket. A megsemmisítést az érvényes előírásoknak megfelelően, anyagonként külön végezze, pl. az alábbiak szerint: elektronikai hulladékok (nyomtatott áramkörök) alumínium lemezek réz műanyagok (kábelköpeny) stb. Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS 5

6 2 Biztonsági tudnivalók 2 Biztonsági tudnivalók Telepítés és üzembe helyezés Sérült terméket soha ne telepítsen és ne helyezzen üzembe. Kérjük, haladéktalanul jelezze a sérüléseket a szállító vállalatnak. Telepítési, üzembe helyezési és szervizmunkákat csak megfelelő balesetvédelmi képzettséggel rendelkező villamossági szakember végezhet a készüléken, a hatályos előírások (pl. EN 60204, VBG 4, DIN-VDE 0100/0113/0160) betartása mellett. A többi elem telepítése és üzembe helyezése során vegye figyelembe a megfelelő útmutatókat! Az óvintézkedéseknek és a védőberendezéseknek meg kell felelniük a hatályos előírásoknak (pl. EN vagy EN 50178). Szükséges óvintézkedés: a készülék földelése Megfelelő intézkedésekkel (pl. a TPS10A állítható tápegységen a DIØØ "/CONTROLLER INHIBIT" (végfoktiltás) bináris bemenet és a DGND összekötésével) biztosítsa, hogy a berendezés a tápfeszültség bekapcsolásakor ne induljon el váratlanul. Üzemeltetés és szerviz A védőburkolat eltávolítása előtt a TPS10A és a TAS10A készüléket válassza le a hálózatról. A készülékben a tápfeszültség lekapcsolása után akár 10 percig is veszélyes feszültség lehet. Eltávolított védőburkolat esetén a készülék védettségi fokozata IP00, minden egység veszélyes feszültség alatt áll. Üzemeltetés közben a készüléknek zárva kell lennie. Bekapcsolt állapotban a kimeneti kapcsokon és az azokra csatlakoztatott kábeleken és kapcsokon veszélyes feszültség lehet. Ez a veszély akkor is fennáll, ha a TPS10A állítható tápegység le van tiltva. A V1 üzemi LED és a TPS10A állítható tápegység más kijelzőelemeinek kialvása nem annak jelzése, hogy a TPS10A és a TAS10A készülék le van választva a hálózatról és feszültségmentes. A készüléken belüli biztonsági funkciók a berendezés leállásához vezethetnek. A zavar okának elhárítása vagy a visszaállítás következtében a berendezés önműködően ismét elindulhat. Ha ez biztonsági okokból nem megengedett, akkor a zavar okának elhárítása előtt válassza le a TPS10A és a TAS10A készüléket a hálózatról. 6 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS

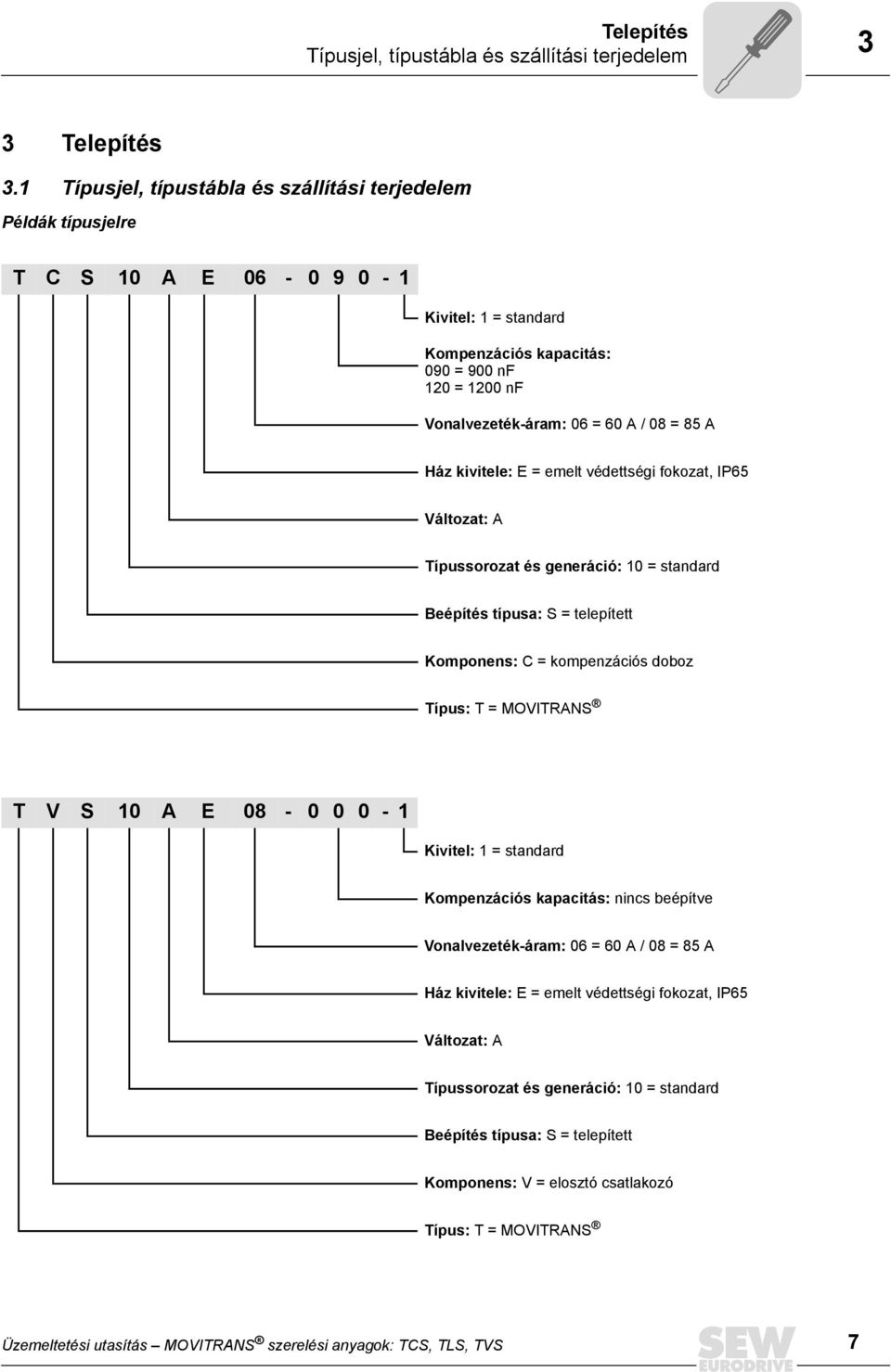

7 Telepítés Típusjel, típustábla és szállítási terjedelem 3 3 Telepítés 3.1 Típusjel, típustábla és szállítási terjedelem Példák típusjelre T C S 10 A E Kivitel: 1 = standard Kompenzációs kapacitás: 090 = 900 nf 120 = 1200 nf Vonalvezeték-áram: 06 = 60 A / 08 = 85 A Ház kivitele: E = emelt védettségi fokozat, IP65 Változat: A Típussorozat és generáció: 10 = standard Beépítés típusa: S = telepített Komponens: C = kompenzációs doboz Típus: T = MOVITRANS T V S 10 A E Kivitel: 1 = standard Kompenzációs kapacitás: nincs beépítve Vonalvezeték-áram: 06 = 60 A / 08 = 85 A Ház kivitele: E = emelt védettségi fokozat, IP65 Változat: A Típussorozat és generáció: 10 = standard Beépítés típusa: S = telepített Komponens: V = elosztó csatlakozó Típus: T = MOVITRANS Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS 7

8 3 Telepítés Típusjel, típustábla és szállítási terjedelem T L S 10 E Kivitel: 1 = standard Külön erek száma: 01 = egyeres 06 = hateres Vezeték-keresztmetszet: 006 = 6 mm = 16 mm = 25 mm = 41 mm 2 Vonalvezeték kivitele: E = kör keresztmetszetű Típussorozat és generáció: 10 = standard Beépítés típusa: S = telepített Komponens: L = nagyfrekvenciás vonalvezeték Típus: T = MOVITRANS Példák típustáblára 1. ábra: TCS10A-E kompenzációs doboz típustáblája 56769AXX 2. ábra: TVS10A-E elosztó csatlakozó típustáblája 56771AXX 8 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS

9 Telepítés Típusjel, típustábla és szállítási terjedelem 3 A TCS10A kompenzációs doboz szállítási terjedelme TCS10A kompenzációs doboz 8 darab felszerelt M25-ös vakdugóval 2 darab kombinált M8-as lencsefejű csavar, rugós alátéttel és alátéttel 1 darab kombinált M5-ös lencsefejű potenciálkiegyenlítő csavar rugós alátéttel és alátéttel A TVS10A elosztó csatlakozó szállítási terjedelme TVS10A elosztó csatlakozó 4 darab felszerelt M25-ös vakdugóval és 2 darab felszerelt M32-es vakdugóval 1 darab kombinált M5-ös lencsefejű potenciálkiegyenlítő csavar rugós alátéttel és alátéttel 8 darab M6-os hatlapú anya 8 átkötés A TLS10E tápvezeték és vonalvezeték szállítási terjedelme A TLS10E tápvezeték és vonalvezeték nem konfekcionált középfrekvenciás kábelként kerül kiszállításra. Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS 9

10 3 Telepítés TCS10A kompenzációs doboz 3.2 TCS10A kompenzációs doboz Leírás A TCS10A kompenzációs dobozt a szakasz induktivitásának kompenzálására használják. [3] [2] [1] [2] [3] 3. ábra: TCS10A kompenzációs doboz 56902AXX [1] TCS10A kompenzációs doboz [2] Bal / jobb peremes lap egyenként 4 darab M25-ös vakdugóval a vonalvezeték csatlakoztatására [3] PE csatlakozás 10 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS

11 Telepítés TVS10A elosztó csatlakozó TVS10A elosztó csatlakozó Leírás A TVS10A elosztó csatlakozó a következőkre szolgál: a TLS10E tápvezeték csatlakoztatása (betápláló szekrény Æ energiaátviteli szakasz) a vonalvezeték csatlakoztatása az energiaátviteli szakaszhoz. [4] [3] [1] [2] [4] 4. ábra: TVS10A elosztó csatlakozó 56903AXX [1] TVS10A elosztó csatlakozó [2] Jobb peremes lap 4 darab M25-ös vakdugóval a vonalvezeték csatlakoztatására [3] Bal peremes lap 2 darab M32-es vakdugóval a tápvezeték csatlakoztatására (betápláló szekrény Æ energiaátviteli szakasz) [4] PE csatlakozás Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS 11

12 3 Telepítés TLS10E tápvezeték és vonalvezeték 3.4 TLS10E tápvezeték és vonalvezeték [1] [2] [3] [4] 5. ábra: TLS10E tápvezeték és vonalvezeték 56894AXX Leírás [1] TLS10E : Középfrekvenciás kábel (vonalvezeték) lapos átvivőfejhez Vezeték-keresztmetszet: 16 mm 2 Fektetés áramhurokként a padlóra vagy a padlóba [2] TLS10E : Középfrekvenciás kábel (vonalvezeték) lapos átvivőfejhez Vezeték-keresztmetszet: 25 mm 2 Fektetés áramhurokként a padlóra vagy a padlóba [3] TLS10E : Középfrekvenciás kábel (vonalvezeték) lapos átvivőfejhez Vezeték-keresztmetszet: 41 mm 2 Fektetés áramhurokként a padlóra vagy a padlóba [4] TLS10E : Finomszálú huzalsodrat tápvezetékként a betápláló szekrény és az energiaátviteli szakasz között Vezeték-keresztmetszet: 6 6 mm 2 Fix fektetés, pl. kábelcsatornába vagy vonszolóláncos vezetékként 12 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS

13 Telepítés Szükséges szerszámok Szükséges szerszámok Vonalvezetékek konfekcionálására alkalmas szerszámok: [1] [2] [3] [4] [5] [6] 56977AXX [1] oldalcsípő fogó [4] forrasztótégely forrasztóónnal [2] kés [5] forrasztókalapács forrasztóónnal [3] zsugorcső [6] csavaros szorító Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS 13

14 3 Telepítés TLS10E vonalvezeték konfekcionálása 3.6 TLS10E vonalvezeték konfekcionálása Vonalvezeték A MOVITRANS rendszer vonalvezetékei középfrekvenciás kábelként vannak kivitelezve. A középfrekvenciás kábel magja sok vékony, egymástól lakk segítségével elszigetelt huzalból áll, és érintés ellen kettős szigeteléssel védett. Konfekcionálás Vonalvezetékek konfekcionálására leginkább forrasztótégely vagy forrasztókalapács alkalmas. A kábelsaru rásajtolása nem megengedett! Kábelsaruk forrasztása A kábelsarukat jól forrassza rá a kábel végére! Csak így érhető el, hogy az átviteli ellenállás elegendően csekély legyen! Csatlakozóidomok készítése A csatlakozóidomok készítése több lépésben történik. A következőképpen járjon el: 1. Húzza a zsugorcsövet a kábel végére. 2. Jelölje meg a csupaszolandó hosszat. 3. Ezt követően végezze el a kábelvég lecsupaszolását AXX 56154AXX 14 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS

15 Telepítés TLS10E vonalvezeték konfekcionálása 3 4. A lecsupaszolt kábelvéget forrasztótégely vagy forrasztókalapács segítségével forrassza meg (Æ következő ábra). Forrasztókalapáccsal (Æ A ábra): Félig töltse meg a kábelsarut cinnel, majd vezesse bele a lecsupaszolt kábelvéget a kábelsaruba. Addig melegítse a kábelsarut, amíg az egyes huzalok szigetelése (lakkréteg) fel nem olvad, és barna salakként ki nem folyik a kábelsaruból. Forrasztótégellyel (Æ B ábra): A lecsupaszolt kábelvéget addig tartsa a forrasztótégelybe, amíg az egyes huzalok szigetelése (lakkréteg) fel nem olvad, és a forrasztótégelyben fel nem úszik. A B 56975AXX 5. Forrasztáskor ügyeljen arra, hogy az egyes huzalok szigetelése (lakkréteg) kifolyjon a kábelsaruból! Csak így biztosítható a megfelelően jó elektromos kapcsolat AXX Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS 15

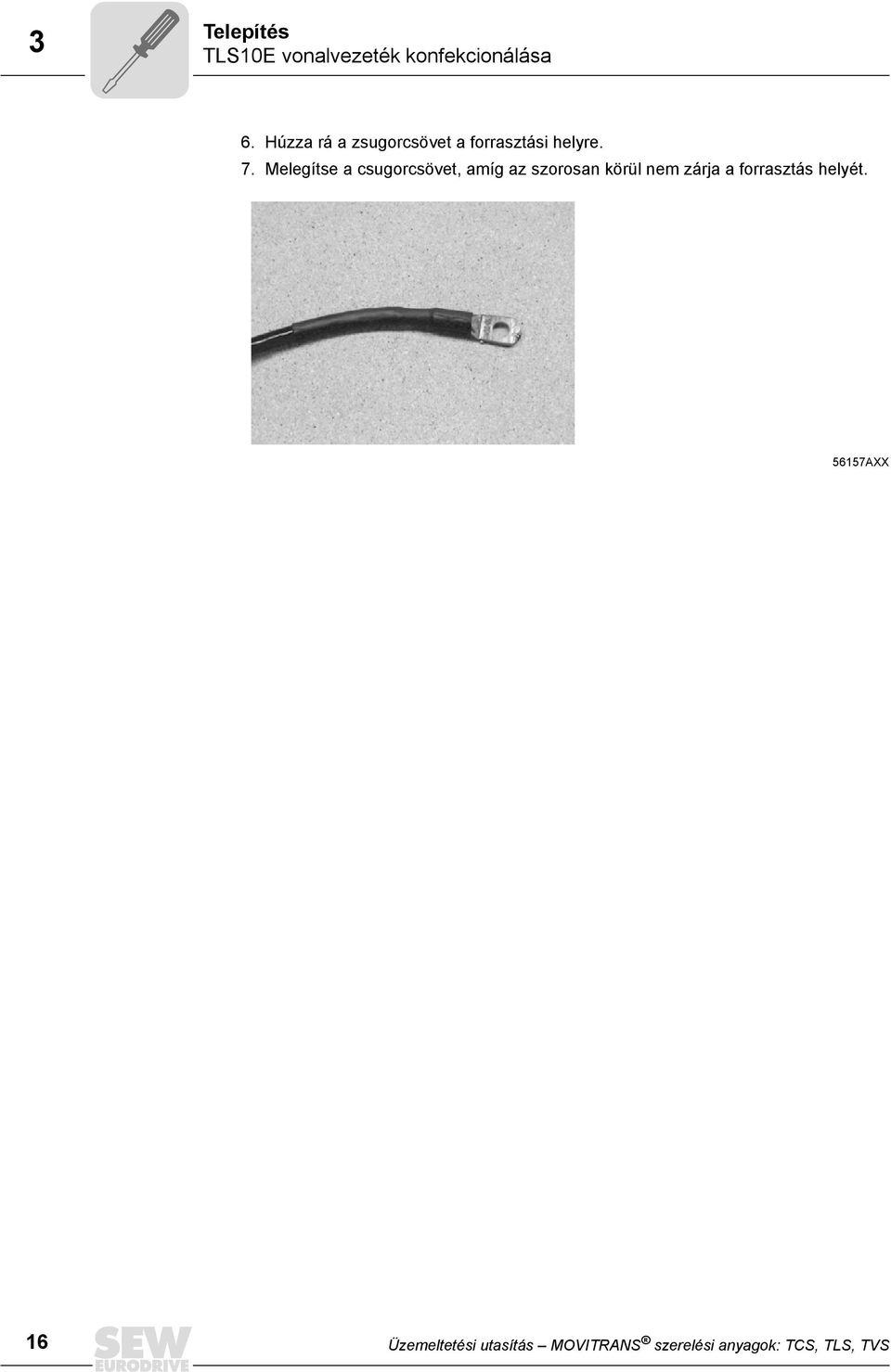

16 3 Telepítés TLS10E vonalvezeték konfekcionálása 6. Húzza rá a zsugorcsövet a forrasztási helyre. 7. Melegítse a csugorcsövet, amíg az szorosan körül nem zárja a forrasztás helyét AXX 16 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS

17 Telepítés TLS vonalvezeték és TCS10A / TVS10A csatlakoztatása TLS vonalvezeték és TCS10A / TVS10A csatlakoztatása 1. Csavarja ki a (csatlakoztatandó vonalvezetéknek megfelelő számú) vakdugót. 2. A vakdugók helyére csavarjon be megfelelő számú M25-ös (TCS10A) ill. M25-ös/ M32-es (TVS10A) tömszelencét. 3. Nyissa fel a készüléket. Ehhez csavarja ki a ház fedelének négy M5-ös hatlapfejű csavarját. 4. A tömszelencén át vezesse az előkonfekcionált vonalvezetéket a TCS/TVS csatlakozóterébe. 5. TLS vonalvezeték és TCS10A csatlakoztatása: Csavarja ki a TCS10A csatlakozólapjának két kombinált M8-as lencsefejű csavarját. Helyezze a kábelsarukkal előkonfekcionált vonalvezetékeket a csatlakozócsapokra. A két kombinált lencsefejű csavart csavarja ismét be a csatlakozócsapokba. Ezzel rögzítette a vonalvezetékeket. 6. ábra: TCS10A teljesen csatlakoztatott vonalvezetékkel 56978AXX 6. TLS vonalvezeték és TVS10A csatlakoztatása: Csavarja le az M6-os hatlapú anyákat a kapocsléc menetes csatlakozócsapjairól (a kapcsolási rajz szerint; a csatlakoztatandó vonalvezetékek számának megfelelően). A kapcsolási rajznak megfelelően helyezze el az átkötéseket. Helyezze a kábelsarukkal előkonfekcionált vonalvezetékeket a kapocsléc menetes csatlakozócsapjaira. Csavarja az M6-os hatlapú anyákat ismét a menetes csatlakozócsapokra. Ezzel rögzítette a vonalvezetékeket. 7. ábra: TVS10A teljesen csatlakoztatott vonalvezetékkel 56979AXX 7. Ismét rögzítse a ház fedelét a négy M5-ös hatlapfejű csavarral. Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS 17

18 3 Telepítés A TLS10E tápvezeték konfekcionálása 3.8 A TLS10E tápvezeték konfekcionálása Tápvezeték A tápvezeték (betápláló szekrény Æ energiaátviteli szakasz) hateres kábelként van kivitelezve. A hat ér 3 kék és 3 fekete érre oszlik. 3-3 azonos színű ér az előremenő ill. a visszatérő vezeték, és párhuzamosan csatlakozik a TVS10A-ra. Konfekcionálás A tápvezeték huzalai egy éren belül nincsenek elszigetelve egymástól. A vonalvezetékekkel ellentétben a tápvezetéknél a kábelsaruk normál szerszámmal rásajtolhatók az érvégekre. 3.9 A TLS10E tápvezeték csatlakoztatása a TVS10A-ra 1. Csavarja ki a TVS10A egyik vakdugóját (M32). 2. A vakdugó helyére csavarjon be egy M32-es tömszelencét. 3. Nyissa fel a készüléket. Ehhez csavarja ki a ház fedelének négy M5-ös hatlapfejű csavarját. 4. A tápvezeték mind a hat erére sajtoljon rá egy gyűrűs kábelsarut (6 mm 2, 6 mm-es furattal). 5. A tömszelencén át vezesse a kábelsarukkal konfekcionált tápvezetéket a TVS10A csatlakozóterébe. 6. A TLS10E tápvezeték csatlakoztatása a TVS10A-ra: Csavarja le az M6-os hatlapú anyákat a kapocsléc menetes csatlakozócsapjairól (a kapcsolási rajz szerint; a csatlakoztatandó vonalvezetékek számának megfelelően). A kapcsolási rajznak megfelelően helyezze el az átkötéseket. Helyezze a tápvezeték három azonos színű, kábelsarukkal előkonfekcionált erét a kapocsléc menetes csatlakozócsapjaira. Csavarja az M6-os hatlapú anyákat ismét a menetes csatlakozócsapokra. Ezzel rögzítette a tápvezetéket. 7. Ismét rögzítse a ház fedelét a négy M5-ös hatlapfejű csavarral. Bekötési rajzok Ha a TVS10A elosztó csatlakozót energiabetáplálásra használják, akkor a TLS10E tápvezeték a következőképpen csatlakoztatható: [4] [4] [1] HL RL [2] [3] [2] [1] [5] [4] HL RL [2] [3] [2] [4] [4] 56945AXX [1] TLS10E tápvezeték [2] vonalvezeték [3] MOVITRANS TVS10A elosztó csatlakozó [4] átkötésekkel áthidalva [5] TLS10E tápvezeték a következő TVS10A készülékhez HL előremenő vezeték RL visszatérő vezeték 18 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS

19 Műszaki adatok Középfrekvenciás kábelek, kábelsaruk és tömszelencék kva i P n f Hz 4 4 Műszaki adatok 4.1 Középfrekvenciás kábelek, kábelsaruk és tömszelencék Vonalvezeték típusa Cikkszám A középfrekvenciás kábel csatlakoztatása az M6-os csatlakozócsappal rendelkező TVS10A-ra: Vezetékkeresztmetszet Szorítási tartomány [mm 2 ] [mm] Típus Szélesség [mm] [mm] TLS10E ,5 Klauke 1R/6 12 M TLS10E ,0 ± 0,3 Klauke 4R/6 14 TLS10E ,4 ± 0,3 Klauke 5SG/6 M TLS10E ,9 ± 0,4 Klauke 6SG/6 A középfrekvenciás kábel csatlakoztatása az M8-as csatlakozócsappal rendelkező TCS10A / TAS10A (4 kw) készülékre: Vonalvezeték típusa Cikksz. Külső átmérő Kábelsaru [mm 2 ] [mm] Típus Szélesség [mm] TLS10E ,0 ± 0,3 Klauke 4R/8 16 TLS10E ,4 ± 0,3 Klauke 5R/8 TLS10E ,9 ± 0,4 Klauke 6SG/8 17 TCS10A TAS10A (4 kw) TLS10E ,5 Klauke 1R/8 15 TAS10A (4 kw) Külső átmérő Kábelsaru Kábeltömszelence Vezetékkeresztmetszet Alkalmazás Kábeltömszelence Szorítási tartomány [mm] M A középfrekvenciás kábel csatlakoztatása az M10-es csatlakozócsappal rendelkező TAS10A (16 kw) készülékre: Típus Cikkszám Vezetékkeresztmetszet Külső átmérő Kábelsaru [mm 2 ] [mm] Típus Szélesség [mm] TLS10E ,5 Klauke 1R/10 17 TLS10E ,0 ± 0,3 Klauke 4R/10 18 TLS10E ,4 ± 0,3 Klauke 5R/10 TLS10E ,9 ± 0,4 Klauke 6SG/ A középfrekvenciás kábelek elektromos tulajdonságai és engedélyei Típus Cikksz. Szigetelés / köpeny anyaga TLS10E Elektromos vezetékveszteségek [W/szakaszméter] Üzemi feszültség [V] 14 (60 A esetén) Fektetés módja fix vagy rugalmas Hajlítási sugár TLS10E termoplaszt / 8 (60 A esetén) TLS10E poliuretán 5 (60 A esetén) 10 (85 A esetén) 1000 fix 45 TLS10E (85 A esetén) [mm] Engedély 80 UL CSA UL Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS 19

20 4 kva i P f n Hz Műszaki adatok TCS10A / TVS10A méretlapja 4.3 TCS10A / TVS10A méretlapja 6, , AXX 20 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS

21 Szószedet 5 5 Szószedet A alkalmazási környezet...5 B biztonsági tudnivalók...4 telepítés és üzembe helyezés...6 üzemeltetés és szerviz...6 F figyelmeztetések...4 H használaton kívül helyezés, megsemmisítés...5 K kábelsaruk műszaki adatok...19 kábeltömszelencék műszaki adatok...19 konfekcionálás, TLS10E vonalvezeték...14 középfrekvenciás kábelek műszaki adatok...19 M műszaki adatok középfrekvenciás kábelek, kábelsaruk és tömszelencék...19 R rendeltetésszerű használat...4 SZ szállítási terjedelem TCS10A kompenzációs doboz...9 TLS10E vonalvezeték...9 TVS10A elosztó csatlakozó...9 szerszámok TLS10E vonalvezeték konfekcionálásához...13 T tápvezeték, TLS10E bekötési rajz...18 csatlakoztatása TVS10A-hoz...18 konfekcionálás...18 TCS10A felépítés szállítási terjedelem... 9 típusjel... 7 típustábla... 8 TCS10A kompenzációs doboz felépítés típusjel, TCS10A, TVS10A, TLS10E... 7 típustábla, TCS10A, TVS10A... 8 TLS10E csatlakozóidomok készítése csatlakoztatása TCS10A / TVS10A-hoz kábelsaru forrasztása forrasztókalapáccsal...15 kábelsaru forrasztása forrasztótégellyel...15 konfekcionálás konfekcionáláshoz szükséges szerszámok.13 szállítási terjedelem... 9 típusjel... 7 vonalvezetékek áttekintése TLS10E vonalvezeték csatlakozóidomok készítése csatlakoztatása TCS10A / TVS10A-hoz felépítés kábelsaru forrasztása forrasztókalapáccsal...15 kábelsaru forrasztása forrasztótégellyel...15 konfekcionálás konfekcionáláshoz szükséges szerszámok.13 TLS10E bekötési rajz csatlakoztatása TVS10A-hoz konfekcionálás TVS10A felépítés szállítási terjedelem... 9 típusjel... 7 típustábla... 8 TVS10A elosztó csatlakozó felépítés Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TLS, TVS 21
