1 Magasabb fokú rugalmasság és ellenőrzés - ÚJ generációjú HYDROVAR Vogel Pumpen

2

3 Új generáció a Hydrovar fordulatszám-szabályozásos szivattyúvezérlésben. Nagyobb rugalmasság és jobb hatásfok. Motorra építhető kivitel Nagyobb rugalmasság Költségmegtakarítás Új tervezésű Hardware Fejlesztett Software kialakítás Akár 70% energia-megtakarítás Egyszerű felépítmény clip & work Akár 8 szivattyús vezérlés IP55 védelem

4 Az egyedülálló tervezésű Hydrovar egységeknél nincs szükség további master vezérlőkre. Lehetővé tesz minden szivattyúkonfigurációt: akár 8 master egység vagy master és slave egységek kombinációja. Régóta várt megoldás a magas szintű beépítési elvárások és hibamentes rendszerek előírásainak megfelelően, a tulajdonságok javításának fokozásával. A moduláris kialakítás költséghatékonyságot eredményez az alacsonyabb költségvetésű rendszereknél is.

5 Műszaki adatok Típus HYDROVAR Névleges teljesítmény Feszültség 48-62Hz MEGTÁPLÁLÁS Ajánlott kismegszakító MOTOR KIMENET Umax HV [kw] [V] [A] [V] [A] ,5 1~ ~U ,2-10%+15% 25 in ,2 13 5, ~ ± 15% 13 3~U in 7, , , ,5 3~ ± 15% 25 3~U in Inévl Méretek 1,5-4 kw Méretek 5,5-11 kw

6 Termék áttekintés - Hardware konfiguráció Egyszivattyús üzem A szivattyú lágy indításához Basic használható. Basic A fordulatszám szabályozáshoz Single alkalmazható. Single Többszivattyús üzem (Kaszkádvezérlés és ellenőrzés - Relé) Master alkalmazása (Opcióként tartalmazza a relé kártyát) Akár 5 direkt motor-indítású szivattyú vezérlése Master Akár 5db slave szivattyú Kapcsoló tábla

7 Többszivattyús üzem (Kaszkádvezérlés - Sorozat) Kombinálva használható különböző Master és Basic (akár 8 szivattyú kombinálható) Basic Basic Basic Master Master és Slave szivattyúkkal kombinált HYDROVAR rendszer Akár 8db Master Master Master Master Master

8 Előnyök: Az új Hydrovar koncepció nagyobb rugalmasságot és költségmegtakarítást eredményez csak az igazán szükséges elemeket kell megvenni. Basic / Master / Multi-controller sorozatok állnak rendelkezésre. Hibanapló idő- és dátumrögzítéssel. Diagnosztika menü, ami mutatja a hőmérséklet, az áram és a feszültség értékeket, megkönnyítve a hibák elemzését. Egyszerű BMS rendszerillesztés Modbus kommunikáció már az alapkivitelben is. Továbbfejlesztett bemeneti jel tartomány (4-20mA, 0-20mA, 0-10Vdc) a különböző érzékelőknek. A továbbfejlesztett software felépítés és megvilágított kijelző egyszerűsíti a programozást és a kezelést egyszerűbb beüzemelés.

9 Előnyök: Egy rendszeren belül két aktuális értékű jelbemenettel (min/max, különbség), vagy egy második érzékelő biztonsági okokból. Akár 5 teljes fordulatú szivattyú vezérlése egyetlen HYDROVAR egységgel (Kaszkád vezérlési mód). Akár 8 Hydrovar szivattyú is összeköthető egy rendszerben ( Multi-controller mód). Meghosszabbított vezérlési mód különböző, állandó sebességű érték változó külső kapcsolaton keresztül. Programozható kimeneti jelek (analóg kimenet / digitális kimenet).

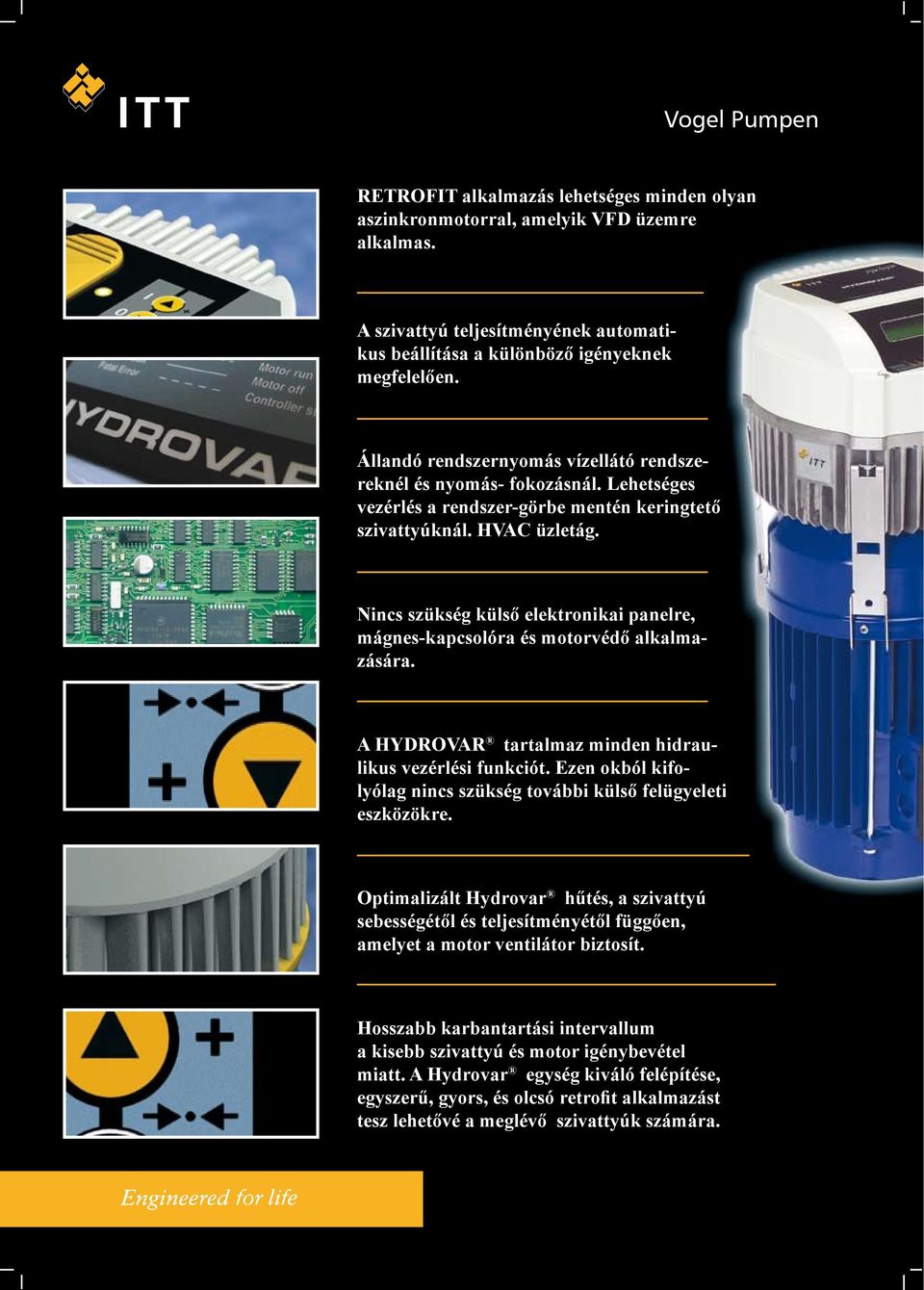

10 RETROFIT alkalmazás lehetséges minden olyan aszinkronmotorral, amelyik VFD üzemre alkalmas. A szivattyú teljesítményének automatikus beállítása a különböző igényeknek megfelelően. Állandó rendszernyomás vízellátó rendszereknél és nyomás- fokozásnál. Lehetséges vezérlés a rendszer-görbe mentén keringtető szivattyúknál. HVAC üzletág. Nincs szükség külső elektronikai panelre, mágnes-kapcsolóra és motorvédő alkalmazására. A HYDROVAR tartalmaz minden hidraulikus vezérlési funkciót. Ezen okból kifolyólag nincs szükség további külső felügyeleti eszközökre. Optimalizált Hydrovar hűtés, a szivattyú sebességétől és teljesítményétől függően, amelyet a motor ventilátor biztosít. Hosszabb karbantartási intervallum a kisebb szivattyú és motor igénybevétel miatt. A Hydrovar egység kiváló felépítése, egyszerű, gyors, és olcsó retrofit alkalmazást tesz lehetővé a meglévő szivattyúk számára.

11 Retrofit Clip & Work Különösen a részterheléses centrifugál szivattyúk üzemeltetésénél érhető el lényeges potenciális energia megtakarítás! TUV jóváhagyással Példa: Keringtető szivattyú Névleges teljesítménnyel részterheléses üzemben. Kihasználtság %-ban Teljesítmény felvétel jelleggörbe szerint Állandó fordulatú Változtatható fordulatú Megtakarítás kw-ban Megtakarítás 1/3 év alatt (2.920 óra) 25% 5,8 kw 1,8 kw 4,0 kw kwh 75% 9,2 kw 5,7 kw 3,5 kw kwh Energia megtakarítás 1 éven belül (8.760 óra) kwh HYDROVAR egység beüzemelési költsége kevesebb mint egy éven belül megtérül. (Energiaáraktól függően).
