Üzemeltetési utasítás

Átírás

1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások Mobil energiaellátás MOVITRANS THM10E átvivőfej GC Kiadás: / HU Üzemeltetési utasítás

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók Telepítés Típusjel, típustábla és szállítási terjedelem A THM10E készülék felépítése Szerelési és telepítési tudnivalók a THM10E készülékhez A THM10E bekötési rajza kva f i n P Hz 4 Műszaki adatok A THM10E általános műszaki adatai A vonalvezeték műszaki adatai A THM10E készülék adatai A THM10E méretrajza Szószedet Üzemeltetési utasítás MOVITRANS THM10E átvivőfej 3

4 1 Fontos tudnivalók 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések Feltétlenül vegye figyelembe az alábbi biztonsági tudnivalókat és figyelmeztetéseket! Sérülésveszély. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a hajtás és a környezet károsodása. Felhasználási tanácsok és hasznos információk. Az üzemeltetési utasítás betartása a zavarmentes üzemeltetés és az esetleges szavatossági igények érvényesítésének feltétele. Ezért a készülék használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizinformációkat tartalmaz, ezért tartsa a készülék közelében. Rendeltetésszerű használat A MOVITRANS THM10E átvivőfej ipari berendezések érintésmentes energiaátviteli szakaszának üzemeltetésére szolgáló készülék. A MOVITRANS THM10E csak az e célra tervezett és megfelelő illesztő-tápegységgel (pl. MOVITRANS TPM12B) üzemeltethető. A MOVITRANS THM10E átvivőfej a MOVITRANS segítségével felépített energiaátviteli szakasz mobil résztvevőinek felszereléséhez tartozó készülék. A műszaki adatokra és a megengedett felhasználási helyre vonatkozó minden adatot feltétlenül be kell tartani. Tilos az üzembe helyezés (az üzemszerű használat megkezdése) addig, amíg megállapítást nem nyer, hogy a gép teljesíti-e az elektromágneses kompatibilitásról szóló 89/336/EGK irányelv követelményeit, és hogy a végtermék megfelel-e a gépekről szóló 89/392/EGK irányelvnek (figyelembe kell venni az EN szabvány előírásait is). Ha munkahely területén kerül sor indukciós elvű érintésmentes energiaátviteli berendezés telepítésére, üzembe helyezésére és üzemeltetésére, akkor figyelembe kell venni a szakmai szervezetek előírásait és a B11. sz., "Elektromágneses mezők" c. német szakmai szövetségi szabályt. 4 Üzemeltetési utasítás MOVITRANS THM10E átvivőfej

5 Fontos tudnivalók 1 Alkalmazási környezet Ha a készüléket nem kifejezetten arra tervezték, akkor a következő alkalmazások tiltottak: a robbanásveszélyes helyen történő alkalmazás a káros olajoknak, savaknak, gázoknak, gőzöknek, pornak, sugárzásnak stb. kitett környezetben történő használat. Használaton kívül helyezés, megsemmisítés Kérjük, tartsa be az érvényes rendelkezéseket. A megsemmisítést az érvényes előírásoknak megfelelően, anyagonként külön végezze, pl. az alábbiak szerint: elektronikai hulladékok (nyomtatott áramkörök) műanyag lemezek réz stb. Üzemeltetési utasítás MOVITRANS THM10E átvivőfej 5

6 2 Biztonsági tudnivalók 2 Biztonsági tudnivalók Telepítés és üzembe helyezés Sérült terméket soha ne telepítsen és ne helyezzen üzembe. Kérjük, haladéktalanul jelezze a sérüléseket a szállító vállalatnak. Telepítési, üzembe helyezési és szervizmunkákat csak megfelelő balesetvédelmi képzettséggel rendelkező villamossági szakember végezhet a készüléken, a hatályos előírások (pl. EN 60204, VBG 4, DIN-VDE 0100/0113/0160) betartása mellett. A többi elem telepítése és üzembe helyezése során vegye figyelembe a megfelelő útmutatókat! Az óvintézkedéseknek és a védőberendezéseknek meg kell felelniük a hatályos előírásoknak (pl. EN vagy EN 50178). Szükséges óvintézkedés: Kösse össze a MOVITRANS THM10E készüléket a jármű testével. A MOVITRANS THM10E készüléket csak a vonalvezeték árammentes állapotában szabad a MOVITRANS TPM12B illesztő-tápegységgel összekötni vagy arról lekapcsolni. Ennek figyelmen kívül hagyása az áramot vezető érintkezők tönkremeneteléhez vezet. 6 Üzemeltetési utasítás MOVITRANS THM10E átvivőfej

7 Telepítés Típusjel, típustábla és szállítási terjedelem 3 3 Telepítés 3.1 Típusjel, típustábla és szállítási terjedelem Példa MOVITRANS THM10E típusjelölésére T H M 10 E Kivitel: 1 = ügyfélspecifikus 2 = UL engedéllyel Kompenzációs kapacitás: 000 = nincs beépítve Induktivitás: 009 = 95 µh Névleges teljesítmény: 015 = 1,5 kw Az átvivőfej típusa: E = lapos Típussorozat és generáció Beépítés típusa: M = mobil Komponens: H = átvivőfej Típus: T = MOVITRANS Példa típustáblára 1. ábra: MOVITRANS THM10E típustáblája (példa) 56959AXX Szállítási terjedelem MOVITRANS THM10E lapos átvivőfej fixen felszerelt csatlakozókábellel (max. hossz 6 m), HAN Q4/2M csatlakozóval. Üzemeltetési utasítás MOVITRANS THM10E átvivőfej 7

8 3 Telepítés A THM10E készülék felépítése 3.2 A THM10E készülék felépítése [2] [1] [3] 2. ábra: A MOVITRANS THM10E készülék felépítése 53901AXX [1] Lapos átvivőfej [2] Fixen felszerelt csatlakozókábel (hossza 6 m) HANQ4/2M csatlakozóval [3] 4 darab M8-as átmenő furat az átvivőfej rögzítéséhez 8 Üzemeltetési utasítás MOVITRANS THM10E átvivőfej

9 Telepítés Szerelési és telepítési tudnivalók a THM10E készülékhez Szerelési és telepítési tudnivalók a THM10E készülékhez Telepítéskor feltétlenül vegye figyelembe a biztonsági tudnivalókat! Szerelési tudnivalók Az SEW a MOVITRANS THM10E lapos átvivőfej alkalmazását javasolja. A THM10E átvivőfej felszerelésekor vegye figyelembe a következőket: [Z] [Z] [1] [2] [3] = = = = max. 20mm 140mm [4] 3. ábra: Szerelési tudnivalók a MOVITRANS THM10E átvivőfejhez 55508AXX [1] M8 rögzítőcsavar [2] tartósín [3] MOVITRANS THM10E átvivőfej [4] vonalvezeték A MOVITRANS THM10E átvivőfejet a lefektetett vonalvezetékkel párhuzamosan, középpontosan szerelje fel. A felszereléskor feltétlenül kerülje el az átvivőfej oldalirányú eltolódását és elfordulását, különben erősen lecsökken az átvitt teljesítmény. A vonalvezeték [4] és a THM10E átvivőfej [3] közötti távolság teljesítményveszteség nélkül max. 20 mm lehet. Az SEW-EURODRIVE javasolja, hogy TPM12B illesztő-tápegység alkalmazása esetén a vonalvezeték és az átvivőfej közötti távolság mm legyen. A tartósínt [2] csak a THM10E fölött szabad felerősíteni. A tartósínt tilos oldalt felerősíteni. Az M8-as rögzítőcsavarok [1] nem lóghatnak túl a menetes furaton. Az átvivőfej [3] és a vonalvezeték [4] közötti térnek mindig fémes anyagoktól mentesnek kell lennie. A vonalvezeték körül teljes szélességben 4 5 cm széles vasmentes körzetet kell tartani. Üzemeltetési utasítás MOVITRANS THM10E átvivőfej 9

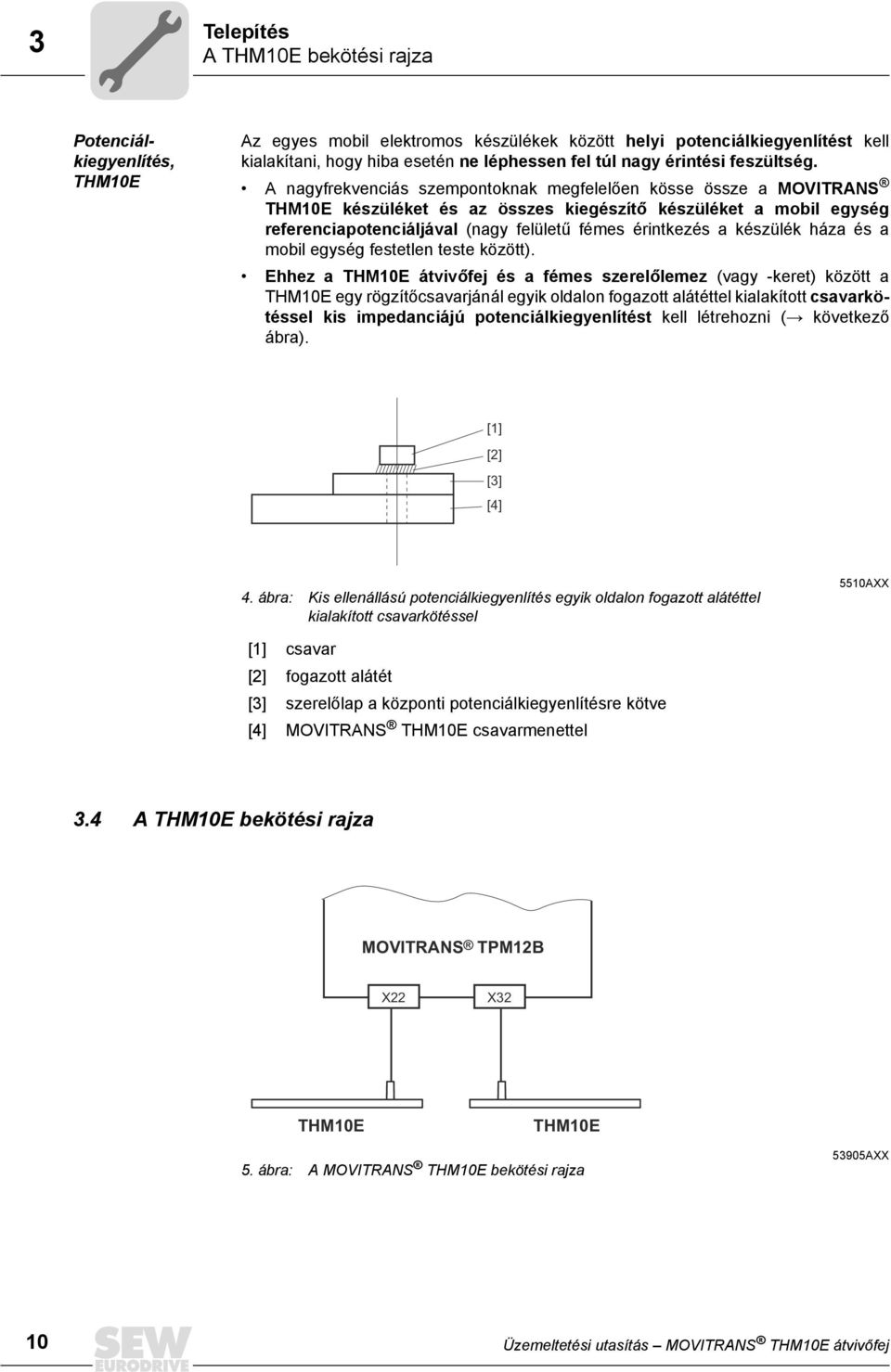

10 3 Telepítés A THM10E bekötési rajza Potenciálkiegyenlítés, THM10E Az egyes mobil elektromos készülékek között helyi potenciálkiegyenlítést kell kialakítani, hogy hiba esetén ne léphessen fel túl nagy érintési feszültség. A nagyfrekvenciás szempontoknak megfelelően kösse össze a MOVITRANS THM10E készüléket és az összes kiegészítő készüléket a mobil egység referenciapotenciáljával (nagy felületű fémes érintkezés a készülék háza és a mobil egység festetlen teste között). Ehhez a THM10E átvivőfej és a fémes szerelőlemez (vagy -keret) között a THM10E egy rögzítőcsavarjánál egyik oldalon fogazott alátéttel kialakított csavarkötéssel kis impedanciájú potenciálkiegyenlítést kell létrehozni (Æ következő ábra). [1] [2] [3] [4] 4. ábra: Kis ellenállású potenciálkiegyenlítés egyik oldalon fogazott alátéttel kialakított csavarkötéssel 5510AXX [1] csavar [2] fogazott alátét [3] szerelőlap a központi potenciálkiegyenlítésre kötve [4] MOVITRANS THM10E csavarmenettel 3.4 A THM10E bekötési rajza MOVITRANS TPM12B X22 X32 THM10E THM10E 5. ábra: A MOVITRANS THM10E bekötési rajza 53905AXX 10 Üzemeltetési utasítás MOVITRANS THM10E átvivőfej

11 Műszaki adatok A THM10E általános műszaki adatai kva i P f n Hz 4 4 Műszaki adatok 4.1 A THM10E általános műszaki adatai MOVITRANS THM10E Zavartűrés Zavarkibocsátás az elektromágneses összeférhetőségnek megfelelő telepítés esetén Teljesíti az EN előírásait Az EN és EN szerinti A határértékosztálynak megfelelő; teljesíti az EN előírásait Környezeti hőmérséklet â 0 C +40 C Klímaosztály EN , 3K3 osztály Tárolási és szállítási hőmérséklet â L 0 C +80 C Védettségi fokozat IP65 Szennyeződésosztály 2 az IEC (VDE ) szerint Tömeg (csatlakozókábellel) 7,2 kg Relatív páratartalom Â 95%, lecsapódás nem megengedett 4.2 A vonalvezeték műszaki adatai A megadott készülékadatok (Æ "A THM10E készülék adatai" c. fejezet) padlóba fektetendő kör keresztmetszetű vonalvezetékre vonatkoznak. Kör keresztmetszetű vonalvezeték Névleges áram I N 85 A~ A vonalvezeték áramának frekvenciája 25 khz Az előremenő és a visszatérő vezeték távolsága 140 mm Max. távolság a THM10E és a vonalvezeték között 20 mm 4.3 A THM10E készülék adatai THM10E átvivőfej MOVITRANS THM10E THM10E cikkszáma (UL engedély nélkül) THM10E cikkszáma (UL engedéllyel) Induktivitás 95 µh Maximális kimeneti feszültség U A 550 V~ Tápvezeték maximális árama 33 A~ Névleges kimeneti teljesítmény 85 A vonalvezeték-áram esetén P N 1500 W Névleges kimeneti teljesítmény 60 A vonalvezeték-áram esetén P N 950 W Maximális veszteségi teljesítmény P V 60 W Az alumínium tartólap termikus átviteli ellenállása kb. 1 K/W vízszintes helyzetben Csatlakozókábel Csatlakozókábel UL engedély nélküli kábeltípus Ölflex-Classic 190 típus UL engedéllyel rendelkező kábeltípus 5 eres vezeték, Ölflex-FD 891 5G2,5 típus Vezeték-keresztmetszet 5 2,5 mm 2 Kábelhossz 3,5 m; max. 6 m (rendelésspecifikus) Csatlakozó típusa Harting HAN Q4/2M (csapos érintkezők) Legkisebb hajlítási sugár Ã 60 mm Üzemeltetési utasítás MOVITRANS THM10E átvivőfej 11

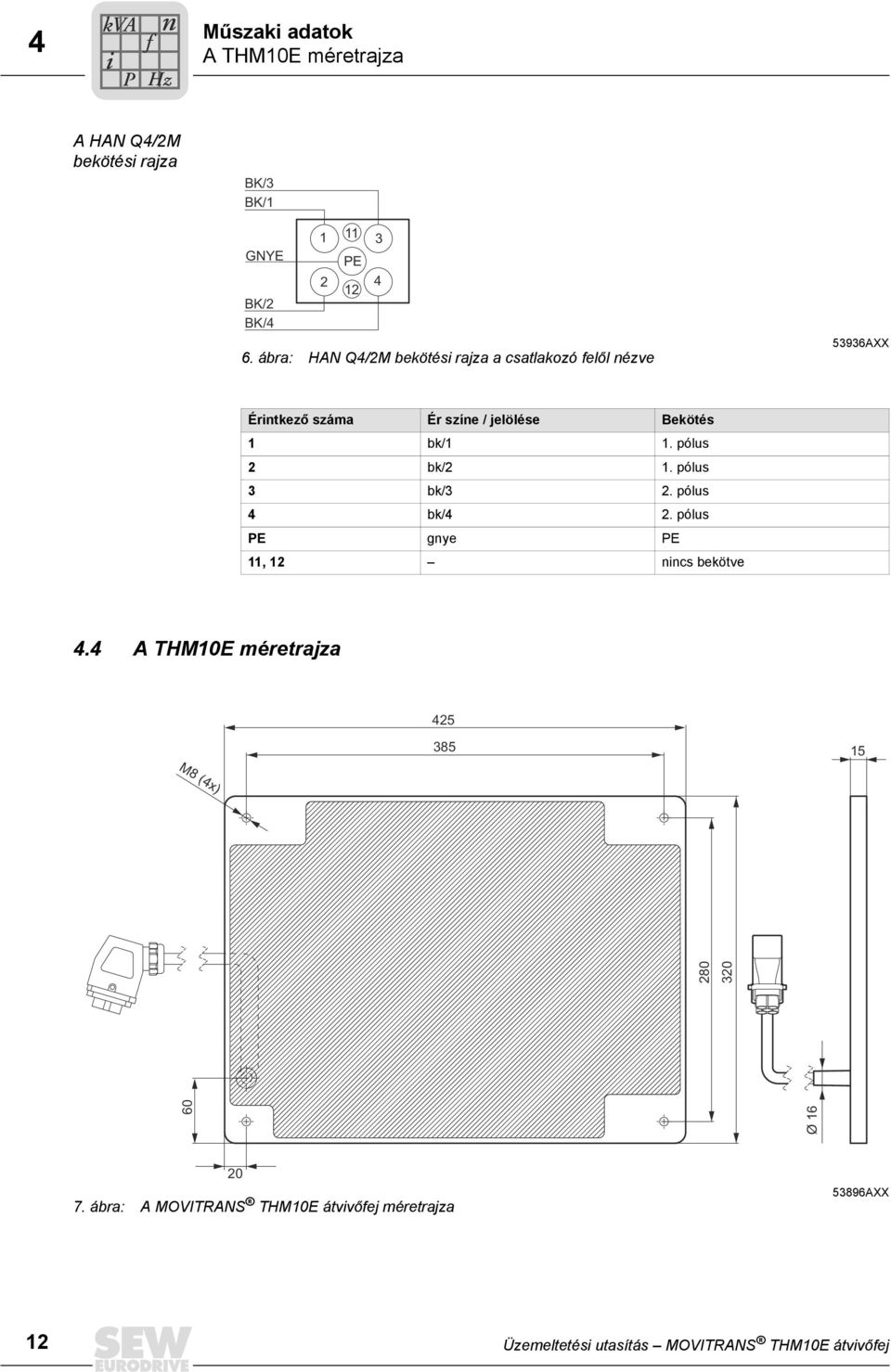

12 M8 (4x) 4 kva i P f n Hz Műszaki adatok A THM10E méretrajza A HAN Q4/2M bekötési rajza BK/3 BK/1 GNYE BK/2 BK/ PE ábra: HAN Q4/2M bekötési rajza a csatlakozó felől nézve 53936AXX Érintkező száma Ér színe / jelölése Bekötés 1 bk/1 1. pólus 2 bk/2 1. pólus 3 bk/3 2. pólus 4 bk/4 2. pólus PE gnye PE 11, 12 nincs bekötve 4.4 A THM10E méretrajza Ø ábra: A MOVITRANS THM10E átvivőfej méretrajza 53896AXX 12 Üzemeltetési utasítás MOVITRANS THM10E átvivőfej

13 Szószedet 5 5 Szószedet A a THM10E felszerelése...9 alkalmazási környezet...5 B bekötési rajz HAN Q4/2M...12 THM10E...10 biztonsági tudnivalók...4 telepítés és üzembe helyezés...6 CS csatlakozókábel THM10E...11 F figyelmeztetések...4 H használaton kívül helyezés, megsemmisítés...5 K készülék felépítése, THM10E...8 készülékadatok, THM10E...11 M méretrajz, THM10E...12 műszaki adatok, THM10E általános...11 átvivőfej...11 csatlakozókábel...11 HAN Q4/2M csatlakoztatása...12 készülékadatok...11 méretrajz...12 műszaki adatok, vonalvezeték...11 P potenciálkiegyenlítés R rendeltetésszerű használat... 4 SZ szállítási terjedelem... 7 T telepítési és szerelési tudnivalók... 9 THM10E bekötési rajz HAN Q4/2M készülék felépítése... 8 készülékadatok méretrajz műszaki adatok, csatlakozókábel potenciálkiegyenlítés szerelési tudnivalók... 9 típusjel... 7 típustábla... 7 típusjel, THM10E... 7 típustábla, THM10E... 7 V vonalvezeték műszaki adatok Üzemeltetési utasítás MOVITRANS THM10E átvivőfej 13

14 Címlista Címlista Németország Központi iroda Gyár Competence Center Bruchsal Közép- Németország Hajtóművek/ Motorok Közép- Németország Elektronika Észak Kelet Dél SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal Postafiók-cím: Postfach 3023 D Bruchsal SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 1 D Graben-Neudorf SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal SEW-EURODRIVE GmbH & Co KG Alte Ricklinger Straße D Garbsen (Hannover) SEW-EURODRIVE GmbH & Co KG Dänkritzer Weg 1 D Meerane (Zwickau) SEW-EURODRIVE GmbH & Co KG Domagkstraße 5 D Kirchheim (München) Nyugat SEW-EURODRIVE GmbH & Co KG Siemensstraße 1 D Langenfeld (Düsseldorf) Drive Service Hotline/24 órás telefonos készenlét További németországi szervizállomások címét igény esetén megküldjük. Tel.: Fax: sew@sew-eurodrive.de Tel.: Fax: sc-mitte-gm@sew-eurodrive.de Tel.: Fax: sc-mitte-e@sew-eurodrive.de Tel.: Fax: sc-nord@sew-eurodrive.de Tel.: Fax: sc-ost@sew-eurodrive.de Tel.: Fax: sc-sued@sew-eurodrive.de Tel.: Fax: sc-west@sew-eurodrive.de SEWHELP Franciaország Gyár Haguenau SEW-USOCOME 48-54, route de Soufflenheim B. P F Haguenau Cedex Tel.: Fax: sew@usocome.com ek Bordeaux SEW-USOCOME Parc d activités de Magellan 62, avenue de Magellan - B. P. 182 F Pessac Cedex Tel.: Fax: Lyon SEW-USOCOME Parc d Affaires Roosevelt Rue Jacques Tati F Vaulx en Velin Tel.: Fax: Paris SEW-USOCOME Zone industrielle 2, rue Denis Papin F Verneuil I Etang Tel.: Fax: További franciaországi szervizállomások címét igény esetén megküldjük. Algéria Alger Réducom 16, rue des Frères Zaghnoun Bellevue El-Harrach Alger Tel.: Fax: Argentína Buenos Aires SEW EURODRIVE ARGENTINA S.A. Centro Industrial Garin, Lote 35 Ruta Panamericana Km 37, Garin Tel.: Fax: sewar@sew-eurodrive.com.ar

15 Címlista Ausztrália ek Melbourne SEW-EURODRIVE PTY. LTD. 27 Beverage Drive Tullamarine, Victoria 3043 Tel.: Fax: enquires@sew-eurodrive.com.au Sydney SEW-EURODRIVE PTY. LTD. 9, Sleigh Place, Wetherill Park New South Wales, 2164 Tel.: Fax: enquires@sew-eurodrive.com.au Ausztria Bécs SEW-EURODRIVE Ges.m.b.H. Richard-Strauss-Strasse 24 A-1230 Wien Tel.: Fax: sew@sew-eurodrive.at Belgium Brüssel SEW Caron-Vector S.A. Avenue Eiffel 5 B-1300 Wavre Tel.: Fax: info@caron-vector.be Brazília Gyár Bulgária Sao Paulo SEW-EURODRIVE Brasil Ltda. Avenida Amâncio Gaiolli, 50 Caixa Postal: Guarulhos/SP - Cep.: További brazíliai szervizállomások címét igény esetén megküldjük. Tel.: Fax: sew@sew.com.br Szófia BEVER-DRIVE GMBH Bogdanovec 1 BG-1606 Sofia Tel.: +359 (2) Fax: +359 (2) bever@mbox.infotel.bg Chile Santiago de Chile SEW-EURODRIVE CHILE LTDA. Las Encinas 1295 Parque Industrial Valle Grande LAMPA RCH-Santiago de Chile Postafiók-cím: Casilla 23 Correo Quilicura - Santiago - Chile Tel.: Fax: sewsales@entelchile.net Csehország Prága SEW-EURODRIVE CZ S.R.O. Business Centrum Praha Luná 591 CZ Praha 6 - Vokovice Tel.: Fax: sew@sew-eurodrive.cz Dánia Koppenhága SEW-EURODRIVE A/S Geminivej 28-30, P.O. Box 100 DK-2670 Greve Tel.: Fax: sew@sew-eurodrive.dk

16 Címlista Dél-Afrika ek Johannesburg SEW-EURODRIVE (PROPRIETARY) LIMITED Eurodrive House Cnr. Adcock Ingram and Aerodrome Roads Aeroton Ext. 2 Johannesburg 2013 P.O.Box Bertsham 2013 Tel.: Fax: dross@sew.co.za Capetown SEW-EURODRIVE (PROPRIETARY) LIMITED Rainbow Park Cnr. Racecourse & Omuramba Road Montague Gardens Cape Town P.O.Box Chempet 7442 Cape Town Tel.: Fax: Telex dswanepoel@sew.co.za Durban SEW-EURODRIVE (PROPRIETARY) LIMITED 2 Monaceo Place Pinetown Durban P.O. Box 10433, Ashwood 3605 Tel.: Fax: dtait@sew.co.za Elefántcsontpart Abidjan SICA Ste industrielle et commerciale pour l Afrique 165, Bld de Marseille B.P. 2323, Abidjan 08 Tel.: Fax: Észtország Tallinn ALAS-KUUL AS Paldiski mnt.125 EE 0006 Tallinn Tel.: Fax: Finnország Lahti SEW-EURODRIVE OY Vesimäentie 4 FIN Hollola 2 Tel.: Fax: sew@sew-eurodrive.fi Gabon Libreville Electro-Services B.P Libreville Tel.: Fax: Görögország Athén Christ. Boznos & Son S.A. 12, Mavromichali Street P.O. Box 80136, GR Piraeus Tel.: Fax: info@boznos.gr Hollandia Rotterdam VECTOR Aandrijftechniek B.V. Industrieweg 175 NL-3044 AS Rotterdam Postbus NL-3004 AB Rotterdam Tel.: Fax: info@vector.nu Hongkong Hongkong SEW-EURODRIVE LTD. Unit No , 8th Floor Hong Leong Industrial Complex No. 4, Wang Kwong Road Kowloon, Hong Kong Tel.: Fax: sew@sewhk.com

17 Címlista Horvátország India Zágráb KOMPEKS d. o. o. PIT Erdődy 4 II HR Zagreb Tel.: Fax: kompeks@net.hr Baroda SEW-EURODRIVE India Pvt. Ltd. Plot No. 4, Gidc Por Ramangamdi Baroda Gujarat Műszaki irodák Bangalore SEW-EURODRIVE India Private Limited 308, Prestige Centre Point 7, Edward Road Bangalore Mumbai SEW-EURODRIVE India Private Limited 312 A, 3rd Floor, Acme Plaza Andheri Kurla Road, Andheri (E) Mumbai Tel.: Fax: mdoffice@seweurodriveindia.com Tel.: Fax: salesbang@seweurodriveindia.com Tel.: Fax: salesmumbai@seweurodriveindia.com Írország Dublin Alperton Engineering Ltd. 48 Moyle Road Dublin Industrial Estate Glasnevin, Dublin 11 Tel.: Fax: Izrael Tel Aviv Liraz Handasa Ltd. Ahofer Str 34B / Holon Tel.: Fax: lirazhandasa@barak-online.net Japán Toyoda-cho SEW-EURODRIVE JAPAN CO., LTD 250-1, Shimoman-no, Iwata Shizuoka Tel.: Fax: sewjapan@sew-eurodrive.co.jp Kamerun Douala Electro-Services Rue Drouot Akwa B.P Douala Tel.: Fax: Kanada ek Kína Toronto Vancouver SEW-EURODRIVE CO. OF CANADA LTD. 210 Walker Drive Bramalea, Ontario L6T3W1 SEW-EURODRIVE CO. OF CANADA LTD Honeyman Street Delta. B.C. V4G 1 E2 Montreal SEW-EURODRIVE CO. OF CANADA LTD Rue Leger Street LaSalle, Quebec H8N 2V9 További kanadai szervizállomások címét igény esetén megküldjük. Tel Fax: l.reynolds@sew-eurodrive.ca Tel.: Fax: b.wake@sew-eurodrive.ca Tel.: Fax: a.peluso@sew-eurodrive.ca Gyár Tianjin SEW-EURODRIVE (Tianjin) Co., Ltd. No. 46, 7th Avenue, TEDA Tianjin Tel.: Fax: Suzhou SEW-EURODRIVE (Suzhou) Co., Ltd. 333, Suhong Middle Road Suzhou Industrial Park Jiangsu Province, P. R. China Tel.: Fax: suzhou@sew.com.cn

18 Címlista Kolumbia Bogotá SEW-EURODRIVE COLOMBIA LTDA. Calle 22 No Bodega 6, Manzana B Santafé de Bogotá Tel.: Fax: sewcol@sew-eurodrive.com.co Korea Ansan-City SEW-EURODRIVE KOREA CO., LTD. B 601-4, Banweol Industrial Estate Unit , Shingil-Dong Ansan Tel Fax: master@sew-korea.co.kr Lengyelország Lodz SEW-EURODRIVE Polska Sp.z.o.o. ul. Techniczna 5 PL Lodz Tel.: Fax: sew@sew-eurodrive.pl Lettország Riga SIA Alas-Kuul Katlakalna 11C LV-1073 Riga Tel.: Fax: info@alas-kuul.ee Libanon Beirut Gabriel Acar & Fils sarl B. P Bourj Hammoud, Beirut Litvánia Alytus UAB Irseva Merkines g. 2A LT Alytus Tel.: Fax: gacar@beirut.com Tel Fax info@irseva.lt Luxemburg Brüsszel CARON-VECTOR S.A. Avenue Eiffel 5 B-1300 Wavre Tel Fax: info@caron-vector.be Magyarország Budapest SEW-EURODRIVE Kft. H-1037 Budapest Kunigunda u. 18. Tel.: Fax: office@sew-eurodrive.hu Malajzia Johore SEW-EURODRIVE SDN BHD No. 95, Jalan Seroja 39, Taman Johor Jaya Johor Bahru, Johor West Malaysia Tel.: Fax: kchtan@pd.jaring.my Marokkó Casablanca S. R. M. Société de Réalisations Mécaniques 5, rue Emir Abdelkader 05 Casablanca Tel.: Fax: srm@marocnet.net.ma

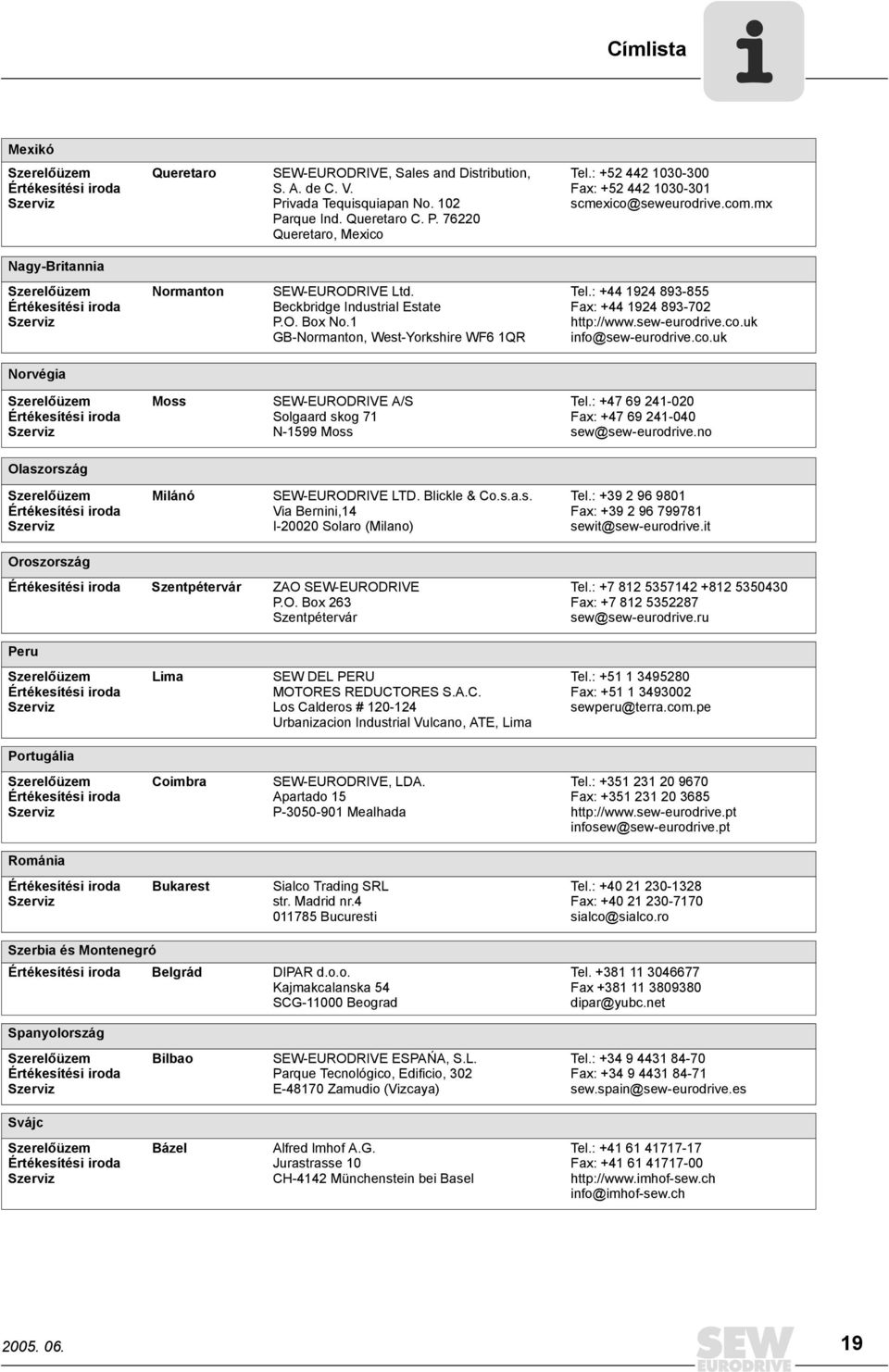

19 Címlista Mexikó Queretaro SEW-EURODRIVE, Sales and Distribution, S. A. de C. V. Privada Tequisquiapan No. 102 Parque Ind. Queretaro C. P Queretaro, Mexico Tel.: Fax: Nagy-Britannia Normanton SEW-EURODRIVE Ltd. Beckbridge Industrial Estate P.O. Box No.1 GB-Normanton, West-Yorkshire WF6 1QR Tel.: Fax: Norvégia Moss SEW-EURODRIVE A/S Solgaard skog 71 N-1599 Moss Tel.: Fax: Olaszország Milánó SEW-EURODRIVE LTD. Blickle & Co.s.a.s. Via Bernini,14 I Solaro (Milano) Tel.: Fax: sewit@sew-eurodrive.it Oroszország Szentpétervár ZAO SEW-EURODRIVE P.O. Box 263 Szentpétervár Tel.: Fax: sew@sew-eurodrive.ru Peru Lima SEW DEL PERU MOTORES REDUCTORES S.A.C. Los Calderos # Urbanizacion Industrial Vulcano, ATE, Lima Tel.: Fax: sewperu@terra.com.pe Portugália Coimbra SEW-EURODRIVE, LDA. Apartado 15 P Mealhada Tel.: Fax: infosew@sew-eurodrive.pt Románia Bukarest Sialco Trading SRL str. Madrid nr Bucuresti Tel.: Fax: sialco@sialco.ro Szerbia és Montenegró Belgrád DIPAR d.o.o. Kajmakcalanska 54 SCG Beograd Tel Fax dipar@yubc.net Spanyolország Bilbao SEW-EURODRIVE ESPAŃA, S.L. Parque Tecnológico, Edificio, 302 E Zamudio (Vizcaya) Tel.: Fax: sew.spain@sew-eurodrive.es Svájc Bázel Alfred lmhof A.G. Jurastrasse 10 CH-4142 Münchenstein bei Basel Tel.: Fax: info@imhof-sew.ch

20 Címlista Svédország Jönköping SEW-EURODRIVE AB Gnejsvägen 6-8 S Jönköping Box 3100 S Jönköping Tel.: Fax: Szenegál Dakar SENEMECA Mécanique Générale Km 8, Route de Rufisque B.P. 3251, Dakar Tel.: Fax: Szingapúr Szingapúr SEW-EURODRIVE PTE. LTD. No 9, Tuas Drive 2 Jurong Industrial Estate Singapore Tel.: Fax: sales@sew-eurodrive.com.sg Szlovákia Szered SEW-Eurodrive SK s.r.o. Trnavska 920 SK Sered Tel Fax sew@sew-eurodrive.sk Szlovénia Celje Pakman - Pogonska Tehnika d.o.o. UI. XIV. divizije 14 SLO 3000 Celje Tel.: Fax: pakman@siol.net Thaiföld Chon Buri SEW-EURODRIVE (Thailand) Ltd. Bangpakong Industrial Park 2 700/456, Moo.7, Tambol Donhuaroh Muang District Chon Buri Tel.: Fax: sewthailand@sew-eurodrive.co.th Törökország Isztambul SEW-EURODRIVE Hareket Sistemleri Sirketi Bagdat Cad. Koruma Cikmazi No. 3 TR Maltepe ISTANBUL Tel.: Fax: sew@sew-eurodrive.com.tr Tunézia Tunisz T. M.S. Technic Marketing Service 7, rue Ibn EI Heithem Z.I. SMMT 2014 Mégrine Erriadh Tel.: Fax: Új-Zéland ek Auckland SEW-EURODRIVE NEW ZEALAND LTD. P.O. Box Greenmount drive East Tamaki Auckland Tel.: Fax: sales@sew-eurodrive.co.nz Christchurch SEW-EURODRIVE NEW ZEALAND LTD. 10 Settlers Crescent, Ferrymead Christchurch Tel.: Fax: sales@sew-eurodrive.co.nz

21 Címlista USA Gyár Greenville SEW-EURODRIVE INC Old Spartanburg Highway P.O. Box 518 Lyman, S.C Tel.: Fax: Sales Fax: Manuf Fax: Ass Telex ek San Francisco SEW-EURODRIVE INC San Antonio St. Hayward, California Tel.: Fax: Philadelphia/PA SEW-EURODRIVE INC. Pureland Ind. Complex 2107 High Hill Road, P.O. Box 481 Bridgeport, New Jersey Tel.: Fax: Dayton SEW-EURODRIVE INC West Main Street Troy, Ohio Tel.: Fax: Dallas SEW-EURODRIVE INC Platinum Way Dallas, Texas Tel.: Fax: További USA-beli szervizállomások címét igény esetén megküldjük. Venezuela Valencia SEW-EURODRIVE Venezuela S.A. Av. Norte Sur No. 3, Galpon Zona Industrial Municipal Norte Valencia, Estado Carabobo Tel.: Fax:
