Készlet a tartály falra történő felszereléséhez, LZX és LZX Szerelési útmutató

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Készlet a tartály falra történő felszereléséhez, LZX414.00.71000 és LZX414.00.72000 Szerelési útmutató"

Átírás

1 DOC Jul07 Készlet a tartály falra történő felszereléséhez, LZX és LZX Szerelési útmutató 1. Kiadás, 07/2007 wc/kt

2 HACH LANGE GmbH, Minden jog fenntartva. Németországban nyomtatva.

3 Szerelési útmutató Készlet a tartály falra történő felszereléséhez, LZX és LZX DOC Jul07 Bevezetés Ez a Szerelési utasítás ismerteti, hogyan kell telepíteni az LZX (1 m hosszú csöves) és az LZX (0,35 m hosszú csöves) tartályt a felszerelő készlet segítségével. Az LZX és LZX készletekkel szállított alkatrészek A tartály falra felszerelő készletével szállított alkatrészeket és az alkatrészek méretét a 3. oldal 1. ábra és 2. ábra mutatja be. A telepítési méreteket lásd 4. oldal 3. ábra és az 5. oldal 4. ábra. 1. ábra Az LZX és LZX fali tartály felszerelő készletekkel szállított alkatrészek 1 1 Támasztócső (2 m), csuklós (Kat. sz. BRO072) 9 Hatlapfejű csavar, M8 x 30 mm (2x) 2 Cső (1 m), csuklós (Kat. sz. BRO077), only 10 Alátét csavarhoz M8 (2x) LZX Cső (0.35m), csuklós (Kat. sz. BRO078), only 11 Anya M8 (4x) LZX Tömítőgyűrű SONATAX sc-hez (Kat. sz. LZY453) 12 Sapkacsavar készlet, (Kat. sz. LZY362) 5 Tömítődugó (Kat. sz. LZX908) 13 Sapkacsavar M5 x 12 mm (7x) 6 Tartozékok (Kat. sz. LZX764) 14 Rugós alátét for M5 (7x) 7 Dugó (Kat. sz. LZX909) (2x) 15 Dugókulcs 4 mm 8 Tömítődugó (Kat. sz. LZX908) (2x) 1 A szállított alkatrészeket előzetes értesítés nélkül megváltoztathatjuk. 1

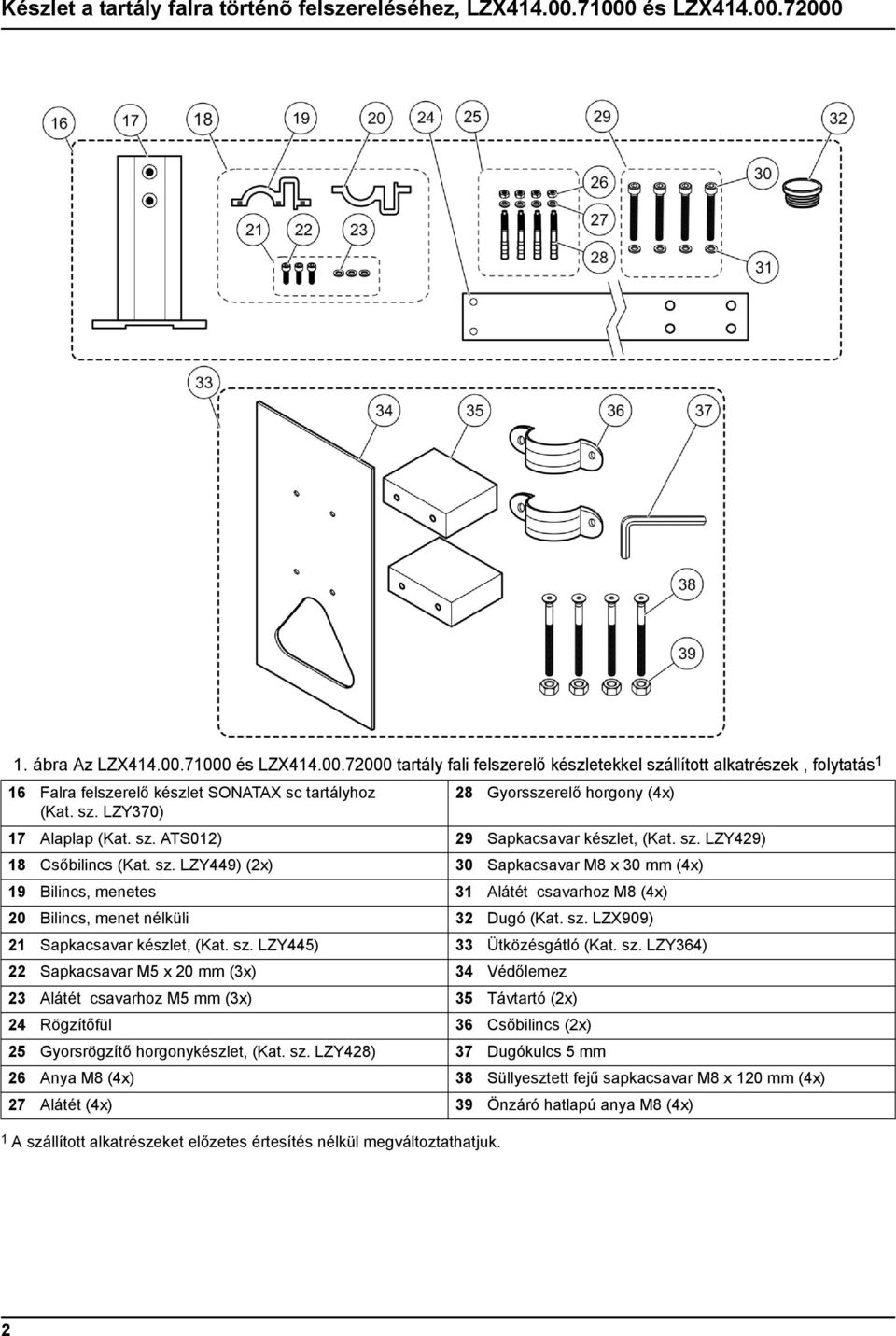

4 1. ábra Az LZX és LZX tartály fali felszerelő készletekkel szállított alkatrészek, folytatás 1 16 Falra felszerelő készlet SONATAX sc tartályhoz 28 Gyorsszerelő horgony (4x) (Kat. sz. LZY370) 17 Alaplap (Kat. sz. ATS012) 29 Sapkacsavar készlet, (Kat. sz. LZY429) 18 Csőbilincs (Kat. sz. LZY449) (2x) 30 Sapkacsavar M8 x 30 mm (4x) 19 Bilincs, menetes 31 Alátét csavarhoz M8 (4x) 20 Bilincs, menet nélküli 32 Dugó (Kat. sz. LZX909) 21 Sapkacsavar készlet, (Kat. sz. LZY445) 33 Ütközésgátló (Kat. sz. LZY364) 22 Sapkacsavar M5 x 20 mm (3x) 34 Védőlemez 23 Alátét csavarhoz M5 mm (3x) 35 Távtartó (2x) 24 Rögzítőfül 36 Csőbilincs (2x) 25 Gyorsrögzítő horgonykészlet, (Kat. sz. LZY428) 37 Dugókulcs 5 mm 26 Anya M8 (4x) 38 Süllyesztett fejű sapkacsavar M8 x 120 mm (4x) 27 Alátét (4x) 39 Önzáró hatlapú anya M8 (4x) 1 A szállított alkatrészeket előzetes értesítés nélkül megváltoztathatjuk. 2

5 1 Csuklós cső (0.35m) (Kat. sz. BRO078) az LZX készletből 2. ábra Méretek 2 Csuklós cső (1m) (Kat. sz. BRO077) az LZX készletből 3

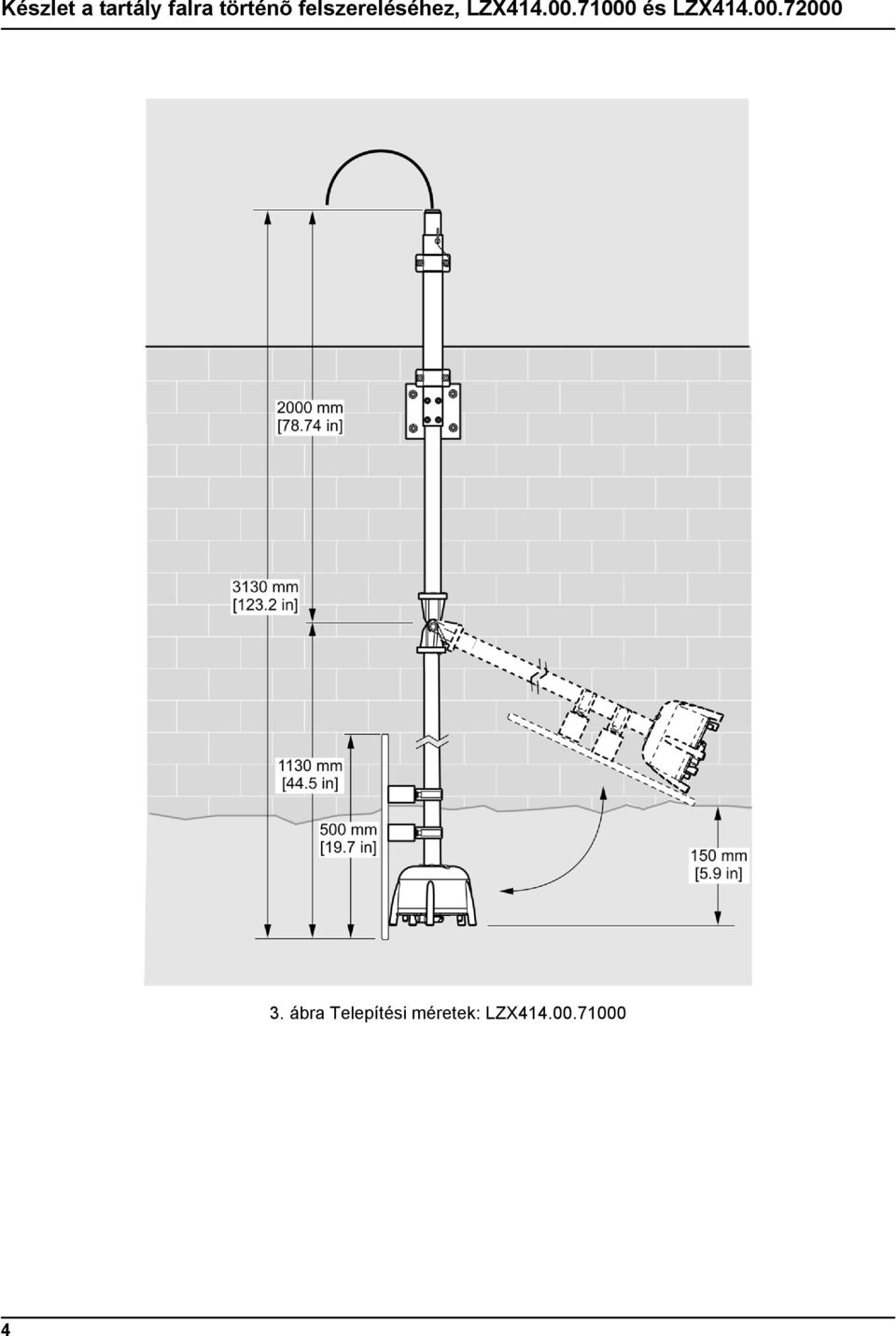

6 3. ábra Telepítési méretek: LZX

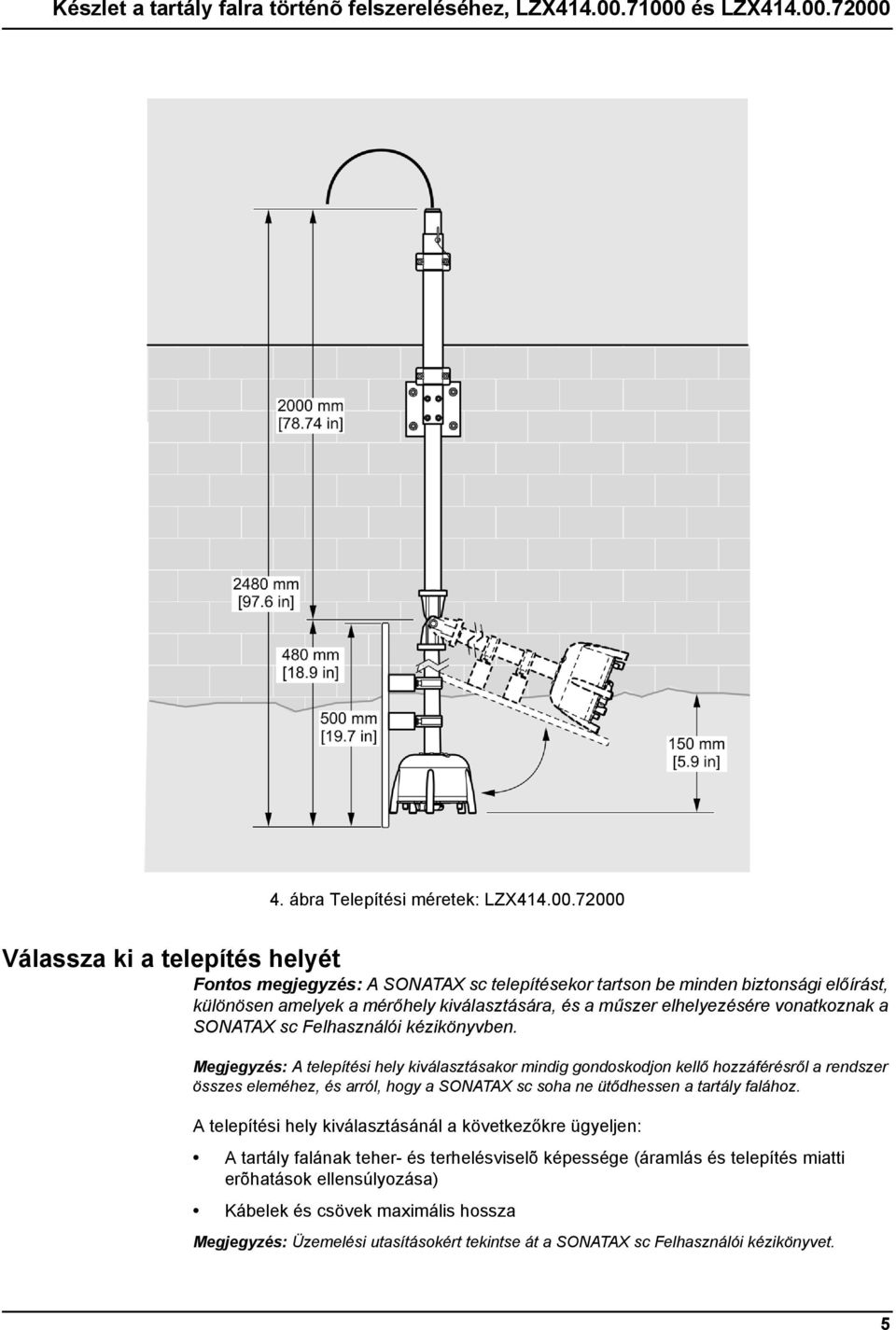

7 4. ábra Telepítési méretek: LZX Válassza ki a telepítés helyét Fontos megjegyzés: A SONATAX sc telepítésekor tartson be minden biztonsági előírást, különösen amelyek a mérőhely kiválasztására, és a műszer elhelyezésére vonatkoznak a SONATAX sc Felhasználói kézikönyvben. Megjegyzés: A telepítési hely kiválasztásakor mindig gondoskodjon kellő hozzáférésről a rendszer összes eleméhez, és arról, hogy a SONATAX sc soha ne ütődhessen a tartály falához. A telepítési hely kiválasztásánál a következőkre ügyeljen: A tartály falának teher- és terhelésviselõ képessége (áramlás és telepítés miatti erõhatások ellensúlyozása) Kábelek és csövek maximális hossza Megjegyzés: Üzemelési utasításokért tekintse át a SONATAX sc Felhasználói kézikönyvet. 5

8 Szerelje fel a tartály fali tartóját 1. Válassza ki a megfelelő telepítési helyet, és szerelje fel a gyorsszerelő horgonyokat. Megjegyzés: Pontos furatokat fúrjon elő, hogy a rögzítőfül teljesen függőlegesen álljon. a. Fúrja ki a lyukakat (lásd 7. oldal 5. ábra) és illessze beléjük a gyorszerelő horgonyokat. b. Kalapáccsal üssön rá a gyorsszerelő horgony fejére, hogy az szétterpeszkedjen a furatban. Megjegyzés: Az anyákat csak az alaplap, és a rögzítőfül összeszerelése, és összeigazítása után húzza szorosra. 2. Négy M8 anya és alátét segítségével szerelje rá az alaplapot a gyorsszerelő horgonyokra (lásd 7. oldal 6. ábra). Kézzel húzza szorosra az anyát. 3. Négy sapkacsavarral (M8x30mm) és alátéttel erősítse a rögzítőfület a gyorsszerelő horgonyokhoz (lásd 8. oldal 7. ábra). Kézzel húzza szorosra a csavarokat. 4. Igazítsa össze függőlegesen az alaplapot és a rögzítőfület, és húzza szorosra a csavarokat. Megjegyzés: Ha a fal nem teljesen függőleges, helyezzen felül, és alul is szabályozó betéteket az alaplap mögé, és ez után húzza szorosra a csavarokat. Ha a rögzítőfül nem függőleges, pár fokkal mozgassa el a furatokban az alaplapot, és a rögzítőfület. 5. Szerelje össze a felső és alsó csuklós csöveket, ahogy azt a 8. oldal 8. ábra mutatja. a. Vezesse át a hatlapfejű csavarokat (M8 x 30 mm) a furatokon, húzza rájuk az alátéteket, és húzza szorosra az M8 anyákat. Megjegyzés: Ne húzza túl szorosra az anyákat. A csukló maradjon mozgásképes, nehogy megsérüljön a forgó kotróhíd és az érzékelő. b. M8 anyákkal biztosítsa a csavarokat. 6. Lazán csavarozza össze a menetes bilincseket a csuklós támasztócső menet nélküli bilincseivel sapkacsavarok (M5x20mm) és rugós alátétek segítségével (lásd 9. oldal 9. ábra). Az eljárás közben ügyeljen a telepítési méretek betartására (lásd 4. oldal 3. ábra és 5. oldal 4. ábra). VIGYÁZAT! Sérülés veszély! Húzza meg elegendõ mértékben a csavarokat, hogy a bilincsek ne csúszhassanak le a támasztócsõrõl. 7. Az adott körülmények, és szükséges merülési mélység (lásd a SONATAX sc Üzemelési utasítása) szerint határozza meg a két felső tartóbilincs helyét, majd csúsztassa rá a támasztócsövet, és a bilincseket a rögzítőfülre. Megjegyzés: Az alsó csuklós cső peremének kb. 3-5 cm-re kell lenni a víz felszíne alatt, hogy az érzékelő a mérések folyamán mindvégig víz alá merítve maradjon. Fontos megjegyzés: Igazítsa össze a bilincseket a rögzítőfülön, és igazítsa meg a csuklót, hogy annak tengelye függőleges legyen a forgó kotróhíd mozgásához viszonyítva. 8. Ellenőrizze a méreteket, majd húzza szorosra az összes csavart. 6

9 9. Az érzékelő felszereléséhez szerelje le a csuklós támasztócsövet a rögzítőfülről (lásd a 9. oldalon a Rögzítse hozzá a SONATAX sc-t pont alatt). 5. ábra Szerelje fel a gyorsszerelő horgonyokat 6. ábra Rögzítse az alaplapot 1 Anya M8 3 Alaplap 2 Alátét csavarhoz M8 4 Gyorsszerelő horgony 7

10 7. ábra Szerelje fel a rögzítőfület 1 Sapkacsavar M8 x 30 mm 4 Gyorsszerelő horgony 2 Alátét 5 Alaplap 3 Rögzítőfül 8. ábra Szerelje fel a csuklót 1 A csukó, csuklós támasztócső alkatrészei 4 Anya M8 2 Csukló, csuklós cső alkatrészei 5 Alátét csavarhoz M8 3 Biztosítóanya, M8 6 Hatlapfejű csavar, M8 x 30 mm 8

11 9. ábra Rögzítse a bilincseket a támasztócsőhöz 1 Menetes bilincs 3 Menet nélküli bilincs 2 Támasztócső Rögzítse hozzá a SONATAX sc-t 1. Csúsztassa rá a tömítőgyűrűt az érzékelő kábelére. 1. Csúsztassa át az érzékelő kábelét a rövidebb (alsó) csuklós csövön, és csavarozza a cső peremét az érzékelőhöz a sapkacsavarok (M5 x 12 mm), és az M5-ös rugós alátétek segítségével (lásd 10. oldal 10. ábra). 2. Csúsztasson egy dugót és egy tömítődugót a kábelre, hogy azokkal tömítse a rövid (alsó) csuklós csövet a csuklónál (lásd 10. oldal 11. ábra). 3. Csúsztasson egy dugót és egy tömítődugót a kábelre, hogy azokkal tömítse a hosszú (felső) csuklós támasztócsövet a csuklónál. 4. Csúsztassa át az érzékelő kábelét a hosszú (felső) csuklós támasztócsövön. 5. A dugó és tömítődugó segítségével tömítse a hosszú (felső) csuklós támasztócsövet a csuklónál. 6. Illessze a dugót és a tömítődugót a támasztócső felső végébe. Ha szükséges, vágja rövidebbre a csövet, és úgy illessze helyükre a dugókat. 9

12 10. ábra Szerelje fel a SONATAX sc-t 1 Érzékelő kábele 4 Alátét 2 Alsó csuklós cső 5 Tömítőgyűrű 3 Sapkacsavar M5 x 20 mm 6 SONATAX sc 11. ábra Illessze helyükre a dugókat 1 Tömítődugó 3 Érzékelő kábele 2 Dugó 4 Csuklós cső 10

13 Szerelje fel a védőlemezt 1. Szerelje rá a védőlemezt az alsó csuklós csőre a 11. oldal 12. ábra ábra szerint. a. Vezesse át a süllyesztett sapkacsavarokat (M8 x 120 mm) a védőlemezeken, és a távtartókon. b. Fogja össze mindkettőt a csővel, majd lazán húzza meg a csőbilincseket M8 önzáró anyák, és alátétek felhasználásával. 2. Mozgassa addig a védőlemezt, amíg az érzékelő kb. 5 cm-re kerül a védőlemez alsó szélétől. Fontos megjegyzés: Igazítsa meg a védőlemezt, hogy az függőleges legyen a forgó kotróhíd mozgásához képest, illetve párhuzamos legyen a csukló tengelyével. Gondoskodjon róla, nehogy a távtartók eltakarják a szondán lévő LED-et, és hogy a szonda 2 lábnyira legyen rögzítve a lemezhez képest. 3. Húzza szorosra az anyákat. 12. ábra Szerelje fel a the védőlemezt 1 Süllyesztett fejű sapkacsavar M8 x 120 mm 4 Távtartók 2 Védőlemez 5 Csőbilincs 3 Alsó csuklós cső 6 Önzáró hatlapú anya M8 11

14 Rögzítse a támasztócsövet az alaplaphoz 1. Csúsztassa a bilincseket (amelyek a támasztócsőhöz, az érzékelőhöz, és a védőlemezhez vannak erősítve) a rögzítőfülre, majd igazítsa össze az összes alkatrészt, figyelembe véve a telepítésre magadott méreteket, és a helyi adottságokat (12. oldal 13. ábra). Ellenőrizze az érzékelő elhelyezkedését a tartályban, majd húzza szorosra az összes csavart. 2. Húzza ki az érzékelő kábelét a vezérlőig, és gyorscsatlakozóval csatlakoztassa hozzá. 3. Folytassa az eljárást a SONATAX sc és a vezérlő Üzemelési utasításában leírtak szerint. 13. ábra A tartály falra felszerelő készlete összeszerelve (érzékelő nélkül) 12

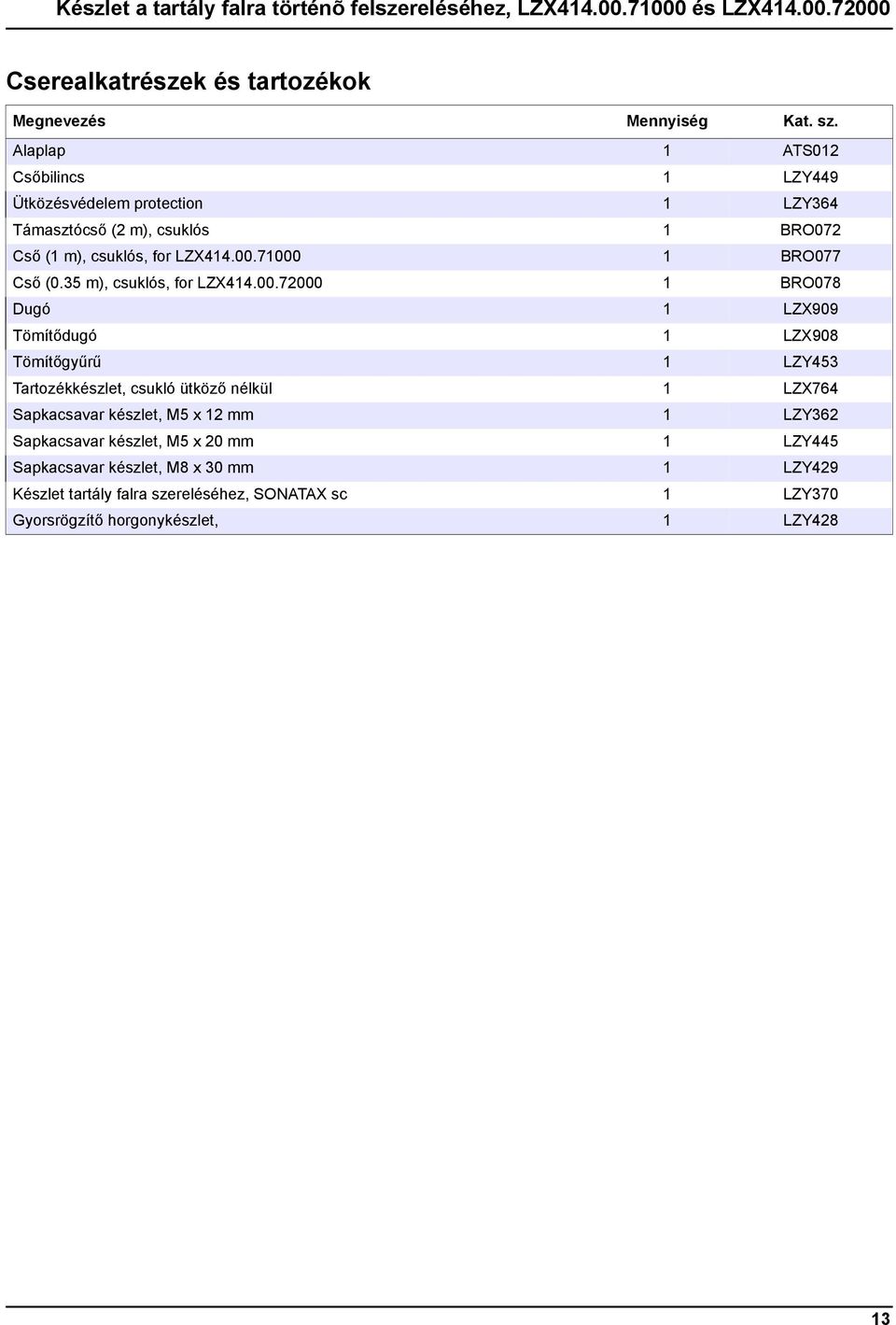

15 Cserealkatrészek és tartozékok Megnevezés Mennyiség Kat. sz. Alaplap 1 ATS012 Csőbilincs 1 LZY449 Ütközésvédelem protection 1 LZY364 Támasztócső (2 m), csuklós 1 BRO072 Cső (1 m), csuklós, for LZX BRO077 Cső (0.35 m), csuklós, for LZX BRO078 Dugó 1 LZX909 Tömítődugó 1 LZX908 Tömítőgyűrű 1 LZY453 Tartozékkészlet, csukló ütköző nélkül 1 LZX764 Sapkacsavar készlet, M5 x 12 mm 1 LZY362 Sapkacsavar készlet, M5 x 20 mm 1 LZY445 Sapkacsavar készlet, M8 x 30 mm 1 LZY429 Készlet tartály falra szereléséhez, SONATAX sc 1 LZY370 Gyorsrögzítő horgonykészlet, 1 LZY428 13

16 Kapcsolatfelvételi adatok HACH Company World Headquarters P.O. Box 389 Loveland, Colorado U.S.A. Tel (800) 227-HACH (800) (U.S.A. only) Fax (970) Repair Service in the United States: HACH Company Ames Service 100 Dayton Avenue Ames, Iowa Tel (800) (U.S.A. only) Fax (515) Repair Service in Canada: Hach Sales & Service Canada Ltd Border Street, Unit 34 Winnipeg, Manitoba R3H 0X4 Tel (800) (Canada only) Tel (204) Fax (204) Repair Service in Latin America, the Caribbean, the Far East, Indian Subcontinent, Africa, Europe, or the Middle East: Hach Company World Headquarters, P.O. Box 389 Loveland, Colorado, U.S.A. Tel +001 (970) Fax +001 (970) HACH LANGE GMBH Willstätterstraße 11 D Düsseldorf Tel. +49 (0) Fax +49 (0) HACH LANGE LTD Pacific Way Salford GB-Manchester, M50 1DL Tel. +44 (0) Fax +44 (0) HACH LANGE LTD Unit 1, Chestnut Road Western Industrial Estate IRL-Dublin 12 Tel. +353(0) Fax +353(0) info@hach-lange.ie DR. BRUNO LANGE GES. MBH Industriestraße 12 A-3200 Obergrafendorf Tel. +43 (0) Fax +43 (0) info@hach-lange.at DR. BRUNO LANGE AG Juchstrasse 1 CH-8604 Hegnau Tel. +41(0) Fax +41(0) info@hach-lange.ch HACH LANGE FRANCE S.A.S. 33, Rue du Ballon F Noisy Le Grand Tél. +33 (0) Fax +33 (0) info@hach-lange.fr HACH LANGE SA Motstraat 54 B-2800 Mechelen Tél. +32 (0) Fax +32 (0) info@hach-lange.be DR. LANGE NEDERLAND B.V. Laan van Westroijen 2a NL-4003 AZ Tiel Tel. +31(0) Fax +31(0) info@hach-lange.nl HACH LANGE APS Ĺkandevej 21 DK-2700 Brřnshřj Tel Fax info@hach-lange.dk HACH LANGE AB Vinthundsvägen 159A SE Sköndal Tel. +46 (0) Fax +46 (0) info@hach-lange.se HACH LANGE S.R.L. Via Riccione, 14 I Milano Tel Fax info@hach-lange.it HACH LANGE S.L.U. Edif. Arteaga Centrum C/Larrauri, 1C- 2Ş Pl. E Derio/Vizcaya Tel Fax info@hach-lange.es HACH LANGE LDA Av. do Forte nş8 Fracçăo M P Carnaxide Tel Fax info@hach-lange.pt HACH LANGE SP.ZO.O. ul. Opolska 143 a PL Wrocław Tel. +48 (0) Fax +48 (0) info@hach-lange.pl HACH LANGE S.R.O. Lešanská 2a/1176 CZ Praha 4 Tel Fax info@hach-lange.cz HACH LANGE S.R.O. Roľnícka 21 SK Bratislava Vajnory Tel (0) Fax +421 (0) info@hach-lange.sk HACH LANGE KFT. Hegyalja út H-1016 Budapest Tel. +36 (06) Fax +36 (06) info@hach-lange.hu HACH LANGE S.R.L. Str. Leonida, nr. 13 Sector 2 RO Bucuresti Tel. +40 (0) Fax +40 (0) info@hach-lange.ro HACH LANGE 8, Kr. Sarafov str. BG-1164 Sofia Tel (0) Fax +359 (0) info@hach-lange.bg HACH LANGE SU ANALİZ SİSTEMLERİ LTD.ŞTİ. Hilal Mah. 75. Sokak Arman Plaza No: 9/A TR Çankaya/ANKARA Tel. +90 (0) Fax +90 (0) bilgi@hach-lange.com.tr HACH LANGE D.O.O. Fajfarjeva 15 SI-1230 Domžale Tel (0) Fax +386 (0) info@hach-lange.si ΗΑCH LANGE E.Π.Ε. Αυλίδος 27 GR Αθήνα Τηλ Fax info@hach-lange.gr HACH LANGE E.P.E. 27, Avlidos str GR Athens Tel Fax info@hach-lange.gr

VIGYÁZAT Olyan lehetséges vészhelyzetet jelez, amely enyhe vagy közepesen súlyos testi sérülést illetve készülék rongálódást eredményezhet.

VIGYÁZAT Olyan lehetséges vészhelyzetet jelez, amely enyhe vagy közepesen súlyos testi sérülést illetve készülék rongálódást eredményezhet. Szerelési útmutató Tisztító egység DOC307.86.00747 Biztonsági óvintézkedések Mielőtt kicsomagolná, üzembe helyezné vagy működtetné a beredezést, olvassa végig a teljes anyagot. Szenteljen figyelmet az
