48EA sorozat Elektronikusan vezérlelt sarokcsavarozó

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "48EA sorozat Elektronikusan vezérlelt sarokcsavarozó"

Átírás

1 Alkatrész útmutató PL2HU-48EA 07/8/202 48EA sorozat Elektronikusan vezérlelt sarokcsavarozó További termékinformációkért keresse fel weboldalunkat:

2

3 Cleco Általános információk PL2HU-48EA 07/8/202 Nyelv változat: Ez az Alkatrész útmutató fordítás, amely a szerszámok használatában és javításában érintett összes személynek szól. Termék azonosítása: Lásd a Modell nomenklatúra részt ebben a dokumentumban. Zajszint és vibráció: Lásd a CE-002DC és CE-002TD dokumentumokat. Általános leírás: Kefe nélküli egyenáramú motorral hajtott elektronikus jelátalakítóval vezérelt hordozható sarokcsavarozók. Rendeltetés: Ezek az egyenáramú csavarozó szerszámok menetes csavarkötések meghúzására vagy rögzítőelemek felcsavarására szolgálnak. Csak rendeltetésszerűen használja. A szerszámok nem helyénvaló használata a szerszám károsodását vagy a kezelő sérülését okozhatja. Szerzői jogvédelem: Az Apex Tool Group, LLC fenntartja a jogot, hogy ezt a dokumentumot ill, a terméket előzetes értesítés nélkül módosítsa, kiegészítse vagy fejlessze. Jelen dokumentum semmilyen módon vagy formában, részben vagy egészben nem reprodukálható vagy másolható más természetes vagy gépi nyelvre vagy adathordozóra, akár elektronikus, mechanikus, optikai vagy egyéb eszközre az Apex Tool Group, LLC kifejezett engedélye nélkül. Oldal 3

4 PL2HU-48EA 07/8/202 Cleco Nomenklatúra A 48 E A X XXX XXX X Szerszám sorozat 48 Motor típusa E = Kefe nélküli elektromotor Szerszám típus A = Derékszög Jellemző - = Mátrix szerszám csatlakozó (standard) E = LB pneumatikus csatlakozó Maximális nyomaték Nm (egész Nm-re kerekítve) = Nm 28 = 28 Nm 4 = 4 Nm 8 = 8 Nm 90 = 87 Nm 0 = 04 Nm 3 = 33 Nm 7 = 76 Nm 230 = 230 Nm Szerelvény AL3 = 3/8" derékszögű négyzetes foglalat AM3 = 3/8" derékszögű négyzetes foglalat AM4 = /2" derékszögű négyzetes foglalat AH4 = /2" derékszögű négyzetes foglalat MH4 = /2" derékszögű négyzetes foglalat AX6 = 3/4" derékszögű négyzetes foglalat Tengely típus - = Rögzítőcsap tartó (Standard) B = Golyókosár Oldal 4

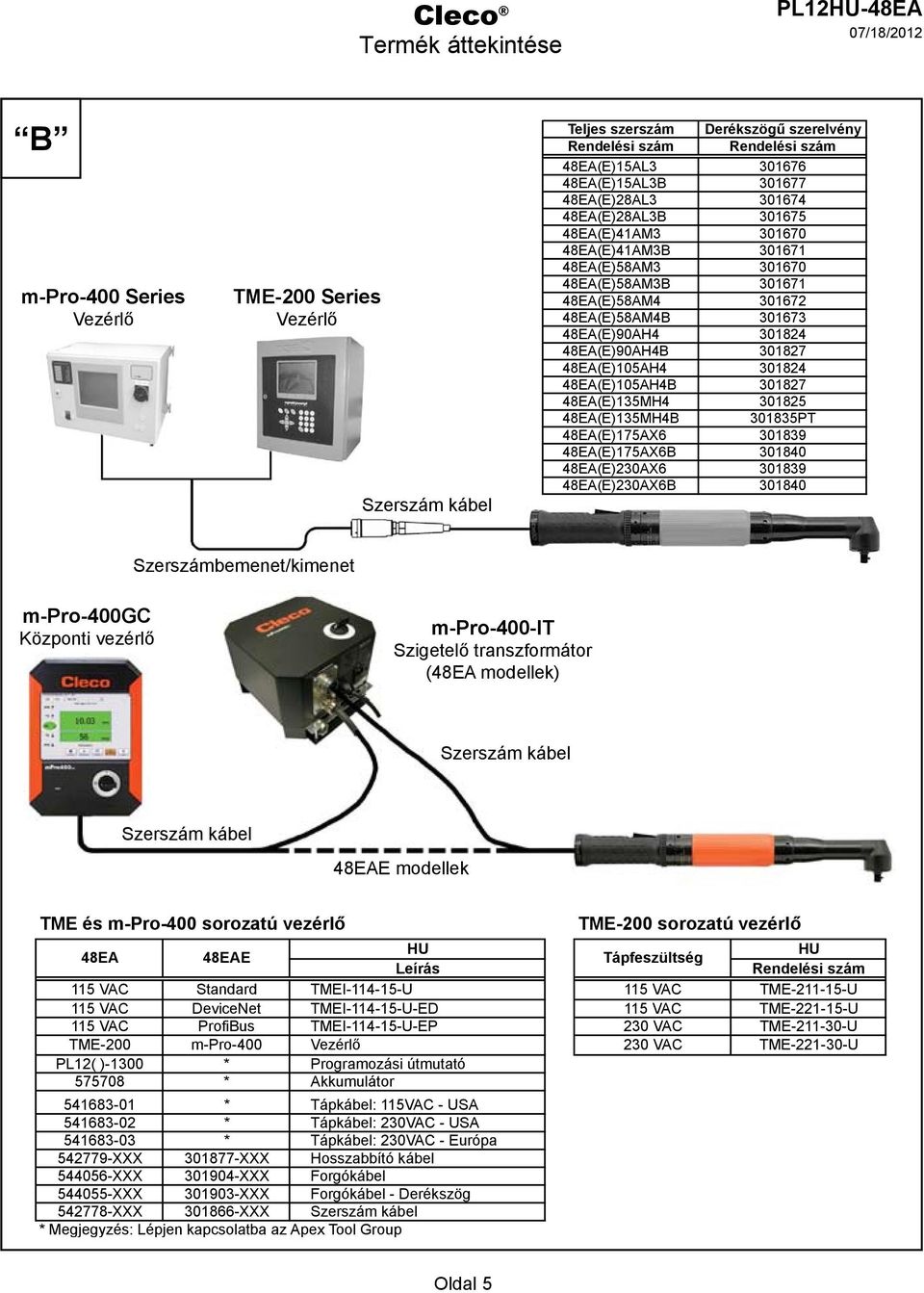

5 Cleco Termék áttekintése PL2HU-48EA 07/8/202 B m-pro-400 Series Vezérlő TME-200 Series Vezérlő Szerszám kábel Teljes szerszám Derékszögű szerelvény Rendelési szám Rendelési szám 48EA(E)AL EA(E)AL3B EA(E)28AL EA(E)28AL3B EA(E)4AM EA(E)4AM3B EA(E)8AM EA(E)8AM3B EA(E)8AM EA(E)8AM4B EA(E)90AH EA(E)90AH4B EA(E)0AH EA(E)0AH4B EA(E)3MH EA(E)3MH4B 3083PT 48EA(E)7AX EA(E)7AX6B EA(E)230AX EA(E)230AX6B Szerszámbemenet/kimenet m-pro-400gc Központi vezérlő m-pro-400-it Szigetelő transzformátor (48EA modellek) Szerszám kábel Szerszám kábel 48EAE modellek TME és m-pro-400 sorozatú vezérlő 48EA 48EAE HU Leírás VAC Standard TMEI-4--U VAC DeviceNet TMEI-4--U-ED VAC ProfiBus TMEI-4--U-EP TME-200 m-pro-400 Vezérlő PL2( )-300 * Programozási útmutató 7708 * Akkumulátor * Tápkábel: VAC - USA * Tápkábel: 230VAC - USA * Tápkábel: 230VAC - Európa XXX XXX Hosszabbító kábel 4406-XXX XXX Forgókábel 440-XXX XXX Forgókábel - Derékszög XXX XXX Szerszám kábel * Megjegyzés: Lépjen kapcsolatba az Apex Tool Group TME-200 sorozatú vezérlő Tápfeszültség HU Rendelési szám VAC TME-2--U VAC TME-22--U 230 VAC TME-2-30-U 230 VAC TME U Oldal

6 PL2HU-48EA 07/8/202 Cleco Méretek C 3/8 négyzetes foglalat 48EA(E)AL3(B) (Rögzítőcsap látható) 3/8 négyzetes foglalat 48EA(E)28AL3(B) (Rögzítőcsap látható) 3/8 négyzetes foglalat 48EA(E)4AM3(B) 48EA(E)8AM3(B) (Rögzítőcsap látható) /2 négyzetes foglalat 48EA(E)8AM4(B) (Rögzítőcsap látható) Oldal 6

7 Cleco Méretek PL2HU-48EA 07/8/202 C2 /2 négyzetes foglalat 48EA(E)90AH4(B) 48EA(E)0AH4(B) (Rögzítőcsap látható) /2 négyzetes foglalat 48EA(E)3MH4(B) (Rögzítőcsap látható) 3/4 négyzetes foglalat 48EA(E)7AX6(B) 48EA(E)230AX6(B) (Rögzítőcsap látható) Oldal 7

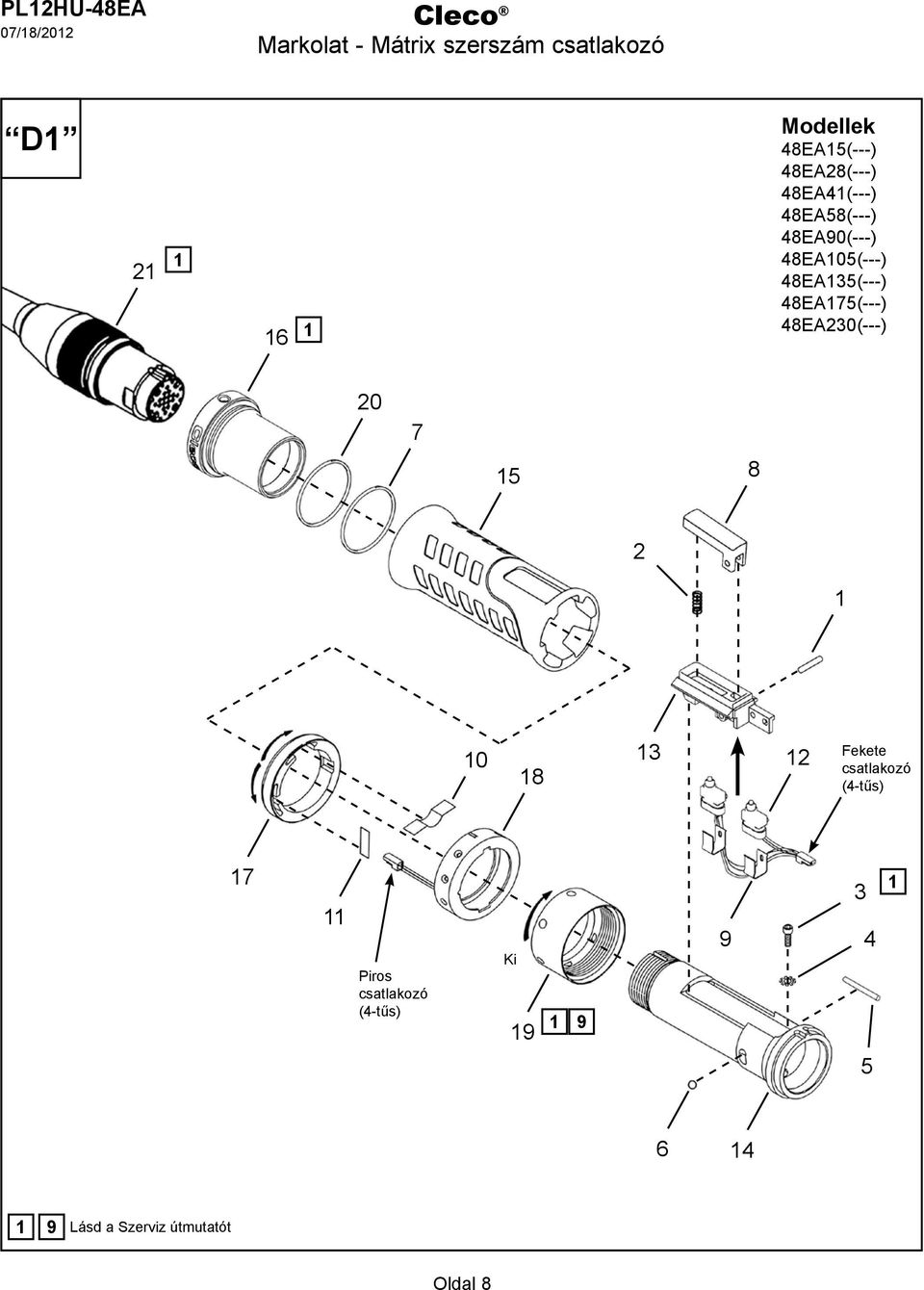

8 PL2HU-48EA 07/8/202 Cleco Markolat - Mátrix szerszám csatlakozó D 2 6 Modellek 48EA(---) 48EA28(---) 48EA4(---) 48EA8(---) 48EA90(---) 48EA0(---) 48EA3(---) 48EA7(---) 48EA230(---) Fekete csatlakozó (4-tűs) 7 Piros csatlakozó (4-tűs) Ki Lásd a Szerviz útmutatót Oldal 8

9 Cleco Markolat - Mátrix szerszám csatlakozó PL2HU-48EA 07/8/202 "D" ábra H i v. Szám # X Kapcsoló csap Kapcsoló rugó 3 B9V 3 Zárócsavar - # W 3 Záró alátét Rugóházcsap 6 09PT 3 Acélgolyó - 3/6" (4,76mm) O-gyűrű 8 F9008 Indító kapcsoló Kapcsoló rugós kapocs Hátramenet rugó Előremenet/hátramenet rugó 2 F Indító/hátramenet kapcsoló Kapcsoló tartó 4 40 Markolat Markolat hüvely Csatlakozó hüvely Fordító rugó Fénygyűrű szerkezet Markolat rögzítőanya O-gyűrű Szerszám kábel (Opcionális hosszúság) M méteres kábel M 2 méteres kábel M 3 méteres kábel M 6 méteres kábel M 8 méteres kábel M 0 méteres kábel M méteres kábel M 0 méteres kábel Egyenes szerszám forgókábel (Opcionális hosszúság) 4406-M méteres kábel M 2 méteres kábel M 3 méteres kábel M 6 méteres kábel M 8 méteres kábel M 0 méteres kábel 4406-M méteres kábel Derékszögű szerszám forgókábel (Opcionális hosszúság) 440-M méteres kábel 440-2M 2 méteres kábel 440-3M 3 méteres kábel M 6 méteres kábel 440-8M 8 méteres kábel 440-0M 0 méteres kábel 440-M méteres kábel Szerszám kábel hosszabbító (Opcionális hosszúság) M méteres kábel M 2 méteres kábel M 3 méteres kábel M 6 méteres kábel M 0 méteres kábel M méteres kábel M 0 méteres kábel (#) Mennyiség (X) Ajánlott alkatrészek HU Leírás Oldal 9

10 PL2HU-48EA 07/8/202 Cleco Markolat - LB pneumatikus szerszám csatlakozó D2 2 6 Modellek 48EAE(---) 48EAE28(---) 48EAE4(---) 48EAE8(---) 48EAE90(---) 48EAE0(---) 48EAE3(---) 48EAE7(---) 48EAE230(---) Fekete csatlakozó (4-tűs) 7 Piros csatlakozó (4-tűs) Ki Lásd a Szerviz útmutatót Oldal 0

11 Cleco Markolat - LB pneumatikus szerszám csatlakozó PL2HU-48EA 07/8/202 "D2" ábra H i v. Szám # X Kapcsoló csap Kapcsoló rugó 3 B9V 3 Zárócsavar - # W 3 Záró alátét Rugóházcsap 6 09PT 3 Acélgolyó - 3/6" (4,76mm) O-gyűrű 8 F9008 Indító kapcsoló Kapcsoló rugós kapocs Hátramenet rugó Előremenet/hátramenet rugó 2 F Indító/hátramenet kapcsoló Kapcsoló tartó Markolat Markolat hüvely E Csatlakozó hüvely Fordító rugó Fénygyűrű szerkezet Markolat rögzítőanya O-gyűrű Szerszám kábel (Opcionális hosszúság) M 2 méteres kábel M 3 méteres kábel M 4 méteres kábel M 6 méteres kábel M 8 méteres kábel M 0 méteres kábel M méteres kábel Egyenes szerszám forgókábel (Opcionális hosszúság) M 2 méteres kábel M 3 méteres kábel M 8 méteres kábel M méteres kábel Derékszögű szerszám forgókábel (Opcionális hosszúság) M 2 méteres kábel M 3 méteres kábel M 8 méteres kábel M méteres kábel Szerszám kábel hosszabbító (Opcionális hosszúság) M 4 méteres kábel M 8 méteres kábel M 0 méteres kábel M 20 méteres kábel M 30 méteres kábel M 40 méteres kábel M 0 méteres kábel (#) Mennyiség (X) Ajánlott alkatrészek HU Leírás Oldal

12 PL2HU-48EA 07/8/202 Cleco Motor - Mátrix szerszám csatlakozó E 6 Fekete (4-tűs) Barna (4-tűs) Fehér (2-tűs) Föld <3> D <4> D Fehér (4-tűs) 7 3 Modellek 48EA(---) 48EA28(---) 48EA4(---) 48EA8(---) 48EA90(---) 48EA0(---) 48EA3(---) 48EA7(---) 48EA230(---) Piros (4-tűs) Barna (4-tűs) Fehér (2-tűs) A jelátalakítóhoz Loctite Az erősítő táblához 8 Loctite 242 Ki Loctite Modellek 48EA(---) 48EA28(---) 48EA4(---) 48EA8(---) Lásd a Szerviz útmutatót Az erősítő táblához Modellek 48EA90(---) 48EA0(---) 48EA3(---) 48EA7(---) 48EA230(---) Oldal 2

13 Cleco Motor - Mátrix szerszám csatlakozó PL2HU-48EA 07/8/202 "E" ábra H i v. Szám # X D-fejű csavar - #4-40 x Íves alátét Távtartó - /6" (7,93mm) 4 "E" táblázat 2 Rögzítőgyűrű 4288 Motor távtartó Motor szerkezet 7 "E" táblázat Jelátalakító szerkezet 8 "E" táblázat Burkolat 9 B9X 3 D-fejű csavar - #4-40 x / Záróanya (#) Mennyiség (X) Ajánlott alkatrészek HU Leírás "E" táblázat H i v. Leírás # 48EA # 48EA28 48EA4 # 48EA8 # 48EA90 48EA0 48EA3 # 48EA7 48EA230 4 Rögzítőgyűrű Jelátalakító (Nincs programozva) Jelátalakító (Programozva) P P P P P Jelátalakító kapacitása 2 Nm 3 Nm 48 Nm 00 Nm 40 Nm 8 Burkolat Oldal 3

14 PL2HU-48EA 07/8/202 Cleco Motor - LB pneumatikus szerszám csatlakozó E2 6 Fekete (4-tűs) Barna (4-tűs) Fehér (2-tűs) Föld <3> D2 <4> D2 Fehér (4-tűs) 7 3 Modellek 48EAE(---) 48EAE28(---) 48EAE4(---) 48EAE8(---) 48EAE90(---) 48EAE0(---) 48EAE3(---) 48EAE7(---) 48EAE230(---) Piros (4-tűs) Barna (4-tűs) Fehér (2-tűs) A jelátalakítóhoz Loctite Az erősítő táblához 8 Loctite 242 Ki Loctite Modellek 48EAE(---) 48EAE28(---) 48EAE4(---) 48EAE8(---) Lásd a Szerviz útmutatót Az erősítő táblához Modellek 48EAE90(---) 48EAE0(---) 48EAE3(---) 48EAE7(---) 48EAE230(---) Oldal 4

15 Cleco Motor - LB pneumatikus szerszám csatlakozó PL2HU-48EA 07/8/202 "E2" ábra H i v. Szám # X D-fejű csavar - #4-40 x Íves alátét Távtartó - /6" (7,93mm) 4 "E2" táblázat 2 Rögzítőgyűrű 4288 Motor távtartó E Motor szerkezet 7 "E2" táblázat Jelátalakító szerkezet 8 "E2" táblázat Burkolat 9 B9X 3 D-fejű csavar - #4-40 x / Záróanya (#) Mennyiség (X) Ajánlott alkatrészek HU Leírás "E2" táblázat H i v. Leírás # 48EAE # 48EAE28 48EAE4 # 48EAE8 # 48EAE90 48EAE0 48EAE3 # 48EAE7 48EAE230 4 Rögzítőgyűrű Jelátalakító (Nincs programozva) Jelátalakító (Programozva) P P P P P Jelátalakító kapacitása 2 Nm 3 Nm 48 Nm 00 Nm 40 Nm 8 Burkolat Oldal

16 PL2HU-48EA 07/8/202 Cleco Egyszeres fogaskerék meghajtás F Modellek 48EA(E)(---) E, E Lásd a Szerviz útmutatót Oldal 6

17 Cleco Egyszeres fogaskerék meghajtás PL2HU-48EA 07/8/202 "F" ábra H i v. Szám # X O-gyűrű Rögzítőgyűrű Nyomóalátét Alátét Fogaskoszorú Tűgörgős csapágy Bolygókerék (2T) Bolygókerék tartó Hosszabbító fogaskerék Fogastengely adapter (#) Mennyiség (X) Ajánlott alkatrészek (T) Fog HU Leírás Oldal 7

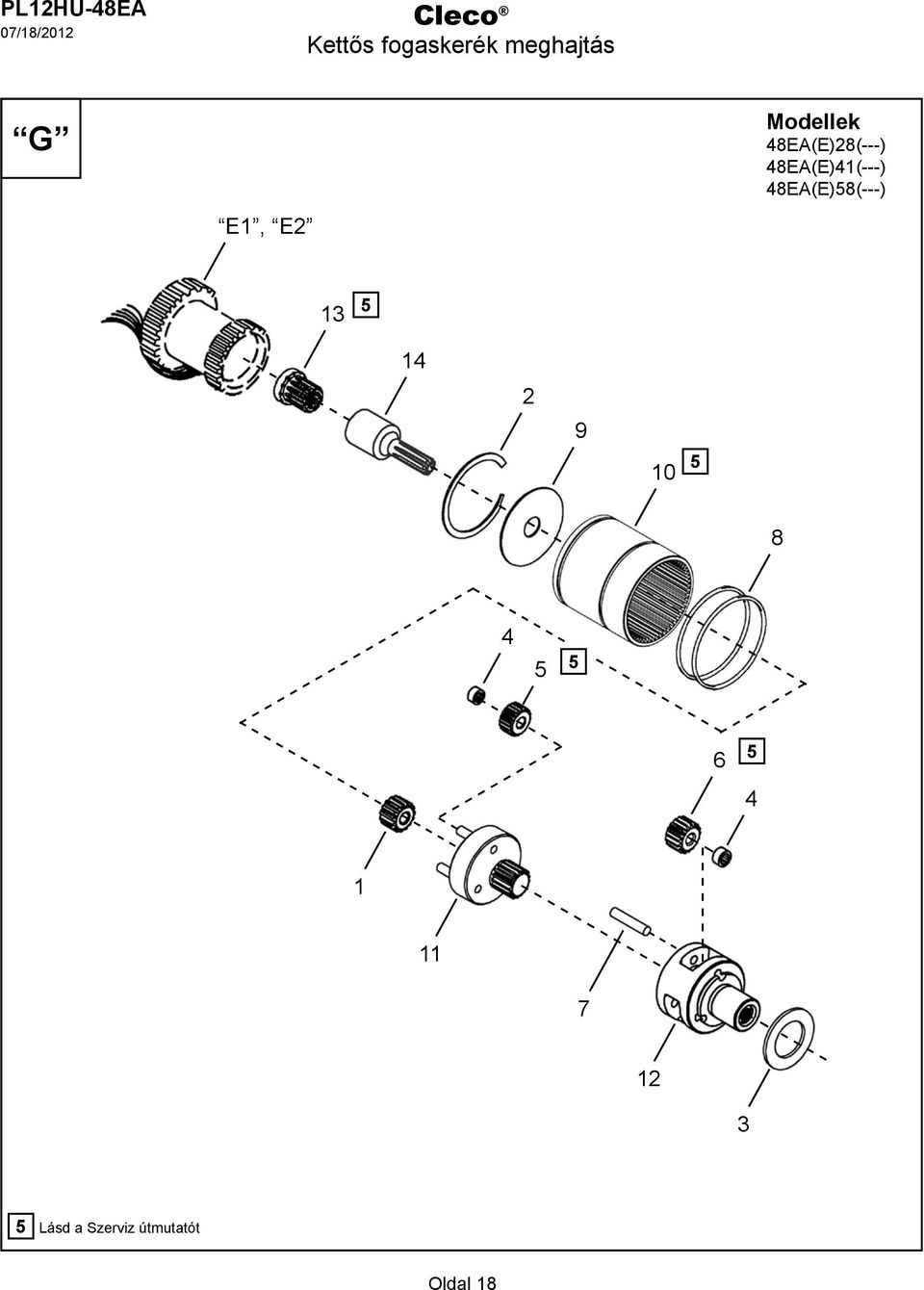

18 PL2HU-48EA 07/8/202 Cleco Kettős fogaskerék meghajtás G E, E2 Modellek 48EA(E)28(---) 48EA(E)4(---) 48EA(E)8(---) Lásd a Szerviz útmutatót Oldal 8

19 Cleco Kettős fogaskerék meghajtás PL2HU-48EA 07/8/202 "G" ábra H i v. Szám # X Ráhúzható fogaskerék (7T) Rögzítőgyűrű 3 "G" táblázat 2 Nyomóalátét Tűgörgős csapágy Bolygókerék (7T) 6 "G" táblázat 3 6 Bolygókerék Bolygókerék csap O-gyűrű Alátét Fogaskoszorú "G" táblázat Bolygókerék tartó 2 "G" táblázat Bolygókerekes hajtóműház Fogastengely adapter Hosszabbító fogaskerék (#) Mennyiség (X) Ajánlott alkatrészek (T) Fog HU Leírás "G" táblázat H i v. Leírás # 48EA(E)28 # 48EA(E)4 # 48EA(E)8 3 Alátét Bolygókerék (7T) (7T) (20T) Bolygókerék tartó Bolygókerekes hajtóműház (T) Fog Oldal 9

20 PL2HU-48EA 07/8/202 Cleco Kettős fogaskerék meghajtás H 7 8 Modellek 48EA(E)90(---) 48EA(E)0(---) 48EA(E)3(---) Loctite Loctite Ki 4 6 Lásd a Szerviz útmutatót Oldal 20

21 Cleco Kettős fogaskerék meghajtás PL2HU-48EA 07/8/202 "H" ábra H i v. Szám # X Rögzítőgyűrű Nyomóalátét Tűgörgős csapágy O-gyűrű 48 Alátét Fogaskoszorú Tűgörgős csapágy Bolygókerék (27T) 9 "H" táblázat Bolygókerék tartó Bolygókerék csap "H" táblázat 3 6 Bolygókerék Tűgörgős csapágy 3 "H" táblázat Bolygókerekes hajtóműház Hajtóműház (hiv. 3) 469 Burkolat Rögzítőanya Fogastengely adapter Hosszabbító fogaskerék (#) Mennyiség (X) Ajánlott alkatrészek (T) Fog HU Leírás "H" táblázat H i v. Leírás # 48EA(E)90 # 48EA(E)0 48EA(E)3 9 Bolygókerék tartó Bolygókerék (7T) (2T) 3 Bolygókerekes hajtóműház (T) Fog Oldal 2

22 PL2HU-48EA 07/8/202 Cleco Háromszoros fogaskerék hajtás I Modellek 48EA(E)7(---) 48EA(E)230(---) Loctite Loctite Lásd a Szerviz útmutatót Oldal 22

23 Cleco Háromszoros fogaskerék hajtás PL2HU-48EA 07/8/202 "I" ábra H i v. Szám # X Rögzítőgyűrű Nyomóalátét O-gyűrű O-gyűrű Nyomóalátét Rögzítőgyűrű Nyomóalátét Tűgörgős csapágy 9 B24Z 2 Hatlapfejű zárócsavar - #6-32 x / O-gyűrű Alátét Fogaskoszorú Tűgörgős csapágy Bolygókerék (20T) "I" táblázat Bolygókerék tartó Bolygókerék csap 7 "I" táblázat 3 6 Bolygókerék Burkolat 9 "I" táblázat Bolygókerekes hajtóműház Fogaskoszorú adapter Bolygókerék csap Bolygókerék (6T) Bolygókerekes hajtóműház Hajtóműház (hiv. 8-9) Fogastengely adapter Hosszabbító fogaskerék (#) Mennyiség (X) Ajánlott alkatrészek (T) Fog HU Leírás "I" táblázat H i v. Leírás # 48EA(E)7 # 48EA(E)230 Bolygókerék tartó Bolygókerék (4T) (7T) 9 Bolygókerekes hajtóműház (T) Fog Oldal 23

24 PL2HU-48EA 07/8/202 Cleco Elforgásgátló felszerelése J H Modellek 48EA(E)90(---) 48EA(E)0(---) 48EA(E)3(---) 4 /2 elforgásgátló Alkalmazástól függ Vásárló szerzi be 6 Ki Vigyázat Alkalmazás: 68 Nm-es vagy magasabb 6 Lásd a Szerviz útmutatót 6 K I 2 4 Modellek 48EA(E)7(---) 48EA(E)230(---) 3 3/4 elforgásgátló Alkalmazástól függ Vásárló szerzi be 6 7 Vigyázat 8 Alkalmazás: 68 Nm-es vagy magasabb 6 Lásd a Szerviz útmutatót 6 Oldal 24

25 Cleco Elforgásgátló felszerelése PL2HU-48EA 07/8/202 "J" ábra H i v. Szám # X 4206 Bilincs (hiv. 2-3) 2 B32Z 2 4 Állítócsavar - #8-32 x /2 3 B29J 2 Állítócsavar - #8-32 x / Hornyolt ék 469 Burkolat Rögzítőanya (#) Mennyiség (X) Ajánlott alkatrészek HU Leírás "K" ábra H i v. Szám # X 3297 Ütközőtalp gyűrű (hiv. 2-6) 2 B6A 2 Hatlapfejű zárócsavar Alátét 4 B0D 3 Állítócsavar Záróhüvely 6 C08Y 3 Anya Burkolat Rögzítőanya (#) Mennyiség (X) Ajánlott alkatrészek HU Leírás Oldal 2

26 PL2HU-48EA 07/8/202 Cleco Derékszögű fej szerelvény (AL3 kód) L 3/8 négyzetes foglalat (Rögzítőcsap tartó) 3/8 négyzetes foglalat (Golyókosár) Modellek 48EA(E)(---) N 6 7 N Golyókosár 3/8 3/ Rögzítőcsap tartó 6 8 N Megjegyzés: A kúpfogaskereket és a kúpos fogastengelyt mindig egyidejűleg cserélje, mivel egyformán kell bekopniuk. Loctite Lásd a Szerviz útmutatót Oldal 26

27 Cleco Derékszögű fej szerelvény (AL3 kód) PL2HU-48EA 07/8/202 "L" ábra H i v. Szám # X HU Leírás Zárógyűrű Golyós csapágy Távtartó Csapágy Kúpfogaskerék készlet Derékszögű burkolat Tűgörgős csapágy Kimenő tengely - 3/8" (9,2mm) (hiv. 9-) Rögzítő 0 9D648 3 Rugó 26989PT 3 Csatlakozó Kimenő tengely - 3/8" (9,2mm) (hiv. 3-) 3 09PT 3 Acélgolyó 4 WS-37 3 Rugó LB Csapágypersely PT 2 Golyós csapágy Rögzítőanyat (hiv. 8-9) O-gyűrű Tengely tömítés (#) Mennyiség (X) Ajánlott alkatrészek Oldal 27

28 PL2HU-48EA 07/8/202 Cleco Derékszögű fej szerelvény (AL3 kód) M 3/8 négyzetes foglalat (Rögzítőcsap tartó) 3/8 négyzetes foglalat (Golyókosár) Modellek 48EA(E)28(---) N 6 7 N Golyókosár 3/8 3/ Rögzítőcsap tartó 6 8 N Megjegyzés: A kúpfogaskereket és a kúpos fogastengelyt mindig egyidejűleg cserélje, mivel egyformán kell bekopniuk. Loctite Lásd a Szerviz útmutatót Oldal 28

29 Cleco Derékszögű fej szerelvény (AL3 kód) PL2HU-48EA 07/8/202 "M" ábra H i v. Szám # X HU Leírás Zárógyűrű Golyós csapágy Távtartó Csapágy Kúpfogaskerék készlet Derékszögű burkolat Tűgörgős csapágy Kimenő tengely - 3/8" (9,2mm) (hiv. 9-) Rögzítő 0 9D648 3 Rugó 26989PT 3 Csatlakozó Kimenő tengely - 3/8" (9,2mm) (hiv. 3-) 3 09PT 3 Acélgolyó 4 WS-37 3 Rugó LB Csapágypersely PT 2 Golyós csapágy Rögzítőanya (hiv. 8-9) O-gyűrű Tengely tömítés (#) Mennyiség (X) Ajánlott alkatrészek Oldal 29

30 PL2HU-48EA 07/8/202 Cleco Derékszögű fej szerelvény (AM3 kód) N 3/8 négyzetes foglalat (Rögzítőcsap tartó) 3/8 négyzetes foglalat (Golyókosár) 3 Modellek 48EA(E)4(---) 48EA(E)8(---) N N /8 3/ Golyókosár Rögzítőcsap tartó 9 0 N Megjegyzés: A kúpfogaskereket és a kúpos fogastengelyt mindig egyidejűleg cserélje, mivel egyformán kell bekopniuk. Loctite Lásd a Szerviz útmutatót Oldal 30

31 Cleco Derékszögű fej szerelvény (AM3 kód) PL2HU-48EA 07/8/202 "N" ábra H i v. Szám # X HU Leírás Csapágykosár Golyós csapágy PT 3 Rögzítőgyűrű Tűgörgős csapágy 4694 Zárógyűrű Tűgörgős csapágy Nyomóalátét Rögzítőgyűrű Nyomócsapágy Tűgörgős csapágy 0692 Rögzítőanya (hiv. 2) Tömítés Kúpfogaskerék készlet PT Derékszögű burkolat Nyomóalátét Kimenő tengely - 3/8" (9,2mm) (hiv. 7-9) Gomb 8 9D648 3 Rugó PT 3 Csatlakozó Kimenő tengely - 3/8" (9,2mm) (hiv. 2-23) 2 09PT 3 Acélgolyó 22 WS-37 3 Rugó 23 LB Csapágypersely (#) Mennyiség (X) Ajánlott alkatrészek Oldal 3

32 PL2HU-48EA 07/8/202 Cleco Derékszögű fej szerelvény (AM4 kód) O /2 négyzetes foglalat (Rögzítőcsap tartó) /2 négyzetes foglalat (Golyókosár) Modellek 48EA(E)8(---) N N Golyókosár /2 / Rögzítőcsap tartó N Megjegyzés: A kúpfogaskereket és a kúpos fogastengelyt mindig egyidejűleg cserélje, mivel egyformán kell bekopniuk. Loctite Lásd a Szerviz útmutatót Oldal 32

33 Cleco Derékszögű fej szerelvény (AM4 kód) PL2HU-48EA 07/8/202 "O" ábra H i v. Szám # X HU Leírás Csapágykosár Golyós csapágy PT 3 Rögzítőgyűrű Tűgörgős csapágy 4694 Zárógyűrű Tűgörgős csapágy Nyomóalátét Rögzítőgyűrű Nyomócsapágy Tűgörgős csapágy 0692 Rögzítőanya (hiv. 2) Tömítés Kúpfogaskerék készlet PT Derékszögű burkolat Nyomóalátét Kimenő tengely - /2" (2,7mm) (hiv. 7-9) Gomb 8 9D648 3 Rugó PT 3 Csatlakozó Kimenő tengely - /2" (2,7mm) (hiv. 2-23) Acélgolyó 22 WS-37-B 3 Rugó 23 LB-0 3 Csapágypersely (#) Mennyiség (X) Ajánlott alkatrészek Oldal 33

34 PL2HU-48EA 07/8/202 Cleco Derékszögű fej szerelvény (AH4 kód) P /2 négyzetes foglalat (Rögzítőcsap tartó) /2 négyzetes foglalat (Golyókosár) Modellek 48EA(E)90(---) 48EA(E)0(---) 4 Ki N /2 / Golyókosár Rögzítőcsap tartó N Loctite Lásd a Szerviz útmutatót Ki 2 N Megjegyzés: A kúpfogaskereket és a kúpos fogastengelyt mindig egyidejűleg cserélje, mivel egyformán kell bekopniuk. Oldal 34

35 Cleco Derékszögű fej szerelvény (AH4 kód) PL2HU-48EA 07/8/202 "P" ábra H i v. Szám # X HU Leírás Gumigyűrű Rögzítőgyűrű Nyomócsapágy PT 2 Nyomóalátét Tűgörgős csapágy Kúpfogaskerék Tűgörgős csapágy Nyomóalátét Rögzítőgyűrű Nyomócsapágy 0669 Rögzítőanya Tömítés 3 44 Osztott gyűrű (hiv. ) Záróanya Nyomóalátét Csapágy távtartó Hornyolt adapter Derékszögű burkolat (hiv. 7) Kimenő tengely - /2" (2,7mm) (hiv. 23-2) Nyomóalátét Tűgörgős csapágy Kúpos fogastengely Gomb 24 9D648 3 Rugó PT 3 Csatlakozó Kimenő tengely - /2" (2,7mm) (hiv ) Acélgolyó 28 WS-37-B 3 Rugó 29 LB-0 3 Csapágypersely (#) Mennyiség (X) Ajánlott alkatrészek Oldal 3

36 PL2HU-48EA 07/8/202 Cleco Derékszögű fej szerelvény (MH4 kód) Q /2 négyzetes foglalat (Rögzítőcsap tartó) /2 négyzetes foglalat PT (Golyókosár) Modellek 48EA(E)3(---) 3 Ki N /2 / PT Golyókosár 3082 Rögzítőcsap tartó N Loctite Ki N 8 Lásd a Szerviz útmutatót Megjegyzés: A kúpfogaskereket és a kúpos fogastengelyt mindig egyidejűleg cserélje, mivel egyformán kell bekopniuk. Oldal 36

37 Cleco Derékszögű fej szerelvény (MH4 kód) PL2HU-48EA 07/8/202 "Q" ábra H i v. Szám # X HU Leírás Gumigyűrű Rögzítőgyűrű Nyomócsapágy PT 2 Nyomóalátét Tűgörgős csapágy Rögzítőanya Tűgörgős csapágy Rögzítőgyűrű Nyomócsapágy Tűgörgős csapágy Tömítés 2 44 Osztott gyűrű (hiv. ) Záróanya Hornyolt adapter Nyomóalátét Csapágy távtartó Kúpos fogastengely 8 08 Kúpfogaskerék Derékszögű burkolat Nyomóalátét Kimenő tengely - /2" (2,7mm) (hiv ) Gomb 23 9D648 3 Rugó PT 3 Csatlakozó Kimenő tengely - /2" (2,7mm) (hiv ) Acélgolyó 27 WS-37-B 3 Rugó 28 LB-0 3 Csapágypersely (#) Mennyiség (X) Ajánlott alkatrészek Oldal 37

38 PL2HU-48EA 07/8/202 Cleco Derékszögű fej szerelvény (AX6 kód) R 3/4 négyzetes foglalat (Rögzítőcsap tartó) 3/4 négyzetes foglalat (Golyókosár) Modellek 48EA(E)7(---) 48EA(E)230(---) 4 Ki N /4 3/ Golyókosár Rögzítőcsap tartó N Loctite Ki 2 N 8 Lásd a Szerviz útmutatót Megjegyzés: A kúpfogaskereket és a kúpos fogastengelyt mindig egyidejűleg cserélje, mivel egyformán kell bekopniuk. Oldal 38

39 Cleco Derékszögű fej szerelvény (AX6 kód) PL2HU-48EA 07/8/202 "R" ábra H i v. Szám # X HU Leírás Gumigyűrű Rögzítőgyűrű Nyomóalátét Nyomócsapágy Tűgörgős csapágy Rögzítőanya Tűgörgős csapágy Nyomóalátét Rögzítőgyűrű Nyomócsapágy Tűgörgős csapágy Tömítés 3 39 Osztott gyűrű (hiv. ) Záróanya Hornyolt adapter Nyomóalátét Csapágy távtartó Kúpos fogastengely Kúpfogaskerék Derékszögű burkolat (hiv. 7) Nyomóalátét Kimenő tengely - 3/4" (9,0mm) (hiv. 23-2) Gomb 24 9D648 3 Rugó PT 3 Csatlakozó Kimenő tengely - 3/4" 9,0mm) (hiv ) Acélgolyó 28 WS-70 3 Rugó 29 LB-7 3 Csapágypersely (#) Mennyiség (X) Ajánlott alkatrészek Oldal 39

40 PL2HU-48EA 07/8/202 Cleco Szerviz útmutató Meghúzás nyomatéka 3 Alátét szerkezet Ábra Hivatkozás Meghúzás nyomatéka Ft-Lbs Nm (in-lbs) 3 (0-4),-,6 D, D (Forgó) (4-6) 0,4-0,68 E, E2 3 (4-6) 0,4-0, J K L M N, O P Q R Alátét pozíciója 2 Jelátalakító azonosítása 4 Rögzítőgyűrű szerkezet Az alkatrész azonosító ezen a végén van bepecsételve. 7 A jelátalakítók nem felcserélhetők, ellenőrizze az alkatrész számot. Hézag Hézag Oldal 40

41 Cleco Szerviz útmutató PL2HU-48EA 07/8/202 Sebességváltómű kenés 7 Derékszögű fej kenése oz. (6 g) pound (0.4 kg) oz. (6 g) pound (0.4 kg) Teflon zsír Előtétfogaskerék Zsír Zsír Fogastengely kerék Teflon zsír Fogastengely kerék Fogaskoszorú Csapágy Kúpfogaskerék 6 Nyomaték támaszreakció 8 Derékszögű fej kenése oz. (6 g) 36 - pound (0.4 kg) Alkalmazás Nyomaték támaszreakció Teflon zsír Fogastengely kerék Teflon zsír Tengely forgás Csapágy Kúpfogaskerék Oldal 4

42 PL2HU-48EA 07/8/202 Cleco Szerviz útmutató 9 Állítható csavarkulcs Állítható csavarkulcs Csap 3/6 (4,76mm) Ki Oldal 42

43 Cleco Szerszám memória paraméterek PL2HU-48EA 07/8/202 Modellszám Maximális sebesség (RPM) Maximális nyomaték (Nm) Nyomaték kalibráció (Nm) Jelátalakító típusa Derékszögű kalibráció (PPD) Statikus áramerősség tényező (Nm/A) 48EA(E)AL3(B) EA(E)28AL3(B) EA(E)4AM3(B) EA(E)8AM3(B) EA(E)8AM4(B) EA(E)90AH4(B) EA(E)0AH4(B) EA(E)3MH4(B) EA(E)7AX6(B) EA(E)230AX6(B) Oldal 43

44 Sales & Service Centers Note: All locations may not service all products. Please contact the nearest Sales & Service Center for the appropriate facility to handle your service requirements. Dallas, TX Detroit, MI Houston, TX Lexington, SC Apex Tool Group Apex Tool Group Apex Tool Group Apex Tool Group Sales & Service Center Sales & Service Center Sales & Service Center 670 Industrial Drive 470 Post & Paddock 2630 Superior Court 60 West Sam Houston Lexington, SC Grand Prairie, TX 700 Auburn Hills, MI Parkway North, Suite 200 Tel: Tel: Tel: Houston, TX 7704 Tel: Fax: Fax: Tel: Fax: Fax: Los Angeles, CA Seattle, WA York, PA Canada Apex Tool Group Apex Tool Group Apex Tool Group Apex Tool Group Sales & Service Center Sales & Service Center Sales & Service Center Sales & Service Center 03 Blackburn Avenue 286 2nd Avenue N.E East Market Street 92 McLaughlin Road Norwalk, CA 9060 Redmond, WA 9802 York, PA 7402 Mississauga, Ont. LR B8 Tel: Tel: Tel: Canada Fax: Fax: Fax: Tel: Fax: Germany England France China Apex Tool Group Apex Tool Group Apex Tool Group SAS Cooper (China) Co., Ltd. GmbH & Co. OHG GmbH & Co. OHG 2 rue Maurice Chevalier a company of Industriestraße C/O Spline Gauges Ozoir-La-Ferrière Apex Tool Group, LLC Westhausen Piccadilly, Tamworth France 9 Sheng Li Road, Germany Staffordshire B78 2ER Tel: Heqing Pudong, Shanghai Tel: +49 (0) United Kingdom Fax: China 2020 Fax: +49 (0) Tel: Tel: Fax: Fax: Mexico Brazil Hungary Cooper Tools Cooper Tools Industrial Ltda. Cooper Tools Hungaria Kft. de México S.A. de C.V. a company of a company of a company of Apex Tool Group, LLC Apex Tool Group, LLC Apex Tool Group, LLC Av. Liberdade, 40 Berkenyefa sor 7 Vialidad El Pueblito #03 Zona Industrial - Iporanga Pf: 640 Parque Industrial Querétaro Sorocaba 9027 Györ Querétaro, QRO SP Brazil Hungary Mexico Tel: Tel: Tel: +2 (442) Fax: Fax: Fax: +2 (442) Apex Tool Group, LLC 000 Lufkin Road Apex, NC 2739 Phone: Fax: PL2HU-48EA/Printed in USA 07/202/Copyright Apex Tool Group, LLC
