ETV Q20/Q25. Használati utasítás

Átírás

1 ETV Q20/Q Használati utasítás U

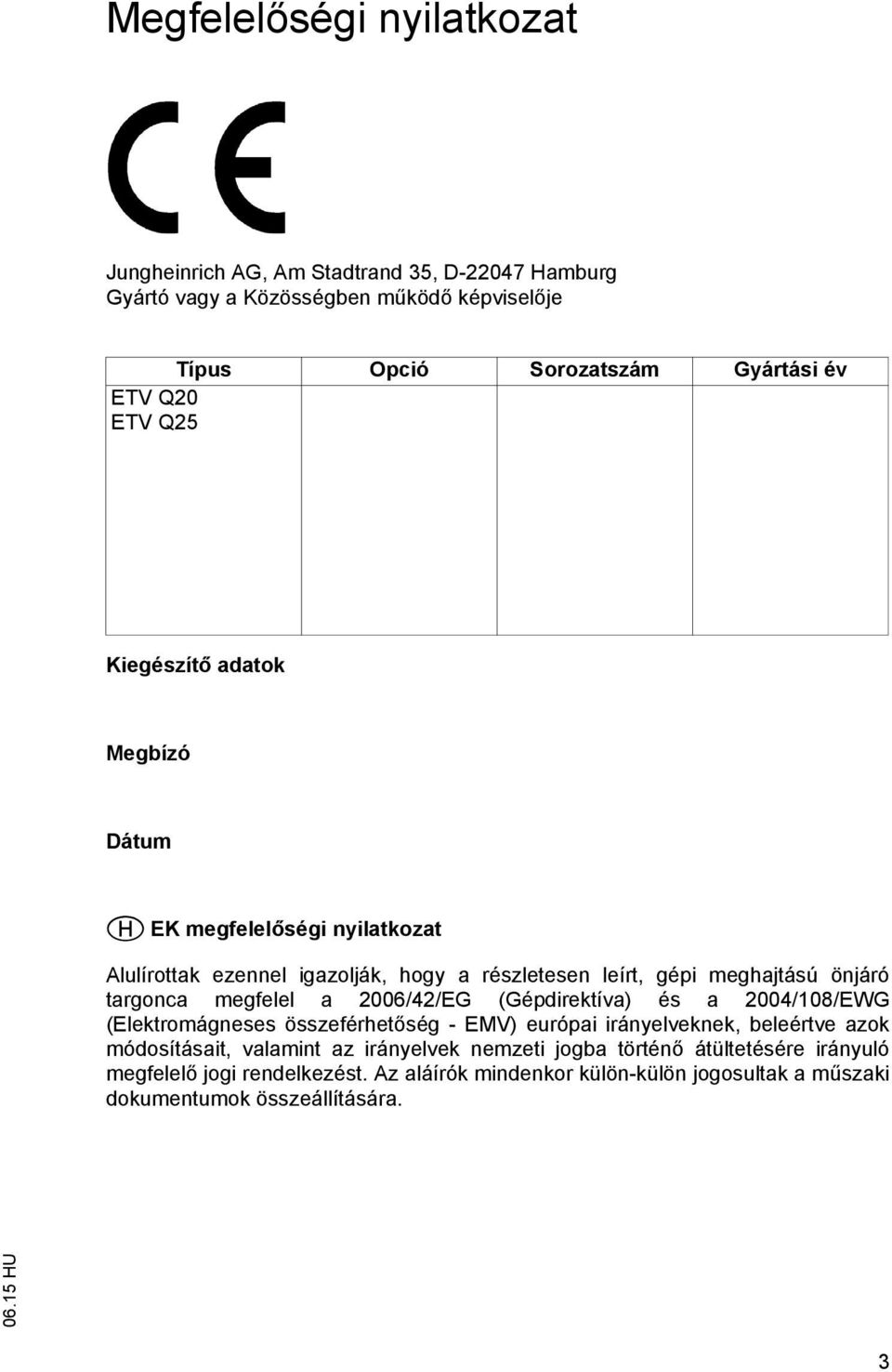

2 Megfelel ségi nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év ETV Q20 ETV Q25 Kiegészít adatok Megbízó Dátum U EK megfelel ségi nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EG (Gépdirektíva) és a 2004/108/EWG (Elektromágneses összeférhet ség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történ átültetésére irányuló megfelel jogi rendelkezést. Az aláírók mindenkor külön-külön jogosultak a m szaki dokumentumok összeállítására. 3

3 4

4 Az emelõállvány szállítására és szerelésére vonatkozó fontos megjegyzések tolóoszlopos targoncáknál Szállítás A szállítás az emel állvány szerkezeti magasságától és a helyi adottságoktól függ en az alkalmazás helyszínére három különböz módon történhet. Állva, felszerelt emelõállvánnyal (kis szerkezeti magasság esetén) Állva, részben felszerelt és a vezetõt védõ tetõnek döntött emelõállvánnyal (közepes szerkezeti magasság esetén), az emelési funkció hidraulikavezetékét szétkapcsolva Állva, leszerelt emel állvánnyal (nagy szerkezeti magasság esetén), az alapkészülék és az emel állvány közötti összes hidraulikavezetéket szétkapcsolva. f Biztonsági utasítások az összeszereléshez és üzembe helyezéshez A jármû összeszerelését az alkalmazás helyszínén, az üzembe helyezést és a vezetõ betanítását csak a gyártó által kiképzett és feljogosított személyzet végezheti. A hidraulikavezetékeket az alapkészülék / emelõállvány csatlakozójánál összekötni és a jármûvet üzembe helyezni csak azután szabad, hogy az emelõállványt szabályszerûen felszerelték H 1

5 H

6 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESZÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMEZTETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁZAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. Z ÉRTESÍTÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

7 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

8 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Az üzemeltet kötelezettségei A rászerelt egységek vagy tartozékok felszerelése B A járm leírása Alkalmazási leírás Járm típusok és névleges teherbírás A menetirány meghatározása Részegységek leírása M ködésleírás M szaki adatok Teljesítményadatok Méretek Tömeg Kerékabroncs Akkumulátor Hidraulika Emel állvány tömege EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák A jelölési helyek áttekintése Típustábla A targonca teherbírástáblája Stabilitás Szélterhelés C Szállítás és els üzembe helyezés Szállítás Darus berakodás A targonca daruval történ rakodása A targonca biztosítása szállítás közben Els üzembe helyezés

9 D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Általános információk az akkumulátorok kezeléséhez Akkumulátortípusok Az akkumulátor hozzáférhet vé tétele Az akkumulátor feltöltése Az akkumulátor ki- és beszerelése Az akkumulátor ki- és beszerelése darulánccal Az akkumulátor oldalirányban történ kivétele E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása Kijelz egység A targonca el készítése az üzemeltetésre A napi üzembe vétel el tti ellen rzések és tevékenységek Fel- és leszállás A vezet hely beállítása A targonca üzembe helyezése A targonca vezetésére vonatkozó biztonsági rendszabályok Üzemkész állapot létrehozása VÉSZLEÁLLÍTÓ Vészleállítás Haladás Fékezés Kormányzás Az emel villák beállítása Teher felvétele, szállítása és lerakása Rászerelt készülék kezelése Kiegészít rászerelt egységek felszerelése Vészsüllyesztés A targonca biztonságos parkolása Zavarelhárítás A targonca mentése Figyelmeztet üzenetek Extra felszereltség CanCode kezel billenty zet ISM hozzáférési modul (o) Munkareflektor Kamerarendszer Körbevilágító lámpa Emelési magasság letiltás (HHA) Elektromos emeléskorlátozás (ESA) Oldaltoló középállása Feszültségátalakító 12 V DC/24 V DC Villa vízszintesen gomb Mérésfunkció Szorító funkció engedélyezése gomb Id járásvéd fülke

10 F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Tisztítási munkák Villamossági munkák Ken anyagok és régi alkatrészek Kerékabroncs Emel láncok Hidraulikus berendezés Energiatároló részegységek Ken - és üzemanyagok, kenési útmutató A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez A targonca biztonságos emelése és felbakolása Az ülésburkolat eltávolítása A hidraulikaolajszint ellen rzése Az elektromos biztosítékok ellen rzése Ellen rizze a kerekek rögzítését A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Üzemen kívül helyezés alatti tennivalók A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése Szervizelés és átvizsgálás Karbantartási ellen rz lista Üzemeltet Vev szolgálat

11 10

12 Függelék JH trakciós akkumulátor üzemeltetési utasítása Z A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

13 H

14 A Rendeltetésszer használat 1 Általános A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat ÉRTESÍTÉS A felemelhet maximális teher és az engedélyezett maximális rakománytávolság a teherbírástáblán látható és nem léphet túl. A rakománynak fel kell feküdnie a teheremel eszközre, vagy a gyártó által engedélyezett adapterrel vehet fel. A terhet teljesen fel kell emelni, lásd "Teher felvétele, szállítása és lerakása" oldalon 95. VIGYÁZAT! Balesetveszély a stabilitás elvesztése miatt A teherrel vagy teher nélkül történ haladás közben kitolt emel öszlop csökkenti a targonca állékonyságát. Csak visszahúzott oszloptartóval, hátrabillentett emel oszloppal és lesüllyesztett teheremel eszközzel szabad haladni. Rakományok felemelése és süllyesztése. Terhek be- és kitárolása. Lesüllyesztett terhek szállítása. Tilos a felemelt teherrel (>30 cm) történ haladás. Tilos személyek szállítása és emelése. Tilos a terhek tolása vagy húzása. 11

15 3 Engedélyezett alkalmazási feltételek Z VESZÉLY! A közleked utakon a felületi és pontszer terhelések megengedett értékét túllépni tilos. A beláthatatlan helyeken egy segít személy jelzései alapján kell haladni. A kezel nek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa vagy rakodóhíd. Alkalmazás ipari és kisüzemi környezetben. Engedélyezett h mérséklettartomány -25 C és +40 Cközött. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Az útvonalak megengedett felület- és pontszer terhelését nem lépheti túl. Csak jól belátható és az üzemeltet által engedélyezett útvonalon alkalmazható. Haladás max. 15 %-os emelked n. Tilos a keresztben vagy átlósan történ haladás az emelked kön. A terhet az emelked oldalán kell szállítani. Részvétel részleges közforgalomban. Széls séges feltételek között történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes területen történ használat nem engedélyezett. 12

16 4 Az üzemeltet kötelezettségei Üzemeltet alatt az üzemeltetési útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (p. l. lízingelés, kölcsönzés) az üzemeltet az a személy, aki a targonca tulajdonosok és a kezel k közötti meglév szerz déses megállapodás szerint a nevezett üzemi kötelezettségeket észleli. Az üzemeltet nek biztosítani kell a targonca rendeltetésszer használatát és a kezel vagy harmadik személy életét és egészségét veszélyeztet mindenféle veszély elkerülését. Emellett külön figyelmet kell fordítani a baleset-megel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet kötelessége biztosítani, hogy a targonca valamennyi kezel je elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. ÉRTESÍTÉS A jelen használati útmutató figyelmen kívül hagyásával a jótállás megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a jótállás tárgyán. 5 A rászerelt egységek vagy tartozékok felszerelése Olyan rászerelt egységek rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 13

17 14

18 B A járm leírása 1 Alkalmazási leírás A ETV Q20/Q25 elektromos, oldalhelyzet üléssel és szabad kitekintéssel rendelkez, kitolható oszlopos, háromkerek targonca. Egyenes talajon történ emelésre és teherszállításra alkalmas. Nyitott alsó résszel vagy keresztdeszkákkal rendelkez raklapot a teherkerekek területén belül és kívül, valamint görg skocsit képes felemelni. A járm vel a rakományokat egymásra lehet helyezni, a rakatokat szét lehet szedni, és hosszabb útszakaszon is lehet szállítani. 2 Járm típusok és névleges teherbírás A névleges teherbírás típusfügg. A típus nevéb l lehet következtetni a névleges teherbírásra. ETVQ20 ETV Típusmegjelölés Q Gyártási sorozat 20 Névleges teherbírás x 100 kg A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 15

19 3 A menetirány meghatározása A menetirány megadásához a következ meghatározásokat kell figyelembe venni: Sz. Menetirány 1 Balra 2 Hajtásirány 3 Terhelés iránya 4 Jobb 16

20 4 Részegységek leírása Sz. Megnevezés Sz. Megnevezés 5 t Véd tet 12 t Kezel - és kijelz egység 6 t Kezel egység 13 t Akkumulátorhordozó nyitópedál 7 t Emel oszlop 14 t Biztonsági kapcsoló 8 t Szabademel henger 15 t Fékpedál 9 t SOLO-PILOT 16 t Gyorsítópedál o MULTI-PILOT 17 t Hajtókerék 62 t VÉSZKI kapcsoló 18 t Kerékkarok 11 t Kapcsolózár 19 t Teherkerekek o CanCode o ISM hozzáférési modul t Alapfelszereltség o Extra felszereltség 17

21 5 M ködésleírás Z Biztonsági berendezések A járm zárt, legömbölyített élekkel rendelkez körvonala lehet vé teszi a ETV Q20/ Q25 biztos kezelését. A vezet t védi a véd tet (5). A hajtott kereket (17) és a teherkerekeket (19) stabil ütközésvéd védi. A kívülálló személyeket fenyeget veszély azonban még a hajtott kerék burkolatának alkalmazása esetén sem küszöbölhet ki teljesen. A VÉSZLEÁLLÍTÓ kapcsolóval (62) valamennyi elektromos funkció gyorsan lekapcsolható veszélyhelyzetben. A hidraulika rendszer meghibásodása esetén az emel hengerekben található zuhanásgátlók korlátozzák a rakomány leengedésének sebességét. A vészleállás biztonsági koncepciója Vészleállítás esetén automatikusan kiold a járm fékje a leállás eléréséig. A kezel és kijelz egység ellen rz kijelz i kijelzik a vészleállást. A targonca minden egyes bekapcsolása után önellen rzést végez a rendszer, amely a rögzít féket (=vészleállítás) csak akkor oldja fel, ha a m ködésképesség ellen rzése pozitív volt. Biztonsági kapcsoló A lábtérben bal oldalon található biztonsági vészkapcsolót (14) meg kell nyomni, hogy a vezet dolgozhasson a targoncával. Ha leveszi lábát a biztonsági vészkapcsolóról (14), akkor letiltja az emelés és haladás funkciókat. A kormányzás és fékezés funkció továbbra is aktív marad. A biztonsági vészkapcsoló m ködését úgy lehet beállítani, hogy a biztonsági vészkapcsoló (14) kioldása után a rögzít fék egy beállítható id elteltével m ködésbe lépjen (véletlen elgurulás elleni védelem). 18

22 Vezet állás A vezet ülése ergonomikus és jelent s lábtérrel rendelkezik. Az ülés testre szabásához a vezet beállíthatja az ülést, a kormányfejet és a SOLO-PILOT-ot (9). A menet- és fékpedál (16, 15) megfelel a gépjárm vekben megszokott elrendezésnek. Kanyarodásvezérlés Kanyarmenet el tti automatikus sebességcsökkentés. A kanyarodásvezérl (Curve Control) korlátozza a haladási sebességet és a gyorsítást kanyarodás esetén. Csökkenti a belengés vagy a felborulás veszélyét. Haladóm A komplett hajtóegység a targoncakeretbe van becsavarozva. A rögzített háromfázisú motor teljesítménye 6,9 kw kúpfogaskerekes hajtóm n keresztül hajtja meg a hajtó kereket (17). Az elektronikus haladásvezérlés fokozatmentesen vezérli a hajtómotor fordulatszámát, biztosítva ezzel az egyenletes, rántásmentes indulást, er s gyorsulást, és az elektronikus vezérlés visszatáplálásos fékezést. Kezel - és kijelz elemek A kezel elemek és jelz m szerek áttekinthet elrendezésben találhatók meg a vezet helyen. A logikus felépítés SOLO-PILOT (9) lehet vé teszi a menetirány, emelés/süllyesztés, emel oszlop el re/vissza, oszlopdöntés, jobbra/balra oldaltolás, valamint a HF5 kiegészít hidraulika (o) és a kürt funkciók egy kézzel történ kezelését. Kijelz m szerek Kezel - és kijelz egység (12) integrált maradék üzemid kijelzéssel, akkumulátortöltés jelz vel, emelési és menetprofil beállítással és kormányzási szög kijelzéssel. A kezel - és kijelz egységen (12) kombináltan megjelenik az akkumulátor töltéskijelz je és az üzemóraszámláló. A lemerüléskijelz egyben felügyel m szer is, amely lemerült akkumulátor esetén kikapcsolja az emelés funkciót, hogy elkerülje az akkumulátor túlzott lemerülését. 19

23 Fékrendszer A hidraulikus-elektromos fékrendszer három független fékrendszerb l áll. A fékpedál 15 lenyomásakor beindul a haladóm -motor fékezése. A teherkerékfékek hidraulikusan m ködtethet k. A rögzít fék elektromos m ködés és mechanikusan hat (nyomórugókkal) a hajtóm re szerelt mágnesfékre. Ez a fék szolgál a vészfékezésekre is. Figyelmeztet jelzés villog behúzott rögzít fék esetén. A kormánym - vagy fékrendszer meghibásodását (vészleállító kioldását) kijelzi a vezet kezel - és kijelz egysége. Kormánym Elektromos összkerék-kormányzás, amelynek szabályozása elektronikusan történik a különböz kormányzási üzemmódokban. Egyenként kormánymotorok irányítják a hajtott kereket (17) és a teherkerekeket (19). Az elektronikus szabályozással a legsz kebb térben is biztosítható a mozgatáshoz szükséges optimális kerékhelyzet. A kormányzási üzemmód kiválasztása és a kormányzási üzemmód m ködésének kijelzése a kezel egységen (6) történik. A kormányozhatóságot az állítható pozíciójú kormánykerék biztosítja. Villamos berendezés 48 V-os, kétvezetékes áramkörrel ellátott rendszerként. Alapfelszereltségként elektronikus hajtóm -, emelés- és kormánym vezérlés. Az elektronikus hajtóm vezérlés szabályozza a fokozatmentes menetsebességet és lehet vé teszi az ellenáramú fékezést a menetirány átkapcsolásakor. A kezel - és kijelz egységgel (12) szükség szerint beállíthatók a menet- és emelési paraméterek. A figyelmeztet jelzések, hibás kezelésre vonatkozó figyelmeztetések és a szervizfunkciók szintén leolvashatók a kezel - és kijelz egységen. Akkumulátortípusok lásd "Akkumulátortípusok" oldalon

24 Emel oszlop A targoncák villadönt vel vagy az emel oszloptartóban dönthet csapágyazású, teleszkópos, szabad kitekintéssel rendelkez emel szerkezettel felszereltek. Beállítható oldalgörg k és csúszópofák fogják fel egyoldalú terhelés esetén a villakeretre nehezed oldalnyomást. A villakereten elhelyezett villák állíthatóak. Két emelési fokozattal rendelkez triplex oszlop (DZ) esetén a villakocsi els emelése (szabademelés) a szerkezeti magasság módosítása nélkül egy rövid, középponton kívül elhelyezett szabademel hengerrel (8) történik. Hidraulikarendszer A hidraulikarendszert egy háromfázisú motorral ellátott, szivattyús gépcsoport és zajszegény, nagynyomású, precíziós szivattyú hajtja. A hidraulikarendszer vezérlése a SOLO-PILOT-tal (9) történik. Emel oszloptartó Az emel oszloptartó támasztógörg kre csapágyazott. Az el tolás és visszahúzás közvetlenül egy egyszeres teleszkóppal rendelkez tolóhengerrel történik. Az emel oszloptartó vezet sínjei a kerékkarokra (18) vannak felcsavarozva. Emel oszlop-el tolás csillapítása (o) A kitolt oszlop utánrezgésének csillapítása és a menetsebesség kúszómenetre történ csökkentése a rakomány szabad emelésen túl történ emelés során. Sebességnövelés szabademelésben 3600 mm feletti emelési magassággal rendelkez targoncák esetén az átrakodási sebesség fokozására megnöveltük a tolási és döntési sebességet a szabademelési tartományban. Az oszlopemelési tartományban nem lehetséges ilyen nagy sebesség. A szabad emelésb l az oszlopemelésbe történ átmenet során automatikusan csökken a toló- és döntési sebesség. Rászerelt egységek Extra tartozékként lehetséges a mechanikus és hidraulikus rászerelt készülékekkel történ felszerelés. 21

25 6 M szaki adatok Z A m szaki adatok megadása megfelel a német "Targonca típustáblák" irányelvben foglaltaknak. A m szaki változtatás és kiegészítés jogát fenntartjuk. 6.1 Teljesítményadatok Megnevezés ETV Q20 ETV Q25 Q Teherbírás (c = 600 mm esetén) kg Menetsebesség hajtásirányba 14,0 14,0 km/h teherrel / teher nélkül Menetsebesség villairányba teherrel / teher nélkül 11,0 11,0 km/h Emelési sebesség teherrel / teher nélkül Süllyesztési sebesség teherrel / teher nélkül Tolósebesség teherrel / teher nélkül a) Kapaszkodóképesség teherrel / teher nélkül Max. kapaszkodóképesség (KB 5 min) teherrel / teher nélkül a) Emel szerkezet-függ 0,32/0,60 0,30/0,60 m/s (±10%) 0,50/0,50 0,50/0,50 m/s (-15%) 0,12/0,12 0,12/0,12 m/s 7/11 6/11 % 10/15 10/15 % Gyorsítás teherrel / teher nélkül 4,6/4,3 5,0/4,4 m/s Haladóm -motor teljesítménye 6,9 6,9 kw S2 60 min Emel motor; teljesítmény S3 15% 10,0 10,0 kw 22

26 6.2 Méretek h 4 h 1 h 3 h 6 l 4 c l h 2 h 7 Q h m 2 l 2 y x x 1 s l 7 Wk D e b 3 b 2 b 5 b 4 b 11 b 1 Wa a 2 Ast a 2 23

27 Megnevezés ETV Q20 ETV Q25 s/e/l Villák méretei 50/140/ /140/1150 mm c Rakomány súlypontjának mm távolsága x Rakománytávolság - oszlop mm visszahúzva a) x 1 Rakománytávolság - oszlop mm kitolva a) y Keréktáv mm h 6 Véd tet feletti magasság mm h 7 Ülésmagasság / vezet állás mm magassága h 8 Kerékkarok magassága mm l 1 Teljes hossz a) mm l 2 Hosszúság, beleértve a villa mm hátoldalát a) l 4 El tolás a) mm l 7 Kerékkarok feletti hossz mm b 1 / Teljes szélesség 1760/1270 mm b 2 b 3 Villatartó szélessége 800 mm b 4 Kerékkarok és rakodófelület 940 mm közötti szélesség b 5 Villa küls távolsága (min./max.) 356/737 mm b 11 Nyomtáv, hátul 1420 mm Wa Fordulási sugár d) mm Ast Munkafolyosó szélessége a) mm hosszában elhelyezett 1000 x 1200-as raklap esetén Ast Munkafolyosó szélessége a) keresztben elhelyezett 800 x 1200-as raklap esetén mm D Targonca átlós méret d) mm m 2 Szabad magasság a keréktáv 95 mm közepén Emel oszlop billentése / b) 1/5 a)az értékek 48V/620Ah kapacitású akkumulátorra vonatkoznak, más akkumulátor méretek megváltoztatják az értékeket b)emel szerkezet-függ c) villairányba 11 km/h d)fordulási sugár egy helyben történ megfordulás esetén: 1230 mm 24

28 6.2.1 Szabvány emel oszlop-kivitelek méretei 6.3 Tömeg Megnevezés Kétemel s triplexoszlop (DZ) Kétemel s triplexoszlop (DZ), meger sített h 1 Az emel állvány magassága mm behúzott pozícióban h 2 Szabademelés mm h 3 Emelés mm h 4 Az emel állvány magassága kiemelt pozícióban mm Megnevezés Kétemel s triplexoszlop (DZ) Kétemel s triplexoszlop (DZ), meger sített Saját tömeg akkumulátorral a) kg Tengelyterhelés rakomány nélkül 2310/ /1660 kg elöl/hátul Tengelyterhelés villa elöl, teherrel 670/ /6050 kg elöl/hátul Tengelyterhelés villa vissza, teherrel elöl/hátul 1940/ /4390 kg a) Az értékek 48V/620Ah kapacitású akkumulátorra vonatkoznak, más akkumulátor és emel oszlop méretek megváltoztatják az értékeket. 25

29 6.4 Kerékabroncs 6.5 Akkumulátor Engedélyezett akkumulátortípusok lásd "Akkumulátortípusok" oldalon Hidraulika Megnevezés ETV Q20 ETV Q25 Gumiabroncs Vulkollan Abroncsméret, elöl (hajtott kerék) 343 x 140 mm Abroncsméret hátul 343 x 140 mm (teherkerekek) Kerekek száma elöl/hátul (x=hajtott) 1x/2 Megnevezés ETV Q20 ETV Q25 Rászerelt egységek üzemi nyomása bar Rászerelt egységek átfolyó olajmennyisége l/min 26

30 6.7 Emel állvány tömege Az emel oszlop tömege a lent megadott számítási képlettel számítható ki. Az ehhez szükséges olyan adatok, mint a járm neve, a kitolt emel oszlop kivitele és hossza (emelési magasság) megtalálhatók a típustáblán. A targonca és az akkumulátor tömege a típustáblán olvasható le Példa az emel állvány tömegének kiszámítására ETV Q20 GNE DZ 3750 kg 1306/1371 kg 23 Járm neve (20): ETV Q20 Emel állvány (22): Szerkezeter sít idom; villabillent E Emel állvány tömege = 1,1 x emelési magasság (22) kg Emel állvány tömege = 1,1 * kg = 1304 kg Az alkalmazandó képletek áttekintése Járm sorozat Kivitel Számítás ETV Q20/Q25 Standard Tömege = 1,0 x emelési magasság kg ETV Q20/Q25 ETV Q20/Q25 Szerkezeter sít idom; villabillent oldalmozgatóval Villaállító berendezés (ZG) Tömege = 1,2 x emelési magasság kg Tömege = 1,0 x emelési magasság kg 27

31 6.8 EN szabványok Z Z Z Z Tartós zajszint ETV Q20/Q25: 70 db(a) az EN szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. A folyamatos zajszint szabvány szerinti átlagérték, amely figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Vibráció ETV Q20/Q25MSG 20: 66 m/s² ETV Q20/Q25MSG 65: 0,81 m/s² az EN szabvány szerint A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függ leges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történ áthaladáskor kerül meghatározásra. A targonca számára egy alkalommal kerültek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk cím üzemeltetési irányelv szerinti, munkavállalókat érint vibrációkkal. A gyártó a munkavállalókat érint rezgések méréséhez különleges szolgáltatást kínál, lásd "A munkavállalókat ér vibrációk mérése" oldalon 165. A mér lánc bels pontossága 21 C-on és ± 0,02 m/s²-nél. A további eltérések mindenekel tt az érzékel pozícionálása, valamint a különböz vezet i testsúlyok miatt lehetségesek. Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMEZTETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 28

32 6.9 Alkalmazási feltételek Z Környezeti h mérséklet és -25 C közötti üzemeltetés esetén +40 C Széls séges h mérséklet változás vagy kicsapódó légnedvesség melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága - Villamos követelmények szerinti, rendeltetésszer használata esetén. 29

33 7 Jelölési helyek és típustáblák 7.1 A jelölési helyek áttekintése 24 25, 26, mv 1,5 V

34 Sz. Megnevezés 24 Csatolja be a biztonsági övet 25 Teherbírástábla, teherbírás / oldaltolás 26 Teherbírástábla, teherbírás / teher súlypontja / emelési magasság 27 Teherbírástábla, teherbírás / teher súlypontja / emel villák 28 A teherfelvevõ alatt tilos tartózkodni tiltó tábla 29 Tilos az emel oszlopon keresztülnyúlni! tiltó tábla 30 Végellen rzés végrehajtva tábla 31 Emelési pontok daruval történ rakodáshoz 32 Vizsgamatrica (o) 33 Targonca sorozatszám 34 Járm típustáblája 35 Elektronikai komponensek pótalkatrészszámainak áttekintése 36 Figyelmeztet tábla Vigyázat! Kisfeszültség elektronika 37 Vigyázat: Be kell tartani az üzemeltetési útmutatót! 38 Hidraulikaolaj betölt csonkja 39 Emelési pontok kocsiemel höz 31

35 7.2 Típustábla Z Sz. Megnevezés Sz. Megnevezés 20 Típus 43 Gyártási év 40 Sorozatszám 44 Tehersúlypont távolsága mm-ben 41 Névleges teherbírás kg-ban 45 Hajtásteljesítmény 42 Akkumulátorfeszültség V-ban 23 Min./max. akkumulátorsúly kgban 21 Önsúly akkumulátor nélkül kg-ban 46 Gyártó 22 Opció 47 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (40) Sorozatszám pozíciója A sorozatszám az akkumulátor tér keresztirányú falán, balra alul található (33) 32

36 7.3 A targonca teherbírástáblája Terhelési tábla A teherbírástábla (26) adja meg a targonca Q kg teherbírását függ leges emel állvány esetén. Táblázatos formában ábrázolja, hogy mennyi a maximális teherbírás C szabványos tehersúlypont-távolság* (mm-ben) és a kívánt H emelési magasság (mm-ben) esetén. A küls és bels emel oszlopon látható nyílformájú jelölések (48) jelzik a vezet nek, hogy mikor éri el a terhelési diagramban el írt emelési magassághatárt. *)A C szabványos tehersúlypont-távolság a rakománymagasság mellett figyelembe veszi a rakományszélességet is X.XXXX.XX.XX Teherbírástábla kivitel ausztáliai irányelvek szerint (59) 59 Példa a maximális teherbírás kiszámítására: 600 mm tehersúlyponttávolság és 3600 mm maximális emelési magasság esetén a Q maximális teherbírás 1105 kg Adapter terhelési diagram A rászerelt egységek terhelési adattáblája a targonca terhelési adattáblája mellett látható, és a targonca Q (kg) teherbírását mutatja meg az adott rászerelt egységgel együtt. A rászerelt egység terhelési adattábláján megadott sorozatszámnak meg kell egyeznie a rászerelt egység terhelési adattáblájával. 33

37 7.3.3 Oldaltoló teherbírástábla A teherbírástábla (25) adja meg a járm csökkent Q kg teherbírását kitolt oldaltoló esetén Emelési pontok a kocsiemel höz Az Emelési pontok a kocsi emeléséhez tábla (39) adja meg a targonca emeléséhez és alábakolásához szükséges pontokat (lásd "A targonca karbantartása" oldalon 143) 39 34

38 8 Stabilitás A targonca stabilitását a technika mai ismeretei szerint ellen riztük. Ennek során figyelembe vettük azokat a dinamikus és statikus billent er ket, amelyek rendeltetésszer használat során keletkezhetnek. A targonca stabilitását többek között a következ tényez k befolyásolják: az akkumulátor mérete és tömege, gumiabroncs, emel állvány, rászerelt egység, a szállított teher (méret, tömeg és súlypont), szabad magasság, pl. támaszgomba módosítása, emel oszloptartó ütköz inek pozíciója. A felsorolt komponensek módosítása a stabilitás megváltozását vonja maga után. Az el re tolt és nem zárt akkumulátor a stabilitás elvesztését idézi el. 8.1 Szélterhelés Nagyfelület terhek emelésekor, süllyesztésekor és szállításakor a szélterhelés befolyásolja a targonca stabilitását. Ha könny terhet tesz ki szélterhelésnek, akkor rögzítse külön a terhet. Ezáltal elkerülhet a teher elcsúszása vagy leesése. Szükség esetén mindkét esetben szüntesse be az üzemeltetést. 35

39 36

40 C Szállítás és els üzembe helyezés 1 Szállítás A szállítás az oszlop magasságától és a helyi viszonyoktól függ en az alkalmazás helyén történhet három különböz módon: állva, szerelt állvánnyal (alacsony szerkezeti magasság esetén) állva, részben szerelt és a véd tet nek támasztott állvánnyal (közepes magasság esetén), az emelési funkció hidraulika vezetékét leválasztva. fekve, leszerelt oszloppal (nagy szerkezeti magasság esetén), leválasztva valamennyi mechanikus csatlakozást és az összes hidraulika vezetéket az alapgép és az oszlop között. Biztonsági utasítások az összeszereléshez és az üzembe helyezéshez FIGYELMEZTETÉS! A targoncának a használat helyén történ összeszerelését, az üzembe helyezést és a vezet oktatását csak a gyártó kifejezetten ezekre a feladatokra kiképzett ügyfélszolgálata végezheti. Csak az emel állvány el írásszer felszerelése után szabad a hidraulikavezetékeket az alapjárm / emel állvány közötti illeszt felületen összekapcsolni és a targoncát üzembe helyezni. 37

41 2 Darus berakodás FIGYELMEZTETÉS! A daruval történ berakodás szakszer tlen elvégzése balesetet okozhat Nem megfelel emel eszközök alkalmazása és azok szakszer tlen használata esetén a targonca lezuhanhat a daruval történ berakodás közben. A targoncát emelés közben ne lökje meg, ill. ügyeljen arra, hogy csak ellen rzött mozgást végezzen. Amennyiben szükséges, vezet kötelek segítségével tartsa meg a targoncát. A targonca rakodását kizárólag emel eszközök és emel szerszámok kezelésére betanított személyek végezhetik. Daruval történ rakodás esetén viseljen személyi véd eszközöket (p l. biztonsági véd cip t, véd sisakot, sárga mellényt, véd keszty t stb.). Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába és ne tartózkodjon a veszélyes területen. Csak megfelel teherbírású emel berendezéseket szabad használni (a targonca súlyát lásd a típustáblán). A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötöz eszközöket csak az el írt terhelési irányban szabad alkalmazni. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt alkatrésszel. 38

42 2.1 A targonca daruval történ rakodása VIGYÁZAT! Az emel állvány megsérülhet A daruval történ rakodás csak az els üzembe helyezés el tti szállításra szolgál. Darus berakodást csak külön erre a feladatra kiképzett szakember végezhet a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. VESZÉLY! A darulánc elszakadása balesetet okozhat! Csak megfelel teherbírású függesztéket szabad használni. Rakodósúly = targonca önsúlya (+ akkumulátortömeg elektromos járm esetén). Az emel oszlopot teljesen vissza kell dönteni. A daruláncnak az emel oszlopon legalább 2 mm szabad hosszal kell rendelkeznie. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt egységgel vagy a véd tet vel. Tilos a felemet teher alá lépni. A targonca rakodását kizárólag emel eszközök és emel szerszámok kezelésére betanított személyek végezhetik. A daruval történ berakodás során viseljen biztonsági véd cip t. Ne lépjen be a veszélyzónába, ill. ne tartózkodjon a veszélyes területen. A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. 39

43 A targonca daruval történ rakodása El feltételek Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon 110. Szükséges szerszám és anyag Darulánc Kötöz eszköz Ékek Eljárásmód A feszít hevedert helyezze a véd tet rudazatának két kötési pontja (49) köré. Csatlakoztassa a daru láncát a kerékkarok két kötési pontjára (50). Rakodja be a targoncát. Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 110. Biztosítsa a targoncát ékekkel a véletlen elgurulás ellen! A targonca be van rakodva. 40

44 A targonca és fülke daruval történ rakodása El feltételek Parkolja le biztonságosan a targoncát.lásd "A targonca biztonságos parkolása" oldalon 110. Szükséges szerszám és anyag Megfelel en széles kereszttartó Darulánc horoggal Ékek Eljárásmód Csatlakoztassa a daru láncát a kötési pontokra (51). ZCsak korlátozottan lehetséges a daruhasználat id járásvéd fülkével (o) vagy h t házi fülkével (o) felszerelt targonca esetén. A szélvéd törésveszélye miatt a daruláncot, ill. a kötélhurkokat nem szabad az elüls ajtó el tt vezetni. Rakodja be a targoncát. Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 110. Biztosítsa a targoncát ékekkel a véletlen elgurulás ellen! A targonca be van rakodva. 41

45 3 A targonca biztosítása szállítás közben FIGYELMEZTETÉS! Ellen rizetlen mozgás szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balesetet idézhet el. A berakodás csak különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A teherautónak vagy a pótkocsinak rendelkeznie kell rögzít gy r kkel. A targoncát ékekkel biztosítani kell a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú rögzít hevedereket használjon. Használjon csúszásgátló anyagokat a göngyöleg (raklap, ék,...), p. l. csúszásgátló sz nyeg. A targonca rögzítése szállításhoz El feltételek 2 feszít heveder Eljárásmód Húzza át a feszít hevedereket a véd tet rudazatának átvezetésén (53). A feszít hevedereket (53) rögzítse a rögzít gy r khöz. A rögzít hevedereket (53) szorosan meg kell húzni a feszít szerkezettel (52). A targonca rögzítve van a szállításhoz

46 4 Els üzembe helyezés FIGYELMEZTETÉS! A hibás összeszerelés balesetveszélyt okozhat A targoncának a használat helyén történ összeszerelését, az üzembe helyezést és a kezel oktatását csak a gyártó kifejezetten ezekre a feladatokra kiképzett vev szolgálata végezheti. Z FIGYELMEZTETÉS! A nem megfelel energiaforrás használata balesetet okozhat Az egyenirányított váltóáram károsítja a különböz alkatrészeket (vezérlések, érzékel k, motorok, stb.) az elektronikus rendszerben. A nem megfelel kábelek (túl hosszú, túl kis keresztmetszet) az akkumulátorhoz (úszókábel) felmelegedhet, és így a targonca valamint az akkumulátor kigyulladhat. A targoncát csak akkumulátorárammal szabad hajtani. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 6 m- nél, és legalább 50 mm²-es vezeték-keresztmetszettel kell rendelkezniük. Eljárásmód Ellen rizze a felszerelés teljességét. Az akkumulátort szükség esetén be kell szerelni, lásd "Az akkumulátor ki- és beszerelése" oldalon 52, az akkumulátorkábel nem sérülhet. Töltse fel az akkumulátort, lásd "Az akkumulátor feltöltése" oldalon 51. A targonca beállításainak meg kell egyezniük az akkumulátor típusával (amennyiben a vev tesz bele akkumulátort). Ellen rizze a hidraulikaolaj szintjét, szükség esetén pótolja a hiányzó mennyiséget (lásd "A hidraulikaolajszint ellen rzése" oldalon 154). Helyezze üzembe a targoncát (lásd "A targonca üzembe helyezése" oldalon 77). A targonca üzemkész állapotban van. 43

47 44

48 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti m veletek elvégzése során a jelen használati útmutató, valamint az akkumulátor és az akkumulátortölt állomás gyártójának el írásait egyaránt be kell tartani. T zvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A helyiségnek megfelel en szell ztetettnek kell lennie. A t zvédelmi felszerelésnek rendelkezésre kell állnia. VIGYÁZAT! A nem megfelel oltókészülék használata balesetet okozhat T z esetén a vízzel oltás reakciót válthat ki az akkumulátor savval. A sav marási sérüléseket okozhat. Használjon porral oltót. Az ég akkumulátorokat tilos vízzel oltani. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. A csatlakozóknak és a kábelsaruknak tisztáknak kell lenniük, ezeket enyhén be kell vonni akkumulátorpólus véd zsírral, és er sen meg kell húzni. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetel anyaggal kell lefedni. VIGYÁZAT! Az akkumulátorfedél lezárása el tt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. A kábelek sérülése rövidzárlatot okozhat. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésr l szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 45

49 1.1 Általános információk az akkumulátorok kezeléséhez FIGYELMEZTETÉS! Az akkumulátorok kezelése során el forduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgez és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az el írásoknak megfelel en ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen véd ruházatot és véd szemüveget. Ne engedje, hogy az akkumulátorsav b rre, ruházatra vagy szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat b séges mennyiség tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül vagy b rrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat b vízzel azonnal semlegesítse. Csak zárt akkumulátortekn vel ellátott akkumulátort szabad használni. Tartsa be a törvényi el írásokat. FIGYELMEZTETÉS! A nem megfelel akkumulátorok használata balesetet okozhat Az akkumulátor tömege és méretei jelent sen befolyásolják a targonca stabilitását és teherbírását. Az akkumulátorkialakítás módosítása csak a gyártó hozzájárulásával megengedett, mivel kisebb akkumulátorok beszerelése esetén kiegyenlít súlyok szükségesek. Az akkumulátor cseréjénél, ill. beszerelésénél ügyelni kell arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. Miel tt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia (lásd "A targonca biztonságos parkolása" oldalon 110). 46

50 2 Akkumulátortípusok VIGYÁZAT! Csak szigetelt fedéllel vagy feszültség alatt álló, szigetelt alkatrészekkel felszerelt akkumulátort használjon. Az akkumulátor súlya az akkumulátor típustábláján található. Az alkalmazástól függ en a targoncák különböz akkumulátortípusokkal vannak felszerelve. A következ táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: Akkumulátortíp Kapacitás Teljesítménynövel us t (HX) Tömeg [kg] 1 48 V - 4PzS 560 Ah 620 Ah V - 5PzS 700 Ah 775 Ah V - 6PzS 840 Ah 930 Ah T rés +/- 5% 47

51 3 Az akkumulátor hozzáférhet vé tétele VIGYÁZAT! Balesetveszély mozgó alkatrészek miatt! Az akkumulátor szabaddá tételéhez mozgatni kell az oszlopot. Ennek során fokozott baleset- és becsíp désveszély a veszélyes területen. A személyeket szólítsa fel a veszélyzóna elhagyására. Az oszloptartó tolásakor ne legyen semmi sem az akkumulátor és az oszloptartó között Az akkumulátor hozzáférhet vé tétele El feltételek Hozza létre az üzemkész állapotot, lásd "A targonca el készítése az üzemeltetésre" oldalon 67. T 55 9 Eljárásmód Húzza a SOLO-PILOT-ot (55) (U) nyílirányba, az oszloptartót pedig ütközésig az akkumulátor irányába. Engedje el a SOLO-PILOT-ot (9) (az oszlop végállásban van). A SOLO-PILOT-ot (9) ismét döntse (U) nyílirányba, tolja tovább az oszloptartót ütköz helyzetbe az akkumulátor irányába (az akkumulátor kireteszelésének el készítése), és tartsa ebben a pozícióban. U 48

52 Az akkumulátorretesz pedálját (56) jobb lábbal nyomja le és tartsa ebben a pozícióban. 56 Z Az Akkumulátor kireteszelve világító felület (piros grafikus jel) (54) világít a kijelz egységen. A SOLO-PILOT kart (55) döntse (T) nyílirányba, és az emel oszloptartót a csatlakoztatott akkumulátorhordozóval tolja el re annyira, hogy az akkumulátor hozzáférhet legyen a karbantartáshoz. Az akkumulátorretesz pedálját (56) engedje el. Kapcsolja ki a VÉSZLEÁLLÍTÓ kapcsolót és a kapcsolózárat. Z Az akkumulátorretesz biztonsági kapcsolója lehet vé teszi, hogy csak kúszómenetben haladjon a targonca, amíg az akkumulátorhordozó ki van reteszelve és az ellen rz kijelz (54) el nem alszik. A targonca ismételt üzembe helyezése el tt az akkumulátorhordozót tolja kiinduló helyzetbe, hogy leválassza egymásról az akkumulátorhordozót és az oszloptartót. Az ellen rz kijelz nek (54) el kell aludnia Tegye szabaddá az akkumulátort. 49

53 Az akkumulátor behúzása El feltételek Hozza létre az üzemkész állapotot, lásd "A targonca el készítése az üzemeltetésre" oldalon 67. Az akkumulátor hozzáférhet. Eljárásmód Húzza a SOLO-PILOT kart (55) (U) nyílirányba, az oszloptartót húzza be. Z Az Akkumulátor kireteszelve piros grafikus jel (54) elalszik a kijelz egységen. Z Az akkumulátorretesz biztonsági kapcsolója lehet vé teszi, hogy csak kúszómenetben haladjon a targonca, amíg az akkumulátorhordozó ki van reteszelve és az ellen rz kijelz (54) el nem alszik. A targonca ismételt üzembe helyezése el tt az akkumulátorhordozót kiinduló helyzetbe kell tolni, hogy leválassza egymásról az akkumulátorhordozót és az oszloptartót. Az ellen rz kijelz nek (54) el kell aludnia. Az akkumulátor be van húzva. 50

54 4 Az akkumulátor feltöltése FIGYELMEZTETÉS! Robbanásveszély a töltéskor keletkez gázok miatt Az akkumulátor töltés közben oxigénb l és hidrogénb l álló elegyet (durranógázt) bocsát ki. A gázfejl dés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortölt állomás tölt kábelének az akkumulátordugaszhoz történ csatlakoztatása, ill. az onnan történ leválasztása csak kikapcsolt állapotú járm és tölt állomás mellett történhet. A tölt készülék feszültségének és töltési kapacitásának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása el tt ellen rizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelel szell ztetésér l. A töltési folyamat során az akkumulátorcellák felületét tegye szabaddá, hogy megfelel szell zést biztosítson. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A t zvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémb l készült tárgyat az akkumulátorra. Az akkumulátor és a tölt állomás gyártójának biztonsági el írásait feltétlenül tartsa be. Az akkumulátor feltöltése El feltételek Az akkumulátort tegye szabaddá, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 48. Az esetleg meglév szigetel lapot távolítsa el az akkumulátorról. Eljárásmód Az akkumulátortölt állomás tölt kábelét csatlakoztassa az akkumulátordugaszhoz. Töltse fel az akkumulátort az akkumulátor és a tölt állomás gyártójának el írásai szerint. Az akkumulátor fel van töltve. 51

55 5 Az akkumulátor ki- és beszerelése FIGYELMEZTETÉS! Az akkumulátor ki- és beszerelése során fennálló veszélyek Az akkumulátor ki- és beszerelése során az akkumulátor súlya és az akkumulátorsav zúzódásos, ill. marásos sérüléseket okozhat. A jelen fejezetben szerepl, "Savas akkumulátorok kezelésére vonatkozó biztonsági rendelkezések" c. szakasz elõírásait be kell tartani. Az akkumulátor ki- és beszerelése során viseljen biztonsági véd cip t. Csak szigetelt cellákkal és szigetelt póluscsatlakozókkal felszerelt akkumulátorokat használjon. Az akkumulátor kicsúszásának elkerülése érdekében a targoncát vízszintes helyzetben parkolja le. Akkumulátorcserét csak megfelel teherbírású darulánccal végezzen. A m velet során csak akkumulátorcseréhez engedélyezett felszereléseket használjon (akkumulátorcserél állvány, akkumulátorcserél állomás, stb.). Ügyeljen arra, hogy az akkumulátor a targonca akkumulátorterében stabilan feküdjön fel. 52

56 5.1 Az akkumulátor ki- és beszerelése darulánccal Z Az akkumulátor kiszerelése El feltételek Az akkumulátor szabaddá tétele megtörtént, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 48. Szükséges szerszám és anyag Darulánc Eljárásmód Az akkumulátorretesz (58) ellenanyáját (57) lazítsa ki. Lazítsa ki a biztosítócsavart (59). Húzza ki az akkumulátorreteszt (57). Távolítsa el az akkumulátor burkolatlemezét. Csatlakoztassa a daruláncot mindkét oldalon az akkumulátortekn re. Az emel horgot úgy kell elhelyezni, hogy laza darulánc esetén ne eshessen az akkumulátorcellákra. A darunak függ legesen kell húznia, hogy ne nyomja össze az akkumulátoredényt. Az akkumulátort ki kell emelni a darulánccal és oldalra kell mozgatni. Ezzel befejezte az akkumulátor kiszerelését. 53

57 Az akkumulátor beszerelése El feltételek Az akkumulátor legyen kiszerelve. Távolítsa el az akkumulátor burkolatlemezét. Szükséges szerszám és anyag Darulánc Eljárásmód Csatlakoztassa a daruláncot mindkét oldalon az akkumulátortekn re. Az akkumulátort emelje fel a darulánccal, oldalról emelje be és süllyessze le. Dugja be az akkumulátorreteszt (57). Húzza meg az akkumulátorreteszen (57) a biztosítócsavart (59) és az ellenanyát (58) ill. fogantyút (60). Csatlakoztassa az akkumulátordugaszt a targoncához. A targonca takarólemezének felszerelése. Az akkumulátort beszerelte. 5.2 Az akkumulátor oldalirányban történ kivétele

58 Az akkumulátor kiszerelése akkumulátor kocsival Szükséges szerszám és anyag Akkumulátor kocsi Eljárásmód VIGYÁZAT! A nem rögzített akkumulátor balesetet okozhat Az akkumulátorrögzít eltávolítása során az akkumulátor (57) kigurulhat, ha a targonca nem vízszintesen áll. A targoncát vízszintes területen parkolja le. Oldja a fogantyút (o) (60). Húzza ki az akkumulátorreteszt (57). Távolítsa el az akkumulátor burkolatlemezét. Húzza át az akkumulátort oldalra az akkumulátor kocsira. Ezzel befejezte az akkumulátor kiszerelését. 55

59 ÉRTESÍTÉS Az akkumulátor kábel becsíp dhet, így megsérülhet Az akkumulátor behúzásakor a kábel becsíp dhet, ha nincs kábelvezetés felszerelve. Az akkumulátort csak kábelvezetéssel (61) szerelje be. A kábelvezetésnek (61) illeszkednie kell az akkumulátorhoz. Az akkumulátorkábel hossza függ az 61 akkumulátor típusától. Gyárilag beszerelt akkumulátor cseréje esetén lépjen kapcsolatba a gyártó szervizével. Az akkumulátor beszerelése akkumulátor kocsival El feltételek Az akkumulátor kiszerelve. Távolítsa el az akkumulátor burkolatlemezét. Szükséges szerszám és anyag Akkumulátor kocsi Eljárásmód Állítsa az akkumulátort akkumulátor kocsival a targonca mellé. Az akkumulátort tolja az akkumulátortérbe ütközésig az akkumulátor kocsiról. Dugja be az akkumulátorreteszt (57). Húzza meg az akkumulátorreteszen (57) a biztosítócsavart (59) és az ellenanyát (58) ill. fogantyút (60). Csatlakoztassa az akkumulátordugaszt a targonca csatlakozójához. Az akkumulátor burkolatlemezének felszerelése. Az akkumulátort beszerelte. 56
