ESE 220/320. Használati utasítás ESE 220 ESE 320

Átírás

1 ESE 220/ Használati utasítás ESE 220 ESE 320 U

2 Megfelel ségi nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év ESE 220 ESE 320 Kiegészít adatok Megbízó Dátum U EK megfelel ségi nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EK (Gépdirektíva) és a 2004/108/EGK (Elektromágneses összeférhet ség - EMC) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történ átültetésére irányuló megfelel jogi rendelkezést. Az aláírok mindenkor külön-külön jogosultak a m szaki dokumentumok összeállítására. 1

3 2

4 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESZÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMEZTETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁZAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. Z ÉRTESÍTÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 3

5 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

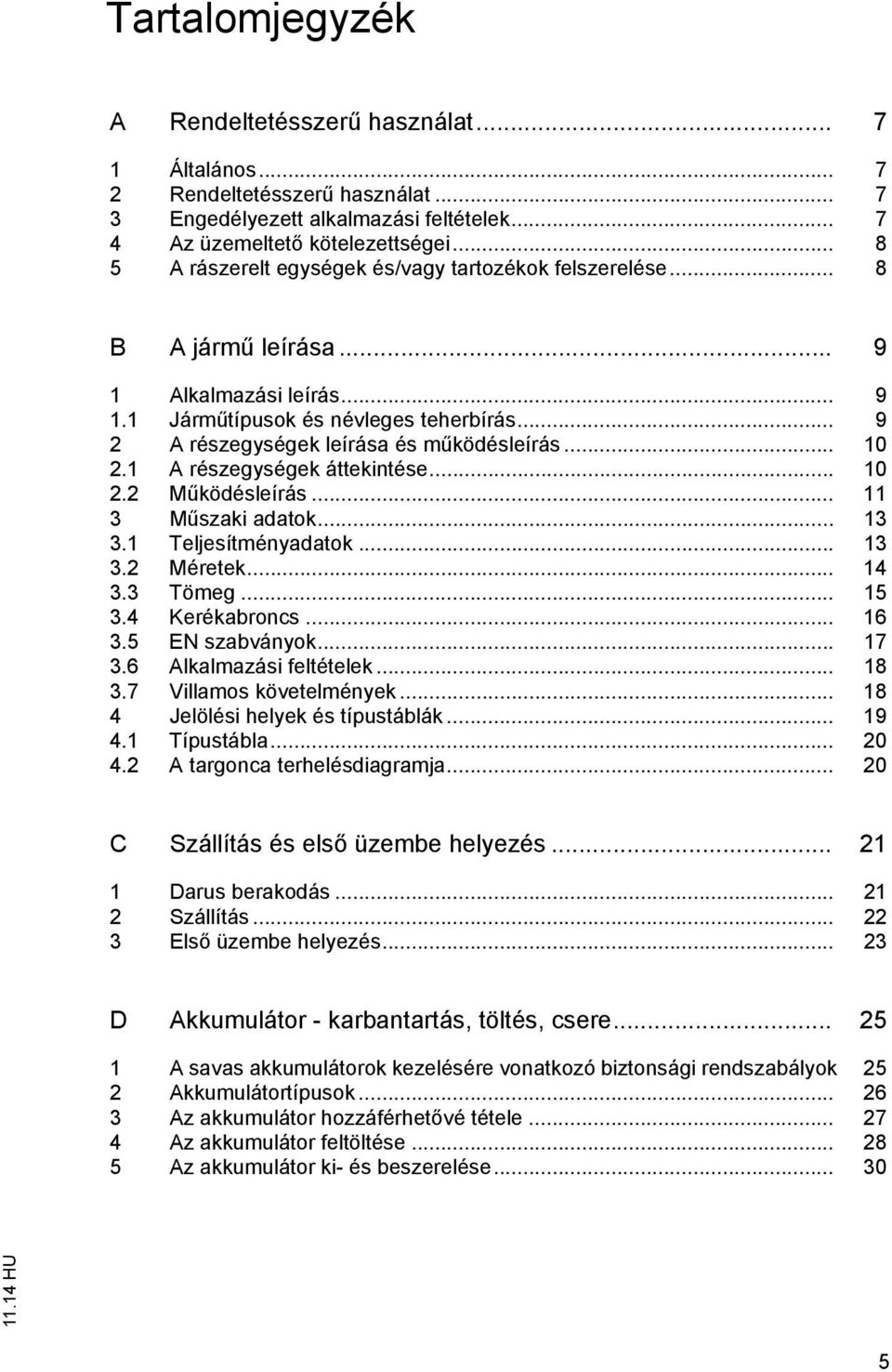

6 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Az üzemeltet kötelezettségei A rászerelt egységek és/vagy tartozékok felszerelése... 8 B A járm leírása Alkalmazási leírás Járm típusok és névleges teherbírás A részegységek leírása és m ködésleírás A részegységek áttekintése M ködésleírás M szaki adatok Teljesítményadatok Méretek Tömeg Kerékabroncs EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Típustábla A targonca terhelésdiagramja C Szállítás és els üzembe helyezés Darus berakodás Szállítás Els üzembe helyezés D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok 25 2 Akkumulátortípusok Az akkumulátor hozzáférhet vé tétele Az akkumulátor feltöltése Az akkumulátor ki- és beszerelése

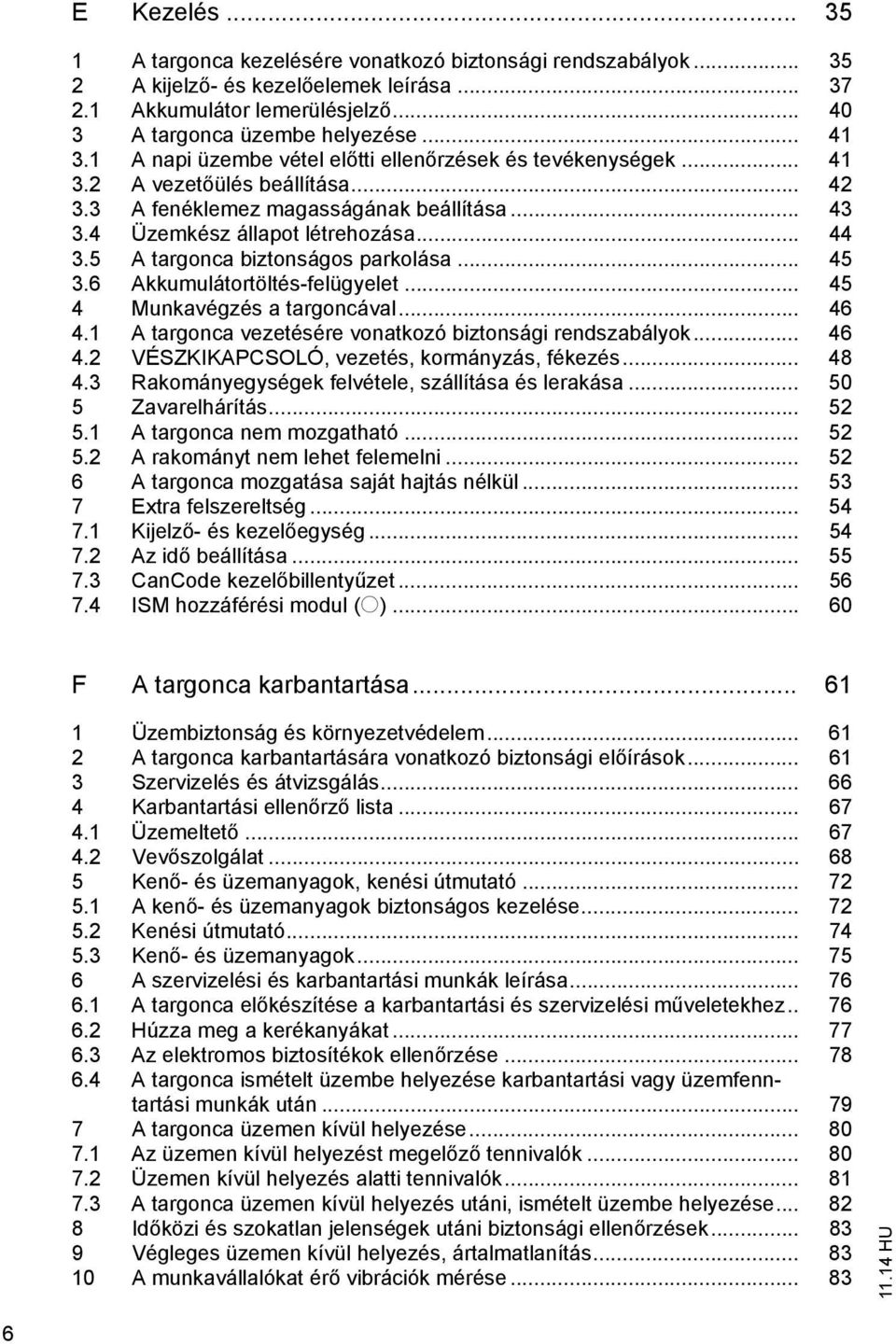

7 E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása Akkumulátor lemerülésjelz A targonca üzembe helyezése A napi üzembe vétel el tti ellen rzések és tevékenységek A vezet ülés beállítása A fenéklemez magasságának beállítása Üzemkész állapot létrehozása A targonca biztonságos parkolása Akkumulátortöltés-felügyelet Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok VÉSZKIKAPCSOLÓ, vezetés, kormányzás, fékezés Rakományegységek felvétele, szállítása és lerakása Zavarelhárítás A targonca nem mozgatható A rakományt nem lehet felemelni A targonca mozgatása saját hajtás nélkül Extra felszereltség Kijelz - és kezel egység Az id beállítása CanCode kezel billenty zet ISM hozzáférési modul (o) F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Szervizelés és átvizsgálás Karbantartási ellen rz lista Üzemeltet Vev szolgálat Ken - és üzemanyagok, kenési útmutató A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez Húzza meg a kerékanyákat Az elektromos biztosítékok ellen rzése A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Üzemen kívül helyezés alatti tennivalók A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése

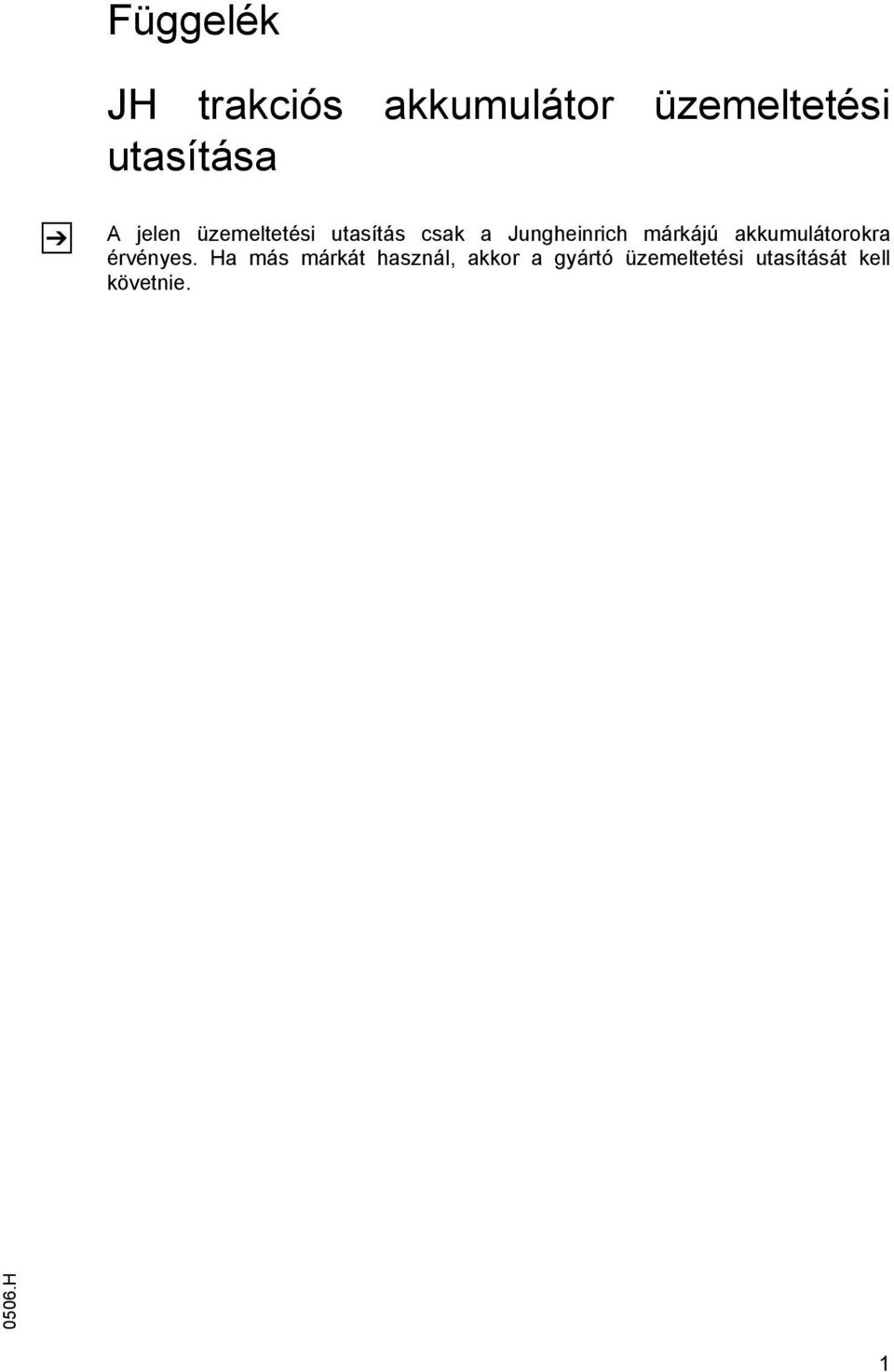

8 Függelék JH trakciós akkumulátor üzemeltetési utasítása Z A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

9 H

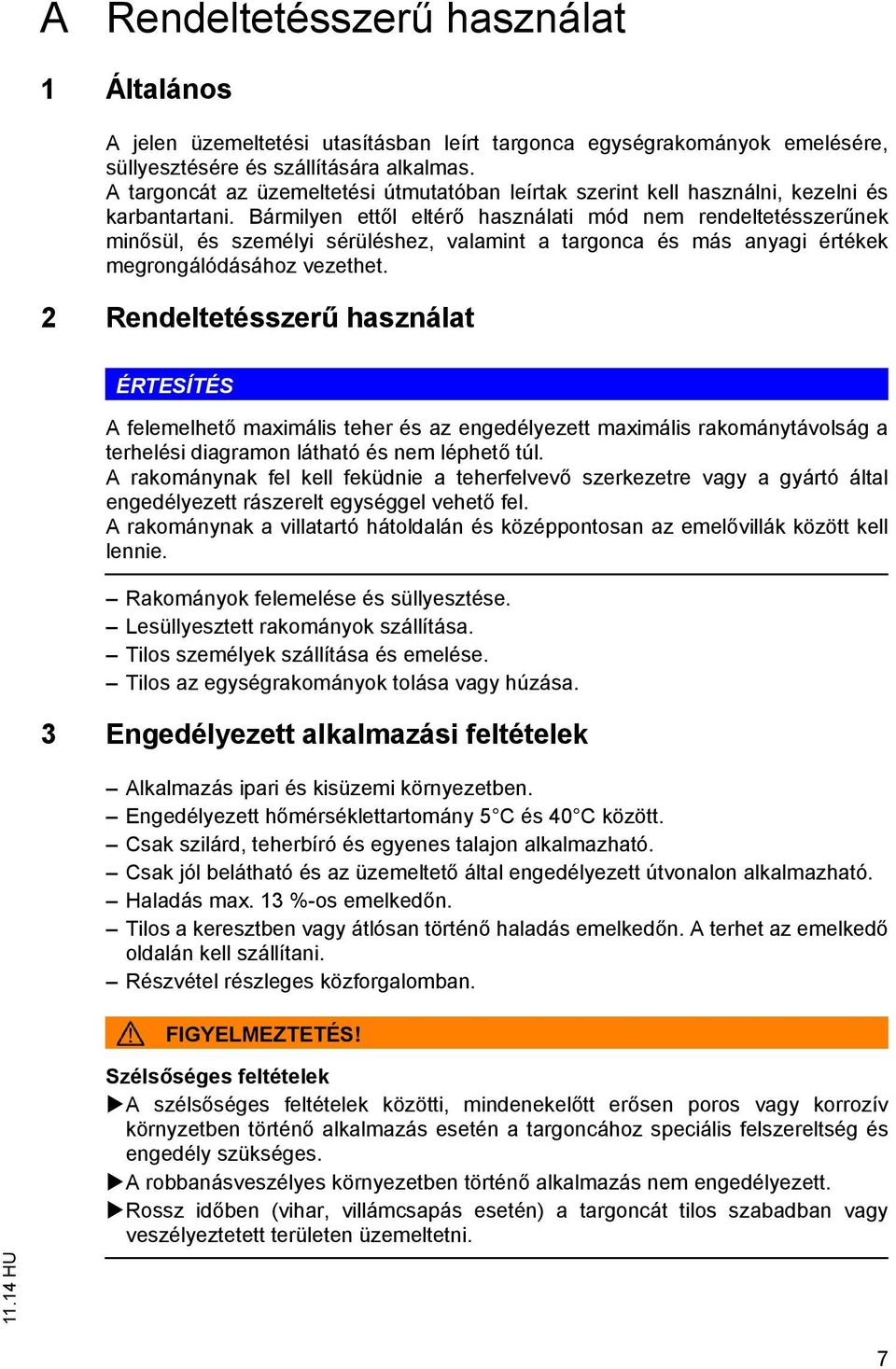

10 A Rendeltetésszer használat 1 Általános A jelen üzemeltetési utasításban leírt targonca egységrakományok emelésére, süllyesztésére és szállítására alkalmas. A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat ÉRTESÍTÉS A felemelhet maximális teher és az engedélyezett maximális rakománytávolság a terhelési diagramon látható és nem léphet túl. A rakománynak fel kell feküdnie a teherfelvev szerkezetre vagy a gyártó által engedélyezett rászerelt egységgel vehet fel. A rakománynak a villatartó hátoldalán és középpontosan az emel villák között kell lennie. Rakományok felemelése és süllyesztése. Lesüllyesztett rakományok szállítása. Tilos személyek szállítása és emelése. Tilos az egységrakományok tolása vagy húzása. 3 Engedélyezett alkalmazási feltételek Alkalmazás ipari és kisüzemi környezetben. Engedélyezett h mérséklettartomány 5 C és 40 C között. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Csak jól belátható és az üzemeltet által engedélyezett útvonalon alkalmazható. Haladás max. 13 %-os emelked n. Tilos a keresztben vagy átlósan történ haladás emelked n. A terhet az emelked oldalán kell szállítani. Részvétel részleges közforgalomban. FIGYELMEZTETÉS! Széls séges feltételek A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás nem engedélyezett. Rossz id ben (vihar, villámcsapás esetén) a targoncát tilos szabadban vagy veszélyeztetett területen üzemeltetni. 7

11 4 Az üzemeltet kötelezettségei Üzemeltet alatt az útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltet az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerz déses megállapodásnak megfelel en. Az üzemeltet nek feltétlenül biztosítania kell, hogy a targoncát csak megfelel módon használják úgy, hogy az ne jelentsen élet- vagy balesetveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a balesetmegel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet nek biztosítania kell, hogy az összes használó elolvassa és megértse a jelen üzemeltetési utasítást. ÉRTESÍTÉS A jelen üzemeltetési útmutató figyelmen kívül hagyásával jótállásunk megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a garancia tárgyán. 5 A rászerelt egységek és/vagy tartozékok felszerelése Tartozékok felszerelése Olyan kiegészít felszerelések rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 8

12 B A járm leírása 1 Alkalmazási leírás Az ESE 220/320 elektromos, oldalhelyzet üléssel, négy kerékkel, és elektromos kormánym vel rendelkez, emel villás targonca. Az ESE 220/320 villástargonca egyenes talajon történ teherszállításra alkalmas. Nyitott alsó résszel vagy keresztdeszkákkal rendelkez raklapokat képes felvenni a terhelt kerekek vagy görg s kocsik tartományán kívül. A targoncával a rakományt alacsony emeléssel hosszabb útszakaszon szállítani lehet. A terhelhet ségre vonatkozó adatot a Qmax terhelési grafikon tartalmazza. 1.1 Járm típusok és névleges teherbírás A névleges teherbírás típusfügg. A típus nevéb l lehet következtetni a névleges teherbírásra. ESE220 ESE Típusmegjelölés 2 Gyártási sorozat 20 Névleges teherbírás x 100 kg A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 9

13 2 A részegységek leírása és m ködésleírás 2.1 A részegységek áttekintése Poz Megnevezés Poz Megnevezés 1 t Töltési állapot kijelzése 8 t Kartámasz 2 t Kulcsos kapcsoló 9 t Padlólemez magasságállítása 3 o Kezel -/kijelz egység 10 t Kormánykerék 4 o CanCode kódzár 11 t Tehergörg k 5 o ISM hozzáférési modul 12 t Akkumulátor 6 t MULTI-PILOT 13 t Biztonsági kapcsoló 7 t VÉSZLEÁLLÍTÓ kapcsoló 14 t Ülésburkolat t = alapkivitel o = opció 10

14 2.2 M ködésleírás Biztonsági berendezések A targonca zárt, legömbölyített élekkel rendelkez körvonala lehet vé teszi a targonca biztos kezelését. A VÉSZLEÁLLÍTÓ kapcsolóval veszélyes helyzetben valamennyi elektromos funkció gyorsan lekapcsolható. A vészleállítás biztonsági koncepciója A vészleállítást a menetvezérlés indítja. A kormányvezérlés rendszerállapot jelzést küld, amit a menetvezérlés felügyel. A jel kimaradása vagy hibák felismerése esetén automatikusan kiold a járm fékje a leállás eléréséig. A kijelz ellen rz kijelzései kijelzik a vészleállást. A targonca minden egyes bekapcsolása után a rendszer öndiagnosztikát végez. Vezet állás Beállítható vezet ülés. A haladási és emelési funkciók fogásváltás nélkül finoman kezelhet k. Döntött, ergonomikus kormánykerék a targonca biztonságos irányításához. Beállítható fenéklemez a különböz testmagasságú vezet k számára. Biztonsági vészkapcsoló A biztonsági vészkapcsolóval megakadályozható, hogy a kezel lába vezetés közben kilógjon a járm körvonalán kívülre. Az emelés- és/vagy menetfunkciók csak a biztonsági vészkapcsoló m ködtetése esetén aktívak. Hidraulikarendszer Az emelés és süllyesztés funkciók a multifunkciós kar markolatán lev gombokkal vezérelhet k. Az emelés nyomógomb egyenletes sebességgel emeli a kerékkarokat, a süllyesztés nyomógomb megnyomásával pedig a kerékkarok süllyesztése végezhet el. Az emelés funkció bekapcsolásával elindul a hidraulikus szivattyú, és az olajtartályból az emel munkahengerhez szállítja a hidraulika olajat. 11

15 Hajtóm Rögzített háromfázisú motor hajtja a hajtókereket egy hengeres-kúpos fogaskerékhajtáson keresztül. Az elektronikus menetvezérlés gondoskodik a haladóm -motor fokozatmentes fordulatszám-szabályozásáról és ezáltal az egyenletes, zökkenésmentes megindulásról, er teljes gyorsításról és az elektronikusan szabályozott, energiavisszanyer fékezésr l. A rakománytól és a környezett l függ en 3 menetprogram közül választhat: a nagyteljesítmény t l az energiatakarékosig. Kormánym A targonca döntött helyzet, ergonomikus kormánykerékkel kormányozható. A kormánymozdulatokat a kormányvezérlés kormánymotoron keresztül továbbítja közvetlenül a forgatható csapágyazású hajtás fogaskoszorújára. A hajtás +/- 90 -ban elfordítható. Opcióként rendelhet a kormányzási szögt l függ menetsebesség-csökkentés (Curve Control). Villamos berendezés 24 voltos rendszer. Alapfelszereltségként elektronikus menet- és kormányvezérlés. Kezel - és kijelz elemek Az ergonomikus kezel elemek fáradságmentes kezelést tesznek lehet vé a haladó mozgás és a hidraulikus mozgatások finom adagolhatósága érdekében. A rendelkezésre álló akkumulátorkapacitást az akkumulátortöltöttség-jelz mutatja. Az opcióként kapható kijelz n láthatók a vezet számára fontos információk, pl. az akkumulátorkapacitás, az üzemórák és az eseményüzenetek Üzemóra-számláló Z Helyezze a targoncát üzemkész állapotba, (lásd "Üzemkész állapot létrehozása" oldalon 44) vagy (lásd "CanCode kezel billenty zet" oldalon 56). Az üzemórák akkor számlálódnak, ha a targonca üzemkész állapotban van és a biztonsági vészkapcsolót m ködtették. 12

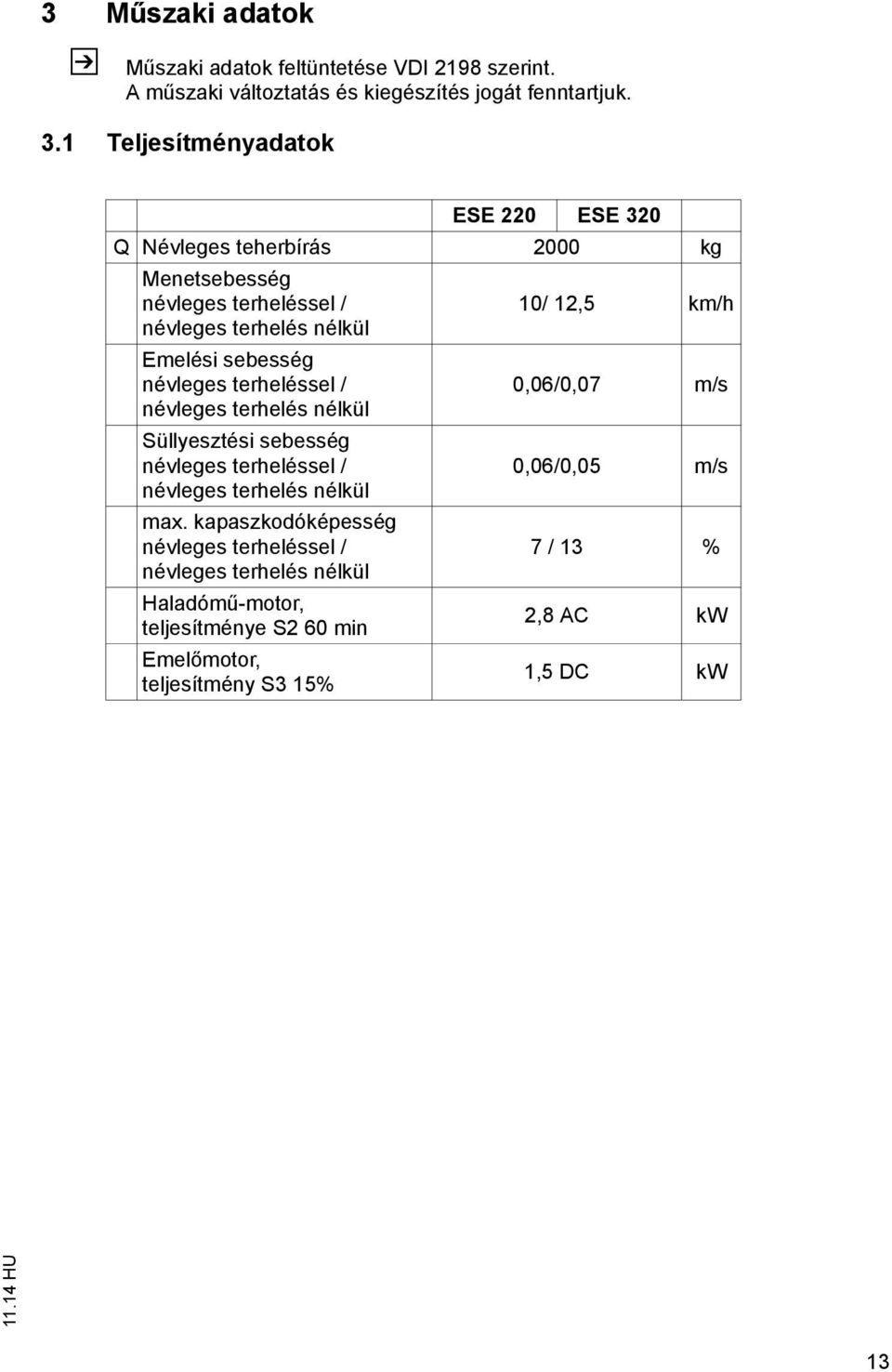

16 3 M szaki adatok Z M szaki adatok feltüntetése VDI 2198 szerint. A m szaki változtatás és kiegészítés jogát fenntartjuk. 3.1 Teljesítményadatok ESE 220 ESE 320 Q Névleges teherbírás 2000 kg Menetsebesség névleges terheléssel / 10/ 12,5 km/h névleges terhelés nélkül Emelési sebesség névleges terheléssel / 0,06/0,07 m/s névleges terhelés nélkül Süllyesztési sebesség névleges terheléssel / 0,06/0,05 m/s névleges terhelés nélkül max. kapaszkodóképesség névleges terheléssel / 7 / 13 % névleges terhelés nélkül Haladóm -motor, teljesítménye S2 60 min 2,8 AC kw Emel motor, teljesítmény S3 15% 1,5 DC kw 13

17 3.2 Méretek l 1435 h7 c Q 70 h3 187 l2 25 l1 x 95 h13 Wa b1 e b11 b5 a/2 Ast a/2 14

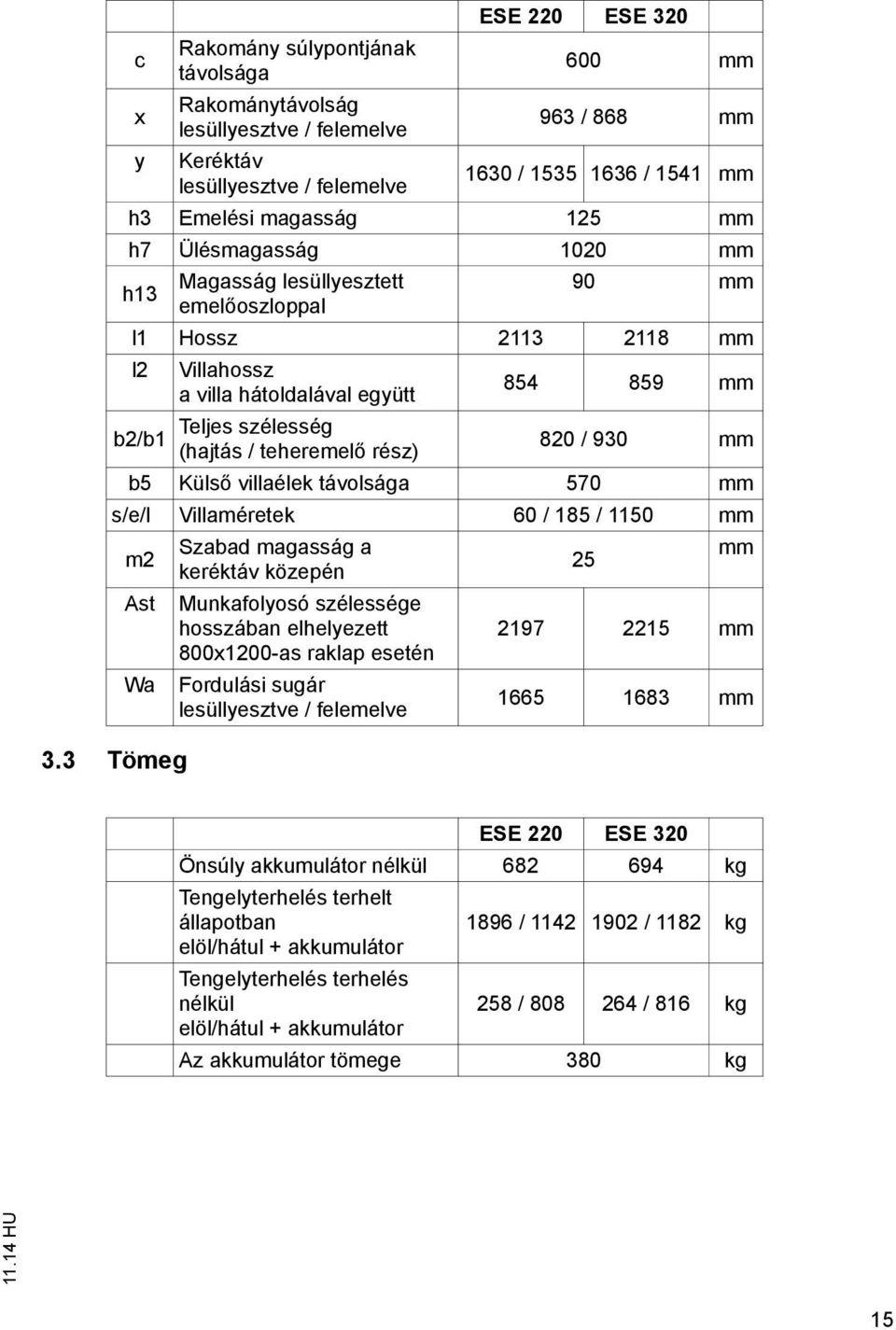

18 ESE 220 ESE 320 c Rakomány súlypontjának távolsága 600 mm x Rakománytávolság lesüllyesztve / felemelve 963 / 868 mm y Keréktáv lesüllyesztve / felemelve 1630 / / 1541 mm h3 Emelési magasság 125 mm h7 Ülésmagasság 1020 mm h13 Magasság lesüllyesztett 90 mm emel oszloppal l1 Hossz mm l2 Villahossz a villa hátoldalával együtt mm Teljes szélesség b2/b1 (hajtás / teheremel rész) 820 / 930 mm b5 Küls villaélek távolsága 570 mm s/e/l Villaméretek 60 / 185 / 1150 mm m2 Ast Wa 3.3 Tömeg Szabad magasság a keréktáv közepén Munkafolyosó szélessége hosszában elhelyezett 800x1200-as raklap esetén Fordulási sugár lesüllyesztve / felemelve 25 mm mm mm ESE 220 ESE 320 Önsúly akkumulátor nélkül kg Tengelyterhelés terhelt állapotban 1896 / / 1182 kg elöl/hátul + akkumulátor Tengelyterhelés terhelés nélkül 258 / / 816 kg elöl/hátul + akkumulátor Az akkumulátor tömege 380 kg 15

19 3.4 Kerékabroncs ESE 220 ESE 320 Hajtott kerék méret 230 x 78 mm Teherkerék méret 85 x 85 mm Támaszkerék (kett s görg ) 140 x 54 mm Kerekek, száma elöl / hátul (x = hajtott) 2-1x / 4 16

20 3.5 EN szabványok Z Z Z Tartós zajszint ESE 220/320: 73 db(a) az szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. A folyamatos zajszint szabvány szerinti átlagérték, amely figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Vibráció ESE 220/320: 0,42 m/s² az EN szabvány szerint A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függ leges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történ áthaladáskor kerül meghatározásra. A targoncára egyszeri alkalommal kerültek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk cím üzemeltetési irányelv szerinti, munkavállalókat érint vibrációkkal. A gyártó a munkavállalókat érint rezgések méréséhez különleges szolgáltatást kínál, (lásd "A munkavállalókat ér vibrációk mérése" oldalon 83). Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMEZTETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 17

21 3.6 Alkalmazási feltételek Környezeti h mérséklet 5 C és 40 Cközötti üzemeltetés esetén Z Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 3.7 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszer használata esetén. 18

22 4 Jelölési helyek és típustáblák 15 Qmax XXX kg Poz Megnevezés 15 A kerékkarok emelése / süllyesztése 16 A targonca terhelésdiagramja 17 MULTI-PILOT 18 Padlólemez beállítása 19 Típustábla 20 Vizsgamatrica 21 Kötési pont daruval történ berakodáshoz 22 Típusmegjelölés 23 Sorozatszám 19

23 4.1 Típustábla Z Sz. Megnevezés Sz. Megnevezés 24 Típus 30 Gyártási év 25 Sorozatszám 31 Tehersúlypont távolsága mm-ben 26 Névleges teherbírás kg-ban 32 Hajtásteljesítmény 27 Akkumulátorfeszültség V-ban 33 Min./max. akkumulátorsúly kgban 28 Önsúly akkumulátor nélkül kg-ban 34 Gyártó 29 Opció 35 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (25). 4.2 A targonca terhelésdiagramja Qmax XXX kg 16 A terhelési diagram (16) a Q maximális teherbírást adja meg (kg-ban) a teherfelvev szerkezet egyenletes terhelése esetén. 20

24 C Szállítás és els üzembe helyezés 1 Darus berakodás FIGYELMEZTETÉS! A daruval történ berakodás szakszer tlen elvégzése balesetet okozhat Nem megfelel emel szerszámok alkalmazása és azok szakszer tlen használata esetén a targonca lezuhanhat a daruval történ berakodás közben. A targoncát emelés közben ne lökje meg, ill. ügyeljen arra, hogy csak ellen rzött mozgást végezzen! Amennyiben szükséges, vezet kötelek segítségével tartsa meg a targoncát. A targonca rakodását kizárólag emel eszközök és emel szerszámok kezelésére betanított személyek végezhetik. A daruval történ berakodás során viseljen biztonsági véd cip t. Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába, ill. ne tartózkodjon a veszélyes területen. Csak megfelel teherbírású emel szerkezetet szabad használni (a targonca súlyát lásd a típustáblán). A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötöz eszközöket csak az el írt terhelési irányban szabad alkalmazni. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt alkatrésszel. A targonca daruval történ rakodása El feltételek Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 45). Szükséges szerszám és anyag Emel szerkezet Darulánc Eljárásmód Csatlakoztassa a daru láncát a kötési pontokon (21). A targonca most már készen áll a daruval történ berakodásra

25 2 Szállítás FIGYELMEZTETÉS! Véletlenszer elmozdulás a szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balaseteket idézhet el. A berakodást csak külön erre a feladatra kiképzett szakemberekkel szabad elvégezni a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a targoncát szakszer en rögzíteni kell. A teherautónak, ill. a pótkocsinak rendelkeznie kell rögzít gy r kkel. A targoncát ékekkel kell biztosítani a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú feszít - vagy rögzít hevedereket használjon A targonca rögzítése szállításhoz Szükséges szerszám és anyag Feszít hevederek/hevederek Eljárásmód Vezesse a targoncát a szállítójárm re. Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 45). Csatlakoztassa a hevedereket (36) a targoncához, és feszítse meg megfelel en. A targonca most már készen áll a szállításra. 22

26 3 Els üzembe helyezés VIGYÁZAT! A targoncát csak akkumulátor árammal szabad hajtani! Az egyenirányított váltóáram kárt okoz az elektronikus alkatrészekben. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 6 m-nél, és legalább 50 mm² -es vezetékkeresztmetszettel kell rendelkezniük. Eljárásmód Ellen rizze a felszerelés teljességét Szükség esetén szerelje be az akkumulátort, (lásd "Az akkumulátor ki- és beszerelése" oldalon 30) Töltse fel az akkumulátort, (lásd "Az akkumulátor feltöltése" oldalon 28) A targoncát most üzembe helyezheti, (lásd "A targonca üzembe helyezése" oldalon 41) 23

27 24

28 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti m veletek elvégzése során a jelen használati útmutató, valamint az elem gyártója és az elem tölt állomás el írásait egyaránt be kell tartani. T zvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A töltési helynek megfelel en szell ztetettnek kell lennie. A t zvédelmi felszerelésnek rendelkezésre kell állnia. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. Gondoskodjon arról, hogy a sarkok és a kábelsaruk tiszták legyenek, vékonyan kenje be azokat póluszsírral, és er sen húzza meg a csavarokat. VIGYÁZAT! Az akkumulátorház fedelének lezárása el tt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. A kábelek sérülése rövidzárlatot okozhat. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésr l szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 25

29 FIGYELMEZTETÉS! Az akkumulátor kezelése során el forduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgez és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az el írásoknak megfelel en ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen véd ruházatot és véd szemüveget. Ne engedje, hogy az akkumulátorsav b rre, ruházatra vagy a szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat b séges mennyiség tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül, vagy b rrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat b vízzel azonnal semlegesíteni kell. Csak zárt akkumulátortekn vel ellátott telepet szabad használni. Tartsa be a törvényi el írásokat. FIGYELMEZTETÉS! A nem megfelel akkumulátorok használata balesetet okozhat Az akkumulátor tömege és méretei jelent sen befolyásolják a targonca stabilitását és teherbírását. Az akkumulátorkialakítás módosítása csak a gyártó hozzájárulásával megengedett, mivel kisebb akkumulátorok beszerelése esetén kiegyenlít súlyok szükségesek. Az akkumulátor cseréjénél, ill. beszerelésénél ügyelni kell arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. Miel tt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia ((lásd "A targonca biztonságos parkolása" oldalon 45)). 2 Akkumulátortípusok A kivitelt l függ en a targoncák különböz akkumulátortípusokkal vannak felszerelve. A következ táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: Akkumulátortípus Kapacitás Tömeg 24 V - akkumulátor 796X210X782 MM (HXSZXM) 3 PzS 465 Ah 380 kg Az akkumulátor súlya az akkumulátor típustábláján található. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetel anyaggal kell lefedni. 26

30 3 Az akkumulátor hozzáférhet vé tétele VIGYÁZAT! Becsíp désveszély A fedél/burkolat behelyezésekor gondoskodjon arról, hogy semmi ne legyen a fedél/burkolat és a targonca között. FIGYELMEZTETÉS! A rögzítetlen targonca balesetveszélyes A targonca emelked n, vagy felemelt teherfelvev szerkezettel történ leparkolása veszélyes, és alapvet en nem megengedett. A targoncát csak sík területen parkolja le. Különleges esetben biztosítsa a targoncát pl. ékekkel. Az emel állványt és az emel villát mindig teljesen engedje le. A parkolás helyét úgy válassza meg, hogy a leeresztett villák senkinek ne okozzanak sérülést. El feltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 45). Eljárásmód Hajtsa fel a kartámaszt (8). Az akkumulátorcsatlakozó (38) hozzáférhet. Akkumulátor biztosíték (37) ESE 220 típus esetén hozzáférhet ESE 320 típus esetén az akkumulátor reteszelés (39) a targonca jobb oldalán található

31 4 Az akkumulátor feltöltése FIGYELMEZTETÉS! Robbanásveszély a töltéskor keletkez gázok miatt Az akkumulátor töltés közben oxigénb l és hidrogénb l álló elegyet (durranógázt) bocsát ki. A gázfejl dés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortölt állomás tölt kábelének az akkumulátordugaszhoz történ csatlakoztatása, ill. az onnan történ leválasztása csak kikapcsolt állapotú járm és tölt állomás mellett történhet. A tölt készülék feszültségének és töltési kapacitásának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása el tt ellen rizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelel szell ztetésér l. A töltési folyamat során a megfelel szell zés érdekében tartsa nyitva az akkumulátorház fedelét, az akkumulátorcellák felületét pedig tegye szabaddá. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méret körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A t zvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémb l készült tárgyat az akkumulátorra. Az akkumulátor és a tölt állomás gyártójának biztonsági el írásait feltétlenül be kell tartani. Az akkumulátor feltöltése El feltételek Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 45). Tegye hozzáférhet vé az akkumulátort, (lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 27). Kapcsolja ki a tölt készüléket. A tölt készüléken megfelel tölt program van beállítva. Eljárásmód Válassza le az akkumulátordugaszt a targoncáról. Az esetleg meglév szigetel lapot távolítsa el az akkumulátorról. Az akkumulátortölt állomás tölt kábelét csatlakoztassa az akkumulátordugaszhoz. Kapcsolja be a tölt készüléket / a töltési folyamat automatikusan elindul. Ekkor folyamatban van az akkumulátor töltése. 28

32 Az akkumulátortöltés befejezése, üzemkész állapot létrehozása ÉRTESÍTÉS A töltési folyamat megszakításakor nem áll rendelkezésre a teljes akkumulátorkapacitás El feltételek Az akkumulátor töltése teljesen befejez dött. Eljárásmód Kapcsolja ki a tölt készüléket. Válassza le az akkumulátordugaszt a tölt készülékr l. Csatlakoztassa az akkumulátordugaszt a targoncához. A járm ismét üzemkész 29

33 5 Az akkumulátor ki- és beszerelése FIGYELMEZTETÉS! Az akkumulátor ki- és beszerelése során fennálló veszélyek Az akkumulátor ki- és beszerelése során az akkumulátor súlya és az akkumulátorsav zúzódásos, ill. marásos sérüléseket okozhat. A jelen fejezetben szerepl, "Savas akkumulátorok kezelésére vonatkozó biztonsági rendelkezések" c. szakasz elõírásait be kell tartani. Az akkumulátor ki- és beszerelése során viseljen biztonsági véd cip t. Csak szigetelt cellákkal és szigetelt póluscsatlakozókkal felszerelt akkumulátorokat használjon. Az akkumulátor kicsúszásának elkerülése érdekében a targoncát vízszintes helyzetben parkolja le. Akkumulátorcserét csak megfelel teherbírású darulánccal végezzen. A m velet során csak akkumulátorcseréhez engedélyezett felszereléseket használjon (akkumulátorcserél állvány, akkumulátorcserél állomás, stb.). Ügyeljen arra, hogy az akkumulátor a targonca akkumulátorterében stabilan feküdjön fel. Az akkumulátor kiszerelése El feltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 45). Tegye hozzáférhet vé az akkumulátort, (lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 27). Szükséges szerszám és anyag Akkumulátorcserél állomás (o) Eljárásmód Válassza le az akkumulátordugaszt (38) a targoncáról. Tegye le az akkumulátoron lév akkumulátordugaszt. Húzza felfelé az akkumulátorreteszt (40) és forgassa el az óra járásával ellenkez irányban ütközésig. VIGYÁZAT! Ekkor kioldotta az akkumulátor rögzítését Húzza ki az akkumulátort (41) a járm b l. Tartsa be az akkumulátorcserél állomás üzemeltetési útmutatóját. 30

34 Akkumulátor kiszerelése ESE 320 típus esetén El feltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 45). Tegye hozzáférhet vé az akkumulátort, Siehe Az akkumulátor hozzáférhet vé tétele auf Seite Szükséges szerszám és anyag Akkumulátorcserél állomás (o) Eljárásmód Válassza le az akkumulátordugaszt (38) a targoncáról. Tegye le az akkumulátoron lév akkumulátordugaszt. Az akkumulátor reteszelést (39) hajtsa fel és húzza ki felfelé. Az akkumulátor rögzítést (40) hajtsa fel. 41 VIGYÁZAT! Ekkor kioldotta az akkumulátor rögzítését! 39 Húzza ki az akkumulátort (41) a targoncából. Tartsa be az akkumulátorcserél állomás üzemeltetési útmutatóját. 31

35 Az akkumulátor savszintjének ellen rzése El feltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 45). Tegye hozzáférhet vé az akkumulátort, (lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 27) Eljárásmód Válassza le az akkumulátordugaszt (38) a targoncáról. Tegye le az akkumulátoron lév akkumulátordugaszt. Húzza felfelé (40) az akkumulátorreteszt. VIGYÁZAT! Ekkor kioldotta az akkumulátor rögzítését Húzza ki az akkumulátort (41) a járm b l. Engedje el az akkumulátorreteszt (40). Addig húzza ki tovább az akkumulátort a járm b l, amíg ismét be nem pattan a retesz az akkumulátoron. Ellen rizze az akkumulátor savszintjét. Valamennyi kijelz nek megfelel savszintet kell mutatnia, szükség esetén töltsön utána ioncserélt vizet. Húzza felfelé (40) az akkumulátorreteszt. VIGYÁZAT! Ekkor kioldotta az akkumulátor rögzítését Tolja be az akkumulátort (41) a járm be. Engedje el az akkumulátorreteszt (40). Addig tolja tovább az akkumulátort a járm be, amíg ismét be nem pattan a retesz az akkumulátoron. 32

36 Az akkumulátor savszintjének ellen rzése ESE 320 típus esetén El feltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 45). Tegye hozzáférhet vé az akkumulátort, (lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 27). 40 Eljárásmód Válassza le az akkumulátordugaszt (38) a targoncáról. Tegye le az akkumulátoron lév 41 akkumulátordugaszt. Az akkumulátor rögzítést (40) hajtsa fel, hogy a szélesebb oldala az akkumulátor felett legyen. Az akkumulátor reteszelést (39) hajtsa fel és húzza ki felfelé. Húzza ki az akkumulátort (41) a targoncából. 39 Addig húzza ki tovább az akkumulátort a targoncából, amíg az akkumulátor hozzá nem ér az akkumulátor rögzítéshez. Ellen rizze az akkumulátor savszintjét. Valamennyi kijelz nek megfelel savszintet kell mutatnia, szükség esetén töltsön utána ioncserélt vizet. Tolja be az akkumulátort (41) a járm be. Az akkumulátor reteszelést (39) helyezze be és hajtsa fel. 33

37 34

38 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok Vezet i jogosultság A targoncát csak olyan személy használhatja, aki képesítést kapott a targoncavezetésre, az üzemeltet nek vagy megbízottjának a vezetésben és a rakományok kezelésében szerzett képességér l számot adott, és akit kimondottan megbíztak a targoncavezetéssel adott esetben be kell tartani a nemzeti el írásokat. A gépkezel jogai, kötelességei és viselkedése A gépkezel nek ismernie kell jogait és kötelességeit, a targonca kezelésére vonatkozóan megfelel képzésben kell részesülnie, és tisztában kell lennie a jelen üzemeltetési útmutató tartalmával. A kezel nek meg kell kapnia a szükséges jogosultságokat. A gyalogvezérlés szintenjáró szállítógépek kezelésénél biztonsági véd cip t kell viselni. Jogosulatlan használat tilalma Munkaid alatt a targoncáért a gépkezel felel s. Meg kell akadályoznia, hogy jogosulatlan személy vezesse vagy m ködtesse a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás A targoncán vagy annak tartozékain észlelt sérüléseket és egyéb meghibásodásokat azonnal tudatni kell a felügyelettel megbízott személlyel. Ha a targonca nem m ködik biztonságosan (pl. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelelõen el nem hárították. Javítások Külön képzés és felhatalmazás nélkül a gépkezel nek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. Semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. 35

39 Veszélyzóna FIGYELMEZTETÉS! Baleset- és sérülésveszély a targonca veszélyzónájában Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, annak teherfelvev szerkezete (például az emel villa vagy a rászerelt egységek) vagy a szállított rakomány haladó, illetve emel mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó rakomány vagy leeresztett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének esetén idõben figyelmeztetõ jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. Biztonsági eszközök és figyelmeztet feliratok A jelen üzemeltetési leírásban leírt biztonsági eszközök, figyelmeztet táblák ((lásd "Jelölési helyek és típustáblák" oldalon 19)) és utasítások figyelembe vétele minden esetben kötelez. 36

40 2 A kijelz - és kezel elemek leírása 1,

41 Sz. Kezel -, ill. kijelz elem Funkció 1 Töltés-/lemerüléskijelz t Kijelzi az akkumulátor töltöttségi állapotát 3 Kijelz - és kezel egység o Fontos menet- és emelési paraméterek kijelzése; figyelmeztet jelzések, figyelmeztetések hibás kezelésre és szervizüzenetek kijelzése, helyettesíti az akkumulátortöltöttség-jelz t / lemerülésjelz t 6 MULTI-PILOT t A funkció kezelése: Haladás el re / hátra Teheremel szerkezet emelése / leengedése 42 Kürtkapcsoló t Figyelmeztet jelzés gomb 43 "Kerékkarok emelése" nyomógomb o Kerékkarok emelésére szolgáló nyomógomb 44 "Kerékkarok süllyesztése" nyomógomb o Kerékkarok süllyesztésére szolgáló nyomógomb 2 Kapcsolózár kulccsal t A targonca aktiválása a vezérl feszültség bekapcsolásával A kulcs kihúzásával biztosíthatja, hogy a targoncát illetéktelenek ne kapcsolják be CanCode kódzár o Helyettesíti a kapcsolózárat A targonca engedélyezése a megfelel kód beírásával Menetprogram kiválasztása Kódbeállítás ISM hozzáférési modul o Helyettesíti a kapcsolózárat A targonca engedélyezése kártyával vagy jeladóval Az üzemkész állapot kijelzése Rögzíti az üzemeltetési adatokat Adatcsere kártyával vagy transzponderrel 45 "Ülésf tés" kapcsoló o Ülésf tés ki- és bekapcsolása Bekapcsolt ülésf tés kijelzése 7 VÉSZLEÁLLÍTÓ kapcsoló t Megszakítja az akkumulátorhoz vezet csatlakozást Valamennyi elektromos funkció kikapcsol és a targonca lefékez dik 10 Kormánykerék t A targonca kormányzása 9 Fenéklemez magasságállítása t A fenéklemez meglazítására és magasságának módosítására szolgáló nyomógomb 46 Ülésbeállító kar t A vezet ülés vízszintes beállítása 47 Üléscsillapítás beállítókereke t Az optimális üléscsillapítás beállítása a vezet testsúlyára 38

42 Sz. Kezel -, ill. kijelz elem Funkció 48 Háttámla-beállító kar A háttámla d lésszögének beállítása 13 Biztonsági vészkapcsoló Nyomja le a biztonsági vészkapcsolót A haladási és hidraulikafunkciók engedélyezve vannak A biztonsági vészkapcsoló nincs lenyomva A haladási és hidraulikafunkciók le vannak tiltva. A targonca megállásig fékez dik. 39

43 2.1 Akkumulátor lemerülésjelz Ha a targoncát a kapcsolózárral, a kódzárral-dal vagy az ISM-mel aktiválja, a kijelz n megjelenik akkumulátor töltöttségi állapota. A LED színjelzései (49) a következ állapotokat jelzik ki: 49 Z A LED színe Kapacitástartalék zöld % narancssárga % zöld/narancssárga villog. 1Hz % piros 0-20 % Ha a LED pirosan világít, akkor már nem lehetséges a rakományegységek emelése. Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 70 %-os töltéssel rendelkezik. Ha a LED pirosan villog és a targonca nem üzemkész, akkor értesíteni kell a gyártó szervizét. A piros villogás a járm vezérlés kódja. A villogás módja jelzi a hiba fajtáját. 40

44 3 A targonca üzembe helyezése 3.1 A napi üzembe vétel el tti ellen rzések és tevékenységek FIGYELMEZTETÉS! A targoncán vagy a kiegészít eszközön (egyedi felszereltség) keletkez sérülések balesetekhez vezethetnek. Amennyiben az alábbi ellen rzések során sérülések vagy egyéb hibák állapíthatók meg a targoncán vagy a kiegészít eszközökön (egyedi felszereltségek), a targoncát a szabályszer helyreállításig tilos használni. A felfedezett hibákat haladéktalanul közölje felettesével. A meghibásodott targoncát jelölje meg és helyezze üzemen kívül. A targoncát csak a hiba azonosítása és megszüntetése után szabad ismét üzembe helyezni. A napi üzembe helyezés el tti ellen rzés végrehajtása Eljárásmód Ellen rizze a teljes járm vet kívülr l, hogy nincs-e rajta sérülés vagy szivárgási hely. A sérült töml ket feltétlenül cserélje ki. Ellen rizze az akkumulátor rögzítését és a kábelcsatlakozók épségét és feszességét. Ellen rizze az akkumulátordugasz szilárdságát. Ellen rizze, hogy a teherfelvev szerkezet nem rendelkezik-e olyan látható hibával, mint például repedés, meghajlott vagy er sen kopott villa. Ellen rizze a hajtókerék és a teherkerekek épségét. Ellen rizze a táblák olvashatóságát és teljességét ((lásd "Jelölési helyek és típustáblák" oldalon 19)). 41

45 3.2 A vezet ülés beállítása VIGYÁZAT! Sérülésveszély nem rögzített vezet ülés miatt A nem rögzített vezet ülés haladás közben kicsúszhat a vezetésb l és balesetet okozhat. Az ülésrögzítésnek bepattant helyzetben kell lennie. A vezet ülést tilos haladás közben beállítani. A targonca bekapcsolása el tt állítsa be a vezet ülést. Eljárásmód Foglaljon helyet a vezet ülésen. Az ülésrögzít t (46) oldja ki és állítsa a vezet ülést el re- vagy visszatolással a megfelel pozícióba. Az ülésrögzít ismét pattanjon be. Lazítsa meg a háttámla rögzít t (48) és vigye a háttámlát a kívánt pozícióba. Ismét pattintsa be a háttámlarögzít t. A beállítókerék elforgatásával állítsa be az üléscsillapítást (47) a kívánt csillapító hatásra. Ekkor beállította a vezet ülést a kezel elemeknek megfelel pozícióba

46 3.3 A fenéklemez magasságának beállítása Eljárásmód Foglaljon helyet a vezet ülésen. Nyomja meg és tartsa lenyomva a fenéklemez beállítása nyomógombot (9). Most beállíthatja a fenéklemezt. A fenéklemezt (50) állítsa be terheléssel vagy tehermentesítéssel a kívánt magasságra. Engedje el a Fenéklemez beállítása nyomógombot. Ekkor beállította és reteszelte a fenéklemezt a kívánt magasságban

47 3.4 Üzemkész állapot létrehozása A targonca bekapcsolása El feltételek A napi üzembe vétel el tti ellen rzések és tevékenységek végrehajtása, (lásd "A napi üzembe vétel el tti ellen rzések és tevékenységek" oldalon 41). Eljárásmód Kapcsolja be húzással a VÉSZLEÁLLÍTÓ (7) kapcsolót. Kapcsolja be a targoncát, a m velet elvégzéséhez pedig: helyezze be a kulcsot a kapcsolózárba (2), és fordítsa el jobbra ütközésig. Írja be a kódot a kódzárba (o). Tartsa a kártyát vagy a jeladót az ISM hozzáférési modul elé, és beállítástól függ en nyomja meg az ISM hozzáférési modulon található zöld gombot (o). Ellen rizze a figyelmeztet jelzés nyomógomb (42) m ködését. Ellen rizze a biztonsági vészkapcsoló (13) m ködését. Ellen rizze a menetszabályozó (6) m ködését. Ellen rizze az emelésfunkció (6) m ködését. Ellen rizze a kormánym m ködését. A targonca üzemkész állapotban van

48 3.5 A targonca biztonságos parkolása FIGYELMEZTETÉS! A rögzítetlen targonca balesetveszélyes A targonca bekapcsolt fék nélkül emelked n, vagy felemelt rakománnyal, ill. felemelt teherfelvev szerkezettel történ leparkolása veszélyes, és alapvet en nem megengedett. A targoncát csak sík területen parkolja le. Különleges esetben a targoncát pl. ékekkel biztosítsa. Az emel villát mindig teljesen engedje le. A parkolás helyét úgy válassza meg, hogy a leeresztett villák senkinek ne okozzanak sérülést. A targoncát parkolja le biztonságosan Eljárásmód A teherfelvev szerkezetet teljesen engedje le. A kapcsolózárat kapcsolja ki és a kulcsot húzza ki. CanCode esetén nyomja meg az O gombot. ISM esetén a nyomja meg a piros gombot. Nyomja meg a VÉSZLEÁLLÍTÓ kapcsolót. A targoncát leállította. 3.6 Akkumulátortöltés-felügyelet Z Az akkumulátor töltöttségét mutató kijelz / lemerülésfigyel alapbeállítása standard akkumulátorra vonatkozik. Karbantartást nem igényl, ill. speciális akkumulátorok esetén a lemerülésfigyel kijelzési és lekapcsolási pontjait hivatalos szakszemélyzettel kell beállíttatni. Ha a beállítást nem végzik el, akkor az akkumulátor mélykisülés miatt megrongálódhat. A maradékkapacitás túllépése esetén az emel m ködése kikapcsol. Megjelenik a megfelel kijelzés (49). Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 70%-os töltéssel rendelkezik. 45

49 4 Munkavégzés a targoncával 4.1 A targonca vezetésére vonatkozó biztonsági rendszabályok Közlekedési útvonalak és munkaterületek Csak a közlekedés számára engedélyezett útvonalakon szabad a járm vel mozogni. Illetéktelen személy nem léphet be a munkaterületre. A terhet csak a külön e célra kijelölt helyen szabad tárolni. A targoncát kizárólag olyan munkaterületen szabad mozgatni, ahol elegend világítás van, hogy ne veszélyeztessen személyeket és anyagokat. A targonca elégtelen fényviszonyok mellett történ üzemeltetéséhez extra felszereltség szükséges. VESZÉLY! Tilos elhagyni a haladási útvonalak engedélyezett területét és meghaladni azok pontterhelését. A nem belátható területeken külön személy segítségét kell igénybe venni. A vezet nek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. Vezetés közbeni viselkedés A vezet nek a haladási sebességet a helyi adottságoknak megfelel en kell megválasztania. A sebességet le kell csökkenteni, ha például kanyarodik, sz k átjárón halad át vagy ezek mellett halad el, illetve leng ajtón halad át, valamint ha nem belátható szakaszon közlekedik. A vezet nek mindig megfelel féktávolságot kell tartania az el tte haladó járm t l, folyamatosan uralnia kell a targoncát. Tilos a hirtelen megállás (kivéve vészhelyzetben), a gyors fordulás, valamint az el zés veszélyes vagy nem belátható területeken. Tilos kihajolni vagy kinyúlni a munka- és kezel területr l. Beláthatóság haladás közben A vezet a haladási irányba nézzen, amely irányba folyamatosan tiszta, akadálytalan kilátással kell rendelkeznie. Ha a szállított rakomány korlátozza a kilátást, haladjon a targoncával úgy, hogy a rakomány hátul helyezkedjen el. Amennyiben ez nem lehetséges, külön személyt kell igénybe vennie a targonca irányításához, aki a járm mellett haladva belátja a haladási útvonalat, és ezzel egyidej leg a vezet vel is szemkontaktusban tud maradni. Ilyenkor csak lépésben, különös óvatossággal haladjon. A szemkontaktus elvesztésekor azonnal állítsa meg a targoncát. Emelked n és lejt n történ haladás Ferde vagy lejt s szakaszon csak akkor lehet áthaladni a targoncával, ha az kijelölt közlekedési út, valamint felülete tiszta, nem csúszós, és ha a targonca m szaki jellemz i lehet vé teszik a biztonságos áthaladást. Ennek során a rakomány mindig az emelked irányába helyezkedjen el. Ferde, illetve lejt s szakaszon megfordulni, átlós irányban haladni, valamint azon leparkolni tilos. Lejt s szakaszon csak csökkentett sebességgel szabad haladni, és folyamatosan fel kell készülni a járm fékezésére. 46

50 Felvonók és rakodóhidak használata Felvonót csak akkor szabad használni, ha ez megfelel teherbíró képességgel rendelkezik, építésmódjánál fogva alkalmas a rá történ felhajtásra, és az üzemeltet ezt engedélyezi. Err l a felhajtás el tt meg kell gy z dni. Felvonóba a rakományegységgel el re kell behajtani, és úgy kell elhelyezni a targoncát, hogy ne érhessen a felvonóakna falához. Azoknak a személyeknek, akik szintén a felvonóban utaznak, csak akkor szabad beszállniuk, ha a targonca már biztonságosan áll, és kiszálláskor a targonca el tt kell elhagyniuk a felvonót. A vezet nek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. A szállított terhek tulajdonságai A kezel nek meg kell gy z dnie a terhek el írásszer állapotáról. Csak biztonságosan és gondosan felhelyezett terheket szabad mozgatni. Ha fennáll annak veszélye, hogy a rakomány darabjai led lhetnek vagy leeshetnek, akkor megfelel véd eszközt kell alkalmazni. A folyékony terheket biztosítani kell kiloccsanás ellen. 47

51 4.2 VÉSZKIKAPCSOLÓ, vezetés, kormányzás, fékezés VÉSZLEÁLLÍTÓ A VÉSZLEÁLLÍTÓ megnyomása Z Eljárásmód VIGYÁZAT! Balesetveszély A VÉSZLEÁLLÍTÓ kapcsoló m ködtetését nem akadályozhatják a környezetében elhelyezett tárgyak. A VÉSZLEÁLLÍTÓ (7) nem használható üzemi fékként. Nyomja meg a VÉSZLEÁLLÍTÓ (7) kapcsolót. Valamennyi elektromos funkció kikapcsol. A targonca ekkora megállásig lefékez dik. A VÉSZLEÁLLÍTÓ feloldása Eljárásmód Oldja fel húzással a VÉSZLEÁLLÍTÓ (7) reteszelését. Ekkor minden elektromos funkció bekapcsol, és a targonca ismét üzemkész állapotban van (feltéve, hogy a targonca a VÉSZLEÁLLÍTÓ kapcsoló m ködtetése el tt üzemkész állapotban volt). CanCode és ISM esetén a targonca továbbra is kikapcsolt állapotban van Biztonsági vészkapcsoló Emeléshez, süllyesztéshez és haladáshoz a biztonsági vészkapcsoló m ködtetésére van szükség. Ha a biztonsági vészkapcsolót haladás közben elengedi, akkor a járm maximális generátoros fékezéssel megáll. Amennyiben a teherfelvev szerkezet emelésekor vagy süllyesztésekor engedi el a biztonsági vészkapcsolót, a funkció azonnal kikapcsol Haladás Eljárásmód Nyomja meg a biztonsági vészkapcsolót. Mozgassa a MULTI-PILOT kezel kart a kívánt menetirányba. A fék kioldódik és a járm megindul a kiválasztott irányba. Z A sebességet a Multi-Pilot kitérítésével szabályozhatja. A kijelz n megjelenik a menetirány (o). 48

52 4.2.4 Kormányzás Eljárásmód A kormánykereket balra vagy jobbra forgassa el. Z A kijelz n megjelenik a kerék kormányzási szöge (o) Fékezés A targonca fékezési tulajdonságai lényegesen függenek az úttest tulajdonságaitól. A vezet köteles ezt vezetéskor figyelembe venni. A targoncát három módon lehet lefékezni: Az üzemi fékkel Ellenáramú fékkel (menetszabályozó) A generátoros fékkel (lassító fék) VIGYÁZAT! Veszély esetén csak az üzemi fékkel fékezzen Fékezés üzemi fékkel Eljárásmód Haladás közben engedje el a biztonsági vészkapcsolót A targonca maximális késleltetéssel lefékez dik, és az üzemi fék bekapcsol. Fékezés ellenáramú fékkel Eljárásmód Haladás közben fordítsa át a MULTI-PILOT-ot az ellenkez menetirányba. A targoncát az ellenáramú fék addig fékezi, amíg meg nem kezd dik az ellenkez irányba történ hajtás. Fékezés generátoros fékkel Eljárásmód Haladás közben engedje el a MULTI-PILOT-ot - alaphelyzet A targonca ekkor lassító fékkel generátorosan megállásig fékez dik. Ezután bekapcsol az üzemi fék. Z A fékezés er sségét szerviz állíthatja be 49

53 4.3 Rakományegységek felvétele, szállítása és lerakása Z FIGYELMEZTETÉS! A nem el írásszer en rögzített és felhelyezett rakomány balesetveszélyt okoz A rakományegység felvétele el tt a vezet nek meg kell gy z dnie arról, hogy a rakományegységet szabályszer en rakták-e fel a raklapra, és a teher nem lépi-e túl a targonca megengedett teherbírását. Az ott tartózkodó személyeket ki kell utasítani a targonca veszélyzónájából. Azonnal meg kell szakítani a targoncával folytatott munkát, ha a személyek nem hagyják el a veszélyzónát. Csak el írásszer en rögzített és felhelyezett terhet szabad szállítani. Ha fennáll annak veszélye, hogy a rakomány darabjai led lhetnek vagy leeshetnek, akkor megfelel véd eszközt kell alkalmazni. Tilos sérült rakományt szállítani. Tilos túllépni a teherbírási diagramban feltüntetett max. terhelési értékeket. Tilos a megemelt teherfelvev eszközök alá lépni, és ott tartózkodni. A teherfelvev szerkezetre nem szabad fellépni. Tilos a targoncával személyeket felemelni. Tolja a villafogakat a rakomány alá olyan mélyen, amennyire csak lehet. Egységrakományok felvétele El feltételek Az egységrakomány legyen szabályszer en a raklapra helyezve. Az egységrakomány súlya feleljen meg a targonca teherbírásának. A villákat súlyos teher esetén egyenletesen kell megterhelni. Nyomja meg a biztonsági vészkapcsolót. Eljárásmód Irányítsa a targoncát lassan a raklaphoz. A villákat lassan vezesse be a raklapba, míg a villa hátlapja fel nem fekszik a raklapra. Az egységrakomány nem lóghat túl a villa hegyén 50 mm-nél nagyobb mértékben. Az "Emelés" gombot addig nyomva kell tartani, amíg el nem éri a kívánt emelési magasságot. Az egységrakomány felemelkedik. Egységrakomány szállítása El feltételek A rakomány legyen szabályszer en felvéve. A padlónak kifogástalan állapotban kell lennie. Eljárásmód A targoncát finoman gyorsítsa és fékezze le. A menetsebességet az út állapotának és a szállított rakománynak megfelel en kell megválasztania. A targoncával egyenletes sebességgel kell haladni. Keresztez désnél és átjárónál ügyeljen a forgalomra. 50
