EFX 410 / 413. Használati utasítás EFX 410 EFX 413

Átírás

1 EFX 410 / Használati utasítás EFX 410 EFX 413 U

2 Megfelel ségi nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év EFX 410 EFX 413 Kiegészít adatok Megbízó Dátum U EK megfelel ségi nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EG (Gépdirektíva) és a 2004/108/EWG (Elektromágneses összeférhet ség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történ átültetésére irányuló megfelel jogi rendelkezést. Az aláírók mindenkor külön-külön jogosultak a m szaki dokumentumok összeállítására. 3

3 4

4 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESZÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMEZTETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁZAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. Z ÉRTESÍTÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

5 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

6 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Az üzemeltet kötelezettségei A rászerelt egységek vagy tartozékok felszerelése B A járm leírása Alkalmazási leírás A menetirány meghatározása A részegységek leírása és m ködésleírás M ködésleírás A részegységek áttekintése M szaki adatok Teljesítményadatok Méretek (típuslap szerint) Az emel állvány típusai Tömeg Kerekek, futóm A motor adatai EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Jelölési helyek Típustábla A targonca teherbírástáblája A rászerelt egység teherbírástáblája Emelési pontok a kocsiemel höz Stabilitás C Szállítás és els üzembe helyezés Szállítás Darus berakodás Az alapjárm berakodása daruval, felszerelt emel állvánnyal Az alapjárm daruval történ berakodása Az oszlop daruval történ berakodása Az akkumulátor daruval történ berakodása A targonca biztosítása szállítás közben Az emel állvány szállítás közbeni biztosítása Az alapjárm biztosítása szállítás közben Az alapjárm biztosítása szállítás közben, felszerelt emel állvány esetén

7 4 Els üzembe helyezés A járm mozgatása akkumulátor nélkül Az emel állvány be- és kiszerelése Üzembe helyezés Borulás elleni védelem D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Általános információk az akkumulátorok kezeléséhez Akkumulátortípusok Az akkumulátortér méretei Az akkumulátor hozzáférhet vé tétele Az akkumulátor feltöltése Az akkumulátor ki- és beszerelése Akkumulátorreteszelés" érzékel i (o) E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása A kezel pulton található kezel - és kijelz elemek A kijelz felület kijelzései Üzemóra-számláló Vonalas akkumulátortöltés-kijelzés Százalékos akkumulátortöltés-kijelzés (o) A kijelz felület funkciószimbólumai A targonca el készítése az üzemeltetésre A napi üzembe helyezés el tti szemrevételezéses ellen rzések és tevékenységek Fel- és leszállás A vezet hely beállítása Biztonsági öv ellen rzése, fel-, és levétele Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok Üzemkész állapot létrehozása Üzemkész állapotba hozás kiegészít hozzáférési kóddal (o) A dátum és az id beállítása Az üzemkész állapot létrehozása után elvégzend ellen rzések és tevékenységek A f emel referenciálása VÉSZLEÁLLÍTÓ Haladás Kormányzás Fékezés Közlekedés keskeny kiszolgálási folyosón Átlós haladás Emelés és süllyesztés keskeny folyosókon kívül és belül Tolás - forgatás keskeny folyosókon kívül és belül Egyidej tolás - forgatás keskeny folyosókon kívül és belül A targonca biztonságos parkolása

8 5 Komissiózás és rakatolás Az emel villák beállítása Villafogak cseréje Teher felvétele, szállítása és lerakása Zavarelhárítás Hibakeresés és -elhárítás Vészleállító berendezés A teherfelvev szerkezet vészsüllyesztése A menetletiltás áthidalása (o) Az emel letiltás áthidalása (o) A süllyesztésletiltás áthidalása (o) Folyosóvég-biztosítás (o) IF-vészüzem (eseményüzenetek 3670 / 3752) A járm keskeny folyosóról történ mentése / a járm akkumulátor nélkül történ mozgatása Személyvédelmi rendszer (o) A személyvédelmi rendszer (PSS) m ködése A funkciók leírása Környezetvédelmi szempontok A lézerolvasó üveglapjának tisztítása A hét szegmensb l álló kijelz és a fényjelzések (LED-ek) kijezései A személyvédelmi rendszer napi üzembe helyezése el tti vizsgálatok A személyvédelmi rendszer m ködése Extra felszereltség Oldalmozgató / villatávolság állító (o) Lézersugaras polckijelz (o) Teleszkópos villák (o) Kezel specifikus beállítások (o) T zoltó készülék (o) Az emelési magasság el zetes megadása (o) Vízszintes pozicionálás (o) Mérési funkció (o) Kamerarendszer (o) Emel kosár (o) ISM hozzáférési modul (o) Visszapillantó tükör (o) F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Villamossági munkák Ken anyagok és régi alkatrészek Kerekek Adapterek javítása és ellen rzése Az emel láncok ellen rzése Hidraulikus berendezés Ken - és üzemanyagok, kenési útmutató A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása

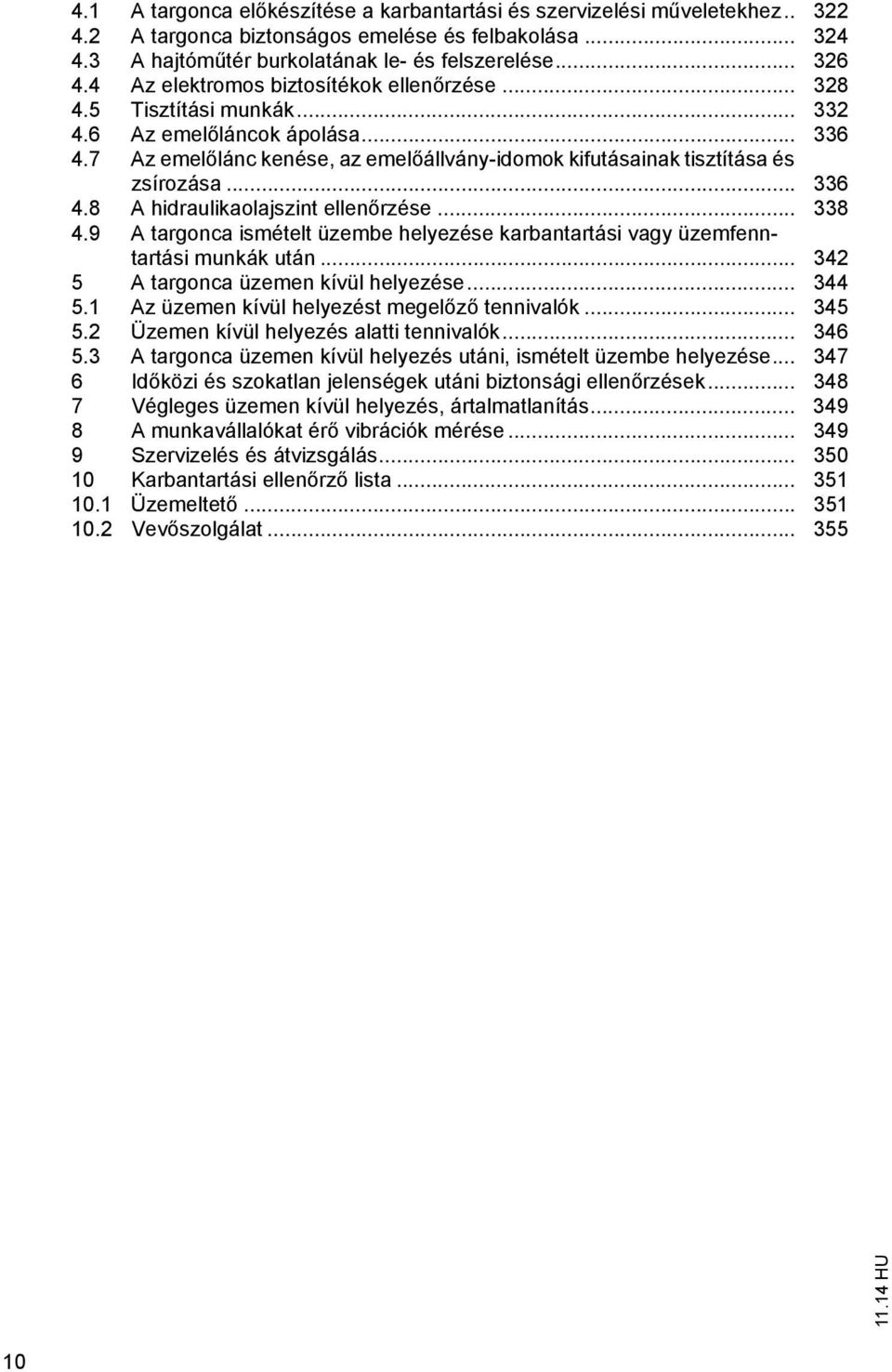

9 4.1 A targonca el készítése a karbantartási és szervizelési m veletekhez A targonca biztonságos emelése és felbakolása A hajtóm tér burkolatának le- és felszerelése Az elektromos biztosítékok ellen rzése Tisztítási munkák Az emel láncok ápolása Az emel lánc kenése, az emel állvány-idomok kifutásainak tisztítása és zsírozása A hidraulikaolajszint ellen rzése A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Üzemen kívül helyezés alatti tennivalók A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése Szervizelés és átvizsgálás Karbantartási ellen rz lista Üzemeltet Vev szolgálat

10 Függelék JH trakciós akkumulátor üzemeltetési utasítása Z A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

11 H

12 A Rendeltetésszer használat 1 Általános A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat ÉRTESÍTÉS A maximálisan felvehet teher és a maximálisan megengedett tehertávolság a teherbírástáblán ábrázolva van és nem szabad túllépni. A tehernek fel kell feküdnie a teherfelvev szerkezetre vagy a gyártó által engedélyezett tartozékokkal vehet fel. A terhet teljesen fel kell venni, lásd "Teher felvétele, szállítása és lerakása" oldalon 199. Az alábbi tevékenységek üzemszer ek és engedélyezettek: Terhek emelése, süllyesztése és mozgatása. A rakományt keskeny folyosón kívül lehet leg alacsonyan szállítsa a padlózat felett. Közlekedés keskeny folyosón. Az állványzat valamint a targonca legyen alkalmas sz k folyosós közlekedésre. A gyártó által el írt biztonsági távolságokat (tervezési biztonsági távolság) be kell tartani, lásd "Engedélyezett alkalmazási feltételek" oldalon 12 és lásd "Alkalmazási leírás" oldalon 15. A következ tevékenységek tiltottak: Személyek szállítása és emelése. Rakományok tolása vagy húzása. Emelked kön vagy lejt kön történ haladás. Rakodóhidakon / rakodórámpán történ haladás. Teher vontatása. Függesztett rakományok szállítása. Billeg rakományok szállítása. 11

13 3 Engedélyezett alkalmazási feltételek FIGYELMEZTETÉS! Széls séges feltételek között történ alkalmazás A targonca extrém körülmények között történ alkalmazása üzemzavarhoz és balesetekhez vezethet. A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás tilos. Elektromos berendezések szigeteletlen részegységei közelében tilos használni. Alkalmazás ipari és kisüzemi környezetben. Zárt térben történ alkalmazás maximális 95%, nem kondenzálódó páratartalom mellett. Engedélyezett h mérséklettartomány 5 C és 40 Cközött. Egyenes talajon történ alkalmazás a VDMA-irányelv szerint. Az útvonalak megengedett felület- és pontterhelését nem lépheti túl. 12

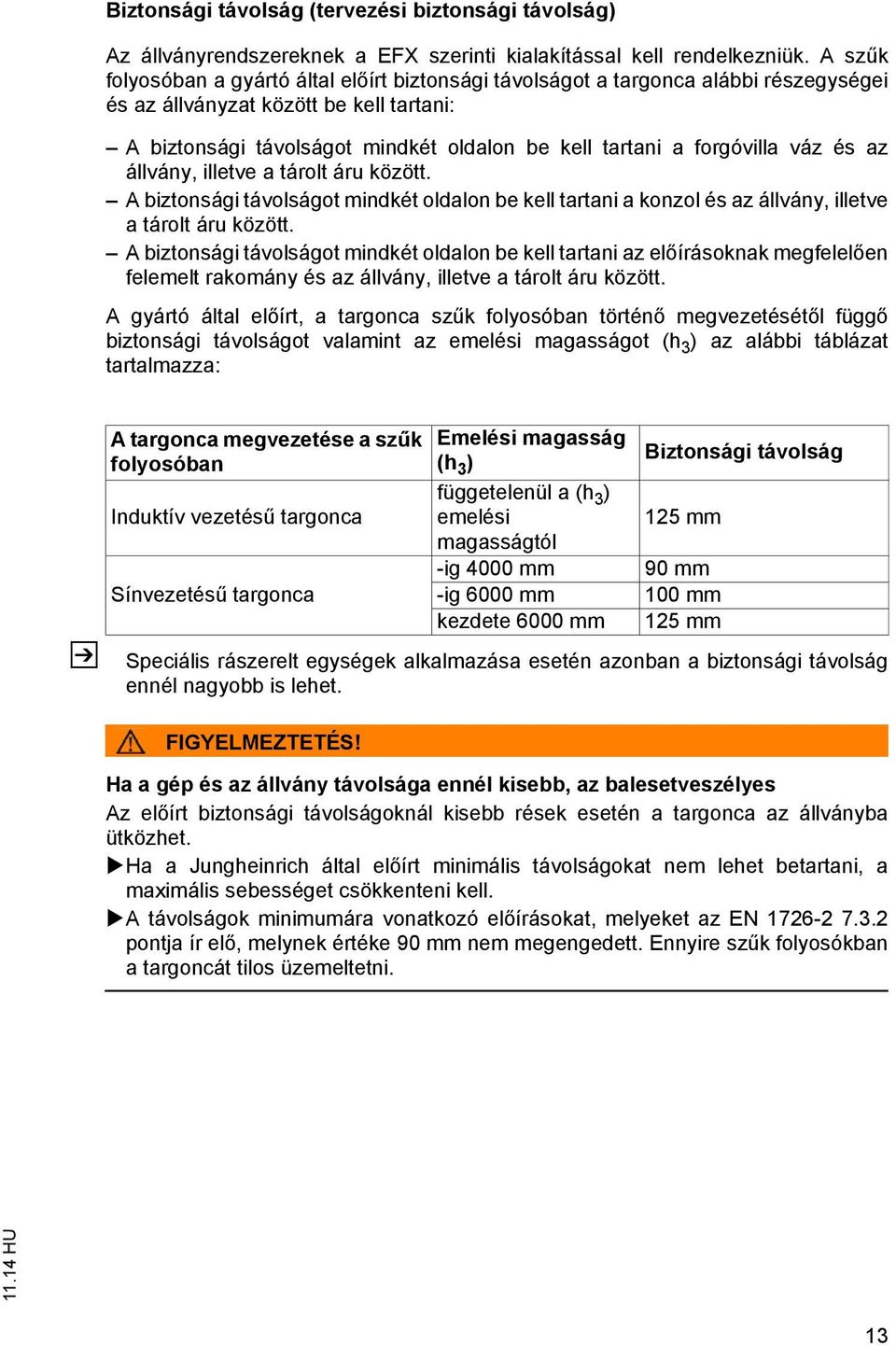

14 Biztonsági távolság (tervezési biztonsági távolság) Az állványrendszereknek a EFX szerinti kialakítással kell rendelkezniük. A sz k folyosóban a gyártó által el írt biztonsági távolságot a targonca alábbi részegységei és az állványzat között be kell tartani: A biztonsági távolságot mindkét oldalon be kell tartani a forgóvilla váz és az állvány, illetve a tárolt áru között. A biztonsági távolságot mindkét oldalon be kell tartani a konzol és az állvány, illetve a tárolt áru között. A biztonsági távolságot mindkét oldalon be kell tartani az el írásoknak megfelel en felemelt rakomány és az állvány, illetve a tárolt áru között. A gyártó által el írt, a targonca sz k folyosóban történ megvezetését l függ biztonsági távolságot valamint az emelési magasságot (h 3 ) az alábbi táblázat tartalmazza: Z A targonca megvezetése a sz k folyosóban Induktív vezetés targonca Sínvezetés targonca Speciális rászerelt egységek alkalmazása esetén azonban a biztonsági távolság ennél nagyobb is lehet. FIGYELMEZTETÉS! Emelési magasság (h 3 ) függetelenül a (h 3 ) emelési magasságtól -ig 4000 mm -ig 6000 mm kezdete 6000 mm Biztonsági távolság 125 mm 90 mm 100 mm 125 mm Ha a gép és az állvány távolsága ennél kisebb, az balesetveszélyes Az el írt biztonsági távolságoknál kisebb rések esetén a targonca az állványba ütközhet. Ha a Jungheinrich által el írt minimális távolságokat nem lehet betartani, a maximális sebességet csökkenteni kell. A távolságok minimumára vonatkozó el írásokat, melyeket az EN pontja ír el, melynek értéke 90 mm nem megengedett. Ennyire sz k folyosókban a targoncát tilos üzemeltetni. 13

15 4 Az üzemeltet kötelezettségei Üzemeltet alatt az üzemeltetési útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (p. l. lízingelés, kölcsönzés) az üzemeltet az a személy, aki a targonca tulajdonosok és a kezel k közötti meglév szerz déses megállapodás szerint a nevezett üzemi kötelezettségeket észleli. Az üzemeltet nek biztosítani kell a targonca rendeltetésszer használatát és a kezel vagy harmadik személy életét és egészségét veszélyeztet mindenféle veszély elkerülését. Emellett külön figyelmet kell fordítani a baleset-megel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet kötelessége biztosítani, hogy a targonca valamennyi kezel je elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. ÉRTESÍTÉS A jelen használati útmutató figyelmen kívül hagyásával a jótállás megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a jótállás tárgyán. 5 A rászerelt egységek vagy tartozékok felszerelése Olyan rászerelt egységek rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Adott esetben a helyi hatóságok engedélye szükséges. A hatóság beleegyezése nem pótolja a gyártó engedélyét. 14

16 B A járm leírása 1 Alkalmazási leírás Az EFX villanymotor-hajtású forgóvillás targonca. Az EFX az VDMA-irányelv szerint a rakományok sík padlón történ emelésére, süllyesztésére és mozgatására alkalmas. A nyitott alsó résszel vagy keresztdeszkákkal rendelkez raklapokat a teherkerekek területén kívül képes felemelni. A járm vel a rakományokat egymásra lehet helyezni, a rakatokat szét lehet szedni, és hosszabb útszakaszon is lehet szállítani. Ha az EFX targoncát megfelel emel kosárral alkalmazzák, akkor az emel kosarat a gyártótól kell beszerezni vagy engedélyeztetni kell vele azt. 15

17 Biztonsági távolság (tervezési biztonsági távolság) Az állványrendszereknek a EFX szerinti kialakítással kell rendelkezniük. A sz k folyosóban a gyártó által el írt biztonsági távolságot a targonca alábbi részegységei és az állványzat között be kell tartani: A biztonsági távolságot mindkét oldalon be kell tartani a forgóvilla váz és az állvány, illetve a tárolt áru között. A biztonsági távolságot mindkét oldalon be kell tartani a konzol és az állvány, illetve a tárolt áru között. A biztonsági távolságot mindkét oldalon be kell tartani az el írásoknak megfelel en felemelt rakomány és az állvány, illetve a tárolt áru között. A gyártó által el írt, a targonca sz k folyosóban történ megvezetését l függ biztonsági távolságot valamint az emelési magasságot (h 3 ) az alábbi táblázat tartalmazza: Z Z A targonca megvezetése a sz k folyosóban Induktív vezetés targonca Sínvezetés targonca Speciális rászerelt egységek alkalmazása esetén azonban a biztonsági távolság ennél nagyobb is lehet. FIGYELMEZTETÉS! Emelési magasság (h 3 ) függetelenül a (h 3 ) emelési magasságtól -ig 4000 mm -ig 6000 mm kezdete 6000 mm Ha a gép és az állvány távolsága ennél kisebb, az balesetveszélyes Az el írt biztonsági távolságoknál kisebb rések esetén a targonca az állványba ütközhet. Ha a Jungheinrich által el írt minimális távolságokat nem lehet betartani, a maximális sebességet csökkenteni kell. A távolságok minimumára vonatkozó el írásokat, melyeket az EN pontja ír el, melynek értéke 90 mm nem megengedett. Ennyire sz k folyosókban a targoncát tilos üzemeltetni. A padlónak meg kell felelnie a VDMA el írásainak. Biztonsági távolság 125 mm 90 mm 100 mm 125 mm Kötöttpályás sínes vezetéshez (SF) a keskeny folyosóknak vezet sínnel kell rendelkezniük. A járm keretre felcsavarozott, vulkollanból készült vezet görg k vezetik a járm vet a vezet sínek között. Az induktív vezet rendszer (IF) számára a talajban vezet huzalt kell lefektetni, amelynek jeleit a járm kereten elhelyezett érzékel k fogadják és a járm számítógépe feldolgozza. Z A terhelhet ségre vonatkozó adatot a típustábla tartalmazza. 16

18 2 A menetirány meghatározása A menetirány megadásához a következ meghatározásokat kell figyelembe venni: Sz. Menetirány 1 Balra 2 Hajtásirány 3 Terhelés iránya 4 Jobbra 17

19 3 A részegységek leírása és m ködésleírás 3.1 M ködésleírás Biztonsági berendezések A targonca kontúr zárt, legömbölyített élekkel rendelkez körvonala lehet vé teszi a targonca biztos kezelését. A véd tet védi a kezel t a lehulló tárgyak ellen. A meghajtókereket és a teherkerekeket stabil ütközésvéd védi. A kívülálló személyeket fenyeget veszély azonban még így sem küszöbölhet ki teljesen. Veszélyhelyzet esetén a VÉSZLEÁLLÍTÓ kapcsolóval minden járm mozgás gyorsan letiltható. A haladó vagy emel és süllyeszt mozgásokat csak akkor lehet elindítani, ha megnyomja a biztonsági kapcsolót. A toló és forgató mozgásokat csak akkor lehet elindítani, ha nincs lenyomva a biztonsági kapcsoló. A hidraulika rendszer meghibásodása esetén az emel hengerekben található zuhanásgátlók korlátozzák a rakomány leengedésének sebességét. Biztonsági kapcsoló Üzemkész targonca esetén a lábtérben lev holtember kapcsolóval az alábbi targonca funkciókat lehet engedélyezni vagy letiltani: Z Üzemkész állapot létrehozása, lásd "Üzemkész állapot létrehozása" oldalon 140 vagy lásd "Üzemkész állapotba hozás kiegészít hozzáférési kóddal (o)" oldalon 141. Nyomja meg és tartsa lenyomva a holtember kapcsolót: A menetfunkciók engedélyezettek. A kormányzás funkciók engedélyezettek. A fék funkciók engedélyezettek. Az emelés és süllyesztés funkciók engedélyezve vannak. A kitolás és billentés funkciók zárolva vannak. A holtember kapcsoló nincs lenyomva: A kitolás és billentés funkciók engedélyezve vannak. A kormányzás funkciók engedélyezettek. A fék funkciók engedélyezettek. A biztonsági vészkapcsoló kioldása és a targonca leállítása után a parkoló fék m ködésbe lép (és védelmet nyújt a véletlenszer elgurulás ellen). A menetfunkciók le vannak tiltva. Az emelés és süllyesztés funkciók tiltva vannak. 18

20 A vészleállás biztonsági koncepciója Ha a vezérlés egy hibát felismer, a targonca azonnal, állóhelyzetig lefékez. A vezet kijelz felületének ellen rz kijelz i jelzik a vészleállást. A járm minden egyes bekapcsolása után önellen rzést végez a rendszer, amely a rögzít féket (=vészleállítást) csak akkor oldja fel, ha a m köd képesség-vizsgálat eredménye pozitív volt. Hajtóm Álló elrendezés, rendkívül terhelhet, karbantartást nem igényl, háromfázisú motor kopó alkatrészek nélkül. A motor közvetlenül az egy kereket hajtó közl m re van felcsavarozva, ami problémamentes és gyors karbantartást biztosít. Fékrendszer A járm vet a menetpedál elengedésével vagy a fékpedál m ködtetésével lehet finoman és kopásmentesen lefékezni. Ennek során a járm energiát táplál az akkumulátorba (üzemi fék). A hajtómotorra ható elektromágneses rugósfék parkolófékként szolgál. A rögzít fék kioldása elektromosan történik, alaphelyzetben rugóer vel zárt. 19

21 Kormányzás Különösen könny kormányzás háromfázisú hajtással (rendkívül er s, karbantartást nem igényl, kopó alkatrészek nélküli, háromfázisú motor). A kormánykereket a kezel pultba építettük be. A kormányzott hajtókerék állása a vezet kijelz felületén jelenik meg. A maximális kormányzási szög ± 90. Sínvezetés üzemmód esetén a hajtókerék egy gombnyomással egyenes helyzetbe kerül. A kézi kormányzás ebben az üzemmódban inaktív (o). Aktív induktív vezetés üzemmódban a vezet huzal felismerése után a kormányzást automatikusan átveszi a járm vezérlés. A kézi kormányzás ebben az üzemmódban inaktív (o). Kezel - és kijelz elemek Az ergonómikus kezel elemek fáradságmentes kezelést tesznek lehet vé a haladó mozgás és a hidraulikus mozgatások finom adagolhatósága érdekében. Funkciók (adapter tolás, villa forgatás-,...) és menüvezérl softkey-rendszer. Színes információs kijelz egység a kezel számára fontos, összes információ számára - mint például a kormánykerék helyzete, a teljes löket, a járm állapotára vonatkozó üzenetek (pl. üzemzavarok), az üzemórák száma, az akkumulátor kapacitása, a pontos id, valamint az induktív vezetés állapota stb.... Vízszintesen és függ legesen állítható kezel pult (t). 20

22 Hidraulikarendszer Valamennyi hidraulikus mozgatást rendkívül er s, karbantartást nem igényl, kopó alkatrészek nélküli, karimás, zajszegény fogaskerék-szivattyúval rendelkez háromfázisú motor végzi. Az olajelosztásról mágneses kapcsolószelepek gondoskodnak. A különböz, szükséges olajmennyiségeket a motor fordulatszáma vezérli. Süllyesztés esetén a hidraulikaszivattyú hajtja a motort, amely ilyenkor generátorként m ködik. Az így visszanyert energia az akkumulátorba kerül (visszatáplálásos süllyesztés). Rendkívül csavarodásbiztos emel állvány nagy teherbírási tartalékokkal és kis mérték oszloprezgéssel. Villamos berendezés Kopásmentes érzékel kkel felszerelt elektronika. Szervizlaptop csatlakoztatására szolgáló csatlakozó: A berendezés valamennyi fontos adatának (véghelyzet-csillapítás, emelésletiltás, késleltetési és gyorsítási tulajdonságok, lekapcsolás stb.) gyors és egyszer konfigurálása érdekében. A hibatároló kiolvasására, a meghibásodás okának elemzéséhez. A programfolyamatok szimulációjához és elemzéséhez. Kódszámok engedélyezésével egyszer funkciób vítéshez. A vezérlés CAN-Bus-szal és folyamatosan mér érzékel kkel felszerelt. Minden mozgás paraméterezhet. A vezérlés véghelyzet- és köztes csillapítással gondoskodik a lökésmentes indulásról és a rakomány finom lefékezésér l valamennyi végállásban. A MOSFET háromfázisú vezérl minden egyes mozgatáskor lökésmentes indítást tesz lehet vé. A járm mozgató motor és az emel motor magas hatásfokú, energia-visszanyer, háromfázisú technológiája nagy menet- és emelési sebességet, és az energia jobb felhasználását teszi lehet vé. Fordulatszámmérés a kerekeken a hajtókerék tapadásának ellen rzésével és kopásának figyelésével (o). Z Lehetséges hajtóakkumulátor, lásd "Akkumulátortípusok" oldalon

23 Extra felszereltség Mechanikus sínvezetés. Induktív vezet rendszer a keskeny folyosókban történ precíz vezetés érdekében, az alkatrészek mechanikai terhelése nélkül. Gyorsabb munkafolyamatok a szinkronüzem elforgatás révén. A járm el készítése emel kosarak felvételére. Munkahely kényelmi csomag munkahely-megvilágítással. CD-s rádió MP3-csatlakoztatási lehet séggel. Mechanikus és elektromos csatlakozók anyagáramlás irányító rendszerekhez. Jungheinrich ISM: Információs rendszer targonca management rendszerhez (o). Moduláris rendszer emelés- és menetkikapcsolás, valamint sebességcsökkentés. Jungheinrich-raktárnavigáció: A targonca csatlakoztatása a raktárirányító rendszerhez targonca terminálon, vagy szkenneren keresztül. A fedélzeti számítógép közvetlenül a folyosóban lév célpozícióhoz irányítja a targoncát. Automatikus vertikális pozicionálás. Automatikus vízszintes pozicionálás. Automatikus rakodási ciklus. Hatékony körciklus szervezés. A zóna felismerésnek köszönhet en kizárhatók a téves mozgások Nagyfokú rugalmasság a meglév raktárirányító rendszerhez való illesztésnél, és a raktár b vítésekor. Járm vezérlés transzponder technológiával: Folyamatos útmérés minden raktárterület pontos felismeréséhez. A különböz funkciók nagyfokú rugalmassága (folyosóvég-biztosítás, emelés- / menetkikapcsolás, sebességcsökkentés,...) A menetsebesség-profilok optimalizálása a padló topólógiája alapján. Beépített Jungheinrich személyvédelmi rendszer (PSS). Kamerás megfigyel rendszer az egységrakományok nagy magasságban történ be- és kitárolásához. Magasság el választás, lásd a következ leírást. 22

24 Az emelési magasság el zetes megadása (o) Az emelési magasság el választását a rakomány emelésekor és süllyesztésekor, valamint a ki- és berakásakor lehet alkalmazni. Az emelési magasság el választásakor a kezel gombnyomással állíthatja be a szükséges emelési magasságot. A kívánt emelési magasság elérése után az emelési folyamat automatikusan befejez dik. Az emelési magasság el választása meghatározható több, eltér állványmagassággal rendelkez raktári terület számára is. 23

25 3.2 A részegységek áttekintése , Poz. Megnevezés 5 t Kormánykerék 6 t Kezel pult vezet i kijelz felülettel 7 t Hidraulikus funkciók kezel kar 8 t Kapcsolózár 9 t VÉSZKI kapcsoló 10 t Vezet állás 11 t Véd tet 12 o Villogó vagy forgó fény 13 o Lézersugaras polckijelz 14 o Munkareflektor 15 t Emel oszlop 16 o Visszapillantó tükör (kétoldali) 17 t Fogantyúk 18 t Konzol 19 t Villatartó 20 t Biztonsági kapcsoló 21 t Fékpedál 22 t Gyorsítópedál 24

26 Poz. Megnevezés 23 o ISM hozzáférési modul (jobbra a fogantyú mellett (17)) 24 t Tárolórekesz 25 t Forgóvilla váz 26 o Elüls érzékel az induktív vezet rendszerhez (a rajzon nem szerepel) 27 o A személyvédelmi rendszer elüls szkennere (a rajzon nem szerepel) 28 t Villa (teherfelvev eszköz) 29 t Akkumulátorfedél 30 t Teherkerék 31 o Sínvezet görg teherkerék mögötti rögzítése (mindkét oldalon) 32 t Biztonsági öv 33 t Akkumulátor csatlakozó (az akkumulátor fedél alatt) 34 t Vezet ülés 35 t A hajtóm tér burkolata 36 t Borulás elleni védelem 37 o A személyvédelmi rendszer hátsó szkennere 38 t Hajtókerék 39 o Hátsó érzékel az induktív vezet rendszerhez 40 o Sínvezet görg rögzítése a hajtókerék magasságában (kétoldali) 41 t Járm váz 42 t Oldalsó borítás 25

27 4 M szaki adatok Z A m szaki adatok megadása megfelel a német "Targonca típustáblák" irányelvben foglaltaknak. A m szaki változtatás és kiegészítés jogát fenntartjuk. Az összes *)-gal jelölt érték eltér lehet a különböz felszereltségi változattól (pl. emel állvány, stb.) függ en. h 4 h 3 h 1 h 6 h 2 h 7 s m1 m 2 l 3 x y z l 8 l 1 Ast 3 b 3 r Q b 8 b 14 Ast b 7 l 6 b 12 b 5 b 1 b 2 b 6 e D l Wa l 2 26

28 4.1 Teljesítményadatok Megnevezés EFX 410 EFX 413 Q Teherbírás (ha D = 600 mm) kg D Rakomány súlypontjának távolsága mm Kezelés Forgóvillás targonca Rakomány nélküli menetsebesség (FF) 9 9 km/h Menetsebesség rakománnyal (FF) 9 9 km/h Menetsebesség rakomány nélkül (SF) 9 9 km/h Menetsebesség rakománnyal (SF) 9 9 km/h Rakomány nélküli menetsebesség (IF) 7 7 km/h Rakomány nélküli menetsebesség (IF) 7 7 km/h Emelési sebesség rakomány nélkül 0,41 1, * ) 0,41 1, * ) m/s Emelési sebesség rakománnyal 0,41 1, * ) 0,41 1, * ) m/s Süllyesztési sebesség rakomány nélkül 0,44* ) 0,44* ) m/s Süllyesztési sebesség rakománnyal 0,44* ) 0,44* ) m/s Tolósebesség rakomány nélkül 0,20 2) 0,20 2) m/s Tolósebesség rakománnyal 0,20 2) 0,20 2) m/s Forgatás rakomány nélkül s/180 Forgatás rakománnyal s/180 Üzemi fék ellenáram / generátoros Rögzít fék elektromos rugóer -tároló (nyomóer rugóval) / mágnesfék Menetvezérlés fajtája AC hajtásvezérlés Hajtás elektromos Kormányzás elektromos Védettségi fok IP 00 * Oszlopkivitelt l függ FF: szabad vezetés SF: Sínvezetés IF: Induktív vezetés 1) a nagy teljesítmény csomaggal 0,45 m/s sebességig lehetséges 2) a nagy teljesítmény csomaggal maximum 0,30 m/s sebességig lehetséges (emelési magasságtól függ: 0,20 m/s és 0,30 m/s között) 27

29 4.2 Méretek (típuslap szerint) h 4 h 3 h 1 h 6 h 2 h 7 m1 s m 2 l 3 x y z l 8 l 1 Ast 3 b 3 r Q b 8 b 14 Ast b 7 l 6 b 12 b 5 b 1 b 2 b 6 e D l Wa l 2 28

30 Z Megnevezés EFX 410 EFX 413 D Rakomány súlypontjának távolsága mm x Rakománytávolság mm y Keréktáv mm z A hajtott kerék közepét l a járm körvonaláig mért távolság mm h 1 Az emel oszlop magassága behúzott pozícióban mm h 2 Szabademelés mm h 3 Emelési magasság ) ) mm h 4 Az emel oszlop magassága kitolt pozícióban mm h 6 A véd tet magassága ) ) mm h 7 Ülésmagasság mm Munkafolyosó szélessége 1200 x 1200 A st raklap esetén mm Átrakási folyosó szélesség 1200 x 1200 A st3 raklap esetén mm Wa Fordulási sugár mm s mm e Villák méretei mm l mm -- Az emel villa fels élének legalacsonyabb állása (s + 25 mm) mm A táblázatban feltüntetett értékek (teljesítmény adatok, méretek és tömegek) az alábbi oszlopokra érvényesek. Az adatokat (teljesítmény adatok, méretek és tömegek) a kiszállított targoncára a típuslapról / kísér dokumentációból kell kivenni. 1 EFX as teleszkópos emel oszloppal (ZT-emel oszlop) 2 EFX as teleszkópos emel oszloppal (ZT-emel oszlop) 3 Villogó fénnyel a magasság kb mm 4 Transzponder olvasókkal (RFID-olvasó) a méret kb. 45 mm 29

31 h 4 h 3 h 1 h 6 h 2 h 7 m1 s m 2 l 3 x y z l 8 l 1 Ast 3 b 3 r Q b 8 b 14 Ast b 7 l 6 b 12 b 5 b 1 b 2 b 6 e D l Wa l 2 30

32 Z Megnevezés EFX 410 EFX 413 b 1 /b 2 Teljes szélesség 1210 / / 1550 mm -- Villatartó ISO 2328, Osztály / forma A, B 2 / B 2 / B b 3 Villatartó szélessége mm b 5 Küls villaélek távolsága mm b 6 Vezet görg knél mért szélesség mm b 7 Tolás oldalra mm b 8 Tolás oldalra, a járm közepét l mm b 10 Nyomtáv, elöl mm b 12 Raklapszélesség mm b 14 Forgóvilla váz szélessége mm I 1 Teljes hossz rakomány nélkül mm I 2 Hosszúság villa hátoldalával mm I 3 Forgóvilla forgási pontja és a vázkeret közötti távolság mm I 6 Raklaphossz mm I 8 Forgóvilla forgási pont távolsága mm m 1 Hasmagasság rakománnyal az emel oszlop alatt mm m 2 Szabad magasság a keréktáv közepén 85 4) 85 4) mm Forgóvilla forgási pont távolsága a villatartó r mm hátlapjától -- A targonca akkumulátor nélküli önsúlya, lásd "Típustábla" oldalon 44 A táblázatban feltüntetett értékek (teljesítmény adatok, méretek és tömegek) az alábbi oszlopokra érvényesek. Az adatokat (teljesítmény adatok, méretek és tömegek) a kiszállított targoncára a típuslapról / kísér dokumentációból kell kivenni. 1 EFX as teleszkópos emel oszloppal (ZT-emel oszlop) 2 EFX as teleszkópos emel oszloppal (ZT-emel oszlop) 3 Villogó fénnyel a magasság kb mm 4 Transzponder olvasókkal (RFID-olvasó) a méret kb. 45 mm 31

33 4.3 Az emel állvány típusai Teleszkópos emel oszloppal rendelkez alapkivitel emel állvány (ZT) Teleszkóp oszlop felépítése (ZT) A teleszkóp oszlop (ZT) az alábbi részegységekb l épül fel: Küls vázkeret. A küls vázkeret fixen csatlakozik a targoncához. Bels vázkeret. A mozgó bels vázkeretet a küls vázkeret vezeti meg. Villakocsi villákkal. A mozgó villakocsit a bels vázkeret vezeti meg. Teleszkóp oszlop m ködése (ZT): Az emelés hidraulika funkció esetén a bels vázkeretet a két küls munkahenger felemeli (lásd "Emelés és süllyesztés keskeny folyosókon kívül és belül" oldalon 173). A villakocsi a bels vázkeret felemelkedésekor az emel láncos kapcsolat miatt szintén felemelkedik. Z Emelés hidraulika funkció leírása lásd "Emelés és süllyesztés keskeny folyosókon kívül és belül" oldalon 173. FIGYELMEZTETÉS! Ütközésveszély a felemelt oszlop miatt megváltozott méretek következtében (h 1 ) A behúzott emel oszlop méret (h 1 ) megn, amint a villakocsi felemelkedik. Az emel oszlop megváltozott magasságát a kezel nek figyelembe kell vennie (p. l. ajtókon történ áthaladáskor, stb.). Gy z djön meg róla, hogy az emel oszlop nem ütközik akadályoknak. Megnevezés EFX 410 EFX 413 h 1 Az emel oszlop magassága behúzott pozícióban mm h 2 Szabademelés mm h 3 Emelési magasság mm h 4 Az emel oszlop magassága kitolt pozícióban mm h 6 A véd tet magassága ) ) mm h 7 Ülésmagasság mm 1 Villogó fénnyel a magasság kb mm 32

34 4.3.2 Kétlöket triplexoszloppal (DZ) rendelkez, alapkivitel emel állvány Háromszoros kétemel s emel oszlop (DZ) felépítése A háromszoros kétemel s emel oszlop (DZ) az alábbi részegységekb l épül fel: Küls vázkeret. A küls vázkeret fixen csatlakozik a targoncához. Középs vázkeret. A mozgó középs vázkeretet a küls vázkeret vezeti meg. Bels vázkeret. A mozgó bels vázkeretet a középs vázkeret vezeti meg. Villakocsi villákkal. A mozgó villakocsit a bels vázkeret vezeti meg. A háromszoros kétemel s emel oszlop szabad emeléssel rendelkezik. A szabad emelés az a maximális magasság, melyre a villakocsit anélkül lehet felemelni, hogy az emel oszlop magassága megváltozna. A szabad emeléssel a rakomány anélkül felemelhet, hogy az emel oszlop magasság (h1) méret megváltozna. Háromszoros kétemel s emel oszlop (DZ) m ködése: Az "emelés" hidraulika funkcióval a villakocsit a középen elhelyezett szabad emelés munkahenger az emel lánc közvetítésével felemeli. Ezután a középs vázkeretet a két küls munkahenger felemeli. A bels vázkeret a középs vázkeret felemelkedésekor az emel láncos kapcsolat miatt szintén felemelkedik. Z Emelés hidraulika funkció leírása lásd "Emelés és süllyesztés keskeny folyosókon kívül és belül" oldalon 173. FIGYELMEZTETÉS! Ütközésveszély teljesen felemelt szabad emelés esetén Teljesen felemelt villakocsi esetén a felemelt rakomány magassága az emel oszlop magasság méret (h 1 ) fölé nyúlhat. A rakomány magasságát a kezel nek figyelembe kell vennie (p. l. ajtókon történ áthaladáskor, stb.). Gy z djön meg róla, hogy a felemelt rakomány nem ütközik akadályoknak. Megnevezés EFX 410 EFX 413 h 1 Az emel oszlop magassága behúzott pozícióban mm h 2 Szabademelés mm h 3 Emelési magasság mm h 4 Az emel oszlop magassága kitolt pozícióban mm h 6 A véd tet magassága ) ) mm h 7 Ülésmagasság mm 1 Villogó fénnyel a magasság kb mm 33

35 4.4 Tömeg Targonca tömege konzollal, emel oszloppal és villakocsival Y Z Targonca tömege konzollal és ellensúllyal (akkumulátor nélkül) Az alapgép tömege (43) konzollal (18) és ellensúlyokkal (44) az alábbi táblázatban található. A felhasznált akkumuláto rtípusoktól függ en az ellensúlyokat (44) az akkumulátor térben kell felszerelni a targonca állékonyságának biztosítása érdekében (lásd "Akkumulátortípusok" oldalon 73). Az akkumulátor felszereltségében történ változtatás csak a gyártó hozzájárulásával megengedett. Targonca Y méret Ellensúlyok EFX 410 EFX 413 Targonca tömege adapterrel és ellensúllyal 0 mm 0 kg 3145 kg 90 mm 152 kg 3297 kg 180 mm 304 kg 3449 kg 0 mm 0 kg 3445 kg 90 mm 152 kg 3597 kg 180 mm 304 kg 3749 kg 34

36 Z Az emel oszlop tömege villakocsival Az emel oszlop tömege (15) villakocsival (19) az alábbi képlettel számítható ki. A típustábla tartalmazza az olyan szükséges adatokat, mint a targonca akkumulátor nélküli önsúlyát (össztömegét), lásd "Típustábla" oldalon 44. A B A targonca akkumulátor nélküli önsúlya Az emel oszlop tömege villakocsival Képlet EFX 410 esetére: B = A kg Képlet EFX 413 esetére: B = A kg Példa: Szükséges adatok: (lásd a targonca típustábláján) Targonca típusa = EFX 413 A targonca akkumulátor nélküli önsúlya = 4350 kg Képlet: B = A kg = 4350 kg kg = 905 kg Z Az emel oszlop tömege villakocsival 905 kg. 35

37 4.4.2 Önsúly / tengelyterhelés Z Megnevezés EFX 410 EFX 413 A targonca akkumulátor nélküli önsúlya lásd "Típustábla" oldalon 44 Terhelés 1000 kg 1250 kg Tengelyterhelés elöl, felemelt teherrel 4860 kg kg 2 Tengelyterhelés hátul, felemelt teherrel 1300 kg kg 2 Tengelyterhelés elöl, felemelt teher nélkül 3230 kg kg 2 Tengelyterhelés hátul, felemelt teher nélkül 1850 kg kg 2 Alkalmazott akkumulátor típusa 5 PzS PzS 750 A táblázatban feltüntetett értékek (teljesítmény adatok, méretek és tömegek) az alábbi oszlopokra érvényesek. Az adatokat (teljesítmény adatok, méretek és tömegek) a kiszállított targoncára a típuslapról / kísér dokumentációból kell kivenni. 1 EFX as teleszkópos emel oszloppal (ZT-emel oszlop) 2 EFX as teleszkópos emel oszloppal (ZT-emel oszlop) 3 Villogó fénnyel a magasság kb mm 4 Transzponder olvasókkal (RFID-olvasó) a méret kb. 45 mm 36

38 4.5 Kerekek, futóm FIGYELMEZTETÉS! Veszély a kerekek hibás szét- vagy összeszerelése miatt A teherkerekek, ill. a hajtókerekek le-/felszerelését csak a gyártó kifejezetten ezekre a feladatokra kiképzett ügyfélszolgálata végezheti. Kivételes esetekben ezt a tevékenységet a gyártó meghatalmazásával rendelkez más ügyfélszolgálat is elvégezheti. EFX 410 Megnevezés EFX 410 Kerékabroncs Vulkollan Kerekek, elöl (teherkerék) 295 mm x 144 mm Kerekek, hátul (hajtókerék) 343 mm x 110 mm Kerekek, száma elöl (teherkerék) 2 Kerekek száma hátul (hajtott kerék) *= hajtott 1* EFX 413 Megnevezés EFX 413 Kerékabroncs Vulkollan Kerekek, elöl (teherkerék) 295 mm x 144 mm Kerekek, hátul (hajtókerék) 343 mm x 110 mm Kerekek, száma elöl (teherkerék) 2 Kerekek száma hátul (hajtott kerék) *= hajtott 1* 37

39 4.6 A motor adatai 4.7 EN szabványok Z Megnevezés EFX 410 EFX 413 Haladóm -motor, teljesítmény S 2 = 60 perc esetén 6,9 kw 6,9 kw Emel motor; teljesítmény S 3 = 25 % esetén 9,5 kw 9,5 kw Kormánymotor, teljesítmény 2200 U/min és S 3 = 15 % 0,7 kw 0,7 kw Tartós zajszint EFX 410: 66,5 db(a) EFX 413: 66,5 db(a) az EN szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. A tartós zajszint szabvány szerinti átlagérték, és figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. 38

40 Z Z Z Vibráció Súlyozott rezgésszint az ülésen: EFX 410: aw,zs = 0,48 m/s² EFX 413: aw,zs = 0,48 m/s² az EN szabvány szerint. A mér lánc bels pontossága 21 C-on és ± 0,02 m/s²-nél. A további eltérések mindenekel tt az érzékel pozícionálása, valamint a különböz vezet i testsúlyok miatt lehetségesek. Kezel ülés csillapítása: EFX 410: 44,6 % EFX 413: 44,6 % az EN szabvány szerint. A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függ leges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történ áthaladáskor kerül meghatározásra (standard kivitel targonca). A targoncára egyszeri alkalommal kerültek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/ 44/EK/Vibrációk cím üzemeltetési irányelv szerinti, munkavállalókat érint vibrációkkal. A gyártó a munkavállalókat érint rezgések méréséhez különleges szolgáltatást kínál, lásd "A munkavállalókat ér vibrációk mérése" oldalon 349. Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMEZTETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 39

41 4.8 Alkalmazási feltételek FIGYELMEZTETÉS! Széls séges feltételek között történ alkalmazás A targonca extrém körülmények között történ alkalmazása üzemzavarhoz és balesetekhez vezethet. A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás tilos. Elektromos berendezések szigeteletlen részegységei közelében tilos használni. Környezeti h mérséklet és 5 C közötti üzemeltetés esetén 40 C Z Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. A targonca kizárólag zárt bels térben 95% maximális páratartalom mellett (nem kicsapódó) használható. A targoncát tilos h t házban használni. 40

42 4.9 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszer használata esetén. 41

43 5 Jelölési helyek és típustáblák Z Az olyan figyelmeztet és utasításokat tartalmazó tábláknak, mint a teherbírástábláknak, a rögzítési pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, ezeket szükség esetén ki kell cserélni. 5.1 Jelölési helyek kg mm mm 49 mm kg mm mv 1,5 V

44 Poz. Megnevezés 45 Emelési pontok daruval történ rakodáshoz 46 Teherbírás-tábla 47 Lézersugárzás figyelmeztet tábla 48 Ne lépjenek a rakományra és a rakomány alá, becsíp dési veszélyzóna feliratú figyelmeztet tábla 49 Tartsa be az üzemeltetési útmutatót! feliratú figyelmeztet tábla 50 Biztonsági övet becsatolni figyelmeztet tábla (o) 51 Teherbírás-tábla adapterek és különleges felszereltség esetén (o), lásd "A rászerelt egység teherbírástáblája" oldalon Vizsgamatrica (o) 53 "Gyorsító- és fékpedál figyelmeztet tábla 54 Járm típustáblája 55 "Helyes magatartás felborulás esetén" figyelmeztet tábla 56 Utast szállítani tilos feliratú figyelmeztet tábla 57 Figyelmeztet tábla Vigyázat! Kisfeszültség elektronika 58 Vészleereszt feliratú tájékoztató tábla 59 Cégnév és típus megnevezése 60 "Hidraulikaolaj betöltése feliratú tájékoztató tábla (t) 61 "Bio-hidraulikaolaj betöltése feliratú tájékoztató tábla (o) 62 Emelési pontok targonca emel részére (a vázszerkezet mindkét oldalán) 63 Sorozatszám (az oldalburkolat alatti keretbe beütve) 64 Veszélyek keskeny folyosón figyelmeztet tábla 43

45 5.2 Típustábla Z Az ábra az EU tagállamok szerinti szabványos kivitelt ábrázolja. Más országokban a típustábla kivitele eltér lehet Z Sz. Megnevezés Sz. Megnevezés 65 Típus 71 Gyártási év 66 Sorozatszám 72 Tehersúlypont távolsága mm-ben 67 Névleges teherbírás kg-ban 73 Hajtásteljesítmény 68 Akkumulátorfeszültség V-ban 74 Min./max. akkumulátorsúly kgban 69 Önsúly akkumulátor nélkül kg-ban 75 Gyártó 70 Opció 76 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (66) Sorozatszám pozíciója ÉRTESÍTÉS A targonca sorozatszámát (66) a típustáblába (54) és a járm keretbe (63) bélyegeztük (lásd "Jelölési helyek és típustáblák" oldalon 42). 44

46 5.3 A targonca teherbírástáblája FIGYELMEZTETÉS! Balesetveszély a villafogak cseréje miatt A kiszállítási állapottól eltér villák cseréjekor megváltozik a teherbírás. A kiszállítási állapottól eltér villák felszerelése esetén egy kiegészít terhelési adattáblát kell a targoncára szerelni. Példa: Hosszabb villák szerelése a targoncára A kiszállítási állapottól eltér villák felszerelése csak a gyártó engedélyével lehetséges. kg kg mm mm mm mm 46 A teherbírástábla (46) adja meg a targonca Q (kg) teherbírását függ leges emel oszlop esetén. Táblázatos formában mutatja meg, mekkora a maximális teherbíró képesség adott D tehersúlypont (mm) és a kívánt h 3 (mm) emelési magasság esetén. A targonca teherbírástáblája (46) megadja a targonca teherbírását a villákkal a kiszállításkori állapotban. Példa a maximális teherbírás kiszámítására: Ha a tehersúlypont (D) 600 mm és a maximális emelési magasság (h 3 ) 3600 mm akkor a maximális teherbíróképesség (Q) 1105 kg

47 5.4 A rászerelt egység teherbírástáblája Z Az adapter teherbírási táblája a targonca Q teherbírását (kg) az aktuális adapterrel összefüggésben mutatja. A teherbírási táblán az adapterre megadott sorozatszámnak meg kell egyeznie az adapter típustáblájával, mivel a speciális teherbírást minden esetben a gyártó adja meg. A teherbírás ugyanúgy kerül feltüntetésre, mint a targonca teherbírása, és értelemszer en kell meghatározni (lásd "A targonca teherbírástáblája" oldalon 45). Olyan rakományok esetén, melyek súlypont távolsága nagyobb, mint 600 mm a teherbírások a h 3 emelési magasság függvényében csökkennek. Lásd az adapter teherbírási tábláján lév adatokat. 5.5 Emelési pontok a kocsiemel höz Az Emelési pontok a kocsi emeléséhez tábla (62) adja meg a targonca emeléséhez és alábakolásához szükséges pontokat (lásd "A targonca karbantartása" oldalon 311) 62 46

48 6 Stabilitás FIGYELMEZTETÉS! Balesetveszély a stabilitás elvesztése miatt A teherbírástábla szerinti stabilitás csak a típustábla szerinti komponensekkel (akkumulátor, emel oszlop) biztosított. Csak a gyártó által engedélyezett akkumulátorokat szabad alkalmazni lásd "Akkumulátortípusok" oldalon 73. A targonca stabilitását a technika mai ismeretei szerint ellen riztük. Ennek során figyelembe vettük azokat a dinamikus és statikus billent er ket, amelyek rendeltetésszer használat során keletkezhetnek. A targonca stabilitását többek között a következ komponensek befolyásolják: az akkumulátor mérete és tömege Kerekek Emel oszlop Adapter szállított teher (méret, tömeg és rakomány súlypont) Szabad magasság, pl. burulás elleni védelem módosítása FIGYELMEZTETÉS! Balesetveszély a stabilitás elvesztése miatt A felsorolt komponensek módosítása a stabilitás megváltozását vonja maga után. 47

49 48

50 C Szállítás és els üzembe helyezés 1 Szállítás A járm szállítása az oszlop magasságától és a helyi viszonyoktól függ en az alkalmazás helyén történhet két, különböz módon: álló helyzetben, felszerelt emel oszloppal és teherfelvev szerkezettel (alacsony szerkezeti magasság esetén) álló helyzetben, leszerelt emel oszloppal és teherfelvev szerkezettel (nagy szerkezeti magasság esetén). A szállításhoz az alapjárm és az emel oszlop közötti összes hidraulikavezeték csatlakozását szét kell bontani. 49

51 Biztonsági utasítások az összeszereléshez és az üzembe helyezéshez FIGYELMEZTETÉS! A hibás összeszerelés balesetveszélyt okozhat A targoncának a használat helyén történ összeszerelését, az üzembe helyezést és a kezel oktatását csak a gyártó kifejezetten ezekre a feladatokra kiképzett ügyfélszolgálata végezheti. Csak az emel oszlop el írásszer felszerelése után szabad a hidraulika- és elektromos vezetékeket az alapjárm és az emel oszlop közötti csatlakozókat összekapcsolni. A targoncát csak a szabályszer szerelés után szabad ismét üzembe helyezni. Ha több targonca érkezik a szállítmánnyal, akkor ügyelni kell arra, hogy mindig csak azonos sorozatszámmal rendelkez teherfelvev szerkezet, emel állvány és alapjárm kerüljön összeszerelésre. 50

52 2 Darus berakodás FIGYELMEZTETÉS! Veszély, ha a daruzást a feladatra ki nem oktatott személyek végzik A nem megfelel oktatással rendelkez személyek által végzett szakszer tlen daruzás a targonca lezuhanásához vezethet. Ezért a m velet során személyi sérülés és anyagi kár veszélye áll fenn. A berakodás különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. FIGYELMEZTETÉS! A daruval történ berakodás szakszer tlen elvégzése balesetet okozhat Nem megfelel emel eszközök alkalmazása és alkalmas emel eszközök szakszer tlen használat esetén a targonca lezuhanhat a daruval történ berakodás közben. A targoncát és az emel oszlopot emelés közben ne lökje meg, ill. ügyeljen arra, hogy azok csak ellen rzött mozgást végezzenek. Amennyiben szükséges, vezet kötelek segítségével tartsa meg a targoncát és az emel oszlopot. A targonca és az emel oszlop berakodását kizárólag emel eszközök és kötöz elemek kezelésére betanított személyek végezhetik. Daruval történ rakodás esetén viseljen személyi véd eszközöket (p l. biztonsági véd cip t, véd sisakot, sárga mellényt, véd keszty t stb.). Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába és ne tartózkodjon a veszélyes területen. Csak megfelel teherbírású emel berendezéseket szabad használni (a targonca súlyát lásd a típustáblán) A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötöz eszközöket csak az el írt terhelési irányban szabad alkalmazni. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt alkatrésszel. 51

53 2.1 Az alapjárm berakodása daruval, felszerelt emel állvánnyal Sz. Megnevezés 80 Védje a daruláncot éles peremekkel szemben alátéttel FIGYELMEZTETÉS! A darulánc elszakadása balesetet okozhat! Az éles peremeken átvezetett darulánc elszakadhat, és a szakadás a teher lezuhanásához vezethet. Ne vezesse át a daruláncot éles peremeken. Amennyiben ez elkerülhetetlen, a daruláncot megfelel alátéttel, pl. habszivaccsal kell védeni. A lánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen tartozékkal. A targonca biztonságos berakodása daruval, felszerelt emel oszloppal El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 191. Szerelje ki az akkumulátort a targonca akkumulátorteréb l, lásd "Az akkumulátor ki- és beszerelése" oldalon 82. Szükséges szerszám és anyag Darulánc, a teherbírásra vonatkozó adatot a targonca típustáblája tartalmazza. Adott esetben egy létrára is szükség lehet. 52
