EFG Használati utasítás EFG 535 EFG 540 EFG 545 EFG 550

Átírás

1 EFG Használati utasítás EFG 535 EFG 540 EFG 545 EFG 550 U

2 Megfelel ségi nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év EFG 535 EFG 540 EFG 545 EFG 550 Kiegészít adatok Megbízó Dátum U EK megfelel ségi nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EG (Gépdirektíva) és a 2004/108/EWG (Elektromágneses összeférhet ség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történ átültetésére irányuló megfelel jogi rendelkezést. Az aláírók mindenkor külön-külön jogosultak a m szaki dokumentumok összeállítására. 3

3 4

4 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESZÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMEZTETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁZAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. Z MEGJEGYZÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

5 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

6 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Az üzemeltet kötelezettségei A rászerelt egységek vagy tartozékok felszerelése B A járm leírása Alkalmazási leírás Járm típusok és névleges teherbírás A részegységek leírása és m ködésleírás A menetirány meghatározása A részegységek áttekintése M ködésleírás M szaki adatok Teljesítményadatok Méretek Tömeg Az emel állvány típusai Kerékabroncs A motor adatai EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Jelölési helyek Típustábla A targonca teherbírástáblája A rászerelt egység teherbírástáblája Stabilitás C Szállítás és els üzembe helyezés Szállítás A targonca rakodása A targonca súlypontjai A targonca daruval történ rakodása Rakodás második targoncával A targonca biztosítása szállítás közben Els üzembe helyezés

7 D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Általános információk az akkumulátorok kezeléséhez Akkumulátortípusok Az akkumulátorok méretei Az akkumulátor hozzáférhet vé tétele Az akkumulátor feltöltése Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése Az akkumulátor feltöltése tölt dugaljjal (o) Az akkumulátor ki- és beszerelése Zárja le az akkumulátorfedelet E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása Kezel konzol kijelz egységgel Oldalsó tartórekesz kezel konzol kapcsoló (o) Kapcsoló a m szerfalon (o) Kijelzés A targonca el készítése az üzemeltetésre A napi üzembe vétel el tti ellen rzések és tevékenységek Fel- és leszállás Csökkentett fej feletti szabad térrel rendelkez targoncák (o) A vezet hely beállítása Biztonsági öv Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok Üzemkész állapot létrehozása Az id beállítása A targonca biztonságos parkolása VÉSZLEÁLLÍTÓ Haladás Kormányzás Fékezés Az emel villák beállítása Villafogak cseréje Teher felvétele, szállítása és lerakása Az emel berendezés és az integrált rászerelt egységek kezelése Biztonsági utasítások további rászerelt egységek kezeléséhez A SOLO-PILOT-hoz tartozó további rászerelt készülékek kezelése A MULTI-PILOT kiegészít rászerelt egységeinek kezelése Kiegészít rászerelt egységek felszerelése Pótkocsi vontatása Extra felszereltség CanCode kezel billenty zet Asszisztenciarendszerek Acélfülke Tolóablak Automatikus/mechanikus kihajtható kengyel

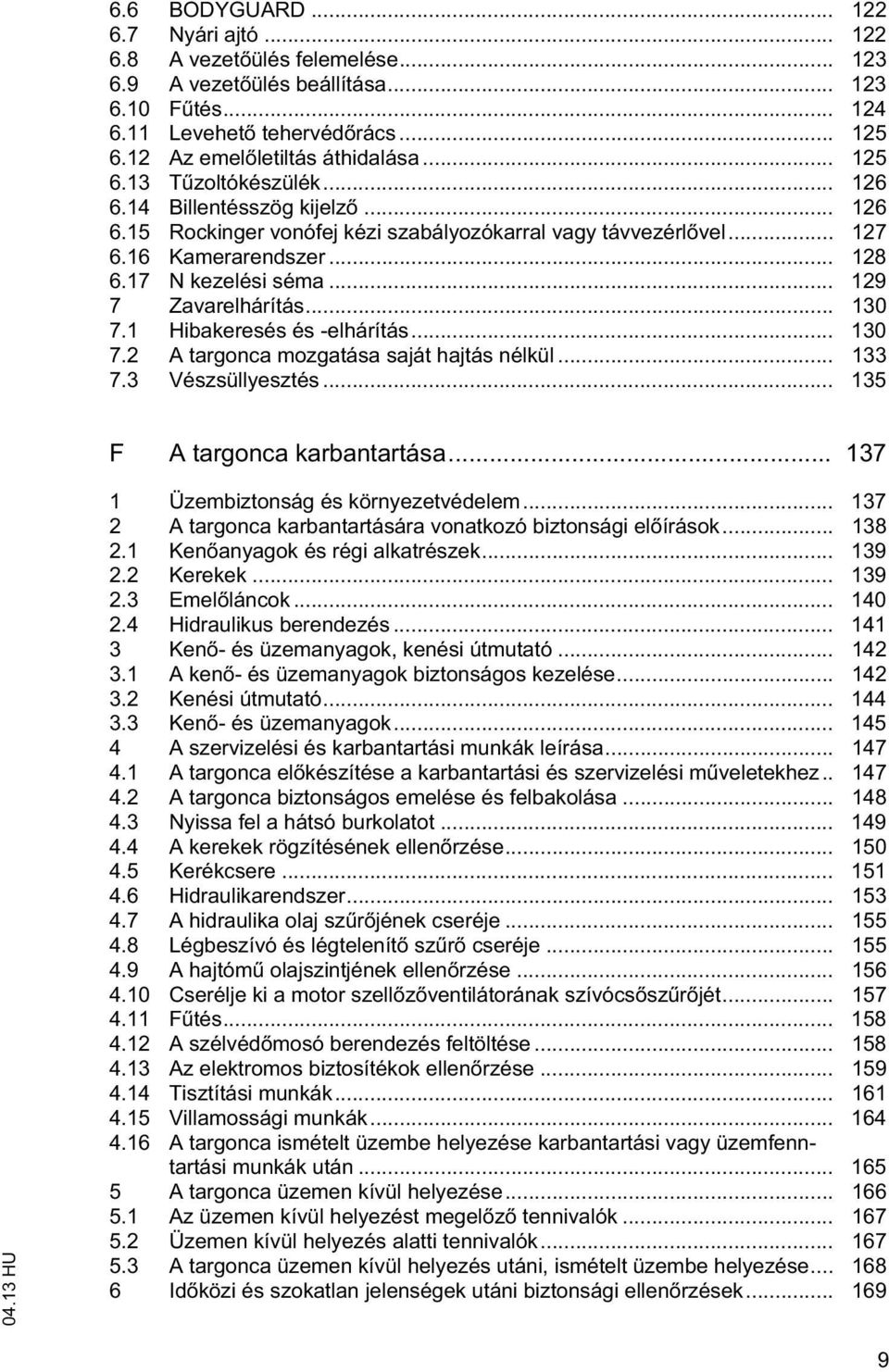

8 6.6 BODYGUARD Nyári ajtó A vezet ülés felemelése A vezet ülés beállítása F tés Levehet tehervéd rács Az emel letiltás áthidalása T zoltókészülék Billentésszög kijelz Rockinger vonófej kézi szabályozókarral vagy távvezérl vel Kamerarendszer N kezelési séma Zavarelhárítás Hibakeresés és -elhárítás A targonca mozgatása saját hajtás nélkül Vészsüllyesztés F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Ken anyagok és régi alkatrészek Kerekek Emel láncok Hidraulikus berendezés Ken - és üzemanyagok, kenési útmutató A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez A targonca biztonságos emelése és felbakolása Nyissa fel a hátsó burkolatot A kerekek rögzítésének ellen rzése Kerékcsere Hidraulikarendszer A hidraulika olaj sz r jének cseréje Légbeszívó és légtelenít sz r cseréje A hajtóm olajszintjének ellen rzése Cserélje ki a motor szell z ventilátorának szívócs sz r jét F tés A szélvéd mosó berendezés feltöltése Az elektromos biztosítékok ellen rzése Tisztítási munkák Villamossági munkák A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Üzemen kívül helyezés alatti tennivalók A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések

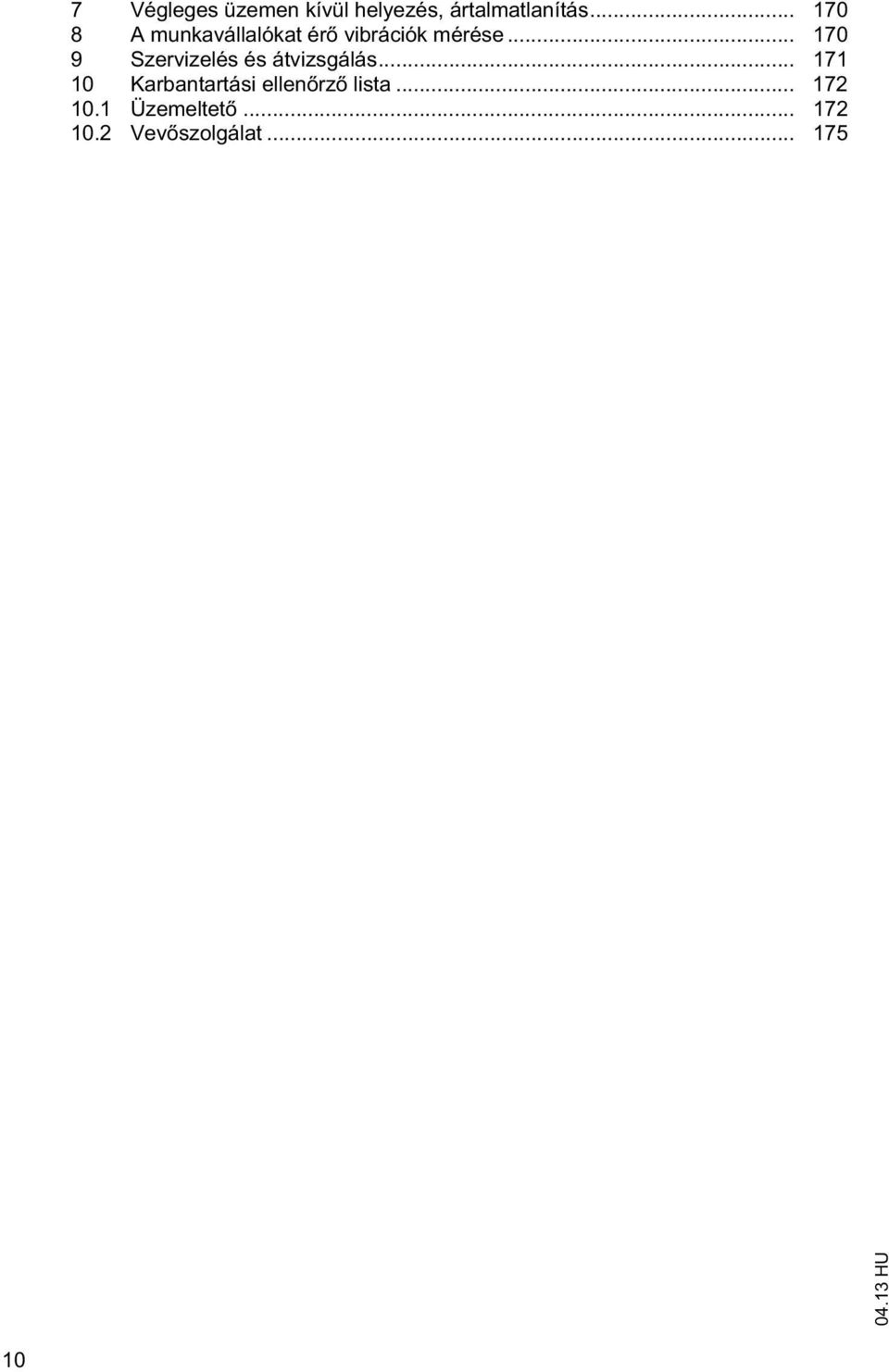

9 7 Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése Szervizelés és átvizsgálás Karbantartási ellen rz lista Üzemeltet Vev szolgálat

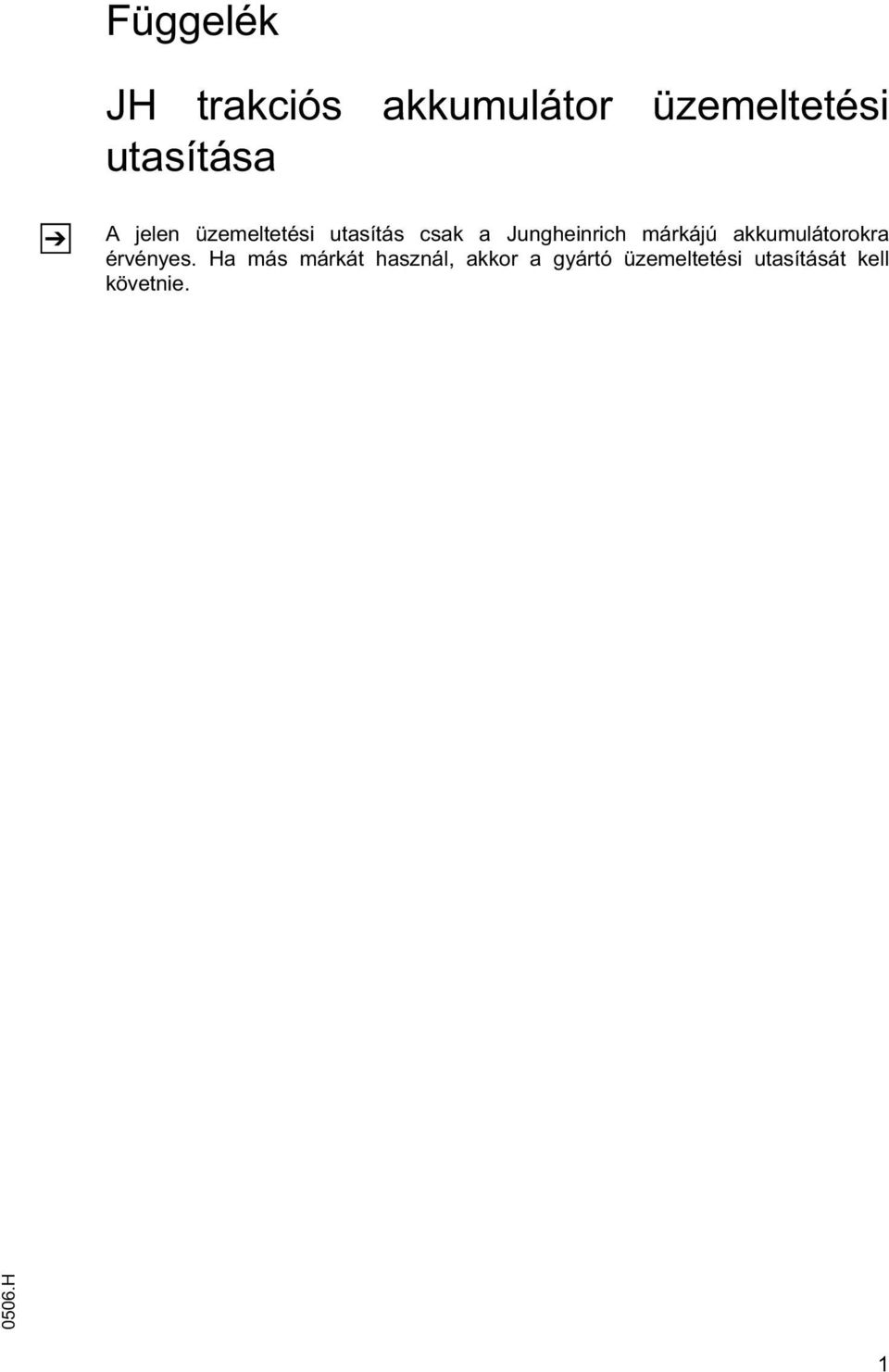

10 Függelék JH trakciós akkumulátor üzemeltetési utasítása Z A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

11 H

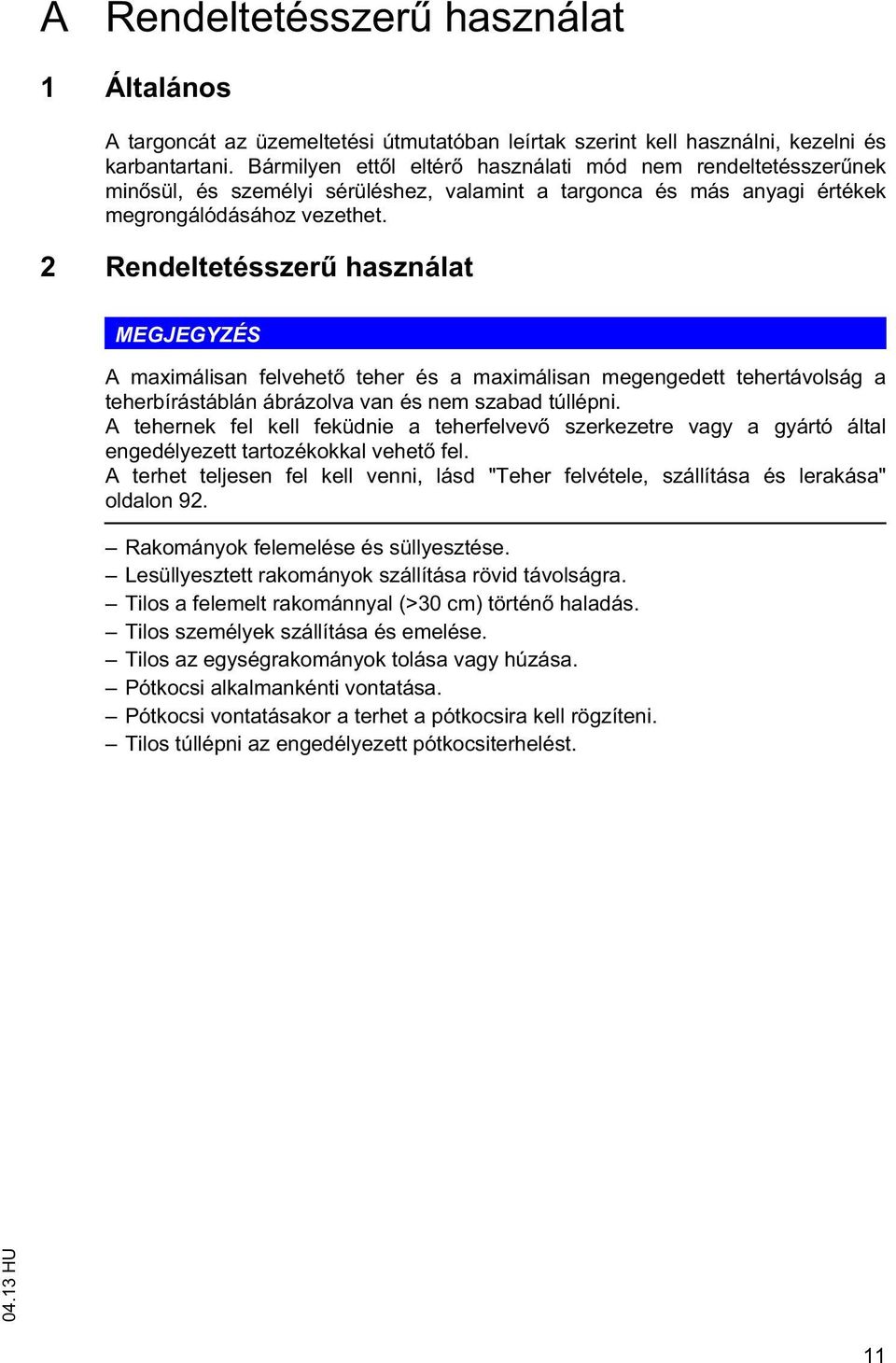

12 A Rendeltetésszer használat 1 Általános A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat MEGJEGYZÉS A maximálisan felvehet teher és a maximálisan megengedett tehertávolság a teherbírástáblán ábrázolva van és nem szabad túllépni. A tehernek fel kell feküdnie a teherfelvev szerkezetre vagy a gyártó által engedélyezett tartozékokkal vehet fel. A terhet teljesen fel kell venni, lásd "Teher felvétele, szállítása és lerakása" oldalon 92. Rakományok felemelése és süllyesztése. Lesüllyesztett rakományok szállítása rövid távolságra. Tilos a felemelt rakománnyal (>30 cm) történ haladás. Tilos személyek szállítása és emelése. Tilos az egységrakományok tolása vagy húzása. Pótkocsi alkalmankénti vontatása. Pótkocsi vontatásakor a terhet a pótkocsira kell rögzíteni. Tilos túllépni az engedélyezett pótkocsiterhelést. 11

13 3 Engedélyezett alkalmazási feltételek Alkalmazás ipari és kisüzemi környezetben. Engedélyezett h mérséklettartomány -20 C és +40 C között. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Az útvonalak megengedett felület- és pontterhelését nem lépheti túl. Csak jól belátható és az üzemeltet által engedélyezett útvonalon alkalmazható. Haladás max. 15 %-os emelked n. Tilos a keresztben vagy átlósan történ haladás az emelked kön. A terhet az emelked oldalán kell szállítani. Részvétel részleges közforgalomban. FIGYELMEZTETÉS! Széls séges feltételek között történ alkalmazás A targonca széls séges feltételek között történ alkalmazása üzemzavarhoz és balesetekhez vezethet. A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás nem engedélyezett. Rossz id ben (vihar, villámcsapás esetén) a targoncát tilos a szabadban vagy veszélyeztetett területen üzemeltetni. 12

14 4 Az üzemeltet kötelezettségei Üzemeltet alatt az üzemeltetési útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (p. l. lízingelés, kölcsönzés) az üzemeltet az a személy, aki a targonca tulajdonosok és a kezel k közötti meglév szerz déses megállapodás szerint a nevezett üzemi kötelezettségeket észleli. Az üzemeltet nek biztosítani kell a targonca rendeltetésszer használatát és a kezel vagy harmadik személy életét és egészségét veszélyeztet mindenféle veszély elkerülését. Emellett külön figyelmet kell fordítani a baleset-megel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet kötelessége biztosítani, hogy a targonca valamennyi kezel je elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. MEGJEGYZÉS A jelen használati útmutató figyelmen kívül hagyásával a jótállás megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a jótállás tárgyán. 5 A rászerelt egységek vagy tartozékok felszerelése Olyan rászerelt egységek rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Adott esetben a helyi hatóságok engedélye szükséges. A hatóság beleegyezése nem pótolja a gyártó engedélyét. 13

15 14

16 B A járm leírása 1 Alkalmazási leírás Az EFG vezet üléses, négykerekes kivitel, elektromos villástargonca. Ez a kinyúló, ellensúlyos targonca a targonca elé felszerelt teherfelvev szerkezet segítségével akadálytalanul képes terhek felvételére, emelésére, szállítására és lerakására. Zárt alsó résszel rendelkez raklapokat is képes felemelni. 1.1 Járm típusok és névleges teherbírás A névleges teherbírás típusfügg. A típus nevéb l lehet következtetni a névleges teherbírásra. EFG 535 EFG Típusmegjelölés 5 Gyártási sorozat 35 Névleges teherbírás x 100kg A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 15

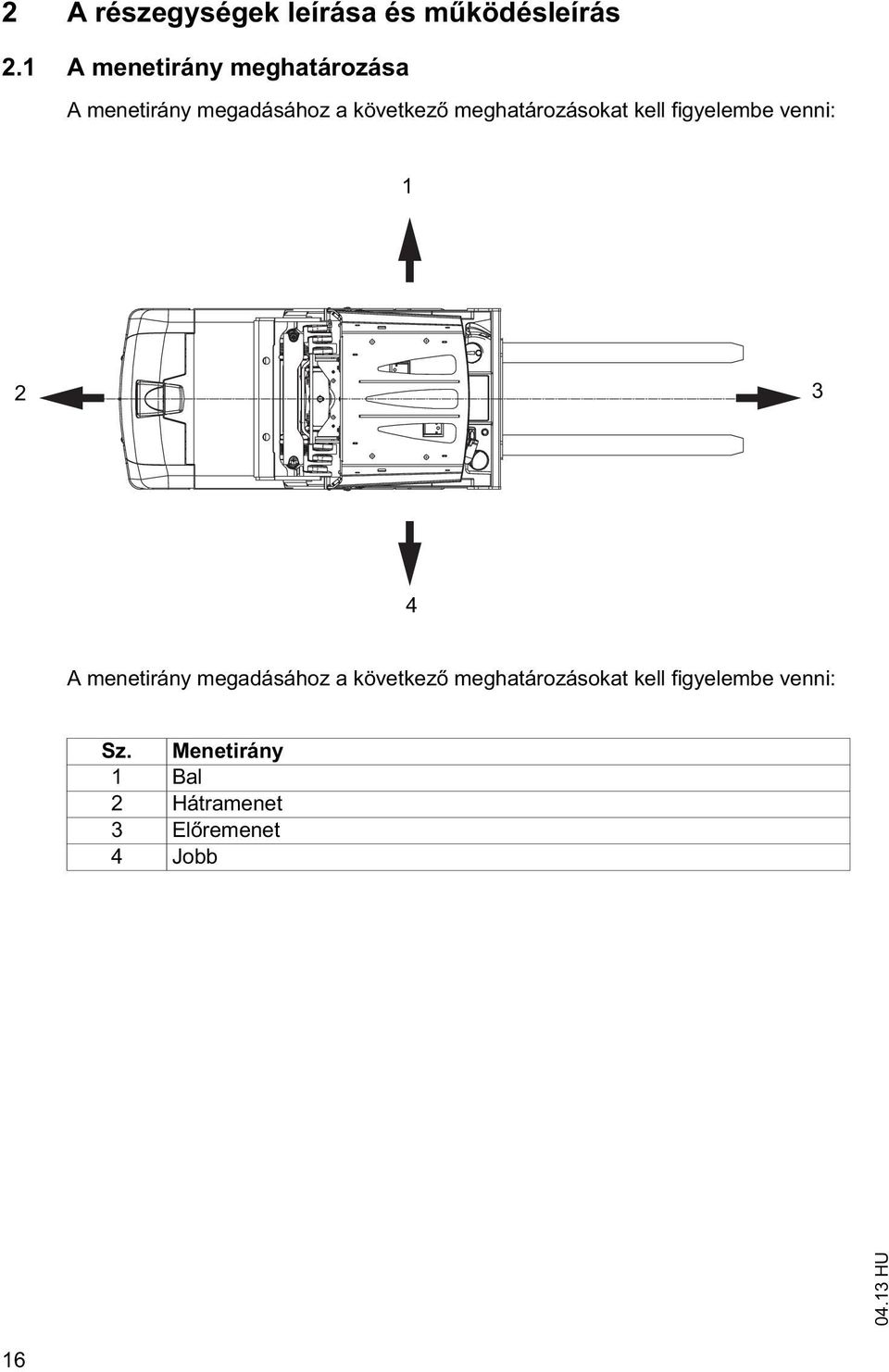

17 2 A részegységek leírása és m ködésleírás 2.1 A menetirány meghatározása A menetirány megadásához a következ meghatározásokat kell figyelembe venni: A menetirány megadásához a következ meghatározásokat kell figyelembe venni: Sz. Menetirány 1 Bal 2 Hátramenet 3 El remenet 4 Jobb 16

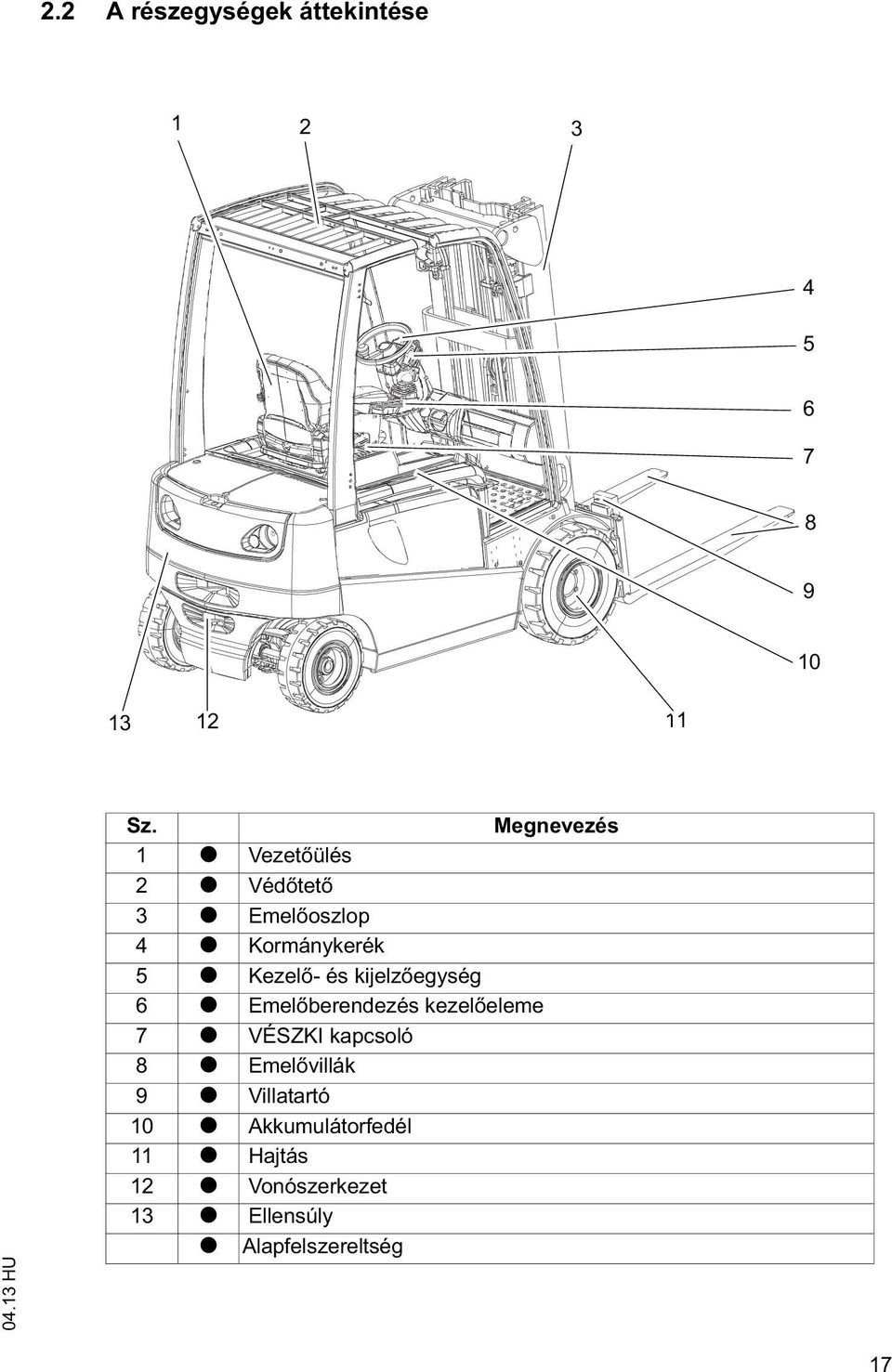

18 2.2 A részegységek áttekintése Sz. Megnevezés 1 t Vezet ülés 2 t Véd tet 3 t Emel oszlop 4 t Kormánykerék 5 t Kezel - és kijelz egység 6 t Emel berendezés kezel eleme 7 t VÉSZKI kapcsoló 8 t Emel villák 9 t Villatartó 10 t Akkumulátorfedél 11 t Hajtás 12 t Vonószerkezet 13 t Ellensúly t Alapfelszereltség 17

19 2.3 M ködésleírás Keret Az ellensúllyal összekapcsolt keret képezi a targonca tartó alapszerkezetét. A f komponensek elhelyezésére szolgál. Vezet állás és véd tet A véd tet különböz kivitelekben kapható, és védelmet nyújt a vezet számára a lees tárgyak és egyéb küls hatások ellen. Az összes kezel elem ergonómikus kialakítású. A kormányoszlop és a vezet ülés egyénileg beállítható. A kezel - és kijelz egység vezérl - és figyelmeztet jelzései biztosítják a rendszer felügyeletét m ködés közben, és így nagyon magas biztonsági követelményeknek felelnek meg. Kormánym A hidraulikus kormánym kormányhengere a kormánytengelybe (12) épített és kormány-servostattal van vezérelve. A kormánytengely önbeálló csapágyazással van felfogatva a keretre, így akár egyenetlen utakon is jó keréktapadást biztosít. Kerekek Szuperelasztikus és tömörgumi abroncs, valamint opcionális légtöml s abroncs választható. Hajtás és fék Az els kerék-meghajtás mindig a legjobb húzóer t biztosítja a meghajtó kerekeknél. A hidraulikus m ködtetés olajfürd s lamellás fék üzemi fékként gyakorlatilag semmilyen karbantartást nem igényel. A hajtóm be való beépítés következtében agresszív környezetben is használható. Kiegészítésképpen a haladóm -motoron leállásig fékez dik. Ezzel minimálisra csökken az energiafelhasználás. A rögzít fék fék kb. 15 másodperccel a targonca leállása után vagy a vezet ülés tehermentesítése után 1-15 másodperccel (ez az id beállítható) lép m ködésbe. A menetpedál lenyomásakor a rögzít fék automatikusan újra kiold. 18

20 Hidraulikarendszer A munkafunkciók finom vezérlése a kezel elemeken keresztül egy többszörös vezérl szeleppel történik. A fordulatszámvezérelt hidraulikaszivattyú biztosítja az összes hidraulikus funkció igényeknek megfelel és hatékony ellátását. emel állvány Két-, ill. háromfokozatú emel állvány, választható módon szabademelés funkcióval; keskeny emel állvány-profilok gondoskodnak a jó rálátásról a villafogakra és a rászerelt egységekre. A villatartó és az emel keret tartós kenés és ezáltal karbantartást nem? igényl támasztógörg kön mozog. Rászerelt egységek A mechanikus és hidraulikus rászerelt egységekkel történ felszerelés (opcionális tartozékként) lehetséges. 19

21 3 M szaki adatok Z Az összes m szaki adat alapkivitel targoncára vonatkozik. Az összes *)-gal jelölt érték eltér lehet a különböz felszereltségi változattól (pl. emel állvány, fülke, abroncsok stb.) függ en. M szaki adatok feltüntetése VDI 2198 szerint. A m szaki változtatás és kiegészítés jogát fenntartjuk. 3.1 Teljesítményadatok EFG Megnevezés 1) függ leges emel állvány esetén. EFG Q Névleges teherbírás (C = 500 mm esetén) 1) kg C A rakomány súlypontja mm Menetsebesség teherrel / teher nélkül *) 16 / / 17 km/h Emelési sebesség teherrel / teher nélkül 0,38 / 0,50 0,35 / 0,47 m/s Süllyesztési sebesség teherrel / teher nélkül 0,58 / 0,55 0,55 / 0,50 m/s Kapaszkodóképesség (30 min) teherrel / teher nélkül *) 8,5 / 14,5 8 / 13,5 % Max. kapaszkodóképesség 2 ) (5 min) 15,5 / / 23,5 % teherrel / teher nélkül Gyorsulás (10 m) teherrel / teher nélkül *) 4,8 / 4,2 5,0 / 4,4 s Max. üzemi nyomás bar Rászerelt egységek átfolyó olajmennyisége l/min 2) A feltüntetett értékek a kis magasságkülönbségek és talajegyenetlenségek (élek) áthidalásához szükséges maximális kapaszkodóképességet adják meg. Tilos a több mint 15%-os emelked n történ m ködtetés. 20

22 EFG Megnevezés 1) függ leges emel állvány esetén. EFG Q Névleges teherbírás (C = 500 mm esetén) 1) kg C A rakomány súlypontja mm Menetsebesség teherrel / teher nélkül *) 15 / 16,5 15 / 16 km/h Emelési sebesség teherrel / teher nélkül 0,33 / 0,45 0,31 / 0,45 m/s Süllyesztési sebesség teherrel / teher nélkül 0,55 / 0,50 0,55 / 0,50 m/s Kapaszkodóképesség (30 min) teherrel / teher nélkül *) 7 / 12 6,5 / 12 % Max. kapaszkodóképesség 2 ) (5 min) 12,5 / 21,5 12 / 21 % teherrel / teher nélkül Gyorsulás (10 m) teherrel / teher nélkül *) 5,5 / 4,8 5,8 / 5,2 s Max. üzemi nyomás bar Rászerelt egységek átfolyó olajmennyisége l/min 2) A feltüntetett értékek a kis magasságkülönbségek és talajegyenetlenségek (élek) áthidalásához szükséges maximális kapaszkodóképességet adják meg. Tilos a több mint 15%-os emelked n történ m ködtetés. 21

23 3.2 Méretek EFG Megnevezés EFG a/2 Biztonsági távolság mm h 1 Emel állvány magassága behúzott pozícióban* mm h 2 Szabademelés* mm h 3 Emelés* mm h 4 Emel állvány magassága kiemelt pozícióban* mm h 6 Véd tet feletti magasság* mm h 7 Ülésmagasság* mm h 10 Csatlakozási magasság 390/ /500 mm Emel állvány billentése el re 6 6 Emel állvány billentése vissza 8 8 L 1 Hosszúság villával* mm L 2 Hosszúság villa hátoldalával* mm b 1 Teljes szélesség* mm b 3 Villaszélesség* mm m 1 Hasmagasság rakománnyal az emel állvány alatt mm m 2 Hasmagasság a tengelytáv közepén mm Ast Munkafolyosó szélessége hosszában elhelyezett 800 x 1200 mm-es raklap esetén mm Ast Munkafolyosó szélessége keresztben elhelyezett 1000 x mm mm-es raklap esetén Wa Fordulási sugár mm x Rakománytávolság 510 * 510 * mm y Keréktáv mm 22

24 23

25 EFG Megnevezés EFG a/2 Biztonsági távolság mm h 1 Emel állvány magassága behúzott pozícióban* mm h 2 Szabademelés* mm h 3 Emelés* mm h 4 Emel állvány magassága kiemelt pozícióban* mm h 6 Véd tet feletti magasság* mm h 7 Ülésmagasság* mm h 10 Csatlakozási magasság 390/ /500 mm Emel állvány billentése el re 6 6 Emel állvány billentése vissza 8 8 L 1 Hosszúság villával* mm L 2 Hosszúság villa hátoldalával* mm b 1 Teljes szélesség* mm b 3 Villaszélesség* mm m 1 Hasmagasság rakománnyal az emel állvány alatt mm m 2 Hasmagasság a tengelytáv közepén mm Ast Munkafolyosó szélessége hosszában elhelyezett 800 x 1200 mm-es raklap esetén 3.3 Tömeg Z Minden adat kg-ban mm Ast Munkafolyosó szélessége keresztben elhelyezett 1000 x mm mm-es raklap esetén Wa Fordulási sugár mm x Rakománytávolság 510 * 510 * mm y Keréktáv mm EFG Megnevezés Önsúly (akkumulátorral) Tengelyterhelés el l (rakomány nélkül) EFG

26 EFG Megnevezés Tengelyterhelés el l (rakománnyal) Tengelyterhelés hátul (rakomány nélkül) Tengelyterhelés hátul (rakománnyal) EFG

27 3.4 Az emel állvány típusai Z Minden adat mm-ben. EFG VDI 3596 Megnevezés ZT ZZ DZ Emelés h 3 Szabademelés h 2 Szerkezeti magasság behúzott oszloppal h 1 Szerkezeti magasság kiemelt oszloppal h 4 EFG 535 EFG 540 EFG 535 EFG 540 EFG 535 EFG A jelen áttekintés nem tartalmazza az egyedi kiviteleket. 26

28 EFG VDI 3596 Megnevezés ZT ZZ DZ Emelés h 3 Szabademelés h 2 Szerkezeti magasság behúzott oszloppal h 1 Szerkezeti magasság kiemelt oszloppal h 4 EFG 545 EFG 550 EFG 545 EFG 550 EFG 545 EFG A jelen áttekintés nem tartalmazza az egyedi kiviteleket. 27

29 3.5 Kerékabroncs MEGJEGYZÉS A gyárilag szerelt abroncsok/felnik pótlására kizárólag az eredeti pótalkatrészeket, ill. a gyártó által engedélyezett abroncsokat használja, ellenkez esetben a gyártói el írásokat nem lehet betartani. Kérdés esetén forduljon a gyártó ügyfélszolgálatához. EFG Megnevezés EFG EFG 550 Gumiabroncs ok elöl Gumiabroncs hátul *) A táblázatban feltüntetett típusok megfelelnek az alapkivitelnek. A járm felszereltségét l függ en eltér abroncsot is fel lehet szerelni. 3.6 A motor adatai SE *) 250/70 R15 28 x 12,5-15 Tömörgumi *) 28 x 10 x x 12 x 22 Leveg *) 250/70 R15 - Abroncsnyomás bar 10 - Meghúzási nyomaték Nm 430 SE *) 21 x 8-9 Tömörgumi *) 21 x 7-15 Leveg *) 250/70 R15 21 x 8-9 Abroncsnyomás bar Meghúzási nyomaték Nm Megnevezés Haladóm -motor Emel motor EFG kw 23,5 kw 28

30 3.7 EN szabványok Z Z Z Tartós zajszint EFG : 75 db(a) *+/- 3 db(a) a járm felszereltségét l függ en az szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. A tartós zajszint szabvány szerinti átlagérték, és figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Vibráció EFG : 0,64 m/s² az EN szabvány szerint. A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függ leges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történ áthaladáskor kerül meghatározásra (standard kivitel targonca). A targoncára egyszeri alkalommal kerültek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/ 44/EK/Vibrációk cím üzemeltetési irányelv szerinti, munkavállalókat érint vibrációkkal. A gyártó a munkavállalókat érint rezgések méréséhez különleges szolgáltatást kínál, lásd "A munkavállalókat ér vibrációk mérése" oldalon 170. Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMEZTETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 29

31 3.8 Alkalmazási feltételek Környezeti h mérséklet és -20 C közötti üzemeltetés esetén +40 C Z Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 3.9 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszer használata esetén. 30

32 (mm) D (mm) Q (kg) 4 Jelölési helyek és típustáblák 4.1 Jelölési helyek Z Az olyan figyelmeztet és utasításokat tartalmazó tábláknak, mint a teherbírástábláknak, a rögzítési pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, ezeket szükség esetén ki kell cserélni

33 Sz. Megnevezés 14 Viselkedés a targonca borulási veszélye esetén 15 A teherfelvev eszközön tilos tartózkodni / A teherfelvev eszköz alatt tilos tartózkodni / Becsíp dési veszély az emel oszlop kezelésekor 16 Emelési pontok daruval történ rakodáshoz 17 Kormányoszlop beállítása 18 Emelt teherrel történ haladás, oszlopbillentés emelt teherrel tilos 19 Maximális testmagasság 20 Csatolja be a biztonsági övet 21 Emeléskorlátozó 22 Személyek szállítása tilos 23 Tartsa be az üzemeltetési útmutatóban leírt utasításokat 24 Sorozatszám az oldalelem alatti keretbe beütve 25 Teherbírás (illetve csökkentett teherbírás) 26 Ásványolaj tábla 27 Emelési pontok kocsiemel höz 28 Típustábla 29 Vizsgamatrica (o) 30 Hidraulikaolaj betöltése 31 Henger bels nyomása 32

34 4.2 Típustábla Z Az ábra az EU tagállamok szerinti szabványos kivitelt ábrázolja. Más országokban a típustábla kivitele eltér lehet Z Sz. Megnevezés Sz. Megnevezés 32 Típus 38 Gyártási év 33 Sorozatszám 39 Tehersúlypont távolsága mm-ben 34 Névleges teherbírás kg-ban 40 Hajtásteljesítmény 35 Akkumulátorfeszültség V-ban 41 Min./max. akkumulátorsúly kgban 36 Önsúly akkumulátor nélkül kg-ban 42 Gyártó 37 Opció 43 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (33). 33

35 4.3 A targonca teherbírástáblája VIGYÁZAT! Balesetveszély a villafogak cseréje miatt A kiszállítási állapottól eltér villafogak cseréjekor megváltozik a teherbírás. A villafogak cseréjekor egy további teherbírástáblát kell elhelyezni a targoncán. A villa nélkül kiszállított járm vekre alapkivitel villafogakra vonatkozó teherbírástáblát kell felszerelni (hossz: 1150 mm). A teherbírástábla (25) adja meg a targonca Q kg teherbírását függ leges emel állvány esetén. Táblázatos formában mutatja meg, hogy mekkora a maximális teherbíróképesség egy bizonyos D tehersúlypont esetén (mm-ben), és mekkora a kívánt H emelési magasság (mm-ben). A targonca teherbírástáblája (25) megadja a targonca teherbírását a villákkal a kiszállításkori állapotban. Példa a maximális teherbírás kiszámítására: h3 (mm) Q (kg) D (mm) Ha a D tehersúlypont 600 mm, a h 3 maximális emelési magasság pedig 3600 mm, akkor a Q maximális teherbírás 1105 kg. Emelési magasság korlátozása A bels és küls emel oszlopon látható nyílformájú jelölések (44 és 45) jelzik a vezet nek, hogy mikor éri el a terhelési diagramban el írt emelési magassághatárt

36 4.4 A rászerelt egység teherbírástáblája A rászerelt egységek terhelési adattáblája a targonca terhelési adattáblája mellett látható, és a targonca Q (kg) teherbírását mutatja meg az adott rászerelt egységgel együtt. A rászerelt egység terhelési adattábláján megadott sorozatszámnak meg kell egyeznie a rászerelt egység terhelési adattáblájával. 5 Stabilitás A targonca stabilitását a technika mai ismeretei szerint ellen riztük. Ennek során figyelembe vettük azokat a dinamikus és statikus billent er ket, amelyek rendeltetésszer használat során keletkezhetnek. A targonca stabilitását többek között a következ tényez k befolyásolják: gumiabroncs, emel állvány, rászerelt egység, a szállított teher (méret, tömeg és súlypont) FIGYELMEZTETÉS! Balesetveszély a stabilitás elvesztése miatt A felsorolt komponensek módosítása a stabilitás megváltozását vonja maga után. 35

37 36

38 C Szállítás és els üzembe helyezés 1 Szállítás A szállítás az emel állvány magasságától és a helyi viszonyoktól függ en az alkalmazás helyén történhet két különböz módon: állva, szerelt állvánnyal (alacsony szerkezeti magasság esetén) állva, leszerelt állvánnyal (nagy szerkezeti magasság esetén), leválasztva valamennyi mechanikus csatlakozást és az összes hidraulika vezetéket az alapkészülék és az állvány között. 2 A targonca rakodása 2.1 A targonca súlypontjai FIGYELMEZTETÉS! Borulási veszély kanyarmenet esetén módosított súlyponthelyzet miatt Az összsúlyponti helyzet különböz lehet a járm felszereltség (f ként az emel oszlop kivitelének) függvényében. Emel oszlop nélküli targoncák esetén a súlypont az ellensúly irányába er sen áthelyez dik. Óvatosan és megfelel sebességgel haladjon a targonca a kiborulás elkerülése érdekében. A mellékelt képen látható a körülbelüli súlyponti helyzet. 37

39 2.2 A targonca daruval történ rakodása FIGYELMEZTETÉS! Veszély, ha a daruzást a feladatra ki nem oktatott személyek végzik A nem megfelel oktatással rendelkez személyek által végzett szakszer tlen daruzás a targonca lezuhanásához vezethet. Ezért a m velet során személyi sérülés és anyagi kár veszélye áll fenn. A berakodás különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. VESZÉLY! A darulánc elszakadása balesetet okozhat! Csak megfelel teherbírású függesztéket szabad használni. Rakodósúly = targonca önsúlya (+ akkumulátortömeg elektromos járm esetén). Az emel oszlopot teljesen vissza kell dönteni. A daruláncnak az emel oszlopon legalább 2 mm szabad hosszal kell rendelkeznie. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt egységgel vagy a véd tet vel. Tilos a felemet teher alá lépni. A targonca rakodását kizárólag emel eszközök és emel szerszámok kezelésére betanított személyek végezhetik. A daruval történ berakodás során viseljen biztonsági véd cip t. Ne lépjen be a veszélyzónába, ill. ne tartózkodjon a veszélyes területen. A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. Z A targonca önsúlya: lásd "Típustábla" oldalon

40 A targonca daruval történ rakodása El feltételek Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon 81. Rögzítse biztonságosan a daru láncát a csatlakozási pontokon (46) és (47). A targonca felemelése és rakodása. Óvatosan engedje le a targoncát és állítsa le biztos helyen, lásd "A targonca biztonságos parkolása" oldalon 81. Biztosítsa a targoncát ékekkel a véletlen elgurulás ellen! A darus rakodás befejez dött

41 2.3 Rakodás második targoncával FIGYELMEZTETÉS! A targonca megsérülhet Második targoncával történ rakodáskor sérülés történhet a rakodandó targoncán. A rakodást csak képzett szakszemélyzet végezheti. Rakodáshoz csak elegend teherbírású targoncát szabad használni. Csak ki- és berakodáshoz engedélyezett. A második targonca villafogainak megfelel hosszúságúnak kell lenniük Tilos a hosszabb távon történ szállítás. A targonca második targoncával történ rakodása El feltételek Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon 81. Emelje fel a targoncát a villákkal oldalról a tengelyek között. Kissé emelje meg és ellen rizze a targoncát, hogy biztosan áll-e a villákon, szükség esetén korrigálja vagy rögzítse a villákat kötöz eszközzel. Óvatosan rakodja fel, ill. le a targoncát, lásd "Teher felvétele, szállítása és lerakása" oldalon 92. Óvatosan engedje le a targoncát a talajra, és rögzítse elgurulás ellen. A targonca be van rakodva. 40

42 3 A targonca biztosítása szállítás közben FIGYELMEZTETÉS! Ellen rizetlen mozgás szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balesetet idézhet el. A berakodás csak különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A teherautónak vagy a pótkocsinak rendelkeznie kell rögzít gy r kkel. A targoncát ékekkel biztosítani kell a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú rögzít hevedereket használjon. Használjon csúszásgátló anyagokat a göngyöleg (raklap, ék,...), p. l. csúszásgátló sz nyeg. Rögzítés emel állvánnyal Rögzítés emel állvány nélkül

43 A targonca rögzítése szállításhoz El feltételek A targonca biztosan legyen leállítva egy teherautóra vagy pótkocsira, lásd "A targonca biztonságos parkolása" oldalon 81. Szükséges szerszám és anyag 2 rögzít heveder feszít szerkezettel Biztosító ékek. A targonca rögzítéséhez a rögzít hevedert (48) az emel oszlop f kereszttartóján (3) és a vonószerkezeten (12), ill. a véd tet felett (2) és a vonószerkezeten (12) kell rögzíteni. A rögzít hevedereket (48) szorosan meg kell húzni a feszít szerkezettel (49). A targonca rögzítve van a szállításhoz. 42

44 4 Els üzembe helyezés Biztonsági utasítások az összeszereléshez és az üzembe helyezéshez FIGYELMEZTETÉS! A hibás összeszerelés balesetveszélyt okozhat A targoncának a használat helyén történ összeszerelését, az üzembe helyezést és a kezel oktatását csak a gyártó kifejezetten ezekre a feladatokra kiképzett ügyfélszolgálata végezheti. Csak az emel oszlop el írásszer felszerelése után szabad a hidraulikavezetékeket az alapjárm és az emel oszlop közötti illeszt felületen összekapcsolni. A targoncát csak ezután lehet üzembe helyezni. Ha több targonca érkezik a szállítmánnyal, akkor ügyelni kell arra, hogy mindig csak azonos sorozatszámmal rendelkez teherfelvev szerkezet, emel oszlop és alapjárm kerüljön összeszerelésre. FIGYELMEZTETÉS! A nem megfelel energiaforrás használata balesetet okozhat Az egyenirányított váltóáram károsítja a különböz alkatrészeket (vezérlések, érzékel k, motorok, stb.) az elektronikus rendszerben. A nem megfelel kábelek (túl hosszú, túl kis keresztmetszet) az akkumulátorhoz (úszókábel) felmelegedhet, és így a targonca valamint az akkumulátor kigyulladhat. A targoncát csak akkumulátorárammal szabad hajtani. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 6 m- nél, és legalább 6 yd² (50 mm²)-es vezeték-keresztmetszettel kell rendelkezniük. Üzemkész állapotba állítás kiszállítás vagy szállítás után Ellen rizze a felszerelés teljességét. Ellen rizze a hidraulikaolaj mennyiségét, lásd "A hidraulikaolajszint ellen rzése" oldalon 154. Ellen rizze a hajtóm olajszintjét, lásd "A hajtóm olajszintjének ellen rzése" oldalon 156. Szükség esetén szerelje be az akkumulátort, lásd "Az akkumulátor ki- és beszerelése" oldalon 51. Töltse fel az akkumulátort, lásd "A targonca el készítése az üzemeltetésre" oldalon 66. A targoncát most üzembe lehet helyezni, lásd "A targonca el készítése az üzemeltetésre" oldalon 66. Z A targonca mozgatása saját hajtás nélkül, lásd "A targonca mozgatása saját hajtás nélkül" oldalon

45 44

46 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti m veletek elvégzése során a jelen használati útmutató, valamint az elem gyártója és az elem tölt állomás el írásait egyaránt be kell tartani. T zvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A helyiségnek megfelel en szell ztetettnek kell lennie. A t zvédelmi felszerelésnek rendelkezésre kell állnia. VIGYÁZAT! A nem megfelel oltókészülék használata balesetet okozhat T z esetén a vízzel oltás reakciót válthat ki az akkumulátor savval. A sav marási sérüléseket okozhat. Használjon porral oltót. Az ég akkumulátorokat tilos vízzel oltani. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. A csatlakozóknak és a kábelsaruknak tisztáknak kell lenniük, ezeket enyhén be kell vonni akkumulátorpólus véd zsírral, és er sen meg kell húzni. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetel anyaggal kell lefedni. VIGYÁZAT! Az akkumulátorfedél lezárása el tt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. A kábelek sérülése rövidzárlatot okozhat. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésr l szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 45

47 1.1 Általános információk az akkumulátorok kezeléséhez FIGYELMEZTETÉS! Az akkumulátorok kezelése során el forduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgez és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az el írásoknak megfelel en ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen véd ruházatot és véd szemüveget. Ne engedje, hogy az akkumulátorsav b rre, ruházatra vagy szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat b séges mennyiség tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül vagy b rrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat b vízzel azonnal semlegesítse. Csak zárt akkumulátortekn vel ellátott akkumulátort szabad használni. Tartsa be a törvényi el írásokat. FIGYELMEZTETÉS! A nem megfelel, Jungheinrich által a targoncában történ használatra nem jóváhagyott akkumulátorok használata veszélyes Az akkumulátorok kialakítása, tömege és méretei nagy mértékben befolyásolják a targonca üzemkészségét, különös tekintettel az állékonyságra és teherbírásra. A Jungheinrich által a targoncához nem engedélyezett akkumulátorok az energivisszatápláló rendszer miatt a fékezési jellemz ket ronthatják, és ezen kívül az elektromos vezérlést is károsíthatják. A Jungheinrich által nem engedélyezett akkumulátorok targoncában történ használata balesetveszélyes és növeli a személyi sérülések kockázatát! Csak a Jungheinrich által az adott targoncához engedélyezett típusú akkumulátort szabad használni. Az akkumulátor felszereltségében történ változtatás csak a Jungheinrich hozzájárulásával megengedett. Az akkumulátor cseréjénél, ill. beszerelésénél ügyeljen arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. A gyártó által nem engedélyezett akkumulátorok használata szigorúan tilos. Miel tt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia (lásd "A targonca biztonságos parkolása" oldalon 81). 46

48 2 Akkumulátortípusok VIGYÁZAT! Csak szigetelt fedéllel vagy feszültség alatt álló, szigetelt alkatrészekkel felszerelt akkumulátort használjon. Az akkumulátor súlya az akkumulátor típustábláján található. Az alkalmazástól függ en a targoncák különböz akkumulátortípusokkal vannak felszerelve. A következ táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: Járm típus Megnevezés Kapacitás EFG V - 5PzS 700 Ah EFG V - 6PzS 840 Ah 2.1 Az akkumulátorok méretei Járm 80 V-os meghajtó akkumulátor Méretek (mm) max. L max. B H1+/- 2mm H2 +/- 2mm Névl. súly (-5/+8%) kgban EFG EFG

49 3 Az akkumulátor hozzáférhet vé tétele VIGYÁZAT! Balesetveszély nyitott akkumulátorfedél esetén Nyitott akkumulátorfedél esetén az akkumulátorfedél véletlen záródása sérülést okozhat. Az akkumulátorfedél kinyitása után kattintsa be az akkumulátorfedél véletlen bezárása elleni biztosításra szolgáló kart (50). 50 Az akkumulátor hozzáférhet vé tétele El feltételek Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon 81. A teherfelvev szerkezet legyen lesüllyesztve. A kapcsolózár legyen KI állásban. A kulcsot húzza ki. A VÉSZLEÁLLÍTÓ kapcsoló KI állásban Oldja ki a kormányoszlop rögzítését (51), tolja el re a kormányoszlopot, és rögzítse ebben a helyzetben. A hátsó ablakot nyissa óvatosan kissé felfelé. Nyomja le a bal gázrugó (menetirányba nézve) karját, és tartsa lenyomva. A hátsó ablakot nyissa óvatosan felfelé. Húzza el re a fedelet (52) annyira, hogy bekattanjon. Óvatosan billentse hátra az akkumulátorfedelet a vezet üléssel (1) együtt ütközésig (nyitási szög = 90 ). Az akkumulátorfedél véletlen bezárása elleni biztosításra szolgáló kart (50) kattintsa be. 52 Z Acélfülkével rendelkez járm esetén az akkumulátorfedél felnyitása el tt tolja a vezet ülést teljesen hátra és a nyissa ki a hátsó szélvéd t. 48

50 4 Az akkumulátor feltöltése FIGYELMEZTETÉS! Robbanásveszély a töltéskor keletkez gázok miatt Az akkumulátor töltés közben oxigénb l és hidrogénb l álló elegyet (durranógázt) bocsát ki. A gázfejl dés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortölt állomás tölt kábelének az akkumulátordugaszhoz történ csatlakoztatása, ill. az onnan történ leválasztása csak kikapcsolt állapotú járm és tölt állomás mellett történhet. A tölt készülék feszültségének és töltési kapacitásának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása el tt ellen rizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelel szell ztetésér l. A töltési folyamat során az akkumulátorcellák felületét tegye szabaddá, hogy megfelel szell zést biztosítson. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A t zvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémb l készült tárgyat az akkumulátorra. Az akkumulátor és a tölt állomás gyártójának biztonsági el írásait feltétlenül tartsa be. 4.1 Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése El feltételek Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon 81. Az akkumulátor hozzáférhet. Az akkumulátortölt t kapcsolja ki. Az akkumulátordugaszt (53) válassza le (51) a járm csatlakozójáról. Kösse össze az akkumulátordugaszt (53) a fixen felszerelt tölt készülék tölt kábelével (54), és kapcsolja be a tölt készüléket. Ezzel folyamatban van az akkumulátor töltése

51 4.2 Az akkumulátor feltöltése tölt dugaljjal (o) Töltés FIGYELMEZTETÉS! Robbanásveszély a töltéskor keletkez gázok miatt A ventilátorok m ködését minden egyes töltési folyamat során ellen rizni kell. El feltételek Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon Z Z Z Az akkumulátortölt állomás tölt kábelét csatlakoztassa a tölt dugaljba (55). Ventillátorok m ködésének ellen rzése. Ha a ventillátor nem m ködik, nyissa ki a burkolatot az akkumulátor tér szell ztetéséhez. Az akkumulátortól függ en kösse össze a vízellátást (56) az akkumulátor tölt állomással. Kapcsolja be az akkumulátortölt állomást, majd töltse fel az akkumulátort az akkumulátor és a tölt állomás gyártójának el írásai szerint. A töltés befejeztével ellen rizze a ventillátor m ködését, és húzza ki a csatlakozót. Ha a ventillátor nem m köd képes, nyissa ki a burkolatot az akkumulátor tér szell ztetéséhez. Csak legfeljebb 160 A tölt árammal rendelkez tölt t használjon. Az akkumulátor fel van töltve. 50

52 5 Az akkumulátor ki- és beszerelése FIGYELMEZTETÉS! Az akkumulátor ki- és beszerelése során fennálló veszélyek Az akkumulátor ki- és beszerelése során az akkumulátor súlya és az akkumulátorsav zúzódásos, ill. marásos sérüléseket okozhat. A jelen fejezetben szerepl, "Savas akkumulátorok kezelésére vonatkozó biztonsági rendelkezések" c. szakasz elõírásait be kell tartani. Az akkumulátor ki- és beszerelése során viseljen biztonsági véd cip t. Csak szigetelt cellákkal és szigetelt póluscsatlakozókkal felszerelt akkumulátorokat használjon. Az akkumulátor kicsúszásának elkerülése érdekében a targoncát vízszintes helyzetben parkolja le. Akkumulátorcserét csak megfelel teherbírású darulánccal végezzen. A m velet során csak akkumulátorcseréhez engedélyezett felszereléseket használjon (akkumulátorcserél állvány, akkumulátorcserél állomás, stb.). Ügyeljen arra, hogy az akkumulátor a targonca akkumulátorterében stabilan feküdjön fel. VIGYÁZAT! Becsíp désveszély Az akkumulátorház fedelének lezárásakor ügyeljen a becsíp dés veszélyére. Az akkumulátor cseréje közben ne nyúljon az akkumulátor és a keret közé. Viseljen biztonsági véd cip t. 51

53 Az akkumulátor ki- és beszerelése El feltételek Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon 81. Az akkumulátort tegye szabaddá, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 48. Az akkumulátor legyen lekötve. Szükséges szerszám és anyag Darulánc Z A daruláncot csatlakoztassa függ legesen a véd tet nyílásán keresztül az akkumulátortekn re. A kampót helyezze el úgy, hogy laza darulánc esetén ne eshessen az akkumulátorcellákra. Emelje át a darukötéllel az akkumulátort menetirányban nézve jobbra a kereten, és utána billentse ki oldalra. Ezzel befejezte az akkumulátor kiszerelését. 52

54 6 Zárja le az akkumulátorfedelet Az akkumulátorfedél zárása 56 El feltételek Az akkumulátorkábel a kábelvezetésben (56) helyezkedik el. Az akkumulátorfedél véletlen bezárása elleni biztosításra szolgáló kart (50) húzza felfelé a nyitáshoz. Zárja le az akkumulátorfedelet a vezet üléssel 50 A fedelet (52) tolja hátra er sen. A reteszt (57) kattintsa be. A hátsó ablakot nyissa hajtsa lefelé és zárja. Az akkumulátorfedelet lezárta

55 54

56 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok Vezet i jogosultság A targoncát csak olyan személy használhatja, aki képesítést kapott a targoncavezetésre, az üzemeltet nek vagy megbízottjának a vezetésben és a rakományok kezelésében szerzett képességér l számot adott, és akit kimondottan megbíztak a targoncavezetéssel adott esetben be kell tartani a nemzeti el írásokat. A kezel jogai, kötelességei és viselkedése A gépkezel nek ismernie kell jogait és kötelességeit, a targonca kezelésére vonatkozóan megfelel képzésben kell részesülnie, és tisztában kell lennie a jelen használati utasítás tartalmával. Jogosulatlan használat tilalma A munkaid alatt a targoncáért a kezel felel s. A kezel nek meg kell akadályoznia, hogy jogosulatlan személy vezesse, vagy m ködtesse a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás A targoncán vagy annak tartozékain észlelt sérülést és egyéb meghibásodást azonnal tudatni kell a felettes személlyel. Ha a targonca nem m ködik biztonságosan (p l. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelel en el nem hárították. Javítás Felhatalmazás és külön képzés nélkül a gépkezel nek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. A kezel semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. 55

57 Veszélyzóna FIGYELMEZTETÉS! Baleset- és sérülésveszély a targonca veszélyzónájában Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, annak teherfelvev szerkezete, vagy a szállított rakomány haladó, illetve emel mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó teher vagy leeresztett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének esetén id ben figyelmeztet jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. FIGYELMEZTETÉS! Lees tárgyak miatti balesetveszély A targonca használata során a lees tárgyak a kezel sérülését okozhatják. A kezel nek a targonca üzemeltetése során a véd tet által védett területen kell tartózkodnia. Biztonsági eszközök, figyelmeztet táblák és figyelmeztet üzenetek A jelen üzemeltetési leírásban leírt biztonsági eszközök, figyelmeztet táblák (lásd "Jelölési helyek" oldalon 31) és utasítások figyelembe vétele minden esetben kötelez. VIGYÁZAT! Sérülésveszély a csökkent fej feletti szabad tér miatt A csökkent fej feletti térrel rendelkez targoncába figyelmeztet táblát szerelünk a kezel látóterébe. Feltétlenül ügyeljen a max. testmagasságra a táblán. Ez a fej feletti szabad tér tovább csökken véd sisak viselésekor. 56
