1 EFG Használati utasítás U EFG 425k EFG 425 EFG 425ks EFG 425s EFG 430

2 Megfelel ségi nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év EFG 425k EFG 425 EFG 425ks EFG 425s EFG 430 Kiegészít adatok Megbízó Dátum U EK megfelel ségi nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EG (Gépdirektíva) és a 2004/108/EWG (Elektromágneses összeférhet ség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történ átültetésére irányuló megfelel jogi rendelkezést. Az aláírók mindenkor külön-külön jogosultak a m szaki dokumentumok összeállítására. 3

3 4

4 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESZÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMEZTETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁZAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. Z MEGJEGYZÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

5 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

6 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Az üzemeltet kötelezettségei A rászerelt egységek és/vagy tartozékok felszerelése B A járm leírása Alkalmazási leírás Járm típusok és névleges teherbírás A részegységek leírása és m ködésleírás A részegységek áttekintése M ködésleírás M szaki adatok Teljesítményadatok Méretek Tömeg Az emel állvány típusai Kerékabroncs A motor adatai EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Jelölési helyek Típustábla A targonca teherbírástáblája A rászerelt egység teherbírástáblája Stabilitás C Szállítás és els üzembe helyezés Szállítás A targonca rakodása A targonca súlypontjai A targonca daruval történ rakodása Rakodás második targoncával A targonca biztosítása szállítás közben Els üzembe helyezés

7 D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Általános információk az akkumulátorok kezeléséhez Akkumulátortípusok Az akkumulátor hozzáférhet vé tétele Az akkumulátor feltöltése Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése Az akkumulátor feltöltése tölt dugaljjal (o) Az akkumulátor ki- és beszerelése Zárja le az akkumulátorfedelet E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása Kezel konzol kijelz egységgel Oldalsó tartórekesz kezel konzol kapcsoló (o) Kapcsoló a m szerfalon (o) Kijelzés A targonca üzembe helyezése A napi üzembe vétel el tti ellen rzések és tevékenységek Fel- és leszállás Csökkentett fej feletti térrel rendelkez targoncák X (o) A vezet hely beállítása Biztonsági öv Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok Üzemkész állapot létrehozása Az id beállítása A targonca biztonságos parkolása VÉSZLEÁLLÍTÓ Haladás Kormányzás Fékezés Az emel villák beállítása Villafogak cseréje Rakományegységek felvétele, szállítása és lerakása Az emel berendezés és az integrált rászerelt egységek kezelése Biztonsági utasítások további rászerelt egységek kezeléséhez A SOLO-PILOT-hoz tartozó további rászerelt készülékek kezelése A MULTI-PILOT kiegészít rászerelt egységeinek kezelése Kiegészít rászerelt egységek felszerelése Pótkocsi vontatása Extra felszereltség CanCode kezel billenty zet Asszisztenciarendszerek Acélfülke Tolóablak Automatikus/mechanikus kihajtható kengyel BODYGUARD

8 6.7 Nyári ajtó A vezet ülés felemelése A vezet ülés beállítása F tés Levehet tehervéd rács Az emel letiltás áthidalása T zoltókészülék Billentésszög kijelz Rockinger vonófej kézi szabályozókarral vagy távvezérl vel Kamerarendszer N kezelési séma Zavarelhárítás Hibakeresés és -elhárítás A targonca mozgatása saját hajtás nélkül Vészsüllyesztés F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Szervizelés és átvizsgálás Karbantartási ellen rz lista Üzemeltet Vev szolgálat Ken - és üzemanyagok A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez Nyissa fel a hátsó burkolatot A kerekek rögzítésének ellen rzése Hidraulikarendszer A hidraulika olaj sz r jének cseréje Légbeszívó és légtelenít sz r cseréje A hajtóm olajszintjének ellen rzése F tés A szélvéd mosó berendezés feltöltése Az elektromos biztosítékok ellen rzése A biztonsági öv karbantartása A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Üzemen kívül helyezés alatti tennivalók A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése

9 10

10 Függelék JH trakciós akkumulátor üzemeltetési utasítása Z A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

11 H

12 A Rendeltetésszer használat 1 Általános A jelen üzemeltetési utasításban leírt targonca egységrakományok emelésére, süllyesztésére és szállítására alkalmas. A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat MEGJEGYZÉS A felemelhet maximális teher és az engedélyezett maximális rakománytávolság a terhelési diagramon látható és nem léphet túl. A rakománynak fel kell feküdnie a teherfelvev szerkezetre vagy a gyártó által engedélyezett rászerelt egységgel vehet fel. A rakománynak a villatartó hátoldalán és középpontosan az emel villák között kell lennie. Rakományok felemelése és süllyesztése. Lesüllyesztett rakományok szállítása rövid távolságra. Tilos a felemelt rakománnyal (>30 cm) történ haladás. Tilos személyek szállítása és emelése. Tilos az egységrakományok tolása vagy húzása. Pótkocsi alkalmankénti vontatása. Pótkocsi vontatásakor a terhet a pótkocsira kell rögzíteni. Tilos túllépni az engedélyezett pótkocsiterhelést. 11

13 3 Engedélyezett alkalmazási feltételek VESZÉLY! A közleked utakon a felületi és pontszer terhelések megengedett értékét túllépni tilos. A beláthatatlan helyeken egy segít személy jelzései alapján kell haladni. A vezet nek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. Alkalmazás ipari és kisüzemi környezetben. Engedélyezett h mérséklettartomány -20 C és +40 C között. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Csak jól belátható és az üzemeltet által engedélyezett útvonalon alkalmazható. Haladás max. 15 %-os emelked n. Tilos a keresztben vagy átlósan történ haladás emelked n. A terhet az emelked oldalán kell szállítani. Részvétel részleges közforgalomban. FIGYELMEZTETÉS! Széls séges feltételek A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás nem engedélyezett. Rossz id ben (vihar, villámcsapás esetén) a targoncát tilos szabadban vagy veszélyeztetett területen üzemeltetni. 12

14 4 Az üzemeltet kötelezettségei Üzemeltet alatt az útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltet az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerz déses megállapodásnak megfelel en. Az üzemeltet nek feltétlenül biztosítania kell, hogy a targoncát csak megfelel módon használják úgy, hogy az ne jelentsen élet- vagy balesetveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a balesetmegel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet nek biztosítania kell, hogy az összes használó elolvassa és megértse a jelen üzemeltetési utasítást. MEGJEGYZÉS A jelen üzemeltetési útmutató figyelmen kívül hagyásával jótállásunk megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a garancia tárgyán. 5 A rászerelt egységek és/vagy tartozékok felszerelése Tartozékok felszerelése Olyan kiegészít felszerelések rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 13

15 14

16 B A járm leírása 1 Alkalmazási leírás Az EFG vezet üléses, négykerekes kivitel, elektromos villástargonca. Ez a kinyúló, ellensúlyos targonca a targonca elé felszerelt teherfelvev szerkezet segítségével akadálytalanul képes terhek felvételére, emelésére, szállítására és lerakására. Zárt alsó résszel rendelkez raklapokat is képes felemelni. 1.1 Járm típusok és névleges teherbírás A névleges teherbírás típusfügg. A típus nevéb l lehet következtetni a névleges teherbírásra. EFG425 EFG Típusmegjelölés 4 Gyártási sorozat 25 Névleges teherbírás x 100 kg A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 15

17 2 A részegységek leírása és m ködésleírás 2.1 A részegységek áttekintése Sz. Megnevezés 1 t Vezet ülés 2 t Véd tet 3 t Emel állvány 4 t Kormánykerék 5 t Kezel - és kijelz egység 6 t Emel berendezés kezel eleme 7 t VÉSZLEÁLLÍTÓ kapcsoló 8 t Villafogak 9 t Villatartó 10 t Akkumulátorfedél 11 t Hajtás 12 t Vonószerkezet 13 t Ellensúly 16

18 2.2 M ködésleírás Keret Az ellensúllyal összekapcsolt keret képezi a targonca tartó alapszerkezetét. A f komponensek elhelyezésére szolgál. Vezet állás és véd tet A véd tet (2) különböz kivitelekben kapható, és védelmet nyújt a vezet számára a lees tárgyak és egyéb küls hatások ellen. Az összes kezel elem kedvez ergonomiájú. A kormányoszlop és a vezet ülés egyénileg beállítható. A kezel - és kijelz egység vezérl - és figyelmeztet jelzései (5) biztosítják a rendszer felügyeletét mûködés közben, és így nagyon magas biztonsági követelményeknek felelnek meg. Kormánym A hidraulikus kormánym kormányhengere a kormánytengelybe (12) épített és kormány-servostattal van vezérelve. A kormánytengely önbeálló csapágyazással van felfogatva a keretre, így akár egyenetlen utakon is jó keréktapadást biztosít. Kerekek Szuperelasztikus és tömörgumi abroncs, valamint opcionális légtöml s abroncs választható. Hajtás és fék Az els kerék-meghajtás mindig a legjobb húzóer t biztosítja a meghajtó kerekeknél. A hidraulikus m ködtetés olajfürd s lamellás fék üzemi fékként gyakorlatilag semmilyen karbantartást nem igényel. A hajtóm be való beépítés következtében agresszív környezetben is használható. Kiegészítésképpen a haladóm -motoron leállásig fékez dik. Ezzel minimálisra csökken az energiafelhasználás. A rögzít fék fék kb. 15 másodperccel a targonca leállása után vagy a vezet ülés tehermentesítése után 1-15 másodperccel (ez az id beállítható) lép m ködésbe. A menetpedál lenyomásakor a rögzít fék automatikusan újra kiold. 17

19 Hidraulikarendszer A munkafunkciók finom vezérlése a kezel elemeken keresztül egy többszörös vezérl szeleppel történik. A fordulatszámvezérelt hidraulikaszivattyú biztosítja az összes hidraulikus funkció igényeknek megfelel és hatékony ellátását. emel állvány Két-, ill. háromfokozatú emel állvány, választható módon szabademelés funkcióval; keskeny emel állvány-profilok gondoskodnak a jó rálátásról a villafogakra és a rászerelt egységekre. A villatartó és az emel keret tartós kenés és ezáltal karbantartást nem? igényl támasztógörg kön mozog. Rászerelt egységek A mechanikus és hidraulikus rászerelt egységekkel történ felszerelés (opcionális tartozékként) lehetséges. 18

20 3 M szaki adatok Z Az összes m szaki adat alapkivitel targoncára vonatkozik. Az összes *)-gal jelölt érték eltér lehet a különböz felszereltségi változattól (pl. emel állvány, fülke, abroncsok stb.) függ en. M szaki adatok feltüntetése VDI 2198 szerint. A m szaki változtatás és kiegészítés jogát fenntartjuk. 3.1 Teljesítményadatok Megnevezés 1) függ leges emel állvány esetén. EFG 425k 425 Q Névleges teherbírás (C = 500 mm esetén) 1) kg C A rakomány súlypontja mm Menetsebesség teherrel / teher nélkül *) 17 / / 17 km/h Emelési sebesség teherrel / teher nélkül 0,44 / 0,54 0,44 / 0,54 m/s Süllyesztési sebesség teherrel / teher nélkül 0,58 / 0,56 0,58 / 0,56 m/s Kapaszkodóképesség(30 min) teherrel / teher nélkül *) 8,5 / 14 7,5 / 13 % Max. kapaszkodóképesség 2 ) (5 min) 18 / / 27 % teherrel / teher nélkül Gyorsulás (10 m) teherrel / teher nélkül *) 4,3 / 4,0 4,4 / 4,1 s Max. üzemi nyomás bar Rászerelt egységek átfolyó olajmennyisége l/min 2) A feltüntetett értékek a kis magasságkülönbségek és talajegyenetlenségek (élek) áthidalásához szükséges maximális kapaszkodóképességet adják meg. Tilos a több mint 15%-os emelked n történ m ködtetés. 19

21 Megnevezés 1) függ leges emel állvány esetén. EFG 425ks 425s 430 Q Névleges teherbírás (C = 500 mm esetén) 1) kg c A rakomány súlypontja mm Menetsebesség teherrel / teher nélkül *) 20 / / / 20 km/h Emelési sebesség teherrel / teher nélkül 0,55 / 0,60 0,55 / 0,60 0,50 / 0,60 m/s Süllyesztési sebesség teherrel / teher nélkül 0,58 / 0,56 0,58 / 0,56 0,58 / 0,56 m/s Kapaszkodóképesség(30 min) teherrel / teher nélkül *) 12 / / / 17 % Max. kapaszkodóképesség 2 ) (5 min) 21 / / / 29 % teherrel / teher nélkül Gyorsulás (10 m) teherrel / teher nélkül *) 4,1 / 3,7 4,1 / 3,7 4,2 / 3,8 s Max. üzemi nyomás *) bar Rászerelt egységek átfolyó olajmennyisége l/min 2) A feltüntetett értékek a kis magasságkülönbségek és talajegyenetlenségek (élek) áthidalásához szükséges maximális kapaszkodóképességet adják meg. Tilos a több mint 15%-os emelked n történ m ködtetés. 20

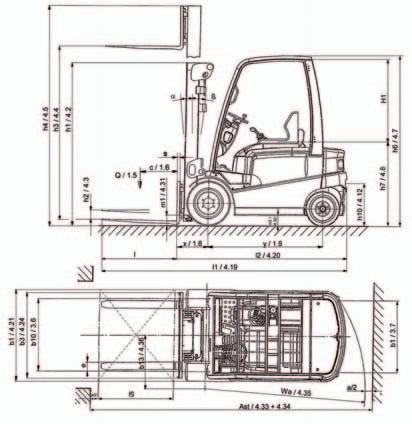

22 3.2 Méretek Megnevezés EFG 425k 425 a/ 2 Biztonsági távolság mm h 1 Emel állvány magassága behúzott pozícióban* mm h 2 Szabademelés* mm h 3 Emelés* mm h 4 Emel állvány magassága kiemelt pozícióban* mm h 6 Véd tet feletti magasság* mm h 7 Ülésmagasság* mm h 10 Csatlakozási magasság 390/ /550 mm Emel állvány billentése el re 6 6 Emel állvány billentése vissza 7 7 L 1 Hosszúság villával* mm L 2 Hosszúság villa hátoldalával* mm b 1 Teljes szélesség* mm b 3 Villaszélesség* mm m 1 Hasmagasság rakománnyal az emel állvány alatt mm m 2 Hasmagasság a tengelytáv közepén mm Ast Munkafolyosó szélessége hosszában elhelyezett 800 x 1200 mm-es raklap esetén mm Ast Munkafolyosó szélessége keresztben elhelyezett 1000 x 1200 mm-es raklap esetén mm Wa Fordulási sugár mm x Rakománytávolság mm y Keréktáv mm 21

23 22

24 Megnevezés EFG 425ks 425s 430 a/ 2 Biztonsági távolság mm h 1 Emel állvány magassága behúzott pozícióban* mm h 2 Szabademelés* mm h 3 Emelés* mm h 4 Emel állvány magassága kiemelt pozícióban* mm h 6 Véd tet feletti magasság* mm h 7 Ülésmagasság mm h 10 Csatlakozási magasság 390/ / /550 mm Emel állvány billentése el re Emel állvány billentése vissza L 1 Hosszúság villával* mm L 2 Hosszúság villa hátoldalával* mm b 1 Teljes szélesség* mm b 3 Villaszélesség* mm m 1 Hasmagasság rakománnyal az emel állvány alatt mm m 2 Hasmagasság a tengelytáv közepén mm Ast Munkafolyosó szélessége hosszában elhelyezett 800 x 1200 mmes raklap esetén 3.3 Tömeg Z Minden adat kg-ban mm Ast Munkafolyosó szélessége keresztben elhelyezett 1000 x 1200 mm-es raklap esetén mm Wa Fordulási sugár mm x Rakománytávolság 425 * 425 * 430 * mm y Keréktáv mm EFG Megnevezés Önsúly (akkumulátorral) Tengelyterhelés el l (rakomány nélkül) EFG 425k ks 425s

25 EFG Megnevezés Tengelyterhelés el l (rakománnyal) Tengelyterhelés hátul (rakomány nélkül) Tengelyterhelés hátul (rakománnyal) EFG 425k ks 425s

26 3.4 Az emel állvány típusai Z Minden adat mm-ben EFG VDI 3596 Megnevezés Emelés h 3 Szabademelés h 2 Szerkezet i magassá g behúzott oszloppal h 1 Szerkezeti magasság kiemelt oszloppal h 4 EFG 425 EFG 430 EFG 425 EFG 430 ZT ZZ DZ A jelen áttekintés nem tartalmazza az egyedi kiviteleket. 25

27 3.5 Kerékabroncs MEGJEGYZÉS A gyárilag szerelt abroncsok/felnik pótlására kizárólag az eredeti pótalkatrészeket, ill. a gyártó által engedélyezett abroncsokat használja, ellenkez esetben a gyártói el írásokat nem lehet betartani. Kérdés esetén forduljon a gyártó ügyfélszolgálatához. EFG Megnevezés EFG 425 EFG 430 Gumiabroncs ok elöl Gumiabroncs hátul *) A táblázatban feltüntetett típusok megfelelnek az alapkivitelnek. A járm felszereltségét l függ en eltér abroncsot is fel lehet szerelni. 3.6 A motor adatai SE *) 23 x x Tömörgumi *) 22 x 8 x x 9 x 16 Leveg *) 250 / 60 R / 60 R12 Abroncsnyomás bar 10,0 10,0 Meghúzási nyomaték Nm SE *) 18 x x 7-8 Tömörgumi *) 18 x x 6 12 Leveg *) 180 / 70 R8 180 / 70 R8 Abroncsnyomás bar Meghúzási nyomaték Nm Megnevezés EFG425k / EFG 425 EFG 425ks / EFG 425s / EFG 430 Haladóm -motor 11 kw 14,5 kw Emel motor 16,6 kw 23,5 kw 26

28 3.7 EN szabványok Z Z Z Tartós zajszint EFG 425k/425: 70 db(a) EFG 425ks/425s/430: 71 db(a) *+/- 3 db(a) a járm felszereltségét l függ en az szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. A tartós zajszint szabvány szerinti átlagérték, és figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Vibráció EFG 425k/425: 0,45 m/s² EFG 425ks/425s/430: 0,45 m/s² az EN szabvány szerint. A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függ leges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történ áthaladáskor kerül meghatározásra. A targonca számára egy alkalommal kerültek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk cím üzemeltetési irányelv szerinti, munkavállalókat érint vibrációkkal. A gyártó a munkavállalókat érint rezgések méréséhez különleges szolgáltatást kínál, (lásd "A munkavállalókat ér vibrációk mérése" oldalon 162). Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMEZTETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 27

29 3.8 Alkalmazási feltételek Környezeti h mérséklet -20 C és +40 Cközötti üzemeltetés esetén Z Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 3.9 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszer használata esetén. 28

30 (mm) D (mm) Q (kg) 4 Jelölési helyek és típustáblák 4.1 Jelölési helyek Z Az olyan figyelmeztet és utasításokat tartalmazó tábláknak, mint a teherbírástábláknak, a rögzítési pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, ezeket szükség esetén ki kell cserélni

31 Sz. Megnevezés 14 Viselkedés a targonca borulási veszélye esetén 15 A teherfelvev n tilos tartózkodni / A teherfelvev alatt tilos tartózkodni / Becsíp dési veszély az emel oszlop kezelésekor 16 Emelési pontok daruval történ rakodáshoz 17 Kormányoszlop beállítása 18 Emelt teherrel történ haladás, oszlopbillentés emelt teherrel tilos 19 Maximális testmagasság 20 Csatolja be a biztonsági övet 21 Emeléskorlátozó 22 Személyek szállítása tilos 23 Tartsa be az üzemeltetési útmutatót 24 Sorozatszám az oldalelem alatti keretbe beütve 25 Teherbírás 26 Ásványolaj tábla 27 Emelési pontok kocsiemel höz 28 Típustábla 29 Vizsgamatrica (o) 30 Hidraulikaolaj betöltése 31 Henger bels nyomása 30

32 4.2 Típustábla Z Sz. Megnevezés Sz. Megnevezés 32 Típus 38 Gyártási év 33 Sorozatszám 39 Tehersúlypont távolsága mm-ben 34 Névleges teherbírás kg-ban 40 Hajtásteljesítmény 35 Akkumulátorfeszültség V-ban 41 Min./max. akkumulátorsúly kgban 36 Önsúly akkumulátor nélkül kg-ban 42 Gyártó 37 Opció 43 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (33). 31

33 4.3 A targonca teherbírástáblája VIGYÁZAT! Balesetveszély a villafogak cseréje miatt A kiszállítási állapottól eltér villafogak cseréjekor megváltozik a teherbírás. A villafogak cseréjekor egy további teherbírástáblát kell elhelyezni a targoncán. A villa nélkül kiszállított járm vekre alapkivitel villafogakra vonatkozó teherbírástáblát kell felszerelni (hossz: 1150 mm). A teherbírástábla (25) adja meg a targonca Q kg teherbírását függ leges emel állvány esetén. Táblázatos formában mutatja meg, hogy mekkora a maximális teherbíróképesség egy bizonyos D tehersúlypont esetén (mm-ben), és mekkora a kívánt H emelési magasság (mm-ben). A targonca teherbírástáblája (25) megadja a targonca teherbírását a villákkal a kiszállításkori állapotban. Példa a maximális teherbírás kiszámítására: h3 (mm) Q (kg) D (mm) Ha a D tehersúlypont 600 mm, a h 3 magasság pedig 3600 mm, akkor a Q maximális teherbírás 1105 kg. Emelési magasság korlátozása A bels és küls emel oszlopon látható nyílformájú jelölések (44 és 45) jelzik a vezet nek, hogy mikor éri el a terhelési diagramban el írt emelési magassághatárt

34 4.4 A rászerelt egység teherbírástáblája Z A rászerelt egységek terhelési adattáblája a targonca terhelési adattáblája mellett látható, és a targonca Q (kg) teherbírását mutatja meg az adott rászerelt egységgel együtt. A rászerelt egység terhelési adattábláján megadott sorozatszámnak meg kell egyeznie a rászerelt egység terhelési adattáblájával. A 500 mm feletti súlyponttal rendelkez rakomány esetén a teherbírás a súlypont különbségével csökken. 5 Stabilitás A targonca stabilitását a technika mai ismeretei szerint ellen riztük. Ennek során figyelembe vettük azokat a dinamikus és statikus billent er ket, amelyek rendeltetésszer használat során keletkezhetnek. A targonca stabilitását többek között a következ tényez k befolyásolják: gumiabroncs, emel állvány, rászerelt egység, a szállított teher (méret, tömeg és súlypont) FIGYELMEZTETÉS! Balesetveszély a stabilitás elvesztése miatt A felsorolt komponensek módosítása a stabilitás megváltozását vonja maga után. 33

35 34

36 C Szállítás és els üzembe helyezés 1 Szállítás A szállítás az emel állvány magasságától és a helyi viszonyoktól függ en az alkalmazás helyén történhet két különböz módon: állva, szerelt állvánnyal (alacsony szerkezeti magasság esetén) állva, leszerelt állvánnyal (nagy szerkezeti magasság esetén), leválasztva valamennyi mechanikus csatlakozást és az összes hidraulika vezetéket az alapkészülék és az állvány között. 2 A targonca rakodása 2.1 A targonca súlypontjai FIGYELMEZTETÉS! Veszély a súlypontok módosulása miatt Az összsúlyponti helyzet különböz lehet a járm felszereltség (f ként az emel állvány kivitelének) függvényében. Kis szerkezeti magassággal rendelkez emel állványnál a súlypont az ellensúly irányába helyez dik át. Nagy szerkezeti magassággal rendelkez emel állványnál a súlypont a járm közepe felé helyez dik át. A mellékelt képen látható a körülbelüli súlyponti helyzet. 35

37 2.2 A targonca daruval történ rakodása VIGYÁZAT! Az emel állvány megsérülhet A daruval történ rakodás csak az els üzembe helyezés el tti szállításra szolgál. Darus berakodást csak külön erre a feladatra kiképzett szakember végezhet a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. VESZÉLY! A darulánc elszakadása balesetet okozhat! Csak megfelel teherbírású daruláncot szabad használni. Rakodósúly = targonca önsúlya (+ akkumulátortömeg elektromos járm esetén). Az emel oszlopot egészen döntse vissza. A daruláncnak az oszlopon legalább 2 mm szabad hosszal kell rendelkeznie. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt egységgel vagy a védet tet vel. Tilos a felemet teher alá lépni. Z A targonca önsúlya: (lásd "Típustábla" oldalon 31). A targonca daruval történ rakodása El feltételek Parkolja le biztonságosan a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 74). Rögzítse biztonságosan a daru láncát a csatlakozási pontokon (46) és (47). A targonca felemelése és rakodása. Óvatosan engedje le a targoncát és állítsa le biztos helyen, (lásd "A targonca biztonságos parkolása" oldalon 74). Biztosítsa a targoncát ékekkel a véletlen elgurulás ellen! A darus rakodás befejez dött

38 2.3 Rakodás második targoncával FIGYELMEZTETÉS! A targonca megsérülhet Második targoncával történ rakodáskor sérülés történhet a rakodandó targoncán. A rakodást csak képzett szakszemélyzet végezheti. Rakodáshoz csak elegend teherbírású targoncát szabad használni. Csak ki- és berakodáshoz engedélyezett. A második targonca villafogainak megfelel hosszúságúnak kell lenniük Tilos a hosszabb távon történ szállítás. A targonca második targoncával történ rakodása El feltételek Parkolja le biztonságosan a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 74). Emelje fel a targoncát a villákkal oldalról a tengelyek között. Kissé emelje meg és ellen rizze a targoncát, hogy biztosan áll-e a villákon, szükség esetén korrigálja vagy rögzítse a villákat kötöz eszközzel. Óvatosan rakodja fel, ill. le a targoncát, (lásd "Rakományegységek felvétele, szállítása és lerakása" oldalon 82). Óvatosan engedje le a targoncát a talajra, és rögzítse elgurulás ellen. A targonca be van rakodva. 37

39 3 A targonca biztosítása szállítás közben FIGYELMEZTETÉS! Véletlenszer elmozdulás szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balasetet idézhet el. A berakodást csak külön erre a feladatra kiképzett szakemberekkel szabad elvégezni a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A rakodófelületnek rögzít gy r kkel és fa padlóburkolattal kell rendelkeznie az ékek rögzítéséhez. A targoncát ékekkel biztosítani kell a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú feszít - vagy rögzít hevedereket használjon. Rögzítés emel oszloppal Rögzítés emel oszlop nélkül A targonca rögzítése szállításhoz El feltételek A targonca biztosan legyen leállítva egy teherautóra vagy pótkocsira, (lásd "A targonca biztonságos parkolása" oldalon 74). Szükséges szerszám és anyag 2 feszít heveder feszít szerkezettel Biztosító ékek. A targonca rögzítéséhez a feszít hevedert (48) az emel állvány f kereszttartóján (3) és a vonószerkezeten (12), ill. a véd tet n (2) és a vonószerkezeten(12) kell rögzíteni. A feszít hevedereket (48) szorosan meg kell húzni a feszít szerkezettel (49). A targonca rögzítve van a szállításhoz. 38

40 4 Els üzembe helyezés Biztonsági utasítások az összeszereléshez és üzembe helyezéshez FIGYELMEZTETÉS! A hibás összeszerelés balesetveszélyt okozhat A targoncának a használat helyén történ összeszerelését, az üzembe helyezést és a vezet oktatását csak a gyártó kifejezetten ezekre a feladatokra kiképzett ügyfélszolgálata végezheti. Csak az emel állvány el írásszer felszerelése után szabad a hidraulikavezetékeket az alapjárm és az emel állvány közötti illeszt felületen összekapcsolni. A targoncát csak ezután lehet üzembe helyezni. Ha több targonca érkezik a szállítmánnyal, akkor ügyelni kell arra, hogy mindig csak azonos sorozatszámmal rendelkez teherfelvev szerkezet, emel állvány és alapjárm kerüljön összeszerelésre. VIGYÁZAT! A járm vet csak akkumulátorárammal szabad hajtani! Az egyenirányított váltóáram kárt okoz az elektronikus alkatrészekben. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 6 m-nél, és legalább 50 mm²-es vezetékkeresztmetszettel kell rendelkezniük. Leszállítás vagy szállítás után az üzemkész állapot a következ képpen érhet el: Ellen rizze a felszerelés teljességét. Ellen rizze a hidraulikaolaj mennyiségét, (lásd "A hidraulikaolajszint ellen rzése" oldalon 150). Szükség esetén szerelje be az akkumulátort, (lásd "Az akkumulátor ki- és beszerelése" oldalon 48). Töltse fel az akkumulátort, (lásd "Az akkumulátor feltöltése" oldalon 46). A targoncát most üzembe lehet helyezni, (lásd "A targonca üzembe helyezése" oldalon 62). Z A targonca mozgatása saját hajtás nélkül, (lásd "A targonca mozgatása saját hajtás nélkül" oldalon 120). 39

41 40

42 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti m veletek elvégzése során a jelen használati útmutató, valamint az elem gyártója és az elem tölt állomás el írásait egyaránt be kell tartani. T zvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A töltési helynek megfelel en szell ztetettnek kell lennie. A t zvédelmi felszerelésnek rendelkezésre kell állnia. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. A csatlakozóknak és a kábelsaruknak tisztáknak kell lenniük, ezeket enyhén be kell vonni akkumulátorpólus véd zsírral, és er sen meg kell húzni. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetel anyaggal kell lefedni. VIGYÁZAT! Az akkumulátorfedél lezárása el tt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. A kábelek sérülése rövidzárlatot okozhat. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésr l szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 41

43 1.1 Általános információk az akkumulátorok kezeléséhez FIGYELMEZTETÉS! Az akkumulátorok kezelése során el forduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgez és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az el írásoknak megfelel en ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen véd ruházatot és véd szemüveget. Ne engedje, hogy az akkumulátorsav b rre, ruházatra vagy szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat b séges mennyiség tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül vagy b rrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat b vízzel azonnal semlegesítse. Csak zárt akkumulátortekn vel ellátott akkumulátort szabad használni. Tartsa be a törvényi el írásokat. FIGYELMEZTETÉS! A nem megfelel akkumulátorok használata balesetet okozhat Az akkumulátor tömege és méretei jelent sen befolyásolják a targonca stabilitását és teherbírását. Az akkumulátorkialakítás módosítása csak a gyártó hozzájárulásával megengedett, mivel kisebb akkumulátorok beszerelése esetén kiegyenlít súlyok szükségesek. Az akkumulátor cseréjénél, ill. beszerelésénél ügyelni kell arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. Miel tt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia ((lásd "A targonca biztonságos parkolása" oldalon 74)). 42

44 2 Akkumulátortípusok VIGYÁZAT! Csak szigetelt fedéllel vagy feszültség alatt álló, szigetelt alkatrészekkel felszerelt akkumulátort használjon. Az akkumulátor súlya az akkumulátor típustábláján található. Az alkalmazástól függ en a targoncák különböz akkumulátortípusokkal vannak felszerelve. A következ táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: Járm típus Megnevezés Kapacitás EFG 425k EFG 425 / V - 4PzW 80V - 4PzS 80V - 4PzS 80V - 5PzW 80V - 5PzS 80V - 5PzS 480 Ah 560 Ah 600 Ah 600 Ah 700 Ah 750 Ah 43

45 80 V-os meghajtó akkumulátor a DIN szabvány hoz hasonlóan Méretek (mm) Targonca max. L max. B H1+/- 2mm EFG EFG 425k/ 425ks EFG 425/ 425s/430 H2 +/- 2mm Névl. súly (-5/+8%) kgban Ah Ah Ah 44

46 3 Az akkumulátor hozzáférhet vé tétele VIGYÁZAT! Balesetveszély nyitott akkumulátorfedél esetén Nyitott akkumulátorfedél esetén az akkumulátorfedél véletlen záródása sérülést okozhat. Az akkumulátorfedél kinyitása után kattintsa be az akkumulátorfedél véletlen bezárása elleni biztosításra szolgáló kart (50). 50 Az akkumulátor hozzáférhet vé tétele El feltételek Parkolja le biztonságosan a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 74). A teherfelvev szerkezet legyen lesüllyesztve. A kapcsolózár legyen KI állásban. A kulcsot húzza ki. A VÉSZLEÁLLÍTÓ kapcsoló KI állásban Oldja ki a kormányoszlop rögzítését (51), tolja el re a kormányoszlopot, és rögzítse ebben a helyzetben. Húzza el re a fedelet (52) annyira, hogy bekattanjon. Óvatosan billentse hátra az akkumulátorfedelet a vezet üléssel (1) együtt ütközésig (nyitási szög = 90 ). Az akkumulátorfedél véletlen bezárása elleni biztosításra szolgáló kart (50) kattintsa be. 52 Z Acélfülkével rendelkez járm esetén az akkumulátorfedél felnyitása el tt tolja a vezet ülést teljesen hátra és a nyissa ki a hátsó szélvéd t. 45

47 4 Az akkumulátor feltöltése FIGYELMEZTETÉS! Robbanásveszély a töltéskor keletkez gázok miatt Az akkumulátor töltés közben oxigénb l és hidrogénb l álló elegyet (durranógázt) bocsát ki. A gázfejl dés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortölt állomás tölt kábelének az akkumulátordugaszhoz történ csatlakoztatása, ill. az onnan történ leválasztása csak kikapcsolt állapotú járm és tölt állomás mellett történhet. A tölt készülék feszültségének és töltési kapacitásának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása el tt ellen rizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelel szell ztetésér l. A töltési folyamat során az akkumulátorcellák felületét tegye szabaddá, hogy megfelel szell zést biztosítson. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A t zvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémb l készült tárgyat az akkumulátorra. Az akkumulátor és a tölt állomás gyártójának biztonsági el írásait feltétlenül tartsa be. 4.1 Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése El feltételek Parkolja le biztonságosan a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 74). Az akkumulátor hozzáférhet. Az akkumulátortölt t kapcsolja ki. Az akkumulátordugaszt (53) válassza le (51) a járm csatlakozójáról. Kösse össze az akkumulátordugaszt (53) a fixen felszerelt tölt készülék tölt kábelével (54), és kapcsolja be a tölt készüléket. Ezzel folyamatban van az akkumulátor töltése

48 4.2 Az akkumulátor feltöltése tölt dugaljjal (o) Töltés FIGYELMEZTETÉS! Robbanásveszély a töltéskor keletkez gázok miatt A ventilátorok m ködését minden egyes töltési folyamat során ellen rizni kell. El feltételek Parkolja le biztonságosan a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 74) Z Z Z Az akkumulátortölt állomás tölt kábelét csatlakoztassa a tölt dugaljba (55). Ventillátorok m ködésének ellen rzése. Ha a ventillátor nem m ködik, nyissa ki a burkolatot az akkumulátor tér szell ztetéséhez. Az akkumulátortól függ en kösse össze a vízellátást (56) az akkumulátor tölt állomással. Kapcsolja be az akkumulátortölt állomást, majd töltse fel az akkumulátort az akkumulátor és a tölt állomás gyártójának el írásai szerint. A töltés befejeztével ellen rizze a ventillátor m ködését, és húzza ki a csatlakozót. Ha a ventillátor nem m köd képes, nyissa ki a burkolatot az akkumulátor tér szell ztetéséhez. Csak legfeljebb 160 A tölt árammal rendelkez tölt t használjon. Az akkumulátor fel van töltve. 47

49 5 Az akkumulátor ki- és beszerelése FIGYELMEZTETÉS! Az akkumulátor ki- és beszerelése során fennálló veszélyek Az akkumulátor ki- és beszerelése során az akkumulátor súlya és az akkumulátorsav zúzódásos, ill. marásos sérüléseket okozhat. A jelen fejezetben szerepl, "Savas akkumulátorok kezelésére vonatkozó biztonsági rendelkezések" c. szakasz elõírásait be kell tartani. Az akkumulátor ki- és beszerelése során viseljen biztonsági véd cip t. Csak szigetelt cellákkal és szigetelt póluscsatlakozókkal felszerelt akkumulátorokat használjon. Az akkumulátor kicsúszásának elkerülése érdekében a targoncát vízszintes helyzetben parkolja le. Akkumulátorcserét csak megfelel teherbírású darulánccal végezzen. A m velet során csak akkumulátorcseréhez engedélyezett felszereléseket használjon (akkumulátorcserél állvány, akkumulátorcserél állomás, stb.). Ügyeljen arra, hogy az akkumulátor a targonca akkumulátorterében stabilan feküdjön fel. VIGYÁZAT! Becsíp désveszély Az akkumulátorház fedelének lezárásakor ügyeljen a becsíp dés veszélyére. Az akkumulátor cseréje közben ne nyúljon az akkumulátor és a keret közé. Viseljen biztonsági véd cip t. Az akkumulátor ki- és beszerelése El feltételek Parkolja le biztonságosan a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 74). Az akkumulátort tegye szabaddá, (lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 45). Az akkumulátor legyen lekötve. Szükséges szerszám és anyag Darulánc 48

50 Z A daruláncot csatlakoztassa függ legesen a véd tet nyílásán keresztül az akkumulátortekn re. A kampót helyezze el úgy, hogy laza darulánc esetén ne eshessen az akkumulátorcellákra. Emelje át a darukötéllel az akkumulátort menetirányban nézve jobbra a kereten, és utána billentse ki oldalra. Ezzel befejezte az akkumulátor kiszerelését. 6 Zárja le az akkumulátorfedelet Az akkumulátorfedél zárása 57 El feltételek Az akkumulátorkábel a kábelvezetésben (57) helyezkedik el. Az akkumulátorfedél véletlen bezárása elleni biztosításra szolgáló kart (50) húzza felfelé a nyitáshoz. Zárja le az akkumulátorfedelet a vezet üléssel 50 A fedelet (52) tolja hátra er sen. A reteszt (58) kattintsa be. Az akkumulátorfedelet lezárta

51 50

52 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok Vezet i jogosultság A targoncát csak olyan személy használhatja, aki képesítést kapott a targoncavezetésre, az üzemeltet nek vagy megbízottjának a vezetésben és a rakományok kezelésében szerzett képességér l számot adott, és akit kimondottan megbíztak a targoncavezetéssel adott esetben be kell tartani a nemzeti el írásokat. A gépkezel jogai, kötelességei és viselkedése A gépkezel nek ismernie kell jogait és kötelességeit, a targonca kezelésére vonatkozóan megfelel képzésben kell részesülnie, és tisztában kell lennie a jelen használati utasítás tartalmával. A kezelõnek a szükséges jogosultságokat meg kell kapnia. Jogosulatlan használat tilalma Munkaid alatt a targoncáért a gépkezel felel s. Meg kell akadályoznia, hogy jogosulatlan személy vezesse vagy m ködtesse a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás A targoncán vagy annak tartozékain észlelt sérüléseket és egyéb meghibásodásokat azonnal tudatni kell a felügyelettel megbízott személlyel. Ha a targonca nem m ködik biztonságosan (pl. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelelõen el nem hárították. Javítások Külön képzés és felhatalmazás nélkül a gépkezel nek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. Semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. 51

53 Veszélyzóna FIGYELMEZTETÉS! Baleset- és sérülésveszély a targonca veszélyzónájában Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, annak teherfelvev szerkezete (például az emel villa vagy a rászerelt egységek) vagy a szállított rakomány haladó, illetve emel mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó rakomány vagy leeresztett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének esetén idõben figyelmeztetõ jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. VESZÉLY! Balesetveszély A vezet nek a targonca üzemeltetése során a véd tet által védett területen kell tartózkodnia. Biztonsági eszközök és figyelmeztet feliratok A jelen üzemeltetési leírásban leírt biztonsági eszközök, figyelmeztet táblák ((lásd "Jelölési helyek" oldalon 29)) és utasítások figyelembe vétele minden esetben kötelez. VIGYÁZAT! Sérülésveszély a csökkent fej feletti szabad tér miatt A csökkent fej feletti térrel rendelkez targoncába figyelmeztet táblát szerelünk a vezet látóterébe. Feltétlenül ügyeljen a táblán javasolt, max. testmagasságra. Ez tovább csökken véd sisak viselésekor. 52

54 2 A kijelz - és kezel elemek leírása

55 Z Sz. Kezel -, ill. Funkció kijelz elem 59 Rögzít fék kar t Rögzít fék behúzása, ill. kioldása 60 Kormánykerék t A targoncát kormányozza. 61 Kezel konzol kijelz egységgel t Akkumulátorkapacitás, üzemórák, hibák, fontos figyelmeztet jelzések, kerékhelyzet és menetirány kijelzése. 62 SOLO-PILOT t A következ funkciók kezelése: MULTI-PILOT o Menetirány el re / hátra Teheremel szerkezet emelése / leengedése Az emel állvány el re- és hátrabillentése Kürtkapcsoló Oldaltoló balra / jobbra (o) Kiegészít hidraulika (o) 63 Kapcsolózár t Vezérl áram ki- és bekapcsolása. A kulcs kihúzásával biztosíthatja, hogy a targoncát illetéktelenek ne kapcsolják be. ISM hozzáférési modul* o Bekapcsolja a targoncát. Kódzár* 64 Fékpedál t Fékezés fokozatmentes szabályozása. 65 Menetpedál t A menetsebesség fokozatmentes szabályozása 66 VÉSZLEÁLLÍTÓ Az áramellátás ki- és bekapcsolása. kapcsoló 67 Oldalsó tartórekesz, kezel konzol t Ki- és bekapcsolja az elektromos opciókat 68 Kett spedállal történ irányítás "hátra menetpedállal 69 Kett spedállal történ irányítás "el re" menetpedállal o o A menetpedál m ködtetésével a targonca hátrafelé halad. A menetsebesség fokozatmentesen szabályozható. A menetpedál m ködtetésével a targonca el refelé halad. A menetsebesség fokozatmentesen szabályozható. *ISM hozzáférési modullal vagy CanCode-dal rendelkez felszereltség esetén lásd az ISM hozzáférési modul üzemeltetési útmutatót, vagy a CanCode üzemeltetési útmutatót. 54

56

57 Sz. Kezel -, ill. Funkció kijelz elem 70 Menetiránykapcsoló t Menetirány, ill. nullaállas kiválasztása. (nincsen kétpedálos vezérlésnél) 71 Kar t A hidraulikus funkciók kezelésére szolgáló kar. 72 Kürt t M ködésbe hozza a figyelmeztet hangjelzést. 73 Kiegészít hidraulikafunkciók engedélyezése gomb o Engedélyezi a kiegészít hidraulikafunkciókat vagy az engedélyköteles hidraulikát. 74 Gombok o A kiegészít hidraulikafunkciók kezelésére szolgáló kar

58 2.1 Kezel konzol kijelz egységgel A kezel konzol kijelz egységén olvashatók az üzemi adatok, az akkumulátortöltés és az üzemórák, valamint a hibák és az információk. Figyelmeztet jelzésként grafikai ábrák láthatók a kezel konzol bal fels részén Sz. Kezel -, ill. kijelz elem 75 Figyelmeztet lámpa A vezérl k túlmelegedése 76 Figyelmeztet lámpa Túlmelegedés a haladóm motornál 77 Rögzít fék figyelmeztet lámpa Funkció A vezérl k túlmelegedése esetén világít A teljesítmény folyamatosan csökken a h mérséklett l függ en A járm mozgató motor h mérsékletét felügyeli Túlmelegedés esetén csökken a teljesítmény Rögzít fék aktív Targonca üzemkész, rögzít fék aktív 78 Targonca üzemben A kapcsolózárt BE állásba kell fordítani 79 Túl kevés fékfolyadék A fékfolyadékszintet a fékfolyadéktartályon lehet ellen rizni az ellen rz kapcsolóval 80 Átkapcsológomb üzemóráról id kijelzésre 81 Figyelmeztet lámpa Túlmelegedés a szivattyúmotornál, szervokormány Targonca üzemórái kapcsolózár BE Az Eff üzemórák a BE vagy KI kóddal kapcsolhatók Id kijelzés A szivattyúmotor és a kormányszervo-motor h mérsékletét felügyeli Túlmelegedés esetén csökken a teljesítmény 57

59 Sz. Kezel -, ill. kijelz elem 82 Üléskapcsoló figyelmeztet lámpa Funkció Üléskapcsoló nincsen zárva A targonca üzemkész, a vezet ülés azonban üres 83 Menetiránykijelz Jobb/bal irányjelz aktiválva ellen rz lámpa 84 Szervizkijelz A szervizelések közötti, beállított id tartam letelt (1000 üzemóra) vagy 12 hónap után FEM ellen rzést kell végrehajtani (villog a kijelz ) 85 FIGYELMEZTETÉS FIGYELMEZTETÉS Meghibásodás esetén villog, felhangzik egy figyelmeztet hang Villog 10% alatti akkumulátorkapacitás esetén 86 Kúszómenetkapcsoló Kúszómenet be- és kikapcsolása 87 Programválasztó gomb Menetprogram kiválasztása (feljebb/lejjebb lépés a menetprogramok listájában egy fokozattal) 88 Üzemi program kijelzése A kiválasztott menetprogram kijelzése (1-t l 5-ig) 89 Beállítás gomb Beírt adatok meger sítése

60 2.2 Oldalsó tartórekesz kezel konzol kapcsoló (o) Funkció Kúszómenet Ülésf tés Emelésletiltás áthidalása Hátsószélvéd -f tés Hátsó ablaktörl 1x nyomja meg > szakaszos 2x megnyomva > gyors 3x nyomja meg > ki nyomva tartva > ablakmosó berendezés bekapcsolása Els ablaktörl 1x nyomja meg > szakaszos 2x megnyomva > gyors 3x nyomja meg > ki nyomva tartva > ablakmosó berendezés bekapcsolása Körbevilágító lámpa Munkareflektor 2.3 Kapcsoló a m szerfalon (o) Funkció Parkolófény Figyelmeztet villogó Járm világítás 59

61 2.4 Kijelzés Sz. Funkció 90 Üzemórakijelzés Hibajelzés: Ha hiba lép fel (Err) vagy figyelmeztetés (Inf) jelenik meg, akkor felt nik a hibakód, ill. az infokód kijelzése. Ha több hiba lépett fel, akkor azok 1,5 másodpercenként váltakozva kerülnek kijelzésre. Felhangzik a figyelmeztet hangjelzés. 91 Akkumulátorkapacitás kijelz Akkumulátor kisülési állapota 92 Menetirány- és kerékálláskijelz Jelzi az el re kiválasztott menetirányt (el re vagy hátra), ill. a kormányzott kerekek kerékállását Menetiránynyíl villog = nem választott menetirányt 60

62 2.4.1 Akkumulátor lemerülésjelz MEGJEGYZÉS Az akkumulátor mélykisülés miatti sérülése Az akkumulátor töltöttségét mutató kijelz alapbeállítása standard akkumulátorra történik. Gondozásmentes akkumulátor (zselés akkumulátor) alkalmazása esetén a kijelz t újra be kell állítani. A beállítást csak a gyártó szervize végezheti el. Az akkumulátor töltéskijelz je az akkumulátor kapacitástartalékát mutatja. Az akkumulátort fel kell tölteni, (lásd "Az akkumulátor feltöltése" oldalon 46). Az akkumulátor töltési állapotát a targonca kijelz jén látható akkumulátorjel (91) mutatja 10%-os lépsekben (100% = 100%-os akkumulátorkapacitás, 0% = 20%-os akkumulátorkapacitás) Akkumulátortöltés-felügyelet A kapacitástartalék túllépése esetén az emel m ködése kikapcsol és csökken a menetsebesség. Megjelenik egy megfelel üzenet a kijelz n. Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 40%-os töltéssel rendelkezik. Z Az emelési foylamat befejezéséhez a kapcsolózárat ki és be kell kapcsolni. Az emelés funkció ezután másodpercig lehetséges Üzemóra-számláló Az üzemórák számlálása akkor történik, ha a járm be van kapcsolva és az üléskapcsoló zárva van. 61

63 3 A targonca üzembe helyezése 3.1 A napi üzembe vétel el tti ellen rzések és tevékenységek FIGYELMEZTETÉS! A targoncán vagy a kiegészít eszközön (egyedi felszereltség) keletkez sérülések balesetekhez vezethetnek. Amennyiben az alábbi ellen rzések során sérülések vagy egyéb hibák állapíthatók meg a targoncán vagy a kiegészít eszközökön (egyedi felszereltségek), a targoncát a szabályszer helyreállításig tilos használni. A felfedezett hibákat haladéktalanul közölje felettesével. A meghibásodott targoncát jelölje meg és helyezze üzemen kívül. A targoncát csak a hiba azonosítása és megszüntetése után szabad ismét üzembe helyezni. 62

64 Napi üzembe helyezés el tti ellen rzés Ellen rizze a teljes járm (mindenekel tt a kerekek, a kerékcsavarok és a teherfelvev szerkezet) épségét szemrevételezéssel. Ellen rizze a villák rögzítését (93) és a villák 93 biztosítását 94). Ellen rizze a hidraulikus rendszer látható részeinek 94 épségét és szivárgását. Ellen rizze, hogy szorosan bekattant-e a vezet ülés. Ellen rizze a kürt, szükség esetén a hátrameneti zümmer (o) m ködését. Ellen rizze a terhelési diagram és a figyelmeztet táblák kifogástalan olvashatóságát. Ellen rizze a kezel - és kijelz elemek m ködését. Ellen rizze a kormányzás m ködését. Ellen rizze a kormányszögkijelz t (o), a kormánykereket forgassa el mindkét irányba ütközésig és ellen rizze, hogy a kerékállás megjelenik-e a kezel konzolon. Ellen rizze, hogy az emel láncokat egyenletesen megfeszítette-e. Ellen rizze a biztonsági öv m ködését. (Az övkihúzónak rántásszer kihúzáskor blokkolnia kell az övet.) Ellen rizze az üléskapcsoló m ködését: üres vezet ülés esetén ne legyen lehetséges a hidraulikafunkciók m ködtetése. Ellen rizze a visszahúzószerkezet m ködését (o). Ellen rizze a Drive-Controlt (o). Emelje a villatartót teher nélkül az oszlopon lév referenciapont fölé. Világít a kijelz n a kúszómenet szimbólum. Szabad, belátható szakaszon óvatosan nyomja le a menetpedált. A maximális sebességet csökkentse lépésben haladásra (3 km/h-re). Ellen rizze az emelés / süllyesztés, billentés és szükség esetén a rászerelt egység hidraulikus funkcióit. Többszöri megnyomással ellen rizze a menetpedál könny mozgatását behúzott rögzít fékkel és üresjáratban. Szemrevételezés útján ellen rizze az akkumulátor rögzítését és a kábelcsatlakozásokat. Ellen rizze az akkumulátorretesz meglétét és m ködését. Oldalsó akkumulátor kivéttel rendelkez targoncák esetén a bal- és jobb ütköz ket (95) az akkumulátor térben ellen rizni kell sérülés szempontjából. Ellen rizze a szélvéd mosó berendezés folyadékszintjét, (lásd "Üzemkész állapot létrehozása" oldalon 72)

65 3.2 Fel- és leszállás Nyissa ki a fülkeajtót (o) A fel-, ill. leszálláshoz kapaszkodjon a fogantyúba (96). 96 Z A vezet ülés (o) emelésére rendelkezésre áll egy további lépcs fok 3.3 Csökkentett fej feletti térrel rendelkez targoncák X (o) FIGYELMEZTETÉS! Egészségügyi károsodás veszélye a munkahely nem megfelel kialakítása miatt Az ajánlott testmagasság figyelmen kívül hagyása esetén a járm kezelése fokozott terhelést és veszélyt jelenthet a vezet számára, aminek során nem kizárható a vezet egészségtelen testtartása és a túlzott fizikai meger ltetés miatti, tartós károsodása. Az üzemeltet nek gondoskodnia kell arról, hogy a járm kezel jének testmagassága ne haladja meg a megadott, maximális testmagasságot. Az üzemeltet nek el kell végeznie a megbízott vezet ellen rzését tekintettel a normális és egyenes, meger ltetés nélküli üléshelyzetre. 64

66 3.4 A vezet hely beállítása FIGYELMEZTETÉS! Balesetveszély A vezet állást ne állítsa el haladás közben. A vezet ülést, a kormányoszlopot és szükség esetén a kartámaszt állítsa be úgy, hogy valamennyi kezel elem biztosan elérhet és fáradásmentesen m ködtethet legyen. A kilátás javítását segít eszközöket (tükör, kamerarendszer stb.) úgy kell beállítani, hogy a munkakörnyezet biztosan belátható legyen A vezet ülés beállítása FIGYELMEZTETÉS! Balesetveszély és egészségkárosodás veszélye A nem megfelel en beállított vezet ülés balesetet és egészségügyi károsodást okozhat. A vezet ülést tilos haladás közben beállítani. A vezet ülésnek beállítás után szorosan be kell kattannia. Ellen rizze a targonca üzembe helyezése el tt a vezet egyéni testsúlyának megfelel beállítást, és állítsa be azt. A súlybeállító kart (97) csak a mélyedésnél fogva szabad megfogni, nem szabad átnyúlni a kar alatt. 65

67 A járm vezet testsúlyának beállítása MEGJEGYZÉS Az optimális csillapítás eléréséhez az ülést a vezet testsúlyára kell beállítani. A vezet testsúlyát a vezet ülésben ülve kell beállítani. Teljesen hajtsa ki a súlybeállító kart (97) a nyíl irányába. Mozgassa a súlybeállító kart (97) fel és le, ha az ülést nagyobb súlyra kívánja beállítani. Mozgassa a súlybeállító kart (97) le és fel, ha az ülést kisebb súlyra kívánja Z beállítani. A vezet testsúlya akkor van megfelel en beállítva, ha a nyíl a figyel ablak (98) középs állásában található. A minimális vagy maximális súly elérését a kar ellenállásának megsz nése jelzi. Teljesen hajtsa be a súlybeállító kart (97) a súlybeállítás után. Ezzel befejez dött a vezet testsúlyának beállítása. A háttámla beállítása Foglaljon helyet a vezet ülésen. A kart (100) húzza meg a háttámla beállításához. A háttámla d lésszögének beállítása. A kart (100) engedje vissza. Ekkor a háttámla bereteszel dik. A háttámla be van állítva. Z A súlybeállító kart (97) csak a mélyedésnél fogja meg, semmi esetre se nyúljon át a súlybeállító kar alatt. 66

68 Az üléspozíció beállítása VIGYÁZAT! Sérülésveszély nem rögzített vezet ülés miatt A nem rögzített vezet ülés haladás közben kicsúszhat a vezetésb l és balesetet okozhat. Az ülésrögzítésnek bepattant helyzetben kell lennie. A vezet ülést tilos haladás közben beállítani. Foglaljon helyet a vezet ülésen. Húzza felfelé a vezet ülés rögzítésének reteszel karját (99) a nyíl irányába. A vezet ülést el re- vagy hátratolással állítsa a megfelel pozícióba. A vezet ülés rögzítésének (99) reteszel karját pattintsa be a helyére. Az üléspozíciót beállította Az ülésf tés ki- és bekapcsolása Nyomja meg az ülésf tés kapcsolót (101). 1. kapcsolóállás = ülésf tés bekapcsolva. 0. kapcsolóállás = ülésf tés kikapcsolva. Az ágyékcsigolya-támasz beállítása (o) Forgassa a kézikereket (102) a kívánt pozícióba. 0 pozíció = nincsen domború felület az ágyékcsigolya területén. 1. pozíció = domború felület növekv mértékben az ágyékcsigolya fels területén. 2. pozíció = domború felület növekv mértékben az ágyékcsigolya alsó területén. Az ágyékcsigolya-támasz be van állítva. 67

69 3.4.2 A kormányoszlop beállítása 51 A kormányoszlop beállítása A kormányoszlop rögzítésének (51) kioldása. Állítsa be a kormányoszlopot a kívánt helyzetbe (magasság és d lésszög). Zárja a kormányoszlop rögzítését (51). A kormányoszlop pozícionálását elvégezte Kartámasz beállítása A kartámasz beállítása Húzza fel a zárat (104) és tartsa ebben a helyzetben. Tolja el a kartámaszt (103) függ legesen és vízszintesen. Engedje el a zárat (104) a kívánt pozícióban. A kartámaszt tolja kissé el re vagy vissza, amíg be nem kattan. A kartámasz pozícionálását elvégezte. 68

70 3.5 Biztonsági öv Z Z VESZÉLY! Fokozott sérülésveszély biztonsági öv nélkül történ haladáskor Személysérülést okozhat, ha nem helyezi fel a biztonsági övet, vagy módosítja azt. A járm bármilyen mozgatása el tt kapcsolja be a biztonsági övet. A biztonsági övet nem szabad átalakítani. Sérült vagy nem m köd képes biztonsági övet csak képzett szakember cserélhet ki. A biztonsági övet minden baleset után ki kell cserélni. Utánszerelés és javítás esetén kizárólag eredeti alkatrész használható. A biztonsági övet védje a szennyez dést l (pl. a targonca leállításakor takarja le), és rendszeresen tisztítsa meg. A befagyott övzárat vagy övbehúzót olvassza ki és szárítsa meg, hogy megakadályozza az ismételt befagyást. A meleg leveg h mérséklete nem haladhatja meg a +60 C-ot! Teend k a járm meredek lejt n történ indításakor A blokkoló automatika a járm er s d lésszöge esetén lezárja az övet. Ekkor a biztonsági övet már nem lehet kihúzni a behúzószerkezetbõl. Óvatosan vezesse ki a járm vet a ferde helyzetb l, majd kapcsolja ki a biztonsági övet. 69

71 4 Munkavégzés a targoncával 4.1 A targonca vezetésére vonatkozó biztonsági rendszabályok Közlekedési útvonalak és munkaterületek Csak a közlekedés számára engedélyezett útvonalakon szabad a járm vel mozogni. Illetéktelen személy nem léphet be a munkaterületre. A terhet csak a külön e célra kijelölt helyen szabad tárolni. A targoncát kizárólag olyan munkaterületen szabad mozgatni, ahol elegend világítás van, hogy ne veszélyeztessen személyeket és anyagokat. A targonca elégtelen fényviszonyok mellett történ üzemeltetéséhez extra felszereltség szükséges. VESZÉLY! A közleked utakon a felületi és pontszer terhelések megengedett értékét túllépni tilos. A beláthatatlan helyeken egy segít személy jelzései alapján kell haladni. A vezet nek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. Vezetés közbeni viselkedés A vezet nek a haladási sebességet a helyi adottságoknak megfelel en kell megválasztania. A sebességet le kell csökkenteni, ha például kanyarodik, sz k átjárón halad át vagy ezek mellett halad el, illetve leng ajtón halad át, valamint ha nem belátható szakaszon közlekedik. A vezet nek mindig megfelel féktávolságot kell tartania az el tte haladó járm t l, folyamatosan uralnia kell a targoncát. Tilos a hirtelen megállás (kivéve vészhelyzetben), a gyors fordulás, valamint az el zés veszélyes vagy nem belátható területeken. Tilos kihajolni vagy kinyúlni a munka- és kezel területr l. A targonca kezelésekor tilos kihangosító nélkül mobiltelefon vagy rádió használata. Viselkedés veszélyhelyzetben Felborulás veszélye esetén semmiképpen se kapcsolja ki a biztonsági övet. A vezet ne ugorjon le a targoncáról. A vezet nek fels testtel a kormánykerékre kell hajolnia és mindkét kezével meg kell ragadnia azt. D ljön a borulási iránnyal ellentétes oldalra. Beláthatóság haladás közben A vezet a haladási irányba nézzen, amely irányba folyamatosan tiszta, akadálytalan kilátással kell rendelkeznie. Ha a szállított rakomány korlátozza a kilátást, haladjon a targoncával úgy, hogy a rakomány hátul helyezkedjen el. Amennyiben ez nem lehetséges, külön személyt kell igénybe vennie a targonca irányításához, aki a járm mellett haladva belátja a haladási útvonalat, és ezzel egyidej leg a vezet vel is szemkontaktusban tud maradni. Ilyenkor csak lépésben, különös óvatossággal haladjon. A szemkontaktus elvesztésekor azonnal állítsa meg a targoncát. 70

72 Z Emelked n és lejt n történ haladás Max. 15%-os ferde vagy lejt s szakaszon történ áthaladás targoncával csak akkor engedélyezett, ha az kijelölt közlekedési út, valamint felülete tiszta, nem csúszós, és ha a targonca m szaki jellemz i lehet vé teszik a biztonságos áthaladást. Ennek során a rakományegységnek mindig az emelked irányába kell elhelyezkednie. Ferde, illetve lejt s szakaszon megfordulni, átlós irányban haladni, valamint azon leparkolni tilos. Lejt s szakaszon csak csökkentett sebességgel szabad haladni, és folyamatosan fel kell készülni a járm fékezésére. Rendkívül óvatosan kell eljárnia a rézs és partfal közelében történ haladáskor. Felvonók és rakodóhidak használata Felvonót csak akkor szabad használni, ha ez megfelel teherbíró képességgel rendelkezik, építésmódjánál fogva alkalmas a rá történ felhajtásra, és az üzemeltet ezt engedélyezi. Err l a felhajtás el tt meg kell gy z dni. Felvonóba a rakományegységgel el re kell behajtani, és úgy kell elhelyezni a targoncát, hogy ne érhessen a felvonóakna falához. Azoknak a személyeknek, akik szintén a felvonóban utaznak, csak akkor szabad beszállniuk, ha a targonca már biztonságosan áll, és kiszálláskor a targonca el tt kell elhagyniuk a felvonót. A vezet nek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. A szállított terhek tulajdonságai A kezel nek meg kell gy z dnie a terhek el írásszer állapotáról. Csak biztonságosan és gondosan felhelyezett terheket szabad mozgatni. Ha fennáll annak veszélye, hogy a rakomány darabjai led lhetnek vagy leeshetnek, akkor megfelel véd eszközt kell alkalmazni. A folyékony terheket biztosítani kell kiloccsanás ellen. Gyúlékony folyadékok (pl. olvadt fém stb.) szállítása csak megfelel kiegészít felszerelés alkalmazása mellett engedélyezett. Ezzel kapcsolatban forduljon Jungheinrich Vev tanácsadójához. A szállított terhek tulajdonságaira vonatkozó biztonsági utasítások rászerelt egységek esetén, (lásd "Rakományegységek felvétele, szállítása és lerakása" oldalon 82). Pótkocsi vontatása A targonca csak alkalmanként használható pótkocsi vontatására, (lásd "Pótkocsi vontatása" oldalon 99). 71

73 4.2 Üzemkész állapot létrehozása A targonca bekapcsolása El feltételek A napi üzembe vétel el tti ellen rzések és tevékenységek végrehajtása, (lásd "A napi üzembe vétel el tti ellen rzések és tevékenységek" oldalon 62). Oldja ki a VÉSZLEÁLLÍTÓ kapcsolót (66), ehhez nyomja be a billen kapcsolót (s), majd húzza felfelé, amíg érezhet en be nem kattan a VÉSZLEÁLLÍTÓ kapcsoló. Dugja a kulcsot a kapcsolózárba (63) és fordítsa ütközésig jobbra "I" állásba. Ellen rizze a fékpedál és a rögzít fék m ködését. A targonca üzemkész állapotban van. A kijelz n (105) felt nik a meglév akkumulátorkapacitás. Z Miután a vészkikapcsolót kihúzta és a kapcsolókulcsot jobbra elfordította, a járm kb. 3-4 másodpercig öntesztet végez (ellen rzi a vezérléseket és a motorokat). Ebben az id szakban a haladó és emel mozgás nem lehetséges. Ha a menetpedált vagy az emel berendezés valamelyik karját megnyomja ez id alatt, a képerny n megjelenik egy tájékoztató üzenet. 72

74 4.3 Az id beállítása Az id beállítása Nyomja meg egyszerre a "h/time" gombot (80) és az up gombot (87). A kijelz n felt nik az óra. Az els számjegy villog. Az up / down gombbal (87) módosíthatja a villogó számjegyet felfelé vagy lefelé. A SET gombbal (89) válthat át a követez számjegyre. Az utolsó számjegy után rögzíti az értéket. Az óra beállítása megtörtént. Z Az Up, ill. Down gomb ismételt megnyomásával állíthatja be az órát, valamint válthat a 24 vagy 12 órás formátum között (SET HOUR 24 H <-> SET HOUR 12 H) 73

75 4.4 A targonca biztonságos parkolása FIGYELMEZTETÉS! A rögzítetlen targonca balesetveszélyes A targonca bekapcsolt emelked n, bekapcsolt rögzít fék nélkül vagy felemelt teherrel, ill. felemelt teherfelvev szerkezettel történ leparkolása veszélyes, és alapvet en nem megengedett. A targoncát csak sík területen parkolja le. Különleges esetben a targoncát pl. ékekkel biztosítsa. Az emel állványt és a teherfelvev szerkezetet mindig teljesen engedje le. Az emel állványt billentse el re. A parkolás helyét úgy válassza meg, hogy a leeresztett villák senkinek ne okozzanak sérülést. Emelked n tilos leparkolni és elhagyni a targoncát A targonca biztonságos leparkolása A parkoló fék (106) kart hátra kell húzni. Kapcsolja a kulcsot a kapcsolózárban (63) 0 állásba. Húzza ki a kulcsot a kapcsolózárból (63). Nyomja le a VÉSZLEÁLLÍTÓ kapcsolót (66). A targoncát biztonságosan leállította. 74

76 4.5 VÉSZLEÁLLÍTÓ VIGYÁZAT! Balesetveszély A VÉSZLEÁLLÍTÓ KAPCSOLÓ haladás közben történ m ködtetésekor a targonca maximális fékezési teljesítménnyel megállásig fékez dik. Ennek során a felvett teher lecsúszhat a villafogakról. Ekkor fokozott baleset- és sérülésveszély áll fenn! A VÉSZLEÁLLÍTÓ kapcsoló m ködtetését nem akadályozhatják a környezetében elhelyezett tárgyak. A VÉSZLEÁLLÍTÓ megnyomása Z A VÉSZLEÁLLÍTÓ (66) nem használható üzemi fékként. Nyomja le a VÉSZLEÁLLÍTÓ (66) kapcsolót. Valamennyi elektromos funkció kikapcsol. A targonca ekkora megállásig lefékez dik. 66 A VÉSZKIKAPCSOLÓ feloldása Nyomja be a billen kapcsolót (s), majd húzza felfelé, amíg érezhet en be nem kattan a VÉSZLEÁLLÍTÓ kapcsoló (66). Ekkor minden elektromos funkció bekapcsol, és a targonca ismét üzemkész állapotban van (feltéve, hogy a targonca a VÉSZKIKAPCSOLÓ m ködtetése el tt üzemkész állapotban volt). 75

77 4.6 Haladás FIGYELMEZTETÉS! Balesetveszély szakszer tlen haladás miatt Menet közben nem szabad felállni a vezet ülésr l. Csak zárt biztonsági övvel és el írásszer en reteszelt burkolattal és ajtóval szabad haladni. Gy z djön meg arról, hogy a menetterület szabad. A menetsebességet az út állapotához, a munkaterülethez és a rakományhoz kell igazítani! Billentse vissza az emel állványt és emelje fel a villatartót kb. 200 mm-rel. Hátramenetkor ügyeljen a szabad kilátásra. Haladás El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). Oldja ki a rögzít féket (59). A menetirányt válassza ki a menetiránykapcsolóval (70). Szükség esetén válassza ki a menetsebességet, ehhez nyomja meg a kúszómenet gombot (107). Emelje fel a villatartót kb. 200 mm-rel. Billentse hátra az emel állványt. Nyomja le a menetpedált (65). A menetsebességet a menetpedállal szabályozhatja (65). A targonca a kiválasztott menetirányba halad

78 Z Kett spedál (extra tartozék) El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). Kett spedállal rendelkez targonca esetén a menetirányt a menetpedálokkal (69;68) választhatja ki. Ha elhagyja a járm vet, akkor a targonca automatikusan nullaállásba kapcsol. Oldja ki a parkolóféket (59). Emelje fel a villatartót kb. 200 mm-rel. Billentse hátra az emel állványt. Nyomja le a menetpedált (69) az el rehaladáshoz. A menetsebességet a menetpedállal szabályozhatja (69). Nyomja le a menetpedált (68) a hátrahaladáshoz. A menetsebességet a menetpedállal szabályozhatja (68). A targonca a kiválasztott menetirányba halad Kormányzás El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). Jobbra kanyarodás: Fordítsa a kormánykereket a kívánt fordulási sugárnak megfelel en az óramutató járásával megegyez irányba. Balra kanyarodás: Fordítsa a kormánykereket a kívánt fordulási sugárnak megfelel en az óramutató járásával ellentétes irányba. 77

79 4.8 Fékezés A járm vet három módon lehet lefékezni: Üzemi fék Irányváltófék Lassító fék és a biztonságos parkoláshoz: Rögzít fék FIGYELMEZTETÉS! Balesetveszély A targonca fékezési tulajdonságai lényegesen függenek az úttest tulajdonságaitól. A vezet köteles figyelembe venni az útviszonyokat és ennek megfelel en fékezni. Óvatosan fékezze le a targoncát, hogy a rakomány ne csússzon meg. Pótkocsival történ mozgás esetén ügyeljen arra, hogy megn a fékút. Veszély esetén csak üzemi fékkel fékezzen. A targonca fékezése üzemi fékkel Nyomja le egészen a fékpedált (64), amíg nem érzékeli a féknyomást. A targonca a fékpedál pozíciójától függ en lefékez. A targonca fékezése irányváltó fékkel Kapcsolja át menet közben a menetiránykapcsolót (70) az ellenkez menetirányba. A targonca addig fékez dik, ameddig meg nem kezd dik az ellenkez irányba történ haladás A targonca fékezése lassító fékkel Vegye le a lábát a menetpedálról (65). A targonca lefékez. 78

80 Rögzít fék Nyomja hátra a rögzít fék karját (59), a rögzít féket kioldotta. Nyomja felfelé a rögzít fék karját (59), a rögzít féket behúzta. A targonca biztonságosan áll. 59 Z A rögzít fék megtartja a targoncát a megengedett legnagyobb terheléssel, tiszta padlóburkolat esetén max. 15%-os lejt n. Emelked n tilos leparkolni és elhagyni a targoncát. 79

81 4.9 Az emel villák beállítása FIGYELMEZTETÉS! Balesetveszély rögzítetlen és rosszul beállított villafogak miatt A villafogak beállítása el tt ellen rizze, hogy fel vannak-e szerelve a biztosítócsavarok (94). A villafogakat úgy állítsa be, hogy a két villafog azonos távolságban legyen a villatartó küls széleit l. A rögzít csap pattanjon be a horonyba a villafogak véletlen mozgásának megakadályozására. A teher súlypontja a villák között középen legyen. 94 Z Az emel villák beállítása El feltételek Biztonságosan parkolja le a targoncát, (lásd "A 108 targonca biztonságos parkolása" oldalon 74). 109 Nyomja felfelé a rögzít kart (108). 110 A villákat (109) a villakereten (110) a megfelel helyzetbe kell tolni. A rakomány biztonságos felemeléséhez a villákat (109) egymástól a lehet legtávolabb kell kitolni és a villakerethez képest középre kell pozícionálni. A rakomány súlypontja a villák között középen (109) legyen. A rögzít kart (108) nyomja lefelé és a villákat tolja el, amíg a rögzít pecek be nem ugrik a vájatba. A villák beállítása befejez dött. 80

82 4.10 Villafogak cseréje FIGYELMEZTETÉS! Sérülésveszély a nem biztosított villák következtében. A villák cseréjekor a lábak sérülésveszélye áll fenn. Tilos a villákat a teste felé húzni. A villákat mindig a testével ellentétes irányba tolja. A nehéz villákat letolás el tt biztosítsa kötöz eszközzel és daruval. A villák cseréje után csavarja be a biztosítócsavarokat (94), és ellen rizze a biztosítócsavarok szorosságát. A biztosítócsavarok meghúzási nyomatéka: 85 Nm. Villafogak cseréje El feltételek Engedje le a teherfelvev szerkezetet és a villafogak ne érjenek a földhöz. Szerelje le a biztosítócsavarokat (94). Oldja meg a villarögzít t (93). Tolja el a villafogakat óvatosan a villatartótól. Ha a villafogakat leszerelte le a villatartóról, akkor kicserélheti azokat

83 4.11 Rakományegységek felvétele, szállítása és lerakása FIGYELMEZTETÉS! A nem el írásszer en rögzített és felhelyezett rakomány balesetveszélyt okoz A rakományegység felvétele el tt a vezet nek meg kell gy z dnie arról, hogy a rakományegységet szabályszer en rakták-e fel a raklapra, és a teher nem lépi-e túl a targonca megengedett teherbírását. Az ott tartózkodó személyeket ki kell utasítani a targonca veszélyzónájából. Azonnal szakítsa meg a targoncával folytatott munkát, ha a személyek nem hagyják el a veszélyzónát. Csak el írásszer en rögzített és felhelyezett terhet szabad szállítani. Ha fennáll annak veszélye, hogy a rakomány darabjai led lhetnek vagy leeshetnek, akkor alkalmazzon megfelel véd eszközt. Tilos a terheket az engedélyezett teherfelvev szerkezeten kívül szállítani. Tilos sérült rakományt szállítani. Ha a rakomány túl magasan van és akadályozza a kilátást el refelé, akkor hátrafelé menetben szállítsa. Hátramenetkor ügyeljen a szabad kilátásra. Tilos túllépni a teherbírási diagramban feltüntetett max. terhelési értékeket. Tilos a megemelt teherfelvev eszközök alá lépni, és ott tartózkodni. A teherfelvev szerkezetre nem szabad fellépni. Tilos a targoncával személyeket felemelni. Ne nyúljon át az emel állványon. Ellen rizze és szükség esetén állítsa be a villafogak távolságát a teher felvétele el tt. Tolja a villafogakat a rakomány alá olyan mélyen, amennyire csak lehet. Rakományegységek felvétele El feltételek A rakományegység legyen szabályszer en a raklapra helyezve. Ellen rizze, ill. szükség esetén állítsa be a villafogak raklapnak megfelel távolságát. A rakományegység súlya feleljen meg a targonca teherbírásának. A villákat súlyos teher esetén egyenletesen kell megterhelni. Irányítsa a targoncát lassan a raklaphoz. Állítsa függ legesre az emel állványt. A villákat lassan vezesse be a raklapba, míg a villa háta fel nem fekszik a raklapra. Emelje fel a teherfelvev szerkezetet. Óvatosan és lassan menjen hátra annyira, hogy a rakományegység a tárolási területen kívülre kerüljön. Hátramenetkor ügyeljen arra, hogy szabad legyen az út. MEGJEGYZÉS Tilos terhet lerakni közlekedési és menekül útvonalon, biztonsági berendezés el tt, és olyan üzemi berendezés el tt, amelynek mindig hozzáférhet nek kell lennie. 82

84 Z Rakományegység szállítása El feltételek A rakomány legyen szabályszer en felvéve. Engedje le a teherfelvev szerkezetet el írásszer szállításhoz (kb mmrel legyen a talaj fölött). Billentse egészen hátra az emel állványt. A targoncát finoman gyorsítsa és fékezze le. A menetsebességet az út állapotának és a szállított rakománynak megfelel en kell megválasztania. Keresztez désnél és átjárónál ügyeljen a forgalomra. Olyan helyeken, ahol nem látja be a területet, a vezet csak irányító segítségével mozogjon. Lejt kön és emelked kön a rakományt mindig a hegy felöli oldalon szállítsa, soha ne menjen keresztbe, és ne forduljon meg. Rakományegység lerakása El feltételek A rakomány tárolására szolgáló hely legyen megfelel. Állítsa függ legesre az emel állványt. A járm vet közelítse óvatosan a rakomány lerakására kijelölt helyhez. Eressze le a teherfelvev eszközt annyira, hogy a villafogak szabaddá váljanak. Kerülje a rakomány durva lerakását, hogy se a rakomány, se a teherfelvev szerkezet ne sérüljön meg. Süllyessze le a teherfelvev szerkezetet. A villafogakat óvatosan húzza ki a raklapból. Ezzel lerakta a rakományegységet. 83

85 4.12 Az emel berendezés és az integrált rászerelt egységek kezelése FIGYELMEZTETÉS! Balesetveszély az emel berendezés és az integrált rászerelt egységek kezelésekor A targonca veszélyzónájában személyi sérülés fordulhat el. Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, annak teherfelvev szerkezete, a rászerelt egységek stb. mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó rakomány, munkaeszközök stb. által érintett területrészeket is. A targonca veszélyzónájában a (normál kezel i helyzetben lév ) kezel n kívül nem tartózkodhatnak személyek. Az ott tartózkodó személyeket ki kell utasítani a targonca veszélyzónájából. Azonnal szakítsa meg a targoncával folytatott munkát, ha a személyek nem hagyják el a veszélyzónát. A targoncát biztosítani kell az illetéktelen személyek által történ használat ellen, ha a személyek figyelmeztetés ellenére sem hagyják el a veszélyzónát. Csak el írásszer en rögzített és felhelyezett terhet szabad szállítani. Ha fennáll annak veszélye, hogy a rakomány darabjai led lhetnek vagy leeshetnek, akkor alkalmazzon megfelel véd eszközt. Tilos túllépni a teherbírási diagramban feltüntetett max. terhelési értékeket. Tilos a megemelt teherfelvev eszközök alá lépni, és ott tartózkodni. A teherfelvev szerkezetre nem szabad fellépni. Tilos a targoncával személyeket felemelni. Ne nyúljon át az emel állványon. A kezel elemeket csak a vezet ülésen ülve szabad irányítani, és tilos lökésszer en m ködtetni. A vezet nek ismernie kell az emel berendezés és a rászerelt készülékek kezelését Az emel berendezés kezelése SOLO-PILOT-tal Emelés és süllyesztés El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). Húzza a SOLO-PILOT kart (111) H irányba, ekkor a terhet felemeli. Nyomja a SOLO-PILOT kart (111) S irányba, ekkor a terhet lesüllyeszti. A teher fel van emelve, ill. le van engedve. S 111 H Z Ha eléri a munkam velet végütköz jét (a nyomáskorlátozó szelep hangja hallható), akkor engedje el a kart. A kar automatikusan visszatér nulla-állásba. 84

86 Az emel állvány el re-/hátrabillentése El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). Húzza a SOLO-PILOT kart (112) R irányba, ekkor az emel állvány visszabillen. Nyomja a SOLO-PILOT kart (112) V irányba, ekkor az emel állvány el rebillen. Az emel állványt el re-, ill. hátrabillentette. V 112 R Z Ha eléri a munkam velet végütköz jét (a nyomáskorlátozó szelep hangja hallható), akkor engedje el a kart. A kar automatikusan visszatér nulla-állásba. Az integrált oldaltoló pozícionálása (kiegészít felszereltség) El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). Húzza a SOLO-PILOT kart (113) R irányba, ekkor a teherfelvev szerkezetet jobbra tolja (a vezet szemszögéb l nézve). Nyomja a SOLO-PILOT kart (113) V irányba, ekkor a teherfelvev szerkezetet balra tolja (a vezet szemszögéb l nézve). Az oldaltoló pozícionálását elvégezte. V 113 R Z Ha eléri a munkam velet végütköz jét (a nyomáskorlátozó szelep hangja hallható), akkor engedje el a kart. A kar automatikusan visszatér nulla-állásba. 85

87 A villafogak pozícionálása integrált villafogállító készülékkel (kiegészít felszereltség) A 111 VIGYÁZAT! A villafogállító készülékkel tilos terheket összeszorítani. Z El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). 114 M ködtesse az átkapcsológombot (114) és egyidej leg húzza a SOLO-PILOT kart (111) Z irányba, ekkor a villafogak összezárnak. M ködtesse az átkapcsológombot (114) és egyidej leg húzza a SOLO-PILOT kart (111) A irányba, ekkor a villafogak szétnyílnak. A villafogak pozícionálását elvégezte. 111 A villafogak együttmozgásának A szinkronizálása integrált villafogállító készülékkel (kiegészít felszereltség) Z El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). A villafogak nem szinkronban mozognak. 114 M ködtesse az átkapcsológombot (114) és egyidej leg nyomja a SOLO-PILOT kart (111) A irányba, ekkor a villafogak teljesen szétnyílnak. M ködtesse az átkapcsológombot (114) és egyidej leg húzza a SOLO-PILOT kart (111) Z irányba, ekkor a villafogak teljesen összezárnak. A villafogak szinkronizálását elvégezte. Z Ha eléri a munkam velet végütköz jét (a nyomáskorlátozó szelep hangja hallható), akkor engedje el a kart. A kar automatikusan visszatér nulla-állásba. 86

88 Az emel berendezés kezelése MULTI-PILOT-tal Emelés és süllyesztés El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). Húzza a MULTI-PILOT-ot (62) H irányba, ekkor a terhet felemeli. Nyomja a MULTI-PILOT kart (62) S irányba, ekkor a terhet lesüllyeszti. A teher fel van emelve, ill. le van engedve. S 62 H Z Ha eléri a munkam velet végütköz jét (a nyomáskorlátozó szelep hangja hallható), akkor engedje el a kart. A kar automatikusan visszatér nulla-állásba. Az emel állvány el re- és hátrabillentése El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). V 62 Nyomja a MULTI-PILOT kart (62) V irányba, ekkor az emel állvány el rebillen. Nyomja a MULTI-PILOT kart (62) R irányba, ekkor az emel állvány visszabillen. Az emel állványt el re-, ill. hátrabillentette. R Z Ha eléri a munkam velet végütköz jét (a nyomáskorlátozó szelep hangja hallható), akkor engedje el a kart. A kar automatikusan visszatér nulla-állásba. 87

89 Az integrált oldaltoló pozícionálása (kiegészít felszereltség) El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). Nyomja a gombot (115) balra, ezzel a teherfelvev szerkezetet balra tolja (a vezet szemszögéb l nézve). Nyomja a gombot (115) jobbra, ezzel a teherfelvev szerkezetet jobbra tolja (a vezet szemszögéb l nézve). Az oldaltoló pozícionálását elvégezte Z Ha eléri a munkam velet végütköz jét (a nyomáskorlátozó szelep hangja hallható), akkor engedje el a kart. A kar automatikusan visszatér nulla-állásba. A villafogak pozícionálása integrált villafogállító készülékkel (kiegészít felszereltség) 116 VIGYÁZAT! A villafogállító készülékkel tilos terheket összeszorítani. El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). 73 Nyomja meg a gombot (116) és egyidej leg a gombot (73), ekkor a villafogak széthúzódnak. Húzza meg a gombot (116) és egyidej leg a gombot (73), ekkor a villafogak összezárnak. A villafogak pozícionálását elvégezte. 88

90 A villafogak együttmozgásának szinkronizálása integrált villafogállító készülékkel (kiegészít felszereltség) 116 El feltételek Hozza létre az üzemkész állapotot, (lásd "Üzemkész állapot létrehozása" oldalon 72). A villafogak nem szinkronban mozognak. 73 Nyomja meg a gombot (116) és egyidej leg a gombot (73), ekkor a villafogak teljesen eltávolodnak egymástól. Húzza meg a gombot (116) és egyidej leg a gombot (73), ekkor a villafogak egészen összezárnak. A villafogak szinkronizálását elvégezte. Z Ha eléri a munkam velet végütköz jét (a nyomáskorlátozó szelep hangja hallható), akkor engedje el a kart. A kar automatikusan visszatér nulla-állásba. 89

91 4.13 Biztonsági utasítások további rászerelt egységek kezeléséhez Z Z A targonca opcionálisan felszerelhet egy vagy több kiegészít hidraulikával a rászerelt egységek üzemeltetéséhez. A kiegészít hidraulikák jelölése: ZH1, ZH2 és ZH3. A cserélhet felszereltség számára rendelkezésre álló kiegészít hidraulikák a villatartóra szerelt cserélhet csatlakozókkal vannak felszerelve. Cserélhet felszereltség felszerelése (lásd "Kiegészít rászerelt egységek felszerelése" oldalon 97). VESZÉLY! Balesetveszély cserélhet felszereltség ráépítése miatt. A cserélhet felszereltség ráépítésekor személyi sérülés fordulhat el. Csak olyan cserélhet eszközöket szabad alkalmazni, amelyek az üzemeltet veszélyelemzése alapján biztosan megfelel k. Csak CE jelöléssel ellátott rászerelt egységeket szabad használni. Csak olyan rászerelt egységet szabad alkalmazni, amelyet a rászerelt egység gyártója az érintett targoncával történ alkalmazásra határozott meg. Csak olyan rászerelt egységet szabad alkalmazni, amelyet az üzemeltet rendeltetésszer en felszerelt. Biztosítania kell, hogy betanítsa a rászerelt egység kezelésére a kezel t, akinek azt rendeltetésszer en kell használnia. Újra meg kell határozni a targonca maradék teherbírását és módosítás esetén külön teherbírás táblával kell jelölni a targoncán. Tartsa be a rászerelt egység gyártójának üzemeltetési útmutatóját. Csak olyan rászerelt egységet szabad alkalmazni, amely nem korlátozza a kilátást menetirányba. Ha korlátozza a kilátást menetirányba, akkor az üzemeltet nek veszélyelemzéssel fel kell mérnie, hogy fel kell-e szerelni a targoncát megfelel segédeszközzel, pl. kamerarendszerrel vagy tükrökkel. Ha ilyen kilátást segít eszközöket alkalmaz, akkor gondosan be kell gyakorolni az ezekkel történ haladást. 90

92 Biztonsági utasítások az oldaltoló és a villafogállító készülék rászerelt egységhez FIGYELMEZTETÉS! Többszörös villafogállító készülék (többszörös raklaplapbefogók) alkalmazásakor balesetet okozhat a látásviszonyok korlátozódása és az oldalirányú borulás elleni biztonság csökkenése. A menetsebességet a látásviszonyoknak és a rakománynak megfelel en kell megválasztani. Hátramenetkor ügyeljen a szabad kilátásra. Biztonsági utasítások a szorító funkcióval rendelkez adapterekhez (p l. bálaszorító, hordószorító, befogó stb.) FIGYELMEZTETÉS! Lees rakomány miatti balesetveszély Hibás kezelés történhet és a rakomány véletlenül leeshet. A szorító funkcióval rendelkez rászerelt egység csatlakoztatása csak olyan targonca esetén lehetséges, amely a kiegészít hidraulikafunkciók engedélyezésére szolgáló gombbal rendelkezik. A szorító funkcióval rendelkez rászerelt egységeket csak olyan targoncán szabad használni, amely fel van szerelve ZH1, ZH2 vagy ZH3 kiegészít hidraulikával. A rászerelt egység csatlakoztatásakor arra kell ügyelni, hogy a rászerelt egység hidraulikavezetékei az engedélyezett csatlakozásokkal legyenek összekapcsolva, (lásd "Kiegészít rászerelt egységek felszerelése" oldalon 97). Biztonsági utasítások a forgató funkcióval rendelkez rászerelt egységekhez FIGYELMEZTETÉS! Balesetveszély nem központos súlypont miatt Forgató készülék alkalmazásakor és nem középpontosan felvett teher esetén a súlypont er sen eltávolodhat a középponttól, és fokozott balesetveszély alakul ki. A menetsebességet a rakománynak megfelel en módosítani kell. Vegye fel a rakományt középpontosan. A teleszkópozható rászerelt egységekre vonatkozó biztonsági utasítások FIGYELMEZTETÉS! Balesetveszély a borulásveszély növekedése és a maradék teherbírás csökkenése miatt Kitolt, teleszkópozható rászerelt egység (pl. el toló villatartó, teleszkópos villafogak, teleszkópozható tolókar) esetén megn a borulásveszély. A teleszkópfunkciót csak ki- és berakodáshoz használja. Rászerelt egység szállításakor mindig teljesen húzza be a teleszkópot. Módosítsa a menetsebességet a tehersúlypont változásának megfelel en. 91

93 Biztonsági utasítások függ terhek szállítására szolgáló rászerelt egységekhez FIGYELMEZTETÉS! Balesetveszély ingó teher és a maradék teherbírás csökkenése miatt. Módosítsa a menetsebességet a rakománynak megfelel en lépésben haladásnál kisebb sebességre. Rögzítse az ingó rakományt pl. kötöz eszközzel. Csökkentse a maradék teherbírást, és szakért i szakvéleménnyel igazolja azt. Biztonsági utasítások ömlesztett áruhoz felszerelt kanállal történ üzemeltetéshez FIGYELMEZTETÉS! Balesetveszély az emel oszlop terhelésének növekedése miatt. A napi üzembe vétel el tti ellen rzések és tevékenységek végrehajtása során, (lásd "A napi üzembe vétel el tti ellen rzések és tevékenységek" oldalon 62), f ként a villatartó, az oszlopsínek és az oszlopgörg k épségét kell ellen rizni. Biztonsági utasítások villatoldáshoz FIGYELMEZTETÉS! Balesetveszély rögzítetlen és túl nagy villatoldás miatt. Nyitott keresztmetszet villatoldás esetén csak olyan terhet szállítson, amely a villatoldás teljes hosszában felfekszik. Csak olyan villatoldást használjon, amely megfelel a targonca villakeresztmetszetének és minimális villahosszának, valamint a villatoldás típustábláján olvasható adatoknak. A villák hossza érje el a villatoldás hosszának legalább 60%-át. Reteszelje a villatoldásokat az alapvillákon. A napi üzembe vétel el tti ellen rzések és tevékenységek végrehajtása során, (lásd "A napi üzembe vétel el tti ellen rzések és tevékenységek" oldalon 62), kiegészít leg ellen rizze a villatoldás reteszelését. A meghibásodott vagy hiányos retesszel rendelkez villatoldást jelölje meg és helyezze üzemen kívül. A meghibásodott vagy hiányos retesszel rendelkez villatoldással felszerelt targoncát ne vegye üzembe. Cserélje ki a villatoldást. A villatoldást csak a hiba elhárítása után helyezheti üzembe ismét. Villatoldást csak akkor használjon, ha a behajtási nyílás területe mentes a szennyez dést l és az idegen testekt l. Szükség esetén tisztítsa meg a villatoldást. 92

94 4.14 A SOLO-PILOT-hoz tartozó további rászerelt készülékek kezelése FIGYELMEZTETÉS! Téves szimbólum miatti balesetveszély Balesetet okozhatnak a kezel elemeken lév olyan szimbólumok, amelyek nem a rászerelt egység m ködését ábrázolják. A kezel elemeket olyan szimbólumokkal kell jelölni, amelyekb l kiderül a rászerelt egység m ködése. Az ISO szerint meg kell határozni a rászerelt egységek mozgásirányát a kezel elem m ködtetési irányához SOLO-PILOT a ZH1 hidraulikacsatlakozó vezérlésével Z Az alkalmazott rászerelt egységekt l függ en a karhoz (113) a rászerelt egység funkciója van hozzárendelve. A használaton kívüli karok funkció nélkül vannak. Csatlakozások (lásd "Kiegészít rászerelt egységek felszerelése" oldalon 97). V 113 R A ZH1 hidraulikacsatlakozó kezelése: Mozgassa a kart (113) V vagy R irányba. A rászerelt egység végrehajtja feladatát. 93

95 SOLO-PILOT a ZH1 és ZH2 hidraulikacsatlakozók vezérlésével Z Az alkalmazott rászerelt egységekt l függ en a karhoz/gombhoz (111, ) a rászerelt egység funkciója van hozzárendelve. A használaton kívüli karok funkció nélkül vannak. Csatlakozások (lásd "Kiegészít rászerelt egységek felszerelése" oldalon 97). V 111 R 113 A ZH1 hidraulikacsatlakozó kezelése: Mozgassa a kart (113) V vagy R irányba. A ZH2 hidraulikacsatlakozó kezelése: Nyomja meg az átkapcsolókart (114) és egyidej leg mozgassa a kart (111) V vagy R irányba. 114 A rászerelt egység végrehajtja feladatát SOLO-PILOT a ZH1, ZH2 és ZH3 hidraulikacsatlakozók vezérlésével Z Az alkalmazott rászerelt egységekt l függ en a karhoz/gombhoz (111, 113, 114, 117) a rászerelt egység funkciója van hozzárendelve. A használaton kívüli karok funkció nélkül vannak. Csatlakozások (lásd "Kiegészít rászerelt egységek felszerelése" oldalon 97). V 111 R A ZH1 hidraulikacsatlakozó kezelése: Mozgassa a kart (113) V vagy R irányba. A ZH2 hidraulikacsatlakozó kezelése: 114 Mozgassa a kart (117) V vagy R irányba. A ZH3 hidraulikacsatlakozó kezelése: Nyomja meg az átkapcsolókart (114) és egyidej leg mozgassa a kart (111) V vagy R irányba. A rászerelt egység végrehajtja feladatát. 94

96 4.15 A MULTI-PILOT kiegészít rászerelt egységeinek kezelése FIGYELMEZTETÉS! Téves szimbólum miatti balesetveszély Balesetet okozhatnak a kezel elemeken lév olyan szimbólumok, amelyek nem a rászerelt egység m ködését ábrázolják. A kezel elemeket olyan szimbólumokkal kell jelölni, amelyekb l kiderül a rászerelt egység m ködése. Az ISO szerint meg kell határozni a rászerelt egységek mozgásirányát a kezel elem m ködtetési irányához MULTI-PILOT a ZH1 hidraulikacsatlakozó vezérlésével Z Az alkalmazott rászerelt egységt l függ en a gombhoz (115) a rászerelt egység funkciója van hozzárendelve. A használaton kívüli karok funkció nélkül vannak. Csatlakozások (lásd "Kiegészít rászerelt egységek felszerelése" oldalon 97). A ZH1 hidraulikacsatlakozó kezelése: Nyomja meg a gombot (115) bal vagy jobb irányba. A rászerelt egység végrehajtja feladatát MULTI-PILOT a ZH1 és ZH2 hidraulikacsatlakozók vezérlésével Z Az alkalmazott rászerelt egységt l függ en a karhoz / gombhoz (115,116,73) a rászerelt egység funkciója van hozzárendelve. A használaton kívüli karoknak nincsen funkciója. Csatlakozások (lásd "Kiegészít rászerelt egységek felszerelése" oldalon 97) A ZH1 hidraulikacsatlakozó kezelése: Nyomja meg a gombot (115) bal vagy jobb irányba. A ZH2 hidraulikacsatlakozó kezelése: Nyomja vagy húzza a kart (116) és egyidej leg m ködtesse a gombot (73). A rászerelt egység végrehajtja feladatát

97 MULTI-PILOT a ZH1, ZH2 és ZH3 hidraulikacsatlakozók vezérlésével Z Az alkalmazott rászerelt egységt l függ en a karhoz/gombhoz (115, 116, 73) a kiegészít rászerelt egységek funkciói vannak hozzárendelve. A használaton kívüli karoknak nincsen funkciója. Csatlakozások (lásd "Kiegészít rászerelt egységek felszerelése" oldalon 97) A ZH1 hidraulikacsatlakozó kezelése: 73 Nyomja meg a gombot (115) bal vagy jobb irányba. A ZH2 hidraulikacsatlakozó kezelése: Nyomja vagy húzza meg a kart (116). A ZH3 hidraulikacsatlakozó kezelése: Nyomja vagy húzza a kart (116) és egyidej leg m ködtesse a gombot (73). A rászerelt egység végrehajtja feladatát. 96

98 4.16 Kiegészít rászerelt egységek felszerelése FIGYELMEZTETÉS! Balesetveszély a helytelenül csatlakoztatott rászerelt egységek miatt. A helytelen hidraulikus csatlakozással rendelkez rászerelt egység balesetet okozhat. A rászerelt egységek felszerelését és üzembe helyezését csak szakképzett és betanított személy végezheti el. Tartsa be a rászerelt egység gyártójának üzemeltetési útmutatóját. Üzembe helyezés el tt ellen rizze a rögzít elemek megfelel és szoros csatlakozását, valamint hiánytalanságát. Üzembe helyezés el tt ellen rizze a rászerelt egység megfelel m ködését. A rászerelt egység hidraulikus csatlakoztatása El feltételek Hidraulikatöml k nyomásmentesítése. A targoncán meglév cserélhet csatlakozók ZH1, ZH2-gyel és ZH3-tel vannak jelölve. A rászerelt egységek mozgásiránya a kezel elemek m ködtetési irányával megegyez módon van meghatározva. Nyomásmentesítse a hidraulikatöml ket Kapcsolja ki a targoncát és várjon néhány percet. Csatlakoztassa és pattintsa be a dugaszoló csatlakozót. A kezel elemeket olyan szimbólumokkal jelölje, amelyekb l kiderül a rászerelt egység m ködése. Elvégezte a rászerelt egység hidraulikus csatlakoztatását. FIGYELMEZTETÉS! Hidraulikus csatlakozások befogó funkciójú rászerelt egységeknél A szorító funkcióval rendelkez rászerelt egység csatlakoztatása csak olyan targonca esetén lehetséges, amely a kiegészít hidraulikafunkciók engedélyezésére szolgáló gombbal rendelkezik. A ZH2 kiegészít hidraulikával rendelkez targonca esetén a befogó funkció csatlakoztatása csak a ZH2-vel jelölt csatlakozópárhoz engedélyezett. A ZH3 kiegészít hidraulikával rendelkez targonca esetén a befogó funkció csatlakoztatása csak a ZH3-mal jelölt csatlakozópárhoz engedélyezett. 97

99 Z A kifolyt hidraulikaolajat megfelel eszközzel kösse meg és az érvényes környezetvédelmi el írásoknak megfelel en ártalmatlanítsa. Ha a hidraulikaolaj b rrel érintkezik, az érintett b rfelületet alaposan le kell mosni vízzel és szappannal! Ha a hidraulikaolaj szembe kerül, azonnal folyó vízzel ki kell öblíteni és orvoshoz kell fordulni. 98

100 5 Pótkocsi vontatása VESZÉLY! Veszély nem megfelel en megválasztott sebesség és túl nagy pótkocsiteher miatt Nem megfelel en megválasztott sebesség és / vagy túl nagy pótkocsiteher esetén kitörhet a targonca kanyarokban vagy fékezéskor. A targonca csak alkalmanként használható pótkocsi vontatására. A pótkocsiterhelés nem haladhatja meg a teherbírástáblán feltüntetett teherbírást, (lásd "Jelölési helyek és típustáblák" oldalon 29). Ha emellett terhet szállít a villákon, akkor a pótkocsi terhét ennek tömegével csökkentenie kell. Tilos túllépni a 5 km/h maximális sebességet. A targoncát huzamos ideig utánfutóval m ködtetni tilos. Támasztó teher nem engedélyezett. Vontatást csak vízszintes, szilárd úton szabad végezni. A kiszámított, engedélyezett pótkocsiterheléssel történ, vontató üzemmódot az üzemeltet nek az adott alkalmazási feltételek mellett a helyszínen ellen riznie kell próbamenet formájában. 99

101 Pótkocsi csatlakoztatása VIGYÁZAT! Becsíp désveszély A pótkocsi csatlakoztatásakor becsíp dés veszélye áll fenn. Speciális vonószerkezet alkalmazásakor be kell tartani a szerkezet gyártójának el írásait. A pótkocsit csatlakoztatás el tt rögzíteni kell elgurulás ellen. Csatlakoztatáskor tilos a targonca és a vonórúd között tartózkodni. A rúdnak vízszintesnek kell lennie, maximum 10 -os mértékben mutathat lefelé, és tilos felfelé mutatnia. Pótkocsi csatlakoztatása El feltételek A targonca és a pótkocsi sík területen álljon. A pótkocsi legyen elgurulás ellen biztosítva. 118 A rögzít csapot (118) nyomja lefelé és 90 -kal fordítsa el. Húzza felfelé a rögzít csapot, a pótkocsi rúdját vezesse be a nyílásba. A rögzít csapot vezesse be, nyomja lefelé, 90 fokkal fordítsa el és pattintsa be. A pótkocsit csatlakoztatta a targoncához. 100

102 6 Extra felszereltség 6.1 CanCode kezel billenty zet A CanCode kezel billenty zet leírása A kezel billenty zetet 10 szám, egy SET gomb és egy o gomb alkotja. Az O gomb jelzi ki a piros/zöld LED-del a következ üzemi állapotot: kódzárfunkció (a járm üzembe helyezése). Paraméterek beállítása és módosítása Set Kódzár A megfelel kód bevitele után a targonca üzemkész. Egyéni kódot lehet hozzárendelni mindegyik targoncához, mindegyik kezel höz vagy valamelyik kezel csoporthoz. A kiszállítási állapotban a kód felragasztott fóliával van jelölve. Az els üzembe helyezéskor módosítsa a master és a kezel i kódot! Z A kiszállítási állapotban a a kezel i kód a billentyy zeten és a CANCODE (o) Üzembe helyezés Kapcsolja be a VÉSZLEÁLLÍTÓ-t. A LED (123) pirosan világít Írja be a kódot. Megfelel kód esetén a LED (123) zölden világít. Ha a LED (123) pirosan villog, akkor rosszul adta meg a kódot, ismételje meg a beírást Set A targoncát bekapcsolta 123 Z A set gombnak (89) nincsen funkciója a kezelési módban. 101

103 Kikapcsolás Nyomja meg az O gombot. A targonca ki van kapcsolva. Z A kikapcsolás automatikusan is történhet az el re beállított id leteltével. Ehhez be kell állítani a megfelel kódzárparamétert, (lásd "Paraméterbeállítások" oldalon 102). Ez a plusz biztonsági mechanizmus azonban semmi esetre sem mentesíti a kezel t azon kötelessége alól, hogy a járm vet annak elhagyása el tt biztosítsa harmadik személy illetéktelen használata ellen. Ezért az üzemeltet nek a járm elhagyásakor minden esetben meg kell nyomnia a kikapcsoló gombot Paraméterbeállítások A hozzáférési kódok módosításához írja be a masterkódot. Z Z A masterkód gyári beállítása Módosítsa a masterkódot az els üzembe helyezéskor! Targoncabeállítás módosítása Nyomja meg az O gombot (122). Írja be a masterkódot. Írja be a háromjegy paraméterszámot. Er sítse meg a set gombbal (89). Írja be a beállítási értéket a paraméterlista szerint. Téves kód bevitele esetén az O gomb (123) LED-je (122) pirosan villog. Írja be ismét a paraméterszámot. Írja be ismét vagy módosítsa a beállítási értéket. Er sítse meg a set gombbal (89). Ismételje meg a folyamatot a többi paraméterhez. Ezután nyomja meg az O gombot (122). A beállítások elmentése megtörtént. 102

104 Paraméterlista Sz. Funkció Beállítási értéktartomány 000 A masterkód módosítása: A masterkód hossza (4-6 jegy ) határozza meg a kód hosszát is (4-6 jegy ). Ha vannak beprogramozott kódok, akkor csak ugyanolyan hosszúságú, új kódot írhat be. Amennyiben módosítani kívánja a kód hosszát, akkor el tte törölje valamennyi kódot. 001 Kód hozzáadása (max. 250) vagy vagy vagy vagy Kód módosítása vagy vagy Standard beállítási érték A sz. LED-ek az 1-3. billenty mez n találhatók. Megjegyzések a munkafolyamathoz 7295 (LED 119 villog) Az aktuális kód beírása meger sítés (set 89) (120 LED villog) Új kód beírása meger sítés (set 89) (LED 121 villog) Az új kód megismétlése meger sítés (set 89) 2580 (LED 120 villog) Kód beírása meger sítés (set 89) (LED 121 villog) A kódbeírás megismétlése meger sítés (set 89) (119 LED villog) Az aktuális kód beírása meger sítés (set 89) (120 LED villog) Új kód beírása meger sítés (set 89) (121 LED villog) a kódbeírás megismétlése meger sítés (set 89) 103

105 Sz. Funkció Beállítási értéktartomány 003 Kód törlése vagy vagy Kódmemória törlése (törli valamennyi kódot) 010 automatikus, id vezérelt kikapcsolás A kezel billenty zet eseményüzenetei A következ eseményeket jelzi ki a pirosan villogó LED (123): Az új masterkód már kód Az új kód már masterkód Nincsen módosítandó kód A kódot olyan másik kódra kívánja módosítani, amely már létezik Nincsen törlend kód A kódmemória megtelt. 6.2 Asszisztenciarendszerek Az Access- Drive- és Lift-Control asszisztenciarendszerek segítik a vezet t a targonca a biztonsági utasítások figyelembevételével történ, biztonságos üzemeltetésében,(lásd "A targonca vezetésére vonatkozó biztonsági rendszabályok" oldalon 70) a jelen üzemeltetési útmutatóban. Vezetés közbeni viselkedés Standard beállítási érték A sz. LED-ek az 1-3. billenty mez n találhatók. Megjegyzések a munkafolyamathoz (LED 120 villog) Új kód beírása meger sítés (set 89) (LED 121 villog) A kódbeírás megismétlése meger sítés (set 89) = törlés más beírás = nem törli = nincs kikapcsolás = kikapcsolási id percben 31 = kikapcsolás 10 másodperc múlva A vezet nek a haladási sebességet a helyi adottságoknak megfelel en kell megválasztania. A sebességet le kell csökkenteni, ha például kanyarodik, sz k átjárón halad át vagy ezek mellett halad el, illetve leng ajtón halad át, valamint ha nem belátható szakaszon közlekedik. A vezet nek mindig megfelel féktávolságot kell tartania az el tte haladó járm t l, folyamatosan uralnia kell a targoncát. Tilos a hirtelen megállás (kivéve vészhelyzetben), a gyors fordulás, valamint az el zés veszélyes vagy nem belátható területeken. Tilos kihajolni vagy kinyúlni a munka- és kezel területr l. 104

106 6.2.1 Access-Control (hozzáférés ellen rzése) A rendszer csak akkor ad engedélyt, ha: 1)a vezet elfoglalta az ülést. 2)bekapcsolta a targoncát a kapcsolózárral (ISM o / Can Code o). 3)becsatolta a biztonsági övet. Z Z Ha a vezet rövid id re elhagyja a vezet ülést, akkor a targonca visszaszállás (az ülés elfoglalása) után és a biztonsági öv ismételt becsatolása után tovább üzemeltethet a kapcsolózár ismételt m ködtetése nélkül. Ha a rendszer nem engedélyezi a haladást, akkor tájékoztató üzenet érkezik. Ekkor ismét végre kell hajtania az 1-3 pontot. 105

107 6.2.2 Drive-Control (vezetésellen rzés) Ez az opció korlátozza a targonca kormányszögt l függ menetsebességét. A max. menetsebesség a gyárilag beállított emelési magasságtól lépésben haladásra (kb. 3 km/h-re) korlátozódik és aktiválódik a kúszómenet ellen rz lámpa. Ha nem éri el ezt az emelési magasságot, a targonca csökkentett gyorsítással a menetpedál által beállított sebességre gyorsul, hogy megel zze a váratlanul er s gyorsítást a kúszómenetb l normál haladásba történ átmenetkor. A normál gyorsítás csak akkor aktiválódik, ha a targonca elérte a menetpedál által el írt sebességet. Z A vezet nek a napi üzembe vétel el tti ellen rzések mellett kiegészít leg (lásd "A napi üzembe vétel el tti ellen rzések és tevékenységek" oldalon 62) a következ ellen rzéseket kell elvégeznie: Az üres teherfelvev szerkezet felemelése a referencia emelési magasság fölé, és annak ellen rzése, hogy világít-e a kúszómenet-kijelz. Ellen riznie kell álló helyzetben történ kormányzással, hogy m ködik-e a kerékállás-kijelz Lift Control (emelésellen rzés) Ezt az opciót tartalmazza a Drive Control, és kiegészít leg felügyeli és szabályozza az oszlopfunkciókat: A billentési sebesség csökkentése az emelési magasságtól függ en ( kb. 1,5 m-es emelési magasságtól). Ha a teherfelvev szerkezet az emelési magasság határértéke alá ereszkedik, akkor a billentési sebesség az irányítókar kitérítése által el írt értékre növekszik ismét. kiegészít leg: billentésszög kijelz, (lásd "Billentésszög kijelz " oldalon 113). A vezet nek a napi üzembe vétel el tti ellen rzések mellett kiegészít leg a következ ellen rzéseket kell elvégeznie: Az üres teherfelvev szerkezet felemelése a referencia emelési magasság fölé, és annak ellen rzése, hogy világít-e a kúszómenet-kijelz, és a billentési sebesség lényegesen csökkent-e. Ellen riznie kell álló helyzetben történ kormányzással, hogy m ködik-e a kerékállás-kijelz. A billentési szög kijelz ellen rzése el re- és hátrabillentéssel. 106

108 6.3 Acélfülke Az acélfülkével ellátott villástargoncák mindkét ajtaját be lehet zárni. VIGYÁZAT! Balesetveszély nyitott ajtó miatt (124) Tilos a nyitott ajtóval (124) történ haladás. Ajtónyitáskor ügyeljen a nyíló ajtó által bejárt területen tartózkodó személyekre. Az ajtót mindig zárni kell és ellen rizni kell a záródást. Az ajtó zárása nem mentesíti a biztonsági öv viselésére vonatkozó kötelezettség alól, (lásd "Biztonsági öv" oldalon 69). Ajtók nyitása és zárása A fülkeajtó a kulcs óramutatóval ellentétes irányba történ fordításával nyitható ki. A fülkeajtó a kulcs óramutatóval megegyez irányba történ fordításával zárható be. A fülke ajtajának kinyitása a zár kinyitásával és a fogantyú (125) meghúzásával történik Tolóablak VIGYÁZAT! Balesetveszély rögzítetlen tolóablak miatt A tolóablakoknak mindig rögzítve kell lenniük. Ajtók nyitása és zárása Nyomja felfelé (127) a reteszt. Tolja az ablakot el re vagy hátra. Pattintsa be a reteszt a rögzítésbe (126)

109 6.5 Automatikus/mechanikus kihajtható kengyel VIGYÁZAT! Balesetveszély a kihajtható kengyel meghibásodása esetén A targoncát soha ne használja m köd képes kihajtható kengyel nélkül. A kihajtható kengyelt minden baleset után vizsgáltassa felül hivatalos szakemberrel. A kihajtható kengyelt nem szabad átalakítani. A kihajtható kengyel zárása nem mentesíti a biztonsági öv viselésére vonatkozó kötelezettség alól, (lásd "Biztonsági öv" oldalon 69). Viselkedés veszélyhelyzetben Felborulás veszélye esetén semmiképpen se kapcsolja ki a biztonsági övet. A vezet ne ugorjon le a targoncáról. A vezet nek fels testtel a kormánykerékre kell hajolnia és mindkét kezével meg kell ragadnia azt. D ljön a borulási iránnyal ellentétes oldalra. A mechanikus kihajtható kengyel kezelése A bal kengyelt a nyitáshoz nyomja befelé és egyidej leg fordítsa felfelé. A kengyel elengedése után automatikusan el re fordul és reteszel dik. Az automata kihajtható kengyel kezelése Nyitáshoz nyomja befelé és egyidej leg fordítsa felfelé a bal kengyelt, ezáltal letiltja a haladás-üzemmódot. A rendszer zárása után a targonca engedélyezi a haladás-üzemmódot. 108

110 6.6 BODYGUARD VIGYÁZAT! Balesetveszély nyitott ajtó miatt (124) Tilos a nyitott ajtóval (124) történ haladás. Ajtónyitáskor ügyeljen a nyíló ajtó által bejárt területen tartózkodó személyekre. Az ajtót mindig zárni kell és ellen rizni kell a záródást. Az ajtó zárása nem mentesíti a biztonsági öv viselésére vonatkozó kötelezettség alól, (lásd "Biztonsági öv" oldalon 69) Húzza a fogantyút (128) a vezet üléshez, ekkor az ajtó kinyílik. Húzza az ajtót (124) a vezet üléshez, ekkor az ajtó záródik. 6.7 Nyári ajtó VIGYÁZAT! Balesetveszély nyitott ajtó miatt (124) Tilos a nyitott ajtóval (124) történ haladás. Ajtónyitáskor ügyeljen a nyíló ajtó által bejárt területen tartózkodó személyekre. Az ajtót mindig zárni kell és ellen rizni kell a záródást. Az ajtó zárása nem mentesíti a biztonsági öv viselésére vonatkozó kötelezettség alól, (lásd "Biztonsági öv" oldalon 69). El feltételek Ajtóellen rz érzékel vel felszerelt targonca esetén a haladás engedélyezése csak akkor történik meg, ha a nyári ajtó zárva van (o). Húzza a fogantyút (128) a vezet üléshez, ekkor az ajtó kinyílik. Húzza az ajtót (124) a vezet üléshez, ekkor az ajtó záródik. 109

111 6.8 A vezet ülés felemelése VESZÉLY! Veszély a borulás elleni biztonság megváltozása miatt Az oldalirányú borulás elleni stabilitás csökken a targonca súlypontjának magasabbra helyez dése miatt. A véd tet feletti magasság megnövekszik300 mm értékkel. A targonca sebességét módosítani kell, f ként kanyarodáskor. Z Ki- és beszállás (lásd "Fel- és leszállás" oldalon 64). 6.9 A vezet ülés beállítása Támlahosszabbító beállítása VIGYÁZAT! A háttámla beállítása a gépjárm haladása közben balesetveszélyt okoz A támlahosszabbítót tilos haladás közben beállítani. A támlahosszabbító magassági helyzetét a rögzít pozíció módosításával állítja be. Húzza a háttámlát felfelé és pattintsa be, ekkor a háttámla hosszabb lesz. Húzza a háttámlát lefelé és pattintsa be, ekkor a háttámla rövidebb. Forgószék beállítása Húzza hátra a reteszkart (129) és egyidej leg forgassa az ülést a kívánt pozícióba. A reteszt kattintsa be. Ezzel befejez dött a forgószék beállítása és rögzítése. Z A targoncát csak rögzített forgószékkel mozgassa

112 6.10 F tés F tés kezelése M ködtesse a forgószabályzót (130) a ventilátor bekapcsolásához. Forgassa el jobbra a h mérsékletszabályozót (131), ekkor növekszik a fülke h mérséklete. Forgassa el balra a h mérsékletszabályozót (131), ekkor csökken a fülke h mérséklete A légsz r cseréje A ventilátorsz r t (132)húzza ki. Új ventilátorsz r t (132) helyezzen be, és ügyeljen szoros illeszkedésére. A sz r kazettát kicserélte. 132 Z Ellen rizze a sz r ket 500 üzemóra után és legkés bb 1000 üzemóra elteltével cserélje ki azokat. 111

113 6.11 Levehet tehervéd rács VIGYÁZAT! Becsíp dés veszélye és a tehervéd rács nagy súlya A tevékenység végzésekor viseljen munkakeszty t és biztonsági véd cip t. A tehervéd rács levételéhez és visszaakasztásához két ember szükséges. A tehervéd rács leszerelése Oldja meg a csavarokat (133) Vegye le a tehervéd rácsot a villatartóról és állítsa le rögzítve. 133 Z A tehervéd rács felszerelése Akassza be a tehervéd rácsot a villatartó fels sínjére. Szerelje fel a csavarokat és húzza meg nyomatékkulccsal. Meghúzónyomaték = 85 Nm 6.12 Az emel letiltás áthidalása Z A korlátozott magasságú munkaterületekhez gyárilag felszerelhet az emel letiltás. Ezzel megszakítja az emel mozgását. Az emelési folyamat folytatása: Nyomja meg az Emelésletiltás áthidalása gombot ((lásd "Oldalsó tartórekesz kezel konzol kapcsoló (o)" oldalon 59)). Húzza meg a kezel kart (111). Az emelésletiltás ki van kapcsolva míg a gombot ismét meg nem nyomják, vagy a villakocsit a beállított magasság érték alá nem süllyesztik. S 111 H 112
