EJC 112 RK. Használati utasítás EJC 112 RK

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "EJC 112 RK. Használati utasítás 07.12 - 11.14 EJC 112 RK"

Átírás

1 EJC 112 RK Használati utasítás U EJC 112 RK

2 Megfelel ségi nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év EJC 112 RK Kiegészít adatok Megbízó Dátum U EK megfelel ségi nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EG (Gépdirektíva) és a 2004/108/EWG (Elektromágneses összeférhet ség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történ átültetésére irányuló megfelel jogi rendelkezést. Az aláírók mindenkor külön-külön jogosultak a m szaki dokumentumok összeállítására. 3

3 4

4 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESZÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMEZTETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁZAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. Z ÉRTESÍTÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

5 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

6 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Az üzemeltet kötelezettségei A rászerelt egységek vagy tartozékok felszerelése B A járm leírása Alkalmazási leírás Járm típusok és névleges teherbírás A menetirány meghatározása A részegységek leírása és m ködésleírás A részegységek áttekintése M ködésleírás M szaki adatok Teljesítményadatok Méretek Tömeg Kerékabroncs EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Jelölési helyek Típustábla A targonca teherbírástáblája Szélterhelés C Szállítás és els üzembe helyezés Darus berakodás Szállítás Els üzembe helyezés D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok 39 2 Akkumulátortípusok Az akkumulátor hozzáférhet vé tétele

7 4 Az akkumulátor feltöltése Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése Az akkumulátor integrált tölt készülékkel történ feltöltése (o) Az akkumulátor ki- és beszerelése Felfelé történ akkumulátorcsere E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása Akkumulátortöltés-felügyelet Akkumulátor lemerülésjelz A targonca el készítése az üzemeltetésre A napi üzembe vétel el tti ellen rzések és tevékenységek Üzemkész állapot létrehozása Az üzemkész állapot létrehozása után elvégzend ellen rzések és tevékenységek A targonca biztonságos parkolása Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok VÉSZLEÁLLÍTÓ Kényszerfékezés Haladás Lassú menet Kormányzás Fékezés A teheremel emelése, ill. süllyesztése Teher felvétele, szállítása és lerakása Zavarelhárítás A targonca nem mozgatható A rakományt nem lehet felemelni A villavég-emelés nem m ködik A targonca mozgatása saját hajtás nélkül Oldja ki és aktiválja a hajtókerékféket A teherfelvev szerkezet vészsüllyesztése Extra felszereltség Kezel billenty (CanCode) (o) Paraméterek Járm paraméterek beállítása CanCode-dal Akkumulátor paraméterek beállítása CanCode-dal ELH 2415 / 2425 / 2435 tölt jelleggörbéjének beállítása CanCode-dal CanDis jelz m szer ISM hozzáférési modul (o) F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Villamossági munkák Ken anyagok és régi alkatrészek Kerekek

8 2.4 Hidraulikus berendezés Emel láncok Ken - és üzemanyagok, kenési útmutató A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez A targonca biztonságos emelése és felbakolása Tisztítási munkák Az elüls burkolat le- és felszerelése A hidraulikaolajszint ellen rzése Húzza meg a kerékanyákat Az elektromos biztosítékok ellen rzése A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Az üzemen kívül helyezés alatt szükséges intézkedések A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése Szervizelés és átvizsgálás Karbantartási ellen rz lista Üzemeltet Vev szolgálat G Akkumulátor függelék Rendeltetésszer használat Típustábla Biztonsági el írások, figyelmeztetések és egyéb utasítások Ólom-sav akkumulátorok vastagbevonatú lemezes cellákkal és folyékony elektrolittal Leírás Üzemeltetés Vastagbevonatú lemezes cellás ólom-sav akkumulátorok karbantartása Zárt, vastagbevonatú lemezes cellákkal rendelkez PzV és PzV-BS ólomakkumulátorok Leírás Üzemeltetés Zárt, vastagbevonatú lemezes cellákkal rendelkez PzV és PzV-BS ólomakkumulátorok karbantartása Aquamatik vízutántölt rendszer Vízutántölt rendszer felépítése M ködésleírás Feltöltés Víznyomás Töltési id Vízmin ség Akkumulátor csövezés

9 6.8 Üzemi h mérséklet Tisztítási intézkedések Servicemobil Elektrolitkeringtet rendszer M ködésleírás Az akkumulátor tisztítása Az akkumulátor tárolása Zavarelhárítás Ártalmatlanítás

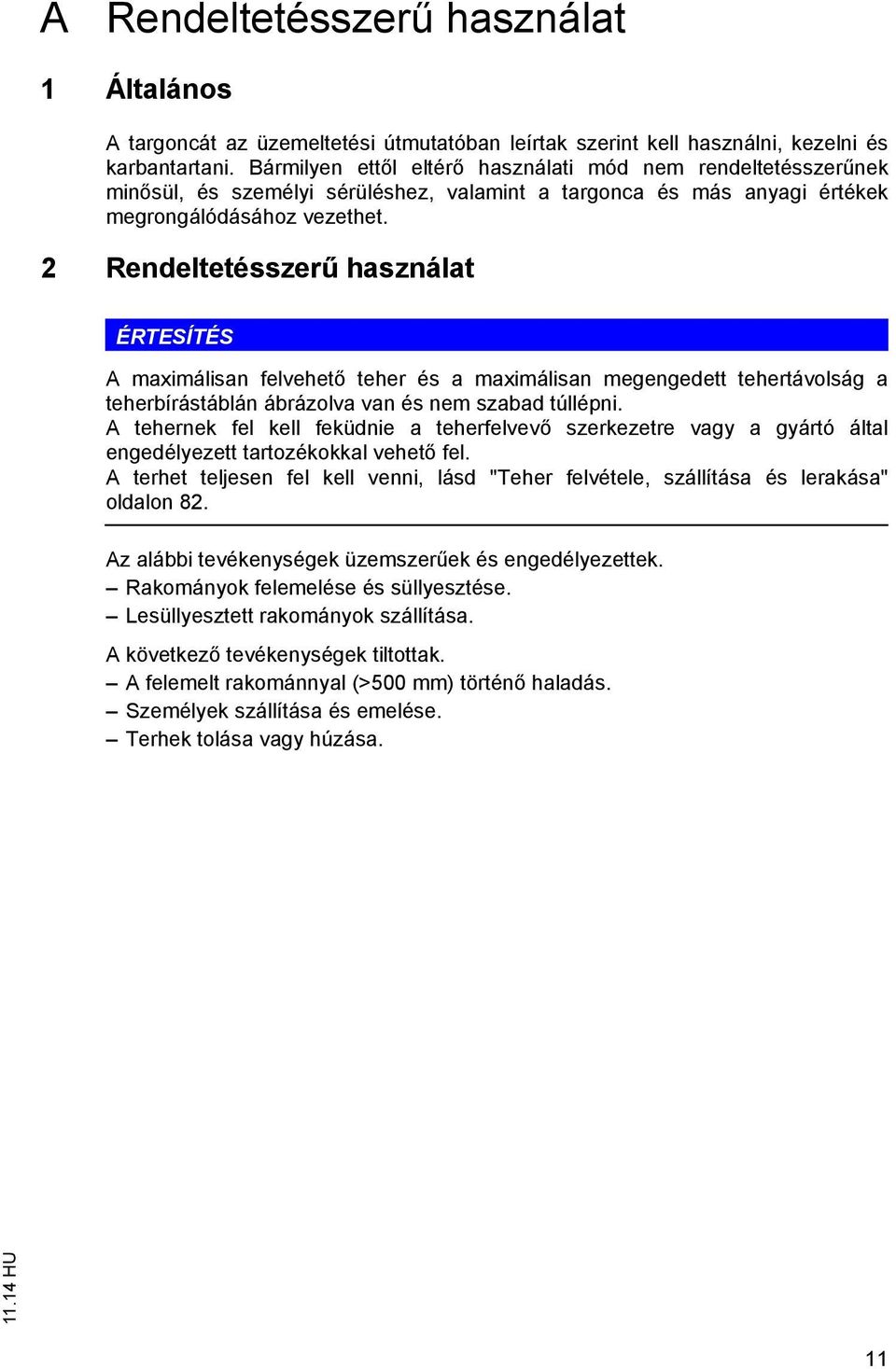

10 A Rendeltetésszer használat 1 Általános A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat ÉRTESÍTÉS A maximálisan felvehet teher és a maximálisan megengedett tehertávolság a teherbírástáblán ábrázolva van és nem szabad túllépni. A tehernek fel kell feküdnie a teherfelvev szerkezetre vagy a gyártó által engedélyezett tartozékokkal vehet fel. A terhet teljesen fel kell venni, lásd "Teher felvétele, szállítása és lerakása" oldalon 82. Az alábbi tevékenységek üzemszer ek és engedélyezettek. Rakományok felemelése és süllyesztése. Lesüllyesztett rakományok szállítása. A következ tevékenységek tiltottak. A felemelt rakománnyal (>500 mm) történ haladás. Személyek szállítása és emelése. Terhek tolása vagy húzása. 11

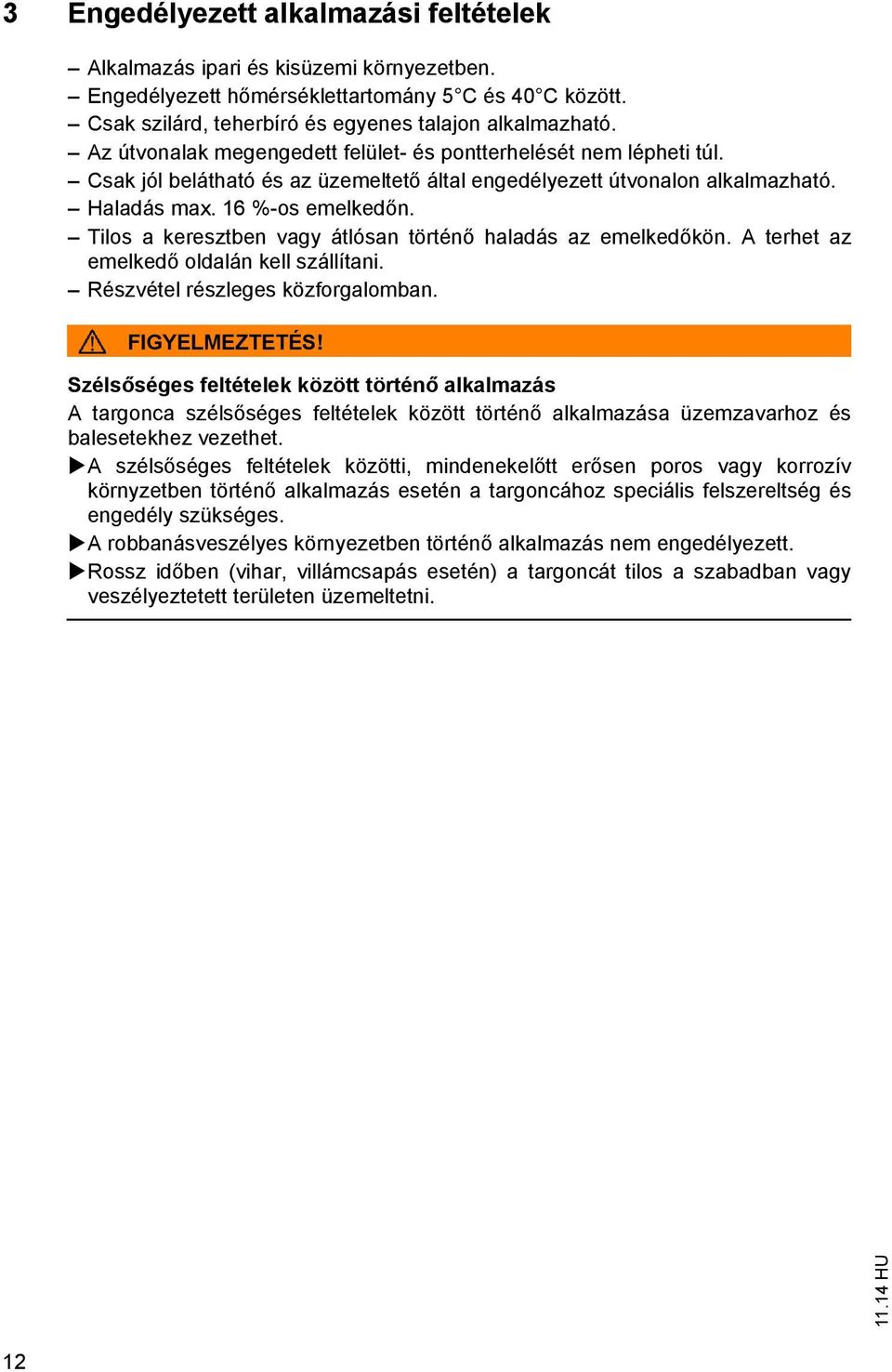

11 3 Engedélyezett alkalmazási feltételek Alkalmazás ipari és kisüzemi környezetben. Engedélyezett h mérséklettartomány 5 C és 40 C között. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Az útvonalak megengedett felület- és pontterhelését nem lépheti túl. Csak jól belátható és az üzemeltet által engedélyezett útvonalon alkalmazható. Haladás max. 16 %-os emelked n. Tilos a keresztben vagy átlósan történ haladás az emelked kön. A terhet az emelked oldalán kell szállítani. Részvétel részleges közforgalomban. FIGYELMEZTETÉS! Széls séges feltételek között történ alkalmazás A targonca széls séges feltételek között történ alkalmazása üzemzavarhoz és balesetekhez vezethet. A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás nem engedélyezett. Rossz id ben (vihar, villámcsapás esetén) a targoncát tilos a szabadban vagy veszélyeztetett területen üzemeltetni. 12

12 4 Az üzemeltet kötelezettségei Üzemeltet alatt az üzemeltetési útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (p. l. lízingelés, kölcsönzés) az üzemeltet az a személy, aki a targonca tulajdonosok és a kezel k közötti meglév szerz déses megállapodás szerint a nevezett üzemi kötelezettségeket észleli. Az üzemeltet nek biztosítani kell a targonca rendeltetésszer használatát és a kezel vagy harmadik személy életét és egészségét veszélyeztet mindenféle veszély elkerülését. Emellett külön figyelmet kell fordítani a baleset-megel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet kötelessége biztosítani, hogy a targonca valamennyi kezel je elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. ÉRTESÍTÉS A jelen használati útmutató figyelmen kívül hagyásával a jótállás megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a jótállás tárgyán. 5 A rászerelt egységek vagy tartozékok felszerelése Olyan rászerelt egységek rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Adott esetben a helyi hatóságok engedélye szükséges. A hatóság beleegyezése nem pótolja a gyártó engedélyét. 13

13 14

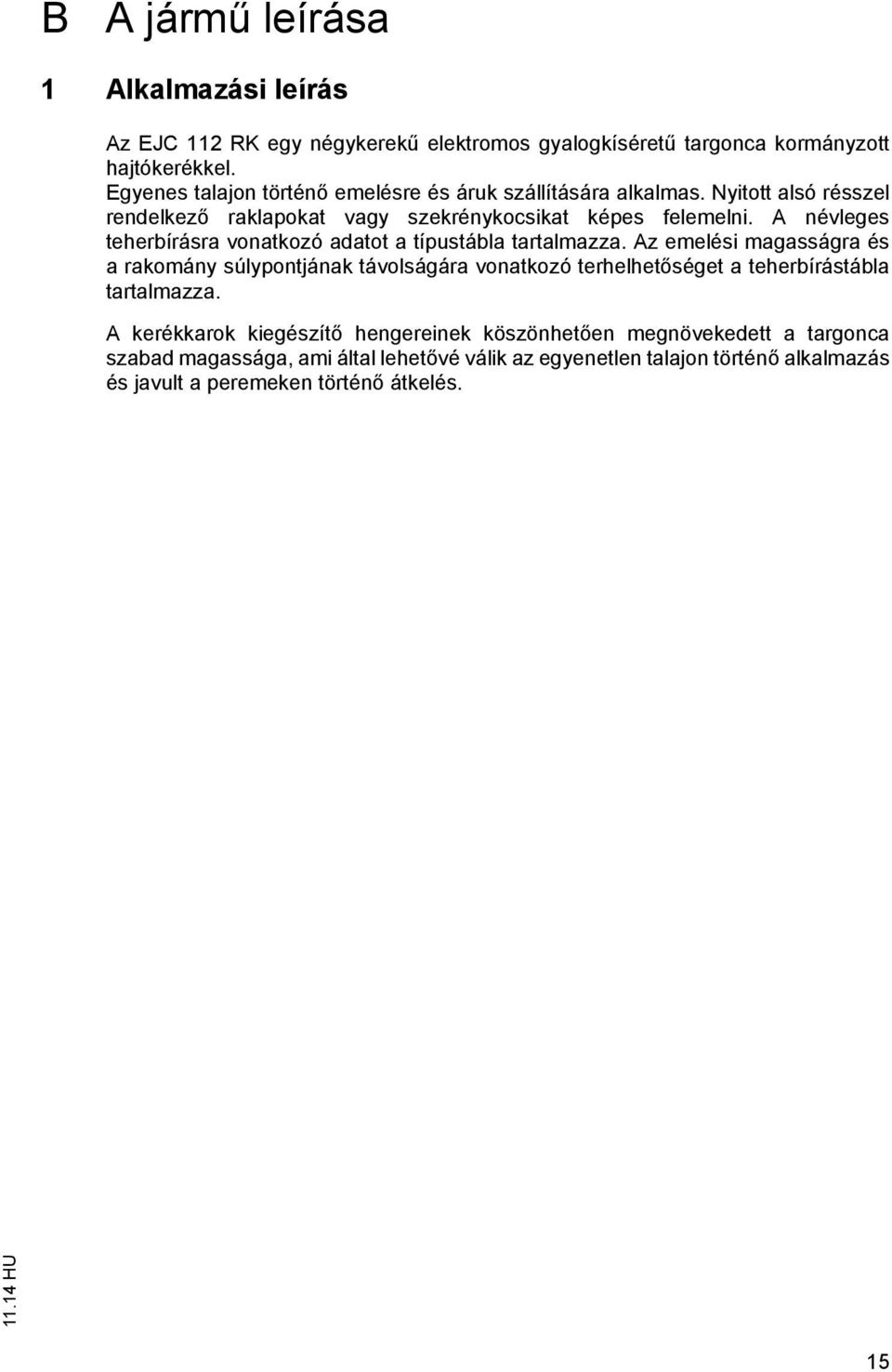

14 B A járm leírása 1 Alkalmazási leírás Az EJC 112 RK egy négykerek elektromos gyalogkíséret targonca kormányzott hajtókerékkel. Egyenes talajon történ emelésre és áruk szállítására alkalmas. Nyitott alsó résszel rendelkez raklapokat vagy szekrénykocsikat képes felemelni. A névleges teherbírásra vonatkozó adatot a típustábla tartalmazza. Az emelési magasságra és a rakomány súlypontjának távolságára vonatkozó terhelhet séget a teherbírástábla tartalmazza. A kerékkarok kiegészít hengereinek köszönhet en megnövekedett a targonca szabad magassága, ami által lehet vé válik az egyenetlen talajon történ alkalmazás és javult a peremeken történ átkelés. 15

15 1.1 Járm típusok és névleges teherbírás A névleges teherbírás típusfügg. A típus nevéb l lehet következtetni a névleges teherbírásra. EJC Típusmegjelölés 1 Gyártási sorozat 12 Névleges teherbírás x 100 kg RK Villavég-emelés A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 16

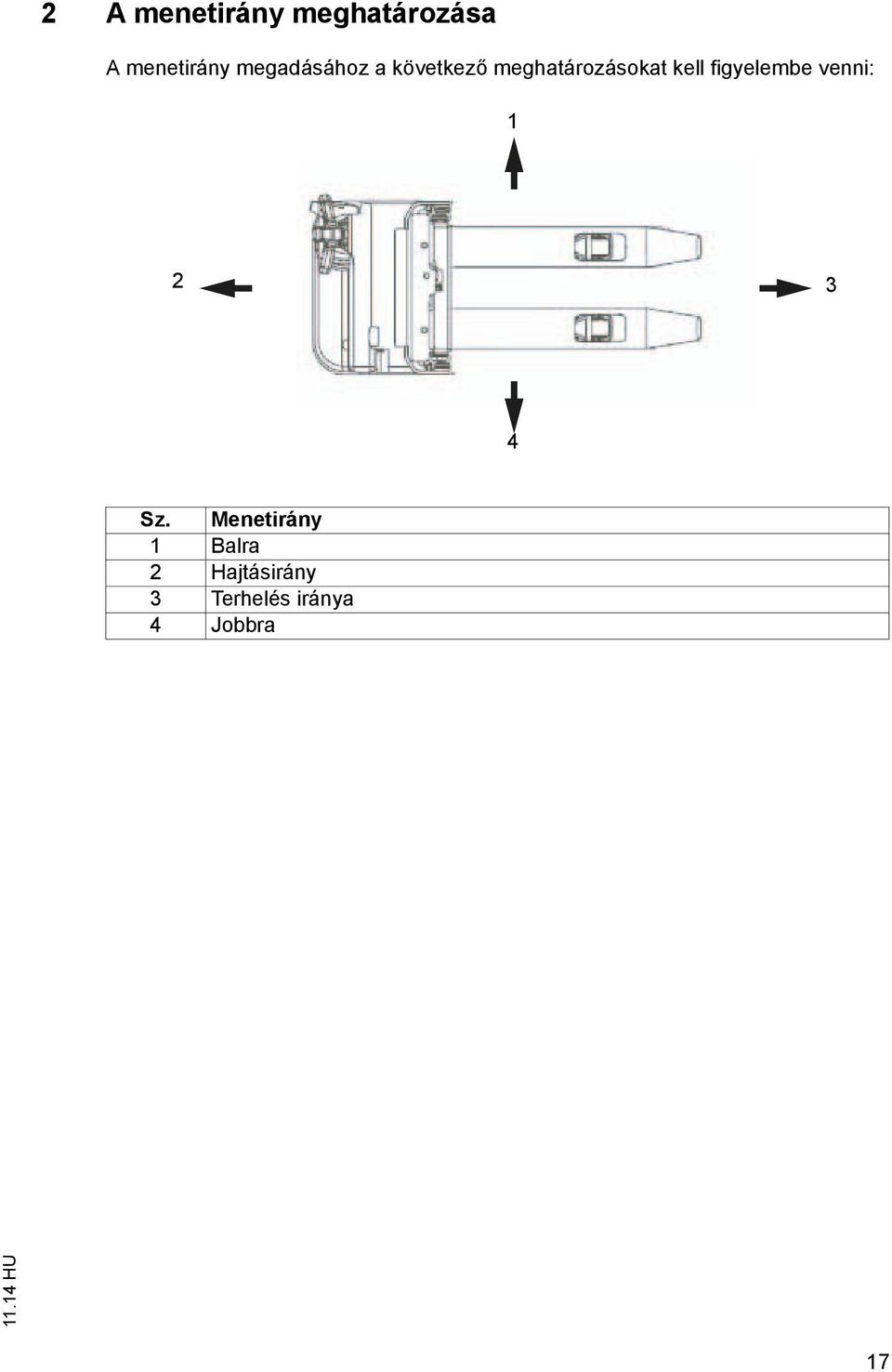

16 2 A menetirány meghatározása A menetirány megadásához a következ meghatározásokat kell figyelembe venni: Sz. Menetirány 1 Balra 2 Hajtásirány 3 Terhelés iránya 4 Jobbra 17

17 3 A részegységek leírása és m ködésleírás 3.1 A részegységek áttekintése

18 Poz Megnevezés 5 t Emel oszlop 6 t Véd üveg o Véd rács (h t házi alkalmazáshoz) 7 t Teherfelvev szerkezet 8 t Menetkapcsoló 9 t Ráfutás elleni biztosító gomb 10 t Lassúmenet gomb 11 t Töltési állapot kijelzése o CanDis 12 t Kapcsolózár o CanCode o ISM hozzáférési modul 13 t VÉSZKI kapcsoló 14 t Vezérl kar 15 t Hajtókerék 16 t Elüls burkolat 17 t Támasztókerék 18 o Integrált tölt készülék 19 o Hálózati csatlakozó (beépített tölt készülék) 20 t Akkumulátorfedél 21 t Kerékkar munkahengerek a villavég emeléshez. t = Alapfelszereltség o = Extra tartozék 19

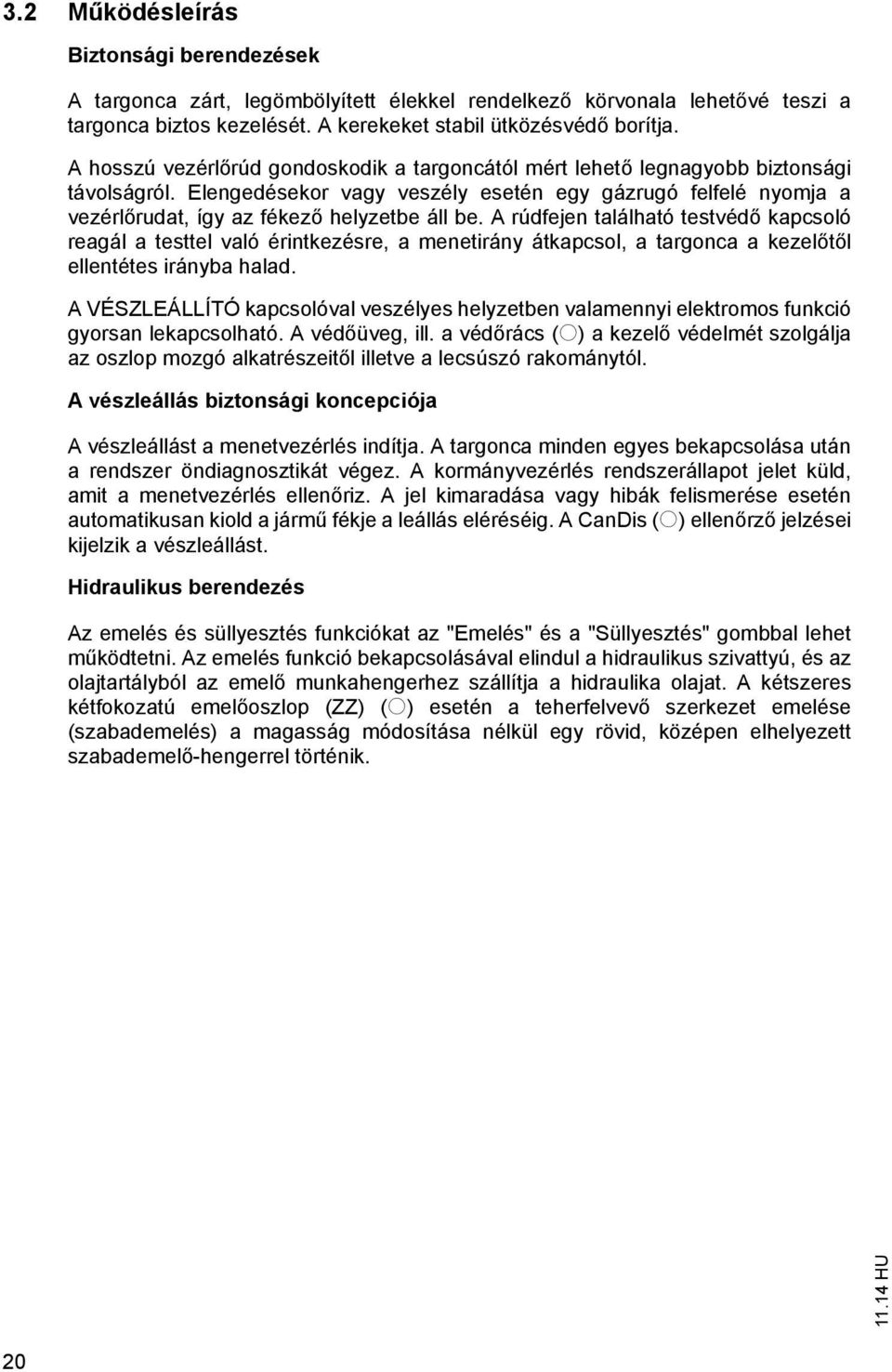

19 3.2 M ködésleírás Biztonsági berendezések A targonca zárt, legömbölyített élekkel rendelkez körvonala lehet vé teszi a targonca biztos kezelését. A kerekeket stabil ütközésvéd borítja. A hosszú vezérl rúd gondoskodik a targoncától mért lehet legnagyobb biztonsági távolságról. Elengedésekor vagy veszély esetén egy gázrugó felfelé nyomja a vezérl rudat, így az fékez helyzetbe áll be. A rúdfejen található testvéd kapcsoló reagál a testtel való érintkezésre, a menetirány átkapcsol, a targonca a kezel t l ellentétes irányba halad. A VÉSZLEÁLLÍTÓ kapcsolóval veszélyes helyzetben valamennyi elektromos funkció gyorsan lekapcsolható. A véd üveg, ill. a véd rács (o) a kezel védelmét szolgálja az oszlop mozgó alkatrészeit l illetve a lecsúszó rakománytól. A vészleállás biztonsági koncepciója A vészleállást a menetvezérlés indítja. A targonca minden egyes bekapcsolása után a rendszer öndiagnosztikát végez. A kormányvezérlés rendszerállapot jelet küld, amit a menetvezérlés ellen riz. A jel kimaradása vagy hibák felismerése esetén automatikusan kiold a járm fékje a leállás eléréséig. A CanDis (o) ellen rz jelzései kijelzik a vészleállást. Hidraulikus berendezés Az emelés és süllyesztés funkciókat az "Emelés" és a "Süllyesztés" gombbal lehet m ködtetni. Az emelés funkció bekapcsolásával elindul a hidraulikus szivattyú, és az olajtartályból az emel munkahengerhez szállítja a hidraulika olajat. A kétszeres kétfokozatú emel oszlop (ZZ) (o) esetén a teherfelvev szerkezet emelése (szabademelés) a magasság módosítása nélkül egy rövid, középen elhelyezett szabademel -hengerrel történik. 20

20 Haladóm Rögzített háromfázisú motor hajtja a hajtókereket egy hengeres-kúpos fogaskerékhajtáson keresztül. Az elektronikus menetvezérlés gondoskodik a haladóm -motor fokozatmentes fordulatszám-szabályozásáról és ezáltal az egyenletes, zökkenésmentes megindulásról, az er teljes gyorsításról és az elektronikusan szabályozott, energiavisszanyer fékezésr l. A rakománytól és a környezett l függ en 3 menetprogram közül választhat: nagy teljesítmény és energiatakarékos jelleggörbe egyaránt elérhet. Vezérl kar A kormányzás ergonómikus vezérl rúddal történik. A haladási és emelési funkciók fogásváltás nélkül finoman kezelhet k. A vezérl kar kormányszöge 180. Villamos berendezés A targonca elektronikus haladásvezérléssel rendelkezik. A targonca elektromos berendezése 24 Volt üzemi feszültséggel rendelkezik. Kezel - és kijelz elemek Az ergonomikus kezel elemek fáradságmentes kezelést tesznek lehet vé a haladó mozgás és a hidraulikus mozgatások finom adagolhatósága érdekében. Az akkumulátor lemerüléskijelz je kijelzi a mindenkori akkumulátorkapacitást. A CanDis kijelz elem (o) a kezel nek fontos információkat jelez, mint menetprogram, üzemórák, akkumulátor kapacitás, eseményüzenetek. Emel oszlop A nagyszilárdságú acélprofilok keskenyek, ami jó kilátást tesz lehet vé a teherfelvev szerkezetre. Az emel sínek, valamint a teherfelvev szerkezet tartós kenés és ezáltal karbantartást nem igényl, ferdén elhelyezett görg kön mozognak Üzemóra-számláló Z Helyezze a targoncát üzemkész állapotba, lásd "Üzemkész állapot létrehozása" oldalon 65 vagy lásd "Kezel billenty (CanCode) (o)" oldalon 92. Az üzemórák akkor számlálódnak, ha a targonca üzemkész állapotban van és egyet az alábbi kezel elemek közül m ködtettek: Állítsa a vezérl kart F menettartományba, lásd "Haladás" oldalon 74. Lassúmenet gomb, lásd oldal 76. Emelés nyomógomb, lásd oldal 80. Süllyesztés nyomógomb, lásd oldal

21 4 M szaki adatok Z A m szaki adatok a német Targonca adatlap el írásainak felel meg. A m szaki változtatás és kiegészítés jogát fenntartjuk. 4.1 Teljesítményadatok Megnevezés 1 EJC 112 RK Q Névleges teherbírás 1200 kg c Rakomány súlypontjának távolsága 600 mm Menetsebesség rakománnyal / rakomány nélkül 6,0 / 6,0 km/h Emelési sebesség teherrel/teher nélkül (ZT - emel oszlop) 0,12 / 0,22 m/s Süllyeszt sebesség rakománnyal / rakomány nélkül 0,33 / 0,33 m/s (ZT - emel oszlop) max. kapaszkodó képesség rakománnyal / rakomány nélkül 8 / 16 % Haladóm -motor teljesítménye S2 60 min. 1,0 kw Emel motor teljesítmény S3 % 2,0 / 12% kw Fogyasztás a német Típuslapok 0,93 kwh/h targoncákhoz" irányelv szerint 1. Az értékek standard 290 ZT oszlopra vonatkoznak akkumulátorral együtt 22

22 4.2 Méretek 23

23 Megnevezés EJC 112 RK h1 Szerkezeti magasság + h mm h2 Szabademelés 100 mm h3 Emelési magasság 2900 mm h4 Kitolt oszlopmagasság 3375 mm h13 A teherfelvev szerkezet lesüllyesztve 90 mm h14 Vezérl kar magasság menethelyzetben 850 / 1305 mm x Rakománytávolság 683 mm y Keréktáv 1186 mm l1 Járm hossz 1822 mm l2 Elüls szerkezet hossza 672 mm b1 Targonca szélessége 800 mm b5 A teherfelvev szerkezet küls távolsága 570 mm b10 Nyomtáv, hajtásoldal 507 mm b11 Nyomtáv, teheroldal 400 mm m2 Szabad magasság 30 mm s/e/l A teherfelvev szerkezet mérete 56/185/1150 mm Ast Munkafolyosó szélessége 2) 1000 x 1200 keresztben elhelyezett raklap esetén 2285 (2071) 3) mm Ast Munkafolyosó szélessége 2) 800 x 1200-as hosszanti raklap esetén 2259 (2121) 3) mm Wa Fordulási sugár 1409 mm 2) a német Típuslapok targoncákhoz" irányelv szerint 3) Zárójelben: Teher mozgása elöl / a padlón 24

24 25

25 4.3 Tömeg EJC 112 RK Saját tömeg akkumulátorral 1) 830 kg Tengelyterhelés terhelt állapotban elöl / hátul akkumulátorral 1) 650 / 1380 kg Tengelyterhelés terheletlen állapotban elöl / hátul kg akkumulátorral 1) 580 / 250 Az akkumulátor tömege 185 kg 1) Az értékek standard 290 ZT oszlopra vonatkoznak akkumulátorral együtt 4.4 Kerékabroncs EJC 112 RK Kerékméret a hajtásoldalon 230 x 70 mm Kerékméret a teheroldalon (egyszer ) Ø 85 x 85 mm Támasztókerék Ø 140 x 54 mm Kerekek száma a hajtásoldalon (x = hajtott) 1 x + 1 Kerekek száma a teheroldalon 2 26

26 4.5 EN szabványok Z Z Tartós zajszint EJC 112 RK: 62 db(a) az EN szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. A folyamatos zajszint szabvány szerinti átlagérték, amely figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMEZTETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 4.6 Alkalmazási feltételek Környezeti h mérséklet és 5 C közötti üzemeltetés esetén 40 C Z Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 4.7 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszer használata esetén. 27

27 5 Jelölési helyek és típustáblák Z Az olyan figyelmeztet és utasításokat tartalmazó tábláknak, mint a teherbírástábláknak, a rögzítési pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, ezeket szükség esetén ki kell cserélni. 5.1 Jelölési helyek Poz Megnevezés 22 Emelési pontok daruval történ rakodáshoz 23 A felemelt teher alá lépni tilos tiltó tábla 24 Tilos az emel oszlopon keresztülnyúlni! tiltó tábla 25 A targonca teherbírás-táblája 26 Sorozatszám 27 A targonca típustáblája 28 Utast szállítani tilos tábla 29 Vizsgamatrica 28

28 Poz Megnevezés 30 Targonca jelölések 29

29 5.2 Típustábla Z Az ábra az EU tagállamok szerinti szabványos kivitelt ábrázolja. Más országokban a típustábla kivitele eltér lehet Z Sz. Megnevezés Sz. Megnevezés 31 Típus 37 Gyártási év 32 Sorozatszám 38 Tehersúlypont távolsága mm-ben 33 Névleges teherbírás kg-ban 39 Hajtásteljesítmény 34 Akkumulátorfeszültség V-ban 40 Min./max. akkumulátorsúly kgban 35 Önsúly akkumulátor nélkül kg-ban 41 Gyártó 36 Opció 42 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (32). 30

30 5.3 A targonca teherbírástáblája 25 -Nr. Serien-Nr. H1 H mm Q1 C1 Q kg C mm A teherbírási tábla (25) megmutatja, hogy vízszintes teherfelvétellel mekkora a targonca maximális teherbíróképessége egy bizonyos C rakomány súlypont esetén (mm-ben), és mekkora a megfelel H emelési magasság (mm-ben). Példa a maximális teherbírás kiszámítására: C1 rakomány súlypont távolság és H1 emelési magasság esetén a maximális teherbírás Q1. A küls oszlopon (43) és a bels emel oszlopon (44) látható nyílformájú jelölések jelzik a kezel nek, hogy mikor éri el a teherbírástáblán el írt emelési magassághatárt

31 5.4 Szélterhelés Nagyfelület terhek emelésekor, süllyesztésekor és szállításakor a szélterhelés befolyásolja a targonca stabilitását. Ha könny terhet tesz ki szélterhelésnek, akkor rögzítse külön a terhet. Ezáltal elkerülhet a teher elcsúszása vagy leesése. Szükség esetén mindkét esetben szüntesse be az üzemeltetést. 32

32 C Szállítás és els üzembe helyezés 1 Darus berakodás FIGYELMEZTETÉS! Veszély, ha a daruzást a feladatra ki nem oktatott személyek végzik A nem megfelel oktatással rendelkez személyek által végzett szakszer tlen daruzás a targonca lezuhanásához vezethet. Ezért a m velet során személyi sérülés és anyagi kár veszélye áll fenn. A berakodás különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. FIGYELMEZTETÉS! A daruval történ berakodás szakszer tlen elvégzése balesetet okozhat Nem megfelel emel eszközök alkalmazása és alkalmas emel eszközök szakszer tlen használat esetén a targonca lezuhanhat a daruval történ berakodás közben. A targoncát és az emel oszlopot emelés közben ne lökje meg, ill. ügyeljen arra, hogy azok csak ellen rzött mozgást végezzenek. Amennyiben szükséges, vezet kötelek segítségével tartsa meg a targoncát és az emel oszlopot. A targonca és az emel oszlop berakodását kizárólag emel eszközök és kötöz elemek kezelésére betanított személyek végezhetik. Daruval történ rakodás esetén viseljen személyi véd eszközöket (p l. biztonsági véd cip t, véd sisakot, sárga mellényt, véd keszty t stb.). Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába és ne tartózkodjon a veszélyes területen. Csak megfelel teherbírású emel berendezéseket szabad használni (a targonca súlyát lásd a típustáblán) A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötöz eszközöket csak az el írt terhelési irányban szabad alkalmazni. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt alkatrésszel. 33

33 A targonca daruval történ rakodása 22 El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 67. Szükséges szerszám és anyag Emel szerkezet Darulánc Eljárásmód Csatlakoztassa a daru láncát a függesztési pontokra (22). A targonca most már készen áll a daruval történ berakodásra. 34

34 2 Szállítás FIGYELMEZTETÉS! Ellen rizetlen mozgás szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balesetet idézhet el. A berakodás csak különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A teherautónak vagy a pótkocsinak rendelkeznie kell rögzít gy r kkel. A targoncát ékekkel biztosítani kell a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú rögzít hevedereket használjon. Használjon csúszásgátló anyagokat a göngyöleg (raklap, ék,...), p. l. csúszásgátló sz nyeg. 35

35 45 45 A targonca rögzítése szállításhoz El feltételek Rakodja be a targoncát. Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon 67. Szükséges szerszám és anyag Rögzít hevederek Eljárásmód A rögzít hevedereket (45) a targoncához és a szállítój rm höz kell kötni, és kell en meg kell feszíteni. A targonca most már készen áll a szállításra. 36

36 3 Els üzembe helyezés FIGYELMEZTETÉS! A nem megfelel energiaforrás használata balesetet okozhat Az egyenirányított váltóáram károsítja a különböz alkatrészeket (vezérlések, érzékel k, motorok, stb.) az elektronikus rendszerben. A nem megfelel kábelek (túl hosszú, túl kis keresztmetszet) az akkumulátorhoz (úszókábel) felmelegedhet, és így a targonca valamint az akkumulátor kigyulladhat. A targoncát csak akkumulátorárammal szabad hajtani. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 6 m- nél, és legalább 50 mm²-es vezeték-keresztmetszettel kell rendelkezniük. Eljárásmód Ellen rizze a felszerelés teljességét. Szükség esetén szerelje be az akkumulátort, lásd "Az akkumulátor ki- és beszerelése" oldalon 52. Töltse fel az akkumulátort, lásd "Az akkumulátor feltöltése" oldalon 43. A targoncát most üzembe lehet helyezni, lásd "A targonca el készítése az üzemeltetésre" oldalon 64. ÉRTESÍTÉS Teher emelése tilos, ha a targoncát tölt kábellel üzemeltetik küls akkumulátorról. ÉRTESÍTÉS H t házi használatra felszerelt targoncák A h t házi használatra készült targoncák h t házi használatra alkalmas hidraulikaolajjal vannak feltöltve, és az emel állványra szerelt véd ablak helyett véd ráccsal rendelkeznek. A h t házi használatra alkalmas hidraulikaolajjal feltöltött targonca h t házon kívüli üzemeltetése megnövelheti a süllyesztés sebességét. Lelapult kerekek Hosszabb leállítás után a kerekek futófelülete kilapulhat. A lapultság negatív hatással van a biztonságra és a stabilitásra. A lapultság egy rövid távolság megtétele után elt nik. 37

37 38

38 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti m veletek elvégzése során a jelen használati útmutató, valamint az elem gyártója és az elem tölt állomás el írásait egyaránt be kell tartani. T zvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A helyiségnek megfelel en szell ztetettnek kell lennie. A t zvédelmi felszerelésnek rendelkezésre kell állnia. VIGYÁZAT! A nem megfelel oltókészülék használata balesetet okozhat T z esetén a vízzel oltás reakciót válthat ki az akkumulátor savval. A sav marási sérüléseket okozhat. Használjon porral oltót. Az ég akkumulátorokat tilos vízzel oltani. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. A csatlakozóknak és a kábelsaruknak tisztáknak kell lenniük, ezeket enyhén be kell vonni akkumulátorpólus véd zsírral, és er sen meg kell húzni. VIGYÁZAT! Rövidzár okozta égési sérülés veszélye A sérült kábelek rövidzárat okozhatnak, így a targonca és az akkumulátor is kigyulladhat. Az akkumulátorfedél lezárása el tt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésr l szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 39

39 FIGYELMEZTETÉS! Az akkumulátorok kezelése során el forduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgez és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az el írásoknak megfelel en ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen véd ruházatot és véd szemüveget. Ne engedje, hogy az akkumulátorsav b rre, ruházatra vagy szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat b séges mennyiség tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül vagy b rrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat b vízzel azonnal semlegesítse. Csak zárt akkumulátortekn vel ellátott akkumulátort szabad használni. Tartsa be a törvényi el írásokat. FIGYELMEZTETÉS! A nem megfelel, Jungheinrich által a targoncában történ használatra nem jóváhagyott akkumulátorok használata veszélyes Az akkumulátorok kialakítása, tömege és méretei nagy mértékben befolyásolják a targonca üzemkészségét, különös tekintettel az állékonyságra és teherbírásra. A Jungheinrich által a targoncához nem engedélyezett akkumulátorok az energivisszatápláló rendszer miatt a fékezési jellemz ket ronthatják, és ezen kívül az elektromos vezérlést is károsíthatják. A Jungheinrich által nem engedélyezett akkumulátorok targoncában történ használata balesetveszélyes és növeli a személyi sérülések kockázatát! Csak a Jungheinrich által az adott targoncához engedélyezett típusú akkumulátort szabad használni. Az akkumulátor felszereltségében történ változtatás csak a Jungheinrich hozzájárulásával megengedett. Az akkumulátor cseréjénél, ill. beszerelésénél ügyeljen arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. A gyártó által nem engedélyezett akkumulátorok használata szigorúan tilos. Miel tt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia (lásd "A targonca biztonságos parkolása" oldalon 67). 40

40 2 Akkumulátortípusok A kivitelt l függ en a targoncák különböz akkumulátortípusokkal vannak felszerelve. A következ táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: Z Akkumulátortípus Kapacitás (Ah) Tömeg (kg) Méretek (mm) 24 V-os 2 PzB X145X560 akkumulátor 24 V-os 2 PzB X146X590 akkumulátor 24 V-os 2 PzV 142 Exide X146X590 akkumulátor 24 V-os 2 PzB X146X682 akkumulátor 24 V-os 2 PzV 170 Exide X146X682 akkumulátor 24 V-os 2 PzV 134 HAWK X146X590 akkumulátor 24 V-os akkumulátor 2 PzV 162 HAWK X145X682 Az akkumulátor súlya az akkumulátor típustábláján található. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetel anyaggal kell lefedni. 41

41 3 Az akkumulátor hozzáférhet vé tétele FIGYELMEZTETÉS! A rögzítetlen targonca balesetveszélyes A targonca emelked n, vagy felemelt teherfelvev szerkezettel történ leparkolása veszélyes, és alapvet en nem megengedett. A targonca legyen sík talajon leállítva. Különleges esetben a targoncát pl. ékekkel biztosítsa. Engedje le teljesen a teherfelvev szerkezetet. A parkolás helyét úgy válassza meg, hogy a leeresztett villák senkinek ne okozzanak sérülést. Nem m köd képes fék esetén a járm vet úgy lehet biztosítani véletlen elmozdulás ellen, hogy ékeket helyez a kerekek alá. VIGYÁZAT! Zúzódásveszély a visszazuhanó akkumulátorfedél által. Ha az akkumulátor fedelet nem hajtják fel teljesen, hirtelen lezuhanhat és zúzódásokat okozhat. Az akkumulátorfedél csak akkor van megfelel en felhajtva, ha több mint 90 -ban nyitva van. Ekkor megtartja a gravitáció. Az akkumulátor fedelet nyissa ki ütközésig. El feltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon Eljárásmód Nyissa ki az akkumulátorfedelet (20). Az esetleg meglév szigetel lapot el kell távolítani az akkumulátorról. Ezzel befejezte az akkumulátor hozzáférhet vé tételét. 42

42 4 Az akkumulátor feltöltése FIGYELMEZTETÉS! Robbanásveszély a töltéskor keletkez gázok miatt Az akkumulátor töltés közben oxigénb l és hidrogénb l álló elegyet (durranógázt) bocsát ki. A gázfejl dés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortölt állomás tölt kábelének az akkumulátordugaszhoz történ csatlakoztatása, ill. az onnan történ leválasztása csak kikapcsolt állapotú járm és tölt állomás mellett történhet. A tölt készülék feszültségének és töltési kapacitásának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása el tt ellen rizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelel szell ztetésér l. A töltési folyamat során a megfelel szell zés érdekében tartsa nyitva az akkumulátorház fedelét, az akkumulátorcellák felületét pedig tegye szabaddá. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méret körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A t zvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémb l készült tárgyat az akkumulátorra. Az akkumulátor és a tölt állomás gyártójának biztonsági el írásait feltétlenül be kell tartani. 43

43 4.1 Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése Az akkumulátor feltöltése El feltételek Tegye hozzáférhet vé az akkumulátort, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 42. Eljárásmód Válassza le az akkumulátordugaszt (46) a járm dugaszról. Kösse össze az akkumulátordugaszt (46) a fixen felszerelt tölt készülék tölt kábelével (47). Indítsa el a töltési folyamatot a tölt készülék üzemeltetési útmutatójának megfelel en. Ekkor folyamatban van az akkumulátor töltése. Az akkumulátortöltés befejezése, üzemkész állapot létrehozása ÉRTESÍTÉS A töltési folyamat megszakításakor nem áll rendelkezésre a teljes akkumulátorkapacitás. El feltételek Az akkumulátor teljesen feltöltött állapotban van. Eljárásmód Fejezze be a töltési folyamatot a tölt készülék üzemeltetési útmutatójának megfelel en. Kösse le az akkumulátordugaszt (46) a fixen felszerelt tölt készülék tölt kábelér l (47). Csatlakoztassa az akkumulátordugaszt (46) a targoncához. 44

44 A targonca ismét üzemkész állapotban van. 45

45 4.2 Az akkumulátor integrált tölt készülékkel történ feltöltése (o) VESZÉLY! Áramütés és gyulladás veszélye A sérült és nem megfelel kábel áramütést okozhat és túlhevülés miatti tüzet okozhat. Csak maximum 30 m hosszúságú hálózati kábelt használjon. Ügyeljen a regionális el írások betartására. Használatkor tekerje le a teljes kábeltekercset. Csak a gyártó eredeti hálózati kábelét használja. A szigetelési osztálynak és a savakkal és lúgokkal szembeni ellenállóságnak meg kell felelnie a gyártó hálózati kábele tulajdonságainak. A tölt csatlakozónak száraznak és tisztának kell lenni. ÉRTESÍTÉS Az integrált tölt készülék szakszer tlen használata anyagi kárt okozhat Az akkumulátortölt készülékb l és az akkumulátorellen rz készülékb l álló integrált tölt készüléket nem szabad felnyitni. Meghibásodás esetén értesítse a gyártó szervizét. A tölt készüléket csak a Jungheinrich által szállított akkumulátorokkal vagy a gyártó szervize által a targonca számára engedélyezett, egyéb akkumulátorokhoz történ illesztés után szabad használni. Tilos a más targoncákkal történ csere. Tilos az akkumulátort egyszerre két tölt készülékhez csatlakoztatni. 46

46 A jelleggörbe beállítása A töltési jelleggörbe beállítása (ELH 2415 / 2425 / 2435) az 1388 paraméter segítségével történik a targonca szoftverb l, lásd "ELH 2415 / 2425 / 2435 tölt jelleggörbéjének beállítása CanCode-dal" oldalon 118. A töltési jelleggörbe beállításához CanCode és CanDis opciókra van szükség. Egyéb esetben a beállítást csak a szakszerviz végezheti. Töltési jelleggörbe hozzárendelése (ELH / / 2435) Töltési jelleggörbe 1 kiválasztott töltési lefutás Nedves akkumulátor: PzS Ah-val Nedves akkumulátor: PzM Ah-val Nedves akkumulátor: PzS impulzus jelleggörbével Ah 2 Nedves akkumulátor: PzM Ah-ás impulzus jelleggörbével 3 Gondozásmentes: PzV Ah-val 4 Gondozásmentes: PzV Ah-val 5 Gondozásmentes: PzV Ah-val 6 Gondozásmentes: PzV Ah 1. A 3-6 jelleggörbéket az ELH 2415 nem támogatja. 2. Az 5-6 jelleggörbéket az ELH 2425 nem támogatja. 47

47 ÉRTESÍTÉS Az 1388 paraméter beállítása állandóra lezárja a tölt készüléket, így a tölt készülék nem tölti az akkumulátort. PzS Ah nedves akkumulátor esetén alkalmazható az 1-es és az 2-es jelleggörbe is. Ha az ELH 2415 / 2425 esetén olyan jelleggörbe kerül beállításra, melyet a tölt nem támogat, a töltésjelz pirosan világít. Minden más jelleggörbe ( 8) zárolja a tölt készüléket, ill. a tölt készülék nem tölti az akkumulátort. ÉRTESÍTÉS Kiszállítási állapotban a töltési jelleggörbe a vev igényeinek megfelel akkumulátorhoz van beállítva. Az akkumulátortípus cseréjénél az akkumulátor típus jelleggörbéjét be kell állítani. Különben az akkumulátor vagy a tölt károsodhat. 48

48 Az integrált tölt készülékkel történ feltöltés indítása ELH hálózati csatlakozás Hálózati feszültség: 230 V / 115 V (+15/-10%) Hálózati frekvencia: 50 Hz / 60 Hz A tölt készülék hálózati kábele és hálózati csatlakozója (19) az elüls burkolatba vagy az akkumulátortérbe van integrálva. Az akkumulátor feltöltése El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 67. Tegye hozzáférhet vé az akkumulátort, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 42. A tölt készüléken megfelel tölt program van beállítva Eljárásmód Az esetleg meglév szigetel lapot távolítsa el az akkumulátorról. Az akkumulátor csatlakozódugasza legyen bedugva. A hálózati csatlakozót (19) dugja be egy hálózati csatlakozóaljzatba. Húzza felfelé a VÉSZLEÁLLÍTÓ kapcsolót. A villogó LED kijelzi a töltési állapotot, ill. az üzemzavart (a villogó kódokhoz lásd a LED jelzések cím táblázatot). Ekkor folyamatban van az akkumulátor töltése. Z Amennyiben a hálózati csatlakozó (19) a hálózatra van csatlakoztatva, akkor megszakad a targonca összes elektromos funkciója (elektromos elindulásvédelem). Ekkor nem lehetséges a targonca üzemeltetése. 49

49 Az akkumulátortöltés befejezése, üzemkész állapot létrehozása ÉRTESÍTÉS A töltési folyamat megszakításakor nem áll rendelkezésre a teljes akkumulátorkapacitás El feltételek Az akkumulátortöltés teljesen befejez dött. Eljárásmód A hálózati csatlakozót húzza ki a hálózati dugaljból, és helyezze el a kábellel együtt a tartórekeszben. Az esetleg meglév szigetel lapot helyezze vissza az akkumulátorra. Zárja az akkumulátorfedelet. A targonca ismét üzemkész állapotban van. Z VIGYÁZAT! A sérült hálózati kábel veszélyes Az akkumulátorfedél lezárásakor a hálózati kábel nem csíp dhet be. Töltési id A töltési folyamat id tartama függ az akkumulátor kapacitásától. Hálózati kimaradás után automatikusan folytatódik a töltés. A töltés megszakítható a hálózati csatlakozó kihúzásával, majd folytatható. 50

50 LED kijelz (49) Zöld LED (töltési állapot) világít A töltés befejez dött; az akkumulátor fel van töltve. (töltésszünet, csepp- vagy kiegyenlít töltés). lassan villog Töltési folyamat. gyorsan villog Kijelzés a töltés kezdetekor vagy új jelleggörbe beállítása után. A villogó impulzusok száma megfelel a beállított jelleggörbének. 49 Piros LED (meghibásodás) világít Túlmelegedés. A töltés megszakadt. lassan villog A biztonsági töltési id túllépése. A töltés megszakadt. A töltés újrakezdéséhez szükséges a hálózati betáplálás megszakítása. gyorsan villog A jelleggörbe beállítása érvénytelen. Csepptöltés A csepptöltés automatikusan megkezd dik a töltés befejezése után. Részleges töltés A tölt készüléket úgy alakítottuk ki, hogy az automatikusan igazodik a feltételekhez, ha részlegesen feltöltött akkumulátort tölt. Ez minimalizálja az akkumulátor elhasználódását. 51

51 5 Az akkumulátor ki- és beszerelése FIGYELMEZTETÉS! Az akkumulátor ki- és beszerelése során fennálló veszélyek Az akkumulátor ki- és beszerelése során az akkumulátor súlya és az akkumulátorsav zúzódásos, ill. marásos sérüléseket okozhat. A jelen fejezetben szerepl, "Savas akkumulátorok kezelésére vonatkozó biztonsági rendelkezések" c. szakasz elõírásait be kell tartani. Az akkumulátor ki- és beszerelése során viseljen biztonsági véd cip t. Csak szigetelt cellákkal és szigetelt póluscsatlakozókkal felszerelt akkumulátorokat használjon. Az akkumulátor kicsúszásának elkerülése érdekében a targoncát vízszintes helyzetben parkolja le. Akkumulátorcserét csak megfelel teherbírású darulánccal végezzen. A m velet során csak akkumulátorcseréhez engedélyezett felszereléseket használjon (akkumulátorcserél állvány, akkumulátorcserél állomás, stb.). Ügyeljen arra, hogy az akkumulátor a targonca akkumulátorterében stabilan feküdjön fel. 52

52 5.1 Felfelé történ akkumulátorcsere Z Z Az akkumulátor kiszerelése El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 67. Tegye hozzáférhet vé az akkumulátort, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 42. Szükséges szerszám és anyag Darulánc Eljárásmód Válassza le az akkumulátordugaszt a járm dugaszról. Az akkumulátorkábelt rakja le úgy az akkumulátortartóra, hogy az akkumulátor kihúzásakor ne nyírja el. Csatlakoztassa a daruláncot a szemekhez (50). Az emel horgot úgy kell elhelyezni, hogy laza darulánc esetén ne eshessen az akkumulátorcellákra. A darunak függ legesen kell húznia, hogy ne nyomja össze az akkumulátortartót. Az akkumulátort darulánccal lassan felfelé húzza ki az akkumulátortartóból. Ezzel befejezte az akkumulátor kiszerelését

53 Z Z Az akkumulátor beszerelése El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 67. Eljárásmód A beszerelés fordított sorrendben történik; ennek során ügyeljen az akkumulátor megfelel beszerelési helyzetére és helyes csatlakoztatására. Az akkumulátorkábelt rakja le úgy az akkumulátortartóra, hogy a bevezetésnél ne nyíródhasson el. Csatlakoztassa az akkumulátordugaszt a járm dugaszhoz. VIGYÁZAT! Zúzódásveszély Az akkumulátorfedél lezárásakor ügyelni kell a zúzódásveszélyre. Tilos az akkumulátorfedél és a keret közé nyúlni, az akkumulátor fedelét csak az erre a célra kialakított fogantyúnál fogja meg. Az akkumulátor fedelét óvatosan és lassan zárja be. Zárja le az akkumulátorfedelet. Az akkumulátort beszerelte. Z Ismételt beszerelés után ellen rizze valamennyi kábel- és dugaszos csatlakozás esetleges látható sérüléseit. 54

54 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok Vezet i jogosultság A targoncát csak olyan személy használhatja, aki képesítést kapott a targoncavezetésre, az üzemeltet nek vagy megbízottjának a vezetésben és a rakományok kezelésében szerzett képességér l számot adott, és akit kimondottan megbíztak a targoncavezetéssel adott esetben be kell tartani a nemzeti el írásokat. A kezel jogai, kötelességei és viselkedése A gépkezel nek ismernie kell jogait és kötelességeit, a targonca kezelésére vonatkozóan megfelel képzésben kell részesülnie, és tisztában kell lennie a jelen használati utasítás tartalmával. A gyalogvezérlésû szintenjáró szállítógépek kezelésénél biztonsági véd cip t kell viselni. Jogosulatlan használat tilalma A munkaid alatt a targoncáért a kezel felel s. A kezel nek meg kell akadályoznia, hogy jogosulatlan személy vezesse, vagy m ködtesse a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás A targoncán vagy annak tartozékain észlelt sérülést és egyéb meghibásodást azonnal tudatni kell a felettes személlyel. Ha a targonca nem m ködik biztonságosan (p l. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelel en el nem hárították. 55

55 Veszélyzóna FIGYELMEZTETÉS! Baleset- és sérülésveszély a targonca veszélyzónájában Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, annak teherfelvev szerkezete, vagy a szállított rakomány haladó, illetve emel mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó teher vagy leeresztett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének esetén id ben figyelmeztet jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. Javítás Felhatalmazás és külön képzés nélkül a gépkezel nek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. A kezel semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. Biztonsági eszközök, figyelmeztet táblák és figyelmeztet üzenetek A jelen üzemeltetési leírásban leírt biztonsági eszközök, figyelmeztet táblák (lásd "Jelölési helyek és típustáblák" oldalon 28) és utasítások figyelembe vétele minden esetben kötelez. 56

56 2 A kijelz - és kezel elemek leírása

57 Poz Kezel -/ Funkció Kijelz elem 8 Menetkapcsoló t Menetirány és sebesség 9 Ráfutás elleni biztonsági gomb t Biztonsági funkció M ködtetésekor a targonca kb. 3 mp-ig a villák irányába halad. Ezután bekapcsol a rögzít fék. A targonca mindaddig kikapcsolt állapotban marad, amíg a menetkapcsolót semleges helyzetbe nem állították. 10 Lassú menet gomb t Ha a vezérl kar a fels féktartományban áll, akkor a gomb megnyomásával a rendszer áthidalja a fékezési funkciót és a járm csökkentett sebességgel (lassú menetben) mozog. 11 Töltési állapot kijelzése t Az akkumulátor töltési/lemerülési állapotát jelzi ki. CanDis o Kijelzi : Akkumulátor töltöttség Üzemórák Figyelmeztet üzenetek Paraméterbeállítások 12 Kapcsolózár t A targonca aktiválása a vezérl feszültség bekapcsolásával A kulcs kihúzásával biztosíthatja, hogy a targoncát illetéktelenek ne kapcsolják be. CanCode o Helyettesíti a kapcsolózárat A targonca aktiválása kártyával vagy transzponderrel Menetprogram kiválasztása Kódbeállítás Paraméterbeállítás ISM hozzáférési modul o Helyettesíti a kapcsolózárat A targonca aktiválása kártyával vagy transzponderrel Az üzemkész állapot kijelzése. Rögzíti az üzemeltetési adatokat Adatcsere kártyával vagy transzponderrel t = alapfelszereltség o = extra felszereltség 58

58

59 Poz Kezel -/ Funkció Kijelz elem 13 VÉSZKI kapcsoló t Megszakítja az akkumulátorhoz vezet csatlakozást Valamennyi elektromos funkció kikapcsol és a targonca lefékez dik. 14 Vezérl kar t A targonca kormányzása és fékezése. 51 "Kerékkarok süllyesztése" nyomógomb t Villavég - emelés funkció: A henger kitol, a targonca hajtásirányba d l. 52 "Kerékkarok emelése" nyomógomb 53 Figyelmeztet jelzés gomb 54 "Teherfelvev szerkezet emelése" nyomógomb 55 "Teherfelvev szerkezet süllyesztése" nyomógomb t t t t Villavég - emelés funkció: A henger behúz. A targonca alaphelyzetbe áll. Nyomógomb a figyelmeztet jelzés funkcióihoz Teherfelvev szerkezet emelése Az emelési sebesség fokozatmentesen szabályozható a gomb benyomási útjával (8 mm) A teherfelvev szerkezet süllyesztése A süllyesztési sebesség fokozatmentesen szabályozható a gomb benyomási útjával (8 mm) 56 Dokumentumtartó zseb t Dokumentumok tárolására szolgál 57 Kapocsléc t Papírok felvétele t = alapfelszereltség o = extra felszereltség 60

60

61 2.1 Akkumulátortöltés-felügyelet Z Az akkumulátor töltöttségét mutató kijelz / lemerülésfigyel alapbeállítása standard akkumulátorra vonatkozik. Karbantartást nem igényl, ill. speciális akkumulátorok esetén a lemerülésfigyel kijelzési és lekapcsolási a gyártó szakszervizének kell beállíttani. Ha a beállítást nem végzik el, akkor az akkumulátor mélykisülés miatt megrongálódhat. ÉRTESÍTÉS Az akkumulátor mélykisülés miatti károsodása Az akkumulátor önkisülése miatt mélykisülés történhet. A mélykisülések lerövidítik az akkumulátor élettartamát. Töltse fel az akkumulátort legalább 2 havonta Z Az akkumulátor töltése lásd "Az akkumulátor feltöltése" oldalon 43. A maradékkapacitás túllépése esetén az emel m ködése kikapcsol. Megjelenik a megfelel kijelzés (58). Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 70%-os töltéssel rendelkezik. 62
