EJD 220. Használati utasítás

Átírás

1 EJD Használati utasítás U

2 Megfelel ségi nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben m köd képvisel je Típus Opció Sorozatszám Gyártási év EJD 220 Kiegészít adatok Megbízó Dátum U EK megfelel ségi nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EG (Gépdirektíva) és a 2004/108/EWG (Elektromágneses összeférhet ség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történ átültetésére irányuló megfelel jogi rendelkezést. Az aláírók mindenkor külön-külön jogosultak a m szaki dokumentumok összeállítására. 3

3 4

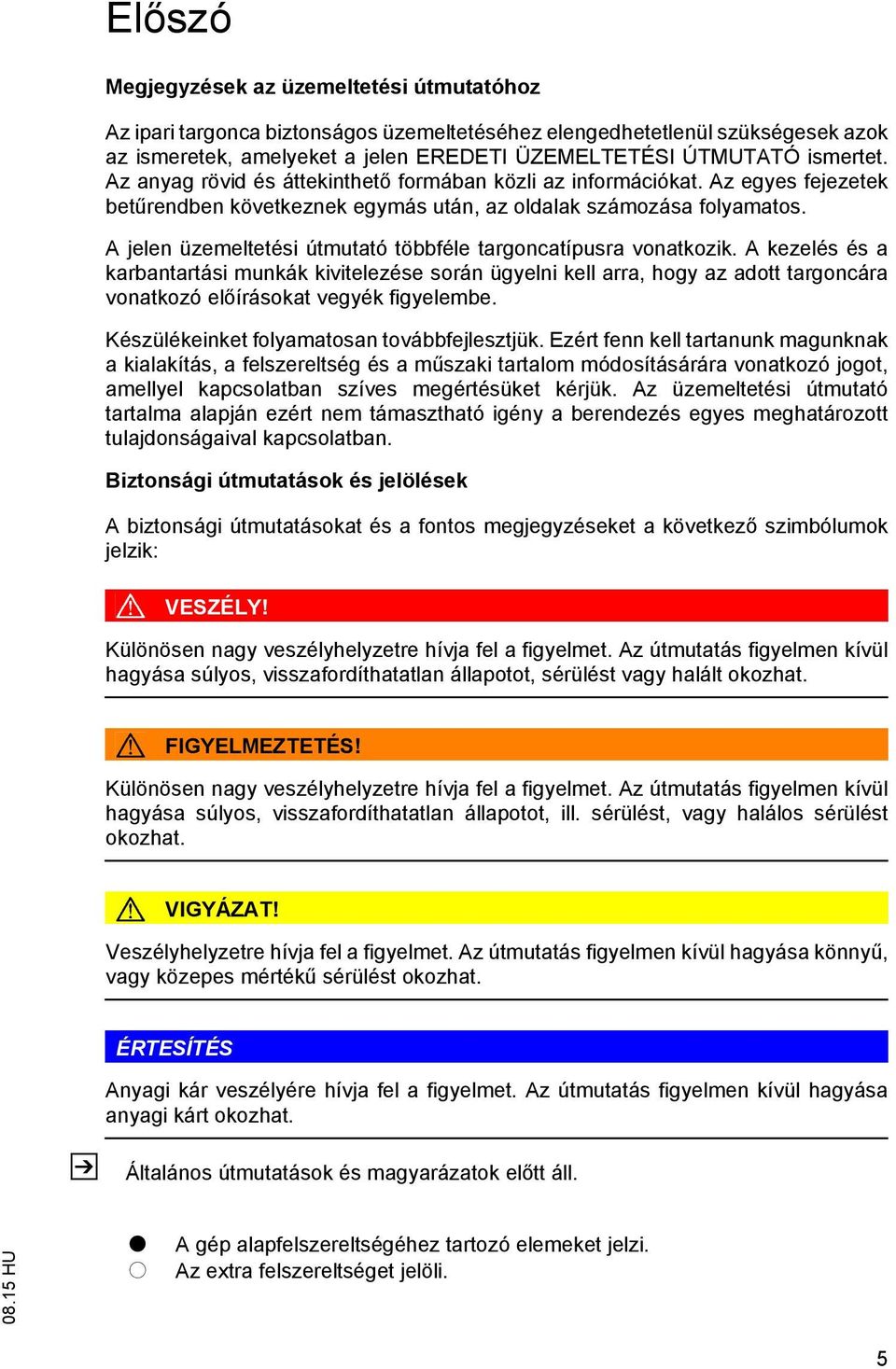

4 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESZÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMEZTETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁZAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. Z ÉRTESÍTÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

5 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

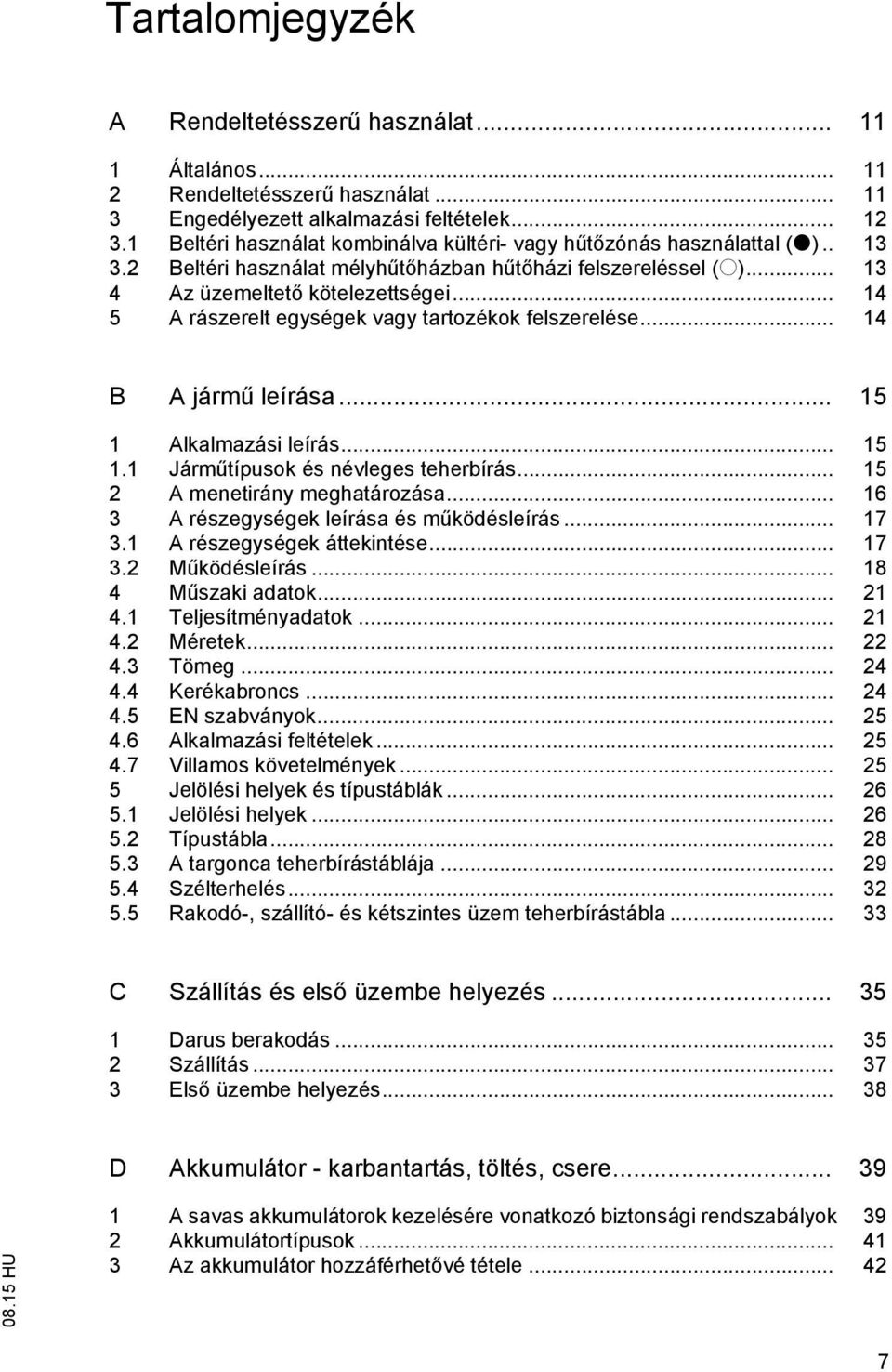

6 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Beltéri használat kombinálva kültéri- vagy h t zónás használattal (t) Beltéri használat mélyh t házban h t házi felszereléssel (o) Az üzemeltet kötelezettségei A rászerelt egységek vagy tartozékok felszerelése B A járm leírása Alkalmazási leírás Járm típusok és névleges teherbírás A menetirány meghatározása A részegységek leírása és m ködésleírás A részegységek áttekintése M ködésleírás M szaki adatok Teljesítményadatok Méretek Tömeg Kerékabroncs EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Jelölési helyek Típustábla A targonca teherbírástáblája Szélterhelés Rakodó-, szállító- és kétszintes üzem teherbírástábla C Szállítás és els üzembe helyezés Darus berakodás Szállítás Els üzembe helyezés D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok 39 2 Akkumulátortípusok Az akkumulátor hozzáférhet vé tétele

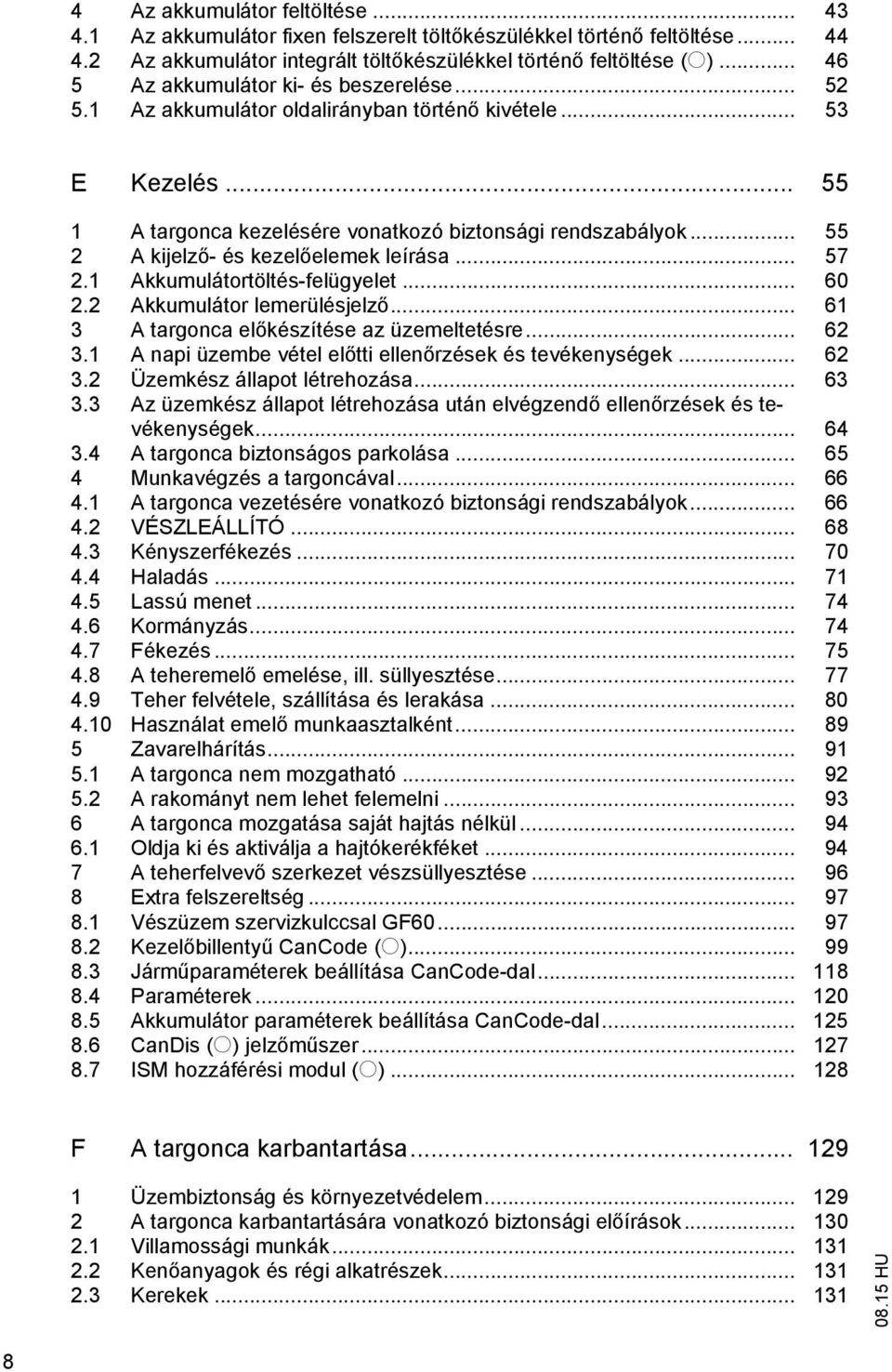

7 4 Az akkumulátor feltöltése Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése Az akkumulátor integrált tölt készülékkel történ feltöltése (o) Az akkumulátor ki- és beszerelése Az akkumulátor oldalirányban történ kivétele E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása Akkumulátortöltés-felügyelet Akkumulátor lemerülésjelz A targonca el készítése az üzemeltetésre A napi üzembe vétel el tti ellen rzések és tevékenységek Üzemkész állapot létrehozása Az üzemkész állapot létrehozása után elvégzend ellen rzések és tevékenységek A targonca biztonságos parkolása Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok VÉSZLEÁLLÍTÓ Kényszerfékezés Haladás Lassú menet Kormányzás Fékezés A teheremel emelése, ill. süllyesztése Teher felvétele, szállítása és lerakása Használat emel munkaasztalként Zavarelhárítás A targonca nem mozgatható A rakományt nem lehet felemelni A targonca mozgatása saját hajtás nélkül Oldja ki és aktiválja a hajtókerékféket A teherfelvev szerkezet vészsüllyesztése Extra felszereltség Vészüzem szervizkulccsal GF Kezel billenty CanCode (o) Járm paraméterek beállítása CanCode-dal Paraméterek Akkumulátor paraméterek beállítása CanCode-dal CanDis (o) jelz m szer ISM hozzáférési modul (o) F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Villamossági munkák Ken anyagok és régi alkatrészek Kerekek

8 2.4 Hidraulikus berendezés Emel láncok Ken - és üzemanyagok, kenési útmutató A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez A targonca biztonságos emelése és felbakolása Tisztítási munkák Az elüls burkolat leszerelése A hajtásburkolat leszerelése és felszerelése A hidraulikaolajszint ellen rzése A hajtóm olajszintjének ellen rzése A kerekek rögzítésének és kopásának ellen rzése Az elektromos biztosítékok ellen rzése A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Az üzemen kívül helyezés alatt szükséges intézkedések A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése Szervizelés és átvizsgálás Karbantartási ellen rz lista Üzemeltet Vev szolgálat

9 10

10 Függelék JH trakciós akkumulátor üzemeltetési utasítása Z A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

11 H

12 A Rendeltetésszer használat 1 Általános A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat ÉRTESÍTÉS A felemelhet maximális teher és az engedélyezett maximális rakománytávolság a teherbírástáblán látható és nem léphet túl. A rakománynak fel kell feküdnie a teheremel eszközre, vagy a gyártó által engedélyezett adapterrel vehet fel. A terhet teljesen fel kell emelni, lásd "Teher felvétele, szállítása és lerakása" oldalon 80. Terhek felemelése és süllyesztése. Terhek be- és kitárolása. Lesüllyesztett terhek szállítása. Tilos a felemelt teherrel (>500 mm) történ haladás. Kétszintes üzemmódban a teheremel eszközt nem szabad magasabbra emelni, mint 1800 mm. Ekkor az alsó tehernek nehezebbnek kell lennie, mint a fels nek. Tilos személyek szállítása és emelése. Tilos a terhek tolása vagy húzása. 11

13 3 Engedélyezett alkalmazási feltételek Alkalmazás ipari és kisüzemi környezetben. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Az útvonalak megengedett felület- és pontszer terhelését nem lépheti túl. Csak jól belátható és az üzemeltet által engedélyezett útvonalon alkalmazható. Haladás max. 15 %-os emelked n. Tilos a keresztben vagy átlósan történ haladás az emelked kön. A terhet az emelked oldalán kell szállítani. Részvétel részleges közforgalomban. FIGYELMEZTETÉS! Széls séges feltételek között történ alkalmazás A targonca széls séges feltételek között történ alkalmazása üzemzavarhoz és balesetekhez vezethet. A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás nem engedélyezett. Rossz id ben (vihar, villámcsapás esetén) a targoncát tilos a szabadban vagy veszélyeztetett területen üzemeltetni. 12

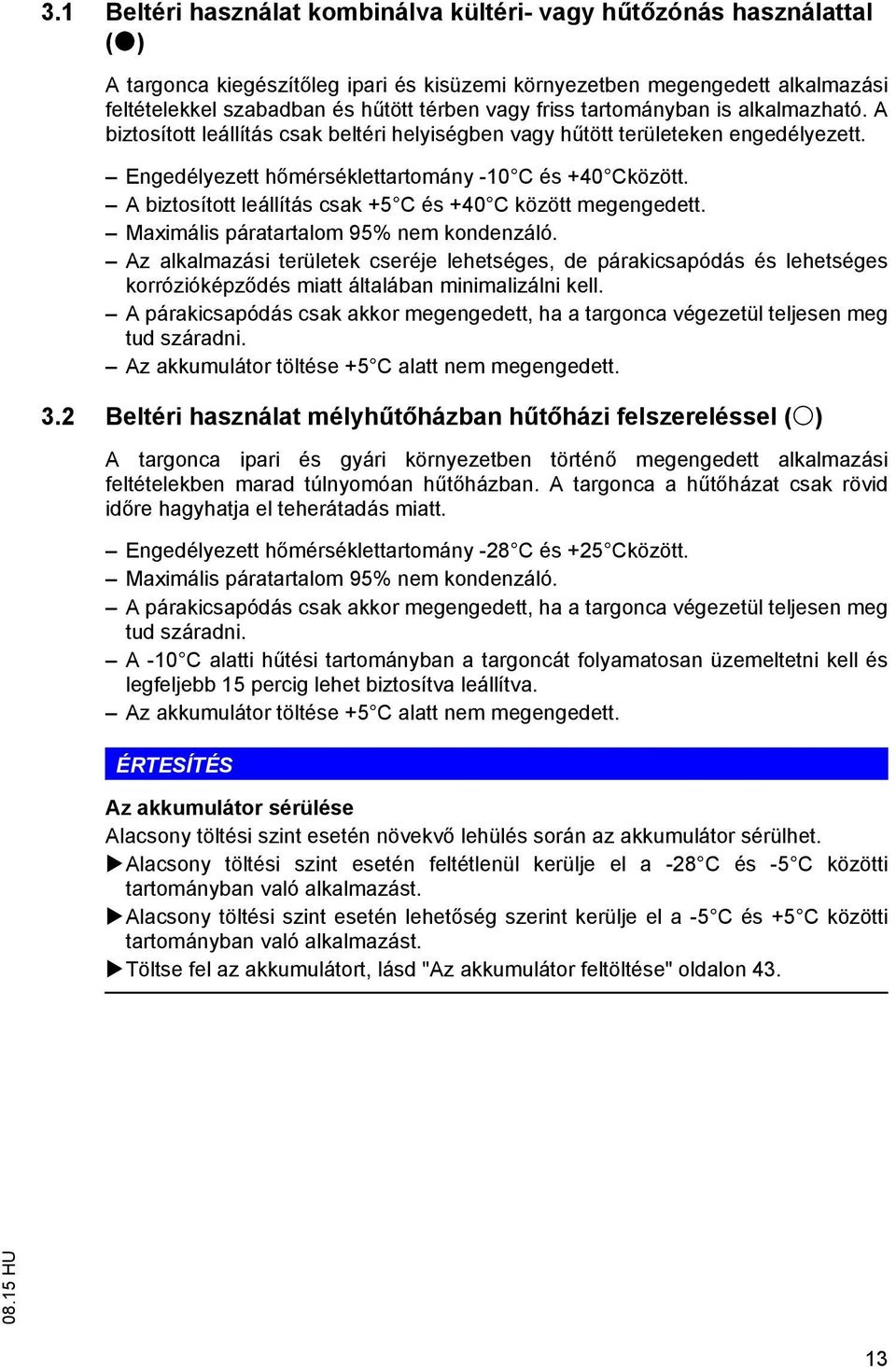

14 3.1 Beltéri használat kombinálva kültéri- vagy h t zónás használattal (t) A targonca kiegészít leg ipari és kisüzemi környezetben megengedett alkalmazási feltételekkel szabadban és h tött térben vagy friss tartományban is alkalmazható. A biztosított leállítás csak beltéri helyiségben vagy h tött területeken engedélyezett. Engedélyezett h mérséklettartomány -10 C és +40 Cközött. A biztosított leállítás csak +5 C és +40 C között megengedett. Maximális páratartalom 95% nem kondenzáló. Az alkalmazási területek cseréje lehetséges, de párakicsapódás és lehetséges korrózióképz dés miatt általában minimalizálni kell. A párakicsapódás csak akkor megengedett, ha a targonca végezetül teljesen meg tud száradni. Az akkumulátor töltése +5 C alatt nem megengedett. 3.2 Beltéri használat mélyh t házban h t házi felszereléssel (o) A targonca ipari és gyári környezetben történ megengedett alkalmazási feltételekben marad túlnyomóan h t házban. A targonca a h t házat csak rövid id re hagyhatja el teherátadás miatt. Engedélyezett h mérséklettartomány -28 C és +25 Cközött. Maximális páratartalom 95% nem kondenzáló. A párakicsapódás csak akkor megengedett, ha a targonca végezetül teljesen meg tud száradni. A -10 C alatti h tési tartományban a targoncát folyamatosan üzemeltetni kell és legfeljebb 15 percig lehet biztosítva leállítva. Az akkumulátor töltése +5 C alatt nem megengedett. ÉRTESÍTÉS Az akkumulátor sérülése Alacsony töltési szint esetén növekv lehülés során az akkumulátor sérülhet. Alacsony töltési szint esetén feltétlenül kerülje el a -28 C és -5 C közötti tartományban való alkalmazást. Alacsony töltési szint esetén lehet ség szerint kerülje el a -5 C és +5 C közötti tartományban való alkalmazást. Töltse fel az akkumulátort, lásd "Az akkumulátor feltöltése" oldalon

15 4 Az üzemeltet kötelezettségei Üzemeltet alatt az üzemeltetési útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (p. l. lízingelés, kölcsönzés) az üzemeltet az a személy, aki a targonca tulajdonosok és a kezel k közötti meglév szerz déses megállapodás szerint a nevezett üzemi kötelezettségeket észleli. Az üzemeltet nek biztosítani kell a targonca rendeltetésszer használatát és a kezel vagy harmadik személy életét és egészségét veszélyeztet mindenféle veszély elkerülését. Emellett külön figyelmet kell fordítani a baleset-megel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet kötelessége biztosítani, hogy a targonca valamennyi kezel je elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. ÉRTESÍTÉS A jelen használati útmutató figyelmen kívül hagyásával a jótállás megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a jótállás tárgyán. 5 A rászerelt egységek vagy tartozékok felszerelése Olyan rászerelt egységek rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 14

16 B A járm leírása 1 Alkalmazási leírás A EJD 220háromkerek, vezérl rudas elektromos targonca kormányzott hajtókerékkel és kapcsolt himbával Egyenes talajon történ emelésre és rakodásra, valamint áruk szállítására alkalmas. Szállításhoz két raklapot lehet egymásra helyezni. Nyitott alsó résszel rendelkez raklapokat vagy szekrénykocsikat képes felemelni. 1.1 Járm típusok és névleges teherbírás A névleges teherbírás típusfügg. A típus nevéb l lehet következtetni a névleges teherbírásra. EJD220 EJD Típusmegjelölés 2 Gyártási sorozat 20 Névleges teherbírás x 100 kg A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 15

17 2 A menetirány meghatározása A menetirány megadásához a következ meghatározásokat kell figyelembe venni: Sz. Menetirány 1 Balra 2 Hajtásirány 3 Terhelés iránya 4 Jobbra 16

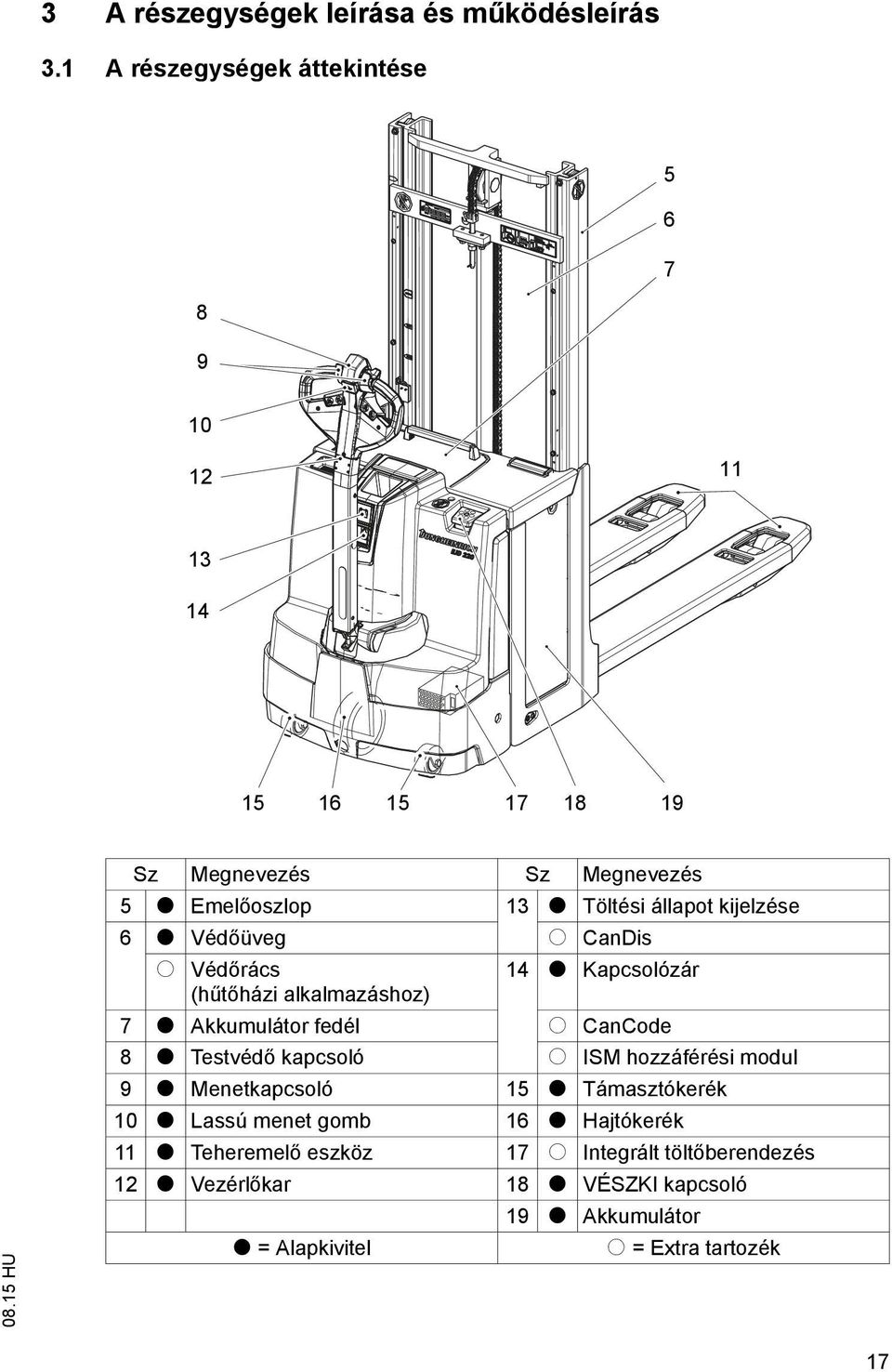

18 3 A részegységek leírása és m ködésleírás 3.1 A részegységek áttekintése Sz Megnevezés Sz Megnevezés 5 t Emel oszlop 13 t Töltési állapot kijelzése 6 t Véd üveg o CanDis o Véd rács 14 t Kapcsolózár (h t házi alkalmazáshoz) 7 t Akkumulátor fedél o CanCode 8 t Testvéd kapcsoló o ISM hozzáférési modul 9 t Menetkapcsoló 15 t Támasztókerék 10 t Lassú menet gomb 16 t Hajtókerék 11 t Teheremel eszköz 17 o Integrált tölt berendezés 12 t Vezérl kar 18 t VÉSZKI kapcsoló 19 t Akkumulátor t = Alapkivitel o = Extra tartozék 17

19 3.2 M ködésleírás Biztonsági berendezések A targonca zárt, legömbölyített élekkel rendelkez körvonala lehet vé teszi a targonca biztos kezelését. A kerekeket stabil ütközésvéd borítja. A hosszú vezérl rúd gondoskodik a targoncától mért lehet legnagyobb biztonsági távolságról. Elengedésekor vagy veszély esetén egy gázrugó felfelé nyomja a vezérl kart, így az fékez helyzetbe áll be. A vezérl kar fejen található testvéd kapcsoló reagál a testtel való érintkezésre, a menetirány átkapcsol, a targonca a kezel t l ellentétes irányba halad. A VÉSZLEÁLLÍTÓ kapcsolóval veszélyes helyzetben valamennyi elektromos funkció gyorsan lekapcsolható. A véd üveg vagy a véd rács (o) a kezel védelmét szolgálja az emel oszlop mozgó alkatrészeit l és a lecsúszó rakománytól. A vészleállás biztonsági koncepciója A vészleállást a menetvezérlés indítja. A targonca minden egyes bekapcsolása után a rendszer öndiagnosztikát végez. Meghibásodás esetén automatikusan kiold a targonca fékje a leállás eléréséig. A CanDis ellen rz jelzései (o) kijelzik a vészleállást. VIGYÁZAT! A targonca automatikusan lefékez Ha a rendszer jelkimaradást vagy hibát észlel, vészfékezéssel reagál, és a targoncát álló helyzetig vagy egy érvényes jelszintig fékezi le. Tartson megfelel távolságot a targoncával. 18

20 Hidraulikus berendezés Az emelés és süllyesztés funkciókat az Emelés és a Süllyesztés gombbal lehet m ködtetni. Az emelés gomb megnyomásával elindul a hidraulikus szivattyú, és az olajtartályból az emel hengerhez szállítja a hidraulikaolajat. A kétszereskétfokozatú-emel oszlop (ZZ) (o) vagy a háromszoros-teleszkópos oszlop (DZ) (o) esetén a teheremel eszköz els emelése (szabademelés) az építési magasság módosítása nélkül egy rövid, középen elhelyezett szabademel hengerrel történik. Haladóm Rögzített háromfázisú motor hajtja a hajtókereket egy hengeres-kúpos fogaskerékhajtáson keresztül. Az elektronikus menetvezérlés gondoskodik a haladóm -motor fokozatmentes fordulatszám-szabályozásáról és ezáltal az egyenletes, zökkenésmentes megindulásról, az er teljes gyorsításról és az elektronikusan szabályozott, energiavisszanyer fékezésr l. A rakománytól és a környezett l függ en 3 menetprogram közül választhat: nagy teljesítmény és energiatakarékos jelleggörbe egyaránt elérhet. Vezérl kar A kormányzás ergonomikus vezérl rúddal történik. A haladási és emelési funkciók fogásváltás nélkül finoman kezelhet k. A vezérl kar kormányszöge 180. Villamos berendezés A targonca elektronikus haladásvezérléssel rendelkezik. A targonca elektromos berendezése 24 Volt üzemi feszültséggel rendelkezik. Kezel - és kijelz elemek Az ergonomikus kezel elemek fáradságmentes kezelést tesznek lehet vé a haladó mozgás és a hidraulikus mozgatások finom adagolhatósága érdekében. Az akkumulátor lemerüléskijelz je kijelzi a mindenkori akkumulátorkapacitást. A CanDis kijelz elem (o) a kezel nek fontos információkat jelez, mint üzemórák, akkumulátor kapacitás, eseményüzenetek. 19

21 Z Emel oszlop A nagyszilárdságú acélprofilok keskenyek, ami jó kilátást tesz lehet vé a teherfelvev szerkezetre. Az emel sínek, valamint a teherfelvev szerkezet tartós kenés és ezáltal karbantartást nem igényl, ferdén elhelyezett görg kön mozognak. Tehervéd rács (o) Alacsony vagy kis alkatrészek véd üveg vagy tehervéd rács (o) feletti mozgatásához egy tehervéd rács ajánlott, mint kiegészít véd berendezés. A tehervéd rács a teheremel eszközre van felszerelve és védi a kezel t és a targoncát a lees terhekt l. A kitolt oszlopmagasság (h4) a teheremel eszközre szerelt tehervéd rácsnak megfelel en növekszik. FIGYELMEZTETÉS! Sérülésveszély lees terhek által A véd üveg vagy véd rács (o) felett mozgatott alacsony vagy kisdarabos terhek, amik a tehervéd rácson túlérnek, veszélyeztetik leeséskor a kezel t és a targoncát. Alacsony vagy kisdarabos terheket, amik a tehervéd rácson túlérnek, intézkedések által biztosítani kell, mint a fóliával történ csomagolás Üzemóra-számláló Z Helyezze a targoncát üzemkész állapotba, lásd "Üzemkész állapot létrehozása" oldalon 63 vagy lásd "Kezel billenty CanCode (o)" oldalon 99. Az üzemórák akkor számlálódnak, ha a targonca üzemkész állapotban van és egyet az alábbi kezel elemek közül m ködtettek: Állítsa a vezérl kart F menettartományba, lásd "Haladás" oldalon 71. Lassúmenet gomb, lásd oldal 74. Emelés nyomógomb, lásd oldal 78. Süllyesztés nyomógomb, lásd oldal

22 4 M szaki adatok Z A m szaki adatok a német Targonca adatlap el írásainak felel meg. A m szaki változtatás és kiegészítés jogát fenntartjuk. 4.1 Teljesítményadatok EJD 220 Q Névleges teherbírás 2000 kg Teherbírás az oszlopemelés során kg Teherbírás kerékkar emelésnél 2000 kg D Tehersúlypont távolság 600 mm Haladási sebesség névleges terheléssel / névleges terhelés 6,0 / 6,0 km/h nélkül Emelési sebesség névleges terheléssel / névleges terhelés 0,14 / 0,25 m/s nélkül Süllyesztési sebesség névleges terheléssel / névleges terhelés 0,40 / 0,40 m/s nélkül max. kapaszkodóképesség (5 perc) névleges terheléssel / névleges terhelés 9 / 15 % nélkül Haladóm -motor, teljesítmény: S2 60 min. 1,6 kw Emel motor, teljesítmény S3 10% 2,0 kw 1. az emelési magasság függvényében. 21

23 4.2 Méretek h 4 h 14 h 3 h 1 D m 2 b 1 b 10 22

24 Megnevezés EJD 220 x Rakománytávolság 1) 957 mm y Keréktávolság 1) 4) 1617 mm h3 Emelés 5) 1660 mm h5 Kerékkar emelés 122 mm h13 Magasság lesüllyesztett emel oszloppal 90 mm h14 Vezérl kar magassága menethelyzetben min. / 711 / 1320 mm max. L1 Hossz 4) 2022 mm L2 Villahossz a villa hátoldalával együtt 4) 832 mm b1/2 Teljes szélesség (hajtás) 726 mm b5 Küls villaélek távolsága 570 mm s/e/l Villaméretek 56 / 185 / 1190 mm b10 Nyomtáv, elöl 508 mm b11 Nyomtáv, hátul 385 mm m2 Szabad magasság a keréktávolság közepén 20 mm Ast Munkafolyosó szélessége keresztben elhelyezett 1000 x as 2233 mm raklapok esetén 2) 4) Ast Munkafolyosó szélessége hosszában elhelyezett 800 x 1200-as raklap 2243 mm esetén 3) 4) Wa Fordulókör sugár 1) 4) 1800 mm 1) A teheremel rész lesüllyesztve +48 mm 2) A teheremel rész lesüllyesztve +48 mm; átlósan VDI szerint mm 3) A teheremel rész lesüllyesztve +48 mm; átlósan VDI szerint mm 4) M akkumulátorteres verzió / L akkumulátorteres verzió = M verzió + 72 mm 5) 166ZT standard emel oszlop értékei 23

25 4.3 Tömeg 4.4 Kerékabroncs Önsúly akkumulátorral együtt M/L 937 / 1032 kg Tengelyterhelés teherrel elöl / hátul + akkumulátor Tengelyterhelés teher nélkül elöl / hátul + akkumulátor 1120 / / / / 300 Az akkumulátor tömege 220 / 288 kg kg kg Kerékméret hajtásnál 230 x 65 mm Kerékméret a teherrésznél (szimpla / 85 x 95 / 85 x 75 mm tandem) Támasztókerék 100 x 40 mm Kerekek, száma elöl / hátul (x = hajtott) 1x +2 / 2 vagy 4 mm 24

26 4.5 EN szabványok Z Z Tartós zajszint EJD 220: 70 db(a) az EN szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. A folyamatos zajszint szabvány szerinti átlagérték, amely figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMEZTETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 4.6 Alkalmazási feltételek Környezeti h mérséklet h t házi felszerelés nélkül: -10 C és +40 C közötti tartományban történ üzemeltetés során, lásd "Beltéri használat kombinálva kültéri- vagy h t zónás használattal (t)" oldalon 13 h t házi felszereléssel: -28 C és +25 C közötti tartományban történ üzemeltetés során, lásd "Beltéri használat mélyh t házban h t házi felszereléssel (o)" oldalon 13 Z Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 4.7 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága - Villamos követelmények szerinti, rendeltetésszer használata esetén. 25

27 5 Jelölési helyek és típustáblák Z 5.1 Az olyan figyelmeztetę és utasításokat tartalmazó tábláknak, mint a teherbírástábláknak, a rögzítési pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, ezeket szükség esetén ki kell cserélni. Jelölési helyek XXXXXXXX

28 Sz Megnevezés 20 A felemelt teher alá lépni tilos tiltó tábla 21 Kötési pontok daruval történ berakodáshoz (középen elhelyezked ZZ emel oszlop esetén) 22 Teherbírástábla 23 Rakodó-, szállító- és kétszintes üzem teherbírástábla 24 Tilos az emel oszlopon keresztülnyúlni! tiltó tábla 25 Sorozatszám 26 Utast szállítani tilos tábla 27 Járm megjelölése 28 Vizsgamatrica 29 Típustábla 30 H t házi-kivitel-tábla (o) 27

29 5.2 Típustábla Z Az ábra az EU tagállamok szerinti szabványos kivitelt ábrázolja. Más országokban a típustábla kivitele eltér lehet Z Sz. Megnevezés Sz. Megnevezés 31 Típus 37 Gyártási év 32 Sorozatszám 38 Tehersúlypont távolsága mm-ben 33 Névleges teherbírás kg-ban 39 Hajtásteljesítmény 34 Akkumulátorfeszültség V-ban 40 Min./max. akkumulátorsúly kgban 35 Önsúly akkumulátor nélkül kg-ban 41 Gyártó 36 Opció 42 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (32). 28

30 5.3 A targonca teherbírástáblája Eddigi teherbírástábla 22 Serial-Nr. HH3 HH2 HH1 HH1 H [mm] Q1 D1 Q [kg] D [mm] Aktuális teherbírástábla 22 SERIAL NO. HH3 HH2 HH1 mm Q1 D1 kg mm A teherbírástábla (22) megmutatja, hogy mekkora a targonca maximális Q teherbíró képessége (kg-ban) egy bizonyos D tehersúlypont esetén (mm-ben), és mekkora a megfelel H emelési magasság (mm-ben). Példa a maximális teherbírás kiszámítására: G tehersúlypontnál D1 tehersúlypont távolságon belül és HH1 emelési magasságig a Q1 maximális teherbíró képesség. 29

31 Tehersúlypont távolság G G D d1 d 2 d 2 D A teherfelvev eszköz D tehersúlypont távolságát vízszintesen a villahát els élét l, függ legesen pedig a teherfelvev szerkezet fels élét l kell megadni. Z A teherbírástábla az alapkivitel teheremel eszközéhez 500 mm, 600 mm és 700 mm érvényes tehersúlypont távolságokat jelöl meg. Az ábrán bemutatott teheremel eszköz és a tényleges G tehersúlypont közötti d 1 és d 2 távolságok a D tehersúlypont távolságnál kisebbnek vagy azzal egyenl nek kell lennie (d 1 D und d 2 D) a borulásveszély elkerülése érdekében, lásd "Teher felvétele, szállítása és lerakása" oldalon 80. Emelési magassághatárok D A küls oszlopon (43) és a bels emel oszlopon (44) látható nyílformájú jelölések jelzik a kezel nek, hogy mikor éri el a teherbírástáblán el írt emelési magassághatárt HH1 HH1 30

32 5.3.1 Példa a teherbírástábla használatára (575 mm) 1150 mm SERIAL NO. 800 mm (400 mm) mm Z Z Példa-teher (raklapon): több, ugyanolyan méret és tömeg doboz Rakomány magassága: 800 mm Rakomány hossza: 1150 mm A tehersúlypont és teherfelvev szerkezet közötti távolság: 400 mm függ legesen, 575 mm vízszintesen Az egyenletes súlyelosztású terhek tehersúlypontja a geometriai térfogat középpontban van. A teljes térfogatra jellemz egyenletes súlyelosztással rendelkez szögletes terhek teher súlypontja a teher hossza, magassága és szélessége közepén van. A teherfelvev szerkezet tehersúlypont távolsága: A teherbírástábla a teheremel eszközhöz 500 mm, 600 mm és 700 mm érvényes tehersúlypont távolságokat jelöl meg. A második megjelölt tehersúlypont távolság az alábbi példához illik: 600mm-rel nagyobb, mint a 400mm-es és 575mm-es a tehersúlypont és teherfelvev szerkezet közötti távolságok. A teherbírástábla szerinti névleges teherbírás az emelési magasságoktól függ en 600mm-es tehersúlypont távolságnál: 2900mm-es emelési magasságig a maximális teherbíró képesség 1200kg. 3200mm-es emelési magasságig a maximális teherbíró képesség 1050kg. 3600mm-es emelési magasságig a maximális teherbíró képesség 850kg. 700 kg mm 31

33 5.4 Szélterhelés Nagyfelület terhek emelésekor, süllyesztésekor és szállításakor a szélterhelés befolyásolja a targonca stabilitását. Ha könny terhet tesz ki szélterhelésnek, akkor rögzítse külön a terhet. Ezáltal elkerülhet a teher elcsúszása vagy leesése. Szükség esetén mindkét esetben szüntesse be az üzemeltetést. 32

34 5.5 Rakodó-, szállító- és kétszintes üzem teherbírástábla VIGYÁZAT! A stabilitás veszélyeztetése Annak érdekében, hogy a stabilitást ne kerüljön veszélybe, két rakodólap szállítása esetén a súlyt figyelembe kell venni, hogy a targonca ne billenjen. A nehezebb raklapot mindig alul szállítsa, hogy ne veszélyeztesse a stabilitást. Eddigi teherbírástábla A kétszintes üzemmód teherbírástáblája (23) adja meg a járm Q kg teherbírását haladás üzemmódban: 23 XXX kg YYY ZZZ kg max 100 mm max XXX kg Q max Hmm Q max DDD Cmm A B C A= felemelt teherrel történ szállítás tiltása. B= teherbírás vízszintes szállítás esetén felemelt kerékkarral, oszlopemelés nélkül max. XXX kg. C= kétszintes üzemmód: Max. emelési magasság YYY mm. Magasemelésnél a maximális teherbírás a ZZZ értéknek felel meg. Magasemelés és alacsonyemelés során a maximális teherbíróképesség összesen XXX kg. 33

35 Aktuális teherbírástábla A rakodó-, szállító- és kétszintes üzem teherbírástábla (23) adja meg a targonca Q (kg-ban) teherbírását rakodó-, szállító- és kétszintes üzemben: 23 A B C A= Rakodóüzem (terhek be- és kitárolása): Magasemelésnél (oszlopemelés) a maximális teherbírás 1000 kg értéknek felel meg. B= Szállítóüzem: Teherbírás vízszintes szállítás esetén max kg felemelt kerékkarokkal magasemelés nélkül (oszlopemelés). C= Kétszintes üzemmód: Magasemelésnél (oszlopemelés) a maximális teherbírás 1000 kg értéknek felel meg. A maximális teherbírás magasemelésben (oszlopemelés) és alacsonyemelésben (kerékkar emelés) összesen max kg. Z Z Kétszintes üzemmódban a maximális emelési magasság 1800 mm. Magasemelés során (oszlopemelés) a teherbírást az emelési magasság függvényében kell figyelni, lásd "A targonca teherbírástáblája" oldalon 29. Tilos a felemelt teherrel (>500 mm) történ szállítás. 34

36 C Szállítás és els üzembe helyezés 1 Darus berakodás FIGYELMEZTETÉS! Veszély, ha a daruzást a feladatra ki nem oktatott személyek végzik A nem megfelel oktatással rendelkez személyek által végzett szakszer tlen daruzás a targonca lezuhanásához vezethet. Ezért a m velet során személyi sérülés és anyagi kár veszélye áll fenn. A berakodás különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. FIGYELMEZTETÉS! A daruval történ berakodás szakszer tlen elvégzése balesetet okozhat Nem megfelel emel eszközök alkalmazása és azok szakszer tlen használata esetén a targonca lezuhanhat a daruval történ berakodás közben. A targoncát emelés közben ne lökje meg, ill. ügyeljen arra, hogy csak ellen rzött mozgást végezzen. Amennyiben szükséges, vezet kötelek segítségével tartsa meg a targoncát. A targonca rakodását kizárólag emel eszközök és emel szerszámok kezelésére betanított személyek végezhetik. Daruval történ rakodás esetén viseljen személyi véd eszközöket (p l. biztonsági véd cip t, véd sisakot, sárga mellényt, véd keszty t stb.). Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába és ne tartózkodjon a veszélyes területen. Csak megfelel teherbírású emel berendezéseket szabad használni (a targonca súlyát lásd a típustáblán). A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötöz eszközöket csak az el írt terhelési irányban szabad alkalmazni. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt alkatrésszel. 35

37 A targonca daruval történ rakodása El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 65. Szerelje le a meglév véd ablakokat. 21 Szükséges szerszám és anyag Emel szerkezet Darulánc Eljárásmód Csatlakoztassa a daru láncát a kötési pontokon (21). A targonca most már készen áll a daruval történ berakodásra. 36

38 2 Szállítás FIGYELMEZTETÉS! Ellen rizetlen mozgás szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balesetet idézhet el. A berakodás csak különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A teherautónak vagy a pótkocsinak rendelkeznie kell rögzít gy r kkel. A targoncát ékekkel biztosítani kell a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú rögzít hevedereket használjon. Használjon csúszásgátló anyagokat a göngyöleg (raklap, ék,...), p. l. csúszásgátló sz nyeg. A targonca rögzítése szállításhoz El feltételek Rakodja be a targoncát. Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon 65. Szükséges szerszám és anyag Rögzít hevederek Eljárásmód A rögzít hevedereket (45) a targoncához és a szállítój rm höz kell kötni, és kell en meg kell feszíteni. A targonca most már készen áll a szállításra

39 3 Els üzembe helyezés FIGYELMEZTETÉS! A nem megfelel energiaforrás használata balesetet okozhat Az egyenirányított váltóáram károsítja a különböz alkatrészeket (vezérlések, érzékel k, motorok, stb.) az elektronikus rendszerben. A nem megfelel kábelek (túl hosszú, túl kis keresztmetszet) az akkumulátorhoz (úszókábel) felmelegedhet, és így a targonca valamint az akkumulátor kigyulladhat. A targoncát csak akkumulátorárammal szabad hajtani. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 6 m- nél, és legalább 50 mm²-es vezeték-keresztmetszettel kell rendelkezniük. Eljárásmód Ellen rizze a felszerelés teljességét. Szükség esetén szerelje be az akkumulátort, lásd "Az akkumulátor ki- és beszerelése" oldalon 52. Töltse fel az akkumulátort, lásd "Az akkumulátor feltöltése" oldalon 43. A targoncát most üzembe lehet helyezni, lásd "A targonca el készítése az üzemeltetésre" oldalon 62. ÉRTESÍTÉS Teher emelése tilos, ha a targoncát tölt kábellel üzemeltetik küls akkumulátorról. ÉRTESÍTÉS H t házi használatra felszerelt targoncák A h t házi használatra készült targoncák h t házi használatra alkalmas hidraulikaolajjal vannak feltöltve, és az emel állványra szerelt véd ablak helyett véd ráccsal rendelkeznek. A h t házi használatra alkalmas hidraulikaolajjal feltöltött targonca h t házon kívüli üzemeltetése megnövelheti a süllyesztés sebességét. VIGYÁZAT! Rossz kilátás a véd fólia miatt A véd üveg véd fóliája a kezel kilátását ronthatja. Távolítsa el a véd fóliát (szállításbiztosító) mindkét oldalon a véd üvegr l. Lelapult kerekek Hosszabb leállítás után a kerekek futófelülete kilapulhat. A lapultság negatív hatással van a biztonságra és a stabilitásra. A lapultság egy rövid távolság megtétele után elt nik. 38

40 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti m veletek elvégzése során a jelen használati útmutató, valamint az akkumulátor és az akkumulátortölt állomás gyártójának el írásait egyaránt be kell tartani. T zvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A helyiségnek megfelel en szell ztetettnek kell lennie. A t zvédelmi felszerelésnek rendelkezésre kell állnia. VIGYÁZAT! A nem megfelel oltókészülék használata balesetet okozhat T z esetén a vízzel oltás reakciót válthat ki az akkumulátor savval. A sav marási sérüléseket okozhat. Használjon porral oltót. Az ég akkumulátorokat tilos vízzel oltani. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. A csatlakozóknak és a kábelsaruknak tisztáknak kell lenniük, ezeket enyhén be kell vonni akkumulátorpólus véd zsírral, és er sen meg kell húzni. FIGYELMEZTETÉS! Rövidzár okozta égési sérülés veszélye A sérült kábelek rövidzárat okozhatnak, így a targonca és az akkumulátor is kigyulladhat. Az akkumulátorfedél lezárása el tt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésr l szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 39

41 FIGYELMEZTETÉS! Az akkumulátorok kezelése során el forduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgez és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az el írásoknak megfelel en ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen véd ruházatot és véd szemüveget. Ne engedje, hogy az akkumulátorsav b rre, ruházatra vagy szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat b séges mennyiség tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül vagy b rrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat b vízzel azonnal semlegesítse. Csak zárt akkumulátortekn vel ellátott akkumulátort szabad használni. Tartsa be a törvényi el írásokat. FIGYELMEZTETÉS! A nem megfelel, Jungheinrich által a targoncában történ használatra nem jóváhagyott akkumulátorok használata veszélyes Az akkumulátorok kialakítása, tömege és méretei nagy mértékben befolyásolják a targonca üzemkészségét, különös tekintettel az állékonyságra és teherbírásra. Nem megfelel, Jungheinrich által az adott targoncához nem engedélyezett típusú akkumulátor használata az energia-visszatáplálás során a targonca fékezési jellemz i romlásához vezethet, az elektromos vezérlést is jelent s mértékben károsíthatják és személyek biztonságát és egészségét is veszélyeztetik! Csak a Jungheinrich által az adott targoncához engedélyezett típusú akkumulátort szabad használni. Az akkumulátor felszereltségében történ változtatás csak a Jungheinrich hozzájárulásával megengedett. Az akkumulátor cseréjénél, ill. beszerelésénél ügyeljen arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. A gyártó által nem engedélyezett akkumulátorok használata szigorúan tilos. Miel tt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia (lásd "A targonca biztonságos parkolása" oldalon 65). 40

42 2 Akkumulátortípusok A kivitelt l függ en a targoncák különböz akkumulátortípusokkal vannak felszerelve. A következ táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: Akkumulátortípus Kapacitás (Ah) 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor min. tömeg (kg) max. méretek (mm) 2 PzV X212X628 2 PzS X212X628 2 PzS X284X628 3 PzV X284X628 3 PzS 375 Lib. Silver X284X628 2 PzS 250 Lib. Silver X212X628 2 PzM X212X628 3 PzM X284X628 2 PzV X212X628 3 PzV X284X686 XFC X212X628 XFC X284X628 Az akkumulátor súlya az akkumulátor típustábláján található. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetel anyaggal kell lefedni. 41

43 3 Az akkumulátor hozzáférhet vé tétele FIGYELMEZTETÉS! A rögzítetlen targonca balesetveszélyes A targonca emelked n, vagy felemelt teherfelvev szerkezettel történ leparkolása veszélyes, és alapvet en nem megengedett. A targonca legyen sík talajon leállítva. Különleges esetben a targoncát pl. ékekkel biztosítsa. Engedje le teljesen a teherfelvev szerkezetet. A parkolás helyét úgy válassza meg, hogy a leeresztett villák senkinek ne okozzanak sérülést. Nem m köd képes fék esetén a járm vet úgy lehet biztosítani véletlen elmozdulás ellen, hogy ékeket helyez a kerekek alá. VIGYÁZAT! Zúzódásveszély a visszazuhanó akkumulátorfedél által. Ha az akkumulátor fedelet nem hajtják fel teljesen, hirtelen lezuhanhat és zúzódásokat okozhat. Az akkumulátorfedél csak akkor van megfelel en felhajtva, ha több mint 90 -ban nyitva van. Ekkor megtartja a gravitáció. Az akkumulátor fedelet nyissa ki ütközésig. El feltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon Eljárásmód Nyissa ki az akkumulátorfedelet (7). Az esetleg meglév szigetel lapot el kell távolítani az akkumulátorról. Ezzel befejezte az akkumulátor hozzáférhet vé tételét. 42

44 4 Az akkumulátor feltöltése FIGYELMEZTETÉS! Robbanásveszély a töltéskor keletkez gázok miatt Az akkumulátor töltés közben oxigénb l és hidrogénb l álló elegyet (durranógázt) bocsát ki. A gázfejl dés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortölt állomás tölt kábelének az akkumulátordugaszhoz történ csatlakoztatása, ill. az onnan történ leválasztása csak kikapcsolt állapotú járm és tölt állomás mellett történhet. A tölt készülék feszültségének, töltési kapacitásának és típusának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása el tt ellen rizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelel szell ztetésér l. A töltési folyamat során a megfelel szell zés érdekében tartsa nyitva az akkumulátorház fedelét, az akkumulátorcellák felületét pedig tegye szabaddá. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A t zvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémb l készült tárgyat az akkumulátorra. Az akkumulátor és a tölt állomás gyártójának biztonsági el írásait feltétlenül be kell tartani. ÉRTESÍTÉS Az akkumulátor sérülése Az akkumulátort, a tölt készüléket (töltési görbét) és az akkumulátor paramétert egymáshoz kell igazítani, máskülönben károsodás léphet fel. 43

45 4.1 Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése Az akkumulátor feltöltése El feltételek Tegye hozzáférhet vé az akkumulátort, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 42. Eljárásmód Válassza le az akkumulátordugaszt (46) a járm dugaszról. Kösse össze az akkumulátordugaszt (46) a fixen felszerelt tölt készülék tölt kábelével (47). Indítsa el a töltési folyamatot a tölt készülék üzemeltetési útmutatójának megfelel en. Ekkor folyamatban van az akkumulátor töltése Az akkumulátortöltés befejezése, üzemkész állapot létrehozása ÉRTESÍTÉS A töltési folyamat megszakításakor nem áll rendelkezésre a teljes akkumulátorkapacitás. El feltételek Az akkumulátor teljesen feltöltött állapotban van. Eljárásmód Fejezze be a töltési folyamatot a tölt készülék üzemeltetési útmutatójának megfelel en. Kösse le az akkumulátordugaszt (46) a fixen felszerelt tölt készülék tölt kábelér l (47). 44

46 Csatlakoztassa az akkumulátordugaszt (46) a targoncához. A targonca ismét üzemkész állapotban van. 45

47 4.2 Az akkumulátor integrált tölt készülékkel történ feltöltése (o) VESZÉLY! Áramütés és gyulladás veszélye A sérült és nem megfelel kábel áramütést okozhat és túlhevülés miatti tüzet okozhat. Csak maximum 30 m hosszúságú hálózati kábelt használjon. Ügyeljen a regionális el írások betartására. Használatkor tekerje le a teljes kábeltekercset. Csak a gyártó eredeti hálózati kábelét használja. A szigetelési osztálynak és a savakkal és lúgokkal szembeni ellenállóságnak meg kell felelnie a gyártó hálózati kábele tulajdonságainak. A tölt csatlakozónak száraznak és tisztának kell lenni. FIGYELMEZTETÉS! Sérülések veszélye az integrált tölt berendezésen vagy feszültség alatt álló rászerelt alkatrészein Sérülések az integrált tölt berendezésen vagy a feszültség alatt álló rászerelt alkatrészein (hálózati kábel, csatlakozó) rövidzárlatot vagy áramütést okozhatnak. Az akkumulátor fedél lezárásakor a hálózati kábel nem csíp dhet be. A felfedezett hibát haladéktalanul közölje felettesével. Informálja az illetékes ügyfélszolgálatot. A meghibásodott targoncát jelölje meg, és helyezze üzemen kívül. A targoncát csak a hiba azonosítása és elhárítása után szabad ismét üzembe helyezni. ÉRTESÍTÉS Az integrált tölt készülék szakszer tlen használata anyagi kárt okozhat Az akkumulátortölt készülékb l és az akkumulátorellen rz készülékb l álló integrált tölt készüléket nem szabad felnyitni. Meghibásodás esetén értesítse a gyártó szervizét. A tölt készüléket csak a Jungheinrich által szállított akkumulátorokkal vagy a gyártó szervize által a targonca számára engedélyezett, egyéb akkumulátorokhoz történ illesztés után szabad használni. Tilos a más targoncákkal történ csere. Tilos az akkumulátort egyszerre két tölt készülékhez csatlakoztatni. 46

48 4.2.1 A jelleggörbe beállítása (ELG 2430) Z A targonca akkumulátor nélkül történ kiszállítása során gyárilag a 0 pozíció van beállítva. A hálózati csatlakozóhoz (49) akkumulátor lemerülésjelz, töltés-/ lemerüléskijelz, CanDis vagy bipoláris LED csatlakoztatható VIGYÁZAT! A megfelel töltési görbe beállítása el tt húzza ki a hálózati csatlakozót! Töltési jelleggörbe beállítása El feltételek Az akkumulátor csatlakoztatva van. Eljárásmód A tölt készülék (48) beállítókapcsolóját fordítsa el jobbra, hogy a töltési görbét a mindenkor alkalmazott akkumulátorhoz illessze. A zöld LED villogása nyugtázza az új beállítás érvényességét, amely azonnal életbe lép. A töltés jelleggörbét beállította. 47

49 Villogás sorrendje / töltési görbe hozzárendelése (ELG 2430) Villogás sorrendje kiválasztott töltési görbék (jelleggörbék) 0 Targonca akkumulátor nélkül ÉRTESÍTÉS Nedves akkumulátor: PzS Ah-val 1 Nedves akkumulátor: PzM Ah-val 2 Nem igényel karbantartást: PzV Ah-val 3 Nem igényel karbantartást: PzV Ah-val 4 Nem igényel karbantartást: PzV Ah-val Nedves akkumulátor: PzS impulzus jelleggörbével Ah 5 Nedves akkumulátor: PzM Ah-ás impulzus jelleggörbével 6 Jungheinrich Ah A kapcsoló összes többi pozíciója (48) letiltja a tölt berendezést, ill. az akkumulátor nem tölt dik. Kisebb mint 180 Ah kapacitású PzM akkumulátor esetén az 1-es jelleggörbét, 180 Ah-tól az 5-ös jelleggörbét kell beállítani. PzS Ah-ás nedves akkumulátor esetén alkalmazható az 1-es és az 5-ös jelleggörbe is, az 5-ös jelleggörbe gyorsabb töltést eredményez. Csatlakoztatott akkumulátor esetén használhatja a tölt berendezés beállítási súgóját: Érvényes kapcsolópozíció esetén a zöld LED a beállított pozíciónak megfelel en villog, érvénytelen kapcsolópozíció esetén pedig a piros LED villog. 48

50 4.2.2 Az akkumulátor feltöltése Az integrált tölt berendezéssel történ feltöltés indítása ELG hálózati csatlakozás Hálózati feszültség: 230 V / 110 V (+10/-15%) Hálózati frekvencia: 50 Hz / 60 Hz A tölt berendezés hálózati kábele és hálózati csatlakozója (51) tárolórekesszel (50) vannak az akkumulátortérben integrálva. Az akkumulátor feltöltése 50 El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 65. Tegye hozzáférhet vé az akkumulátort, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 42. A tölt berendezésen megfelel tölt program van beállítva. 51 Eljárásmód Az esetleg meglév szigetel lapot távolítsa el az akkumulátorról. Az akkumulátor csatlakozódugasza legyen bedugva. A hálózati csatlakozót (51) dugja be egy hálózati csatlakozóaljzatba. Húzza felfelé a VÉSZLEÁLLÍTÓ kapcsolót. A villogó LED kijelzi a töltési állapotot, ill. az üzemzavart (a villogó kódokhoz lásd a LED jelzések cím táblázatot). Ekkor folyamatban van az akkumulátor töltése. Z Amennyiben a hálózati csatlakozó (51) a hálózatra van csatlakoztatva, akkor megszakad a targonca összes elektromos funkciója (elektromos elindulásvédelem). Ekkor nem lehetséges a targonca üzemeltetése. 49

51 Az akkumulátortöltés befejezése, üzemkész állapot létrehozása ÉRTESÍTÉS A töltési folyamat megszakításakor nem áll rendelkezésre a teljes akkumulátorkapacitás. El feltételek Az akkumulátor teljesen feltöltött állapotban van. Eljárásmód A hálózati csatlakozót (51) húzza ki a hálózati dugaljból, és helyezze el a hálózati kábellel együtt a tartórekeszben (50). Az esetleg meglév szigetel lapot helyezze vissza az akkumulátorra. Zárja az akkumulátorfedelet. A targonca ismét üzemkész állapotban van. Z VIGYÁZAT! A sérült hálózati kábel veszélyes Az akkumulátorfedél lezárásakor a hálózati kábel nem csíp dhet be. Töltési id A töltési folyamat id tartama függ az akkumulátor kapacitásától. Hálózati kimaradás után automatikusan folytatódik a töltés. A töltés megszakítható a hálózati csatlakozó kihúzásával, majd folytatható. 50

52 LED kijelz (52) Zöld LED (töltési állapot) világít A töltés befejez dött; az akkumulátor fel van töltve. (töltésszünet, csepp- vagy kiegyenlít töltés). lassan villog Töltési folyamat. gyorsan villog Kijelzés a töltés kezdetekor vagy új jelleggörbe beállítása után. A villogó impulzusok száma megfelel a beállított jelleggörbének. 52 Piros LED (meghibásodás) világít Túlmelegedés. A töltés megszakadt. lassan villog A biztonsági töltési id túllépése. A töltés megszakadt. A töltés újrakezdéséhez szükséges a hálózati betáplálás megszakítása. gyorsan villog A jelleggörbe beállítása érvénytelen. Csepptöltés A csepptöltés automatikusan megkezd dik a töltés befejezése után. Részleges töltés A tölt készüléket úgy alakítottuk ki, hogy az automatikusan igazodik a feltételekhez, ha részlegesen feltöltött akkumulátort tölt. Ez minimalizálja az akkumulátor elhasználódását. 51

53 5 Az akkumulátor ki- és beszerelése FIGYELMEZTETÉS! Az akkumulátor ki- és beszerelése során fennálló veszélyek Az akkumulátor ki- és beszerelése során az akkumulátor súlya és az akkumulátorsav zúzódásos, ill. marásos sérüléseket okozhat. A jelen fejezetben szerepl, "Savas akkumulátorok kezelésére vonatkozó biztonsági rendelkezések" c. szakasz elõírásait be kell tartani. Az akkumulátor ki- és beszerelése során viseljen biztonsági véd cip t. Csak szigetelt cellákkal és szigetelt póluscsatlakozókkal felszerelt akkumulátorokat használjon. Az akkumulátor kicsúszásának elkerülése érdekében a targoncát vízszintes helyzetben parkolja le. Akkumulátorcserét csak megfelel teherbírású darulánccal végezzen. A m velet során csak akkumulátorcseréhez engedélyezett felszereléseket használjon (akkumulátorcserél állvány, akkumulátorcserél állomás, stb.). Ügyeljen arra, hogy az akkumulátor a targonca akkumulátorterében stabilan feküdjön fel. VIGYÁZAT! Becsíp désveszély Az akkumulátorház fedelének lezárásakor ügyelni kell a becsíp dés veszélyére. Az akkumulátorház fedelének lezárásakor gondoskodjon arról, hogy semmi ne legyen az akkumulátorház fedele és a targonca között. 52
